Ваз 2107 как промыть карбюратор: Чистка карбюратора на ВАЗ 2107: фото и видео

Содержание

как снять, промыть, перебрать, диагностика неисправностей, как поставить +видео

Содержание

  • Какую модель карбюратора выбрать

    • Карбюраторы ДААЗ

    • Карбюраторы «Озон»

    • Solex

    • Нестандартный карбюратор Solex 21073

    • Solex 21083

  • Диагностика неисправностей

  • Ремонт своими руками

    • Как снять карбюратор

      • Фотогалерея: снятие карбюратора с ВАЗ

    • Как прочистить карбюратор

      • Прочистка жиклёров

      • Таблица: значения калибровки жиклёров

      • Промывка поплавковой системы

      • Промывка дроссельной заслонки

      • Видео: как прочистить дроссельную заслонку на ВАЗ

    • Замена прокладки

    • Видео: как снять и прочистить карбюратор на ВАЗ

  • Регулировка карбюратора

    • Как установить уровень топлива

      • Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

    • Регулировка пускового устройства

    • Регулировка на холостом ходу

  • Как установить агрегат на место

    • Видео: установка карбюратора на ВАЗ

ВАЗ 2106 и 2107 — классика отечественного автопрома. Но какому любителю лихой езды не хотелось бы сделать свою машину более мощной и сохранить при этом объёмы потребляемого топлива? Бывалые механики знают, что для этого стоит всего лишь привести в порядок карбюратор машины и провести своевременный ремонт.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.

Карбюраторы ДААЗ

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Помимо скорости и простоты, карбюраторы Weber обеспечивали и невероятно быстрый расход топлива — на 100 км эти «монстры» съедали по 10–14 л. горючего.

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

«Озон» — экологичнаямодель карбюраторов ДААЗ

Solex

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Карбюраторы Solex имели множество вариаций с различными вспомогательными системами. В СНГ наиболее популярным стал вариант с электрическим клапаном холостого хода.

Нестандартный карбюратор Solex 21073

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Диагностика неисправностей

Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.

Признаки неисправности карбюратора:

  • автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
  • двигатель начинает быстро перегреваться;
  • из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
  • автомобиль стал заметно терять мощность при движении;
  • машина разгоняется намного медленнее;
  • случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
  • имеют место рывки — частые и короткие провалы;
  • происходит раскачивание — несколько провалов с незначительным интервалом.

Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния.

Характерные неисправности карбюратора:

  1. В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
  2. Засорились каналы холостого хода или жиклёры.
  3. Электромагнитный клапан работает с перебоями.
  4. В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
  5. Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
  6. «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать. Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

  1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
  2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
  3. От загрязнений очищается наружняя поверхность деталей.
  4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
  5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
  6. Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
  7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Фотогалерея: снятие карбюратора с ВАЗ
Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки
Отсоединяем колодки и ослабляем дроссельную заслонку
Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Таблица: значения калибровки жиклёров
Диаметр отверстий, ммПервая камераВторая камера
Главный топливный жиклёр1,351,25
Воздушный жиклёр1,701,90
Топливный жиклёр холостого хода0,450,60
Воздушный жиклёр холостого хода1,800,70
Жиклёр насоса ускорителя0,50—
Перепускной жиклёр подачи ускорительного насоса0,40—
Топливный жиклёр обогатительного устройства—1,50
Эмульсионный жиклёр обогатительного устройства—1,70
Воздушный жиклёр обогатительного устройства0,70—
Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

  1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
  2. Отсоединить трос, который отвечает за пусковое устройство.
  3. Снять электрический разъём на электромагнитном клапане.
  4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

  1. Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
  2. После этого откручивается датчик холостого хода и промываются внутренние элементы.
  3. Процедура повторяется ещё раз.
Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

Видео: как снять и прочистить карбюратор на ВАЗ

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

  1. Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
  2. Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
  3. Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
  4. После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.
Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

  1. Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
  2. Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
  3. Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

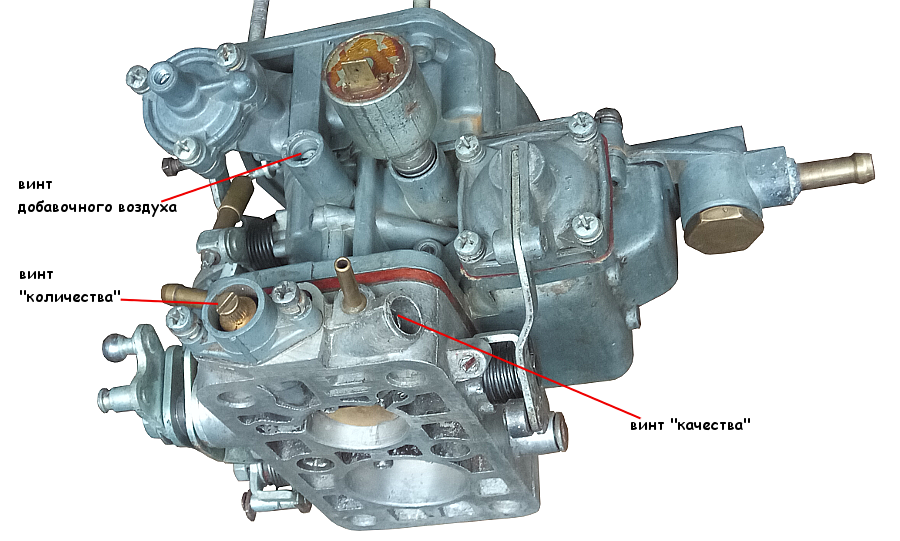

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

  1. Винтом качества разгоняем обороты двигателя до максимальной отметки.
  2. После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Как установить агрегат на место

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

  1. Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
  2. Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
  3. Крепится проводка.
  4. К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
  5. После установки карбюратора производится его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.

автоподсос, электроклапан., инструкции с фото и видео

Карбюраторные двигатели более просты в обслуживании, чем инжекторные. Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год. В зависимости от года выпуска, машины оснащались карбюраторами «Озон», «Солекс» или ДААЗ. Все эти модели надёжны, качественны и долговечны. Тем не менее и они требуют периодического обслуживания и ремонта.

Содержание

  • Когда необходим ремонт карбюратора ВАЗ 2107

  • Устройство карбюратора ВАЗ 2107

  • Ремонт карбюратора ВАЗ 2107

    • Рекомендации перед ремонтом

    • Демонтаж карбюратора

      • Видео: как быстро демонтировать карбюратор с машины

    • Порядок ремонта карбюратора ВАЗ 2107

      • Видео: самостоятельный ремонт карбюратора

  • Электропневмоклапан

    • Проверка и замена электропневмоклапана

      • Видео: проверка электропневмоклапана

Когда необходим ремонт карбюратора ВАЗ 2107

Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная диагностика его неисправностей по силам лишь опытным автовладельцам. Однако если внимательно прислушаться к своей машине, даже начинающий водитель сможет понять, что проблемы связаны именно с карбюратором. Внешние проявления этих проблем следующие:

  • автомобиль теряет динамику при разгоне;
  • при нажатии на педаль акселератора двигатель начинает работать с провалами;
  • наблюдаются рывки при движении на одной скорости;
  • машина без видимых причин начинается раскачиваться;
  • из глушителя появляются чёрные выхлопы.

Воспламенение карбюратора представляет большую опасность для водителя ВАЗ 2107

Для карбюраторов всех моделей ВАЗ характерны следующие неисправности:

  • износ прокладок из резины и паронита;
  • окончание срока службы клапана;
  • деформация фланца;
  • трещины на мембранах;
  • западание или износ иголки клапана.

Устройство карбюратора ВАЗ 2107

С момента выпуска первого ВАЗ 2107 и до настоящего времени устройство карбюратора не менялось. До сих пор автомобили оснащаются двухкамерными карбюраторами — в корпусе двигателя есть две камеры, где происходит сгорание горючей смеси.

Карбюратор состоит из:

  • верхней крышки;
  • корпуса;
  • нижней части.

Внутри каждой из этих частей находятся более мелкие детали, которые и образуют непрерывность подачи топлива и его сгорания.

Металлический литой корпус карбюратора содержит множество мелких деталей

Верхняя крышка находится вверху карбюратора и защищает двигатель от попадания грязи и пыли с улицы. В корпусе (средней части карбюратора) расположены основные элементы устройства — две камеры внутреннего сгорания и диффузоры. И, наконец, в нижней части, часто называемой основанием карбюратора, находятся заслонки дросселя и поплавковая камера.

Карбюратор ВАЗ 2107 состоит из множества мелких элементов

Рядовому владельцу ВАЗ 2107 нет необходимости запоминать точное устройство карбюратора. Достаточно лишь знать назначение и расположение основных его элементов:

  1. Поплавковая камера. Предназначена для аккумуляции бензина в количестве, необходимом для работы двигателя.
  2. Поплавок. Расположен в поплавковой камере для регулировки количества поступаемого топлива.
  3. Игольчатый клапанный механизм. Предназначен для начала поступления или прекращения подачи в камеру топлива по мере необходимости.
  4. Дроссельная и воздушная заслонки. Регулируют состав топливно-воздушной смеси.
  5. Каналы и жиклёры. Предназначены для подачи и регулировки состава поступающей в камеру внутреннего сгорания топливно-воздушной смечи.
  6. Распылитель. Создает топливно-воздушную смесь нужной концентрации.
  7. Диффузоры. Предназначены для нагнетания в карбюратор воздуха.
  8. Ускорительный насос. Оптимизирует работу всех систем карбюратора.

Кроме этого, карбюратор имеет ряд дополнительных функций:

  • поддерживает определённый уровень горючего;
  • облегчает запуск и прогрев двигателя в холодное время года;
  • обеспечивает работу двигателя на холостом ходу.

Основная функция карбюратора — создание и подача в двигатель топливно-воздушной смеси в определённом коичестве

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

  1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
  2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

Стандартный ремкомплект включает в себя все виды прокладок, детали для ремонта клапанов и регулирующие винты

Выгоднее покупать неполные ремонтные комплекты, так как можно подобрать только те наборы, которые действительно нужны.

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

При ремонте и обслуживании карбюратора потребуется специальный очиститель

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты.

  1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
  2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
  3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
  4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Перед ремонтом карбюратора нужно проветрить помещение, очистить зону работ от мусора и подготовить необходимый набор инструментов

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

  1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
  2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
  3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
  4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
  5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

После промывки и ремонта карбюратора можно ощутить, что двигатель стал работать чище и мощнее

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

  1. Отсоединить питание от АКБ.
  2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
  3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
  4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
  5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.
Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

  1. Снять пружинку возврата.
  2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

    Винт крепления рычага выворачивается крестообразной отвёрткой

  3. Снять кронштейн пружины.
  4. Снять пружину возврата и рычаг, можно вместе с тягой.

    Если не снять пружину в самом начале работ, то потом это сделать будет невозможно

  5. Вывернуть винты заслонок дросселя и снять их с корпуса.

    Для снятия дроссельной заслонки необходимо вывернуть два винта

  6. Вывернуть корпус топливного жиклёра.
  7. Вынуть топливный жиклёр из корпуса.
  8. Сняв с жиклёра резиновый уплотнитель, положить жиклёр в ацетон. После очистки продуть поверхность сжатым воздухом и заменить уплотнитель на новый.
  9. Снять термозащитную прокладку.
  10. Вывернуть клапан насоса-ускорителя.

    Насос-ускоритель снимается вместе со всеми креплениями

  11. Снять клапан, на котором располагается распылитель.
  12. Промыть распылитель в ацетоне и продуть его сжатым воздухом.
  13. Отвернуть воздушные жиклёры.
  14. Извлечь эмульсионные трубки.
  15. Вывернуть из корпуса основные топливные жиклёры.
  16. Отвернуть в насосе-ускорителе винт регулировки.
  17. Снять крышку с насоса, вывернув для этого винты крепления в верхней его части.
  18. Снять диафрагму вместе с пружинкой и самой крышкой.

    Все металлические элементы карбюратора промываются и сушатся

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

  • диафрагмы насоса-ускорителя;
  • пружины возврата;
  • топливный клапанный механизм;
  • все резиновые уплотнители;
  • большинство паронитовых прокладок.
Видео: самостоятельный ремонт карбюратора

Электропневмоклапан

Клапан холостого хода (или экономайзер) предназначен для стабилизации работы двигателя на малых оборотах. Устойчивость холостого хода обеспечивается входящим в состав экономайзера электропневмоклапаном.

Сам электропневмоклапан работает через блок управления. В зависимости от количества оборотов двигателя блок подаёт сигнал к открытию или закрытию клапана. Клапан, в свою очередь, повышает или понижает давление топлива в системе, что и обеспечивает устойчивость холостого хода. Кроме этого, такая схемы работа позволяет существенно снизить расход топлива.

электропневмоклапан предназначен для стабилизации работы двигателя на малых оборотах

Проверка и замена электропневмоклапана

Для проверки электропневмоклапана потребуется простой шланг, подходящий по диаметру к штуцеру самого клапана. Для быстроты снятия шлангов рекомендуется использовать отвёртки. Для проверки клапана необходимо:

  1. Убедиться, что мотор остыл.
  2. Открыть капот машины.
  3. Очистить поверхность электропневмоклапана от пыли и грязи.
  4. Снять с клапана все подводящие магистрали.
  5. Подсоединить шланг к штуцеру в центре клапана.
  6. С помощью насоса создать в шланге разряжение воздуха (это можно сделать и без насоса, всасывая ртом воздух из шланга, но будьте осторожны).
  7. Включить зажигание и убедиться в том, что клапан работает с характерными щелчками при открытии и закрытии. В рабочем состоянии клапан не должен пропускать воздух. Если же он неисправен, то даже при выключенном зажигании через него начнёт сразу проходить воздух.
Видео: проверка электропневмоклапана

Обычно ремонт электропневмоклапана ВАЗ 2107 нецелесообразен. Потратив много времени на замену мелких деталей (в частности, иглы), автовладелец не сможет получить гарантию устойчивости холостого хода. Поэтому чаще всего неисправный клапан меняют на новый. Порядок замены довольно прост. Для этого нужно выполнить следующие действия.

  1. Снять с клапана все подводящие шланги.
  2. Отсоединить провод питания.
  3. Торцевым ключом на 8 отвернуть гайку крепления клапана к шпильке на кузове.
  4. Вытащить электропневмоклапан.
  5. Очистить посадочное место от грязи и пыли.
  6. Установить новый клапан.
  7. Подсоединить все шланги и провода.

Замена электропневмоклапана проста — из гнезда выкручивается старый клапан, а на его место вставляется новый

Важно не перепутать места подключения магистралей: на центральный штуцер надевается шланг от коллектора на впуск, а на дополнительный — от экономайзера.

Таким образом, самостоятельный ремонт карбюратора ВАЗ 2107 обычно не представляет большой сложности. Однако при капитальном ремонте старого автомобиля целесообразнее обратиться к специалистам.

  • Автор: Екатерина Ларина
