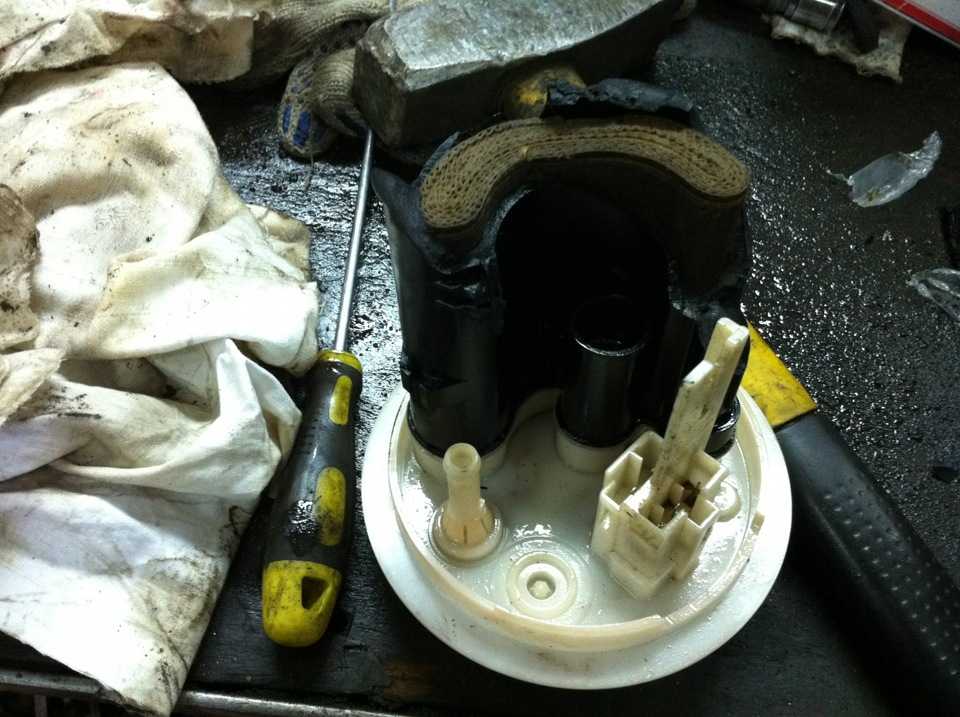

В разрезе топливный фильтр: Топливный фильтр: устройство и разновидности

Через сколько км нужно менять топливный фильтр

Практически все двигатели внутреннего сгорания оснащаются фильтрами для очистки топлива перед подачей в цилиндры. Они задерживают инородные частицы, размер которых превышает диаметр пор. Загрязнители топлива — это глинистые фрагменты, песок, отслоения краски, частицы ржавчины разных размеров или случайный мусор.

В их попадании в топливо производителей обвинять нельзя, поскольку на НПЗ перед отправкой в торговую сеть любое топливо тщательно фильтруют. Источником загрязнений чаще всего являются цистерны, емкости и канистры, в которые до заливки жидкости в бак ее неоднократно перекачивают.

При любом наполнении емкости топливом с ее дна поднимается осадок, который до этого лежит ниже выпускной горловины. Такое же взбалтывание происходит при транспортировке цистерны до АЗС или точки слива. Таким образом не осевшие загрязнения попадают в баки автомобилей.

Почему нужно менять топливный фильтр?

Необходимость фильтрации обусловлена негативными воздействиями загрязнений на систему впрыска и цилиндропоршневую группу двигателя, а именно:

• Посторонние частицы забивают инжекторы и повреждают их прецизионные детали, ухудшая работу силового агрегата в целом.
• Твердые частицы, проникшие в камеры сгорания карбюраторных двигателей, повреждают зеркало цилиндров и поршни, что приводит к преждевременному ремонту блока цилиндров.
• Вода, постоянно присутствующая во всех видах топлива, нарушает работу дизельных двигателей в зимнее время, поэтому их топливные фильтры должны задерживать ее наравне с другими загрязнителями. Заметим, что для бензиновых моторов вода не представляет особой опасности, ее не фильтруют.

Со временем фильтр забивается и объем топлива, проталкиваемого через него бензонасосом в единицу времени, уменьшается. При разгоне или движении в горку горючего начинает не хватать, и машина заметно теряет в мощности. Если и дальше ничего не делать, она начнет двигаться рывками и глохнуть, затем вовсе перестанет заводиться из-за отсутствия топлива.

Опытные автомобилисты хорошо знают, когда менять топливный фильтр, — при первых признаках засорения. Более правильное действие, исключающее появление этих симптомов, — замена фильтра в соответствии с регламентом производителя автомобиля. В каждой сервисной книжке указан пробег, после которого нужно производить операцию замены. При использовании заведомо некачественного горючего замена топливного фильтра требуется чаще.

Где и как устанавливают топливный фильтр?

От вида ДВС зависит тип фильтра и его функциональные характеристики. В этом плане различают фильтры для карбюраторных, инжекторных, дизельных двигателей, а также работающих на газе.

Очистка топлива представляет собой процесс из двух стадий, производимый в фильтрах грубой и тонкой очистки. Первый этап проходит в топливоприемнике или в баке (для погружного фильтра). Фильтры тонкой очистки могут размещаться в виде отдельного узла в подкапотном пространстве или под днищем. Изделия такой конструкции называют магистральными. Оба вида фильтров удобно менять, в отличие от погружной конструкции.

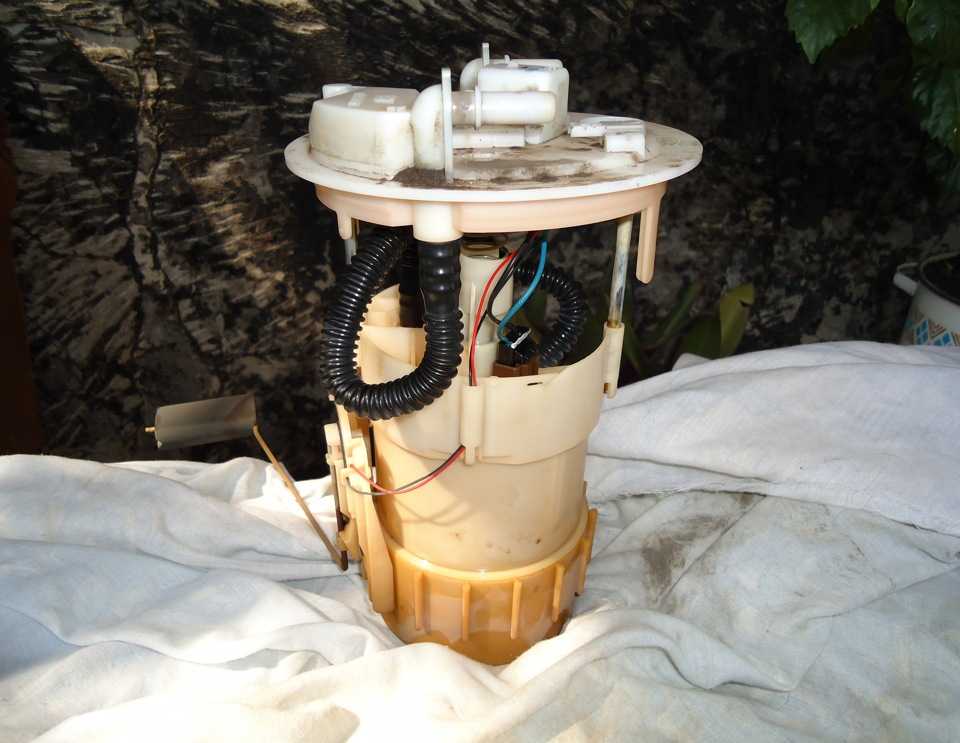

В большом количестве современных автомобилей тонкая очистка выполняется фильтром, находящимся вместе с топливным насосом и указателем уровня в погружном топливном модуле. Последний располагается под герметично закрывающейся крышкой в топливном баке. Доступ к нему имеется под задним сиденьем. В нижней части модуля есть элемент в виде двухсоставной сетки — это фильтр грубой очистки. Обычный размер ячеек сетки — 300 х 300 мкм.

Замена погружного фильтра — сложная операция, связанная с проникновением в топливный бак и разборкой узлов. Автовладельцу, не имеющему соответствующего опыта, не стоит самому это делать — лучше довериться специалистам.

Тем не менее информацию о том, как заменить топливный фильтр в авто конкретной марки, можно получить из видеороликов, которые есть в открытом доступе. В них опытные мастера делятся секретами своей деятельности.

Как устроен топливный фильтр тонкой очистки?

Бензиновый фильтр для топлива устроен подобно масляному. Внутри небольшого по объему узла размещается разветвленная поверхность фильтрующего элемента из специальной бумаги, сложенной в форме мехов гармошки или многослойной полуокружности. В конструкции этих узлов используют факт из практики — чем больше площадь фильтрующей поверхности, тем длиннее срок службы.

• Фильтры карбюраторных двигателей должны задерживать инородные частицы величиной свыше 20 мкм. Давление бензина в топливопроводах таких машин невелико, поэтому фильтры тонкой очистки изготавливают для них из прозрачного пластика, через стенки которого можно оценить степень загрязненности.
• Фильтры инжекторных ДВС по причине более сложного устройства и наличия высокоточных деталей задерживают частицы размером меньше 10 мкм. Давление бензина в них выше, поэтому магистральные топливные фильтры изготавливают в металлическом корпусе. Погружные делают из высокопрочного пластика.
• К фильтрам, через которые проходит топливо дизельных транспортных средств, предъявляются еще более жесткие требования. Чтобы ТНВД (топливный насос высокого давления) работал долго и надежно, размер частиц не должен превышать значение 5 мкм.

Устройство дизельного топливного фильтра сложнее бензинового. В нем, кроме фильтрующего элемента в форме цилиндра, обязательно присутствует сепаратор, отделяющий от топлива и собирающий на дне фильтра воду, которую при получении сигнала на панели приборов следует периодически сливать.

Для борьбы с парафиновыми хлопьями хорошие дизельные фильтры оснащают системой подогрева, которая их расплавляет. Давление в топливной системе дизеля высокое, поэтому силовые детали конструкции — металлические. Фильтрующие элементы — многослойные синтетические микроволокна или прессованные материалы.

Топливные фильтры для газобаллонного оборудования изготавливают из металла, реже — из пластика. Конструкция — такая же, как у магистральных фильтров для жидкого топлива. В качестве фильтрующих элементов используется целлюлоза (картон) со специальной пропиткой для влагостойкости, полиэстер, стекловолокно, булпрен (пенистая структура). Фильтрация также двухэтапная — грубой и тонкой очистки. Замену газовых фильтров рекомендуют производить каждые 10 тысяч км пробега.

Как часто менять топливный фильтр?

Точный ответ на вопрос, через сколько километров пробега нужно менять топливный фильтр, находится в сервисной книжке к автомобилю. Обычно производители декларируют периодичность замены фильтров, равную 30-60 тысяч км пробега.

Некоторые компании рекомендуют менять магистральные фильтры через 10-25 тысяч км, а погружные — через 30-100 тысяч. Однако в периоды, когда нормальные условия эксплуатации нарушаются (плохое топливо, низкое качество фильтрующих элементов, езда по чрезмерно запыленным дорогам), рекомендуемые сроки замены должны уменьшаться.

В любом случае немедленную замену фильтра тонкой очистки необходимо производить при малейших подозрениях в его непригодности. Признаками этого являются нарушения работы топливной системы:

• рост потребления топлива;
• невозможность завести машину;
• движение, сопровождаемое рывками;
• самопроизвольное выключение двигателя;
• рывки при резком нажатии на педаль акселератора;
• падение мощности, сначала при увеличении нагрузки, затем постоянно.

Чтобы двигатель служил надежно и не терял в мощности, к своевременной замене топливного фильтра стоит относиться с особым педантизмом. Этим можно сократить расходы на обслуживание автомобиля и существенно продлить срок его службы.

Как часто надо менять топливный фильтр

Топливный фильтр очищает бензин от посторонних частиц, что позволяет защитить двигатель от преждевременного износа. Мотор современного автомобиля может нормально работать только с очищенным топливом, в ином случае возможна его поломка. Поэтому важно знать, когда и как заменить топливный фильтр, чтобы он справлялся с поставленными задачами в полном объеме.

Оглавление:

• Какие факторы влияют на частоту замены топливного фильтра
• Причины неисправностей топливного фильтра
• Как обнаружить и избежать неисправности топливного фильтра
• Когда нужно менять топливный фильтр
• Что будет, если не менять топливный фильтр
• Какой топливный фильтр выбрать
• Как заменить топливный фильтр — пошаговая инструкция

Какие факторы влияют на частоту замены топливного фильтра

Качество бензина даже с надежной АЗС нельзя назвать идеальным, ведь при транспортировке внутрь цистерны могут попадать посторонние частицы и пыль. На стенках емкостей, в которых хранится бензин, образуется ржавчина.

Топливная система должна обеспечивать максимальную степень очистки, а фильтр является важным элементом данного узла. Но со временем он забивается, и его пропускная способность снижается. Эту поломку вызывают различные виды отложений:

• Загрязнения, появившиеся по причине вступления топлива в химическую реакцию с металлом или воздухом.
• Частицы льда, образовавшиеся при минусовых температурах после попадания капель воды.
• Смолистые соединения.
• Скопление пыли, связанное с экологической обстановкой в регионе эксплуатации авто.
• Бензин низкого качества.
• Ржавчина, причиной попадания которой является длительное воздействие влаги.

Топливный фильтр

Срок службы фильтрующего элемента зависит от марки, модели и возраста автомобиля. Замена может потребоваться после 10 000 — 70 000 километров пробега, точные цифры указываются в инструкции производителя. Качество топливо всегда оказывает влияние на степень износа, особые требования по уровню очистки предъявляются к солярке.

Время замены во многом определяется расположением фильтрующей шторы. Если она уложена звездой, ставить новую деталь нужно через 24 000 км пробега. Не менее 40 тысяч километров прослужит фильтр со спирально-складчатой укладкой.

Старый топливный фильтр в разрезе

Рекомендуется ориентироваться на количество замен масла. Если его заново заливали уже два раза, значит стоит поменять и фильтр. Обычно этот интервал занимает не более 20 000-25 000 км пробега, что составляет в среднем 2 года эксплуатации авто.

Причины неисправностей топливного фильтра

Прежде чем бензин попадет в систему, он проходит две стадии очистки. В дизелях на первом этапе фильтруются крупные фракции — пыль и копоть, попавшую при заправке. Затем бензин проходит тонкую очистку.

Эту операцию выполняет топливный фильтр, разделяющий бак с двигателем авто. Он удаляет мелкие частицы при подаче бензина к силовому агрегату. Данный этап фильтрации играет важную роль, так как мелкие примеси засоряют форсунки и негативно влияют работу мотора.

Принцип работы топливного фильтра

В машинах с дизелем поломки часто связаны со скоплением воды в корпусе фильтрующего элемента.Температурные колебания становятся причиной образования конденсата в баке. Чтобы скопившаяся влага не смешивалась с соляркой, фильтр должен быть оснащен сепаратором, удаляющим воду.

Дизельное топливо парафинизируется и при температуре ниже нуля теряет свойства текучести, поэтому фильтрующий элемент часто оснащают нагревательными элементами для подогрева топлива. Если стоит обычная модель без нагревателя, зимой будет невозможно завести машину.

Деталь изнашивается намного быстрее, если используется не вызывающее доверия горючее с посторонними примесями. На небольших малоизвестных АЗС в целях получения максимальной прибыли его могут разбавлять. Различные добавки и присадки способны погубить не только фильтр, но и другие элементы системы.

В процессе эксплуатирования машины в бак может попадать грязь. Даже если автолюбитель постоянно контролирует состояние авто, он не может избежать попадания пыли, насекомых и прочих частиц. Также к засорению приводит сильная запыленность, связанная с климатическими особенностями.

Иногда проблемы начинаются сразу после установки нового фильтра. Мотор при запуске глохнет, хотя со старой деталью работал нормально. Скорее всего, новая запчасть не подошла на несколько сантиметров по высоте.

Фильтр находится под высоким давлением, параметры которого рассчитаны автоконцерном, изготовившим автомобиль. Уровень давления изменится, если габариты изделия не соответствуют заданным параметрам. Это повлияет на работу двигателя, и он перестанет заводиться.

Основные поломки и их причины представлены ниже:

Симптомы засорения топливного фильтра
Тип мотора	Симптомы	Срок службы фильтра
Карбюратор	Практически незаметны за счет высокой степени очистки топлива.	10 000 — 15 000 км пробега
Инжектор	Снижение мощности двигателя.	30 000 — 50 000 км пробега
Дизельный	Мотор заводится не с первого раза.	24 000 — 40 000 км пробега
	При движении заметны рывки.

Как обнаружить и избежать неисправности топливного фильтра

Необходимо производить замену детали не реже, чем через каждые 25 тысяч километров. Производители нередко уверяют, что оригинальный фильтр будет исправен на протяжении долгих лет эксплуатации авто. Но часто поломка этого элемента становится причиной того, что машина вообще не заводится.

Местоположение данного элемента зависит от типа топливной системы:

• карбюраторная — он находится перед карбюратором и удаляет фракции до 20 мкм;
• дизель — между насосом и баком, часто устанавливается в подкапотном пространстве, не пропускает частицы меньше 4 мкм;
• инжектор — деталь располагается под днищем и задерживает фракции до 5 мкм.

В некоторых транспортных средствах фильтр находится в труднодоступном месте, до которого нельзя добраться без специализированного инструмента. Например, в автомобилях Mazda деталь монтируется на фиксирующей пружине, снять которую самостоятельно не получится. Тогда единственный выход — обратиться в автосервис.

Рекомендуется сразу обращаться в сервисный центр владельцам карбюраторов и инжекторов. В данном случае потребуется выполнение сложных работ, требующих особых навыков. Когда фильтр совмещен с системой, требуется менять весь узел целиком.

Если автолюбитель располагает лишним временем, он может самостоятельно проверить состояние фильтра. Для этого нужно определить место, в котором он находится. Далее ослабляют хомут, к которому крепится топливная магистраль. Машину нужно поставить на тормоз и переключить на нейтрал.

Топливный фильтр на Рено Логан

Кончик топливного шланга опускают в емкость из стекла. Ключ зажигания ставят в положении Lock. Если бензин выходит из бака быстрее, чем поступает в емкость, значит фильтрующий элемент пора менять.

Есть еще один способ проверки, позволяющий убедиться, что неполадки связаны с фильтром, а не другой деталью. Для этого к находящемуся на рампе форсунок ниппелю подключают манометр. Далее нужно завести двигатель и следить за давлением топливной смеси. Признак неполадки — на манометре отображается давление ниже, чем указано в инструкции производителя авто. Это означает, что фильтрующий элемент действительно неисправен.

Проверка давления топлива в системе питания

Замена фильтра не входит в технологическое обслуживание, поэтому многие забывают осматривать столь важную деталь на наличие повреждений. При поездках по городу автомобилист может не замечать признаки поломки, при этом фильтрующий элемент все больше засоряется. На загородной трассе при обгоне машина вовремя не набрать скорость. Подобная неполадка особенно опасна при выезде на встречную полосу.

Засорение топливной системы бывает связано с неправильной установкой детали. Стрелка на корпусе фильтра должна располагаться по направлению топлива от бензонасоса к форсункам. Но при неправильной установке не стоит переставлять запчасть на другую сторону. Даже если изделие почти новое, его придется заменить, так как оно могло уже загрязниться. В противном случае при включении мотора грязь попадет в форсунки и засорит их.

Когда нужно менять топливный фильтр

Если пропускная способность снизилась, значит фильтрующий элемент забился, и пришла пора ставить новый. Чтобы определить необходимость замены, необязательно проходить осмотр на СТО и покупать инструменты.

На неполадку укажут следующие аномалии:

• Усиленный расход бензина.
• Мощность мотора снижена.
• Машина резко дергается при подъемах.
• Двигатель глохнет при работе в холостую.
• Во время поездок начинает отказывать один из цилиндров.
• Отмечаются провалы в работе мотора при увеличении оборотов.
• Внезапное торможение без нажатия водителем педали тормоза.

Для каждого вида двигателя есть специфические симптомы засорения. В случае с инжектором снижается мощность, так как в систему впрыска могут попадать частицы размером до 5 мкм. Скопившаяся грязь не только вызывает повреждения, но и уменьшает производительность.

Загрязненный топливный фильтр в разрезе

Если используется дизельный силовой агрегат, машина движется рывками, завести ее с первой попытки не получается. В автомобилях с карбюратором фильтрующий элемент засоряется постепенно. Причиной является высокая степень грубой очистки, благодаря которой крупные частицы не проникают в систему.

Топливный фильтр не выходит из строя неожиданно. Сначала появляются мелкие неполадки, которые в дальнейшем способны привести к поломке всего узла. Поэтому важно производить замену в рекомендуемые сроки и обращать внимание на сбои в работе силового агрегата.

Некоторые производители комплектуют автомобиль индикатором загрязненности. Это приспособление упрощает диагностику и снижает расходы на ремонт топливной системы. Оно указывает на необходимость замены фильтра и дает возможность следить за его состоянием.

Индикатор загрязнения топливного фильтра

Что будет, если не менять топливный фильтр

Скопление грязи и копоти вызовет засорение топливных трубок и форсунок. В результате перестанет поступать достаточное количество топлива. Двигатель станет работать неровно в режиме холостого хода, свечи зажигания будут быстро перегорать.

Загрязненный топливный фильтр

Повышается расход бензина, так как требуется большее количество топлива для разгона. Это происходит не только из-за того, что оно не поступает в нужном количестве. Также отложившиеся частицы изменяют состав топливной смеси. При поездке с засоренным фильтром придется потратить больше бензина, чем с исправной топливной системой.

Ощущаются рывки и падение тяги при движении под нагрузкой. Если нажать на газ, мотор отзывается с опозданием, поэтому приходится сильнее давить на педаль. Становится заметно снижение мощности и скоростных характеристик авто.

Если и дальше не следить за состоянием фильтра, засорится вся топливная система. В результате авто перестанет заводиться. Тогда придется заплатить за капитальный ремонт двигателя.

Какой топливный фильтр выбрать

Модель для наружной установки легче поменять, и у него срок службы дольше. Дешевле обойдется фильтр-вставка, устанавливаемый в специальный отсек подкапотного пространства. Плотность фильтрующего элемента у этой разновидности можно вручную проверить, так как она не имеет внешней оболочки.

Учитывают и тонкость фильтрации — какого размера частицы удерживаются. Параметр зависит от используемого топлива. Для бензиновых модификаций размер фракции — 10мкм, а для дизеля — 5 мкм.

Прозрачный топливный фильтр

Выбор зависит от марки и модели авто, а также фирмы, изготовившей деталь. Дешевые аналоги лучше не покупать. Рекомендуется выбирать известных производителей:

• Mahle — немецкий бренд, поставляет премиум-продукцию, ему принадлежит марка Knecht.
• Filtron — компания, работающая в сфере автозапчастей более 35 лет.
• Steelox — поставляет качественную продукцию по доступным ценам.

Гарантированная степень очистки должна составлять не менее 98%, а для дизелей — от 99%. Важный параметр — тонкость отсева, для большинства новых авто достаточно удерживать 90 процентов частиц. Если двигатель с многоступенчатой системой впрыска, используют модификацию, задерживающую до 99,9% фракций.

Подобрать подходящий вариант поможет таблица:

Параметры выбора топливного фильтра

Как заменить топливный фильтр — пошаговая инструкция

Вначале сбрасывают давление в топливной системе. Для этого откручивают отверткой крышку, под которой расположен штекер бензонасоса.

Штекер бензонасоса

Поднимают фиксатор и выдергивают штекер.

Штекер отсоединен

Двигатель заводят, чтобы сгорело оставшееся топливо. Если мотор глохнет и насос не закачивает топливо, значит давление сброшено.

Запуск двигателя

Нужно найти топливный фильтр и сдернуть трос ручника, если он мешает.

Трос ручника

Надавливают на металлический фиксатор, тянут в сторону и снимают первый топливный штуцер.

Первый топливный штуцер

Фильтр отводят в бок и сливают бензин в емкость. Отсоединяют второй штуцер, деталь снимают, после чего сливают остатки бензина.

Слив бензина

С новой запчасти снимают заглушки. Ее устанавливают, чтобы стрелка на корпусе указывала на трубку, идущую в мотор. Штуцеры подсоединяют до щелчка.

Установка нового топливного фильтра

Заново прикрепляют трос-ручник, подсоединяют штекер к бензонасосу, прикручивают крышку и заводят машину.

Справиться с задачей поможет видеоинструкция:

Если не менять топливный фильтр вовремя, это может иметь самые неприятные последствия. Например, при обгоне впереди идущего грузовика водитель нажмет на педаль газа, а машина будет слишком медленно разгоняться. Заменить деталь нетрудно самостоятельно, а признаки засорения можно обнаружить при эксплуатации авто. Только на некоторых авто деталь находится в труднодоступном месте, но в таком случае всегда есть возможность обратиться за помощью в автосервис.
