Устройство рулевой рейки с гидроусилителем: Устройство рулевой рейки с гидроусилителем 🦈 avtoshark.com

Принцип устройства рулевой рейки и виды реек

Рулевая рейка или реечный рулевой механизм – это устройство, преобразующее вращение вала руля в перемещение тяг вправо или влево в зависимости от команды, поданной водителем. Тяги передают энергию на кулаки передних колес, в результате автомобиль поворачивает в нужную сторону. От исправности рулевого механизма напрямую зависит управляемость автомобиля, поэтому необходимо хорошо разбираться в его устройстве и своевременно устранять любые возникающие неполадки. Устройство рулевой рейки не так сложно изучить, конструкция механизма прошла длинный путь усовершенствования для удобства управления.

Основной принцип устройства рулевой рейки, ее виды

Простейшая конструкция представляет собой шестерню, установленную на рулевой вал, соединенную с ней рулевую рейку и рулевые тяги. Однако конструкция рулевого управления в современных автомобилях различается, она зависит от наличия усилителей. В современных автомобилях устанавливаются следующие варианты.

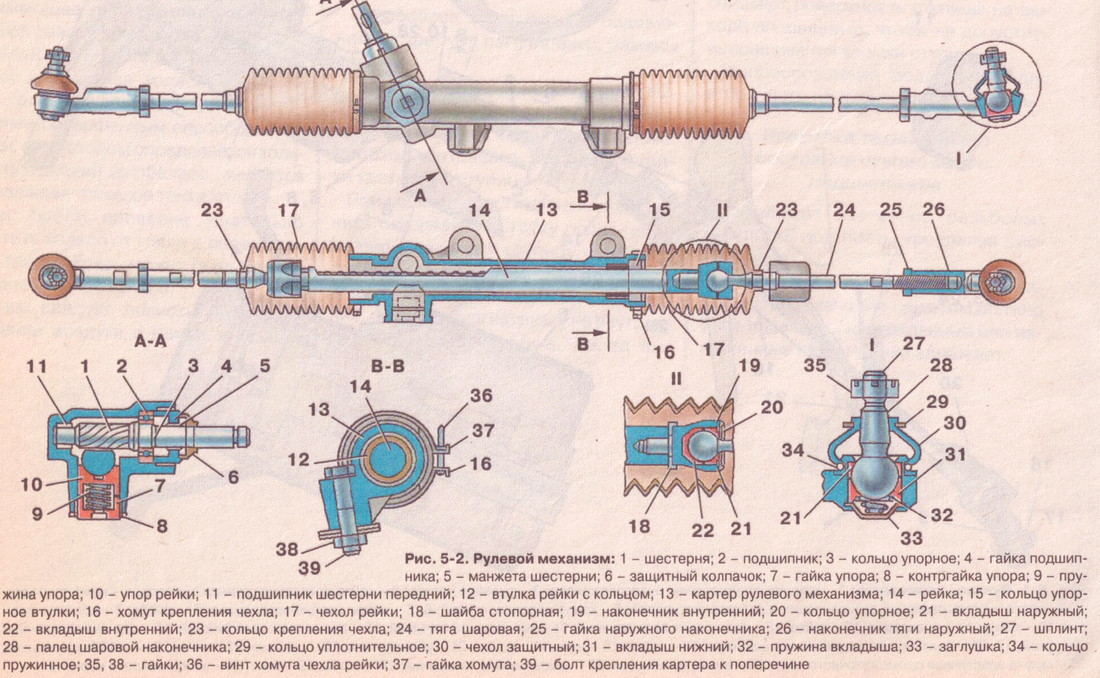

Устройство механической рулевой рейки

Это наиболее простая конфигурация механизма, в которой руль перемещается только за счет усилий водителя. Основные компоненты такого механизма:

• Рулевые тяги и наконечники. Их прикрепляют к выдвижным механизмам, и именно они обеспечивают поворот колеса во время движения.

• Зубчатая планка и шестерни. Эти комплектующие отвечают за передачу усилия от руля к рулевым тягам, в результате осуществляется управление колесами.

• Картер. Этот элемент представляет собой корпус, в который помещены основные детали, картер на большинстве моделей автомобилей выполнен из алюминия.

• Пружины. Они обеспечивают плотное прилегание шестерни к рейке. При нормальном рабочем состоянии пружин нет люфта руля, его появление говорит о неисправности механизма.

• Подшипники. Они снижают трение при поворотах и обеспечивают легкие поворотные движения.

• Ограничители. Их задача – ограничить ход рейки от правого края до левого.

Устройство рулевой рейки с гидроусилителем

Этот вариант конструкции получил наиболее широкое распространение на современных автомобилях. Воздействие на руль водителем дополняется гидроусилителем, в результате управлять автомобилем намного легче. ГУР также повышает безопасность движения: даже при попадании колесом в глубокую яму и сильном ударе руль не вырывает из рук водителя, поскольку гидравлический механизм частично сглаживает толчки.

Устройство рулевой рейки с гидроусилителем и принцип ее работы имеет следующие особенности. Работа насоса ГУР обеспечивается путем соединения с мотором при помощи ременной передачи или специальных шестерней. Насос подает гидравлическую жидкость в золотниковый распределитель, помещенный в картере рулевой рейки. Он контролирует усилия, которые водитель прикладывает к рулю, и определяет соответствующее количество гидравлической жидкости. В разрез рулевого вала интегрируется торсион, он играет роль дозировочного устройства.

Когда машина стоит на месте или движется по прямой линии, рулевая рейка находится в состоянии покоя, жидкость помещена в резервуар. Как только водитель начинает поворачивать руль, торсион закручивается, открываются каналы распределителя, после чего жидкость передается на рулевую рейку. Она распределяется и обеспечивает удобство поворота под нужным углом.

Устройство рулевой рейки ГУР требует повышенного внимания к состоянию сальников и уплотнительных элементов. Один из ярких признаков неисправности гидроусилителя – появление масляных пятен под автомобилем после стоянки. Если сальники выходят из строя, из-за утечки жидкости ГУР очень скоро перестанет работать, что приведет к резкому ухудшению управляемости автомобиля и опасным ситуациям на дороге.

Устройство рулевой рейки с электроусилителем

Такой механизм работает по принципу, аналогичному рейке с ГУР, однако вместо гидроусилителя здесь используется электродвигатель. Мотор может встраиваться в рулевую колонку, устанавливаться на валу или размещаться непосредственно на рейке – последний вариант считается самым надежным, его устанавливают на автомобилях люкс-класса. Устройство рулевой рейки с электроусилителем имеет несколько преимуществ:

• Увеличение КПД в сравнении с ГУР. На усиление поворота руля затрачивается меньшее количество энергии.

• Экономичность. Жидкость в ГУР должна циркулировать постоянно, что забирает часть мощности двигателя. Электромотор запускается только в момент поворота, таким образом, механизм является более экономичным решением.

• Более простое обслуживание. Не требуется постоянно контролировать уровень гидравлической жидкости, менять и доливать ее.

• Более высокая надежность. Такое устройство не требует постоянного контроля исправности сальников и уплотнительных элементов, нет шлангов и прокладок, которые могут привести к появлению течи.

Однако схема с электромотором не получила широкого распространения. Такое устройство обходится достаточно дорого, поэтому дешевле устанавливать на рулевой механизм автомобиля гидроусилитель. Уже долгое время ГУР остается наиболее востребованным и распространенным вариантом для усиления поворота руля и простого управления.

Возможные неисправности рулевой рейки

От исправности рулевого управления напрямую зависит безопасность водителя и пассажиров, а также других участников уличного движения. Уже при первых признаках неполадок необходимо срочно обращаться в автосервис для диагностики рулевой рейки и замены неисправных комплектующих. Во многих случаях ее приходится менять целиком, однако при некоторых неисправностях можно просто провести недорогой ремонт. Распространенные проблемы в работе рулевой рейки:

• Повреждение зубчатого механизма или шестерни во внутренней части рейки. Детали, пострадавшие из-за механического износа, обычно можно заменить.

• Повреждения корпуса, в результате чего рулевое управление полностью выходит из строя. До его замены эксплуатация автомобиля невозможна.

• Нарушение герметичности механизма. В результате внутрь проникает песок и частицы пыли, после этого механизм невозможно использовать.

• Повреждения рулевых тяг и наконечников в результате механического износа деталей или сильного удара. Неисправные детали можно заменить, после ремонта машина вновь будет готова к работе.

В нашем автосервисе предлагается квалифицированная диагностика и ремонт рулевой рейки любого типа, мы работаем с автомобилями любых марок и моделей. Воспользуйтесь услугами профессионалов, чтобы в короткие сроки решить проблему и вернуть машину к работе. Вы можете купить новую рулевую рейку или ремкомплекты для самостоятельного ремонта

Услуги нашего автосервиса:

• Бесплатная диагностика авто
• Диагностика и ремонт ходовой части
• Замена колодок
• Замена тормозных дисков
• Развал-схождение
• Ремонт гидроусилителя руля
• Ремонт подвески автомобиля

Устройство рулевой рейки и признаки неисправности

Рулевое управление почти у всех моделей современных легковых автомобилей представлено в виде рулевой рейки. Это механический узел, предназначенный для преобразования поворота руля в горизонтальное отклонение передних колес. Изначально устройство рулевой рейки не отличалось особой сложностью. В простейшем варианте это механизм, состоящий из шестерни, расположенной на рулевом валу, сопряженной с ней рейки и рулевых тяг.

Содержание

1. Типы и варианты исполнения
2. Механическая рулевая рейка
3. Гидравлическая рулевая рейка
4. Электрическая рулевая рейка
5. Строение
6. Признаки неисправности

Типы и варианты исполнения

В настоящее время существует три разновидности реечных механизмов. Отличие между ними заключается в принципе действия.

Механическая рулевая рейка

Наиболее простой вариант рулевого управления. Поворот колес осуществляется исключительно за счет физической силы водителя. В целях облегчения работы водителя и повышения удобства управления на многих автомобилях применяется рулевая рейка с переменным передаточным числом. Иными словами, шаг зубьев рейки меняется от середины к краям. Такое устройство при небольших углах поворота руля, что характерно для движения на больших скоростях, обеспечивает большое передаточное число, тяжелый и острый руль. Вместе с этим во время маневрирования на парковке, когда рулевое колесо приходится поворачивать «от края до края», делать это легко, благодаря меньшему передаточному числу. Первым отечественным автомобилем, где была применена такая конструкция, стал ВАЗ-2110.

Гидравлическая рулевая рейка

Отличается от механической тем, что механическое воздействие, которое оказывает водитель на руль, усиливается гидроусилителем. Это позволяет обеспечить одновременно остроту и легкость рулевого управления. Такое устройство чаще всего применяется на современных автомобилях.

ГУР также способствует повышению безопасности вождения, поскольку неровности дороги передаются на руль не так сильно, и в случае, если машина на высокой скорости попадет передним колесом в яму, удар многократно погасится гидроусилителем, и руль не вырвет из рук, как это произойдет на автомобиле с механической рейкой. Однако существует у этой медали и обратная сторона, ведь ухудшение обратной связи ведет к снижению «чувства автомобиля». Компенсировать этот недостаток автопроизводители стараются за счет изменения конструкции подвески, а также путем применения электромотора для привода ГУР (электро-гидроусилитель).

Электрическая рулевая рейка

По принципу действия аналогична гидравлической, только усиление производится электромотором, который либо встроен в рулевую колонку (самый дешевый и более опасный вариант), либо размещается на рулевом валу, либо интегрирован с рейкой (наиболее безопасный вариант, применяется на автомобилях высокого класса).

Вариант с размещением электромотора в рулевой колонке опасен тем, что в случае выхода его из строя автомобиль становится практически неуправляемым, поскольку повернуть руль невозможно. К сожалению, этим порой грешили автомобили Лада Приора первых лет выпуска – ЭУРы на них не отличались высокой надежностью.

Такое устройство имеет немало достоинств:

• более высокий КПД по сравнению с гидроусилителем;
• экономичность (электромотор включается только при повороте руля, тогда как масло в ГУР постоянно циркулирует, на что отнимается некоторая часть мощности мотора;
• независимость от температуры окружающей среды;
• отсутствие необходимости регулярно обслуживать устройство, т.к. не требуется менять и доливать рабочую жидкость;
• более высокая надежность в целом, обусловленная отсутствием шлангов, прокладок и сальников, в которых могла бы появиться течь.

Строение

Конструкция механической рулевой рейки выглядит следующим образом. Внутри картера, имеющего в разрезе вид полого цилиндра, размещен защитный гофро-чехол. На подшипниках в картере установлено приводное зубчатое колесо, к которому пружиной прижимается рулевая рейка. Пружина требуется для устранения зазора в паре «шестерня-рейка». Ход рейки ограничивается с одной стороны ограничительным кольцом, а с другой – втулкой шарнира рулевой тяги. Данная схема рулевой рейки отличается предельной простотой и надежностью.

Признаки неисправности

Исправность рулевого управления  – это залог безопасного вождения автомобиля, поэтому необходимо следить за его состоянием. Это не значит, что перед каждой поездкой нужно проводить тщательную проверку, ведь поломка происходит не вдруг. Существуют признаки неисправности рулевой рейки, по которым можно судить о необходимости ремонта.

1. Стук, проявляющийся при езде по мелким неровностям, уменьшающийся при повороте руля в крайние положения.
2. Отсутствие усилий при вращении руля.
3. Усилие на руле исчезает в центральном положении.
4. Самопроизвольное вращение рулевого колеса.
5. Руль не возвращается или плохо возвращается в центральное положение при выходе машины из поворота.
6. Повышенная чувствительность автомобиля (его бросает в сторону при незначительном повороте руля, угол поворота колес не соответствует углу поворота рулевого колеса).
7. Постоянное падение уровня жидкости в бачке гидроусилителя, а также ее появление в пыльниках рулевых тяг.

Системы гидроусилителя Hydro-Boost: диагностика и ремонт

Гидроусилитель был представлен в 1973 году компанией Bendix в качестве альтернативы вакуумному усилителю. Гидроусилитель использует гидравлическое давление системы рулевого управления с усилителем, чтобы помочь водителю при торможении. Есть три причины, по которым автомобиль может быть оснащен гидроусилителем вместо вакуумного усилителя:

1. Нет доступного источника вакуума, как в дизельных двигателях, или доступный источник вакуума слишком слаб для адекватного питания вакуумного усилителя.
2. Недостаточно места для вспомогательного устройства.
3. Транспортному средству требуется больше помощи, чем можно получить от вакуумного усилителя.

Hydro-boost использовался на различных автомобилях с момента его появления, и в настоящее время OEM-приложения включают:

* 1996 г. и новее Cobras и все V8 Mustang;

* Большинство грузовиков GMC/Chevy серий 2500 и 3500;

* Dodge Ram с турбодизелем Cummins;

* Грузовики серии Ford Super Duty с дизельным двигателем; и

* Все автомобили Hummer, включая модель h3.

Правильная диагностика проблем, связанных с гидроусилителем, требует понимания того, как работает система. Типичный гидроусилитель показан на Рисунке 1. Гидроусилитель установлен на одной линии с рулевым механизмом. Насос гидроусилителя руля подает жидкость под давлением как для рулевого механизма с гидроусилителем, так и для гидроусилителя.

Золотниковый клапан
Поток жидкости в гидроусилитель и из него контролируется так называемым золотниковым клапаном. Золотниковые клапаны используются в различных гидравлических компонентах, таких как корпус клапана автоматической коробки передач. Золотниковый клапан представляет собой полый цилиндр с врезанными в него кольцами (см. рис. 2). Поверхность золотникового клапана тщательно отполирована, образуя уплотняющую поверхность. Приподнятые части цилиндра называются площадками, а углубления — кольцевыми канавками.

На рис. 3 показан упрощенный золотниковый клапан, расположенный в отверстии с тремя портами. Путь жидкости под давлением из порта 1 определяется положением золотникового клапана. Золотниковый клапан расположен на рис. 4 таким образом, чтобы обеспечить поток жидкости из порта 1 в порт 2, в то время как порт 3 заблокирован площадкой №1. На рис. 4 показан золотниковый клапан, сдвинутый влево, который изменяет поток жидкости. Теперь поток жидкости идет от порта 1 к порту 3, при этом порт 2 заблокирован землей № 2. Золотниковый клапан гидроусилителя работает аналогичным образом.

Конструкция гидроусилителя
На рис. 5 показан разрез гидроусилителя с маркировкой всех основных компонентов. К ним относятся корпус, силовая камера, узел входного штока, узел рычага, силовой поршень, узел золотникового клапана и выходной шток. Корпус оснащен тремя портами, как показано на рис. 6. Золотниковый клапан входит в точно обработанное отверстие, которое является частью корпуса гидроусилителя, как показано на рис. 7. Посадка между золотниковым клапаном и отверстием такова, что создает уплотнение, в то же время позволяя достаточному количеству жидкости между контактными площадками и отверстием для обеспечения смазки. Положение золотникового клапана определяется узлом рычага, который соединен с входным стержнем.

Педаль не нажата
Когда тормоза не задействованы, золотниковый клапан расположен, как показано на рис. 8. В этом положении жидкость под давлением от насоса гидроусилителя рулевого управления может поступать к рулевому механизму, но не в камеру гидроусилителя. Золотниковый клапан подает воздух из рабочей камеры в возвратную линию бачка насоса гидроусилителя руля.

Нажата педаль
После включения тормоза входной шток перемещается вперед (влево) к узлу силового поршня. Возвратная пружина поршня препятствует перемещению силового поршня и штифта «А» вперед. Это отсутствие движения приводит к тому, что входной шток вдавливает узел клапана ограничения хода в силовой поршень, что приводит к перемещению штифта «В» вперед. Отсутствие движения на штифте «А» и движение вперед штифта «В» заставляет рычаг поворачиваться на штифте «А». Верхняя часть рычага перемещается вперед (влево), что приводит к перемещению золотникового клапана (см. рис. 9).).

Движение золотникового клапана вперед закрывает порт резервуара, который изолирует силовую камеру. Продолжающееся движение золотникового клапана открывает нагнетательный порт насоса гидроусилителя рулевого управления, позволяя жидкости под давлением поступать в камеру привода, в то же время поддерживая поток жидкости к рулевому механизму. Давление в силовой камере заставляет силовой поршень двигаться вперед (влево), что приводит в действие тормоза через выходной шток (см. рис. 10).

Педаль отпущена
После отпускания тормозов возвратная пружина золотникового клапана возвращает золотниковый клапан в исходное положение. Это сбрасывает давление в камере гидроусилителя в бачок насоса гидроусилителя рулевого управления через обратную линию. Силовой поршень и узел рычага возвращаются в исходное положение с помощью возвратных пружин, которые, в свою очередь, возвращают педаль тормоза в исходное положение.

Резервный
Как и вакуумный усилитель, гидроусилитель оснащен резервом или резервом на случай потери источника жидкости под давлением. Отказ в системе рулевого управления с гидроусилителем, например, обрыв шланга, обрыв приводного ремня насоса гидроусилителя или отказ насоса, может привести к потере давления как в гидроусилителе, так и в рулевом механизме. Гидроусилитель использует аккумулятор высокого давления для хранения жидкости гидроусилителя руля под давлением в случае отказа. Используются два типа аккумуляторов: в некоторых гидроусилителях используется внешний аккумулятор, в то время как в других аккумулятор встроен в силовой поршень. Аккумулятор мог быть как пружинного, так и азотного типа.

В случае потери жидкости под давлением аккумулятор обеспечивает от двух до трех остановок с усилителем. При первом торможении после остановки двигателя или потери рулевого управления вы обнаружите, что доступно от 60 до 75% обычной помощи. Если вы отпустите и снова нажмете на тормоз, вы обнаружите помощь примерно от 30% до 40%, затем снова примерно от 10% до 20%, пока вы не истощите все сохраненные резервы помощи. Как только вы истощите все сохраненное давление, тормоза больше не будут иметь усилителя и будут работать в ручном режиме.

При нормальной работе аккумулятор заряжается давлением насоса через блок обратного клапана (см. рис. 11). Обратный клапан пропускает жидкость в аккумулятор, но предотвращает ее утечку. Когда давление в силовой камере падает из-за неисправности, рычажный механизм входного штока блокирует рычажный механизм силового поршня и вызывает открытие обратного клапана. Открытый обратный клапан выпустит жидкость, хранящуюся в аккумуляторе, в силовую камеру, которая обеспечит усиление мощности.

Чувство педали
Гидроусилитель создает ощущение педали, отличное от вакуумного усилителя. Основную функцию можно проверить, сильно нажав на педаль тормоза при выключенном двигателе, а затем запустив двигатель, слегка нажимая на педаль. При правильной работе педаль тормоза должна опускаться вниз, а затем снова упираться в ногу. Проседание педали при запуске двигателя является результатом избыточного давления в силовой камере. Как только система гидроусилителя руля находится на полном давлении, это приводит к тому, что педаль отталкивается от давления вашей ноги.

Диагностика
Для правильной работы гидроусилителя требуется постоянный источник жидкости гидроусилителя руля под давлением. Проблемы в системе ГУР отразятся на работе гидроусилителя.

Точная диагностика гидроусилителя зависит от сочетания понимания его функции с логическим подходом к диагностике. Проблемы с гидроусилителем обычно делятся на следующие категории:

* Проблемы с шумом;

* Медленный или неполный возврат педали;

* Слишком чувствительное торможение; и

* Тормоза с автоматическим включением Примечание. Каждый из них рассматривается в следующих разделах.

Усилитель шума

1. Подтвердите жалобу, обязательно отметив тип шума и время его возникновения. Если шум возникает при сильном усилии на педаль тормоза или при быстром отпускании педали, перейдите к шагу 2. Если шум возникает при слабом усилии на педаль тормоза, на холостом ходу двигателя — без усилия на педаль или при нормальных условиях вождения, перейдите к шагу 3.

2. Шум возникает при сильном усилии на педаль тормоза или при быстром отпускании педали: см. шумы при нормальной работе, перечисленные ниже. Скорее всего, слышимые шумы являются нормальными в зависимости от типа условий.

3. Дайте машине поработать, пока двигатель не прогреется до нормальной рабочей температуры. Дублируйте рабочие условия выше и прислушайтесь к шуму.

4. Сравните результаты с нормальными шумами, перечисленными в разделе «Дополнительная информация», и с известной приемлемой системой.

Шумы при нормальной работе
Правильно работающие гидроусилители издают определенные шумы. Эти шумы возникают, по большей части, когда педаль тормоза манипулируют способом, не связанным с повседневным стилем вождения. К общим категориям нормальных рабочих шумов относятся (1) шипящие шумы и (2) лязг/стук.

Гидроусилитель будет издавать обычные шипящие звуки, когда усилие на педали тормоза превышает нормальное (40 фунтов и выше). Шипение особенно заметно, когда автомобиль неподвижен, и его интенсивность будет увеличиваться, когда давление на педаль превышает 40 фунтов. и рабочая температура системы увеличивается. Громкие шипящие звуки при нормальном (от 20 до 25 фунтов) усилии на педаль требуют расследования.

Стук, лязг или щелчки будут слышны при быстром отпускании педали тормоза из-за сильного (от 50 до 100 фунтов) усилия на педали.

Медленный или неполный возврат педали:

1. Запустите насос на высоких оборотах холостого хода.

2. Потяните педаль тормоза назад с усилием примерно 10 фунтов. заставить и отпустить. Измерьте расстояние до половицы.

3. Сделать 100 фунтов. применение тормоза. Отпустите педаль тормоза и измерьте расстояние до половицы. Педаль тормоза должна вернуться в нормальное положение (шаг 2). Если измерения совпадают, перейдите к шагу 5.

4. Если педаль тормоза не возвращается должным образом, проверьте, свободно ли работает педаль. При необходимости исправьте любое прилипание или заедание.

5. Если тормоза работают автоматически и педаль свободна, проверьте, нет ли засорения в возвратной линии или перегиба соединения между гидроусилителем и бачком насоса. При обнаружении препятствия или перегиба перейдите к шагу 6, в противном случае перейдите к шагу 7.

6. Устраните препятствие или замените линию, если необходимо. Если состояние сохраняется, проверьте, не поврежден ли реакционный конец. В случае повреждения гидроусилитель следует заменить или отремонтировать.

7. Если педаль тормоза не заедает, а обратная линия свободна от препятствий, снимите крышку главного цилиндра.

8. Наблюдайте за тормозной жидкостью в бачке, быстро нажимая педаль тормоза на один дюйм.

9. Поверхность жидкости должна иметь движение или излив в передней части резервуара. Незначительное фонтанирование может произойти в заднем резервуаре. Если в переднем бачке не происходит движения или выплескивания жидкости, блок гидроусилителя неисправен и подлежит замене или ремонту.

Выполнение базовой проверки:

1. Двигатель (насос) выключен, нажмите и отпустите педаль тормоза четыре раза, чтобы сбросить все гидравлическое давление гидроусилителя.

2. Нажмите педаль тормоза и удерживайте ее с легким усилием, затем запустите двигатель. Если силовая часть работает правильно, педаль слегка опустится, а затем удержится. Для удержания педали в этом положении потребуется меньшее усилие. Если силовая часть НЕ работает, перейдите к шагу 3, в противном случае перейдите к шагу 4.

3. Если силовая часть не работает должным образом, проверьте уровень в резервуаре насоса. Если уровень низкий, добавьте жидкость и повторите базовую проверку плюс проверку гидравлической герметичности (шаги 4–5). Если уровень жидкости в норме, переходите к шагу 6. ​​

4. Проверка герметичности гидравлической системы рулевого управления: Тщательно очистите гидроусилитель и все шланговые соединения. Запустите двигатель и дайте ему поработать на холостом ходу. Если фитинги шлангов не протекают, переходите к шагу 5.

5. Проверьте гидроусилитель на герметичность. Нажмите на педаль тормоза с усилием примерно 100 фунтов. нажмите и удерживайте, проверяя фитинги шлангов гидроусилителя на наличие утечек. Не удерживайте педаль тормоза при нагрузке 100 фунтов. усилие в течение более пяти секунд за один раз. Если гидроусилитель протекает, он неисправен и подлежит замене или ремонту. Если течи в гидроусилителе или шлангах не обнаружено, не ремонтируйте и не заменяйте их.

6. Уровень жидкости в норме: проверьте натяжение и состояние приводного ремня. Если приводной ремень ослаблен или поврежден, затяните или замените его, как требуется, и повторите базовую проверку (шаги 1-2). Если скорость насоса низкая, отрегулируйте и повторите базовую проверку. Если скорость насоса в норме, выполните проверку расхода насоса и давления сброса.

7. Если производительность насоса ниже минимальной спецификации, замените и повторите базовую проверку. Если все тесты и проверки в порядке, усилитель неисправен и должен быть заменен или отремонтирован.

8. Если силовая часть работает, выполните следующие действия по порядку.

9. Проверка сохранения давления в гидроаккумуляторе: Запустите насос на среднюю скорость, приложите усилие к педали тормоза до 100 фунтов. не более чем на пять секунд, а затем заглушите двигатель.

10. Подождите 90 секунд и нажмите на тормоз. Два или более приложений должны поддерживаться питанием. Если приложения не поддерживаются усилителем, гидроусилитель неисправен и должен быть заменен или отремонтирован. Если приложения работают с питанием, перейдите к следующему шагу.

11. Тщательно очистите гидроусилитель и все шланговые соединения. Запустите двигатель и дайте ему поработать на холостом ходу. Если фитинги шлангов не протекают, перейдите к шагу 5.

12. Проверьте гидроусилитель на наличие утечек. Нажмите на педаль тормоза с усилием примерно 100 фунтов и удерживайте ее, проверяя фитинги шлангов гидроусилителя на наличие утечек. Не удерживайте педаль тормоза при нагрузке 100 фунтов. усилие в течение более пяти секунд за один раз. Если гидроусилитель протекает, он неисправен и подлежит замене или ремонту. Если течи в гидроусилителе или шлангах не обнаружено, не ремонтируйте и не заменяйте их. Выполните тест на герметичность тормозной системы.

13. Проверка герметичности тормозной системы – Нажмите и отпустите педаль тормоза несколько раз, затем удерживайте педаль нажатой со средним усилием от 25 до 35 фунтов. Если педаль не проваливается, гидравлическая система не протекает. Если педаль отваливается, переходите к следующему шагу.

Педаль отваливается под постоянным давлением – негерметична гидравлическая тормозная система. Проверьте наличие внешних утечек в колесных цилиндрах, суппортах, шлангах и магистралях. Если утечек не обнаружено, необходимы дополнительные диагностические действия.
