Строение двигателя: Устройство двигателей автомобиля и его компонентов

Устройство двигателя автомобиля — Статьи

Устройство двигателя автомобиля одновременно простое и сложное. Каждый профессиональный механик должен знать принцип его работы для осуществления ремонта. Водителю также не помешает знать строение данной системы, если он часто восстанавливает неполадки самостоятельно.

Это самая важная деталь машины и от его работоспособности зависит качество движения, скорость и динамика. Основной функцией данной системы является конвертация тепловой энергии в электрическую энергию путём сжигания бензина или другого вида топлива. Схема устройства показывает, что двигатель состоит из нескольких компонентов, и мы предлагаем обсудить основные моменты работы ДВС.

Какие бывают двигатели?

Системы различают согласно методу взаимодействия с топливом различного типа:

Способ подготовки горючей смеси может быть разным – бывает карбюраторный, инжекторный или газовый двигатель автомобиля, который относится к категории внешнего типа подготовки смеси для сжигания. Также есть системы внутреннего образования смеси.
Двигатели разделяют по типу используемого топлива – это может быть бензиновый, газовый или дизельный вариант. Также есть электродвигатель, однако он имеет совершенно другое строение.
Охлаждаются данные системы жидкостью или воздушным потоком.
Двигатель использует цилиндры, которые располагаются в ряд или в форме буквы V.
Жидкость может сжигаться в случае поворота ключа зажигания или в результате возгорания после сжатия.

Устройство и работа двигателя автомобиля зависят от типа использования топлива. Различают бензиновые, дизельные или газовые. Бензиновый вариант начинает вырабатывать энергию от воспламенения после поворота ключа зажигания. Топливо смешивается с воздухом и получается горючая смесь. Карбюратор или инжектор отвечает за её дозирование. Порция смеси зажигается от искры свечи.

Устройство двигателя на дизеле работает несколько по-другому. Топливо смешивается с воздухом, однако возгорание происходит в результате сжатия. Дизельная система подготавливает смесь внутри цилиндра – воздух и топливо поступает в цилиндр из разных источников. После поступления двух компонентов эта смесь сжимается и из-за большой разницы температуры воспламеняется. Некоторые производители используют системы быстрого впрыска топлива, где топливо зажигается от электрической искры.

Что касается газового двигателя автомобиля ВАЗ, то данный вид системы работает на газе пропан-бутан. Газ смешивается с воздухом и подаётся внутрь цилиндра. Принцип функционирования данной системы мало чем отличается от бензинового ДВС. Но если машина работает на газу, то рекомендуется изучать его характеристики и устройство работы.

Из каких механических компонентов состоит двигатель:

Механизм криво-шатунного типа.
Система распределения газа.
Топливная система.
Система для удаления выхлопных газов.
Механизм для зажигания.
Система для охлаждения двигателя.
Смазывающий механизм.
Из чего состоит двигатель внутреннего сгорания?

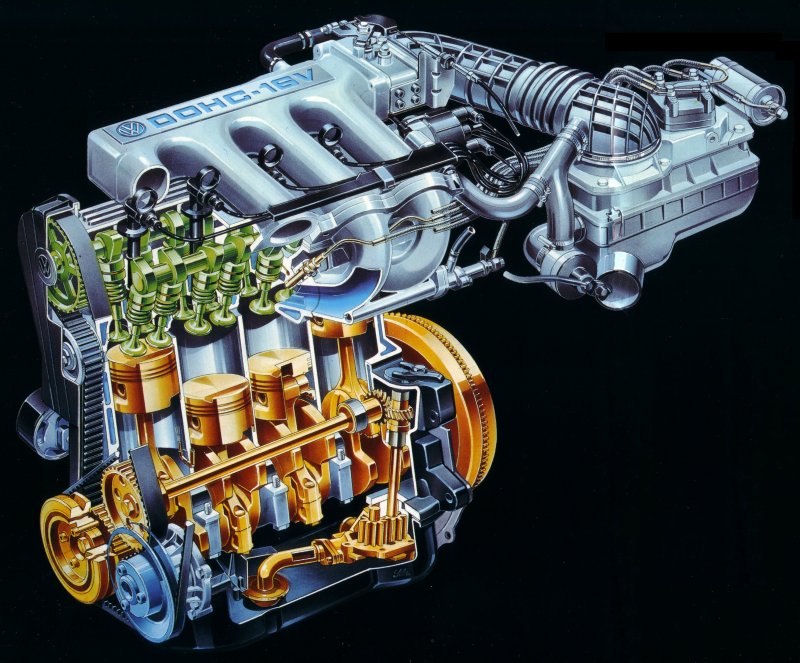

Рассмотрим особенности строения ДВС на примере стандартного двигателя с одним цилиндром. Внутри этой системы протекают различные процессы, и благодаря этому возникает крутящий момент. Колёса приводятся в движение, и вся конструкция перемещается по дороге.

Одна из самых важных запчастей ДВС – это цилиндр, внутри которого располагается поршень и коленвал. Поршень двигается вверх и вниз, а криво-шатунный механизм отвечает за преобразование движения коленвала.

К коленвалу прикрепляется маховик, который делает вращение коленчатого вала равномерным. В верхней части цилиндр закрыт головкой, и внутри этой части также находится впускной и выпускной клапан – эти клапаны закрывают каналы.

За открывание этих клапанов отвечает распредвал и передаточные детали. Распредвал работает за счёт шестерней коленчатого вала. Чтобы двигатель работал стабильно, в цилиндры постоянно должна поступать смесь топлива и воздуха. Эти два компонента должны подаваться в определённом количестве. Чтобы уменьшить трение деталей, уменьшить температуру и предотвратить быстрое изнашивание компонентов двигателя используется масло. Чтобы снизить температуру всего ДВС, используется система охлаждения воздухом или водой.

Как происходит работа ДВС?

Что касается двигателей поршневого типа, то они состоят из поршня, а верхняя часть шатунного механизма постоянно перемещается выше и ниже. В это время коленвал и другая часть шатунного механизма вращается по кругу. Если посмотреть на всю эту конструкцию со стороны, то коленвал вращается по кругу. За время оборота вала поршень успевает подняться выше и опуститься ниже.

Коленчатый вал вращается с постоянной скоростью, а быстрота колебания поршня может повышаться и уменьшаться. Самый маленький показатель быстроты колебаний наблюдается, когда поршень находится в самой высокой или нижней точке – ведь в верхней и нижней части поршень должен остановиться.

Четыре такта функционирования двигателя

Сердце автомобилей работает в четыре этапа, который называют тактами. Рассмотрим принцип работы:

Впуск. Коленвал ДВС совершает оборот на 360 градусов, а поршень продолжает движение вверх и вниз. Клапан открывается и закрывается. Внутри цилиндра формируется разрежение, благодаря которому одна порция смеси воздуха и топлива попадает в цилиндр. Также эта субстанция смешивается с выхлопными газами.
Сжатие. Когда в цилиндр попадает топливо, коленвал продолжает делать обороты и поршень продолжает двигаться. Температура понижается, и давление топливной смеси повышается.
Расширение и рабочий ход. Топливо зажигается от свечи – вся субстанция очень быстро сгорает, и температура внутри камеры значительно возрастает. Поршень быстро поднимается вверх и опускается вниз. Когда газообразная субстанция расширяется, то КПД поршня становится положительным. Это явление называется рабочим ходом.
Выпуск. Совершается ещё один оборот коленвала и одно движение поршня. Через открытый клапан выбрасываются отработанные газы, и всё начинается сначала.

Отметим, что принцип работы двигателей различного типа может отличаться от вышеописанного процесса. Если вы хотите серьёзно заняться ремонтом этой системы, то следует ознакомиться с конкретным видом ДВС, а уже потом делать соответствующие выводы. Для каждого водителя важно, чтобы его машина функционировала стабильно. По этой причине следует как можно чаще проводить диагностику автомобиля, чтобы можно было на раннем этапе определить поломку. Грамотный владелец машины всегда консультируется с мастером, а уже потом пытается устранить поломку самостоятельно.

Стоит ли ремонтировать всё самому или лучше поехать в ближайший автосервис для осмотра мотора? На этот вопрос вы можете ответить только сами. Если машина новая, то её можно обслужить по гарантии. Но если вы приобрели подержанный автомобиль, то можно произвести ремонт самому при наличии своих собственных инструментов.

Но самый простой и, чаще всего, быстрый вариант – это воспользоваться услугами СТО. Мы предлагаем не тратить время на поиски исполнителя, а отправиться на сайт Uremont.com, где собраны самые лучшие автосервисы вашего города. Там можно заказать услугу или связаться с компанией для уточнения деталей работы.

Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Строение двигателей / Хабр

Недавно наткнулся на прекрасный сайт (англ. ), который по полочкам размусоливает и показывает строение большинства типов двигателей. Попытаюсь вольно и сжато пересказать самое на мой взгляд главное, совсем по пальцам и как для самых маленьких. Конечно можно было бы позаимствовать точные определения из авторитетных источников, но такой любительский перевод обещает быть единственным в своем роде 🙂

А можете ли Вы сходу объяснить Вашей девушке, в чем отличие бензинового двигателя от дизельного? Четырёхтактного и двухтактного движков? Нет? Тогда приглашаю под кат.

Работающий четырёхтактный двигатель впервые был представлен немецким инженером Николаусом Отто в 1876, с этих пор он также известен под названием цикл Отто. Но все же корректнее называть его четырёхтактным. Четырёхтактный двигатель является, наверное, одним из самых распространенных типов двигателей в наше время. Он используется почти во всех автомобилях и грузовиках.

Под четырьма тактами подразумеваются: впуск, сжатие, рабочий ход, и выпуск. Каждый такт соответствует одному ходу поршня, вследствие этого рабочий процесс в каждом из цилиндров совершается за два оборота коленчатого вала.

Впуск

Во время впуска поршень двигается вниз, втягивая свежую порцию воздушно-топливной смеси через впускной клапан. Отличительной особенностью рассматриваемого двигателя являтся то, что впускной клапан открывается за счет вакуума, образовавшегося в результате движения поршня вниз.

Сжатие

Крутящий момент подымает поршень, а тот в свою очередь сжимает воздушно-топливную смесь. Впускной клапан закрывается возрастающей силой давления, возникшей в результате поднятия поршня.

Рабочий ход

В верхней точке такта сжатия искра воспламеняет сжатое топливо. При сгорании топлива высвобождается энергия, которая воздействует на поршень, заставляя его двигаться вниз.

Выпуск

Когда поршень достигает свою нижнюю точку, выпускной клапан открывается и выхлопные газы выгоняются из цилиндра движущимся наверх поршнем.

В двухтактном двигателе рабочий процесс в каждом из цилиндров совершается за один оборот коленчатого вала, то есть за два хода поршня. Такты сжатия и рабочего хода в двухтактном двигателе происходят так же, как и в четырехтактном, но процессы очистки и наполнения цилиндра совмещены и осуществляются не в рамках отдельных тактов, а за короткое время, когда поршень находится вблизи нижней мертвой точки, с помощью вспомогательного агрегата — продувочного насоса. Wiki

Так как в двухтактном двигателе на каждое движение коленчатого вала приходится один рабочий ход — двухтактные двигатели всегда мощнее четырехтактных (если брать двигатели одинакового объема). Важным фактором в пользу первых является их более простая и легкая конструкция. Эти двигатели получили распространение в бензо-пилах, лодочных моторах, снегоходах, легких мотоциклах и моделях самолетов.

Бесспорными минусами данного типа двигателей являются их неэкономичность, так как значительная доля топлива не выгорает и выбрасывается вместе с выхлопными газами.

Впуск

Воздушно-топливная смесь всасывается в кривошипную камеру благодаря ваккууму, который создается во время движения поршня вверх.

Сжатие в камере сгорания

Во время сжатия впусковой клапан закрывается давлением в кривошипной камере. Топливная смесь сжимается на последней стадии такта.

Движение топливной смеси/выпуск

Ближе к концу такта, поршень заставляет сжатую воздушно-топливную смесь двигаться по впускному каналу из кривошипной камеры в главный цилиндр. Воздушно-топливная смесь вытесняет выхлопные газы, которые покидают главный цилиндр через выпускной клапан. К сожалению, цилиндр также покидает некоторое количество невыгоревшего топлива, из-за чего конструкция двухтактного двигателя считается менее экономичной.

Сжатие

После чего поршень подымается, движимый крутящим моментом, и сжимает топливную смесь. (В этот момент под поршнем происходит следующий такт впуска).

Рабочий ход

На вершине такта свеча зажигания воспламеняет топливную смесь. Возникшая энергия заставляет поршень двигаться вниз до завершения цикла. (В этот момент внизу цилиндра топливо сжимается в кривошипной камере).

Особенностью дизельного двигателя является измененная система воспламенения топлива.

Создав свой тип двигателя в 1897 Рудольф Дизель заявил, что его двигатель является самым эффективным из когда-либо созданных. До сих пор его детище стоит в ряду самых экономичных двигателей.

Впуск

Впускной клапан открывается и свежий воздух (без топлива), засасывается в цилиндр.

Сжатие

Когда поршень подымается, воздух сжимается и температура в цилиндре возрастает. В конце такта воздух раскаляется настолько, что температуры становится достаточно дря воспламенения топлива

Впрыск

Возле вершины такта сжатия топливный инжектор впрыскивает топливо в цилиндр. При контакте с горячим воздухом топливо воспламеняется.

Рабочий ход

При сгорании топлива высвобождается энергия, которая воздействует на поршень, заставляя его двигаться вниз.

Выпуск

Выпускной клапан открывается, заставляя выхлопные газы покинуть цилиндр.

Роторно-поршневой двигатель Ванкеля удивительное творение, предлагающее очень замысловатую перепланировку четырех тактов Отто-цикла. Был разработан Феликсом Ванкелем в 50-х годах прошлого века.

В двигателе Ванкеля трехгранный ротор с кольцевой шестернью вращается вокруг фиксированого зубчатого вала в продолговатой камере.

В наше время наибольшие усилия по разработке и популяризации данного типа двигателя прилагает Mazda, но все же четерыхтактный двигатель остается наиболее популярным. Также АвтоВАЗ использует данный тип двигателя в автожирах.

• Преимущества перед обычными бензиновыми двигателями:
• низкий уровень вибраций. Роторно-поршневой двигатель полностью механически уравновешен, что позволяет повысить комфортность лёгких транспортных средств типа микроавтомобилей, мотокаров и юникаров
• главным преимуществом роторно-поршневого двигателя являются отличные динамические характеристики: на низкой передаче возможно без излишней нагрузки на двигатель разогнать машину выше 100 км/ч на более высоких оборотах двигателя (8000 об/мин и более), чем в случае конструкции обычного поршневого двигателя внутреннего сгорания.
• Высокая удельная мощность(л.с./кг), причины:
• меньшие в 1,5-2 раза габаритные размеры.
• меньшее на 35-40 % число деталей

• Недостатки:
• Быстрый износ
• Склонности к перегреву
• Сложность в производстве
• Меньшая экономичность при низких оборотах

Впуск

Воздушно-топливная смесь попадает через впускной клапан на этом этапе вращения.

Сжатие

Топливная смесь сжимается здесь.

Рабочий ход

Рабочий ход, топливная смесь воспламеняется здесь, вращая ротор по кругу.

Выпуск

Выхлопные газы выходят здесь

Этот типа двигателя может приводится в действие паром, но чаще его можно встретить в маленьких моделях самолетов, где он работает на сжатом воздухе или углекислом газу.

На этой анимации отображен резервуар с CO2. Сжатый CO2 — это жидкость, которая освобождаясь переходит в газообразное состояние или же другими словами — при нормальных атмосферной температуре и давлении жидкий углекислый газ кипит, следовательно мы не ошибемся если скажем, что данный тип двигателя работает на пару CO2.

Впуск

На вершине цикла поршневой палец давит на шариковый клапан впуская находящийся под большим давлением газ в цилиндр.

Рабочий ход

Газ расширяется двигая поршень вниз

Выпуск

Когда поршень открывается выпускной клапан, находящийся под давлением газ покидает цилиндр.

Окончание

Крутящий момент возвращается поршень наверх, чтобы завершить цикл.

Ракетные и турбореактивные двигатели, по словам автора, поразительны по своей конструкции, но анимация их работы по его мнению слишком скучна.

Ракетный двигатель

Ракетный двигатель — простейшие из своего семейства, поэтому начнем с него.

Для того, что функционировать в открытом космосе ракетные двигатели для своей работы требуют запас кислорода, ровно как и топлива. Кислородно-топливная смесь впрыскивается в камеру сгорания где она беспрерывно сгорает. Газ под большим давлением выходит через сопла, вызывая тягу в обратном направлении.

Чтобы опробовать этот принцип самому, надуйте игрушечный шарик и выпустите его из рук — ракетный двигатель работает почти так-же 😉

Турбореактивный двигатель

Турбореактивный двигатель работает по тому-же принципу что и ракетный, с той лишь особенностью, что необходимый для горения кислород он берет из атмосферы. По своей конструкции он наиболее эффективен на больших высотах с разряженным воздухом.

Момент схожести: топливо беспрерывно сгорает в камере сгорания как и в ракетном. Расширевшийся газ покидает камеру сгорания через сопла, образуя тягу в обратном направлении.

Отличия: На своем пути из сопла некоторое количество давления газа ипользуется, чтобы раскрутить турбину. Турбина — это серия винтов, соединенныходним валом. Между каждой парой винтов находится статор (направляющий аппарат компрессора). Этот аппарат помогает газу проходить через лопасти винтов более эффективно.

Перед двигателем турбинный вал раскручивает компрессор. Компрессор работает схоже с турбиной, только в обратную сторону. Его функцией является повышение давления воздуха, попадающего в двигатель. Турбина выталкивает воздух, а компрессор засасывает.

Турбовинтовой двигатель

Турбовинтовой двигатель схож турбореактивным, с той лишь особенностью, что газ покидающий камеру сгорания вращает в большей степени турбину, которая в свою очередь вращает винт преед двигателем. Он и создает тягу. Эффективен на малых высотах.

Турбовентиляторный двигатель

Турбовентиляторный двигатель — это что вроде компромисса между турбореактивным и турбовинтовым. Он работает как турбореактивный, но есть одна особенность: турбинный вал вращает внешний вентялятор, который имеет больше лопастей и крутится быстрее пропеллера. Это помогает данному двигателю оставаться эффективным на больших высотах, где воздух рязряжен.

Источники:
www.animatedengines.com

• Ultimate Visual Dictionary, DK Publishing Inc., 1999
• Building the Atkinson Cycle Engine, Vincent Gingery, David J Gingery Publishing, 1996
• The Stirling Engine Manual, James G. Rizzo, Camden Miniature Steam Services, 1995
• Modern Locomotive Construction, J. G. A. Meyer, 1892, reprinted by Lindsay Publications Inc., 1994
• Five Hundred and Seven Mechanical Movements, Henry T. Brown, 1896, reprinted by The Astragal Press, 1995
• Model Machines/Replica Steam Models, Marlyn Hadley, Model Machine Co., 1999
• Air Board Technical Notes, RAF Air Board, 1917, reprinted by Camden Miniature Steam Services, 1997
• Internal Fire, Lyle Cummins, Carnot Press, 1976
• Toyota Web site Prius specifications
• Steam and Stirling Engines you can build, book 2, various authors, Village Press, 1994
• Knight’s New American Mechanical Dictionary, Supplement Edward H. Knight, A.M., LL. D., Houghton, Mifflin and Company, 1884
• Thomas Newcomen, The Prehistory of the Steam Engine L. T. C. Rolt, David and Charles Limited, 1963
• An Introduction to Low Temperature Differential Stirling Engines James R. Senft, Moriya Press, 1996
• An Introduction to Stirling Engines James R. Senft, Moriya Press, 1993

UPD: Добавил двигатели Ванкеля и CO2, они мне показались наиболее интересными и практически полезными.
UPD2: Добавил описание целого семейства реактивных двигателей: ракетный, турбореактивный, турбовинтовой, турбовентиляторный.

30 Основные части автомобильного двигателя со схемой

Какие основные части автомобильного двигателя? Почему важно их знать? Продолжайте читать, чтобы узнать!

Транспортные средства движутся в результате сочетания двух процессов в двигателе внутреннего сгорания (ДВС). Воспламенение и сгорание топлива происходит в самом двигателе. Затем двигатель частично преобразует энергию сгорания в тепло и механический крутящий момент.

Для этого двигатель состоит из нескольких отдельных компонентов, которые работают одновременно (все основные).

Блок цилиндров является основой двигателя автомобиля и часто изготавливается из алюминия или железа. В нем размещены почти все основные компоненты двигателя, такие как поршни, коленчатый вал и шатуны, и он разделен на три фиксированные секции: головка блока цилиндров, блок и картер.

Типичный двигатель внутреннего сгорания состоит примерно из 200 деталей, которые необходимо обслуживать и, возможно, заменять в случае износа. Электромобиль сокращает это число примерно до 20 деталей.

Двигатель вашего автомобиля

Автомобильный двигатель представляет собой сложный узел, использующий энергию сгорания воздуха и топлива для создания механического движения. Когда автомобиль работает, двигатель забирает воздух из системы впуска. Этот воздух смешивается с топливом, подаваемым топливными форсунками.

Затем смесь сжимается и воспламеняется внутри двигателя, создавая серию небольших взрывов, поддерживающих непрерывное вращение двигателя. Вращающее усилие двигателя передается на ведущие колеса через трансмиссию, которая приводит в движение автомобиль.

Если вы человек, которого замучил его старый двигатель, мы рекомендуем пикап хлама от USJunkCars. Они работают по всей территории США с 2007 года. Получите CA$H за свой старый автомобиль с обслуживанием в тот же день!

Дополнительные ресурсы: Как работает автомобильный двигатель?

Детали автомобильного двигателя Схема

Несмотря на то, что двигатель состоит из нескольких компонентов, мы составили список наиболее важных деталей автомобильного двигателя и их функций, обеспечивающих питание вашего автомобиля. Обратитесь к схеме, чтобы определить, где они находятся на вашем двигателе.

Engine Parts Name

The list of Car Engine parts Name:

• Gudgeon pin
• Cam
• Flywheels
• Head gasket
• Cylinder Liner
• Crank Case
• Distributor
• Distributor o ring
• Cylinder headcover
• Резиновая втулка
• Шкив распределительного вала
• Масляный фильтр
• Водяной насос
• Шкив привода ГРМ
• Сливной болт масляного поддона

Похожие статьи :

• 30 Основные части автомобиля со схемой
• Список автозапчастей
• Что такое автомобильный двигатель и как он работает?

Детали автомобильного двигателя

Различные детали, из которых состоит двигатель вашего автомобиля, состоят из блока цилиндров, камеры сгорания, головки цилиндров, поршней, коленчатого вала, распределительного вала, цепи привода ГРМ, системы клапанов. , клапаны, коромысла, толкатели/подъемники, топливные форсунки и свечи зажигания.

1. Блок цилиндров

Блок цилиндров является основной частью двигателя. Часто сделанный из алюминия или железа, он имеет несколько отверстий для размещения цилиндров, а также для обеспечения путей потока воды и масла для охлаждения и смазки двигателя. Масляные пути уже, чем пути потока воды.

Блок цилиндров также содержит поршни, коленчатый вал, распределительный вал и от четырех до двенадцати цилиндров, в зависимости от автомобиля, в ряд, также известный как рядный, плоский или в форме буквы V.

Все остальные части мотора прикручены к нему болтами. Внутри блока происходит волшебство, например, горение.

2. Поршень

Представляют собой цилиндрический аппарат с плоской поверхностью сверху. Роль поршня заключается в передаче энергии, созданной при сгорании, коленчатому валу для приведения в движение автомобиля. Поршни перемещаются вверх и вниз внутри цилиндра дважды при каждом вращении коленчатого вала.

Поршни двигателей, вращающихся со скоростью 1250 об/мин, будут перемещаться вверх и вниз 2500 раз в минуту. Внутри поршня лежат поршневые кольца, которые помогают создавать компрессию и уменьшают трение от постоянного трения цилиндра.

3. Головка цилиндра

Крепится к двигателю болтами цилиндра, уплотняется прокладкой головки.

Головка блока цилиндров содержит множество элементов, включая пружины клапанов, клапаны, толкатели, толкатели, коромысла и распределительные валы для управления проходами, которые обеспечивают подачу всасываемого воздуха в цилиндры во время такта впуска.

А также выпускные каналы, выводящие отработавшие газы во время такта выпуска.

Связанные статьи :

• Что такое блок двигателя?
• Что такое поршень двигателя?
• Что такое головка блока цилиндров?

4. Коленчатый вал

Коленчатый вал расположен в нижней части блока цилиндров, в шейках коленчатого вала (область вала, которая опирается на подшипники).

Этот тщательно обработанный и сбалансированный механизм соединяется с поршнями через шатун.

Подобно тому, как работает домкрат из коробки, коленчатый вал превращает движение поршня вверх и вниз в возвратно-поступательное движение со скоростью двигателя.

5. Распредвал

В зависимости от автомобиля распределительный вал может быть расположен либо в блоке цилиндров, либо в головках цилиндров.

Многие современные автомобили имеют их в головках цилиндров, также известных как двойной верхний распределительный вал (DOHC) или одинарный верхний распределительный вал (SOHC), и поддерживаются последовательностью подшипников, которые смазываются маслом для увеличения срока службы.

Роль распределительного вала заключается в регулировании момента открытия и закрытия клапанов, получении вращательного движения от коленчатого вала и передаче его движениям вверх и вниз для управления движением толкателей, толкателей, коромыслов, и клапаны.

6.

Ремень/цепь ГРМ

Ремень ГРМ, цепь ГРМ или ГРМ — это часть двигателя, которая синхронизирует вращение коленчатого и распределительного валов, так что клапаны двигателя открываются и закрываются в нужное время во время работы каждого цилиндра. такты впуска и выпуска.

В двигателе с интерференцией ремень или цепь ГРМ также имеют решающее значение для предотвращения удара поршня о клапаны. Ремень ГРМ обычно представляет собой зубчатый ремень, приводной ремень с зубьями на внутренней поверхности. Цепь ГРМ представляет собой роликовую цепь.

Ремень изготовлен из сверхпрочной резины с шестернями для захвата шкивов распределительного и коленчатого валов. Цепь, как и ваша велосипедная цепь, наматывается на шкивы с зубьями.

Статьи по теме :

• Что такое коленчатый вал и как он работает?
• Сколько стоит замена ремня ГРМ?
• Что такое распределительный вал и как он работает?

7. Клапаны двигателя

Клапаны двигателя представляют собой механические компоненты, используемые в двигателях для регулирования потока воздуха, топлива и выхлопных газов в камерах сгорания или головке цилиндров во время работы двигателя.

Работа клапана очень проста: кулачок толкает клапаны вниз в цилиндр против пружины, открывая клапан, чтобы газы могли течь, а затем позволяя клапану закрыться под действием пружины.

Давление в камере сгорания довольно аккуратно помогает закрыть клапан.

8. Масляный поддон

Масляный поддон является жизненно важной, хотя и простой, частью системы смазки вашего двигателя. Масло циркулирует по частям вашего двигателя, чтобы поддерживать их смазку. Это уменьшает трение, поэтому все работает гладко. Без масла трение быстро разрушит ваш двигатель.

Масляный поддон удерживает масло, содержащееся в системе смазки, поэтому важно, чтобы масло не вытекало. Поскольку это металлическая деталь, прикрепленная к другой металлической детали, между масляным поддоном и той частью двигателя, к которой он прикреплен, имеется прокладка.

9.

Камера сгорания

Камера сгорания — это часть цилиндра, в которой воспламеняется топливно-воздушная смесь. Когда поршень сжимает топливно-воздушную смесь и вступает в контакт со свечой зажигания, смесь сгорает и выталкивается из камеры сгорания в виде энергии.

В цилиндре находятся многие важные компоненты двигателя внутреннего сгорания, включая сопло форсунки, поршень, свечу зажигания, камеру сгорания и другие.

Статьи по теме :

• Что такое клапан двигателя и как он работает?
• Что такое топливный насос и типы систем впрыска?
• Что такое камера сгорания?

10.

Впускной коллектор ld

Впускной коллектор в автомобиле – это часть двигателя, которая распределяет поток воздуха между цилиндрами. Часто впускной коллектор удерживает дроссельную заслонку (корпус дроссельной заслонки) и некоторые другие компоненты.

В некоторых двигателях V6 и V8 впускной коллектор может состоять из нескольких отдельных секций или частей.

Всасываемый воздух проходит через воздушный фильтр, впускной патрубок (шноркель), затем через корпус дроссельной заслонки в камеру впускного коллектора, затем через направляющие и в цилиндры. Дроссельный клапан (корпус) регулирует обороты двигателя, регулируя объем воздушного потока.

11.

Выпускной коллектор

Выпускной коллектор, как правило, представляет собой простой узел из чугуна или нержавеющей стали, который собирает выхлопные газы двигателя из нескольких цилиндров и подает их в выхлопную трубу. Он соединен с выпускными клапанами. Его конструкция аналогична впускному коллектору.

Выпускной коллектор выполняет одинаковую функцию как в бензиновых, так и в дизельных двигателях, в обоих случаях он отводит выхлопные газы.

12.

Впускные и выпускные клапаны

Впускные и выпускные клапаны используются для контроля и регулирования подачи топлива (или воздуха) в двигатель для сжигания и выхлопных газов, выходящих из цилиндра соответственно.

Они предусмотрены либо на головках цилиндров, либо на стенках цилиндров. Обычно они имеют грибовидную головку.

В случае бензиновых двигателей смесь воздуха и топлива поступает через впускной клапан. А вот в дизелях через впускной клапан поступает только воздух. Выпускной клапан в обоих случаях предназначен для выпуска выхлопных газов.

Впускные клапаны соединены с впускным коллектором, а выпускные клапаны соединены с выпускным коллектором. Как впускной, так и выпускной коллекторы обсуждались выше.

Похожие статьи:

• Что такое впускной коллектор?
• Что такое выпускной коллектор?
• Что такое топливная система?

13.

Свеча зажигания

Свеча зажигания представляет собой устройство для подачи электрического тока от системы зажигания в камеру сгорания двигателя с искровым зажиганием для воспламенения сжатой топливно-воздушной смеси электрической искрой при сдерживании горения давление внутри двигателя.

Свеча зажигания имеет металлический корпус с резьбой, электрически изолированный от центрального электрода керамическим изолятором.

Центральный электрод, который может содержать резистор, соединяется сильноизолированным проводом с выходной клеммой катушки зажигания или магнето.

14.

Шатун

Шатун — это часть поршневого двигателя, которая соединяет поршень с коленчатым валом. Шатун вместе с кривошипом преобразует возвратно-поступательное движение поршня во вращение коленчатого вала.

Шатун необходим для передачи сжимающих и растягивающих усилий от поршня. В наиболее распространенной форме в двигателе внутреннего сгорания он позволяет поворачиваться на конце поршня и вращаться на конце вала.

Предшественником шатуна является механическое соединение, используемое водяными мельницами для преобразования вращательного движения водяного колеса в возвратно-поступательное движение.

15.

Поршневое кольцо

Поршневое кольцо представляет собой металлическое разрезное кольцо, которое крепится к наружному диаметру поршня в двигателе внутреннего сгорания или паровом двигателе.

Основными функциями поршневых колец в двигателях являются:

• Герметизация камеры сгорания для минимальных потерь газов в картер.
• Улучшение теплопередачи от поршня к стенке цилиндра.
• Поддержание надлежащего количества масла между поршнем и стенкой цилиндра
• Регулирование расхода моторного масла путем соскребания масла со стенок цилиндра обратно в поддон.

Большинство поршневых колец изготавливаются из чугуна или стали.

Статьи по теме :

• Что такое поршневое кольцо?
• Что такое свеча зажигания?
• Что такое шатун?

16. Поршневой палец

Поршневой палец, также известный как поршневой палец, является важным компонентом двигателя внутреннего сгорания.

Создает соединение между шатуном и поршнем. Поршневые пальцы также можно использовать с шатунами и колесами или кривошипами.

17. Кулачок

Являются неотъемлемой частью распределительных валов. Из-за кулачков распределительный вал известен как распределительный вал. Кулачки установлены на распределительном валу для управления синхронизацией впускных и выпускных клапанов.

Теперь мы говорим о самой важной части двигателя автомобиля.

18. Маховик

Маховик представляет собой механическое устройство, использующее сохранение углового момента для накопления энергии вращения; форма кинетической энергии, пропорциональная произведению момента инерции на квадрат скорости вращения.

Крутящий момент, обеспечиваемый двигателем, неоднороден и носит колебательный характер. Если транспортное средство продолжает двигаться с этой колеблющейся мощностью. Это доставит огромный дискомфорт водителю, а также уменьшит срок службы различных его частей.

Следовательно, для решения проблемы неустойчивой нагрузки используется маховик. Маховик обычно устанавливается на распределительный вал. Он сохраняет крутящий момент, когда его значение высокое, и освобождает его, когда его значение низкое в рабочем цикле. Он действует как буфер крутящего момента.

19. Прокладка

Прокладка представляет собой кольцо или лист из эластичного материала, используемого в статических условиях для герметизации соединений, фланцев и других сопрягаемых поверхностей для предотвращения утечек.

В двигателях обычно используются различные типы прокладок:

• Прокладка головки блока цилиндров: Прокладка головки блока цилиндров обеспечивает уплотнение между блоком цилиндров и головкой цилиндров. Его цель состоит в том, чтобы герметизировать продукты сгорания внутри цилиндров и предотвратить утечку охлаждающей жидкости или моторного масла в цилиндры. Негерметичность прокладки головки блока цилиндров может привести к плохой работе двигателя и/или его перегреву.
• Прокладка впускного коллектора: Прокладка впускного коллектора закрывает небольшой зазор между коллектором и двигателем, предотвращая утечку воздуха, охлаждающей жидкости и масла. Со временем прокладка впускного коллектора подвергается сильному износу. В конце концов, он может треснуть или деформироваться, что приведет к протечкам.
• Прокладка выпускного коллектора: Прокладка выпускного коллектора обычно представляет собой многослойную прокладку, содержащую металл и другие материалы, предназначенные для обеспечения наилучшего уплотнения. Поскольку прокладка выпускного коллектора является первой в выхлопной системе, это очень важное уплотнение, которое следует проверять в случае возникновения каких-либо проблем.
• Прокладка водяного насоса : Прокладка водяного насоса представляет собой кольцеобразную деталь, изготовленную из прочного материала, способного выдерживать различные температуры. Водяной насос является одним из основных компонентов, который проталкивает охлаждающую жидкость вокруг двигателя, поэтому между ним и блоком двигателя может возникнуть утечка, если он не имеет подходящей прокладки водяного насоса, обеспечивающей его герметичность.
• Прокладка масляного поддона : Сама прокладка масляного поддона уплотняет масляный поддон к нижней части блока цилиндров и предотвращает утечку масла при его перемещении из поддона в двигатель и обратно. Однако, поскольку масло течет постоянно, ни одно транспортное средство не защищено от утечек масла. Часто утечка масла связана с масляным поддоном или изношенной прокладкой масляного поддона.

Статьи по теме :

• Что такое прокладка ГБЦ?
• Что такое кулачок и типы кулачка?
• Что такое Маховик?

20. Гильза цилиндра

Гильза цилиндра представляет собой тонкую металлическую деталь в форме цилиндра, которая вставляется в блок двигателя и образует цилиндр. Это одна из наиболее важных функциональных частей, составляющих внутреннюю часть двигателя.

Гильза цилиндра, служащая внутренней стенкой цилиндра, образует поверхность скольжения для поршневых колец, удерживая внутри смазку.

Во время эксплуатации гильза цилиндра подвергается износу из-за трения поршневых колец и юбки поршня. Этот износ сводится к минимуму за счет тонкой масляной пленки, покрывающей стенки цилиндров, а также за счет слоя глазури, который естественным образом образуется при обкатке двигателя.

21. Картер картера

Картер представляет собой корпус для коленчатого вала поршневого двигателя внутреннего сгорания. В большинстве современных двигателей картер встроен в блок цилиндров.

В двухтактных двигателях обычно используется схема сжатия картера, в результате чего топливно-воздушная смесь проходит через картер перед поступлением в цилиндр(ы). Эта конструкция двигателя не предусматривает масляного поддона в картере.

Четырехтактные двигатели обычно имеют масляный поддон в нижней части картера, и большая часть моторного масла удерживается внутри картера.

Топливно-воздушная смесь не проходит через картер в четырехтактном двигателе, однако небольшое количество выхлопных газов часто попадает в виде «прорыва» из камеры сгорания.

Картер часто образует нижнюю половину шеек коренных подшипников (с крышками подшипников, образующими другую половину), хотя в некоторых двигателях картер полностью окружает шейки коренных подшипников.

22. Распределитель двигателя

Распределитель представляет собой закрытый вращающийся вал, используемый в двигателях внутреннего сгорания с искровым зажиганием, которые имеют механическую синхронизацию зажигания.

Основной функцией распределителя является направление вторичного или высоковольтного тока от катушки зажигания к свечам зажигания в правильном порядке зажигания и в течение правильного периода времени.

За исключением систем магнето и многих современных двигателей с компьютерным управлением, в которых используются датчики угла поворота/положения коленчатого вала, в распределителе также имеется механический или индуктивный выключатель для размыкания и замыкания первичной цепи катушки зажигания.

23. Уплотнительное кольцо распределителя

Распределители обычно используют уплотнительное кольцо специального размера, которое надевается на вал распределителя для его уплотнения с двигателем, называемое уплотнительным кольцом распределителя.

Уплотнительное кольцо распределителя просто герметизирует корпус распределителя с двигателем, чтобы предотвратить утечку масла в основании распределителя. Когда уплотнительное кольцо выходит из строя, это может привести к утечке масла из основания распределителя, что может привести к другим проблемам.

24. Крышка головки блока цилиндров

Во многих современных четырехтактных двигателях в крышке головки блока цилиндров размещены верхние исполнительные элементы блока управления двигателем, а также клапаны вентиляции картера со всеми его периферийными устройствами.

Дополнительно защищает двигатель от грязи и других посторонних предметов.

25. Резиновая втулка

Резиновые втулки используются для защиты или закрытия отверстий и уменьшения вибрации. Вставка резиновой втулки поможет устранить острые края и предохранит клапан двигателя от прохождения через отверстие. Резиновая втулка поможет защитить клапан от повреждений.

26. Шкив распределительного вала

Шкив распределительного вала является частью системы газораспределения в двигателе, используемой для управления скоростью вращения распределительного вала, компонента, который управляет тарельчатыми клапанами, отвечающими за впуск и выпуск воздуха в цилиндрах.

Кулачковый шкив сочленяется с цепью ГРМ, чтобы распредвал вращался синхронно с коленчатым валом.

27. Масляный фильтр

Масляный фильтр вашего автомобиля также удаляет отходы. Он захватывает вредный мусор, грязь и металлические фрагменты в моторном масле, обеспечивая бесперебойную работу двигателя вашего автомобиля.

Без масляного фильтра вредные частицы могут попасть в моторное масло и повредить двигатель. Фильтрация мусора означает, что ваше моторное масло остается чистым и дольше.

28. Шкив привода зубчатого ремня

Шкив зубчатого ремня представляет собой специальную систему шкивов с зубьями или выемками по внешнему диаметру корпуса шкива.

Зубья или выемки на внешней стороне шкива не используются для передачи мощности. Скорее, они задействуют ремень шкива, помогая синхронизировать и предотвращая несоосность.

29. Водяной насос

Водяной насос автомобиля представляет собой насос с ременным приводом, который получает мощность от коленчатого вала двигателя. Водяной насос, выполненный в виде центрифуги, всасывает охлажденную жидкость из радиатора через центральный вход насоса.

Затем жидкость циркулирует наружу в двигатель и обратно в систему охлаждения автомобиля.

Статьи по теме :

• Что такое автомобильный водяной насос?
• Что такое фильтр двигателя и их различные типы?
• 51 Основные проблемы с двигателем и способы их устранения

30. Сливной болт масляного поддона

Пробка для слива масла обычно расположена в нижней части двигателя на масляном поддоне. Он используется для слива масла из поддона во время замены масла. Если вы заметили утечку на масляной пробке, в некоторых случаях это может быть просто замена прокладки.

Если болт или масляный поддон имеют поперечную резьбу, вам может понадобиться новая пробка для слива масла. В некоторых случаях пробка для слива масла увеличенного размера нарежет новую резьбу, что поможет вам избежать замены всего масляного поддона.

Общие проблемы с двигателем

При таком количестве механизмов, выполняющих множество задач с молниеносной скоростью, со временем детали могут начать изнашиваться, что приведет к изменению поведения автомобиля. Вот наиболее распространенные проблемы с двигателем и связанные с ними симптомы:

• Плохая компрессия — Приводит к потере мощности, пропуску зажигания или невозможности запуска.
• Треснувший блок двигателя — вызывает перегрев, дым из выхлопных газов или утечки охлаждающей жидкости, обычно обнаруживаемые сбоку двигателя.
• Поврежденные поршни, кольца и/или цилиндры – Демонстрируют дребезжащие звуки, синий дым из выхлопной трубы, неровный холостой ход или непройденный тест на выбросы.
• Сломанные или изношенные шатуны, подшипники и штифты – вызывают постукивание или тиканье, низкое давление масла, наличие металлической стружки в моторном масле или дребезжание при ускорении.

Автомобильные двигатели могут показаться сложными, но их задача проста: двигать ваш автомобиль вперед. Поскольку так много компонентов работают вместе, чтобы создать это движение, крайне важно, чтобы ваш автомобиль получал надлежащее техническое обслуживание, чтобы обеспечить его долговечность.

Регулярная плановая замена масла, промывка жидкости и замена ремней и шлангов в рекомендуемое время — отличный способ предотвратить досадное обстоятельство отказа двигателя.

Детали двигателя Видео

Статьи по теме :

• Разные типы автомобилей, объяснения стилей кузова
• Что такое список автозапчастей?
• 10 лучших советов по чистке салона автомобиля
• Как заменить спущенную шину?
• Как работает автомобильный двигатель?
• Какие основные части автомобиля?
• Какие части кузова автомобиля?
• Что такое внутренние части автомобиля?

Часто задаваемые вопросы.

Из каких частей состоит автомобильный двигатель?

Различные детали, из которых состоит двигатель вашего автомобиля, включают: блок цилиндров, камеру сгорания, головку блока цилиндров, поршни, коленчатый вал, распределительный вал, цепь привода ГРМ, клапанный механизм, клапаны, коромысла, толкатели/толкатели, топливные форсунки и Свечи зажигания.

Какие основные части двигателя?

В общих чертах двигатель можно разделить на три основные части: головку, блок и масляный поддон.
1. Головка блока цилиндров — это канал, по которому топливо поступает в камеру двигателя и выходит отработавшие газы. Его ключевыми компонентами являются распределительные валы, клапаны и свеча зажигания.
2. В блоке цилиндров происходит все сгорание. Ключевыми компонентами здесь являются камера сгорания, поршень и коленчатый вал.
3. Масляный поддон представляет собой самую нижнюю часть двигателя. Основными его элементами являются масляный поддон и масляный фильтр.

Какие 7 компонентов двигателя?

7 компонентов автомобильного двигателя:
1. Блок цилиндров. Блок цилиндров является важнейшей деталью и основой двигателя автомобиля.
2. Головка блока цилиндров.
3. Поршень или Торак.
4. Поршневой шток или шатун.
5. Коленчатый вал.
6. Картер или масляный поддон.

Сколько компонентов в двигателе?

Типичный двигатель внутреннего сгорания состоит примерно из 200 деталей, которые необходимо обслуживать и, возможно, заменять в случае износа. Электромобиль сокращает это число примерно до 20 деталей.

самые важные и функции

Перейти к содержимому

Предыдущий Следующий

• Посмотреть увеличенное изображение

Какие основные части автомобильного двигателя ? Почему важно их знать? Продолжайте читать, чтобы узнать!

Транспортные средства движутся в результате сочетания двух процессов, происходящих в двигателе внутреннего сгорания (ДВС): воспламенение и сгорание топлива происходит внутри самого двигателя. Затем двигатель частично преобразует энергию сгорания в тепло и механический крутящий момент.

Для этого двигатель состоит из нескольких отдельных компонентов, работающих одновременно (все они необходимы).

Основные детали автомобильного двигателя

В этом посте рассматриваются четыре наиболее важные основные части автомобильного двигателя, начиная с цилиндров и заканчивая распределительным валом:

Блок цилиндров 3

Блок цилиндров является основой двигателя автомобиля и часто из алюминия или железа . В нем размещены почти все основные компоненты двигателя, такие как поршни, коленчатый вал и шатуны, и он разделен на три фиксированные секции: головка блока цилиндров, блок и картер.

В его отверстиях находятся цилиндры (4-16 металлических трубок, в зависимости от типа автомобиля), которые в зависимости от диаметра определяют рабочий объем двигателя. При этом происходит сгорание топлива и возвратно-поступательное движение поршня. Некоторые другие отверстия в двигателе — это столь необходимые пути потока охлаждающей жидкости и масла 9. 0172, требуется для охлаждения и смазки.

2. Поршни и коленчатый вал

Сила вращения, создаваемая на колесах, начинается с движения поршня. Поршни отвечают за передачу энергии , которая создается во время цикла сгорания, и передачу ее на коленчатый вал, приводящий в движение наши автомобили.

Поршни делают это, двигаясь вверх и вниз внутри цилиндров под действием тепла и расширяющихся газов. Коленчатый вал двигателя, который через шатуны соединен с поршнями, затем вращается и приводит в движение ведущие колеса автомобиля.

Он расположен в нижней части блока цилиндров и предназначен для преобразования линейного движения поршня (вверх и вниз) во вращательное и возвратно-поступательное движение , работающее на частоте вращения двигателя.

Это тщательно обработанный компонент, так как для правильной работы требуется очень точная балансировка . Он имеет отверстия, чтобы гарантировать, что он не потеряет баланс при вращении на высокой скорости.

Сопутствующее содержание: Основная роль звездочки кривошипа в цепи привода ГРМ

4. Распределительный вал

Распредвал или распределительный вал является основным корпусом двигателя. Его основная роль заключается в регулировании момента открытия и закрытия клапанов, путем нажатия на конец стержня клапана. Без него было бы невозможно запустить двигатель.

С другой стороны распределительный вал поглощает вращательное движение коленчатого вала и переводит его обратно в поступательное движение.

Продолжайте читать: Какие запчасти для автомобилей самые важные

Важность охлаждения двигателя

Хотя правильное функционирование всех основных частей автомобильного двигателя, упомянутых выше, будет определять производительность двигателя вашего автомобиля, существуют и другие жизненно важные элементы для правильной работы двигателя. двигателя, например системы охлаждения.

При запуске двигатель может нагреваться до высоких температур из-за сгорания и постоянного движения его компонентов. Это, без правильной системы охлаждения, чтобы помочь отвод тепла двигателя от системы , может привести к перегреву двигателя и поломке, во многих случаях даже к катастрофическим последствиям для двигателя.

Под кожухом ремня ГРМ спрятан водяной насос, сердце системы охлаждения, обеспечивающее правильную работу двигателя.

Проталкивая охлаждающую жидкость через блок двигателя автомобиля, тепло может выходить наружу. Без него двигатель перегреется и выйдет из строя.

DOLZ предоставляет вам запчасти высшего качества для автомобилей: водяные помпы для легковых и коммерческих автомобилей, термостаты и комплекты ГРМ, как цепные, так и ременные. Просмотрите наш широкий ассортимент продукции и наслаждайтесь полным опытом. Ваш выбор в области безопасности с 1934 года.

Поиск

Поиск:

Последние записи

• Эволюция производственных затрат
  10 ноября 2022 г.
