Неисправности датчика фаз ВАЗ 2112 (16 клапанов)

Датчик фаз ВАЗ 2112 16 клапанов, который известен многим автолюбителям как «датчик положения распредвала», представляет собой обыкновенное устройство, способствующее нормальному функционированию работы мотора в автомобиле. Он установлен на всех моделях ВАЗа с 16-ти клапанным мотором. Также его можно встретить на 8-ми клапанных двигателях с показателем нормы токсичности евро-3 и фазированным впрыском топлива.

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

1. При включении зажигания двигателя начинает около 3-4 секунд вращаться стартер, после чего мотор постепенно запускается в работу и включается чек эйндж. В подобной ситуации, в момент запуска, когда до электронного блока управления (ЭБУ) не доходят никакие показаний с датчика фаз, то система автоматически переключается на работу мотора, основанную на показателях системы зажигания (согласно ДПКВ).

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

Замена датчика

Для смены неработающего датчика понадобится:

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.

Датчик коленвала ВАЗ 2112: где находится, замена

Датчик положения коленчатого вала (далее — ДПКВ) служит для передачи цифрового сигнала электронному блоку управления об изменении положения зубчатого диска, установленного на коленвале.

ДПКВ – составной элемент электронной системы управления двигателем. Механизмом оснащены модели ВАЗ 2107 – 2170.

В процессе систематической эксплуатации технического средства контролер изнашивается, преждевременно выходи из строя. Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.

Обзор датчика

Содержание

• Обзор датчика
  • Пошаговая инструкция по самостоятельной диагностике
  • Причины преждевременного износа ДПКВ
• Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2112
  • Рекомендации по обслуживанию контролера

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры.

ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора. Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Запуск двигателя осложнен;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности мотора;
• Детонация;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок. Крайне важно провести комплексную диагностику с применением цифрового оборудования.

Название / каталожный артикул	Цена в рублях
ВАЗ-2110-2112 AU000080	От 350 — 400
402. 3847	От 350 – 400
191.3847	От 350 – 400
2112-3847010-04	От 350 — 400
2112-3847010	От 350 – 400
476438	От 350 – 400
ЭМИ 2112-3847010 (16 клапанов)	От 350 – 400
АСТРО 402.3847	От 350 – 400
АВТОТРЕЙД ВАЗ-2110-12	От 350 — 400

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 570 – 750 Ом;
• Индуктивность обмотки: 250 мГц;
• Минимальная амплитуда напряжения датчика: 0.3В;
• Максимальная амплитуда напряжения датчика: 225В;
• Габариты: 30x45x69 мм;
• Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

• Из-под днища машины отсоединяем клеммы с датчика.
• Подводим концевики к контактам;
• Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
• Проводим фактические замеры;
• Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без проведения промежуточной профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2112

Необходимые материалы, инструменты:

• ключ на «10»;
• головка, вороток;
• ветошь;
• дополнительное освещение по мере необходимости;
• новый ДПКВ;
• отвертка с плоским наконечником.

Регламент:

• помещаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
• с торцевой части мотора, в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону;
• выкручиваем винт (на «10») – фиксатор с датчика;

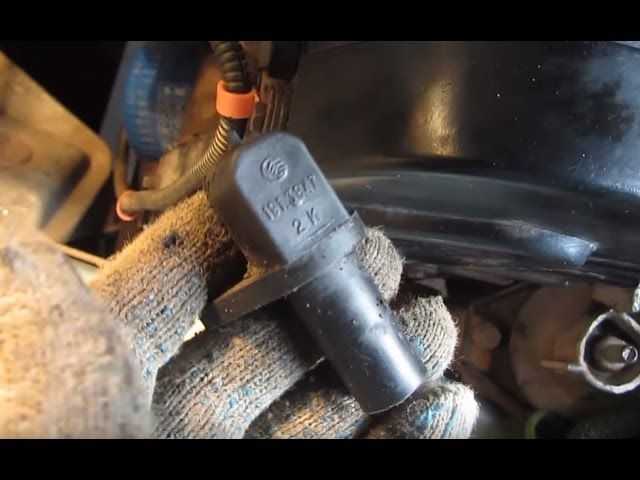

• извлекаем контролер;
• проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
• вставляем новый контролер;
• привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

Рекомендации по обслуживанию контролера

• строго соблюдать регламент автопроизводителя;
• не нарушать сроки проведения технического осмотра;
• покупать и устанавливать преимущественно оригинальные детали;
• работы по установке проводите своими силами при наличии достаточного опыта.

Средний ресурс эксплуатации ДПКВ 70000 км и более.

Датчики положения коленчатого вала

Современные двигатели должны знать положение коленчатого и распределительного валов. Почему? Синхронизация клапанов, топливных форсунок и катушек зажигания постоянно оптимизируется для наиболее эффективного сгорания в зависимости от нагрузки и скорости двигателя. Но другая причина знать положение коленчатого вала — обнаружение пропусков зажигания.

Рефлекторные кольца

Рефлекторное кольцо или тональное кольцо для датчика положения коленчатого вала устанавливается на коленчатый вал либо на конце, либо в центре на некоторых двигателях. На некоторых двигателях кольцо находится на маховике.

По внешней окружности кольца расположены зубья, не все из которых идентичны. Шаблон будет иметь несколько более крупных зубцов, которые действуют как контрольные маркеры, которые создают контрольный шаблон, который интерпретируется модулем управления двигателем для расчета положения или угла коленчатого вала.

Датчик положения коленчатого вала может быть на эффекте Холла, индуктивным или, в очень и очень редких случаях, оптическим. Датчики Холла и индуктивные датчики используют проходящие зубцы для изменения магнитного поля или изменения напряжения.

Коленчатый вал должен вращаться, чтобы датчик мог определить его положение относительно коленчатого вала. Для некоторых двигателей может потребоваться только 60-90 градусов вращения двигателя, чтобы определить положение. На некоторых двигателях будет второе кольцо и датчик для улучшения разрешения датчика.

Чем быстрее система управления двигателем узнает положение кривошипа, тем быстрее автомобиль сможет запуститься и эффективно работать. Положение коленчатого вала важно для автомобилей с непосредственным впрыском топлива, но еще более важно для автомобилей с системой «старт-стоп» с непосредственным впрыском топлива. Некоторые системы могут остановить четырехцилиндровый двигатель сразу после достижения верхней мертвой точки. Когда двигатель перезапускается, небольшое количество топлива впрыскивается в нужное время и воспламеняется свечой зажигания, чтобы запустить двигатель.

Обнаружение пропусков зажигания

Каждый раз, когда вы имеете дело с двигателем внутреннего сгорания, существует вероятность возникновения пропусков зажигания. Лучшее понимание того, как компьютерные системы анализируют пропуски зажигания, может значительно облегчить вашу работу сервисного техника.

В большинстве двигателей положение коленчатого вала является ключевым компонентом для определения пропусков зажигания. Система управления двигателем рассчитывает время между кромками зубьев тормозного колеса коленчатого вала, получая сигнал от датчика положения коленчатого вала. Сравниваются скорость вращения и ускорение коленчатого вала в случае потери мощности от каждого цилиндра.

Когда потеря мощности меньше калиброванного значения, PCM определяет предполагаемый цилиндр как пропуск зажигания. Обнаружение пропусков зажигания включается после того, как PCM получает определенную базовую информацию. Как правило, для оценки состояния двигателя, а также положения кривошипа и кулачка используются температура охлаждающей жидкости двигателя, температура головки блока цилиндров, температура воздуха на впуске и, при наличии, датчик массового расхода воздуха (или их комбинация).

Коды DTC от P0300 до P0310 указывают на случайные пропуски зажигания в отдельных цилиндрах. Есть и другие коды, которые могут быть связаны с пропусками зажигания. К ним относятся P1336 (работа коленчатого/распределительного вала), P0606 (PCM), P0315 (CKP не изучен), P0316 (обнаружен пропуск зажигания при запуске) и многие другие. Вообще говоря, скорость пропуска зажигания рассчитывается каждые 200-1000 оборотов.

Почти каждая проблема с выбросами, которая приводит к тому, что содержание углеводородов в 1,5 раза превышает федеральный предел, приводит к включению индикатора проверки двигателя, даже если водитель не замечает никаких симптомов. На некоторых автомобилях PCM отключает топливную форсунку определенного цилиндра, если пропуски воспламенения настолько серьезны, что необработанное топливо направляется в каталитический нейтрализатор. Обычно это определяется путем сравнения данных датчиков O2 выше и ниже по течению, отправляемых в PCM. Когда эффективность преобразователя падает ниже заданного значения, загорается служебная лампочка.

Благодаря чувствительности этих датчиков они могут генерировать ложные пропуски зажигания при определенных условиях. Например, при движении по очень грязной или пыльной дороге мусор может попасть в зубья тормозного механизма (на двигателях с внешними тормозными колесами, установленными на коленчатом валу). Вода в топливном баке может попасть через форсунки и вызвать пропуски зажигания или даже бедную смесь, что также может привести к тому, что PCM увидит пропуски зажигания — обычно это случайный код пропусков зажигания, а не отдельные пропуски зажигания в отдельных цилиндрах.

Иногда пропуски зажигания носят прерывистый характер, что создает определенные трудности при диагностике проблемы. Визуальная проверка распространенных причин пропусков зажигания и контроль двигателя с помощью сканера в условиях обнаружения пропусков зажигания обычно является лучшим способом определения точки отказа.

Некоторые механики предпочитают использовать режим 6 для контроля пропусков зажигания, а в некоторых случаях это единственный способ увидеть пропуски зажигания в отдельных цилиндрах. Хотя это может немного сбивать с толку, когда речь заходит о чтении информации о режиме $06, осциллограф, безусловно, является моим предпочтительным методом, когда речь идет о настройках движка. Давление топлива, компрессия в цилиндрах и все датчики должны быть в рабочем состоянии, чтобы не допустить пропусков зажигания.

Режимы неисправности

Неисправность датчика положения коленчатого вала или код, указывающий на то, что сигнал не коррелирует с другими датчиками положения двигателя, может быть как механическим, так и электрическим.

Механические проблемы могут быть связаны с состоянием зубьев на упорном кольце. Если зуб отсутствует, он меняет сигнал. Если кольцо на коленчатом валу сместилось, сигнал не будет соответствовать датчику положения распредвала. Другой механической проблемой может быть неисправность цепи привода ГРМ. Если цепь растянулась, сигналы не будут совпадать и система управления двигателем установит код.

Датчики на эффекте Холла и индуктивные датчики могут выйти из строя из-за внутреннего повреждения катушек внутри или схемы. Повреждение может вызвать изменение сопротивления датчика. Другим виновником может быть проводка к датчику, которая также может изменить сопротивление и сигнал от датчика.

Если датчик положения коленчатого вала вызывает установку кода, это может вызвать несколько симптомов и результатов. Для некоторых систем это может привести к невозможности запуска. В других случаях это может привести к тому, что автомобиль перейдет в режим, в котором он будет использовать информацию от других датчиков положения и предотвратит условия, при которых могут возникнуть пропуски зажигания.

Распределительный и коленчатый вал: в чем разница?

Распределительные и коленчатые валы выполняют отдельные функции, но должны работать вместе в четко отлаженной последовательности, чтобы ваш двигатель работал бесперебойно.

Распределительный вал использует яйцевидные «кулачки» для открытия и закрытия клапанов двигателя (по одному кулачку на клапан), а коленчатый вал преобразует «кривошипы» (движение поршней вверх/вниз) во вращательное движение.

На этой странице

Что такое распределительный вал?

Распределительный вал, расположенный в «верхней части» двигателя, является важной частью клапанного механизма, который позволяет воздуху и топливу поступать в камеру сгорания (пространство над поршнем) и выхлопным газам после их сгорания.

Современный двигатель внутреннего сгорания (ДВС) может иметь до четырех распределительных валов — или двойных кулачков — с четырьмя клапанами на цилиндр (два впускных и два выпускных). Установка с одним кулачком имеет только один из каждого клапана.

Как работает распределительный вал?

Распределительный вал, приводимый в движение коленчатым валом, передает движение от кулачков через различные части клапанного механизма, открывая и закрывая клапаны двигателя.

Кулачки кулачка бывают разных форм и размеров, чтобы контролировать, насколько сильно открывается клапан и как долго. Конфигурация с четырьмя распределительными валами увеличивает мощность. С большим количеством клапанов больше впускных и выхлопных газов может двигаться легче, потому что для них больше места для прохождения.

Что такое коленчатый вал?

Расположенный в «нижней части» двигателя коленчатый вал использует огромную силу сгорания, толкая поршни вниз, заставляя коленчатый вал вращаться. Это вращение является источником энергии двигателя.

Как работает коленчатый вал?

Шатуны прикрепляют поршни к коленчатому валу. Сгорание, точно контролируемое зажиганием и фазами газораспределения, оказывает огромное давление на поршни, позволяя коленчатому валу сохранять свой вращательный момент.

Как распредвалы и коленчатые валы работают вместе?

Шестерни распределительного вала и коленчатого вала соединены между собой зубчатой ​​цепью (аналогична велосипедной цепи) или зубчатым ремнем (аналогично приводному ремню, но с зубьями), или зубчатым зацеплением (две взаимосвязанные шестерни), расположенными в «переднем конце» ” двигателя. Чтобы контролировать горение, они должны быть пронумерованы (выровнены в соответствии со спецификациями производителя), чтобы работать в идеальной гармонии. Это называется фазами газораспределения.

Во время четырехтактного цикла сгорания (впуск, сжатие, рабочий цикл и выпуск) коленчатый вал поворачивается дважды — каждый поршень перемещается вверх и вниз дважды, а распределительный вал — один раз. Это приводит к тому, что каждый клапан открывается один раз на каждые два оборота коленчатого вала относительно поршня. Таким образом, на такте впуска будут открываться только впускные клапаны.

Оба клапана остаются закрытыми во время такта сжатия и сгорания, и только выпускной клапан (клапаны) открывается во время такта выпуска.

Ремни ГРМ, цепи и шестерни изнашиваются, поэтому рекомендуемые интервалы замены обязательно проверяйте в руководстве по эксплуатации.

Bob Lacivita

Bob Lacivita — отмеченный наградами автомобильный техник ASE и General Motors, преподаватель и независимый писатель, который писал о ремонте автомобилей DYI и техническом обслуживании автомобилей.
