Сальники клапанов: Как устроен сальник клапана и как понять, что его надо менять

Содержание

Как устроен сальник клапана и как понять, что его надо менять

  • Главная
  • Статьи
  • Не маслосъёмный не колпачок. Как устроен сальник клапана и как понять, что его надо менять

Автор:
Михаил Баландин

Часто приходится слышать фразу о том, что, мол, «жрёт масло – надо менять маслосъёмные колпачки». Если человек не видел, как выглядит этот самый колпачок, у него в голове могут складываться разные картинки. Что это за колпачок, на что он надет, что он закрывает, почему он виноват в том, что мотор ест масло? Сложно ли его заменить? И виноват ли именно он? Сегодня попробуем разобраться во всех этих вопросах. Кое-что тут покажется очень простым, а кое-что – сложнее, чем кажется.



МСК, сальник, колпачок

Итак, с самого начала: что такое маслосъёмный колпачок? Этот колпачок, который правильно называть маслоотражательным, а не маслосъёмным, всего лишь сальник клапана. Если совсем правильно, то «уплотнительный элемент газораспределительного механизма двигателя внутреннего сгорания с верхним расположением клапанов; резиновый колпачок, устанавливаемый на направляющей втулке и стержне клапана для попадания моторного масла в камеру сгорания». В общем-то, из этого определения понятна и задача колпачка: не давать маслу попадать по штоку клапана в камеру сгорания.

Если для простоты пренебречь всякими рокерами, толкателями, гидрокомпенсаторами и некоторыми другими деталями головки блока, то можно сказать, что одним своим концом клапан упирается в кулачки распредвала. Другим (тем, который заканчивается тарелкой), он уходит в камеру сгорания. Вот тот конец, который находится во взаимодействии с распредвалом, постоянно пребывает в моторном масле. И задача колпачка – не дать этому маслу протечь ниже, на тарелку клапана. Вот это и есть то самое простое, что я обещал в самом начале. Теперь перейдём к более сложной части.

Маслоотражательный колпачок работает в очень тяжёлых условиях. Во-первых, из-за очень высокой температуры. Во-вторых, стержень клапана – тот ещё непоседа. За одну только минуту работы двигателя он может пробежать вверх-вниз больше тысячи раз. Конечно, работать в таких условиях трудно. Трение, температура и моторное масло способны убить кого угодно, и колпачок – не исключение. Наверняка слышали что-то типа «задубели колпачки». Действительно, находясь в такой агрессивной среде, колпачки теряют свои свойства, в первую очередь – эластичность. «Задубевшие» колпачки не могут плотно прилегать к штоку клапана, а значит, не могут и выполнять свою функцию.

Надо сказать, что сейчас колпачки работают намного дольше, чем раньше. Владельцы классических Жигулей были обречены менять эти копеечные (но в своё время дефицитные) детальки часто. Причина – в материале колпачков. Автолюбители старой школы наверняка помнят продукцию Курского завода резинотехнических изделий (ныне ОАО «Курскрезинотехника»), который выпускал колпачки для ВАЗа. Те колпачки делали из акрилатной резиновой смеси 51-1537А-2. Термостойкость этой смеси – до 150 градусов, а температура, до которой может разогреться работающий колпачок, – 180 градусов. Понятно, что такие колпачки не могли служить долго.

Интересно, что на моторах ранних ВАЗ-2108 колпачки служили дольше, чем на «классике». Дело в том, что у нас не было колпачков, которые подошли бы «зубильному» мотору, поэтому сначала там стояли немецкие изделия «Goetze» и «Elring», а потом, в начале девяностых, появились и отечественные колпачки, которые смогли бы работать в этих моторах. И делали их не из смеси 51-1537А-2, а из нового на тот момент состава ИРП-1287 на основе фторкаучука СКФ-26 (их выпускали на НПК «Резерв» в Самаре). Отечественные колпачки стали лучше, но при этом всё равно могли «сползать» с направляющей втулки клапана, после чего мотор начинал жрать масло литрами.

Кстати, а почему колпачок может сползти со втулки? Теоретически некоторые колпачки могут это сделать легко, а некоторые не могут при всём желании. Причина – в различном варианте конструкции.

Основные детали тут более-менее одинаковые. Колпачок – это втулка переменного диаметра. Нижняя часть шире – она должна плотно сесть на направляющую клапана. Верхняя часть колпачка более узкая, он должна плотно обхватывать стержень клапана. Для этого снаружи колпачка в этой более узкой части обычно стоит кольцо из спиральной пружинки, которое обеспечивает более плотное прилегание резины колпачка к стержню клапана. В нижней части, той, которая охватывает втулку клапана, тоже есть металлический элемент – стальное кольцо, благодаря которому колпачок должен быть зафиксирован на направляющей втулке очень надёжно.

Отличия манжетного и фланцевого колпачков заключаются как раз в этой нижней части колпачка. Если манжетный просто надевается на втулку клапана, то у фланцевого стальное кольцо внизу расширяется и заканчивается как раз фланцем. При установке такого колпачка в этот фланец упирается пружина клапана, и таким образом фланцевый колпачок сидит на своём месте надёжнее, чем манжетный. Манжетный всё-таки может слететь, а вот фланцевому этого не даст сделать пружина клапана.

Впрочем, манжетные колпачки сейчас тоже очень надёжные, и какой-то проблемы с их массовым бегством со своего места на втулке клапана не существует. Зато другие проблемы на машинах с пробегом встречаются регулярно.

Всё не так и всё не то

Что может пойти не так, я уже говорил: из-за старения колпачок не может обеспечить качественный отвод масла со стержня клапана, и оно начинает просачиваться внутрь камеры сгорания. В этом случае последствия разнообразны, но все как один неприятны: на тарелке клапана образуется нагар, может упасть компрессия, станет хуже динамика, из трубы повалит дым. Ну а главное – это расход масла. Собственно, про колпачки только из-за масла обычно и вспоминают. И то только потому, что поменять их считается проще, чем залезать в цилиндро-поршневую группу и заниматься кольцами или гильзами. Часто так и бывает, и замена колпачков может решить проблему «масложора».

Главное – понять, стоит ли с ними связываться. Есть довольно простые способы узнать, в них причина или нет.

Самый эффективный метод – это попробовать на прогретом моторе резко надавить на газ. Важно соблюсти два условия: дать сначала мотору поработать на холостых оборотах хотя бы пять минут и нажать на педаль резко. Смысл в том, что на холостых оборотах скапливается протекающее масло, а при резком нажатии оно вместе с большим количеством смеси сгорает и вылетает в трубу. Так что кто-то газует, а кто-то смотрит на выхлоп. Вылетел клуб синего – это колпачки. При этом после этого клуба дымность может быть в норме.

Чтобы ещё раз всё проверить, можно попытаться тормозить двигателем. Повалит дым – это тоже колпачки. Дым во время перегазовки – тоже признак смерти колпачков.

С одной стороны, эти способы достаточно надёжны. С другой, есть некоторые тонкости, которые такую простенькую диагностику делают бессмысленной. Тонкости заключаются в том, что похожее попадание масла в камеру сгорания может быть и по другой причине. Например, из-за износа стержня клапана. Он постепенно становится тоньше, и в запущенных случаях даже самый новый колпачок ситуацию не спасёт. А может быть изношена и втулка клапана. Встречается редко, но бывает. Колпачок ведь способен работать только при продольном перемещении клапана, как это и было задумано конструкторами. Его осевое перемещение вследствие износа стержня или направляющей колпачок компенсировать не может, и масло всё равно попадёт внутрь цилиндра. И еще могут быть проблемы с вентиляцией картерных газов, которые дают схожие симптомы.

Мерить компрессию для поиска больных колпачков бесполезно. Если она упала, причина, скорее, будет в компрессионных кольцах.

Получается, что единственно стопроцентно достоверный метод диагностики маслоотражательных колпачков – это обязательная разборка головки блока цилиндров. А всё, описанное выше, лишь должно побудить заняться этим не самым увлекательным делом.

Требуется помощь!

Были времена, когда эти колпачки на «копейках» меняли в гаражах под пиво с воблой. Там это можно было. Гипотетически так же их можно заменить и на современной машине. Но сложностей, конечно, будет больше (хотя бы в силу более компактной компоновки и более строгих требований при сборке), так что не думаю, что кто-то захочет возиться с этим самостоятельно. Кто хочет – тот всё это не читает, а давно уже снимает клапанную крышку и разглядывает распредвал. А если кто-то всё-таки подумал, что такую ерунду он сделает и своими руками, могу напомнить следующее.

Ставить на клапаны с убитыми стержнями новые колпачки бессмысленно – масло всё равно будет уходить литрами. Ещё оно будет уходить, если перепутать колпачки и поставить на выпускные клапаны колпачки с впускных, а на впускные – с выпуска. Клапаны отличаются, их колпачки – тоже. Малейшее неплотное прилегание – и здравствуй, «масложор». Может, даже больше, чем был.

По-хорошему, для этой работы лучше полностью снять ГБЦ. Заодно можно оценить состояние ЦПГ (может, причина совсем не в колпачках), проверить головку блока (например, опрессовкой), оценить состояние привалочных плоскостей (головку может и повести) и самих клапанов. Конечно, в ряде случаев поможет и совсем уж кустарная замена, но разбирать мотор дважды из-за собственной лени или тяги к экономии – это очень обидно. И ещё очень важно не экономить на самих колпачках: «палёный» колпачок из плохой резины проживёт очень мало, так что экономия себя не оправдает.

Опрос

У вас выходили из строя сальники клапанов?

Ваш голос

Всего голосов:

практика



Новые статьи

Статьи / Интересно

5 причин покупать и не покупать Mitsubishi Pajero Sport I

Если вы изучаете возможность реализовать свою давнюю мечту и прикупить комфортабельный внедорожник просто потому, что это круто – можете смело переходить к чтению какого-то другого материала…

2762

0

1

20. 11.2022

Статьи / История

Стосорокет, равных которому нет: 10 самых уникальных версий Mercedes S-class W140

Третье поколение Mercedes S-класса с заводским индексом W140 – один из наиболее знаковых штутгартских звездоносцев. Во-первых, в 1991-м «эска» впервые получила шестилитровый двигатель V12, в…

2285

0

6

19.11.2022

Статьи / Практика

Красный – цвет опасный: можно ли смешивать тормозные жидкости разных типов и цветов

Тормозная жидкость в машине может закончиться слишком неожиданно прямо в дороге – например, из-за протечки суппорта или порванного тормозного шланга. И в этом случае возникает вопрос: а каку…

906

0

2

18. 11.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв

Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет

В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов…

16858

7

205

13.09.2022

Тест-драйвы / Тест-драйв

Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0

Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть.. .

13760

10

41

13.08.2022

Тест-драйвы / Тест-драйв

Geely Coolray против Haval Jolion: бесплатный сыр? Если бы!

Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з…

10855

26

30

10.08.2022

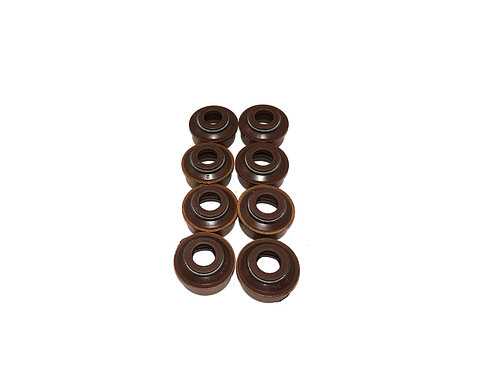

Сальники клапанов Corteco для 8кл ВАЗ 2101-2107, 2108-2115, 2110-2112, Лада Гранта, Калина, Приора
