Роботизированная коробка передач (РКПП) очень эффективна
Помимо коробок автоматической и механической существуют и другие виды не менее используемые в автомобилях. Таковой является и роботизированная коробка передач. В простонародье ее чаще называют коробка-робот. В данном устройстве соединены механические и автоматические функции под одним корпусом. В частности в РКПП автоматизированы функции переключения передач и выключения работы сцепления.
Таким образом, эта механическая коробка, получив «информацию» от водителя, и в зависимости от условий движения, начинает автоматизировано управляться с помощью специального электронного блока. Эта коробка передач вобрала в себя лучшие показатели работы автоматической и механической коробок, в том числе экономное расходование топлива, удобство в управлении и надежность в работе.
К тому же у роботизированной коробки цена более доступна, чем у автоматического аналога. В последнее время такая коробка пользуется огромной популярностью не только у производителей, но и у водителей авто.
Конструкция РКПП
Такую коробку еще называют полуавтоматом. И хотя, роботизированные коробки передач отличны в своем устройстве, можно выделить их основные элементы. Это наличие МКПП, сцепления, привода к нему, самих передач и блока управления. Основой устройства РКПП является механическая коробка передач.
Привод у коробки передач гидравлический или электрический. Электрический привод основан на работе сервомеханизмов. А в гидравлическом приводе ведущую роль играют гидроцилиндры. В первом случае имеем никое энергопотребление и меньшую скорость работы. Во втором случае необходимо поддерживать заданную величину давления, поэтому возрастают энергозатраты.
Роботизированная КПП с электрическим приводом используется в бюджетных моделях авто, а с гидравлическим приводом – в дорогих автомобилях и даже спортивных авто. И это вполне закономерно. Ведь при использовании гидравлического привода замечена высокая скорость переключения передач. Система управления РКПП является электронной и управляет датчиками и прочими устройствами.
Реализация работы РКПП
В Ferrari California стоит семиступенчатая роботизированная коробка “F1 DCT”

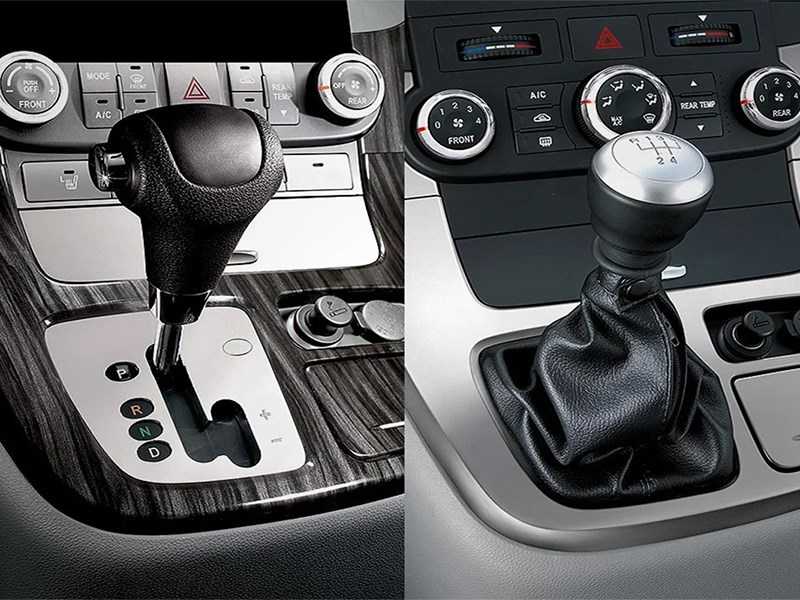

В автомобиле рычаг переключения скоростей расположен рядом с рычагом МКПП, но переключение производится вперед и назад. А в спортивных автомобилях рычаг скоростей заменен двумя педалями. При нажатии одной из них скорость увеличивается, а при нажатии другой – уменьшается.
Принцип работы роботизированной коробки передач не сложен, сочетает в себе механику и автоматику. Как только произошло переключение передач и нажатие педали газа, происходит передача сигнала к блоку управления. Коробка передач начинает давать данные о необходимой скорости движения и действующей скорости. В свою очередь, блок подбирает оптимальное значение скорости и нужный момент, когда ее необходимо переключить.
Благодаря этому происходит синхронная работа всех элементов устройства. Именно системный блок управляет работой гидромеханики, а именно, смыкает и размыкает сцепление. Весь этот процесс незаметен водителю, так как все процессы совпадают с передвижением ручки переключения скоростей.
Так как электроника быстро реагирует на действия водителя и дорожные условия, то сцепление проводится автоматически без его участия. Чтобы осуществить парковку, выбрать задний ход или нейтральную трансмиссию, необходимо нажать обе педали, а затем выбрать нужное положение ручки соответственно выбранному варианту.
Сцепление в авто, оборудованном РКПП, в основном необходимо для начала движения транспортного средства. Чтобы добиться быстрого изменения скорости, необходимо перестать нажимать педаль газа и поставить ручку передачи скоростей в нужное положение.
Устройство и схема РКПП
РКПП состоит из определенных компонентов. Условно схема роботизированной коробки передач выглядит следующим образом. Обычная механическая КПП, актуаторы, система управления и внешние датчики. Стоит отметить, что работа РКПП совсем не похожа на работу автоматической коробки. Ее больше можно сравнить с работой механики с элементами автоматики.

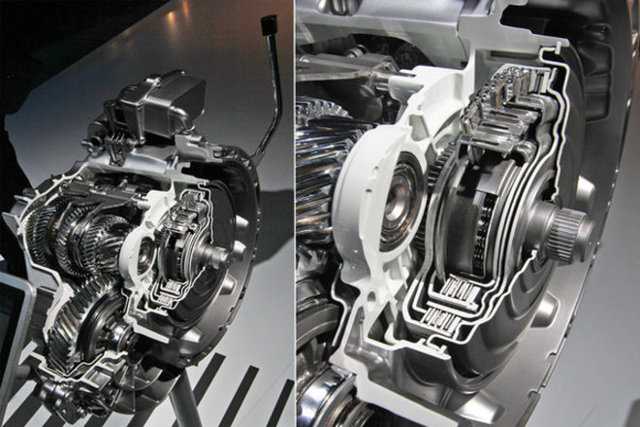

Рассмотрим подробнее устройство роботизированной коробки передач. У нее имеется два ведущих вала, один находится в полости другого. На внешнем валу имеются шестерни для четных передач, а на внутреннем валу – для нечетных. Оба вала имеют сцепление. Актуаторами называют электрические и гидравлические приводы, рассмотренные подробно выше.
Основной элемент РКПП – блок управления, оснащенный мощным процессором. Внешние датчики подключаются к нему через специальные порты. Также чаще всего автомобили оснащены бортовыми компьютерами, которые также подключаются к системе управления. Система управления имеет память и определенные алгоритмы работы, которые успешно обрабатывают, поступающие на них сигналы и управляют коробкой передач и переключением скоростей.
А вот видео о том, как правильно использовать коробку-робот:
Также на эту тему вы можете почитать:
Поделитесь в социальных сетях
Alex S 29 октября, 2013
Опубликовано в: Полезные советы и устройство авто
Метки: Как устроен автомобиль
Роботизированная коробка передач
Трансмиссия
Можно сказать, что роботизированная коробка передач занимает промежуточное положение между механической и автоматической трансмиссиями. Идея создания «робота» заключалась в том, чтобы в одной коробке передач сочетались бы комфорт, надежность и экономичность с точки зрения топлива. При этом роботизированная коробка должна была стоить намного дешевле классического «автомата». Как показывает практика, обе цели в итоге были достигнуты.
По сути, роботизированная коробка передач является «эволюцией» обычной механической трансмиссии. Устройство и принцип работы «механики» довольно простой. Главными составляющими элементами являются первичный (ведущий) и вторичный (ведомый) валы. На ведущий вал передается крутящий момент от двигателя. Ведомый вал преобразовывает крутящий момент и передает его на передние или задние колеса в зависимости от типа привода автомобиля.
На каждом из валов присутствуют шестерни. На ведущем валу они жестко закреплены, а на ведомом свободно вращаются. Именно поэтому, когда коробка передач находится в нейтральном положении, ведущие колеса не получают крутящий момент.
На автомобиле с обычной механической коробкой передач, водитель сначала выжимает сцепление, тем самым отсоединяя первичный вал от мотора. После этого, с помощью рычага коробки на вторичном валу начинают двигаться и перемещаться синхронизаторы, которые не позволяют муфте заблокировать шестерню, пока их скорости вращения не станут одинаковыми. Когда это условие выполнено, синхронизатор жестко блокирует шестерню выбранной передачи на вторичном валу. Чтобы крутящий момент сначала попал на ведомый вал, а от него на главную передачу и ведущие колеса, необходимо включить сцепление.
Но если механической трансмиссией управляет водитель, т.е. он включает и выключает сцепление, выбирает необходимую передачу, то в роботизированной коробке все эти функции выполняет электроника, которая состоит из входных датчиков, электронного блока управления и исполнительные механизмы.
Основная функция входных датчиков заключается в постоянном контроле основных параметров коробки передач. Полученная датчиками информация далее передается в электронный блок управления, который взаимодействует с различными системами автомобиля, такими как ABS, ESP, отслеживает обороты двигателя, скорость движения. Кроме этого, в блок заложена программа управления исполнительными механизмами. На основе полученных данных, электронный блок дает команды исполнительным механизмам, которыми являются сервоприводы – актуаторы.
Как только от электронного блока поступает команда на включение передачи, один сервопривод выжимает сцепление, второй передвигает муфту и включает выбранную передачу. Сразу после включения передачи первый сервопривод плавно отпускает сцепление. Таким образом, водителю не нужно выжимать педаль сцепления, да ее собственно и нет, так как все делает электроника.
Большинство «роботов» имеют два режима работы. В автоматическом режиме все команды, касающиеся работы сцепления и включения необходимой в данный момент передачи, поступают от электронного блока управления. В ручном режиме, водитель самостоятельно переключает передачи.
При смене передач в автоматическом режиме «робот» надолго прерывает идущую к колесам мощность от двигателя. Причем такие разрывы достаточно продолжительны во времени, чтобы водитель успел их заметить и ощутить.
Чтобы полностью исключить такие провалы или хотя бы существенно сократить время, затрачиваемое на переключение передач, в начале 1980-х годов была разработана роботизированная коробка передач с двойным сцеплением — DCT (dual clutch transmission). Самым известным представителем подобной трансмиссии является коробка DSG, которая применяется на автомобилях Volkswagen, Audi и др.
