ДВС называется так именно потому, что топливо сжигается внутри рабочего органа (цилиндра), промежуточный теплоноситель, например пар, здесь не нужен, как это организовано в паровозах. Если рассматривать паровой двигатель и двигатель, но уже внутреннего сгорания автомобиля, устройство их сходно, это очевидно (на рисунке справа паровой двигатель, слева – ДВС).

Принцип работы одинаков: на поршень, действует какая-то сила. От этого поршень вынужден двигаться вперед или назад (возвратно-поступательно). Эти движения при помощи специального механизма (кривошипного) преобразуются во вращение (колеса у паровоза и коленчатого вала «коленвала» у автомобиля). В двигателях внешнего сгорания нагревается вода, превращаясь в пар, и уже этот пар совершает полезную работу толкая поршень, а в ДВС мы нагреваем воздух внутри (непосредственно в цилиндре)и он (воздух) двигает поршень. От этого коэффициент полезного действия, у ДВС, конечно, выше.

История создания ДВС

История гласит, что первый работающий двигатель внутреннего сгорания коммерческого использования, то есть выпускаемый для продажи, был разработан французским изобретателем Ленуаром. Его двигатель работал на светильном газе в смеси с воздухом. Причем именно он догадался поджигать эту смесь путем электрической искры. Только в 1864 году документально зафиксирована продажа более 310 таких двигателей. На этом он разбогател. Жан Этьен Ленуар потерял интерес к изобретательству и вскоре(в 1877 году) его моторы были вытеснены более совершенными, на тот момент, двигателями Отто, изобретателя из Германии. Донат Банки (венгерский инженер) в 1893 году произвел настоящую революцию в двигателестроении. Он изобрел карбюратор. С этого момента история не знает бензиновых двигателей без этого устройства. И так продолжалось около 100 лет. На смену ему пришла система непосредственного впрыска, но это уже новейшая история.
Все первые двигатели внутреннего сгорания были только одноцилиндровыми. Увеличение мощности велось путем увеличения диаметра рабочего цилиндра. Только к концу 19-го века появились ДВС с двумя цилиндрами, а в начале 20-го века – четырехцилиндровые. Теперь, повышение мощности производилось уже путем увеличения числа цилиндров. На сегодняшний день можно встретить автомобильный двигатель в 2-мя, 4-мя, 6-ю цилиндрами. Реже 8 и 12. Некоторые спортивные автомобили имеют 24 цилиндра. Расположение цилиндров может быть как рядным, так и V-образным.
Вопреки расхожему мнению ни Готлиб Даймлер, ни Карл Бенц, ни Генри Форд устройство двигателя автомобиля не изменяли кардинально (разве что мелкие доработки), но оказали огромное влияние в автомобилестроение как таковое. Что такое ДВС в авто мы сейчас и рассмотрим.

Общее устройство двигателя внутреннего сгорания

Итак, ДВС состоит из корпуса, в котором все остальные детали монтируются. Чаще всего это блок цилиндров.

На данном рисунке показан один цилиндр без блока. Устройство ДВС направлено на максимально комфортные условия для цилиндров, ведь именно в них производится работа. Цилиндр, это металлическая (чаще всего стальная) труба, в которой двигается поршень. Он обозначен на рисунке цифрой 7. Над цилиндром устанавливается головка цилиндра 1, в которую вмонтированы клапана (5 – впускной и 4 — выпускной), а также свеча зажигания 3 и коромысла 2.
Над клапанами 4 и 5 есть пружины, которые удерживают их в закрытом состоянии. Коромысла при помощи толкателей 14 и распределительного вала 13 открывают клапана в определенный момент (тогда, когда это необходимо). Распределительный вал с кулачками вращается от коленвала 11 через приводные шестерни 12.
Движения поршня 7 преобразуются во вращение коленвала 11 при помощи шатуна 8 и кривошипа. Этим кривошипом служит «колено» на валу (смотри рисунок), именно поэтому вал и называется коленчатым. В связи с тем, что воздействие на поршень происходит не постоянно, а только когда в цилиндре горит топливо. У ДВС есть маховик 9, довольно массивный. Маховик как бы запасает энергию вращения и отдает ее при необходимости.
В любом двигателе много трущихся деталей, для их смазывания используют автомобильное масло. Масло это хранится в картере 10 и специальным насосом подается к трущимся деталям.
Синим цветом, показаны детали кривошипно-шатунного механизма (КШМ). Голубым – смесь топлива и воздуха. Серым – свеча зажигания. Красным – выхлопные газы.

Принцип работы ДВС

Разобрав двигатель внутреннего сгорания, его устройство, необходимо уяснить, как взаимодействуют его детали, как он работает. Знать строение еще не все, а вот как взаимодействуют механизмы, в чем преимущество дизельных автомобилей и в чем их недостатки для начинающих (для чайников) очень важно.
Ничего сложного в этом нет. Пошаговым рассмотрением процессов мы постараемся рассказать, как взаимодействуют между собой основные части двигателя при работе. Из какого материала выполнены механические составляющие ДВС.
Все автомобильные двигатели работают на одном принципе: сжигание бензина или дизельного топлива. Для чего? Для получения необходимой нам энергии, конечно. Двигатели автомобилей, иногда говорят – моторы, могут быть двухтактными и четырехтактными. Тактом считается движение поршня либо вверх, либо вниз. Говорят еще от верхней мертвой точки (ВМТ), до нижней (НМТ). Мертвой эта точка называется потому, что поршень как бы замирает на мгновение и начинает движение в обратную сторону.
Итак, в двухтактном двигателе весь процесс (или цикл) происходит за 2 хода поршня, в четырехтактном – за 4. И совершенно не важно, бензиновый это двигатель, дизельный или работающий на газу.
Как ни странно, рассказывать принцип работы лучше на 4-х тактном бензиновом карбюраторном двигателе.

Первый такт — всасывание.

Поршень идет вниз и затягивает за собой смесь из воздуха и топлива. Эта смесь готовится в отдельном устройстве – в карбюраторе. При этом впускной, его еще называют «всасывающий» клапан, конечно, открыт. На рисунке он показан синим.

Следующий, второй такт – сжатие смеси.

Поршень поднимается вверх от НМТ до ВМТ. При этом растет давление и, естественно, температура над поршнем. Но этой температуры недостаточно, для того, чтобы смесь самовоспламенилась. Для этого служит свеча. Она выдает искру в нужный момент. Обычно это 6…8 угловых градусов не доходя до ВМТ. Для начала понимания процесса можно предположить, что искра зажигает смесь точно в верхней точке.

Третий такт – расширение продуктов сгорания.

При сгорании столь энергоемкого топлива, продуктов сгорания в цилиндре очень мало, а вот усилие появляется только потому, что воздух нагрелся при повышении температуры, а значит, расширился, в нашем случае увеличил давление. Именно это давление и совершает нужную работу. Нужно знать, что нагревая воздух на 273 0С, получаем увеличение давления практически в 2 раза. Температура зависит от того сколько топлива сжечь. Максимальная температура внутри рабочего цилиндра может достигать 2500 0С при работе ДВС на полной мощности.

Четвертый такт последний.

После него опять будет первый. Поршень направляется от НМТ к ВМТ. При этом выпускной клапан открыт. Цилиндр очищается, выбрасывая все что сгорело, и что не сгорело, в атмосферу.
Что касается дизельного двигателя, то все основные детали с карбюраторным практически одинаковы. Ведь и тот и другой, это двигатель внутреннего сгорания. Исключение составляет смесеобразование. В карбюраторном смесь готовится отдельно, в том самом карбюраторе. А вот в дизельном – смесь готовиться непосредственно в цилиндре, перед сжиганием. Топливо (солярка) подается специальным насосом в определенный момент времени. Зажигание смеси происходит от самовоспламенения. Температура внутри цилиндра в дизеле гораздо выше, чем в карбюраторном ДВС. По этой причине детали там детали мощнее и система охлаждения лучше. Необходимо отметить, что, несмотря на высокую температуру внутри цилиндра, рабочая температура двигателя никогда не повышается выше 90…95 0С. Иногда, детали дизельных двигателей делают из более твердого металла, что позволяет снизить массу, но увеличивает цену ДВС. Однако, коэффициент полезного действия (КПД) в дизельном двигателе выше. То есть он более экономичен и дороговизна деталей себя окупает.
У дизельного ДВС ресурс выше, если соблюдать правила эксплуатации. Особенно часто механизмы дизелей выходят из строя из-за плохого топлива.
Схема работы дизельного двигателя представлена на рисунке слева. В третьем такте подача топлива показана в момент ВМТ, хотя это и не совсем так.
Системы ДВС обеспечивающие их работоспособность практически одинаковы: система смазки, топливная система, система охлаждения и система газообмена. Есть еще несколько, но они не относятся к главным.
Глядя на устройство любого двигателя внутреннего сгорания можно подумать, что все детали выполнены из стали. Это далеко не так. Корпуса бывают и чугунные и выполненные из алюминиевого сплава, а вот поршни из чугуна не делают, они либо стальные, либо из высокопрочного алюминиевого сплава. Зная общее устройство данного двигателя внутреннего сгорания и условия работы его деталей, очевидно, что и клапана и головку цилиндра нужно делать прочными, поскольку они должны выдерживать давление внутри цилиндра более 100 атмосфер. А вот поддон, где собирается масло не несет на себе особой механической нагрузки и выполняется из тонкой листовой стали или алюминия.
Характеристики ДВС
Когда говорят об автомобиле, то обычно, в первую очередь отмечают двигатель внутреннего сгорания, не его устройство, а его мощность. Она (мощность) измеряется как обычно (по-старинке) в лошадиных силах или (по-современному) киловаттах. Безусловно, чем больше мощность, тем быстрее автомобиль набирает скорость. И в принципе экономичность тем выше, тем двигатель машины более мощный. Однако, это только тогда, когда двигатель постоянно работает на номинальных (экономически оправданных) оборотах. Но на малых скоростях (при неиспользовании полной мощности) КПД сильно падает и если на номинальных режимах дизельный двигатель имеет 40…42% КПД, то на малых только 7%. Бензиновый двигатель не может похвастаться даже этим. Использование полной мощности позволяет экономить топливо. По этой причине расход топлива на 100 километров в малолитражных автомобилях ниже. Этот показатель может составлять и 5 и даже 4 л/100 км. Расход у мощных внедорожников может составлять и 10 и даже 15 л/100 км.
Еще одним показателем для автомобилей является разгон от 0 км/час до 100 км/час. Конечно, чем мощнее двигатель, тем быстрее разгон автомобиля, но про экономичность при этом говорить вообще не приходится.
Итак, двигатель внутреннего сгорания устройство которого Вы теперь знаете, совсем не кажется сложным. И на вопрос «ДВС – что это такое?» Вы можете ответить «Это то, что я знаю».

Двигатель (ДВС): устройство, принцип работы, классификация

Называть двигатель сердцем автомобиля – сравнение банальное, но точное. Можно сколько угодно перебирать подвеску, настраивать рулевое управление или совершенствовать тормоза – если мотор не в порядке, всё это превращается в пустую трату времени.

Сегодня на дорогах можно встретить автомобили разных поколений: и со старенькими карбюраторными ДВС, и с мощными дизельными моторами, управляемыми электроникой, и даже новейшие водородные двигатели, которые еще только начинают совершенствоваться. И во всём этом разнообразии довольно сложно сориентироваться, если не знать основ и принципов работы двигателя внутреннего сгорания.

Содержание

1. Что такое ДВС и для чего он нужен?
2. Устройство двигателя внутреннего сгорания
3. Принцип работы двигателя
4. Принцип работы четырехтактного двигателя
5. Принцип работы двухтактного двигателя
6. Классификация двигателей
7. По рабочему циклу
8. По типу конструкции
9. По количеству цилиндров
10. По расположению цилиндров
11. По типу топлива
12. По принципу работы ГРМ
13. По принципу подачи воздуха
14. Преимущества и недостатки ДВС
15. Заключение

Что такое ДВС и для чего он нужен?

Устройство двигателя

Чтобы транспорт ехал, что-то должно приводить его в движение. В разные времена это были запряженные животные, затем на смену пришли паровые и электродвигатели (да, прародители современных автомобилей появились даже раньше, чем традиционные ДВС), затем моторы, работающие на горючем топливе.

Современный двигатель внутреннего сгорания – это механизм, преобразующий энергию вспышки топлива (тепла) в механическую работу. Несмотря на достаточно громоздкую конструкцию, на сегодняшний день ДВС остается самым удобным источником энергии.

Электротранспорт, конечно, всё больше входит в обиход, но время его «заправки» сводит на нет все преимущества – канистру с электричеством в багажник не положишь.

Свое применение ДВС нашел во многих сферах: по одинаковому принципу работают автомобили, мотоциклы и скутеры, сельскохозяйственная и строительная техника, водный транспорт, двигатели самолетов, военная техника, газонокосилки… То есть, практически всё, что ездит или летает.

Устройство двигателя внутреннего сгорания

Несмотря на разнообразие типов и конструкций ДВС, принцип его устройства остается практически неизменным на любой технике. Конечно, отдельные элементы конструкции могут сильно отличаться на разных двигателях, но основные узлы и компоненты очень похожи между собой.

Итак, двигатель внутреннего сгорания состоит из таких конструктивных узлов.

1. Блок цилиндров (БЦ) – «оболочка» ЦПГ и всего двигателя в целом, в том числе с рубашкой системы охлаждения.

   Блок цилиндров

2. Кривошипно-шатунный механизм, он же КШМ – узел, в котором происходит преобразование прямолинейного движения поршня во вращательное. Состоит из коленвала, поршней, шатунов, маховика, а также подшипников скольжения (вкладышей), на которые опирается коленвал и крепления шатунов.

   Кривошипно-шатунный механизм: 1 — цилиндр; 2 — маховик; 3 — шатунный подшипник; 4 — коленчатый вал; 5 — колено; 6 — коренной подшипник; 7 — шатун.

3. Газораспределительный механизм (ГРМ) – это система подачи в цилиндры топливно-воздушной смеси и отвода выхлопных газов. Состоит из распредвалов, клапанов с коромыслами или штангами, ремня ГРМ, благодаря которому вся система работает синхронно с оборотами коленвала.

   Газораспределительный механизм

4. Система питания – это узел, в котором происходит подготовка топливно-воздушной смеси, которая затем подается в камеры сгорания. В зависимости от конструкции система подачи топлива может быть карбюраторной (одна форсунка на двигатель), инжекторной (форсунки установлены перед впускным клапаном каждого цилиндра), с непосредственным впрыском (форсунка установлена внутри камеры сгорания). Включает в себя топливный бак с фильтром и насосом, карбюратор (опционально), впускной коллектор, форсунки, ТНВД (в дизельных двигателях), воздухозаборника с воздушным фильтром.

   Система питания

5. Система смазки двигателя – обеспечивает подачу смазки в каждый из узлов трения, а также на участки, требующие дополнительного охлаждения (например, на нижнюю часть поршней). Состоит из масляного насоса, подключенного к коленвалу, системы трубок и каналов, выходящих на пары трения, масляного фильтра, масляного поддона. В зависимости от конструкции различаются двигатели с «сухим» и «мокрым» картером. У первых емкость для сбора моторного масла расположена отдельно, во вторых – непосредственно под двигателем.

   Система смазки двигателя: 1 – масляный насос; 2 – пробка сливного отверстия картера; 3 – маслоприемник; 4 – редукционный клапан; 5 – отверстие для смазывания распределительных шестерен; 6 – датчик сигнальной лампы аварийного давления масла; 7 – датчик указателя давления масла; 8 – кран масляного радиатора; 9 – масляный радиатор; 10 – масляный фильтр.

6. Система зажигания – нужна для поджига топливной смеси в камере сгорания. Применяется только на бензиновых двигателях, поскольку дизтопливо воспламеняется само от сжатия. Включает в себя свечи зажигания, высоковольтные провода, катушки зажигания, а также распределитель (трамблер) на двигателях старого типа. В современных моторах система зажигания обходится без трамблера и даже без проводов: используется конструкция «катушка на свече».

   Система зажигания двигателя: 1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

7. Система охлаждения – заботится о поддержании заданной рабочей температуры двигателя. Жидкостная система охлаждения состоит из теплоносителя (охлаждающей жидкости, антифриза), рубашки охлаждения (сеть камер и каналов внутри блока цилиндров), теплообменника (радиатор охлаждения), водяного насоса и термостата.

   Система охлаждения

8. Электросистема – это источники энергии, необходимой для старта двигателя и поддержания его работы. К электросистеме относится аккумуляторная батарея, генератор, стартер, проводка и датчики работы двигателя.
9. Выхлопная система – отводит продукты сгорания из двигателя, выполняет функцию доочистки выхлопных газов, регулирует звук работы мотора. Состоит из выпускного коллектора, катализатора и сажевого фильтра (опционально), резонатора, глушителя.

Выхлопная система

Каждая их этих частей постепенно развивается и совершенствуется в зависимости от запросов времени. Стремление к росту мощности сменилось поиском самых надежных и долговечных решений, затем на первое место вышла экономия топлива, а сегодня – забота о природе.

Принцип работы двигателя

Во всех ДВС, какой бы конструкции они ни были, используется один и тот же принцип работы. Это преобразование энергии теплового расширения при сгорании топлива сначала в прямолинейное, а затем во вращательное движение.

Принцип работы четырехтактного двигателя

Такты четырехтактного двигателя

Четырехтактные двигатели используются во всех автомобилях, крупной технике, авиации. Это так называемый классический вид ДВС, которому конструкторы уделяют всё свое внимание. Условно работу каждого цилиндра в ЦПГ можно разделить на 4 этапа (такта). Это впуск, сжатие, сгорание, выпуск. На видео, ниже, наглядно показано работу 4-тактного двигателя в 3Д анимации.

1. На такте впуска поршень в цилиндре движется вниз, от клапанов к нижней мертвой точке (НМТ). Когда он начинает опускаться, открывается впускной клапан и в цилиндр поступает топливно-воздушная смесь (или только воздух, если двигатель с непосредственным впрыском). При движении поршень сам «накачивает» нужный объем воздуха в камеру сгорания, если двигатель атмосферный, или воздух поступает под напором, если установлен турбонаддув.
2. Дойдя до нижней мертвой точки поршень начинает подниматься. При этом впускной клапан закрывается, и при движении поршень сжимает воздух с распыленным в нём топливом до критического давления.
3. Как только поршень условно доходит до верхней мертвой точки и компрессия становится максимальной, срабатывает свеча зажигания и топливо вспыхивает (дизтопливо зажигается при сжатии само, без искры). Микровзрыв от вспышки толкает поршень снова вниз, к НМТ.
4. И на четвертом такте открывается выпускной клапан. Поршень снова движется вверх, выдавливая из камеры сгорания выхлопные газы в выпускной коллектор.

Работа четырехтактного двигателя

По сути, полезной работы в двигателе только один такт из четырех, когда при сгорании топлива создается избыточное давление, толкающее поршень. Остальные три такта нужны как вспомогательные, которые не дают импульса к движению, но на них расходуется энергия.

При таких условиях двигатель мог бы остановиться, когда кривошипно-шатунный механизм (КШМ) приходит к энергетическому равновесию. Но чтобы этого не произошло, используется  большой маховик, соединенный с системой сцепления, и противовесы на коленвале, уравновешивающие нагрузки от работы поршней.

Принцип работы двухтактного двигателя

Такты двухтактного двигателя

Двухтактные двигатели используются не слишком широко. В основном это моторы скутеров и мопедов, легких моторных лодок, газонокосилок. Весь рабочий процесс такого двигателя можно разделить на два основных этапа:

1. В начале движения поршня снизу вверх (от нижней мертвой точки к верхней) в камеру сгорания поступает топливно-воздушная смесь. Поднимаясь, поршень сжимает ее до критической компрессии, и когда он находится в верхней мертвой точке, происходит поджиг.
2. Сгорая, топливо толкает поршень вниз, при этом одновременно открывается доступ к выпускному коллектору и продукты сгорания выходят из цилиндра. Как только поршень достигает нижней мертвой точки (НМТ), повторяется первый такт – впуск и сжатие одновременно.

Работа двухтактного двигателя

Казалось бы, двухтактный двигатель должен быть вдвое эффективней четырехтактного, ведь здесь на полезное действие приходится половина работы. Но в реальности мощность двухтактного двигателя намного ниже, чем хотелось бы, и причина этого кроется в несовершенном механизме газораспределения.

При сгорании топлива часть энергии уходит в выпускной коллектор, не выполняя никакой работы кроме нагрева. В итоге, двухтактные двигатели применяются только в маломощном транспорте и требуют особых моторных масел.

Классификация двигателей

Поскольку ДВС растут и совершенствуются уже более 100 лет, набралось довольно много их разновидностей. Классифицируют двигатели по разным признакам и свойствам.

По рабочему циклу

Это уже известное нам деление двигателей на двухтактные и четырехтактные.

1. Двухтактные – один полный рабочий цикл состоит из двух этапов, при этом коленвал совершает один оборот;
2. Четырехтактные – за один полный рабочий цикл проходит четыре этапа, а коленвал делает два оборота.

По типу конструкции

Есть два основных типа ДВС: поршневой и роторный.

1. Поршневой – это тот самый привычный нам двигатель с поршнями, цилиндрами и коленвалом, который стоит практически в любом транспорте;
2. Роторно-поршневой, он же двигатель Ванкеля – особый вид ДВС, в котором вместо поршня используется трехгранный ротор, а камера сгорания имеет овальную форму. Двигатель Ванкеля использовался в некоторых моделях автомобилей, но сложность производства и обслуживания заставила инженеров отказаться от применения этой конструкции.

Работа роторного двигателя

По количеству цилиндров

В ЦПГ двигателя может устанавливаться от 1 до 16 цилиндров, для легковых автомобилей это обычно 3-8. Как правило, конструкторы предпочитают четное количество цилиндров, чтобы уравновесить циклы их работы. Самое известное исключение из правил – двигатель Ecoboost, разработанный концерном Ford, во многих моделях которого ставится как раз три цилиндра.

По расположению цилиндров

Компоновка ЦПГ не всегда рядная (хоть рядный двигатель – самый простой в ремонте и обслуживании). В зависимости от фантазии инженеров, двигатели делятся на несколько типов компоновки:

1. Рядные – все цилиндры выстроены в один ряд и на один коленвал.

   Работа рядного двигателя

2. V-образные – два ряда цилиндров, установленные под углом от 45 до 90 градусов на один коленвал.

   Работа V-образного двигателя

3. VR-образные – два ряда цилиндров с маленьким углом развала, 10-20 градусов, установленные на один коленвал.

   Работа VR-образного двигателя

4. W-образные – представляют собой блок из 3 или 4 рядов цилиндров, установленных на один коленвал.

   Работа W-образного двигателя

5. U-образные – два параллельных ряда цилиндров, установленные на два коленвала, объединенных в один силовой блок.

   Работа U-образного двигателя

6. Оппозитные – с двумя рядами цилиндров, установленными горизонтально под 180 градусов друг к другу на один коленвал.

   Работа оппозитного двигателя

7. Встречные – особая конструкция двигателя, в котором на каждый цилиндр приходится два поршня, движущихся во встречных направлениях. По сути, это одна цилиндро-поршневая группа, установленная на два коленвала.

   Работа встречного двигателя

8. Радиальные – с круговым размещением ЦПГ, установленной на коленвал, расположенный в центре.

Работа радиального двигателя

В легковых автомобилях используются рядные, V-, VR-, W- и U-образные двигатели, а в некоторых моделях и оппозитные. А вот радиальные применяются в авиационной технике.

По типу топлива

Классика жанра здесь – бензиновые и дизельные двигатели. Набирают популярность газовые, постепенно совершенствуются гибридные и водородные.

1. Бензиновые двигатели требуют поджига топливно-воздушной смеси. Для этого используются свечи и катушки зажигания, работающие синхронно с движением коленвала. Особенность бензиновых двигателей – способность развивать большую скорость;
2. Дизельные двигатели работают по принципу самовоспламенения топливно-воздушной смеси. В них нет свечей зажигания, зато есть система прямого впрыска, требующая подачи топлива под большим давлением. Для запуска двигателя используются свечи накаливания, которые предварительно подогревают воздух и отключаются после прогрева камеры сгорания. Дизельные двигатели способны развивать большую мощность, но не скорость, поэтому используются в тяжелой технике;
3. Газовые установки популярны за счет низкой стоимости сжиженного газа (по сравнению с бензином). Газовые двигатели работают при более высоких температурах, чем бензиновые или дизельные, что, в свою очередь, требует качественной работы системы охлаждения и особого моторного масла;

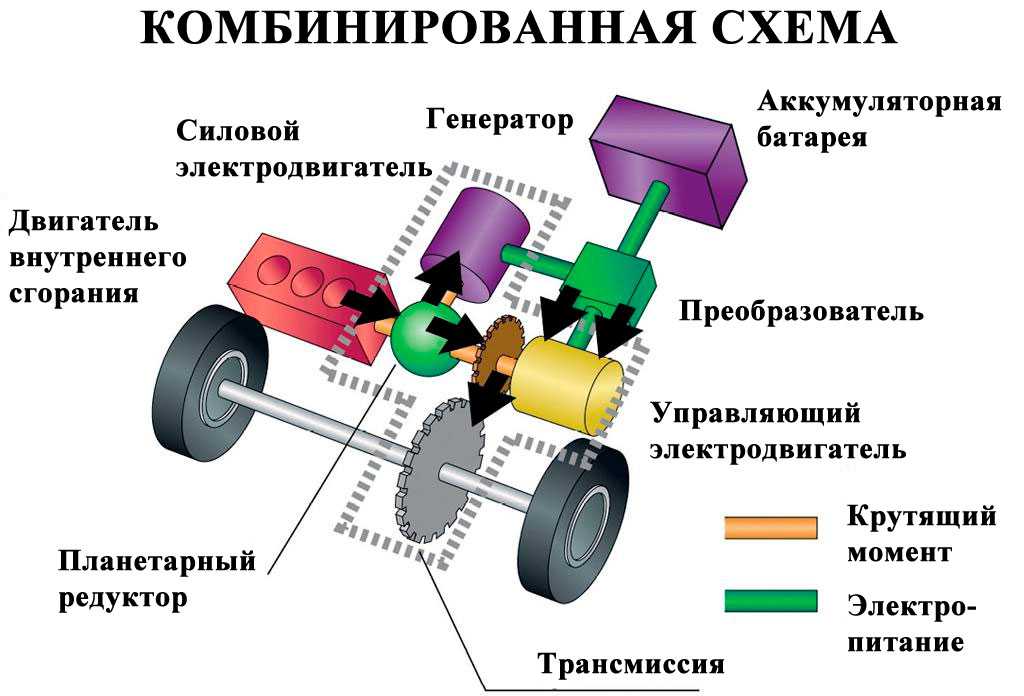

4. Гибридные – это комбинация ДВС и электромотора. В стандартном режиме вождения задействован только электрический мотор, а ДВС задействуется при необходимости повысить нагрузку или подзарядить аккумуляторы;
5. Водородные двигатели до недавнего времени были довольно опасны: кислород и водород, выработанные из воды путем электролиза, сгорали нестабильно и с риском детонации. Сравнительно недавно был найден другой способ использования водородно-кислородного соединения: водород заправляется в баки (причем заправка длится около 3 минут), кислород захватывается из воздуха, после чего они поступают на электрогенератор, а не в ДВС. По сути, получается процесс, обратный процессу электролиза, в результате которого образуется электроэнергия и вода. Первым автомобилем с водородной силовой установкой стала Toyota Mirai.

По принципу работы ГРМ

Ключевой элемент газораспределительного механизма – распредвал, объединенный с коленвалом двигателя с помощью ремня или цепи ГРМ. Распредвал за счет своей конструкции регулирует работу клапанов, и вся система работает синхронно с частотой оборотов двигателя. Обрыв ремня ГРМ – почти всегда путь на капремонт.

В зависимости от компоновки ЦПГ в двигателе может стоять 1 распредвал, если двигатель рядный, или 2-4 распредвала, если это V-образная компоновка.

Однако стандартная система ГРМ перестала отвечать современным требованиям к мощности и экономичности двигателей. И теперь, кроме стандартной механической системы, есть адаптивные системы, такие как Honda i-VTEC, VTEC-E и DOHC, Toyota VVT-i, Mitsubishi MIVEC, разработки компаний Volkswagen и Eco-Motors, а также пневматическая система ГРМ, установленная на Koenigsegg Regera и в перспективе добавляющая 30% мощности двигателю.

По принципу подачи воздуха

Еще одна классификация, которая часто встречается в обиходе: деление двигателей на атмосферные и турбированные.

1. Атмосферный двигатель – это тот самый ДВС, который затягивает порцию воздуха при движении поршня в цилиндре вниз. Подача кислорода идет стандартным способом;
2. Турбина (турбокомпрессор) – это дополнительная подкачка воздуха в камеру сгорания. Турбокомпрессор работает за счет потока выхлопных газов, вращающих турбину, которая, в свою очередь, нагнетает крыльчаткой воздух во впускной коллектор.

Работа двигателя с турбиной

Турбированные двигатели имеют свои преимущества и недостатки: с одной стороны, чем больше воздуха, тем больше мощности может развить двигатель. С другой – эффект турбоямы способен серьезно попортить нервы любителю спортивной езды. Да и лишний узел – лишнее слабое место, так что турбированные двигатели (или битурбо, как называют мотор с двумя турбинами) нравятся далеко не всем. Иногда хорошо собранный атмосферник может «заткнуть за пояс» любой наддув.

1. Если говорить о преимуществах двигателей внутреннего сгорания, то на первое место выйдет удобство для пользователя. За столетие бензиновой эпохи мы обросли сетью АЗС и даже не сомневаемся, что всегда будет возможность заправить машину и ехать дальше. Есть риск не встретить заправочную станцию – не беда, можно взять с собой бензин в канистрах. Именно инфраструктура делает использование ДВС таким комфортным.
2. С другой стороны, заправка двигателя топливом занимает пару минут, проста и доступна. Залил бак – и едь себе дальше. Это не идет ни в какое сравнение с подзарядкой электромобиля.
3. Способность служить долго при грамотном обслуживании – то, чем могут похвастаться знаменитые двигатели-миллионники. Регулярное своевременное ТО способно сохранить работоспособность мотора на очень долгий срок.
4. И, конечно, не будем забывать про милый сердцу рев мощного мотора. Настоящий, честный, совершенно не похожий на озвучку современных электрокаров. Не зря же некоторые автоконцерны специально настраивали звук двигателей своих машин.

Какой же основной недостаток у ДВС?

1. Конечно, это низкий КПД — в пределах 20-25%. Самый высокий на сегодняшний день показатель КПД среди ДВС – 38%, который выдал двигатель Toyota VVT-iE. По сравнению с этим электромоторы смотрятся гораздо выигрышней, особенно с системами рекуперативного торможения.
2. Второй значительный минус – это общая сложность всей системы. Современные двигатели давно перестали быть такими «простачками», как описывается в схеме классического ДВС. Наоборот, требования к моторам становятся всё выше, сами моторы – более точными и сложными, появляются новые технологии и инженерные решения. Всё это дополнительно усложняет конструкцию двигателя, и чем она сложней, тем больше в ней слабых мест.

Так что, если раньше сосед дядя Вася перебирал двигатель своей «копейки» самостоятельно, но на новеньких современных машинах вряд ли кто-то полезет в тонкую систему ДВС без специального оборудования и инструментов.

И, наконец, нефтяная эра сама по себе отходит в прошлое. Не зря же растут требования к экологической безопасности транспорта, а заодно и эффективность солнечных батарей. Да, бензиновые и дизельные моторы еще не скоро исчезнут с улиц, но уже Европа борется за внедрение электромобилей, благодаря которым человечество когда-нибудь забудет слово «бензиновый смог».

Заключение

Несмотря на любые недостатки, ДВС остается «главным по транспорту». Химики придумывают новые моторные масла, инженеры разрабатывают новые системы ГРМ, а производители бензина не спешат снижать цены. Всё потому, что с удобством и автономностью привычных нам двигателей пока не может сравниться ни один вид транспорта.

Используйте любое Android-устройство, чтобы исправить индикатор Check Engine в вашем автомобиле

Автор
Джош Ко

Обновлено 4 ноября 2022 г.

В вашем автомобиле есть индикатор Check Engine? Используя бесплатное приложение для Android, вы можете увидеть, что не так, и убрать свет, не посещая механика.

Кредит изображения: Дэниел Красон/Shutterstock

Знаете ли вы, что ваш автомобиль знает больше информации, чем показывает? В то время как основные индикаторы и датчики на вашей приборной панели отображают информацию о пробеге, топливе и предупреждениях, ваш автомобиль скрывает гораздо больше информации. Используя устройство Android и сканер OBD-II, вы можете легко узнать больше о своем автомобиле, и вот как это сделать.

Как сканировать автомобиль на наличие кодов неисправностей

Одним из самых неприятных моментов для автомобилиста является загорание индикатора Check Engine. Поскольку это может означать большую проблему или небольшое раздражение, важно диагностировать свет, прежде чем он превратится в большую проблему.

К счастью, вы можете сделать это с помощью сканера OBD-II и вашего телефона Android или головного устройства с помощью диагностического программного обеспечения. Приложение Torque в течение многих лет было в основном выбором людей, хотя многие другие разработчики предлагают аналогичное программное обеспечение, которое может делать то же самое.

Вам понадобятся две вещи:

1. Android-устройство с установленным бесплатным приложением Torque.
2. Устройство OBD-II (бортовая диагностика).

Каждый автомобиль, выпущенный после 1996 года в США, должен иметь порт OBD-II. Обычно он находится под рулевым колесом. В то время как модные модели предлагают больше удобств, вы можете купить базовую модель на Amazon за 20 долларов или меньше.

Получив устройство OBD-II, подключите его к разъему в автомобиле и определите, какое соединение необходимо выполнить. Сканеры OBD-II могут использовать соединения Bluetooth или Wi-Fi, поэтому выбирайте в соответствии с вашими потребностями. Затем откройте приложение Torque и дайте ему секунду, чтобы подключиться к вашему автомобилю. Если все пойдет хорошо, вы увидите основную информацию о вашем автомобиле.

Если ваш ЭБУ (блок управления двигателем) обнаружит какие-либо неисправности или увидит какие-либо несоответствия, загорится индикатор проверки двигателя. В более сложных сценариях может мигать индикатор проверки двигателя, указывая на то, что автомобиль необходимо немедленно обслужить, чтобы предотвратить внутренние повреждения.

Коснитесь значка шестеренки Меню в левом нижнем углу, чтобы просмотреть список команд. Затем выберите Коды неисправностей . Вы можете нажать Показать зарегистрированные неисправности , чтобы увидеть код индикатора Check Engine, или Очистите зарегистрированные ошибки , чтобы очистить код, который их вызывает.

Как правило, коды неисправностей отображаются без особой информации, поэтому выполните поиск в Google, чтобы узнать, что они собой представляют. Часто предлагаются решения для решения потенциальной проблемы (проблем).

Обратите внимание, что очистка кода не является постоянным решением проблемы. Если вы выполнили необходимое техническое обслуживание, очистите код. Он снова появится примерно через 25 миль, если проблема все еще присутствует.

Torque не является эстетически привлекательным приложением, но оно выполняет свою работу и позволяет вам просматривать и очищать коды, не полагаясь на профессионала. Это в конечном итоге избавляет вас от поездки к механику и платы за посещение, оптимизируя сценарий.

Почини свой автомобиль с помощью телефона Android

Поскольку автомобильные технологии со временем совершенствуются, методы решения и решения проблем также изменились для повышения эффективности. Требование OBD-II на всех легковых автомобилях упростило диагностику неисправностей и доступ к дополнительной информации, если что-то пойдет не так.

С помощью сканера и устройства Android диагностика вашего автомобиля никогда не была проще!

Что такое порт OBD-II и для чего он используется?

Если вы приобрели автомобиль после 1996 года, скорее всего, он имеет порт OBD-II (бортовая диагностика II). Каждый автомобиль или грузовик на дорогах, произведенные после 1996 года, по закону должен быть установлен.

OBD-II — это бортовой компьютер, который отслеживает выбросы, пробег, скорость и другие данные о вашем автомобиле. Он подключен к индикатору Check Engine, который загорается, когда компьютер обнаруживает проблему.

Бортовой компьютер OBD-II имеет 16-контактный порт под панелью приборов со стороны водителя. Это позволяет механику или кому-либо другому считать код ошибки с помощью специального сканирующего прибора.

OBD-I против OBD-II

Изображение предоставлено Аленом Ван ден Хенде/Wikimedia Commons

До появления OBD-I у каждого производителя был свой набор стандартов для OBD, а это означало, что механикам приходилось покупать дорогие сканирующие инструменты для каждого типа разъема. OBD-I был впервые представлен в 1987 году и положил начало стандартизации бортовой диагностики. У него были датчики, которые обнаруживали выбросы и минимизировали их с помощью клапанов, контролирующих выбросы. Однако у него было много проблем и недостатков.

В результате в 1996 году производители автомобилей начали оснащать легковые и грузовые автомобили портом OBD-II. Все системы в основном одинаковы, но есть небольшие отличия. Они известны как протоколы и предназначены для производителей транспортных средств.

Существует пять основных сигнальных протоколов:

• SAE J1850 PWM: Широтно-импульсная модуляция, используется в автомобилях Ford
• SAE J1850 VPW: Переменная ширина импульса, используется в автомобилях General Motors
• ISO9141-2: Используется во всех автомобилях Chrysler и различных европейских и азиатских автомобилях. , Субару, Мазда, Ниссан и многое другое.
• ISO 15765 CAN : Сеть контроллеров, используется на всех автомобилях, выпущенных после 2008 г.

Контакты 4 и 5 во всех протоколах используются для заземления, а контакт 16 используется для питания от автомобильного аккумулятора.

Как только компьютер обнаружит проблему с двигателем или любым другим компонентом автомобиля, за которым он следит, загорится индикатор Check Engine.

Как работает OBD-II?

диагностических кода неисправности (DTC) хранятся в компьютерной системе. Коды могут варьироваться от одного производителя к другому. Однако любой, у кого есть сканирующий прибор OBD-II, может подключиться к порту OBD-II и прочитать диагностические коды неисправностей с компьютера.

Любой сканер OBD-II может считывать коды из-за стандартизированной распиновки. Инструменты сканирования могут считывать любой из протоколов, перечисленных выше. Стандартная распиновка выглядит следующим образом.

Сканеры

OBD-II могут подключаться к этим портам на ваших автомобилях и идентифицировать код неисправности от любого производителя, который использует один из протоколов OBD-II.

• PIN 1 : Используется производителем
• PIN 2 : Используется SAE J1850 PWM и VPW
• PIN 3 : Используется производителем
• PIN 4 : Ground
• 9 .
• Контакт 6 : Используется ISO 15765-4 CAN
• Штырек 7 : Линия K по ISO 9141-2 и ISO 14230-4 Контакт 15 : K-линия ISO 9141-2 и ISO 14230-4
• Контакт 16 : Питание от автомобильного аккумулятора производителя, который использует один из протоколов OBD-II.

  Что можно подключить к порту OBD-II?

  Традиционно механик подключал сканирующий прибор к порту OBD-II для считывания кода неисправности. Менее дорогие сканеры будут предоставлять только числовой код, который механик затем будет искать в руководстве производителя или на веб-сайте обслуживания. Более дорогие сканеры будут предоставлять текстовые коды ошибок.

  Однако в последние годы появились более продвинутые инструменты, доступные для обычных водителей, которые не хотят зависеть от механика, чтобы выяснить, что не так с их автомобилем.

  Одним из примеров являются сканеры OBD-II. Они могут поставляться в различных конфигурациях, таких как проводные и беспроводные. Вы также можете найти устройства, которые подключаются к вашему смартфону или ноутбуку, а некоторые имеют собственный экран. Что бы вы ни предпочли, выбор есть.

  Другой вариант — GPS-трекеры. Они могут быть жестко подключены к вашему автомобилю, хотя обычно они размещаются в порту OBD-II, чтобы обеспечить достаточную мощность устройства. Это может быть особенно полезно для отслеживания близких или молодых водителей.

  Другие приложения мобильного сканера OBD-II

  Компьютерная система вашего автомобиля постоянно контролирует различные системы и компоненты вашего автомобиля.

  Это означает, что любое устройство, подключенное к порту, может считывать одну и ту же информацию и передавать ее на ваше мобильное устройство. Представьте себе, что вы открываете приложение на своем телефоне и просматриваете текущий расход топлива, температуру, давление масла и многое другое.

  Сегодня это возможно с любым из перечисленных ниже устройств и приложений.

  1. Сканер Veepeak Mini WiFi OBD II

  Изображение предоставлено: Amazon

  Если вы ищете недорогое решение, вы не ошибетесь с этим диагностическим сканером OBD-II для Android от Veepeak.

  Это устройство работает с различными приложениями для Android, такими как Torque Pro, Torque Lite или OBD Car Doctor. Просто включите Bluetooth, и вы сможете просматривать различные данные датчиков и диагностировать коды ошибок, когда загорается индикатор Check Engine.

  В отличие от большинства других устройств в этом ценовом диапазоне, это устройство также позволяет сбрасывать коды ошибок для незначительных проблем, таких как незакрепленная крышка топливного бака.

  2. BAFX Products OBDII Code Reader & Scan Tool

  Изображение предоставлено Amazon.

  Этот беспроводной считыватель OBD от BAFX Products превращает ваше устройство iOS во впечатляющий усовершенствованный инструмент OBD. Вы можете не только считывать все диагностические данные с вашего автомобиля, но и отслеживать данные в режиме реального времени, такие как:

  • Температура двигателя
  • Расход топлива
  • Напряжение датчика O2
  • Уровень напряжения аккумулятора
  • Время работы двигателя

  Это полезный инструмент для мониторинга данных о системах вашего автомобиля, которые не отображаются на приборной панели.

  Однако имейте в виду, что сторонние приложения, работающие с этим устройством, не бесплатны.

  3. Сканер Veepeak OBDCheck BLE Bluetooth OBD II

  Изображение предоставлено: Amazon

  Чуть лучшим устройством для Android или iOS является Veepeak OBDCheck BLE с Bluetooth 4.0.

  Просто включите Bluetooth на своем телефоне и подключитесь к этому сканеру, чтобы считать информацию с вашего порта OBD-II. Устройство может читать все протоколы OBD-II. Вы можете использовать его с программным обеспечением Torque для Android или даже с программным обеспечением ScanMaster для вашего ноутбука с поддержкой Bluetooth.

  4. BlueDriver Pro OBD2 Bluetooth Scan Tool

  Изображение предоставлено: Amazon

  BlueDriver Bluetooth Professional OBDII Scan Tool предназначен для тех, кому нужен более функциональный сканер портов OBD-II. Этот сканирующий инструмент поддерживает Bluetooth и работает с устройствами Android и iOS.

  Это несколько дороже других беспроводных считывателей портов, представленных на рынке. Тем не менее, он поставляется с функциями, которые вы ожидаете от тех же дорогих инструментов сканирования, которые используют механики.

  Устройство позволяет использовать мобильное приложение для считывания и удаления основных и расширенных кодов ошибок. Он также включает в себя расширенные тесты с оперативными данными, такими как количество пропусков зажигания, цифровые показания, графики и отчеты о ремонте из часто обновляемой онлайн-базы данных.

  5. OBDLink MX+ OBD2 Bluetooth-сканер

  Изображение предоставлено: Amazon

  Считывание и очистка кодов ошибок полезно, но если вы действительно хотите иметь доступ к данным в реальном времени, то Bluetooth-сканер OBDLink MX+ OBD2 — это то, что вам нужно. Это один из самых дорогих вариантов, но характеристики просто потрясающие.

  • Получайте данные о транспортном средстве в режиме реального времени, даже если вы находитесь далеко от него.
  • Расширенная поддержка автомобилей Ford, GM, Mazda, Nissan, Toyota, Honda и других.
  • Отображение, графическое отображение и регистрация сотен параметров в режиме реального времени
  • Блокировка/разблокировка дверей (на некоторых автомобилях)

  Хотя цена этого усовершенствованного сканирующего прибора не уступает многим дорогим инструментам, используемым механиками, его впечатляющие функции делают это стоит своих денег.

  Использование вашего порта OBD-II

  Порт OBD-II используется в автомобилях уже много лет, но только недавно он стал доступен для обычных водителей. Наличие этих устройств и приложений дает вам гораздо лучшее представление о том, что происходит с вашим автомобилем, задолго до того, как возникнут какие-либо серьезные проблемы.

  Некоторые сканеры портов также имеют функции отслеживания местоположения. Но если это то, что вас больше интересует, ознакомьтесь с некоторыми из лучших GPS-трекеров для вашего автомобиля. Даже если они не показывают вам диагностику вашего автомобиля, по крайней мере, вы всегда можете найти свой автомобиль, если у него есть сигнал GPS.
