Ранний впрыск на дизеле симптомы

Рис. 38. Чтобы полностью проверить редукционный клапан, его можно вывернуть из ТНВД. Плунжер внутри этого редукционного клапана не должен быть заклинен. Так это или не так, можно проверить, надавив на плунжер спичкой. Под воздействием руки плунжер должен легко перемещаться, сжимая пружину.
Рис. 39 . Выкручивать редукционный клапан на уже снятом насосе не сложно. Проделать то же, не снимая ТНВД, уже сложнее.

Все эти проблемы возникают довольно редко и легко вычисляются. Оценить состояние топливного фильтра можно легко и однозначно, если перевести двигатель на внешнее питание, то есть под капот двигателя поместить пластиковую бутылку с дизельным топливом, а трубки питания ТНВД и «обратки» отсоединить от своих штатных мест и опустить в эту бутылку. После этого запускаем двигатель и проверяем его работу. Можно даже проехать несколько километров. Если в поведении двигателя ничего не изменилось, значит, топливный фильтр и все, что расположено дальше, к топливному баку, исправно. Кстати, если в бутылку с топливом добавить 30-50% любого моторного масла, то ТНВД будет вынужден подавать более густое топливо (смесь солярки с маслом). И если в ТНВД есть какой-то износ (например, плунжерных пар), износ этот как бы станет сказываться в меньшей степени, и работа двигателя станет лучше. Например, двигатель в горячем состоянии запускается очень тяжело. Причиной этого часто является недостаточный объем подаваемого топлива вследствие износа главной плунжерной пары. И если с густым топливом этот дефект (тяжелый запуск) почти исчезнет, можно с уверенностью снимать ТНВД и менять ему изношенную пару. Хотя в этом случае в ТНВД обычно надо менять все, и его проще выкинуть, чем чинить и потом регулировать. Впрочем, об этом уже выше писалось.

Состояние редукционного клапана (может находиться в заклиненном состоянии) и питающего насоса, можно оценить, используя насос ручной подкачки топлива. Если работа двигателя изменится после того, как вы при работающем двигателе начнете качать ручным насосом, т. е. начнете вручную поднимать давление в корпусе ТНВД, значит или клапан, или насос неисправен. Редукционный клапан легко вывернуть, не снимая ТНВД, и проверить. Только на большинстве дизельных двигателей фирмы « Mitsubishi » для этого приходится тонким зубилом удалять уголок кронштейна, после чего головка редукционного клапана становится доступной для специального ключа. Кстати, этот редукционный клапан можно вывернуть и с помощью длинного бородка (зубильца), не используя ключ. (РИС.40)

Рис. 40. Поднять давление в корпусе ТНВД можно путем осаживания заглушки (1) редукционного клапана (2) тонким бородком. В результате этих ударов пружина (3) сильнее надавит на плунжер (4) и тот перекроет отверстие для сброса топлива (5). Чтобы вернуть заглушку обратно (снизить давление в корпусе ТНВД), надо сильнее пробить заглушку вниз, чтобы она сжала пружину полностью и надавила на плунжер таким образом, чтобы вытолкнуть стопор (6). После этого и плунжер и пружина легко вываливаются. Дальше надо перевернуть редукционный клапан и тонким бородком пробить заглушку обратно. Далее все собрать на место и повторить попытку регулировки давления.

Там все уплотнения сделаны на резиновых колечках (ториках) и сильной затяжки не требуется. Если этот клапан целый, его плунжер не заклинен в открытом положении, то следует подозревать неисправность питающего насоса. При условии, что при подкачке топлива работа двигателя становится ровнее. Правда, если из линии перелива (обратки) при работе двигателя льется топливо с пузырьками воздуха, то в первую очередь надо устранить подсос воздуха. Потому что если будет подсос воздуха, то сложно создать требуемое давление в ТНВД, даже с полостью исправным питающим насосом. Но проблемы с подсосом воздухом – это отдельная тема. Тут только заметим, что подсос воздуха, даже при внешнем питании, т.е. когда канистра с топливом находится выше ТНВД, возможен через сальник ТНВД и через не плотности центральной заглушки на чугунной части ТНВД. Эта заглушка используется для точной установки ТНВД по углу подачи топлива (ее вывинчивают, устанавливают микрометрическую головку и меряют ход плунжера, эта процедура описана почти во всех руководствах по ремонту ТНВД). При полностью исправном ТНВД, даже если он был ранее завоздушен, через 10 минут работы двигателя в линии перелива пузырьков воздуха нет.

Итак, угол опережения впрыска зависит от оборотов двигателя. Для экономии топлива, достижения высокой мощности и в плане экологии будет лучше, если этот угол опережения будет изменяться с учетом и других условий работы двигателя, таких, как величина нагрузки на двигатель, давление наддува, температура и др. Но полностью учет всех этих условий возможен только у ТНВД с электронным управлением. У обычных механических учитывается только давление топлива в корпусе ТНВД и, на более современных агрегатах, температура охлаждающей жидкости двигателя. Поршень в нижней части ТНВД перемещается в зависимости от давления топлива и через специальный стальной «палец» немного разворачивает профильную шайбу (эту же шайбу принудительно поворачивает поводок от механизма прогревного устройства). В результате волновой выступ шайбы будет раньше набегать на плунжер, и тот раньше начнет свое движение. Вся эта система была рассчитана и сделана на заводе и худо-бедно справлялась со своими обязанностями. До тех пор, пока не начался интенсивный износ. Интенсивным он стал потому, что в ТНВД стало поступать топливо без смазки (наше «сухое» зимнее топливо, так же как и керосин, почти не содержит тяжелых фракций, которые и обеспечивают смазку всех трущихся деталей), топливо с воздухом и просто грязное топливо (с абразивом). Впрочем, обычная старость тоже делает свое дело. В результате выступ на шайбе начинает чуть позже набегать на плунжер и тот в свою очередь начинает чуть позже свое движение. Другими словами начинается более поздний впрыск. Начало этого явления выглядит так. Двигатель работает на холостом ходу и, вследствие разного износа форсунок, немного трясется. Добавляем ему оборотов. Примерно на 1000 об/мин двигатель перестает трястись и как бы замирает – работает ровненько – ровненько. Еще повышаем обороты. И вдруг в диапазоне 1500 – 2000 об/мин появляются вздрагивания. Эти вздрагивания (тряска) могут появляться как при плавном, но интенсивном, так и при медленном повышении оборотов. Во время тряски из выхлопной трубы идет синий дым. Когда двигатель полностью прогреется, тряска в районе 1500 – 2000 об/мин исчезает. Это в самом начале развития дефекта. Потом тряска не пропадает и после прогрева двигателя. Точно такая же тряска появляется, если поднять давление впрыска на форсунках. В этом случае, если ТНВД изношен, тоже получится поздний впрыск топлива. Избавляемся мы от этого явления, повернув корпус ТНВД на более ранний впрыск. Иногда приходится доворачивать ТНВД почти до упора. Но прежде чем это сделать, послушайте работу двигателя. Когда у дизельного двигателя слишком ранний впрыск, он начинает работать более жестко (еще говорят, что у него стучат клапана). И если вы убедитесь, что оборотов за 50-100 до начала тряски эта жесткая составляющая в акустическом фоне дизеля исчезла, значит точно надо поворачивать ТНВД. Тут следует заметить, что у изношенных дизелей зазор поршень – цилиндр очень большой и поэтому они начинают работать жестко даже при абсолютно правильном угле опережения впрыска. Использование для установки опережения впрыска стробоскопа в нашем случае не совсем оправдано. Не будем говорить о том, что стробоскопы более уверенно ловят своим микрофоном стук уже сильно изношенной форсунки. Если же форсунка в приличном состоянии, а трубка подачи топлива закреплена штатно, лампа стробоскопа, как правило, дает сбои. Установить с помощью стробоскопа можно опережение впрыска при холостом ходе. Именно это опережение дается в технической документации. Но износ в ТНВД неравномерный. И очень часто установив опережение по метке с помощью стробоскопа при оборотах холостого хода, мы не избавляемся от тряски на оборотах, вызванной поздней подачей топлива. Поэтому мы и рекомендуем выставлять опережение на слух. При том износе, который имеют эксплуатируемые нами дизеля, это более приемлемый способ. Ведь только таким образом можно скомпенсировать поздний впрыск, вызванный низким давлением топлива в корпусе ТНВД из-за износа питающего насоса. Это почти то же самое, что и регулировка опережения зажигания у бензинок. Вы можете с помощью приборов установить опережение зажигания только при оборотах холостого хода (а другого и не предлагается руководствами по ремонту), но из-за неисправности, например, центробежного регулятора, машина ехать не будет. Ясно дело, что его надо чинить или менять. Но можно, повернув трамблер, выставить на слух приемлемый угол опережения зажигания. Разница только в том, что у бензиновых двигателей критерием правильности установки опережения зажигания без использования приборов будут детонационные стуки и мощность двигателя, а у дизелей – тряска, дымность и стуки в двигателе.

Выше уже упоминалось, что большинство проблем ТНВД происходят из-за всяческого рода утечек и протечек. Износился, например, плунжер, возникла протечка, вот и не создает он давление. А если заменить топливо более густым? Тогда повышенные зазоры в сопрягаемых деталях как бы станут меньше. И ТНВД заработает так, будто у него и нет никакого износа. Сделать топливо густым очень просто. Добавьте, как говорилось выше, в него любого моторного масла. Конечно, ездить так не хочется – слишком дорогое топливо получается (да и хлопотно это, постоянно приготавливать густое топливо). Но для проверки состояние ТНВД (как и для успешной продажи сильно подержанного автомобиля на базаре) этот прием полезен. В холодное время года мы, из-за природной лени, для того, чтобы сделать топливо густым, просто охлаждаем ТНВД. Например, приходит машина с дизельным двигателем с жалобой на то, что плохо заводится, если постоит минут пять, но двигатель еще горячий. Мы заводим эту машину (действительно, иногда приходится крутить стартером секунд 30), прогреваем ее еще минут 10 и глушим. После этого открываем ей капот и снегом охлаждаем ТНВД. В течение тех же 5 минут. Если после этой операции двигатель запустится лучше, чем в первый раз, уже можно говорить о сильном износе ТНВД. Конечно, оба эти трюка (с густым топливом и с охлаждением ТНВД) не описываются в заводских руководствах по ремонту двигателя и, поэтому их нельзя считать очень уж научными. В тех руководствах измеряется объем подачи топлива при запуске (есть в технических данных такой параметр – объем подачи при скорости вращения 200 об/мин) и проверить этот параметр в домашних условиях тоже несложно. Для этого надо выкрутить все свечи накаливания и снять трубку с одной форсунки. Потом на эту трубку надеть корпус одноразового медицинского шприца и стартером покрутить двигатель. Естественно, считая «пшики». 200 «пшиков», это, конечно, много. Достаточно и 50, а потом полученный результат сравнить с техническими данными. При этом можно считать, что объем впрыска при 200 об/мин для всех японских дизелей, если у них одинаковый объем, будет один и тот же. Если объем вашего двигателя чуть другой, несложно составить пропорцию с объемом дизеля, данные на который у вас имеются. Все это мы тоже проделываем, когда горячий двигатель плохо заводится, хотя, как следует из практики, можно все проверить и проще. Используя снег и моторное масло. Другими словами, если работа ТНВД с густым топливом становится более приемлемой, надо проверять объем впрыска. Лучше, конечно, это все сделать на стенде (там можно провести проверить все режимы работы у ТНВД), но в режиме запуска (т.е. при 200 об/мин) проверку можно сделать и в гараже.

Итак, если у дизельного двигателя есть тряска в районе 1500 – 2000 об/мин, сопровождаемая к тому же синим цветом выхлопных газов, надо ремонтировать топливную систему. И в частности, сделать впрыск топлива раньше. Для этого в простейшем случае надо повернуть ТНВД на более ранний впрыск.

Корниенко Сергей, г. Владивосток, диагност
© Легион-Автодата

Тема в разделе «Дизельные двигатели», создана пользователем Lip, 25 ноя 2013 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
Необходимо обновить браузер или попробовать использовать другой.

Раннее или позднее зажигание. Что лучше? Лучше всего — оптимальное. А вот первые два случая могут принести владельцу автомобиля немало головной боли и потраченных нервов, ибо определить неполадку не так-то просто. Во всём есть свои нюансы, которые необходимо рассмотреть поближе.

Коротко о зажигании

Для начала надо поговорить о зажигании в общем, чтобы понимать, что именно надо настраивать. На бензиновых двигателях внутреннего сгорания существует ряд компонентов, ответственных за надлежащую и своевременную подачу напряжения на свечу, дабы последняя могла дать необходимую искру для воспламенения топливной смеси. Компоненты эти объединены в механизм под названием «трамблёр» или «прерыватель-распределитель», который в свою очередь установлен на блоке цилиндров двигателя, и вал трамблёра приходит в движение от распредвала двигателя. Вал трамблёра оснащён кулачками, основной задачей которых является размыкание цепи в нужный момент, после чего идёт возникновение искры на свече.

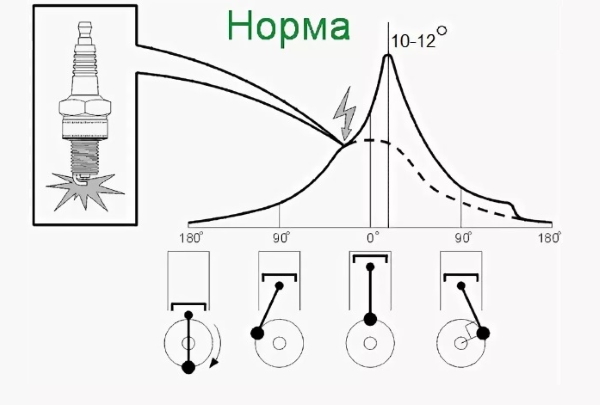

Чтобы мотор автомобиля давал желаемую мощность, возникновение искры в цилиндре должно совпадать с моментом максимально эффективного использования всей энергии сжатой топливной смеси. Когда искра подаётся с опережением, то энергия воспламенённых газов некоторое время будет работать навстречу движению поршня. В случае запоздавшей искры энергия уже идёт «вдогонку» уходящему поршню и не реализует себя в полной мере.

Одним из главных недостатков трамблёра является его механический износ и, соответственно, влияние этого процесса как на качество, так и на время подачи искры. Это может заметно сказываться на функционировании мотора и требовать вмешательства в его работу и настройку.

Наглядная схема и устройство системы зажигания в бензиновом двигателе

Симптомы и признаки раннего

Чрезмерная детонация (дефект поршня, разрушение шатунов).
Хорошо слышимый звук стука в двигателе (повышенный износ).
Потеря мощности (особо заметная на малых оборотах).
Увеличенный расход топлива.

Симптомы и признаки позднего

Потеря мощности.
Плохой запуск (из-за чего страдает аккумулятор).
Повышенный расход топлива.
Перегрев двигателя (может вообще заклинить).

Приятного мало что в первом, что во втором случае. Тем не менее некоторые автолюбители (в частности, владельцы отечественных автомобилей) ставят позднее зажигание при старте и прогреве мотора. Другие же делают зажигание немного ранним (на 1 риску), что ведёт к заметно улучшенной динамике на повышенных оборотах. Только вот в последнем случае на низких оборотах как следствие будет наблюдаться проседание мощности. Так что всё на свой страх и риск.

Если стоит ГБО (автомобиль на газу)

Основная причина установки газобаллонного оборудования на автомобиль — снижение затрат на топливо. Газ выходит практически в два раза дешевле высокооктанового бензина, и для многих это является весомым доводом к установке ГБО. Но есть пару моментов, на которые стоит обратить внимание. Полностью на газ перейти не получится, и необходимость в бензине всегда остаётся (прогрев, работа при повышенных нагрузках или просто газ закончился). Кроме того, газ расходуется быстрее и обладает повышенным октановым числом, из-за чего топливно-воздушная смесь может догорать на стадии выпуска и оказывать негативное термическое воздействие на выпускной тракт. Так что оптимизация зажигания и процесса горения топливной смеси на автомобилях ГБО является одной из основных задач к решению, а правильная настройка оборудования поспособствует ещё большей экономии топлива.

Немного о дизелях

Приведённые выше симптомы на бензиновом двигателе во многом характерны и для дизельных моторов. Правда, причины ввиду иного принципа работы в данном случае надо искать в другом.

Основным отличием дизельного двигателя от бензинового является способ поджига топлива. В дизеле это происходит за счёт самовоспламенения солярки, вступающей в контакт с находящимся в цилиндре сильно сжатым и разогретым воздухом.

Регулировка зажигания в дизелях заключается в выставлении нужного угла опережения впрыска дизтоплива, которое должно подаваться точно в пиковый момент такта сжатия. В случае неверно выставленного угла впрыск получается несвоевременным. Это ведёт к неоптимальному сгоранию топливно-воздушной смеси и дисбалансу двигателя.

Так что в дизельных моторах основным элементом системы зажигания можно считать топливный насос высокого давления (ТНВД). Вместе с дизельными форсунками именно он отвечает за дозировку и подачу топлива в цилиндры.

Схема и основные узлы топливной системы в дизельных двигателях

Диагностика и устранение проблем

Будет лучше, если автомобиль на гарантии проверят официальные представители

Как проверить на карбюраторном двигателе

Перечень необходимого оборудования прост:

стробоскоп,
тахометр (если у автомобиля нет такового на приборной панели),
гаечный ключ на «10».

Видео по настройке зажигания на примере автомобиля ВАЗ 2109

Как определить на инжекторе

В данном случае зачастую всё упирается в электронику и решается программированием электронного блока управления (ЭБУ). В результате эксплуатации автомобиля в памяти ЭБУ со временем могут накапливаться различные ошибки. Со временем они могут привести к сбоям прошивки и некорректной работе двигателя, в том числе и системы зажигания. Необходимо лишь наличие специального оборудования для выявления, сброса накопленных ошибок и перепрошивки «мозгов» автомобиля. К сожалению, такая работа вряд ли под силу новичкам.

Процесс настройки и калибровки электронного блока управления (ЭБУ)

Нередко причина может заключаться в датчике детонации, на основании данных которого инжектор регулирует впрыск топлива в цилиндры. Выход его из строя повлечёт за собой и неверную работу инжектора.

Какие действия эффективны на дизельном моторе

Можно попробовать выставить угол впрыска по меткам через смещение топливного насоса. Метод больше рассчитан на дизельные моторы с механической топливной аппаратурой. Но меток может и не быть, так что в таком случае придётся выставлять угол опытным путём. Надо будет снять трубку высокого давления с одной из форсунок, после чего надеть на неё прозрачную трубку. Следующим шагом будет замер верхней границы топлива в трубке при включении зажигания и проставка на шкиве соответствующей метки. Далее выставляются по меткам коленчатый и распределительный валы.

Регулировка момента впрыска на дизеле (видео)

На автомобилях с ГБО

Здесь есть два пути решения:

Увеличить степень сжатия, тем самым ускорив скорость горения газовоздушной смеси.
Смещение угла опережения в сторону более раннего.

Второй проще в реализации и менее затратен. Достигается путём установки вариатора угла опережения зажигания, подключаемого к датчику положения коленвала с последующей корректировкой его данных на заданную величину. Попутно вариатор подключается к газовому клапану и работу свою начинает лишь при запуске ГБО, дабы не вмешиваться, когда двигатель работает на бензине. Смещение угла приведёт к более раннему зажиганию газовоздушной смеси, что позволит ей успеть сгореть до открытия выпускных клапанов, оградив тем самым от излишнего термического воздействия те же клапана и катализатор.

Устройство для смещения угла зажигания на более раннее при наличии ГБО

Проблемы с зажиганием, независимо от того, раннее оно или позднее, хорошего ничего не сулят. Возможно, небольшие отклонения кто-то не будет считать критичными, но всё равно повышенный износ двигателя, его разбалансировка со временем дадут о себе знать, и работы будет не в пример больше. Если чувствуете, что собственных сил и понимания вопроса недостаточно, лучше обратитесь за помощью к квалифицированным специалистам.

Регулировка зажигания МТЗ | автомеханик.ру

Регулировка зажигания на тракторе МТЗ 80, МТЗ 82 нового и старого образца, МТЗ 1221 отличается в способе крепления фланца топливного насоса высокого давления к шестерне привода топливного насоса. Которая находится под передней крышкой двигателя.

Содержание статьи:

1 Причины по которым происходит регулировка зажигания на тракторе МТЗ.
2 Почему ставится раннее зажигание
3 Регулировка зажигания на двигателе д 240 трактора МТЗ 80, МТЗ 82.
- 3.1 Прокачка насоса высокого давления
- 3.2 Установка поршня первого цилиндра на угол опережения зажигания.
- 3.3 Установка соединительной или переходной пластины
4 Регулировка зажигания на тракторе МТЗ 82,1, МТЗ 1221.
- 4.1 Установка поршня в ВМТ.
- 4.2 Установка щупа в положение угла опережения зажигания
- 4. 3 Установка момента впрыска секции первого цилиндра.
5 Регулировка зажигания на Д 260 трактора МТЗ 1221

Причины по которым происходит регулировка зажигания на тракторе МТЗ.

В связи с тем что ТНВД приходится снимать для регулировки и диагностики.

Сбивается установочный угол опережения зажигания.
Топливный насос регулируется на подачу топлива. Что бы она была равномерной на каждом плунжере. Но еще при замене плунжеров изменяется момент впрыска топлива. То есть плунжер может раньше или позже начать создавать давление в трубке высокого давления. В связи с этим угол опережения зажигания несколько изменяется

Почему ставится раннее зажигание

Установка опережения угла зажигания необходимо для того чтобы воспламенение топлива происходило до того как поршень дойдет до ВМТ(верхней мертвой точки). Поршень подходит к ВМТ и за 10-27 градусов от оборота коленчатого вала. Происходит впрыск топлива. При сжатии воздуха в цилиндре температура повышается до 350-900 градусов по Цельсию. Этой температуры достаточно чтобы произошло самовоспламенение дизельного топлива. При достижении ВМТ поршнем максимально сжимается уже горящая смесь топлива с воздухом. В результате горения образующиеся газы расширяются. Начинают давить на поршень. Максимальное давление расширяющихся газов достигается если сжимать уже горящее топливо. На некоторых конструкциях двигателей предусматривается подача горящего топлива в камеру сгорания. Это еще больше повышает мощность двигателя.

Двигателя устанавливаемые на трактора МТЗ имеют различные углы опережения зажигания. Знать их не обязательно. Потому что конструктивно предусмотрена установка угла опережения зажигания. В зависимости от расположения установочного шкива. Который находится на задней панели двигателя. Достаточно его вывернуть поставить обратной стороной.

При этом необходимо попасть в предусмотренное для отверстие в маховике. После того как щуп установлен поршень будет находится до ВМТ на требуемом угле опережения. Останется только правильно выставить ТНВД. На начало впрыска топлива плунжером первого цилиндра.

Регулировка зажигания на двигателе д 240 трактора МТЗ 80, МТЗ 82.

Регулировка зажигания на двигателе д 240 тракторов МТЗ 80, МТЗ 82 если насос был снят начинается с его установки. Особенностью соединения вала насоса высокого давления с шестерней привода является использование переходной пластины. Она имеет внутреннюю шлицевую часть. Которая садится на вал ТНВД. И множество отверстий по краю пластины.

Отверстия предназначены для того чтобы была возможность совместить их с резьбовыми отверстиями на приводной шестерни. Большое количество этих отверстий расположенных на разном друг от друга расстоянии. Позволяет более точно их совместить с резьбовыми отверстиями на приводной шестерни в зависимости от требуемого положения вала ТНВД.

Прокачка насоса высокого давления

Для того чтобы правильно определить положение вала топливного насоса. Требуется закачать в него топливо и удалить полностью воздух. Для этого необходимо установить все трубки подводящие топливо и отводящие из обратки. Затем откручивается штуцер с трубкой обратки. Помпой нагнетается давление топлива в насосе до тех пор пока из под штуцера не перестанут выходить пузырьки воздуха. Как только воздух удален из полости ТНВД. Требуется провернуть вал ТНВД до тех пор, пока из отверстия секции первого цилиндра не покажется топливо. Необходимо поймать такой момент, когда топливо только начало подниматься.

Связано это с тем. Что плунжер начинает создавать давление, в трубке идущее на форсунку. Момент возникновения давления и есть начало впрыска топлива.

Кулачок на валу ТНВД имеет форму эллипса. как и на рспредвале системы ГРМ. Он надавливает на плунжер при вращении.

В плунжере перекрывается отверстие предназначенное для входа топлива в полость плунжера.

Плунжер начинает создавать высокое давление.

Необходимо поймать именно тот момент, как только плунжер начал движение и перекрылось отверстие для подачи топлива в плунжер.

Визуально ето можно определить следующим образом. При прокручивании вала ТНВД в отверстии высокого давления секции первого цилиндра появится топливо. Как только он появилось. Необходимо подкачивающей помпой создать дополнительное давление в полости ТВНД. Немного провернуть вал в обратную сторону. И снова проворачивать вал по часовой стрелке до того момента как только топливо не начнет движение. Насос необходимо оставить в этом положении.

Установка поршня первого цилиндра на угол опережения зажигания.

Устанавливается поршень в ВМТ такта сжатия. Для этого требуется проворачивать коленчатый вал до тех пор, пока коромысла первого цилиндра перестанут двигаться и давить на клапана. То есть клапана будут закрыты. Поршень за рабочий цикл дважды подходит к ВМТ. Второй раз в такте выброса отработанных газов. При этом выпускной клапан будет закрываться .А после прохождения ВМТ начнет открываться впускной клапан и начнется такт впуска воздуха Тут главное не перепутать нас интересует ВМТ такта сжатия. При движении поршня вверх коромысла неподвижны, а клапана закрыты.
Как только оба клапана закрылись, следует выкрутить регулировочный щуп задней крышки двигателя. Вставить его обратной стороной и продолжать вращение коленчатого вала до тех пор пока щуп не провалится в отверстие маховика. Щуп углубился. Его следует закрутить, зафиксировав тем самым коленчатый вал.

Установка соединительной или переходной пластины

Еще её называют рябушкой. Старые трактористы еще говорили, делай что хочешь но не трогай рябушку с места. При снятии ТНВД. Если сдвинуть рябушку зажигание уже не выставить, как было. С одной стороны это конечно так. Если не поймать точно момент, когда плунжер начинает впрыск. Интернета раньше не было. А знатоков по установке зажигания тоже по пальцам сосчитать. В общем спросить не у кого. Отсюда и боязнь сбить зажигание.

Коленчатый вал стоит на опережении. Вал ТНВД на начале момента впрыска. Требуется установить рябушку. Она надевается на шлицы вала ТНВД. И нужно надеть её таким образом, чтобы совпали отверстия на рябушке с отверстиями на шестерне, Поэтому их так много. И поэтому рябушку приходится постоянно переставлять до совмещения отверстий. Идеальный вариант если метка на рябушке совпадет с меткой на шестерне. Но это не обязательно. При длительной эксплуатации происходит износ шестерен ГРМ. Поэтому угол может измениться. К тому же после ремонта ТНВД так же может произойти смещение момента впрыска. В общем, необходимо подобрать совпадающие отверстия. И закрепить рябушку на шестерне. Двумя болтами. После чего их зафиксировать.

Если что пошло не так. Трактор плохо заводится или дымит. Можно не значительно изменить угол впрыска топлива. При этом следует проворачивать вал ТНВД против часовой стрелки зажигание будет делаться позже. По часовой раньше. При этом снова придется подбирать совмещение отверстий. Переставляя рябушку на щлицах вала ТНВД.

Регулировка зажигания на тракторе МТЗ 82,1, МТЗ 1221.

Регулировка зажигания на тракторе МТЗ 82,1, МТЗ 1221 с двигателями Д 242,243,245 и д 260 аналогична как и на МТЗ 80 и МТЗ 82. За исключением одного. Соединение ТНВД с привой шестерней происходит через флянец. Он зафиксирован на валу ТНВД. И имен три шпильки.

Шпильки расположены не симметрично. Поэтому устанавливать ТНВД можно в слепую Лишь бы попасть в отверстия на шестер

не которые расположены аналогично шпилькам. Но эти отверстия имеют удлиненную форму. Форма отверстий позволяет смещаться валу ТНВД. Это дает возможность тонкой регулировки угла опережения зажигания.

Установка поршня в ВМТ.

Установив насос на свое место. Можно предварительно зафиксировать шестерню с флянцем ТНВД. Так чтобы шпильки стояли по середине отверстий. Требуется прокачать ТНВД и удалить из него воздух. Затем проворачивается коленчатый вал до тех пор пока из отверстия высокого давления секции первого цилиндра не покажется топливо.

Установка щупа в положение угла опережения зажигания

Теперь требуется установить регулировочный щуп. Чтобы он попал в отверстие маховика как и в случае с двигателем д 240. Здесь не требуется убеждаться в том что поршень находится в такте сжатия. Потому что вал ТНВД за цикл работы цилиндра делает один оборот. И то что момент впрыска происходит на секции первого цилиндра. Говорит о том что поршень находится в такте сжатия. Так как смещенные шпильки на фланце не дадут установить вал в другом положении.

Установка момента впрыска секции первого цилиндра.

После того как щуп установлен. Следует создать избыточное давление в полости ТНВД подкачивающей помпы. Отвернуть гайки соединяющие шестерню и фланец ТНВД. После чего провернуть фланец до упора в лево. Затем медленно проворачивать по часовой стрелке пока топливо не начнет подниматься в штуцере секции первого цилиндра. В этом положении требуется зафиксировать гайки шпилек фланца. То есть поршень не дошёл до ВМТ на угол опережения зажигания. А секция первого цилиндра даёт впрыск топлива.

Регулировка зажигания на Д 260 трактора МТЗ 1221

Таким же образом производится регулировка зажигания и на двигателе Д260. Который применяется на тракторе МТЗ 1221. Крепление шестерни и фланца топливного насоса аналогична. Может применяться дугой угол опережения зажигания. Но он фиксируется при помощи щупа. И изменить его возможно только при совмещении шестерни и фланца топливного насоса.

Общие причины пропусков зажигания двигателя

Как диагностировать пропуски зажигания двигателя и советы по устранению проблемы:

Вопрос от Рэнди из Алабамы: Каковы некоторые возможные причины пропусков зажигания дизельных двигателей и как вы собираетесь это исправить?

Пропуски зажигания — обычное явление для дизельных двигателей, но хорошая новость заключается в том, что их обычно легко диагностировать.

Автомобильные пропуски зажигания — это совсем другое дело, чем у дизельных двигателей. Дизельные двигатели воспламеняют топливо за счет сжатия, тогда как в автомобильных газовых двигателях используется искра от системы зажигания. В случае автомобильных пропусков зажигания система зажигания является первым местом, с которого следует начать поиск пропусков зажигания. Следующие соответствующие шаги для диагностики проблемы включают осмотр кабелей зажигания, свечей зажигания, компонентов крышки / ротора распределителя и катушки зажигания. Искра, генерируемая для зажигания, часто не передается должным образом, поскольку упомянутые выше компоненты со временем значительно изнашиваются. Неспособность воспламенить воздушно-топливную смесь в камерах сгорания приведет к тому, что двигатель не сможет провернуться.

Если вы столкнулись с пропусками зажигания в дизельном двигателе, выполните следующие действия:

1. Во-первых, убедитесь, что вы используете качественное дизельное топливо. Осмотрите дизельное топливо, чтобы убедиться, что в источнике нет загрязнителей; включая воду, грязь или масло.

2. Проверить журнал обслуживания топливной системы. При необходимости замените топливные фильтры и слейте воду из системы с помощью водоотделителя.

3. Убедившись, что двигатель готов к эксплуатации и топливные фильтры заменены, осмотрите топливопроводы высокого давления на наличие повреждений или утечек. Вы можете проверить топливную магистраль под давлением, однако большинство утечек видны и до них легко добраться.

4. В-четвертых, проверьте низкое давление подачи топлива.

5. В-пятых, проверьте топливопровод и перекачивающий насос на наличие изгибов или перегибов.

6. Проверьте, не засорена ли всасывающая труба (в топливном баке) или не закупорено ли всасывающее отверстие.

7. Проверить наличие воздуха в топливной системе и проверить давление топлива.

8. Если давление ниже указанного, замените топливные фильтры.

9. Осмотрите обратный клапан на предмет свободного хода тарелки, если низкий уровень, замените перекачивающий насос.

10. Если все вышеперечисленное не помогает диагностировать проблему, существуют 4 дополнительные возможные причины пропусков зажигания:
— Неправильная регулировка зазоров клапанов
— Износ кулачка распределительного вала
— Неправильная посадка клапанов
— Дефектные топливные форсунки или насосный агрегат

Хорошей новостью является то, что пропуски зажигания в двигателе являются обычным явлением, а не признаком чего-то более серьезного, что не так с дизельным двигателем. Каждый двигатель отличается, и, например, двигатели Mack E-7 или E-Tech имеют более толстую топливную магистраль, чем, скажем, Detroit Series 60 или CAT 3406E. На двигателе Mack проблема может быть больше в форсунках, чем в топливопроводе. Важно проверять каждый компонент двигателя отдельно, чтобы исключить проблемы одну за другой. Начните с самого простого исправления и продвигайтесь вверх. Если у вас все еще есть пропуски зажигания в двигателе, не стесняйтесь обращаться к специалисту по запчастям для дизельных двигателей для получения дополнительной помощи.

Метки для этой статьи

Пропуски зажигания двигателя

Категории статей

Без категорий,

5 Контрольные признаки проблем с замком зажигания

5 Контрольные признаки проблем с замком зажигания sntm-admin2021-04-07T16:05:02-05:00

Прежде всего, что такое замок зажигания? Это один из самых важных электронных компонентов, который можно найти на многих легковых и грузовых автомобилях. Обычно он расположен на рулевой колонке, сразу за цилиндром замка зажигания, куда вы вставляете ключ, чтобы завести автомобиль. Эти двое работают вместе, чтобы включить и запустить автомобиль. Мы понимаем, что многие автомобили переходят на зажигание без ключа, но все еще есть много автомобилей, которые заводятся с помощью физического ключа. Выключатель зажигания имеет несколько положений, которые включают различные системы при повороте ключа. Электрические аксессуары активируются в первом положении, включают топливную систему и системы зажигания во втором положении, а двигатель заводится в третьем. Как видите, он контролирует почти все аспекты движения вашего автомобиля, поэтому очень важно, чтобы он работал правильно. Поскольку выключатель зажигания используется каждый раз при включении и запуске автомобиля, он со временем изнашивается и начинает возникать проблемы. Неисправный замок зажигания может вызвать любой из следующих 5 симптомов, которые могут предупредить вас о потенциальной проблеме. Прежде чем мы рассмотрим их, помните, что ваши специалисты по ремонту автомобилей в Hoover Automotive в Гувере, штат Алабама, готовы помочь с любыми проблемами с автомобилем, включая неисправность замка зажигания. Теперь давайте поговорим о том, что искать –

1. Ваш автомобиль глохнет во время движения

Одним из первых признаков является то, что автомобиль внезапно глохнет при работающем двигателе. Мы думаем, вы согласитесь, что это, наверное, и самый страшный знак! Если выключатель зажигания выйдет из строя при работающем двигателе, это может привести к отключению питания систем зажигания и подачи топлива, что приведет к остановке двигателя. В зависимости от конкретной проблемы автомобиль может быть перезапущен через некоторое время, а может и не быть. Если вы находитесь недалеко от Hoover Automotive, когда ваш автомобиль начинает барахлить, приходите, чтобы мы могли посмотреть и выяснить, не является ли проблема в вашем замке зажигания.

2. Автомобиль заводится, а затем внезапно глохнет

Похожий симптом – автомобиль заводится, а затем внезапно глохнет. Если переключатель зажигания выходит из строя в положении «включено», предназначенном для включения топливной системы и систем зажигания, это может привести к тому, что автомобиль заведется, а затем сразу же заглохнет. Выключатель зажигания на мгновение подает питание на топливный насос и систему зажигания, когда он находится в положении проворачивания, что может позволить завести автомобиль. Однако, если он вышел из строя в положении «включено», он отключит питание топливной системы и системы зажигания, как только ключ вернется в положение «включено». Так что, по сути, вы можете завести машину, но она может не оставаться в таком состоянии, когда ключ находится в исходном положении.

3. Двигатель не запускается

Двигатель, который отказывается запускаться, может указывать на несколько различных проблем, одна из которых является признаком неисправности замка зажигания. Выключатель зажигания подает питание на стартер, органы управления двигателем и органы управления зажиганием. Эти системы могут не получать питание, необходимое для запуска, если выключатель зажигания не работает должным образом. Одним из них может быть незапуск двигателя. Это может показаться проблемой с аккумулятором, но может не решиться после того, как вы спрыгнете с автомобиля, так что это может означать, что проблема связана с замком зажигания.

4. Проблемы с питанием аксессуаров

Другим признаком неисправности замка зажигания является проблема с питанием аксессуаров автомобиля. Когда ключ вставлен и повернут в положение «acc», ключ зажигания должен включить внутреннее освещение, освещение приборной панели и другие электрические компоненты. Если вы вставили ключ в автомобиль и включили его, а аксессуары не включаются, это может быть признаком проблемы с замком зажигания или личинкой замка. Подобные симптомы также могут быть вызваны проблемами с предохранителями и проводкой, поэтому вам потребуется правильно диагностировать ваш автомобиль в Hoover Automotive.
