Одной из важных систем любого транспортного средства считается сцепление. Его предназначение заключается в кратковременном разъединении мотора и КПП и дальнейшем их соединении, что требуется для начала движения авто и переключения скоростей. Ниже мы вам расскажем, что представляет собой демпферное сцепление, какие бывают виды сцепления, фото, принцип работы и в чем заключаются их различия (автор видео — S. Orazov).

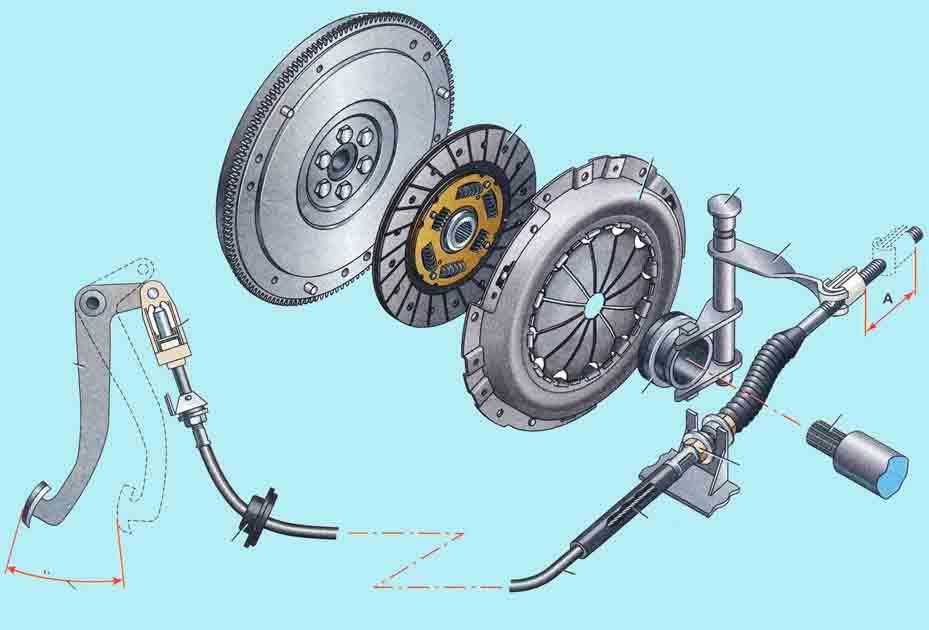

С механическим приводом. Такой механизм обычно устанавливается на небольшие легковые машины. Основными плюсами его использования являются низкая цена и простота устройства. Важным компонентом демпферного сцепления автомобиля является тросик, выполняющий функцию соединения вилки и педали. Когда выжимается педаль, усилие посредством тросика передается на передачу. Такие приводы оборудуются механизмом, дающим возможность регулировать свободный ход педали, в частности, речь идет о регулировочной гайке.
Демпферное устройство с гидравлическим приводом. В роли расходного вещества в данном случае выступает тормозная жидкость. Устройство гидравлики следующее — сама педаль, цилиндры, расширительный бачок, соединительные патрубки. Когда нажимается педаль, поршень основного цилиндра будет перемещаться с помощью толкателя, в результате чего «тормозуха» отходит от бачка и попадает в рабочий цилиндрик по патрубкам. Под воздействием тормозного материала осуществляется движение поршнем. Для ликвидации воздушных пробок системы оснащаются специализированными штуцерами.
Комбинированное. Данный фрикционный механизм системы позволит обеспечить оперативное включение и отключение элемента с наименьшей скоростью вращения. Дальнейший рост крутящего момента осуществляется с применением гидродинамической передачи.

Мокрые. Такое двойное сцепление работает в масле. Передача энергии с мотора на коробку передач, как видно по фото, также осуществляется посредством сжатия ведущих и ведомых компонентов системы, обрабатываемых маслом. Основным минусом является сложность конструкции, а также достаточно высокая цена на обслуживание и ремонт, в результате чего современные авто практически не оснащаются такими сцеплениями.

Постоянно замкнутое. Если механизм постоянно замкнутый, то это означает, что выжимной диск будет постоянно прижиматься к так называемой корзине механизма. Такие устройства характерны для классических моделей отечественных авто.

Однопоточные. Самый распространенный вариант установки механизма между маховиком мотора автомобиля и ведущим шкивом трансмиссии представлен на фото. Собственно роль ведущего шкива выполняет непосредственно маховик. К торцевой части устройства при помощи пружин подсоединяется ведомый шкив с фрикционами, монтированный при помощи специальных креплений к валу трансмиссии. Основной плюс — это универсальность таких систем, чего не скажешь о двухпоточных.

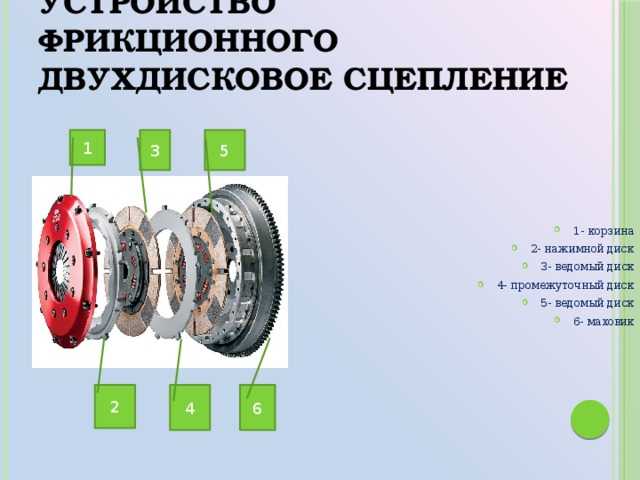

Двухпоточные. По факту данный вид являет собой совмещение двух однодисковых устройств, и каждое из них оборудовано как ведомыми, так и ведущими шкивами, которые сжимаются посредством специализированных пружинок. Основным минусом системы является ее не универсальность — такие механизмы применяются только на тракторах и другой сельскохозяйственной технике.

Помимо этого, данные механизмы, как и другие узлы транспортного средства, должны обладать такими параметрами, как обеспечение наиболее оптимальных габаритов и небольшого веса. Устройство должно быть максимально надежным и технологичным, обладать высоким сроком эксплуатации.

Если необходимо выключить сцепление, и разъединить двигатель и трансмиссию, на лапки/лепестки корзины нажимают через вилку сцепления и выжимной подшипник. Вилка сцепления соединена с педалью посредством тросика, гидравлики или напрямую (на мотоциклах и старинных автомобилях).

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Двойное сцепление — это техника вождения, используемая исключительно в автомобилях с механической коробкой передач. Чтобы понять, как это работает, важно знать, что задействованы три системы: двигатель, сцепление и трансмиссия. Ваш двигатель вырабатывает мощность, сцепление передает эту мощность на трансмиссию, а трансмиссия передает мощность на ведущие колеса. Каждая из этих систем, выходной вал двигателя, сцепление и выходной вал трансмиссии, могут вращаться независимо друг от друга.

Сцепление служит буфером между двигателем и трансмиссией, поэтому, когда скорости не совпадают, сцепление используется для синхронизации двух систем вместе. Однако скорость вращения выходного вала трансмиссии, который передает мощность на ведомые колеса, зависит от того, на какой передаче находится трансмиссия. На более низких передачах двигатель будет вращаться быстрее относительно выходного вала трансмиссии. На высоких передачах выходной вал трансмиссии будет быстро вращаться относительно двигателя.

Так какое отношение все это имеет к двойному сцеплению? Чтобы понять, давайте предположим, что мы сейчас на четвертой передаче, замедляемся и нам нужно переключиться на третью передачу. Как уже упоминалось, это означает, что мы будем переключать двигатель на более высокие обороты относительно скорости автомобиля. Вот где понимание независимой роли каждой системы имеет решающее значение. Когда вы нажимаете сцепление для переключения на пониженную передачу, двигатель вращается сам по себе, в то время как сцепление и трансмиссия продолжают вращаться вместе. Когда вы переключаете передачу с четвертой на нейтральную (до достижения третьей передачи), теперь сцепление и трансмиссия вращаются отдельно. Двойное сцепление означает, что в этот момент вы отпускаете сцепление, в то время как коробка передач все еще находится в нейтральном положении. Отпускание педали сцепления связывает двигатель и сцепление вместе, но выходной вал трансмиссии вращается быстрее, так как он соединен с ведущими колесами.

Чтобы успешно переключиться на третью передачу, в этот момент вы должны поднять обороты двигателя, нажав на педаль акселератора, подняв скорость вращения двигателя, сцепления и третьей передачи (которая косвенно связана со сцеплением) до той же скорости, что и выходной вал коробки передач. Затем выжимается сцепление, селектор передач перемещается с нейтральной передачи на третью, а затем сцепление отпускается, что обеспечивает плавное переключение на пониженную передачу.

Подводя итоги процесса, переключение с четвертой на третью: 1. Выжать педаль сцепления. 2. Установите переключатель в нейтральное положение. 3. Отпустить сцепление. 4. Нажмите на дроссельную заслонку. 5. Еще раз нажмите на педаль сцепления. 6. Установите переключатель на третью передачу. 7. Отпустите педаль сцепления.

Понял? Теперь давайте введем в микс синхронизаторы. Почти все современные легковые автомобили с механической коробкой передач имеют синхронизаторы, что делает весь описанный выше процесс ненужным. Однако исторически трансмиссии большегрузных грузовых автомобилей не имели синхронизаторов. Синхронизатор предназначен для согласования скорости вращения выбранной вами передачи (которая связана со скоростью сцепления) со скоростью выходного вала трансмиссии. Это устраняет необходимость дважды нажимать на педаль сцепления, и вместо того, чтобы переводить рычаг переключения передач в нейтральное положение, вы можете сразу перейти к следующей выбранной вами передаче.

Зная, что в вашем автомобиле с механической коробкой передач используются синхронизаторы, вы можете подумать, что нет смысла разбираться в том, как использовать двойное сцепление. Однако есть еще конкретные сценарии, где это может быть полезно. Если вы приближаетесь к красному сигналу светофора с нейтральной передачей, а перед полной остановкой загорается зеленый, вам может быть трудно включить первую передачу. Это связано с тем, что выходная скорость трансмиссии сильно не соответствует частоте вращения двигателя и сцепления. Когда автомобиль находится в нейтральном положении и вы не нажимаете педаль сцепления, если вы нажмете на педаль газа, затем выжмете сцепление, а затем попытаетесь переключиться на первую передачу, вы заметите, что это намного легче. Двойное сцепление не только позволяет вам включить первую передачу, когда вы уже движетесь, но также может продлить срок службы ваших синхронизаторов.

Бразилец Роналдо, также известный как О Феномено, считался следующим большим достижением Бразилии, но травмы и болезни едва не лишили его возможности играть. Тем не менее, в 2002 году он отыграл высшую из высот и выиграл чемпионат мира для своей страны.

То, что кажется таким же простым, как щелкнуть выключателем, на самом деле гораздо сложнее, чем мы все думаем. Практическая инженерия демонстрирует сложный процесс, необходимый для восстановления и работы энергосистемы после аварии.

демпферное, керамическое, двойное и т.д

По типу управления

По типу трения

По режиму включения

По числу ведомых дисков

По типу и расположению нажимных пружин

По числу потоков передач крутящего момента

Требования к конструкции

Видео «Двойной выжим сцепления»

Все основные признаки неисправности сцепления и их причины.

Устройство и принцип работы сцепления.

При нажатии на педаль сцепления она, без усилия, проваливается, а на запущенном двигателе невозможно включить передачу.

Запах паленых накладок.

При движении на высоких передачах, при резком нажатии на педаль газа, скорость автомобиля не изменяется, а обороты двигателя возрастают.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Вибрации при трогании с места и/или при переключении скоростей.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Заключение.
