Что показывает спидометр? | Автошкола «ОСНОВА»
Содержание
- Что собою представляет комбинация спидометр/одометр
- Погрешности приборов
- Отличия: спидометр и одометр
Вне зависимости от того, как именно спидометр показывает скорость, он считается одним из наиболее важнейших устройств современного автомобиля. Мы вынуждены смотреть на его показания, иначе не получится избежать наказания за нарушения скоростных ограничений, действующих на территории страны.
Что собою представляет комбинация спидометр/одометр
Комбинированный прибор обозначает ведомую скорость в машине, измеряет пройденный пробег, показывает километраж одной поездки и мгновенную скорость движения.
Значение шкалы спидометра помогает водителю определить срок замены моторной жидкости и фильтров и рассчитать топливный расход.
Спидометр бывает оснащён одометром — механизмом, замеряющим количество оборотов колеса машины. Таким образом, выявляется километраж, пройденный машиной. Удаётся рассчитать суточный и общий пробег.
Состоит одометр из:
- счётчика количества оборотов автомобиля;
- индикатора, демонстрирующего пройденный путь в км или милях;
- устройства, фиксирующего обороты.
Одометр классифицируются на следующие типы:
- Механический прибор считается прародителем современных устройств. Он был придуман ещё в Древней Греции.
Скручивать такой одометр проще простого, достаточно воздействовать на механизм кручения. Счётчик механического одометра реагирует на обороты и преобразовывает их в километры. Однако недостатком такого устройства является самопроизвольное обнуление данных при достижении определённого значения. - Комбинированный одометр — усовершенствованная модель, дающая возможность корректировать данные посредством CAN-крутилки.
- Цифровой прибор, действующий на основе микроконтроллёра. Всё в таком одометре происходит в цифре, а воздействовать на показания устройства можно только с помощью высокопрофессионального оборудования. Электронные одометры входят в систему бортового компьютера автомобиля.
Принцип функционирования спидометра хорошо виден на примере механического устройства. Изменение скорости осуществляется за счёт механической связи между редукторным валом и стрелкой. Оба элемента соединяются тросом достаточной длины, поскольку вал расположен далеко от трансмиссии. Скорость его обусловлена конечной амплитудой вращения колёс.
Особая шестерёнка в главной передаче вращается вместе с выходным шкивом и тоже напрямую связана с тросиком, заключённым в специальный защитный кожух.
Ещё один обязательный элемент — дискообразный магнит, поставленный рядом со стальным барабаном. Последний закреплён на игле, а полученные показатели выводятся на шкалу.
Погрешности приборов
Даже электронный одометр имеет неточности. Их невозможно исключить, поэтому принято учитывать определённые стандарты, допускающие предел этого значения. К примеру, на механическом приборе погрешность не должна превышать 5%-15%.
Ошибки устройства объясняется наличием различных зазоров, слабостью троса, плохим сцеплением и слабыми пружинами. Больше погрешностей выдаёт механический одометр, цифровой — гораздо меньше, ведь имеется возможность считывать показания микроконтроллёра, датчика.
Погрешность бывает и на спидометре, рассчитывающим скорость автомобиля. Идеально точную информацию прибор вывести просто неспособен, так как скорость зависит от нескольких составляющих: вращения колеса, его диаметра и т. д.
Интересно будет проследить за погрешностями прибора на разных скоростных режимах.
- 60 км/ч — погрешностей почти не бывает.
- 110 км/ч — погрешность составляет 5-10 км/ч.
- 200 км/ч — среднее значение доходит до 10%.
Ещё погрешность варьируется согласно следующим моментам.
- На автомобилях с передним приводом погрешность проявляется, чуть ли, не на каждом повороте. Причина — спидометр интегрирован с одним колесом. Из-за этого поворот влево снижает показания, вправо — увеличивает их.
- На погрешность влияет нестандартный размер колёс. Разница в 1 см увеличивает погрешность до 2,5%.
- Немаловажное значение имеет диаметр резины. При малейшем несоответствии со стандартом показания спидометра занижаются или завышаются.
- Влиять на погрешность может давление в шинах и износ протектора. К примеру, если колесо плохо накачено, это приводит к занижению показателей максимальной скорости.
Наиболее точные показания даёт, как и говорилось, только цифровой девайс или устройство, подключённое к GPS-навигатору. Преимущества спутникового позиционирования трудно недооценить. Современные системы демонстрируют точную скорость транспортного средства без каких-либо погрешностей.
Стандартный спидометр помечен шкалой в 10 км/ч, а его стрелка дёргается на ухабах. Он может лишь завышать показания, но не занижать. В противном случае дорожная обстановка будет ложно оценена, и возникнет аварийная ситуация. Например, если будет показываться 100 км/ч вместо реальных 120 км/ч.

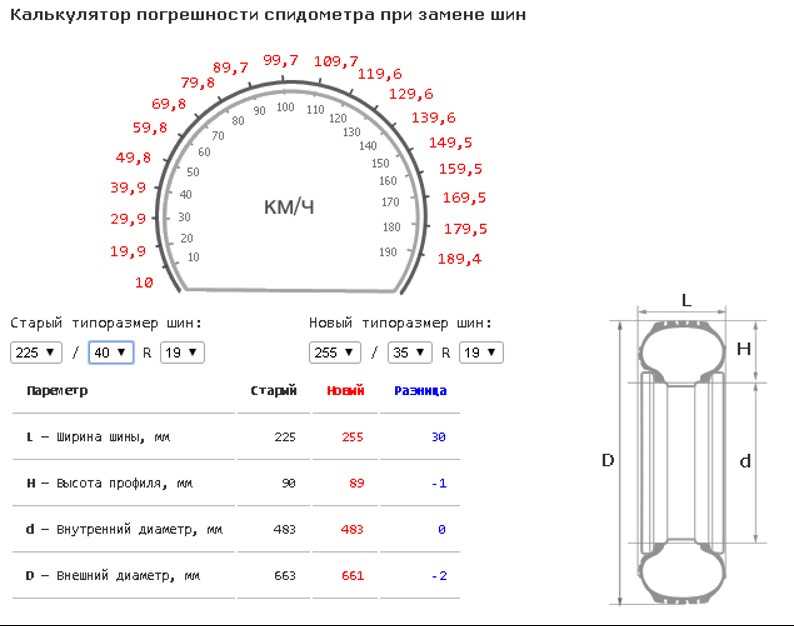

Несколько слов о погрешностях, связанных с размерами шин. Тут вступает в силу сама конструкция спидометра. Он состоит из двух приборов, объединённых в едином корпусе. Один прибор измеряет скорость, другой — показывает пробег автомобиля. Так они и называются: скоростным и счётным узлами.
Теперь конкретно: если автомобиль обут в резину, порядком поношенную, спидометр будет завышать показания, так как вступает в силу система градации через каждые 10 км/ч и закон округления чисел, используемый в одометрах.
Отличия: спидометр и одометр
Счётчик показаний пробега монтируется непосредственно в сам спидометр. По этой причине многим кажется, что устройство является единым прибором. На самом деле это не так:
- спидометр показывает только скорость движения автомобиля;
- одометр — указывает пройденный путь в км.
Функционал обоих приборов не взаимосвязан, а комбинирование обеих шкал сказывается всего лишь на удобстве водителя.
Эксперт рассказал, что влияет на точность показаний спидометра — журнал За рулем
LADA
УАЗ
Kia
Hyundai
Renault
Toyota
Volkswagen
Skoda
Nissan
ГАЗ
BMW
Mercedes-Benz
Mitsubishi
Mazda
Ford
Все марки
Прибор нередко показывает завышенные данные о скорости.
Материалы по теме
Продать автомобили с пробегом стало сложнее
Спидометры нередко показывают завышенные данные о скорости, и эту погрешность производители допускают сознательно, рассказал в эфире радио Sputnik доцент кафедры «Эксплуатация автомобильного транспорта и автосервис» Московского автомобильно-дорожного государственного технического университета Лев Зиманов.
Прибор всегда минимум на 5%, максимум на 10% завышает показания скорости движения автомобиля. Если бы спидометр неправильно показывал в меньшую сторону, производители могли бы столкнуться с судебными исками от владельцев, которые были бы оштрафованы из-за превышения скорости и несоответствия показаний спидометра реальной скорости автомобиля. Поэтому производители закладывают возможную погрешность в сторону завышения показаний.
Материалы по теме
Новый побор для водителей в 2022Лучший способ сберечь нервы и деньги — подписаться на любимый журналШтрафы привяжут к МРОТ (или другому расчетному показателю)
Он добавил, что на точность показаний спидометра может также влиять диаметр шин и степень их износа.
Правильные показания спидометра рассчитаны на новые и полностью накачанные шины максимально допустимого размера. В процессе эксплуатации шины стираются на пару сантиметров, и только за счет их износа спидометр может привирать на 2–3%.
Материалы по теме
Треть россиян воспринимают автомобили с пробегом до 60 тыс. км как новые
Диаметр колеса меньше, значит, число оборотов должно быть больше, чтобы проехать одно и то же расстояние, а большинство спидометров фиксируют не саму скорость, а частоту вращения чего-то — допустим, вторичного вала коробки передач или левого переднего колеса.
С другой стороны, если вы ставите колеса большего диаметра, значит, теоретически спидометр может занижать скорость.
Чтобы уж совсем точно узнать скорость, можно использовать специальные приборы, которые работают через спутниковые системы. Но это не просто функция в навигаторе, там значения не такие точные. Гонщики используют отдельные приборы, точные измерители скорости.
- В справочниках ремонта по ОСАГО с 11 сентября начнут учитывать цены аналогов запчастей.
- «За рулем» теперь можно читать в ВКонтакте.
Фото: Depositphotos
Наше новое видео
Тест китайского кроссовера Exeed TXL на плохих дорогах
Новичок «китаец» против бывалого «японца» — обычный тест с неожиданными результатами
Соллерс Арго и Атлант из Елабуги: без китайцев не обошлось
Понравилась заметка? Подпишись и будешь всегда в курсе!
За рулем в новостях на Дзен
Новости smi2.ru
Контроль показаний спидометра — журнал Jp
| Практическое руководство – Трансмиссия
Корректировка спидометра стала проще
Потерпите, пока я жалуюсь, как маленькая девочка, у которой слишком тесные туфли. Мне надоело отвечать на одно и то же: «Почему мой спидометр не регистрируется правильно, так как я поменял размеры шин?» вопрос снова и снова каждую неделю. Вот, я сказал это. Назовите меня нытиком, назовите меня элитой или называйте меня как хотите. Просто пообещай, что прочитаешь эту историю и придумаешь какой-нибудь другой вопрос, на который я буду отвечать сотни раз. Мне нужно немного разнообразия.
Ваши показания спидометра основаны на простой арифметике. Двигатель вращается столько-то оборотов в минуту, что выходной вал трансмиссии вращается столько-то раз, и так далее вплоть до Т-образного картера, осевого венца и шин. Изменение диаметра шин или зубчатых колес и шестерен изменяет не только скорость вращения других компонентов трансмиссии, но и соотношение, в котором они вращаются по отношению друг к другу. Простая формула, которой вы можете манипулировать, чтобы увидеть, как все это работает вместе:
Ос -передаточный обчисление | |
РПИДА двигателя = | XPH x 336 x Трансмиссия Финальный привод |
TIR DIAMETER |
9008 POT BAGHT TIRE TIRE NO SPEED -SPEEFTERSTEMER
9008 POT BAGHT TIRE TIRE NI NO SPEED -SPEECTER WITER
9008 POT BAGIN TIRE TIRE NO NO SPEED -ITEMEMERTER
. потому что шины должны сделать меньше оборотов, чтобы преодолеть то же расстояние. Измените численно более высокое передаточное отношение, и ваш спидометр будет регистрироваться быстрее, потому что требуется больше оборотов двигателя и выходного вала, чтобы пройти ту же землю. Процент, при котором обороты двигателя на данной скорости зависят от переключения шин или передачи, равен проценту, при котором зависит ваш спидометр. Поэтому, когда вы меняете одну часть уравнения, вы должны скорректировать другие части, чтобы они совпадали. Вот как это сделать, независимо от того, какой тип привода спидометра установлен на вашем джипе.
Если вы собираетесь использовать переходник спидометра, вот хорошая формула для определения наиболее близкого передаточного отношения: число оборотов на милю x передаточное число заднего моста
Примечание 1. Чтобы определить номер ведущей шестерни спидометра, разделите количество зубьев на ведущей и ведомой шестернях спидометра (например, ведущая шестерня спидометра с 10 зубьями и шестерня спидометра с 27 зубьями). ведомая шестерня спидометра = 27, деленное на 10; номер ведущей шестерни спидометра = 2,7).
Note 2: To find your tire revolutions per mile, check your tire manufacturer’s Web site or use:
5,280 |
tire diameter x 3.14 |
12 |
If you’ve у вас есть более современный спидометр, просто посмотрите на эту таблицу для вашего комбо или подойдите как можно ближе к нему.
Диаметр шины (измеряется в дюймах) Передаточное число зубчатого венца и шестерни
35 дюймов | 33″ | 32″ | 31″ | 30″ | ||||||
4.56 | 35 | 36 | 37 | 37 | 38 | |||||
4. 10 | 33 | 34 | 35 | 36 | 37 | |||||
3,73 | 31 | 32 | 32 | 33 | 3.55 | 30 | 31 | 31 | 32 | 33 |
3.07 | 26 | 26 | 27 | 27 | NA |
Trending Pages
2022 Ford Экспедиция Timberline First Test: готова ли она к путешествию?
Эксклюзивный первый взгляд! 3,6-литровый четырехцилиндровый двигатель LS с коробкой передач мощностью 340 л.с.
2022 Toyota Tundra TRD Pro Первое испытание: мы ожидали лучшего
Будущее топливо: Porsche спонсирует крупную инициативу eFuel по цене 45 долларов за галлон
Может ли новый внедорожник Honda Element стать нашим маленьким внедорожником?
Trending Pages
Ford Expedition Timberline 2022 г.
Первый тест: готов ли он к бездорожью?
Эксклюзивный первый взгляд! 3,6-литровый четырехцилиндровый двигатель LS с коробкой передач мощностью 340 л.с.
2022 Toyota Tundra TRD Pro Первое испытание: мы ожидали лучшего
Будущее топливо: Porsche спонсирует крупную инициативу eFuel по цене 45 долларов за галлон
Может ли новый внедорожник Honda Element стать нашим маленьким внедорожником?
Показания спидометра автомобиля (в движении) с 10-секундным интервалом приведены в таблице.
Исчисление
Бри С.
спросил 31.07.20
Показания спидометра автомобиля (в движении) с 10-секундным интервалом приведены в таблице.
t (сек) | 0 | 10 | 20 | 30 | 40 | 50 | 60 |
v (фут/с) | 0 | 9 | 31 | 56 | 71 | 68 | 50 |
Оцените расстояние, пройденное транспортным средством за этот 60-секундный период, используя L6, R6 и M3.
Я даже не знаю, с чего начать… Использую ли я 6 прямоугольников для 6 или нахожу верхнее и/или нижнее приближение для L, а затем умножаю на 6?
Подписаться
І
1
Подробнее
Отчет
2 ответа от опытных наставников
Лучший
Новейшие
Самый старый
Автор:
Лучшие новыеСамые старые
Уильям В.
ответил 31.07.20
Репетитор
5,0
(838)
Опытный репетитор и инженер на пенсии
См. таких репетиторов
Смотрите таких репетиторов
Просто посчитайте площади прямоугольников. Всегда рисуйте рисунок, это очень поможет.
L6 = 10(0+9+31+56+71+68)
R6 = 10(9+31+56+71+68+50)
M3 = 20(9+56+68)
Голосовать за
1
Понизить
Подробнее
Отчет
Туба М.
ответил 31.07.20
Репетитор
4.9
(21)
Б.С. по чистой математике с более чем 20-летним опытом преподавания / репетиторства
Об этом репетиторе ›
Об этом репетиторе ›
привет,
это правда, что вы найдете 6 прямоугольников, ширина всех прямоугольников равна 10
когда вы хотите найти слева, на самом деле первый прямоугольник будет 10 х 0, а второй будет 10 х 9 и так далее
важно точка до 40 функция увеличивается, а затем уменьшается, поэтому будьте осторожны, когда вам нужно найти площадь прямоугольника в результате:
слева = 10 (0 + 9+ 31 + 56 + 71 + 68) = 2992
, когда вам нужно чтобы найти правильный первый прямоугольник 10 х 9 и второй 10 х 31 и так далее, но последний будет 10 х 50
справа = 10( 9 + 31 + 56 + 71 + 68 + 50 ) = 2850 будь осторожен у тебя 6 прямоугольников последняя середина равна (50 + 60 )/2
вычислить площадь трапеций = 10/2 (( f 5 + f 15 ) + (f 15 + f 25 ) + (f 25 + f 35 ) +(f 35 +f 45 ) + (f 45 +f 55 ))
заменить f 5 =4,5
