Карбюратор Солекс: устройство, настройка и регулировка
По мере ужесточения требований к системе питания двигателей, карбюраторы, как наиболее сложные узлы на пути бензина и воздуха к цилиндрам, подвергались серьёзным доработкам и прошли путь от простейших распылителей топлива к серьёзным многозадачным пневмогидравлическим устройствам.
Содержание статьи:
- 1 Как появился карбюратор Солекс
- 2 Устройство карбюратора Солекс 21083
- 2.1 Поплавковая камера
- 2.2 Система холостого хода
- 2.3 Главная дозирующая система
- 2.4 Ускорительный насос
- 2.5 Экономайзер
- 2.6 Эконостат
- 2.7 Ручной регулятор заслонки (подсос)
- 3 Как снять карбюратор Солекс
- 4 Регулировка, настройка и чистка
- 5 Основные неисправности Солекс
В России этот путь завершился созданием карбюраторов типа Солекс, ничего более совершенного у нас в стране не выпускалось, пришло время для систем впрыска топлива.
Как появился карбюратор Солекс
Эволюция карбюраторов для автомобилей ВАЗ началась с применения довольно эффективных приборов типа Вебер и продолжилась в семействе Озон, представлявших из себя тот же двухкамерный Вебер, но с дополнительными мерами по улучшению экологичности.
Особенно при пуске и прогреве, а также общей экономии топлива путём применения несколько более бедной рабочей смеси, где одновременно снижалась токсичность выхлопа.
Однако с появлением перспективного переднеприводного семейства ВАЗ-2108 от дальнейшего применения озонов пришлось отказаться. Они не могли нормально работать на поперечно расположенном двигателе, да и резервы экономичности были исчерпаны.
За основу новых карбюраторов были взяты приборы компании Solex, известного французского производителя, комплектующего своими изделиями многие мировые марки автомобилей и мототехники.
Это интересно: Как заменить жидкость в гидроусилителе руля
Изначально карбюраторы Солекс были применены на моторах 1,1 и 1,3 литра автомобилей ВАЗ 21081 и 2108, с появлением двигателя с увеличенным рабочим объёмом до 1,5 литра модели 21083 был разработан аналогичный прибор, отличающийся лишь калибровками, но породивший целое семейство для питания в том числе и машин классической компоновки, а также полноприводной Нивы с двигателями до 1,7 литра.
Применялись похожие модификации и для Москвичей, в также поздних Волг.

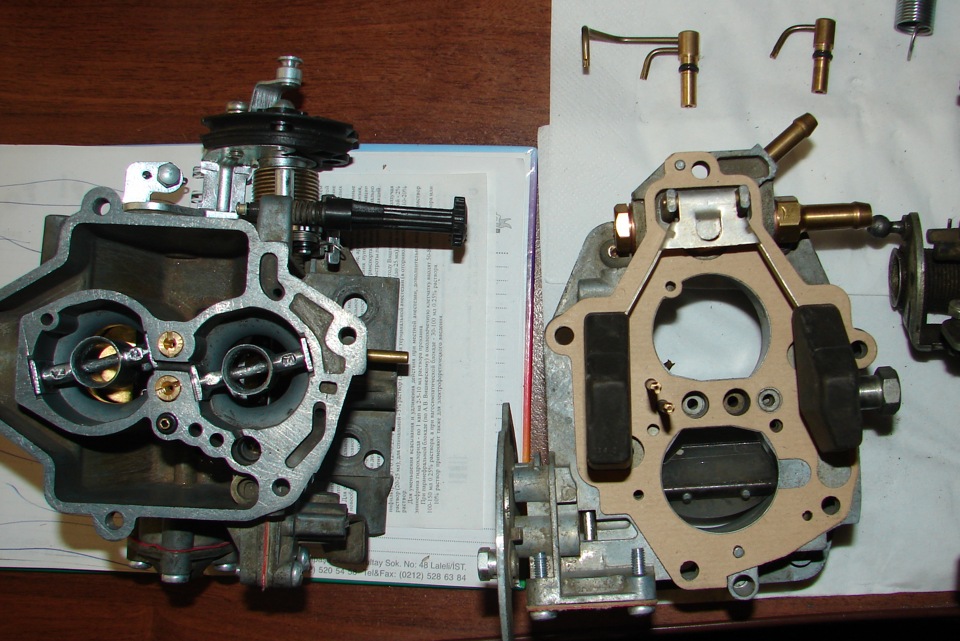

Устройство карбюратора Солекс 21083
Характерной особенностью карбюратора 21083, связанной с его назначением для поперечного расположения двигателя, стала двухсекционная камера с двумя поплавками, позволяющая стабилизировать состав смеси при разгонах, торможениях и резких поворотах с переменными ускорениями.

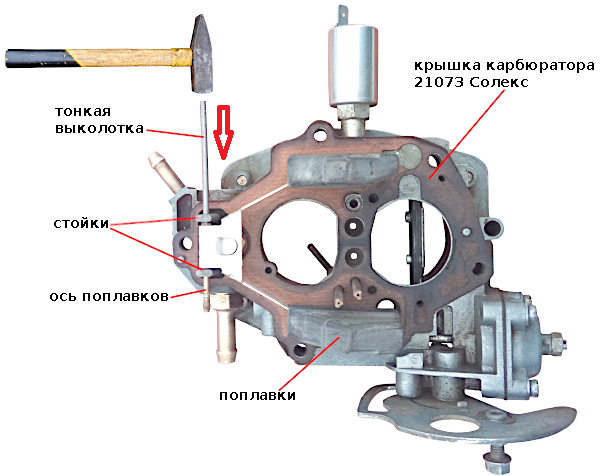

Поплавковая камера
Оба поплавка связаны между собой общим кронштейном, надавливающим при всплытии на шариковый подпружиненный клапан подачи бензина от топливного насоса. Таким образом уровень топлива, являющийся базовой величиной для многих настроек, поддерживается постоянным. Небольшие колебания не сильно влияют на работу и учтены при калибровках.
Надпоплавковое пространство сбалансировано, то есть в нём поддерживается давление уже после воздушного фильтра, чтобы его переходное сопротивление не влияло на настройки.
Система холостого хода
Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы.
Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.
В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.
Главная дозирующая система
Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.
Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.
Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере.
Количество соответствует скорости потока и разрежению в диффузорах.
Ускорительный насос
Для обогащения смеси в момент резкого открытия дросселей из-за инерционных эффектов приходится применять дополнительный ускоряющий насос. Это диафрагма, приводимая через шток от кулачка на приводе дросселей, впрыскивающая бензин через распылители в обе камеры.
Когда вторая камера ещё закрыта, чтобы избежать накопления там бензина от ускорителя дроссель установлен с небольшим зазором относительно стенок, через который и уходит добавочный бензин.
Экономайзер
При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.
Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.
Эконостат
Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.
Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.
Ручной регулятор заслонки (подсос)
Смесь при пуске холодного двигателя надо обогащать, поэтому в карбюраторе установлена воздушная заслонка с ручным приводом через тросик из кабины. При вытягивании подсоса воздух в первую камеру перекрывается, а дроссель немного приоткрыт, что обеспечивает требуемый состав.
После первых вспышек разрежение растёт, через диафрагму приоткрывая воздушную заслонку для исключения чрезмерного обогащения и заливания свечей.
Все механизмы могут регулироваться, обеспечивая оптимальный пуск. На некоторых модификациях ручной привод исключён с установкой автоматической пусковой системы, активируемой полным нажатие педали акселератора.
Как снять карбюратор Солекс
Для снятия карбюратора с автомобиля с целью ремонта, обслуживания или замены, надо отсоединить от него механическую, пневматическую, электрическую и топливную арматуру, после чего отвернуть гайки крепления к фланцу коллектора:
- Снять корпус воздушного фильтра, отвернув центральную гайку крышки и четыре гайки фланца на шпильках верхней части карбюратора.
- Отсоединить электрические разъёмы концевика и электромагнитного клапана.
- Снять возвратную пружину и отсоединить трос привода дросселей.
- Отсоединить привод воздушной заслонки.

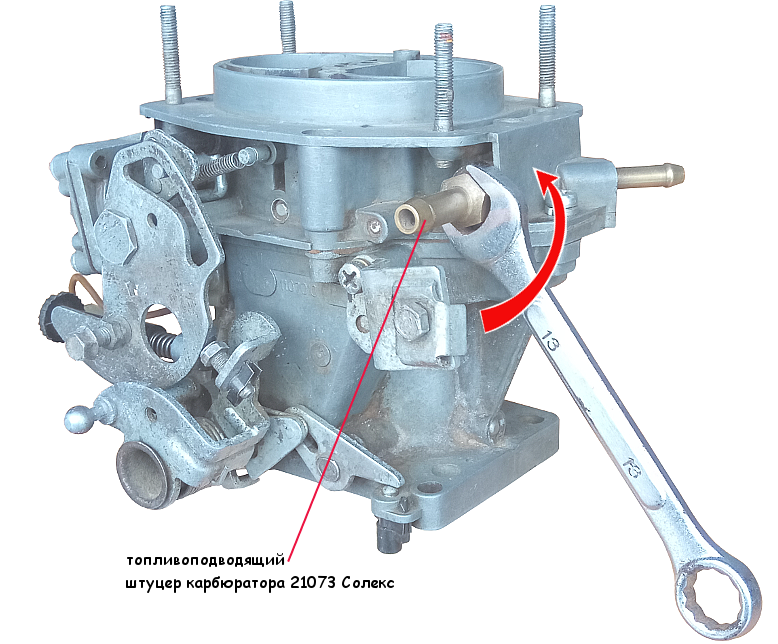

- Ослабив хомуты, снять шланги подачи топлива и обратной магистрали.
- Отсоединить шланги вакуумного регулятора трамблера, вентиляции картера и блок подогрева дросселей.
- Открутив четыре гайки шпилек впускного коллектора, снять карбюратор.
При обратной установке особое внимание надо обращать на затяжку этих гаек, поскольку нижняя пластина корпуса очень легко деформируется от чрезмерного усилия, после чего начинается подсос воздуха в коллектор.
Регулировка, настройка и чистка
Вносить изменения в калибровки карбюратора Солекс очень нежелательно, поскольку это очень точный и сбалансированный прибор с грамотно подобранными характеристиками.
Все регулировки носят эксплуатационный характер и редко меняются, однако их надо профилактически проверять и подстраивать при необходимости:
- Регулировка состава смеси холостого хода проводится с применением газоанализатора, поскольку карбюратор обладает большими возможностями по обеспечению минимальных выбросов CO и CH, сводится она к установке винтом «качества» допустимого уровня вредных газов при номинальной частоте холостого хода.
- Пусковое устройство регулируется изменением положения оболочки троса на кронштейне таким образом, чтобы заслонка была полностью открыта и закрыта в крайних положениях кнопки подсоса.
- Уровень топлива в поплавковой камере выставляется таким образом, чтобы при перевёрнутой и установленной горизонтально верхней части карбюратора зазор между поплавками и прокладкой составлял примерно 2 мм. После чего уровень можно проверить, наживив крышку, запустив двигатель, заглушив и сняв крышку, расстояние от бензина до фланца должно быть примерно 24 мм.
Более тонкие настройки доступны лишь квалифицированному специалисту, поскольку изменение одних из них ведёт к нарушению других, так можно быстро довести прибор до нерабочего состояния.
То же можно сказать про чистку карбюратора. Применение грубого металлического инструмента приведёт к изменению сечений каналов и жиклёров. Допускается только промывка деталей и каналов корпуса специальными аэрозольными очистителями карбюраторов после полной разборки.
Читайте также: Что такое воздушный фильтр, как его выбрать и заменить
Следует помнить, что в старых карбюраторах начинается образование окислов алюминия в каналах, очистить которые невозможно, поэтому рекомендуется раз в 5-7 лет заменять карбюратор новым, экономия топлива оправдает затраты.
Основные неисправности Солекс
Почти все неисправности связаны со старением деталей и засорению каналов плохо отфильтрованным или некачественным бензином, а также мусором из воздуха, проходящим через дефектный воздушный фильтр:
- перелив топлива через неисправный клапан поплавковой камеры, двигатель плохо пускается в горячем состоянии, из глушителя идёт чёрный дым;
- загрязнение жиклёров главной дозирующей системы, мотор теряет тягу, плохо пускается, стреляет в глушитель или воздушный фильтр;
- потеряна герметичность диафрагм пусковой системы, ускорительного насоса или экономайзера;
- общее загрязнение карбюратора при использовании некачественного топлива или попадании в него воды, теряется мощность, затруднён пуск;
- изношены дроссельные заслонки, невозможно отрегулировать холостой ход, провалы в переходных режимах;
- неплоскостность нижнего фланца вследствие перетяга гаек, подсос воздуха, пропадание холостого хода и мощности;
- засорение ускорительного насоса, провалы при разгоне;
- засорена переходная система второй камеры, провалы на средних режимах разгона.
Часто карбюратор обвиняется в проблемах, создаваемых системой зажигания или газораспределительной механикой двигателя. Поэтому заниматься этим технически сложным прибором следует в последнюю очередь, убедившись в полной исправности всех прочих систем.
