Ремонт и настройка карбюратора «Солекс»

Денис [den10031996]

27.03.2018,
Просмотров: 3355

До того, как автомобили ВАЗ 2108-21099 и 2110 стали выпускаться с инжекторным мотором, они комплектовались карбюраторной системой питания. В качестве карбюратора для семейства Лада 2108-99 и 2110 используется узел Solex, выпускающийся в городе Димитровград (ДААЗ). Для того, что бы правильно произвести ремонт и настройку, я расскажу о том, как он устроен.

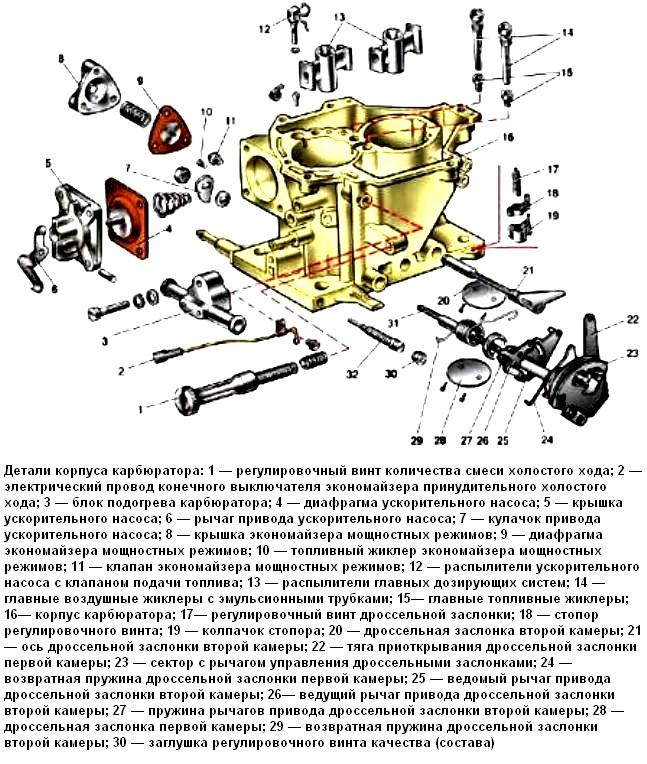

Работа карбюратора заключается в приготовления топлива и воздуха, впоследствии объединяющееся в смесь, которая должна обеспечивать устойчивую работу двигателя. Состоит узел из двух главных частей:

  • корпус, в котром распологаются диффузоры, УН, экономайзер, ГДС;

  • верхняя крышка, где находится воздушная заслонка для подсоса, два поплавка камеры, устройство пуска и клапан холостого хода (ЭК).

Карбюратор оснащен двумя камерами, между ними расположены топливные жиклеры, а над ними воздушные жиклеры. Карбюратор имеет систему подогрева от охлаждающей жидкости. Две дроссельные заслонки, находящиеся в самом низу, открываются последовательно параллельно повышению оборотов мотора. «Солекс» оснащен системой обратной подачи топлива в бак, значительно снижая давление топливной системы.

Жиклеры и подбор

Покупая ремонтные комплекты карбюратора, вы можете видеть жиклеры с пропускной способностью, заданной заводом-изготовителем для конкретного объема двигателя. Зачастую, автовладельцы ставят жиклеры с большей пропускной способностью, желая получить больше мощности, но получают только повышенный расход топлива. Отсутствие положительных сдвигов по динамике следует искать в следующих причинах:

  • недостаточная компрессия;

  • неправильно выставлен угол зажигания;

  • слабая искра;

  • утечка тока с высоковольтных проводов.

Устанавливайте только те жиклеры, которые рекомендованы под ваш объем двигателя. Не редко пользуется подбор жиклеров методом «тыка», поэтому пользуйтесь таблицей тарировочных данных.

О регулировке

Регулировка «Солекса» заключается в трех видах:

  • выставление уровня топлива;

  • регулировка холостого хода, приемлемого для стабильной работы мотора;

  • состав смеси (количество и качество топлива), регулирующийся винтом холостого хода.

Регулирование проходит простым способом. Первым делом нужно прогреть мотор до рабочей температуры, и винтом количества топлива выставить обороты коленчатого вала в пределах 700-800 об/мин. Тахометр нужно подключить электронный. Далее:

  • следует закрутить винт качества так, что бы двигатель так и норовил заглохнуть;

  • в обратную сторону отворачиваем винт так, что бы двигатель работал стабильно при минимальных оборотах (наблюдайте за показателями тахометра).

Зачастую владельцы автомобилей сталкиваются с проблемой, когда регулировка холостого хода винтом не дает никаких результатов, а причиной тому могут быть:

  • засорен жиклер электромагнитного клапана;

  • канал холостого хода, находящийся за винтом качества, засорен;

  • неисправность электромагнитного клапана.

Что бы проверить работу ЭК, следует:

  • заглушить мотор и снять провод с клапана;

  • выкрутить клапан;

  • вынуть жиклер с ЭК;

  • включить зажигание;

  • соединить провод с клапаном – в этот момент раздается щелчок, а шток ЭК утапливается. Это сигнализирует об исправности клапана.

Уровень топлива в камере

Выставление уровня топлива – одна из первоочередных операций по регулировке карбюратора. Неверный уровень может привести к переливу, либо недостачи топлива в цилиндрах. Выставление проводиться так:

  • снимаем верхнюю часть карбюратора, которая крепится пятью винтами;

  • крышка карбюратора должна быть перевернута и стоять горизонтально. Между двумя поплавками и поверхностью крышки карбюратора должен быть зазор в пределах 1-1,5мм;

  • если зазор вне допуска, то регулировка проводится методом подгибания или отгибания пластины, на которой держатся поплавки.

Уровень топлива в камере должен составлять 25 мм ±1мм. Проверяется уровень с помощью штангенциркуля.

Общая настройка Solex

При соблюдении вышеперечисленных настроек карбюратор «Солекс» должен работать исправно, однако есть еще моменты, на которые нужно обратить внимание. Электромагнитный клапан холостого хода может иметь жиклер, пропускной способностью 39-42мм. Распылитель ускорительного насоса есть с пропускной способностью от 35х35 до 40х45. Подбором жиклера ХХ и «носика» УН можно добиться уверенной работы двигателя при резком нажатии на педаль акселератора без провалов. Подбор этих элементов крайне индивидуален, и подбирается строго под каждый автомобиль и потребности.

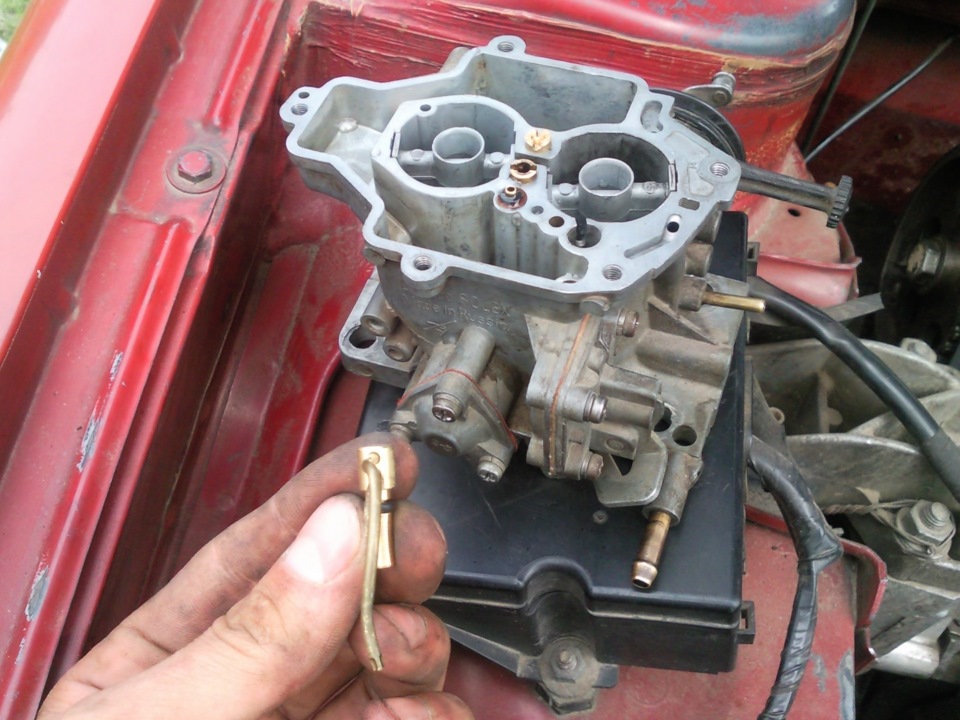

Касательно распылителей ускорительного насоса: «носики» в заводском исполнении направлены в первичную и вторичную камеры. Частой ошибкой является направление двух «носиков» в один канал. Рекомендуется произвести подгиб распылителей так, что бы струя бензина не била в сторону, а строго по центру.

Еще одной частой ошибкой является неверно установленный трос подсоса. Неправильная установка его влечет за собой неполное открытие воздушной заслонки, что чувствуется при запуске холодного двигателя.

Об основных неисправностях и ремонт «Солекса»

  • Засорены топливные и воздушные жиклеры. Вопрос решается чисткой жидкостью для карбюраторов.

  • Деформация плоскости корпуса из-за перегрева двигателя. Вопрос решается только заменой нижней части.

  • Не работает диафрагма УН. Диафрагма, вследствие засорения может порваться, поэтому вопрос решается только ее заменой.

  • Ослаблена посадка диффузоров. Для этого потребуется под посадочные места подложить проставку из металла.

  • Выход из строя электромагнитного клапана. Чаще всего клапан не работает из-за засоренного жиклера.

Для того, что бы произвести правильный ремонт карбюратора, его нужно полностью разобрать, внутренние поверхности и каналы вымыть до чистоты. Плоскость нижней части следует отшлифовать, что бы избежать подсоса воздуха. Эта касается и посадочного места впускного коллектора. Не рекомендуется пользоваться герметиком, так как избыток его может перекрыть топливный или воздушный канал. Для ремонта приобретается ремонтный комплект, состоящий из прокладок, жиклеров и мембраны. Следуя тарировочным данным можно самостоятельно подобрать размер жиклеров под свои потребности (экономия или мощность).

Не забывайте, что помимо настройки карбюратора, параллельно настроить зажигание.

Если вы собираетесь приобрести новый карбюратор, то по личному опыту, покупайте продукт исключительно производства ДААЗ, так как китайские аналоги совершенно не поддаются регулировке и настройке, а так же часто выходят из строя.

Как отремонтировать и отрегулировать карбюратор Солекс?

Когда необходимо настроить карбюратор многие автовладельцы не знают куда бежать с этой проблемой. Однако, разобравшись в конструкции карбюратора солекс, можно наладить его работу самостоятельно.

Совсем недавно работу ДВС нельзя было представить без такого узла, как карбюратор. Это устройство готовит оптимальную горючую смесь и подает её в камеру сгорания. Точно дозируя соотношение объемов жидкого топлива и воздуха в нужных пропорциях, карбюратор служит неотъемлемым компонентом системы питания двигателя.

Карбюратор Солекс

Количество подаваемого воздуха регулируется положением дроссельного узла (проще говоря, положением педали акселератора). В зависимости от режима работы ДВС меняется алгоритм смесеобразования в карбюраторе. Однако истины неизменны: для полного сгорания 1 кг топлива необходимо 15 кг воздуха. Поэтому ДВС работает в диапазоне подготовки смеси от 1:13 (обогащенная смесь) до 1:17 (обедненная смесь) и выходящие за эти пределы цифры неотъемлемо приводят к неустойчивой работе двигателя.

Карбюратор солекс обладает двумя смесительными камерами, благодаря чему достигается оптимальный баланс мощностных характеристик и экономичности.

Все модификации solex отличаются друг от друга только регулировками основных элементов (производительностью жиклеров, диаметром диффузоров, эмульсионной трубкой и пусковыми зазорами заслонок). В специальной технической литературе собрана вся теория по обслуживанию и регулировке карбюратора. Данная таблица содержит тарировочные данные жиклеров популярных моделей карбюраторов.

Меньший топливный жиклер еще не означает снижение расхода топлива в городской езде. Здесь теория часто расходится с практическими результатами. Водителю приходится больше открывать дроссель и подавать большее количество топлива в цилиндры, что неминуемо приводит к росту потребления топлива.

Ремонт карбюратора солекс

Ремонт карбюратора Солекс

Если ДВС стал работать неустойчиво (появились провалы при разгоне, спокойной езде, работе на ХХ) или замечен в повышенном аппетите не стоит сразу же бежать и покупать ремкомплект на solex. Возможно, устройство достаточно хорошенько осмотреть и отрегулировать. Прежде всего, осмотрите диффузоры и заслонки дросселей на предмет сторонних предметов и герметичности закрытия. Если все в норме, выверните электромагнитный клапан и снимите жиклер ХХ. Тщательно очищаем его от грязи с помощью чистящего средства и сжатого воздуха. Крышка также подлежит очистке, а заодно проверьте целостность диафрагмы холодного пуска и её зазор т.к. надрыв механизма входит в список основных неисправностей. Далее внимательно осмотрите поплавок поплавковой камеры, его уровень и геометрию. С помощью картонки убедится в том, что поплавок не соприкасается со стенками камеры. Настройка уровня и хода достигается регулировкой язычков поплавка.

Если повреждена прокладка, её нужно заменить. Для проверки герметичности запорного клапана достаточно в него подуть, закрыв отверстие языком.

Устанавливать электромагнитный клапан на место нужно аккуратно, смазав уплотнительное кольцо маслом, чтобы не повредить резьбу и точно чувствовать момент касания жиклера ХХ своего седла в крышке. Стоит также проверить усилие затяжки гаек карбюратора к впускному коллектору, не забывая проверить работу привода педали газа. Если при максимально утопленной педали дроссельные заслонки открыты не полностью (не стоят вертикально), нужно подрегулировать положение троса крепежными гайками. Обязательно оставьте небольшой отрезок троса под свободный ход, чтобы он немного провисал между местом зажима и кожухом крепления.

Карбюратор Солекс в автомобиле

Далее проверяется работа насоса-ускорителя. Если распылители засорены, будет ощущаться задержка при разгоне автомобиля. Нелишним будет и проверка диафрагмы привода ускорителя и его рычага на легкость его перемещения. Сломанную или поврежденную пружину необходимо заменить.

Демонтаж топливных жиклеров из колодцев удобно выполнить деревянной зубочисткой. Необходимо запомнить их расположение для последующей сборки. Воздушные жиклеры снимаются в сборе с эмульсионными трубками. Трубки очищаются ацетоном или бензином. Допускается прочистка жиклеров тонкой медной проволокой (её диаметр должен быть меньше диаметра отверстия жиклера). При ревизии экономайзера мощностных режимов будьте внимательны и не упустите из вида пружинку для проверки диафрагмы и чистоты жиклера. Поврежденная диафрагма напоминает о себе неустойчивой работой ДВС, повышенным расходом топлива, продолжением работы мотора при полностью перекрытом винте регулировки качества смеси.

Теория ДВС подтверждает необходимость периодически обслуживать карбюратор солекс. Это не означает, что в устройство необходимо лезть по поводу и без оного, но проводить профилактическую чистку рекомендуется, не дожидаясь серьезных сбоев в работе карбюратора.

Допускается использование сжатого воздуха, специальной химии и мягкой проволоки из меди. Продувать можно все подряд, чтобы засорения выходили наружу в атмосферу, а не внутрь ДВС. Соединяя трос подсоса, перепроверьте и отрегулируйте его работу. При задвинутой рукоятке в салоне, воздушная заслонка карбюратора должна быть полностью открытой. Без веских причин не рекомендуется снимать устройство с коллектора или полностью разбирать его. А вот иметь ремкомплект в багажнике не будет лишним, он стоит смешных денег и содержит все детали, позволяющие отрегулировать устройство практически в полевых условиях. Это как раз тот случай, когда теория с практикой расходиться не может! В ремкомплект карбюратора входят все заменяемые элементы устройства, однако можно ограничиться лишь некоторыми из них: пружина и диафрагма экономайзера, пружина пускового устройства, топливный фильтр, клапан топливный, жиклеры топливные и воздушные, уплотнительные колечки, распылитель топлива.

Регулировка карбюратора солекс

Как гласит теория ДВС, начать следует с поплавковой камеры, в которой нужно проверить и отрегулировать уровень топлива.

  • Завести мотор на несколько минут, а затем заглушить.
  • Вытащить воздушный фильтр.
  • Вытащить шланг подачи топлива, ослабив хомут.
  • Отвернуть пять болтов и аккуратно снять крышку карбюратора. Перевернуть крышку и положить её на ровную поверхность.
  • Замерять штангенциркулем расстояние от кромки корпуса поплавковых камер до уровня топлива, находящегося в них. Расстояние должно быть в пределах 25,5 мм. В противном случае, нужно добиться этого значения путем подгибания язычка кронштейна поплавков.
  • Проверить параллельность поплавков к поверхности крышки, если есть расхождения — следует отрегулировать их кронштейны.

Далее регулируется пусковое устройство (ПУ). Теория настройки устройства гласит о необходимости проводить операцию на снятом с машины карбюраторе.

  • Закрыть воздушную заслонку приводом её рычага.
  • Утопить шток ПУ отверткой.
  • Замерить зазоры между заслонкой и стенкой камеры. Сверить с тарировочными данными для вашей модели карбюратора. Если зазор не соответствует, см. следующий пункт.
  • Отпустить контргайку ускорительного насоса и проворачивать регулировочный винт. Воздействуя на винт против хода секундной стрелки, зазор увеличивается, по её ходу – уменьшается.
  • После измеряется зазор дроссельной заслонки первой камеры. Воздушная заслонка должна быть закрыта. Пусковой зазор должен соответствовать тарировочным данным таблицы. Регулируется зазор вращением регулировочного винта дроссельной заслонки.

После проведенных операций настройки, необходимо отрегулировать холостой ход. Настройка ХХ производится на прогретом двигателе. Авторы журнала «теория ДВС» рекомендуют прибегнуть к помощи газоанализатора и тахометра. Если газоанализатора под рукой нет, настройка проходит следующим образом:

  • На неработающем ДВС завернуть до упора винт качества смеси, после чего отвернуть его на 3-4 оборота, предварительно сняв пластиковую заглушку.
  • Завести мотор, убрать подсос, включить дальний свет и вентилятор печки.
  • Винтом количества смеси вывести обороты около 800 об/мин.
  • Винтом качества установить максимальные обороты.
  • Винтом количества смеси доводим обороты до 900 в минуту.
  • Винтом качества устанавливаем обороты двигателя до показателя 800 об/мин.
  • Затягивать винт качества до момента перехода оборотов ДВС в неустойчивую зону, а затем отпустить винт от полуоборота до одного оборота назад.

Главное помнить, что все неисправности приводят к чрезмерному обогащению или к переобеднению смеси и имеют непосредственное влияние на работу вашего автомобиля и его аппетит!
