Какая компрессия должна быть в двигателе ваз 2106: Проверка компрессии в цилиндрах двигателя

Какая Компрессия Должна Быть На Ваз 2106 ~ AUTOTEXNIKA.RU

Учитывая, что автомобилей ВАЗ 2106 было выпущено более 4 миллионов единиц, на наших дорогах их намного больше. Соответственно, вопрос о ремонте знаменитой «классики» по-прежнему остается актуальным. Например, вопрос о том, какое сжатие должно поддерживать шесть хороших двигателей.

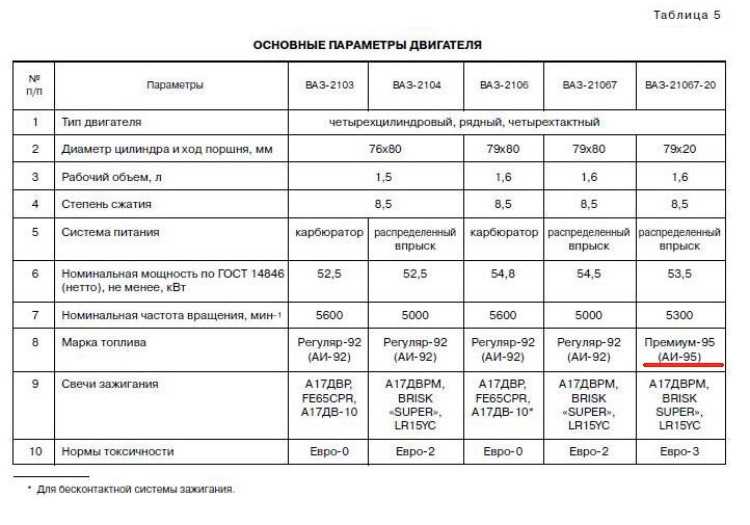

В технических данных, указанных в руководстве по эксплуатации автомобиля, такой функции нет. Есть немного другое понятие. степень сжатия. Нет прямой связи между этими двумя параметрами; их объединяет только одно. в обоих случаях речь идет о давлении.

  1. Степень сжатия является вычисленной постоянной величиной, она не имеет размерных единиц. Для двигателя ВАЗ 2106 и его модификаций он составляет 8,5. Эта цифра является результатом деления общего рабочего объема цилиндра на объем камеры сгорания. Проще говоря, топливовоздушная смесь, поступающая в цилиндр, сжимается в 8,5 раз, перемещая поршень вверх.
  2. Сжатие является переменной величиной; его значение зависит от технического состояния, в котором находится двигатель. Этот параметр указывает, какое давление появляется в каждом цилиндре, когда коленчатый вал вращается вместе со стартером. Это определяется манометром, который ввинчивается вместо свечей зажигания, единица измерения составляет 1 кгс / см 2 или 1 бар, что практически идентично (1 кгс / см 2. 0,98 бар).

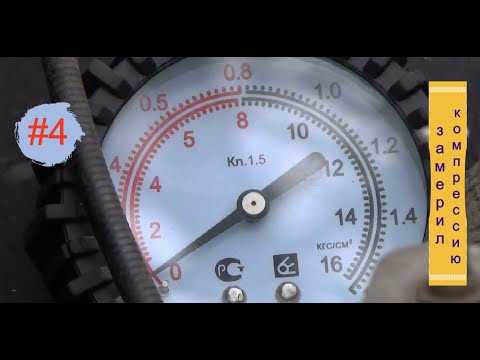

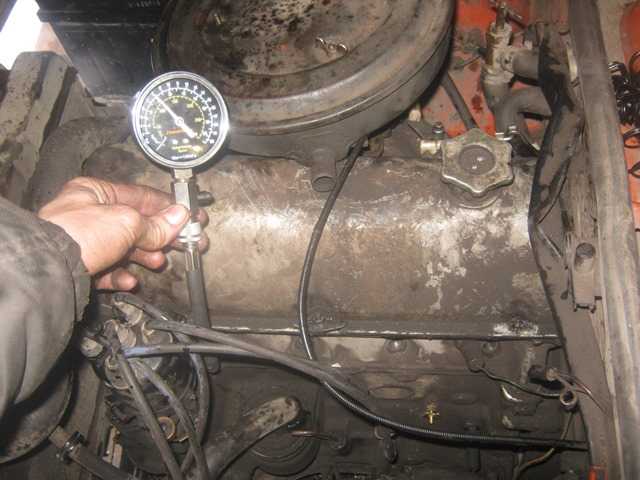

Сжатие измеряется для определения степени износа цилиндро-поршневой группы. Его значения были получены экспериментальным методом на практике. Тушение происходит следующим образом: все 4 свечи зажигания вывинчиваются, и обратный клапан с обратным клапаном поворачивается на месте в каждом цилиндре, и, вращая стартер, определяется максимальное давление, которое может быть подано каждым поршнем. В двигателе ВАЗ 2106 идеальный показатель составляет 13 кгс / см 2, но это редкий случай, такое давление встречается на новых, только прогонных двигателях.

Определение компрессии в цилиндре без компрессора

Если диапазон измерений составляет от 11 до 12,5 кгс / см 2, это нормально работающий двигатель ВАЗ 2106. Кроме того, важно, чтобы компрессия во всех 4 цилиндрах была одинаковой, разность более 0,5 кгс / см 2 указывает неисправность одного из них. Обычно это сгоревший клапан, это проблема при езде на плохом топливе и тяжелых грузах.

Результаты измерений, которые показали давление от 10 до 11 кгс / см 2, свидетельствуют о раннем ремонте двигателя. Эти результаты могут быть не совсем точными, когда двигатель дышит. Это название явления, когда моторное масло начинает течь через вентиляционный шланг картера от вентилятора к карбюратору вместе с картерными газами. Причина проста: из-за износа поршневых колец в картере возникает избыточное давление, которое выталкивает капли масла через дыхательный аппарат в карбюратор.

Масло в сочетании с топливом поступает в камеру сгорания и после сжигания образует отложения углерода и свечи зажигания на его стенках. Когда в масло попадает много масла, оно начинает заполнять зазор между изношенными кольцами и поверхностью цилиндра, тогда показания сжатия будут выше и на них нельзя будет положиться. Другими словами, если двигатель дышит, пора менять поршневые кольца.

Значения сжатия 9-10 кгс / см 2 указывают на износ цилиндра или поршневой группы или клапанов. В обоих случаях требуется разборка двигателя. Такой двигатель обычно потребляет масло и топливо, нестабильно, часть энергии теряется. Однако его можно продолжать использовать в течение некоторого времени, главное условие. сжатие во всех цилиндрах должно быть одинаковым. Если в одном из них клапан полностью сгорает, то давление в нем очень снижается и цилиндр полностью выходит из строя.

ваза сжатия 2106 (глухая)

Та же участь ожидает агрегат, сжатие которого ниже 9 кгс / см2. Это давление указывает на необходимость этого мелкий ремонт. В таких случаях все подвесное оборудование снимается с двигателя в соответствии с его способностью, отвинчивается от коробки и полностью снимается с опор для ее разборки и ремонта в более комфортных условиях.

При этом они проверяют состояние резиновых деталей этих опор, возможно, вам придется поменять подушку. Многие автовладельцы производят демонтаж двигателя непосредственно на машине, эта опция также имеет право на жизнь, особенно если вам нужно только заменить поршневые кольца.

Источник

Троит двигатель ВАЗ 2106 (2101 — 2103)

Сегодня я расскажу об основных причинах по которым троит карбюраторный двигатель на примере автомобиля ВАЗ 2106 (2101 — 2103).

Для начала, что бы потом не запутаться, сделаю небольшое отступление. Изначально эти автомобили выпускались с контактной системой зажигания. Но прогресс не стоит на месте и все мы прекрасно знаем, что контактное зажигание, так сказать, не самое лучшее. Поэтому, со временем, автолюбители начали устанавливать бесконтактную систему зажигания. Исходя из этого, сначала я буду рассказывать о контактной системе зажигания, а уже в конце сделаю небольшие поправки для БСЗ.

Первое, что бы я советовал сделать, если двигатель ВАЗ 2106 затроил – определить какой именно цилиндр не работает. Для этого есть замечательный дедовский способ – поочередно нужно снимать ВВ-провода со свечей. (Делать это лучше в перчатках). Если при снятии бронепровода работа двигателя никак не изменилась, то именно этот цилиндр и является нерабочим.

Теперь нужно разобраться почему он не работает. Начнем с самого элементарного – нужно проверить высоковольтный провод и свечу зажигания.

Проверка ВВ проводов и свечей зажигания ВАЗ 2106

Провод можно проверить, измерив его сопротивление. Как минимум, какое-то сопротивление в проводе должно присутствовать. Как максимум, оно не должно быть слишком большим, т.е. сопротивление в пределах 0.3 – 0.5 кОм будет нормальным. Если же тестер ничего не показывает, т.е. обрыв, значит такой провод является не рабочим и его нужно заменить. Так же провод можно проверить поменяв его местами с проводом из другого, рабочего цилиндра.

У свечи должен быть установлен нормальный зазор – 0.7-0.8 мм. Свеча должна быть чистой – не в масле, не в черном нагаре. Идеальная свеча имеет слегка коричневатый налёт. (Подробнее о свечах здесь) Но естественно, если Вы выкрутили свечу из неработающего цилиндра, то она будет засрана. Такую свечу можно прокалить на открытом огне, что бы выгорел весь налет и попробовать установить в двигатель. Что бы на 100% убедиться, что проблема не в свече, лучше установить новую или же заведомо рабочую свечку. Если проблема никуда не ушла, то проверяем дальше.

Проверка компрессии ВАЗ 2106

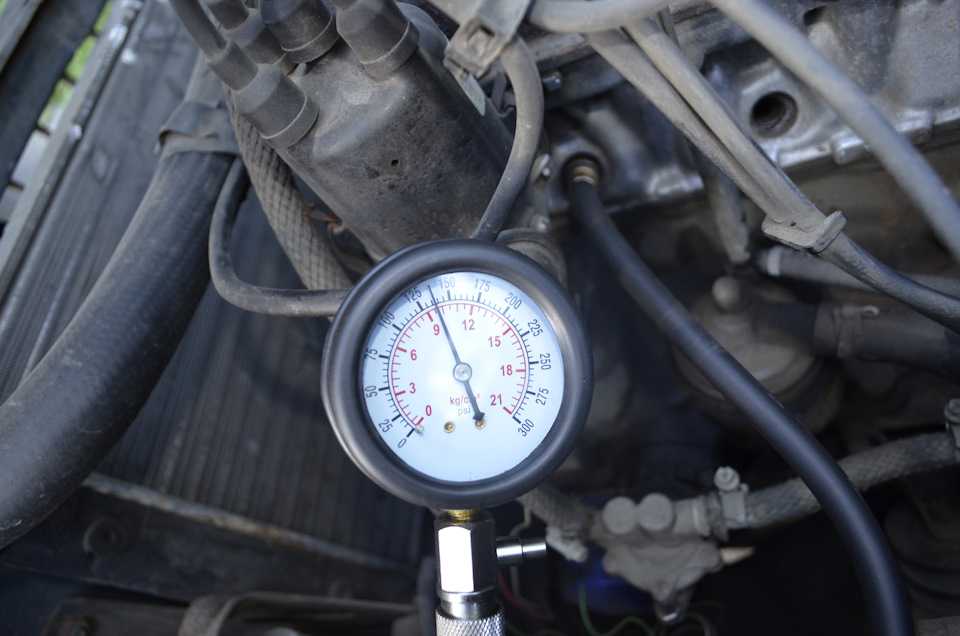

Далее, если двигатель троит, не лишним будет проверить компрессию неработающего цилиндра, так как ее отсутствие может быть причиной троения двигателя. Как проверить компрессию? Для этого Вам понадобится компрессометр и помощь Вашего друга. (Процесс измерения компрессии) Компрессия в новом двигателе должна быть в пределах 12 очков. Если же компрессия в неработающем цилиндре меньше 8 очков, то именно это и может стать причиной троения двигателя. Если же компрессия 9-10 – то следует измерить ее и во всех остальных цилиндрах. Компрессия во всех цилиндрах должна быть +- одинаковой и недопустимо ее различие более чем в 1 очко.

Проверка трамблера

А дальше будем проверять трамблёр ВАЗ 2106. Первое, на что необходимо обратить внимание – это его крышка. Снимаем ее и осматривает на наличие повреждений, трещин и прочего. Через трещины, по пути наименьшего сопротивления, ток может уходить на массу. Таким образом к свече уже будет приходить маленькое напряжении или же вообще ничего не будет приходить, и искра будет либо слабой, либо её вообще не будет.

Далее пойдет речь об остальных частях трамблёра. И уже их нужно рассматривать в том случае, если у Вас вообще нет искры, либо она есть, но очень слабая. Т.е. если искры нет только в одном цилиндре, то 99%, что дело не в трамблёре.

После крышки сразу обращаем внимание на бегунок. Бегунок так же должен быть целым, не иметь ни каких повреждений. Причем осматривать его нужно как сверху, так и снизу. И что бы это сделать его лучше всего будет открутить.

Далее переходим к контактам прерывателя. Для начала нужно проверить чистоту контактов. Если есть какой-то налёт, нагар то его, естественно, нужно убрать. Делать это, наверное, будет лучше нулевой наждачкой или надфилем. Далее, после чистки, нужно проверить зазор между контактами. Он должен быть 0.35-0.45мм. Берём набор щупов, находим щуп 0.35 и проверяем… Так же обращаем внимание на кулачки, которые двигают контакты – они не должен иметь значительного износа и имеющийся износ должен быть одинаковым у всех кулачков.

Далее нужно обратить внимание на провод, который подключен к контактам прерывателя. Его желательно пошевелить, подергать в разные стороны, убедиться, что провод имеет надёжный контакт. Может быть такое, что со временем, от вибрации и прочего этот провод обламывается и, естественно, контакт будет либо очень слабым, либо вообще пропадёт. И на это не так часто обращают внимание.

Следующим логичным шагом будет проверка конденсатора. Самое простое – можно измерить его ёмкость. Она должна быть в пределах 0.25мкФ. Но для этого, конечно, понадобится тестер с режимом измерения ёмкостей. У меня такого нет, поэтому расскажу про второй способ. Отключаем провод конденсатора и провод идущий с катушки от прерывателя трамблёра и подключаем между ними лампочку (12В). После, включаем зажигание и смотрим на лампочку – если она горит, значит конденсатор пробит и его нужно заменить. Если не горит – значит с конденсатором все хорошо.

Таким же образом можно обойтись и без лампочки. Вместо подключения лампочки просто кратковременно коротим провода между собой, при включенном зажигании конечно же. Если искрит – конденсатор пробит.

Проверка катушки зажигания (бабины) ВАЗ 2106

И вот мы наконец-то подобрались к катушке зажигания ВАЗ 2106. Если катушка зажигания будет неисправна, то искры не будет сразу во всех цилиндрах, это нужно понимать. Т.е. двигатель не будет запускаться. Как ее проверить? Есть несколько способов, но я расскажу об одном, самом простом – это измерение сопротивлений первичной и вторичной обмоток катушки. Начнем с первичной. Для этого установим тестер в режим измерения сопротивления и измерим его между «+» и «-» выводами катушки. Оно должно быть в пределах от 0.5 до 2 Ом. Если тестер ничего не показывает – значит цепь в обрыве и катушка требует замены.

Далее меряем вторичную обмотку – между «+» и центральным выводами катушки. Допустимое сопротивление – до 15 кОм.

На этом заканчивается высоковольтная часть КСЗ и сейчас я внесу некоторые поправки для БСЗ ВАЗ 2106.

Основные отличия – это вместо прерывателя с конденсатором установлен датчик Холла с коммутатором.

Как проверить коммутатор ВАЗ 2106

Как Вы уже поняли, коммутатор играет роль прерывателя, основываясь на показаниях датчика Холла. Как его проверить. Коммутатор имеет 7 контактов. 2 и 4 – это его питание «+» и «-» соответственно. Подключаем их к батарее. К 1му контакту подключаем лампочку (12В) и замыкаем ее на «+». Сема практически собрана. Теперь включаем зажигание и кратковременно подключаем 6й контакт к минусу. После подключения должна загореться и через некоторое время погаснуть лампочка. Если это происходит значит коммутатор жив и выдает необходимы сигнал.

Ну вот теперь с электрической частью мы, можно сказать, разобрались практически полностью. И если двигатель ВАЗ 2106 продолжает троить — нужно переходить дальше.

А дальше, если двигатель троит, работает с перебоями, нужно проверить карбюратор. Во-первых, карбюратор необходимо почистить, продуть все жиклёры. Так же обратите внимание на номера жиклёров. Желательно, что бы они были заводские, стандартные. Во-вторых, карбюратор нужно правильно настроить. Помимо винтов качества и количества нужно обратить внимание на уровень топлива в поплавковой камере. Если уровень завышен – карбюратор будет переливать и из-за этого двигатель будет колбасить.

Я сейчас не буду вдаваться в подробности настройки карбюратора, этой информации и так достаточно в интернете и при желании можно найти все, что необходимо. Поэтому, если и настройка карбюратора не помогла — идём далее.

И последнее, на что я хотел бы обратить внимание – шланг вакуумного усилителя тормозов и так же сам усилитель тормозов.

Шланг подключен к впускному коллектору. Если это соединение будет не герметичным, или сам шланг будет не герметичен – во впускной коллектор будет подсасываться лишний воздух и обеднять смесь. А это приведет к неровной работе двигателя и пропускам зажигания.

Мы рассмотрели все наиболее распространенные причины, по которым может троить карбюраторный двигатель ВАЗ 2106.

Видео троит двигатель ВАЗ 2106

Лада 1600

Лада 1600 / ВАЗ-2106

1978 — 2001

Страна:

Двигатель:

4 л

Емкость:

1570cc / 95. 8cu в

Мощность:

78 л.с. (DIN) при 5400 об/мин

Трансмиссия:

4 сд. человек

Максимальная скорость:

97 миль/ч (спуск)

Номер постройки:

н/д

Возможность коллекционирования:

Лада 1600 / ВАЗ-2106
Отзыв от Unique Cars and Parts
Наша оценка: 1

Знакомство

Измученная родословной эксцентричных соотечественников, российская Лада должна была преодолеть множество предрассудков, чтобы добиться хоть какой-то степени успеха продаж на Западе. По иронии судьбы, именно приверженность 1600 условностям сделала его несколько индивидуальным в эпоху, когда правил хэтчбек, наряду с передним приводом и стилем.

Не то чтобы Lada могла претендовать на единоличное владение своим собственным дизайном, который сначала увидел свет как Fiat 124, а затем был принят для Lada в версиях 1200 и 1500. Под кожей Лада осталась верна формуле своих предшественников: передний двигатель, задний привод, живая задняя ось.

Лада приступила к внесению изменений в конструкцию 124, чтобы обеспечить хоть какую-то долговечность в суровом климате Восточной Европы. К ним относятся использование алюминиевых тормозных барабанов, которые были добавлены к задней части, и отказ от оригинального двигателя Fiat в пользу более новой конструкции, также купленной у Fiat. Этот новый двигатель имел современную конструкцию верхнего распределительного вала, но никогда не использовался в автомобилях Fiat.

Подвеска была поднята, чтобы преодолевать неровные российские дороги, а каркас кузова был сделан из более толстой и тяжелой стали. Первые модели Lada были оснащены пусковой ручкой на случай, если аккумулятор разрядится в условиях Сибири, но позже от нее отказались. Еще одной особенностью, специально предназначенной для помощи в холодных условиях, был ручной вспомогательный топливный насос.

В сентябре 1978 года модельный ряд Lada был дополнен 1600 версиями, включая «высокую» версию 1600ES, в которой использовался не двигатель Fiat с двумя распредвалами, а собственный двигатель Lada объемом 1570 куб. см с одним верхним расположением распредвала. Этот двигатель развивал мощность 78 л.с. при 5400 об/мин и был в значительной степени связан с ходовой частью Fiat, включая переднюю подвеску с поперечными рычагами и цилиндрическими пружинами и дисковые передние тормоза.

Хотя, как уже упоминалось, в Lada использовался более толстый металл, чем в Fiat, производительность у Lada была приемлемой. Максимальная скорость составляла почти 100 миль в час, а четырнадцатипроцентное увеличение крутящего момента на низких скоростях по сравнению с моделями 1500 помогло разогнаться до 60 миль в час примерно за тринадцать секунд. Высокий дорожный просвет не слишком сильно ухудшал управляемость автомобиля, в основном благодаря очень удачному расположению задней оси, но общий пакет был сильно запятнан рулевым управлением, которое в лучшем случае было тяжелым, а в худшем — например, при парковке — было близко. неподвижный.

При всех своих недостатках Lada 1600 предлагает отличное соотношение цены и качества. За гораздо меньшую цену, чем аналогичный японский малолитражный автомобиль, русский был оснащен тканевой обивкой, откидывающимися сиденьями, ворсовыми коврами, ламинированным ветровым стеклом, обогревом заднего стекла, двухконтурными тормозами с сервоприводом, легкосплавными дисками с радиальными колесами Goodyear и стерео радио. Однако, к сожалению, серый костюм с соответствующими кремовыми туфлями (как видно на изображении ниже) не был включен. Если бы это было так, мы осмелимся сказать, что 1600 сегодня приобрели бы культовый статус.

Lada 1600 Краткие характеристики

Двигатель: Передний, с водяным охлаждением, прямой тур. Диаметр цилиндра 79 мм (3,11 дюйма) и ход поршня 80 мм (3,15 дюйма), 1570 куб. см (95,8 куб. дюйма). Максимальная мощность 78 л.с. (DIN) при 5400 об/мин, максимальный крутящий момент 88 фунт-фут (DIN) при 3000 об/мин. Чугунный блок цилиндров и легкосплавная головка. Степень сжатия 8,5:1. 5 коренных подшипников. 2 клапана на цилиндр, управляемые напрямую одним верхним распределительным валом. Двухдроссельный карбюратор Weber 32DCR с нисходящей тягой.
Трансмиссия: Однодисковое сухое сцепление и четырехступенчатая механическая коробка передач. Передаточные числа 1-й 3,242, 2-й 1,989, 3-я 1,289, 4-я 1,0, реверс 3,340:1. Гипоидная коническая главная передача, передаточное число 4,1:1.
Подвеска: Передняя независимая на поперечных рычагах, винтовых пружинах, телескопических амортизаторах и стабилизаторе поперечной устойчивости; задняя — независимая с ведущим мостом, верхними и нижними продольными рычагами, тягой Панара, винтовыми пружинами и телескопическими амортизаторами.
Рулевое управление: Червяк и ролик. Поворачивается от упора до упора 3.0.
Тормоза: С сервоприводом, двухконтурный гидравлический, дисковые спереди, барабанные сзади.
Колеса: Легкосплавный, 5J x 13 дюймов. Шины 165SR x 13.
Размеры и вес: Колесная база 95,5 дюйма, колея спереди и сзади, 53 дюйма, длина 160, ширина 63 дюйма, высота 54 дюйма, дорожный просвет 6,88 дюйма, снаряженная масса 2271 фунт, радиус разворота между стенками 36,1: топливный бак емкость 8,6 галлона.
Кузов/шасси: Четырехдверный четырехместный седан. Интеграл.
Производительность: Максимальная скорость 97 миль в час. Разгон 0-60 миль в час 13 секунд. Расход топлива ок. 26 миль на галлон.

Рейтинг посетителей:

63 Голоса

Нажмите на звездочки, чтобы проголосовать

ВАЗ 2106 1.6 (75 л.с., бензин, 1976 г.)

седан (седан), 4 двери, 5 мест, габариты: 4166,00 мм x 1611,00 мм x 1440,00 мм, масса: 1035 кг, объем двигателя: 1569 куб.см, накладной распределительный вал (OHC), 4 цилиндра, 2 клапана на цилиндр, максимальная мощность: 75 л.с. при 5400 об/мин, максимальный крутящий момент: 116 Нм при 3000 об/мин, разгон (0-100): 17,50 с, максимальная скорость: 150 км/ч, шестерни (ручная/автоматическая): 4 / -, вид топлива: бензин, расход топлива (городской/загородный/смешанный): 10,1 л / — / -, шины: 175/70 S R13

Manufacturer VAZ
Series 2106
Model 1. 6
First year of production 1976
Last year of production
Тип кузова седан (седан)
Количество дверей 4 (четыре)
Количество мест 5 (пять)
Колесная база 2424,00 мм (миллиметры)
7,95 фута (футы)
95,43 в (дюймы)
2,4240 м (счетчики)
Фронт 1365,00 м (миллиметровые)
4.4 88 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 4.48 8. 53.74 in (inches)
1.3650 m (meters)
Rear track 1321.00 mm (millimeters)
4.33 ft (feet)
52.01 in (inches)
1.3210 m (meters)
Length 4166.00 мм (миллиметры)
13,67 футов (футы)
164,02 дюйма (дюймы)
4,1660 м (метры)
Ширина 1611,00 мм (миллиметры)
5,29 футов (футы)
63,43 в дюймах) 9009,6110 м.

Высота 1440,00 мм (миллиметра)
4,72 фута (футы)
56,69 дюймов (дюймов)
1,4400 м (метры)
Минимальное пространство для багажника
Максимум. вместимость 345,0 л (литров)
12,18 футов 3 (кубические футы)
0,34 м 3 (кубические метры)
345000,00 куб. Максимальный вес
1435 кг (килограммы)
3163,63 фунтов (фунты)
Мощность топливного бака 39,0 л (литры)
8,58 Великобритания (британские галлоны)
10,30 US Galls)

9191)

9

Type of fuel petrol
Type of fuel system carburettor
Engine location longitudinal, front
Engine displacement 1569 cc (cubic centimeters)
Valve mechanism type верхний распределительный вал (OHC)
Тип наддува без наддува
Степень сжатия 8,50 : 1
Расположение цилиндров inline/прямой двигатель
Количество цилиндров 4 (четыре)
Клапаны на цилиндре 2 (два)
(диаметм 2 (два)
Bore (диаметм 2 (два)
. Цилиндр) 79,00 мм (миллиметры)
0,26 фута (футы)
3,11 в (дюймы)
0,0790 м (метры)
ход (длина удара поршня) 80,00 мм (миллиметы)
0.266. (футы)
3,15 дюйма (дюймы)
0,0800 м (метры)
Максимальная мощность 75 л.с. (лошадь)
55,9 кВт (киловатты)
76,0 пс (метрическая лошадь).
5400 об / мин (революции в минуту)
Максимальный крутящий момент 116 нм (Ньютон-метры)
11,8 кг (к килограммам)
85,6 FT-LB (Foot-Pounds)
Максимум.

3000 об/мин (революции в минуту)
Ускорение от 0 до 100 км/ч 17,50 с (секунд)
Максимальная скорость 150 км/ч (километры в час)
93.21 миль в минуту (мили на мили на мили на мили на мили на мили на мили на мили на мили на мили на мили на мили на мили на мили на мили/ч (километры в час)
93. 21 миль. час)
Расход топлива (в городе) 10,1 л/100 км (литров на 100 км)
2,22 британских галлона/100 км (британских галлонов на 100 км)
2,67 галлона США на 100 км )
23,29 миль на галлон (миль на галлон)
6,15 мпл (мили на литр)
9,90 км/л (километры на литр)
Потребление топлива (дополнительная городская)
8

–– механическая Количество передач 4 (четыре) Тип привода задний привод (RWD)

0 рулевого управления0008

Червь и передача Тип рулевого управления — Диаметр круга поворота —
Тип подвески — двойные повешенные кости
Тип.

— винтовые пружины
Тип передних тормозов дисковые
Тип задних тормозов барабанные
ABS (anti-lock braking system)
Rim size
Tyre code 175/70 S R13
9

Wheelbase — 9%
Передняя дорожка — 10%
Задняя дорожка — 12%
Длина — 7%
Ширина
Высота

0008

— 4%
Максимальная мощность багажника/загрузочное пространство — 75%
Вес с вареньем — 27%
Максимальный вес — 27%
. Танк — 37%
Смещение двигателя — 30%
Максимальная мощность — 53%
Максимальный крутящий момент — 56%
Acceleration от — 56%
.
