Как притереть клапана на ваз 2110 8 клапанов: Как притереть клапана своими руками + видео работ в домашних условиях на ВАЗ

Притирка клапанов двигателя ВАЗ своими руками

Зачем нужно притирать клапана?

Если не выполнить процедуру, клапана могут работать некачественно — например, пропускать бензин и воздух в закрытую камеру сгорания. Это ухудшит ходовые характеристики двигателя и со временем может привести к поломке. Притирка помогает добиться максимальной герметичности. Выполнять работу надо не только после установки новых клапанов — нередко она нужна и в случаях, когда изделия давно не менялись. Причиной «дёрганий» авто на холостых оборотах может являться разность компрессии в цилиндрах. Притирка — единственный способ справиться с проблемой.

Про нагар

После длительной эксплуатации автомобиля на поверхностях фаски клапана и седла оседает нагар, появляются микрораковины, задиры.

В итоге пятно контакта между поверхностями уменьшается, клапан неплотно прилегает к седлу, из-за чего он начинает пропускать и у двигателя снижается компрессия.

Для удаления нагара, раковин, задиров и применяется притирка клапанов, вследствие чего восстанавливается пятно контакта между клапаном и седлом.

Помимо выполнения данной операции в рамках капитального ремонта притирку клапанов проводят еще в ряде случаев.

Так, данные работы проводят:

Притирка клапанов в домашних условиях своими руками

➤ С помощью специального станка. На самом деле такой агрегат не выполняет притирку — он нарезает фаску седла и клапана, благодаря чему удаётся добиться как можно более жёсткой центровки и обеспечить точное сопряжение. Результатом становится нарезанный профиль высокой прочности, обеспечивающий качественную работу двигателя. Преимуществом метода является простота — после обработки останется только помыть и собрать головку.

Притирка клапанов с помощью станка

➤ С помощью ручной фрезы. Нет станка? Используйте ручную фрезу. Существует множество агрегатов такого типа, каждый из которых предназначен для определённой модели двигателя. С помощью фрезы можно обрабатывать старые клапана. Преимущество метода — высокая точность и отсутствие необходимости искать дорогое оборудование. ➤ Притирка своими руками. Если клапан не нужно серьёзно править, если под рукой нет ни станка, ни фрезы — этот вариант будет лучшим выбором. Неровности удаляются абразивной пастой, после чего изделие можно смело использовать. Главное достоинство метода — его можно использовать в любой момент, в любом месте.

Способы притирки

Так как правильно притереть клапана можно разными способами, стоит ознакомиться с каждым из них. Разница между упомянутыми далее способами существенная: использование станка даёт наиболее точный результат, тогда как вручную притирать клапана достаточно сложно и долго, а качество выполненных работ наименее высокое.

Станки

Максимальной точности нарезки и сопряжения седла и фаски клапана можно добиться только посредством жёсткой центровки детали, и без станка в данном случае не обойтись. В итоге профиль качественно нарезается и отличается высокой точностью. Дополнительные манипуляции при такой процедуре не нужны, кроме сборки ГБЦ и предварительной промывки клапанов.

Ручные фрезы

Так как притереть клапана в домашних условиях можно и без высокоточного станка, стоит рассмотреть метод с использованием ручной фрезы. Диаметр такого инструмента может быть разным, а подбирать его следует с учётом конкретной модели двигателя. Необходимо на сёдлах вырезать три фаски под углом в 60, 45 и 30 градусов. Помните, что данный метод применим исключительно для обработки старых деталей.

Верстак и трубка с Т-образной ручкой

Рассматриваемый метод принято считать наиболее трудоёмким и долгим, зато он способен обеспечить достойный уровень качества. Рассмотрим этапы процесса:

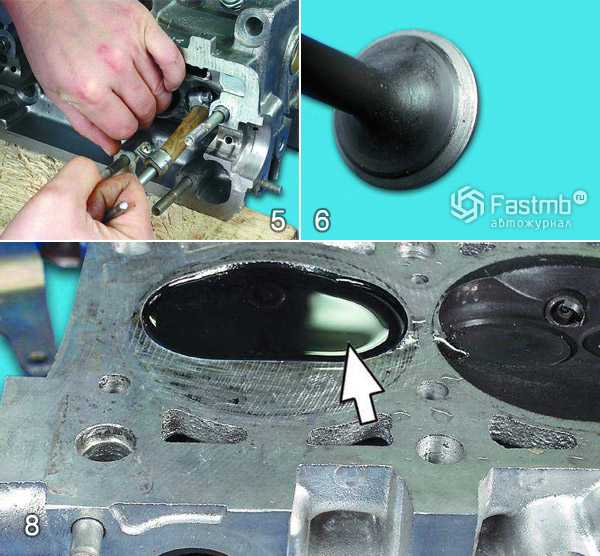

1. Подготовьте трубку с ручной Т-образной формы и отверстием, куда стержень клапана без проблем войдёт.
2. Сбоку конструкции создайте отверстие и нарежьте резьбу, вкрутите болт. Клапан должен фиксироваться максимально прочно и надёжно.
3. Разберите ГБЦ, установите на верстак. Не забывайте о надёжности фиксации.
4. Вставьте клапан в отведённый для него участок и закрепите собранную ранее конструкцию на другом его конце.
5. Пасту на данном этапе следует применить для обработки области соприкосновения с седлом.
6. Воспользуйтесь сконструированным приспособлением для перемещения клапана, чтобы просвет исчез полностью.
7. Периодически меняйте направление круговых движений, параллельно дополнительно обрабатывайте зону клапана абразивной пастой.
8. О высоком качестве выполненной работы будет свидетельствовать полоса с матовой поверхностью, которую вы найдёте на главных составляющих элементах клапана. Ширина дорожки должна ориентировочно составлять 1,5 мм.

Использование дрели

Применение дрели для реализации рассматриваемой процедуры также допустимо и считается наиболее распространённым вариантом. В идеале инструмент должен располагать функцией реверса. Шуруповёрт также подойдёт. Сам процесс притирки состоит из следующих этапов:

1. Рассухарьте клапана и снимите их. На данном этапе целесообразно заменить при необходимости маслосъёмные колпачки. (читайте больше о замене маслосъёмных колпачков).
2. Используйте растворитель для обезжиривания седла и клапана.
3. Нанесите пасту на рабочую клапанную фаску. Абразивное вещество не должно попасть на шток клапана, иначе он будет повреждён, маслосъёмные колпачки изживут своё намного быстрее, а масло будет расходоваться в большем количестве. Наденьте на шток войлочный лоскут, чтобы защитить его.
4. Зафиксируйте клапан на своём месте, а шток должен располагаться в патроне выбранного вами электроинструмента. Для повышения удобства работы воспользуйтесь отрезком шланга: один край наденьте на шток, а второй — в патрон. Отдельные мастера предпочитают зажать шток сразу в патрон.
5. Для притирки активируйте минимальную скорость дрели. Если клапанная тарелка прижата к седлу определёнными зонами, воспользуйтесь утолщённой резинкой, но обычно в этом нет необходимости.
6. При оттягивании электроинструмента на себя наблюдается прижимание. Вращательные движения необходимо выполнять в разные стороны поочередно. Процедура занимает около 2 минут.
7. Для окончательной обработки на завершающем этапе повторите все действия, но вместо абразивной пасты используйте смешанную с моторным маслом пасту ГОИ. Предыдущую притирочную пасту следует предварительно удалить.
8. Как только работы будут завершены, тщательно очистите бензином обработанные пастой детали.
9. Чтобы убедиться в достойном уровне выполненной работы, можно ориентироваться как на матовую дорожку, так и на другие методы проверки качества притирки. Это может быть способ с заливанием бензина или керосина, используемый для определения необходимости выполнять притирку.

Рекомендуем: Замена термостата на Ладе Приоре (16 клапанов)

Результат проделанной работы может вас разочаровать, в некоторых случаях это будет вполне логично. Например, если ранее сёдла были криво прирезаны или на рабочих фасках заметны существенные дефекты.

Убедиться в том, что процедура не увенчалась успехом, можно по той же матовой полоске, она будет неровной или даже прерываться. Приобретение новых деталей станет единственным решением проблемы.

Основные правила и секреты

Для осуществления процесса нужно снять головку блока цилиндров. ➤ Чтобы извлечь клапана из втулок, которые их направляют, надо предварительно убрать пружины клапанов. Для этого можно применять инструменты для клапанов, доступные в специализированных магазинах. ➤ Обычно на стержень приспособления надевают резиновый шланг и хомуты. Вместо этого можно использовать наконечник со сквозным резьбовым отверстием в боковой стенке. В это отверстие вворачивается болт, фиксирующий стержень клапана. ➤ Перед притиркой осмотрите клапана. Если на них есть следы деформации (погнутости и трещины) – такие изделия использовать нельзя. Замените их новыми. Имеется нагар? Очистите его — для этого можно применять жёсткую щётку.

Инструменты для притирочных работ

Приспособления для притирки подразделяются на 2 группы.1.
Зажимающие клапан сверху, фиксирующиеся на стержне. На одной из сторон располагается ручка. Для достижения результата её нужно тянуть и вращать.
2.
«Присоски». Фиксируются на тарелке клапана, также оснащаются ручкой. Для использования надо прижать клапан к тарелке и вращать приспособление в разные стороны.

Инструмент для притирки клапанов: зажимающая сверху модель

При отсутствии инструмента подойдут шуруповёрт или дрель. Вне зависимости от выбранного инструмента вам понадобятся следующие приспособления: ✔ абразивная или алмазная паста; ✔ пружина — такая, чтобы можно было без труда сжать руками и надеть на клапан; ✔ керосин. Нет возможности раздобыть абразивную пасту? Приготовьте её! Для этого понадобится наждачная бумага с мелким зерном или стружка наждачного камня. Снимите с неё камни и смешайте их с солидолом или аналогичным веществом в пропорции 2 к 1. По консистенции смесь должна напоминать шампунь. В крайнем случае в качестве основы сгодится и стандартное моторное масло.

Нанесение абразивной пасты

Как выполнить своими руками правильно

Притирать клапана можно несколькими способами. Оптимальный вариант — использование станков и фрез, но они не всегда есть рядом. В таком случае лучше прибегнуть к ручному варианту.

Инструменты для притирочных работ

Приспособления для притирки подразделяются на 2 группы.

1. Зажимающие клапан сверху, фиксирующиеся на стержне. На одной из сторон располагается ручка. Для достижения результата её нужно тянуть и вращать.
2. «Присоски». Фиксируются на тарелке клапана, также оснащаются ручкой. Для использования надо прижать клапан к тарелке и вращать приспособление в разные стороны.

Инструмент для притирки клапанов: зажимающая сверху модель

При отсутствии инструмента подойдут шуруповёрт или дрель.

Вне зависимости от выбранного инструмента вам понадобятся следующие приспособления:

• абразивная или алмазная паста;
• пружина — такая, чтобы можно было без труда сжать руками и надеть на клапан;
• керосин.

Нет возможности раздобыть абразивную пасту? Приготовьте её! Для этого понадобится наждачная бумага с мелким зерном или стружка наждачного камня. Снимите с неё камни и смешайте их с солидолом или аналогичным веществом в пропорции 2 к 1. По консистенции смесь должна напоминать шампунь. В крайнем случае в качестве основы сгодится и стандартное моторное масло.

Важный этап притирки клапанов: нанесение абразивной пасты

Притирка своими руками на ВАЗ 2109 с помощью пасты

1. Возьмите клапан в руки и наденьте на него пружину. Верните клапан на место, обратно в машину.
2. Подожмите его пальцами и установите на ножку заранее подготовленный инструмент.
3. Винтом зафиксируйте инструмент на клапане.
4. Нанесите на притирочную плоскость тарелки абразивную пасту.
5. Вращайте клапан в обе стороны, выполняя притирку. Нужно выполнить около 5 движений, после чего следует поднять изделие, перевернуть его на 90 градусов и повторить действия.
6. Выполняйте процедуру, пока на тарелке и седле головки не появится матовое кольцо серого цвета.
7. По завершении работ со всеми клапанами протрите их керосином и тщательно вытрите ветошью.

Так должен выглядеть клапан после притирки

Как притереть на станке

Если есть доступ к станку, лучше воспользоваться им.

1. Зажмите клапан в специальном фиксаторе, включите станок. Шлифовальный круг быстро вращается в одну сторону, клапан — в другую, медленнее. Аккуратно подводите изделие к кругу и притирайте его.
2. Не шлифуйте изделие слишком сильно. Прекратите обработку, как только процесс шлифовки станет непрерывным.
3. Остановите агрегат, снимите клапан и протрите его керосином.
4. После этого нужно осмотреть головку блока цилиндров. Изучите седла, запрессованные в головке. Притирать их можно только при отсутствии повреждений. Если на сёдлах имеется прогар, обработайте его шарошкой — пока серое кольцо не возникнет по всему кругу.

Чтобы обработать седла, нужна вот такая шарошка

Видео: притирка клапанов ВАЗ

Притирка клапанов своими руками на ВАЗ 2106, 2109, 2110, 2112, 2114, 2115

1.
Возьмите клапан в руки и наденьте на него пружину. Верните клапан на место, обратно в машину.
2.
Подожмите его пальцами и установите на ножку заранее подготовленный инструмент.
3.
Винтом зафиксируйте инструмент на клапане.
4.
Нанесите на притирочную плоскость тарелки абразивную пасту.
5.
Вращайте клапан в обе стороны, выполняя притирку. Нужно выполнить около 5 движений, после чего следует поднять изделие, перевернуть его на 90 градусов и повторить действия.
6.
Выполняйте процедуру, пока на тарелке и седле головки не появится матовое кольцо серого цвета.
7.
По завершении работ со всеми клапанами протрите их керосином и тщательно вытрите ветошью.

Так должен выглядеть клапан после притирки

Как притереть клапана на станке

Если есть доступ к станку, лучше воспользоваться им.1.
Зажмите клапан в специальном фиксаторе, включите станок. Шлифовальный круг быстро вращается в одну сторону, клапан — в другую, медленнее. Аккуратно подводите изделие к кругу и притирайте его.
2.
Не шлифуйте изделие слишком сильно. Прекратите обработку, как только процесс шлифовки станет непрерывным.
3.
Остановите агрегат, снимите клапан и протрите его керосином.
4.
После этого нужно осмотреть головку блока цилиндров. Изучите седла, запрессованные в головке. Притирать их можно только при отсутствии повреждений. Если на сёдлах имеется прогар, обработайте его шарошкой — пока серое кольцо не возникнет по всему кругу.

Чтобы обработать седла, нужна вот такая шарошка

Проверка работоспособности

Есть три способа проверки правильности притирки клапана.
➤ С помощью вакуум-тестера. Самый надёжный и простой вариант. Подключите инструмент к каждому отверстию со сторон впускного и выпускного коллекторов. Теперь используйте его. Если клапана притёрты плохо, уровень разряжения на манометре будет недостаточным. ➤ С помощью керосина. Установите клапана на место, положите головку вверх камерой сгорания и налейте сверху керосин. Оставьте их так на несколько часов. Если керосин не вытек — всё в порядке. Эксперты не рекомендуют использовать этот метод, так как он не слишком надёжен. ➤ С помощью карандаша. Рисуем радиальные линии по всей окружности рабочей кромки седла клапана. Устанавливаем клапан на место, крепко прижимаем его и вращаем по кругу. Достаём изделие и смотрим на узор. Если линии стёрлись и равномерно закрасили поверхность — всё в порядке. Если имеются неровности — притирка выполнена неправильно. Притирка клапанов обеспечивает нормальную работу двигателя. Обязательно регулярно прибегайте к процедуре — так вы сможете избежать проблем с силовым агрегатом.

Как сделать присоску для притирки клапанов

На клапан и седло наносится необходимое количество притирочной пасты, клапан устанавливается на свое место в ГБЦ.

Если используется присоска, ее устанавливают на тарелку клапана.

Инструмент должен работать на малых оборотах — предпочтение следует отдавать низкооборотной дрели или шуруповерту. Отпускайте курок дрели при соприкосновении клапана с седлом, касание должно производиться при сбросе. Не надо прикладывать никаких усилий, это значительно повышает риск неправильной притирки.

Это самый простой и доступный способ притереть клапан, он не требует никаких специальных навыков. Устройство само контролирует угол и частоту вращения, которые являются оптимальными. Скорость работы еще выше, чем у дрели — для притирки одного клапана достаточно всего нескольких минут.

Также отметим, что тестируемый нами набор для притирки клапанов имеет очень удобную для хранения упаковку — пластиковый противоударный кейс. Это может стать дополнительным плюсом, например, для применения в условиях автосервиса.

Главные преимущества: очень высокая скорость работы, простота и удобство использования, отсутствие требований к навыкам и гарантированно высокое качество.

Пневмомашинка для пристукивания имеет минимальные требования к навыкам использования. При отсутствии опыта обучение происходит прямо в работе, за первые же минуты. Также приспособление полностью исключает риски повредить детали и испортить что-либо.

Главные преимущества: заведомо гарантированное качество, самое точное притирание за счет имитации работы клапана в двигателе.

Мы отобрали шесть параметров, которые имеют наибольшее значение:

Как видно из таблицы, специальные пневмо-приспособления для притирки значительно превосходят ручной способ и дрель. Если откинуть параметр стоимость и смотреть только на качественные показатели, то оба метода проигрывают пневматическим машинкам с разгромом.

Выдающиеся показатели и наибольший итоговый бал по результатам тестов у машинки для притирки клапанов вращением. Максимальное количество баллов не сумел набрать ни один из участников — что же, идеального во всем инструмента не существует. Места распределились следующим образом: Последнее место, 22 балла — ручной способ, который прогнозируемо позади всех остальных. В настоящее время клапаны притираются ручным способом либо для получения удовольствия от процесса (да-да, бывает и такое), либо при полном отсутствии доступа к современному инструменту.

Предпоследнее место, 24 балла — дрель. Несмотря на высокую скорость работы, дрель опережает ручной метод всего на несколько пунктов. Прежде всего это связано с высокими рисками неправильной притирки и порчи деталей, а также с повышенными требованиями к специальным навыкам.

Второе место, 45 баллов — машинка для пристукивания. Несильно уступает первому месту, зато обеспечивает самую точную и правильную притирку клапана. Первое место, 48 баллов — машинка для вращения. Лидирует практически по всем показателям и является оптимальным решением для притирки.

Для испытаний использовалось следующее оборудование:

Источник

Повреждения клапанов и их причины · Technipedia · Motorservice

Установки

Назад к поиску

Информация о диагностике

Неверная регулировка зазоров в клапанах

Причина:
Отрегулированный зазор в клапанном приводе слишком мал, или не соблюдалась периодичность технического обслуживания.

Следствие:
Клапан больше не закрывается надлежащим образом. Отработавшие газы, протекающие мимо седла клапана, нагревают головку клапана. Это вызывает перегрев и прогорание головки клапана в области
седла.

Ошибка при монтаже пружины клапана

Причина:
При монтаже пружина была неправильно установлена. Перекос привел к боковому изгибающему моменту (M) на стержне клапана.

Следствие:
Вызванная этим переменная нагрузка при изгибе привела к повреждению направляющей клапана и, в конечном счете, к поломке конца стержня клапана.

Ошибка при монтаже гидротолкателя

Причина:
После установки толкателя не было соблюдено предписанное время ожидания до запуска двигателя (не менее 30 мин.). Из-за этого не хватило времени для удаления избыточного масла из рабочей области толкателя.

Следствие:
При преждевременном запуске двигателя клапаны ударяются о поршни, сгибаются или ломаются.

Ошибка соосности направляющей или кольца седла клапана

Причина:
При доработке седло клапана или его направляющая были неправильно центрированы.

Следствие:
Клапан не закрывается надлежащим образом, перегревается и прогорает в области седла. Из-за односторонней нагрузки на головку клапана возможны также усталостные изломы в области галтеля.

Слишком большой зазор в направляющих клапанов

Причина:
Зазор в направляющих клапанов слишком большой, т. к. они сильно изношены или были слишком широко рассверлены при ремонте.

Следствие:
Вследствие прорыва горячих газов возможно сильное нагарообразование в области стержней и направляющих. Ход клапана становится тяжелым, клапан больше не закрывается, и это приводит к перегреву (прогоранию, плавлению) поверхности седла.

Слишком малый зазор в направляющих клапанов

Причина:
При восстановлении направляющих клапанов диаметр направляющих был неправильно замерен и оказался слишком мал.

Следствие:
Недостаток смазки, тяжелый ход и заедание стержня клапана в направляющей. В результате это может также привести к перегреву в области головки или седла клапана.

Использование изношенных сухарей клапанов

Причина:
При восстановлении клапанов были использованы старые, изношенные сухари клапанов.

Следствие:
При повторном использовании изношенных сухарей возможно ослабление зажимного крепления во время работы. На стержне появляется коррозия от трения, а клапан в этом месте теряет прочность. Из-за этого возможны усталостные изломы от колебаний.

Установка поврежденных коромысел/балансиров

Причина:
Распределение силы от коромысла на поверхность конца стержня клапана осуществляется нецентрично.

Следствие:
Это приводит к одностороннему износу стержня и его конца. Нагрузка на стержень клапана под действием поперечной силы, вызванная нецентричным распределением силы, приводит к усталостным изломам в области зажимного крепления.

Установка согнутых клапанов

Причина:
Изгиб стержня клапана приводит к односторонней нагрузке седла клапана на кольцо седла.

Следствие:
Односторонняя нагрузка вызывает переменную нагрузку при изгибе и усталостные изломы в области галтеля, в месте перехода к стержню.

Перегрузка клапана из-за нарушения процесса сгорания

Причина:
Из-за нарушения процесса сгорания в камере сгорания возникают значительные температурные нагрузки и нагрузки от давления.

Следствие:
Головка клапана не выдерживает сильной термомеханической нагрузки и прогибается внутрь. Она принимает так называемую тюльпанообразную форму и ломается.

Ключевые слова
:

клапан

Группы продуктов
:

Привод клапанов

Группы продуктов на ms-motorservice.

com

Это вас тоже могло бы заинтересовать

Информация о пользовании

Направляющие клапанов

Практические советы по замене и ремонту

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях.
Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

• Необходимость
• Комфорт
• Статистика

Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:

• сохранять файлы куки, необходимые для работы веб-сайта.
• сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

• сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
• анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
• определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:

• сохранять файлы куки, необходимые для работы веб-сайта.
• сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

• анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
• определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

John Maher Racing » Важность работы с 3-угловым клапаном

Основы работы с 3-угловым клапаном:

На впускном клапане метки притирки должны располагаться на внешней кромке поверхности клапана под углом 45°. При этом полностью используется диаметр клапана. Когда метки перекрытия находятся внутри внешнего края клапана, выступающая часть клапана служит препятствием для потока. Верхний вырез на седле (обычно 30 градусов) устанавливает внешний край седла и помогает направить поток в камеру сгорания. Нижний срез под углом 60 градусов задает ширину сиденья под углом 45°.

Выпускное седло под углом 45° преднамеренно расположено внутри внешней кромки клапана, иначе горячие выхлопные газы со временем разрушат кромку клапана.

На приведенной ниже диаграмме показаны три угла: 30°, 45° и 60°:

Работа с 3-х угловым клапаном край сиденья под углом 45°. Это дополнительно улучшает обтекание головки клапана:

30° с обратным вырезом

Посмотрите на сменную головку блока цилиндров, и вы обнаружите, что они имеют базовый срез под углом 45° к седлу. Притрите клапаны и осмотрите поверхность клапана, чтобы точно увидеть, где седло соприкасается с поверхностью клапана. Даже на неоригинальных головках, которые поставляются из коробки с трехугольным разрезом, когда вы притираете клапаны, вы видите, что углы не расположены для оптимальной работы.

На приведенном ниже графике показаны результаты проверки расхода, которую я провел на совершенно новой головке блока цилиндров с ЧПУ 044 (впускной клапан 40 мм).
Красная линия показывает поток «прямо из коробки» с новым заводским сиденьем с 3 углами наклона.
Синяя линия показывает улучшение за счет повторной обрезки и перемещения разреза под углом 45° к внешнему краю клапана. Я также добавил к клапану задний вырез под углом 30°.

Сравнение работы клапана «из коробки» с работой многоуглового клапана JMR

При высоте подъема 0,500″ поток увеличивается на 15 кубических футов в минуту. В зависимости от спецификации двигателя это означает потенциальный прирост мощности не менее 15 л.с.

Если вам интересно узнать, какая разница в обратном разрезе клапана, вот еще один тест. На этот раз с использованием новой штатной головки 1600 с двумя портами (впускной клапан 35,5 мм).

Проверка расхода впускного клапана 35,5 мм – до и после

Красная линия: прямо из коробки, без модификаций
Зеленая линия: работа с 3-х угловым клапаном
Синяя линия: работа с 3-х угловым клапаном плюс 30° обратный вырез на клапане
В целом прирост потока при подъеме 0,500″: 14 кубических футов в минуту

Это показывает, как даже самый мягкий из двигателей выиграет от добавления приличной работы клапана. На легком 1776-кубовом двигателе одна только эта модификация может увеличить мощность на 10 л.с. и более.

Большинство людей связывают увеличение потока в головке блока цилиндров с необходимостью увеличения портов. Однако, если процентное увеличение потока, полученное при открытии порта, на меньше , чем процент, на который вы увеличили площадь поперечного сечения порта , вы просто уменьшили скорость порта на на . Работая только с клапаном, вы увеличиваете поток без модификации порта. Поэтому любой прирост потока идет рука об руку с увеличением скорости порта. Это беспроигрышный вариант.

Твердосплавная многоугольная фреза для седел клапанов

Хотя обычно используется термин «трехгранная обработка клапанов», в настоящее время многие механические мастерские используют четыре, пять или даже больше углов при резке седел клапанов. Мое первое оборудование для резки седла клапана состояло из отдельных шлифовальных камней — по одному для каждого угла. Сегодня я использую готовые твердосплавные фрезы, где все углы вырезаются за одну операцию. Фрезы доступны в различных конфигурациях. Преимуществом использования твердосплавной фрезы является абсолютная постоянство от седла к седлу, при этом все седла обрезаются точно по высоте. Многие из лопастей, которые я использую, также имеют закругленные переходы от нижнего выреза к порту, а также над верхним вырезом, плавно переходящие в камеру сгорания.

Вот один, который я подготовил ранее: стоковая головка 040 с многоугольным клапаном

Все тесты для этой статьи были проведены на стенде JMR Flowbench

Подробнее Tech Talks

Замена масла своими руками сальники клапанов ВАЗ-2110 (8 клапанов): особенности работы

Если двигатель начал «кушать» масло, то это не значит, что пора проводить капитальный ремонт. Не исключено, что требуется замена маслосъемных колпачков ВАЗ-2110. В системе газораспределения 8 клапанов, они снабжены специальными маслоотражателями. Они не позволяют смазке попадать в камеры сгорания по ножкам клапанов. А при разрушении сальников масло начинает просачиваться в цилиндры.

Что такое сальники?

Элементы изготовлены из резины и необходимы для удаления масла с ножек клапана. При этом резина обладает высокой прочностью, способна выдерживать высокие температуры. При попадании масла в цилиндры оно начинает гореть, из выхлопной трубы идет черный дым (явный симптом того, что двигатель требует капитального ремонта). В некоторых случаях эти симптомы могут быть вызваны направляющими клапанов.

На ножках клапанов, внутренних поверхностях камер сгорания, выпускном коллекторе появляется нагар. Это значительно снижает мощность двигателя, так как в цилиндры поступает меньше топливовоздушной смеси. Значительно снижен ресурс двигателя, увеличен расход бензина. Поэтому, если вы заметили первые симптомы разрушения уплотнителей, срочно меняйте их – последствия могут быть плачевными. В автосервисах цены на замену маслосъемного кольца высокие, что уж говорить о капитальном ремонте двигателя или ГБЦ.

Характерные признаки поломки

Прежде чем приступать к ремонту, необходимо убедиться, что поломка действительно есть. Замена маслосъемных колпачков ВАЗ-2110 (8 клапанов) требуется в случаях появления следующих симптомов:

1. Повышенный расход масла.
2. Дым при запуске холодного двигателя автомобиля.
3. Нижняя кромка резьбы свечей зажигания замаслена.
4. При вскрытии ГБЦ видны маслянистые черные потеки на распредвале.

Все эти признаки выдают неисправность маслосъемных колпачков (сальников). Край, на котором расположена пружина, не выполняет своих функций — масло не удаляется из клапанов. В случае полного выхода из строя сальника расход масла значительно возрастет. Количество сажи также станет больше.

Какие сальники лучше купить?

Для того чтобы заменить сальники клапанов ВАЗ-2110 (8 клапанов) вам потребуется купить запчасти. На прилавках магазинов можно найти детали производства многих компаний. Зато пломбы таких производителей будут самого высокого качества:

1. «Элринг». Сделаны в Германии, являются мультимарочными элементами (могут устанавливаться на двигатели любых автомобилей, в том числе отечественных «десяток»).
2. «Резерв» — производятся в Самаре, отлично показывают себя при эксплуатации на отечественных автомобилях.
3. «Гетц» — производятся в Германии, но на российском рынке много подделок.
4. Victor Rains тоже немецкий производитель, элементы имеют хорошие характеристики.

Обратите внимание, что установка некачественных или поддельных элементов повлечет их досрочный выход из строя. Компания Goetz производит уплотнения клапанов; они только красные. И если вы встретили на прилавке элементы этого производителя, но зеленого цвета, то это явная подделка.

Подготовительные работы

Перед заменой сальников клапанов ВАЗ-2110 (8 клапанов) необходимо выполнить несколько простых манипуляций по подготовке автомобиля к ремонту:

1. Отсоединить минусовую клемму от аккумуляторной батареи.
2. Снимите корпус воздушного фильтра.
3. Снимите крышку, закрывающую механизм привода ГРМ.
4. Отсоедините трос всасывания воздуха (на моделях с карбюратором).
5. Отверните две гайки крепления крышки, закрывающей распределительный вал.
6. Пометьте шкивы распределительного и коленчатого валов.
7. Закрепите шкив распределительного вала, установив в разрез кусок трубки. Нужно, чтобы она надела шпильку в ГБЦ.
8. Ослабьте болт крепления шкива распределительного вала с помощью ключа на 17.

Вот и все, теперь весь клапанный механизм перед глазами. Если работы проводятся на карбюраторном двигателе, потребуется снять насос (топливный) и распределитель зажигания. Аналогично проводятся работы по замене гидрораспределителей.

Замена сальника

Обязательно снимите шкив распредвала и открутите пастели, на которых он расположен. Обязательно откручивайте болты от центра к краям. Снимите и сложите рокеры и пастели (обязательно запомните их расположение). Дальнейшие манипуляции:

1. Демонтируем пружины рокеров.
2. Выкрутить свечи.
3. Вздутие клапанов на первом и четвертом цилиндрах. Для этой работы желательно использовать съемник.
4. Снимите старые маслоотражатели с помощью двух отверток или съемника. Старайтесь не разрушить металлокерамические детали направляющих втулок.
5. Новые сальники необходимо смочить маслом.
6. На верхнюю часть клапана (там, где есть прорези для сухариков) установите специальный полиэтиленовый рукав.
7. Установите новый сальник и снимите втулку. Сальник можно запрессовать с помощью трубного ключа на 10 мм.

После завершения всех манипуляций с заменой сальника установите на клапан пружины, тарелки и сухари. В автосервисах цены на такие услуги довольно высокие – около 1500 рублей. И это при замене сальников клапанов ВАЗ-2110 (8 клапанов). Для 16-клапанных двигателей эта услуга стоит дороже.

Завершение работ

После установки всех новых маслоотражателей можно приступать к сборке.
