Где находится датчик коленвала Лада Калина: фото под капотом
Автомобиль: Лада Калина.
Спрашивает: ТуземеЦ.
Суть вопроса: где искать датчик коленвала?
При запуске автомобиля проблем нет. При езде на первой скорости ощутимы подёргивания, педаль газа я держу ровно. Был на сервисе, ошибки посмотрели, ошибок нет. Проверили не закусывает ли педаль газа, всё нормально. Сказали что скорее всего это датчик коленвала.
На фото датчик коленвала для 16-клапанного двигателя (артикул 27.3847).
Не было у меня времени, решил я его сменить сам. На сервисе сказали, что их несколько видов, зависит от двигателя. Надо его выкрутить и идти с ним в магазин. А где он находится?
От датчика коленвала зависит синхронность работы системы зажигания и впрыска топлива.
Если происходит сбой, то нарушается работа двигателя, а на панели управления должна появиться лампочка сигнализирующая неисправность (ЧЕК).
The following two tabs change content below.
- Об эксперте:
Я главный редактор сайта. В нашей редакции: Хёндай Акцент, Хёндай Солярис, Хёндай Санта ФЕ (турбо-дизель 2015 года). У меня сейчас Лада Калина ЛЮКС (98 лошадей). Фанат автомобилей, владел и лево и праворульными авто. Роботы, вариаторы, механика. Не было только DSG. Но скоро будет.
Смотрите это видео на YouTube
Содержание
- 1 Где расположен датчик
- 2 Как понять, что датчик вышел из строя
- 3 Видео о том, как проверить датчик коленвала обычным ключом
Где расположен датчик

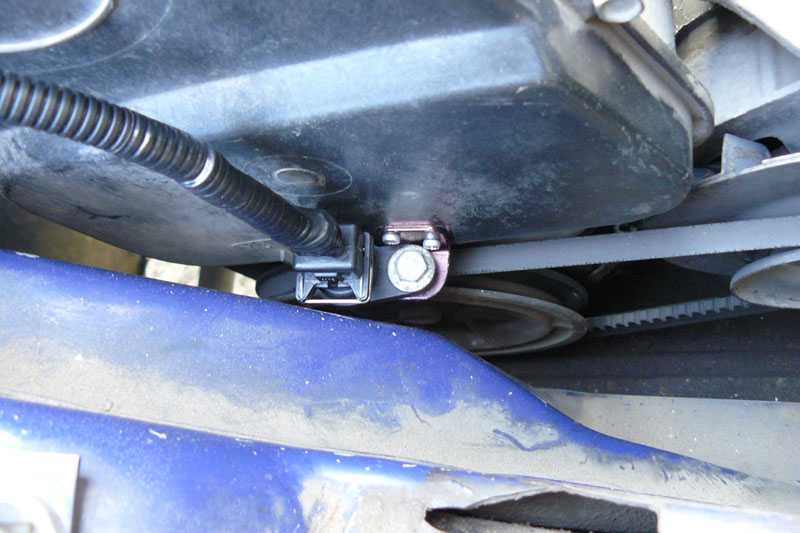

На Калине датчик коленвала располагается справа от двигателя, рядом со шкивом генераторного привода. Он находится на кронштейне.
- Чтобы добраться до датчика, нужно демонтировать пластиковую крышку двигателя.
На фото 16-ти клапанный 126 двигатель. Такой установлен в комплектации ЛЮКС.
- Далее находим головку блока цилиндров. Здесь и установлен датчик коленчатого вала.
Датчик коленвала находится на кронштейне недалеко от масляного фильтра.
- Для его демонтажа нужно нажать на фиксаторы колодки, отключив ее от датчика давления масла. Затем при помощи ключа на 10 снимаем датчик.
Отвернуть датчик удобнее головкой на 10 с трещоткой (снимать крышку ГРМ не нужно!).
Как понять, что датчик вышел из строя
О поломке датчика коленвала свидетельствуют следующие признаки:
- Двигатель глохнет, его мощность снижена.
- На холостом ходу отмечаются слабые обороты.
- Частота оборотов изменяется в произвольном порядке.
- На панели управления загорается значок «Check-Engine», что свидетельствует о необходимости проверки двигателя.
Видео о том, как проверить датчик коленвала обычным ключом
Смотрите это видео на YouTube
Метки: Вопросы Лада Калина, Лада Калина
Датчик положения коленвала ВАЗ 2110
Устройство современного транспортного средства, кроме обычного набора узлов и агрегатов, предполагает наличие большого количества электронных устройств, которые играют немаловажную роль при эксплуатации автомобиля и соблюдения необходимых параметров безопасности. Свои функции выполняет и датчик положения коленвала, который весьма важен для эксплуатации и технического состояния автомобиля.
Причем следует заметить, что данное электронное устройство не выполняют контрольных функций. Его задача – созидательного плана, он непосредственно участвует в работе газораспределительной системы транспортного средства.
Штатный датчик положения коленвала ВАЗ 2110 предназначен для организации синхронной работы фаз для топливного впрыска и передачи импульсного потока для возгорания воздушно-капельной смеси в камере сгорания. При изъятии этого прибора из системы эксплуатации газораспределительного механизма завести автомобиль не представляется возможным.
В ВАЗ 2110 датчик коленвала работает по принципу индукции электромагнитного поля, а полученная информация транслируется с приводного генераторного шкива зубчатого типа, который расположен рядом с генератором. Ее получает контроллер, который в дальнейшем генерирует полученные показатели на бортовое электронное устройство транспортного средства.
Такая неисправность датчика коленвала ВАЗ 2110, как полный выход из строя прибора, не дает возможности завести двигатель этого автомобиля. Однако дефекты более мелкого плана приводят к ряду других неисправностей.
Виды неисправностей:
- некорректная работа двигателя на малых оборотах;
- утрата динамических характеристик;
- несанкционированное увеличение либо уменьшение частоты оборотов коленвала;
- появление вибрации или детонации при повышении нагрузочных усилий мотора;
- запуск агрегата с перебоями.
Такие неисправности датчика коленвала ВАЗ 2110 происходят по следующим причинам:
- дефекты наружной и внутренней обмотки прибора;
- ударные воздействия на корпус изделия;
- дефекты электропроводки, проводов датчика коленвала и соединений в электрической цепи.
Необходимо напомнить, что силовое отделение автомобиля подвержен влиянию большинства деструктивных факторов, к которым относятся различные метеорологические условия, температурные перепады, проникновения камней и грязи с дорожного покрытия, течи моторного масла и другие моменты, связанные с дорожным движением. Электрический провод датчика коленвала в идеале всегда должен быть в защитной оплетке, неповрежденным и без подтеков грязи и масла.
Ошибка датчика коленвала ВАЗ 2110, цена которого относительно приемлема, а также отказ от функционирования очень схожи по своим признакам с другими неисправностями. Точную диагностику датчика коленвала можно осуществить, только демонтировав искомый прибор.
Это проводится в следующей последовательности:
- отключить систему зажигания;
- демонтировать разъём клеммы с проводом датчика коленвала;
- отвинтить крепеж изделия на кожухе маслонасоса;
- демонтировать прибор.
При проведении теста и диагностики требуется наличие мегомметра для того, чтобы замерить сопротивление обмоток прибора. При не получении значений измерений в пределах требуемых 550-570 Ом делаем вывод, что в наличии неисправность датчика коленвала ВАЗ 2110, который нуждается в замене.
Обращаться в сервисные центры по поводу ремонта изделия нет надобности, такие приборы восстановлению не подлежат. Стоимость такого изделия невысока, так что проще приобрести новое устройство и установить его взамен неисправного датчика. При получении показаний прибора по замерам сопротивления в нормальных значениях следует искать дефект среди других причин.
Такой вид ремонтных работ, как замена датчика коленвала ВАЗ 2110 представляет собой перечень несложных технических работ, для проведения которых достаточно элементарных навыков в слесарном деле. На подготовительном этапе необходимо первоначально очистить место работы от грязевых и масляных отложений.
После снятия изделия новый элемент вставляется на место неисправного, закрепляется штатным крепежом и подсоединяется электрический провод. Эти действия означают, что замена датчика коленвала ВАЗ 2110 финишировала и пора приступать к пуску двигателя.
Датчик коленвала ВАЗ-2110: диагностика, замена и особенности
Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Он контролирует скорость двигателя. Стабильная работа возможна только при условии нормального функционирования данного устройства и системы управления. Несколько датчиков посылают сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует угол опережения зажигания и подачу смеси в камеру сгорания. Но при отказе двигатель перестанет работать в штатном режиме – пропала искра, не может поступать топливо в камеру сгорания. И завести двигатель будет невозможно ни на горячую, ни на холодную.
Принцип работы датчика коленвала
От датчика, установленного напротив зубчатого шкива коленвала, поступает сигнал на электронный блок управления. Но есть одна особенность-на шкиве 58 зубьев. И есть небольшой зазор – он равен расстоянию между двумя зубами. С помощью этого зазора датчик определяет положение.
Примерно так это выглядит:
- При вращении коленвала датчик считывает количество зубьев – ровно 58 импульсов должны быть равны интервалу между соседними.
- Все данные отправляются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
- Датчик Затем входит в зазор без зубцов на шкиве и ЭБУ контролирует его состояние.
- С помощью точки без зубцов считывается число оборотов двигателя.
- Благодаря наличию зубьев, расположенных на равном расстоянии друг от друга, электронный блок микроконтроллера понимает, в каком положении находится коленчатый вал.
Если вам нужно заменить устройство, убедитесь, что вы установили то же, что и раньше. В противном случае это может привести к тому, что двигатель или запустить его не получится.
Рекомендуем
Как работает задняя втулка переднего рычага и сколько она служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…
Как устроена выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…
Как определить неисправность?
Для проверки работоспособности устройства вам понадобится только отвертка и мультиметр.
Симптомы неисправности датчика положения коленчатого вала включают:
- Нестабильная работа двигателя на холостом ходу, полная остановка.
- Снижение мощности и тяги.
- Число оборотов коленчатого вала постоянно меняется.
- Может быть стук в коллекторах впуска и выпуска.
- Запуск двигателя затруднен или невозможен.
- Загорается Check Engine при очистке.
Если у вас есть один из симптомов, он прямо говорит о том, что вам необходимо заменить датчик коленвала ВАЗ-2110.
Как удалить устройство?

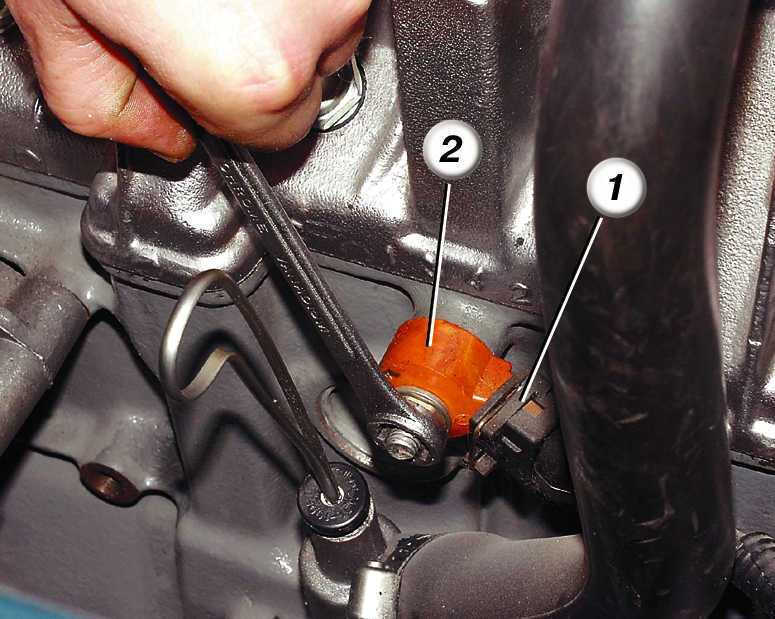

Датчик Находится со стороны привода генератора напротив шкива коленчатого вала. Найти можно, посмотрев сзади мотора на масляный насос. Перед снятием устройства сделайте метку – это позволит установить новое в правильное положение. Поэтому работа двигателя после ремонта не нарушается.
