Подмотка спидометра своими руками
Показания спидометра зачастую являются одним из критериев, по которым оценивают качество и сроки проведения ТО автомобиля. Точнее говоря, это относится к одометру, являющемуся составной частью прибора, измеряющего пройденное расстояние. Чтобы не нарушать общепринятое наименование устройства, он и дальше будет называться именно так. Зачастую по ряду причин, порой и субъективных, приходится осуществлять подмотку спидометра, изменяя пройденный автомобилем путь.
Содержание
- О типах спидометров
- Механический спидометр
- Электромеханический спидометр
- Электронный спидометр
- Зачем изменяют показания спидометра?
- Как производится подмотка спидометра?
- Как подмотать механический спидометр?
- Как корректировать электромеханический спидометр
- Как подмотать электронный спидометр
- Какими приборами выполняется подмотка электронных спидометров?
- CAN крутилка
- Импульсная крутилка к OBDII
- Генератор скорости
- Крутилка спидометра ABS
О типах спидометров
Прежде чем выяснять, каким образом можно своими руками изменить показания подобного прибора, необходимо рассмотреть возможные его варианты. Существуют несколько принципиально отличающихся типов спидометров:
- механический;
- электромеханический;
- электронный.
Механический спидометр
Обороты КПП тросиком передаются непосредственно на прибор. Там измеряется число оборотов и пересчитывается в пройденный путь. Для этого используется редуктор с заранее подобранным коэффициентом преобразования. Как такое осуществляется, поможет понять фото.
Фактически получается, что один оборот на выходе редуктора соответствует определенному числу метров пройденного пути. Это вращение выходного вала воспринимается специальными дисками (устройство индикации) с нанесенными цифрами, отображающими измеренное расстояние.
Электромеханический спидометр
Этот тип приборов является дальнейшим развитием описанного ранее устройства. Во многих случаях тросик служил источником повышенной ошибки и был заменен. В устройство ввели установленный на КПП датчик скорости. Импульсы с него поступали на моторчик с соответствующим управлением, вращающий редуктор. В остальном работа такого спидометра ничем не отличалась от механического, напоминая его и по внешнему виду.
Электронный спидометр
Подобный тип устанавливается на современных автомобилях. В данном случае измеряется число оборотов колеса. Зная длину его окружности, нетрудно перевести число оборотов в пройденный путь. Отображение полученного результата осуществляется на ЖКИ.
Зачем изменяют показания спидометра?
Как уже отмечалось, водителям порой приходится изменять показания спидометра. При этом пробег делается как меньше, так и больше. И если в первом случае все понятно – уменьшение пройденного расстояния при продаже автомобиля увеличивает его цену, то по поводу второго необходимо сделать несколько пояснений.
Подмотка спидометра возможна по нескольким причинам, например:
- Для повышения затрат на ГСМ. Больший пробег позволяет списывать больше топлива. И это не обязательно связано с махинациями и приписками. Дело в том, что у старого, изношенного автомобиля, потребление топлива порой превышает установленные нормы. Вот и приходится таким образом компенсировать повышенные расходы.
- При замене двигателя или панели приборов. В этом случае необходимо привести показания спидометра в соответствие с новыми условиями.
- При использовании дисков, отличающихся от рекомендованных изготовителем. У них диаметр может быть как больше, так и меньше определенного для стандартного колеса, соответственно при расчетах пройденного пути будет возникать постоянная ошибка. Вот подмотка спидометра и позволяет ее устранить, в том числе и выполненная своими руками.
Как производится подмотка спидометра?
Это достаточно сложный и неоднозначный вопрос. Все зависит от типа спидометра (для каждого может быть использована своя методика), а также от даты выпуска автомобиля. Ниже будут рассмотрены некоторые возможные подходы, позволяющие реализовать эту задачу.
Как подмотать механический спидометр?
Подобные приборы стоят на старых авто, например семейства ВАЗ или УАЗ ранних годов выпуска. В этом случае можно действовать несколькими способами. Самое простое – отсоединить от датчика скорости тросик, подключить к нему дрель, и переведя ее в режим реверса, изменить показания. Другой подход заключается в том, что надо разобрать панель приборов, извлечь счетчик, и используя нужные инструменты, изменить его показания.
Такую работу можно выполнить своими руками. Однако доступно это только на машинах старых годов выпуска (до 2005), причем не имеет особого значения ее марка – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель. Определяющим будет именно тип спидометра.
Как корректировать электромеханический спидометр
Несмотря на то, что подобные типы приборов остались только на старых машинах, работать с ними гораздо сложнее, чем с чисто механическими. Здесь, как и в других, рассматриваемых ниже ситуациях, необходимо разделять две задачи:
- подмотка спидометра ̶ увеличение его показаний;
- скрутка спидометра ̶ уменьшение показаний прибора.
В принципе, обе они могут быть выполнены своими руками, только подход в каждом из рассматриваемых случаев должен быть свой. Уменьшение показаний возможно только при разборке панели, извлечении счетчика и перестановке вручную его значений. А вот задача – как подмотать спидометр подобного типа, решается при использовании генератора. Он формирует импульсы, поступающие на вход управления, и согласно их количеству меняются показания прибора. Как и в предыдущем случае, это также не зависит от марки автомобиля – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель.
Как подмотать электронный спидометр
Подобные устройства устанавливаются на современных машинах и зачастую являются неотъемлемой частью других электронных систем на борту. Конкретные способы корректировки показаний спидометров определяются в первую очередь сроком изготовления автомобиля. Дело в том, что электронный спидометр может быть реализован по-разному и взаимодействовать с несколькими самостоятельными устройствами.
Поэтому для изменения его показаний может потребоваться не только подача дополнительных импульсов от датчиков скорости, но и перепрограммирование некоторых блоков. И кроме того, опять же в зависимости от особенностей автомобиля, для разных моделей УАЗ, ВАЗ, Газель и т.д., а также года выпуска, будет определяться способ доступа к спидометру.
Поэтому выполнить своими руками такую работу достаточно затруднительно, хотя никто не говорит, что такое невозможно. Вот только для этого потребуется применение специальных электронных устройств.
Какими приборами выполняется подмотка электронных спидометров?
Учитывая имеющееся многообразие машин и способов обработки данных со спидометра, создано несколько различных вариантов, позволяющих корректировать показания пройденного пути. Схема такого устройства может быть выполнена как на дискретных элементах, так и на микропроцессорных системах, но все готовые изделия делятся на следующие типы:
CAN крутилка
Этот прибор предназначен для использования на современных машинах. Здесь надо знать, что CAN – специальная шина, по которой происходит обмен данных между блоками электроники автомобиля. И его схема подразумевает наличие диагностического разъема, через который, зная протокол обмена, можно получить доступ к отдельным устройствам.
Соответственно, благодаря этому можно корректировать содержание нужных ячеек памяти, добиваясь желаемого результата. Обнаружить диагностическим оборудованием, что происходило изменение ячеек памяти, невозможно.
Купить качественную крутилку можно на сайте https://can-podmotka.ru
Импульсная крутилка к OBDII
Это устройство предназначено для использования с иномарками, не имеющими шины CAN. Данный прибор подключается через специальный диагностический разъем OBDII. В данном случае на спидометр поступает последовательность импульсов, имитирующих сигналы с датчика скорости, вследствие чего показания пройденного пути меняются.
Генератор скорости

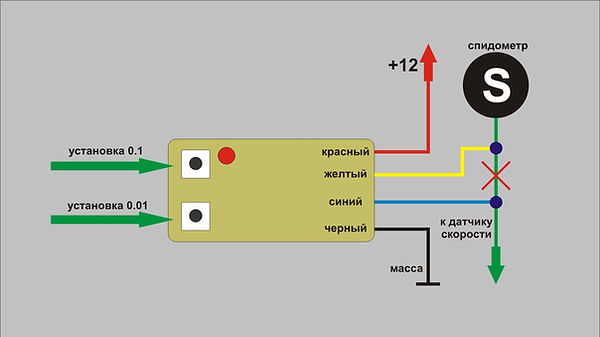

Данная схема осуществляет имитацию датчика скорости. Вместо него включается генератор и выдает последовательность импульсов, поступающих на спидометр и вызывающих изменение его показаний. Подходит в большей степени для электромеханических приборов и отечественных автомобилей – ВАЗ, УАЗ и прочих, выпущенных до 2006 года.
Крутилка спидометра ABS
Подходит для машин, оснащенных ABS. Ее работа основана на контроле скорости движения и вращения колеса. Крутилка, подключенная к соответствующему разъему, имитирует работу колес, и контроллер, получая эту информацию, начинает изменять показания спидометра.
Дополнительно стоит отметить, что определяющим при выборе устройства для подмотки спидометра является модель автомобиля и дата его выпуска. В некоторых случаях изменения показаний спидометра на ВАЗ или УАЗ будут проходить совсем не так, как на КАМАЗе или МАЗе.
Устройство для подмотки можно сделать самостоятельно или купить уже готовое, но самое главное определить, можно ли его использовать на данной машине. В случае неправильного применения можно просто сжечь электронику.
Как это ни покажется странным, но порой более актуальной становится не скрутка спидометра, а наоборот, его подмотка. Существует целый ряд причин, как объективных, так и субъективных, заставляющих делать подобное. Создан не один прибор, позволяющий решать поставленную задачу, причем можно выбрать устройство, учитывающее дату выпуска конкретного автомобиля и позволяющее проводить данную процедуру без последствий.
Инструкция по осуществлению подмотки спидометра на Газели в домашних условиях
13.10.202229 028 5 4 ГАЗ Газель
Автор:Иван Баранов
Необходимость подкрутки показаний одометра может произойти по разным причинам, в частности, если речь идет об автомобилях Газель. Принцип работы, неисправности, а также вопрос, как производится подмотка спидометра на автомобиле Газель, будут рассмотрены в статье.
Содержание
- 1 Принцип работы спидометра
- 2 Возможные неисправности устройства
- 3 Подмотка прибора
- 3.1 Самодельные способы
- 3.2 Готовые варианты
- 4 Видео «Устройство для отмотки спидометра из компьютерного кулера»
[ Раскрыть]
[ Скрыть]
Принцип работы спидометра
Электронный одометр на Газели Бизнес
Прежде чем рассказать, как подкрутить или наматывать показания одометра, разберемся, в чем заключается принцип работы спидометра на Газель. Принцип функционирования механизма заключается в измерении скорости движения транспортного средства посредством механической связи его стрелки с выходным шкивом редуктора. Последний, получает привод от колес.
Вал может дать истинную меру скорости езды, более точные показатели позволят дать колеса авто. Все потому, что шкив редуктора расположен дальше от КПП и ближе к колесам, а скорость, с которой он вращается, устанавливается в соответствии с конечной скоростью после КПП. Скорость вращения шкива может быть идентичной как на первой, так и на четвертой передаче, но разница в скорости машины может быть колоссальной.
В КПП выходной шкив содержит шестеренку, вращающуюся со шкивом. Шестеренка связана с тросом привода спидометра. В схеме трос является прочным проводом, расположенным внутри защитного прорезиненного кожуха. Один конец троса устанавливается в специальное отверстие и фиксируется на ведущей шестеренке. При вращении шестерни трос вращается вместе с ней.
Второй конец троса подключается к прибору на контрольном щитке. На конце расположен магнит в форме вала, который установлен близко к стальному барабану, но не соприкасаясь с ним. Барабан закреплен на иголке и передает показания на соответствующую шкалу. Когда транспортное средство стоит, игла от троса держится на нулевом уровне благодаря маленькой спиральной пружинке.

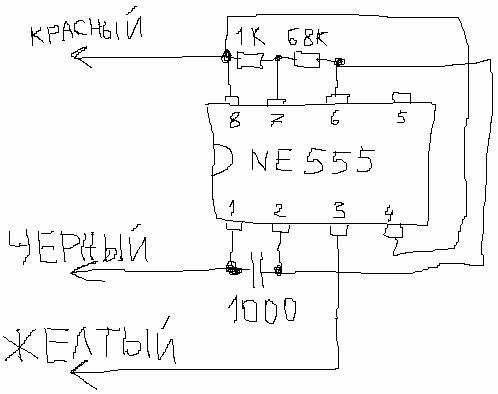

Схема для изготовления крутилки
Возможные неисправности устройства
Почему не работает спидометр?
Причин множество, рассмотрим основные:
- Прибор не работает. Проблема заключается в откручивании гаек, которые соединяют гибкий шкив с устройством и трансмиссией, если это так, то их нужно просто закрутить. Неработающий девайс может быть следствием обрыва тросика, если это так, то его придется заменить. В некоторых случаях в Газелях происходит заклинивание валика прибора, тогда ничего не остается, как заменить устройство целиком.
- Стрелка на шкале стала колебаться, могут появиться посторонние звуки. Изначально установите вал прибора, при этом радиус изгиба тросика должен быть не менее 1.5 см. Если причина в ослабшем креплении гибкого шкива к прибору или трансмиссии, гайки фиксации необходимо закрутить до конца. При отсутствии смазки на тросике ее необходимо добавить. Если на месте установки троса на трансмиссии имеются загрязнения, это может спровоцировать колебание стрелки, поэтому грязь следует удалить.
- Регулировка стрелки прибора нарушена — еще один тип неисправности. Если трос установлен неправильно в оболочке габикого вала, его нужно вмонтировать туда заново. Учтите, что упорная втулка в должна быть расположена со стороны трансмиссии.
- Стрелка прибора уперлась в ограничитель и выше не поднимается, это может быть следствием разрыва спиральной пружинки, единственным вариантом будет полная замена.
Устройство для подмотки показаний одометра
Подмотка прибора
Так как скрутить спидометр на Газели самому? Подматывать и доматывать показания можно по нескольким схемам, каждую из них рассмотрим в отдельности.
Самодельные способы
Если не знаете, как накрутить спидометр, то можно воспользоваться простым методом, который заключается во вмешательстве в работу одометра. Перед тем, как смотать одометр, приготовьте шило с пинцетом. Необходимо произвести демонтаж приборной панели и частично разобрать ее, открыв стекло и демонтировав одометр. С помощью шила и пинцета производится скручивание пробега в авто. Скрученный одометр устанавливается на место в контрольный щиток и приборка подключается к бортовой сети.
youtube.com/embed/T8P_X9BThOk?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
Есть еще способ, который именуется как «колхозный». Как сделать подмотку показаний таким методом? Очень легко — схема намотки подразумевает отключение троса от прибора и подключение через него строительной дрели с функцией реверса. Дрель включается и показания отматываются, здесь все просто.
Готовые варианты
Если являетесь владельцем новой модели, то для подмотки может использоваться готовая крутилка спидометра Газель Бизнес, оборудованных электронным одометром. Как намотать спидометр с таким устройством? В этом нет ничего сложного.
Перед тем, как подмотать показатели, необходимо найти OBD-2 разъем на авто, к которому нужно подключить крутилку:
- Сначала устройство подключите к разъему, зажигание должно быть отключено.
- Активировав необходимый режим, включите зажигание, на крутилке должен загореться световой индикатор, благодаря которому вы сможете регулировать скорость подмотки показаний. Если скорость маленькая или отсутствует, нужно использовать подрежимы.
- После того, как работы по отмотке завершены, сделанный спидометр можно оставить, для этого отключите зажигание и отсоедините крутилку. Нюансы по эксплуатации устройства могут отличаться в зависимости от производителя и девайса, поэтому при его использовании следуйте инструкции.
Загрузка …
Видео «Устройство для отмотки спидометра из компьютерного кулера»
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (25.00%)
Нет (75.00%)
электронные спидометры
Электронные спидометры также иногда называют программируемыми спидометрами, однако эти термины не являются взаимозаменяемыми. Электронные спидометры используются автомобилями, транспортными средствами, лодками, военными и почти всем, что движется, уже около 40 лет.
Что такое электронный спидометр и зачем он мне нужен?
Электронные спидометры принимают входные данные от какого-либо источника сигнала — подробнее об этом чуть позже. Этот источник сигнала, как правило, представляет собой датчик скорости (иногда называемый генератором импульсов или датчиком электронного спидометра), расположенный в трансмиссии, PCM автомобиля (модуль управления силовой передачей, ECM, компьютер) или датчик GPS (который может быть установлен в автомобиле или сам датчик). В механических спидометрах старого образца использовался трос, напрямую соединенный с хвостовым валом трансмиссии, раздаточной коробки или даже ступицы колеса. Хотя они все еще используются сегодня на вторичном рынке, уже довольно давно эта тенденция становится электронной. Преимущество электронных спидометров заключается в том, что они могут быть адаптированы к индивидуальному автомобилю путем установки DIP-переключателей, программирования с помощью ЖК-дисплея или жесткого программирования на заводе.
Причина увеличения использования в сообществе послепродажного обслуживания связана с несколькими факторами:
1. Многие, если не большинство компонентов для сборки сегодняшних автомобилей, построенных энтузиастами, новее, многие автомобили-доноры относятся к 80-м и 90-м годам, когда OE начали использовать электронные датчики скорости для контроля скорости автомобиля для круиз-контроля, выбросов и т. д. для спидометра требовался более широкий диапазон работы. Кроме того, это большое разнообразие транспортных средств, производимых сегодняшними строителями, приводит к более широкому диапазону максимальных скоростей. Транспортному средству, которое проводит некоторое время на трассе, может потребоваться максимальная скорость 140, 160 или даже 200 миль в час, в то время как поднятому грузовику или гусеничному транспортному средству потребуется большее разрешение с максимальной скоростью 80, 100, 120 или 140 миль в час.
3. Международный рынок действительно открылся, и калибровка спидометра имеет решающее значение для правильного считывания скорости в метрических единицах (км/ч, км/ч). Здесь, в NVU, мы можем загрузить программу метрического спидометра, создав подходящий продукт для использования за границей без необходимости замены магнитных колес или шестерен одометра на механическом устройстве.
В чем разница между электронным спидометром и программируемым спидометром?
Электрический спидометр считывает импульсы (сигнал) от источника сигнала. Это считывается процессором, который управляет указателем (не стрелкой) и одометром, чтобы они выполняли правильные действия. Электронный спидометр либо постоянно запрограммирован на считывание определенного количества импульсов на милю (или километр) и на считывание определенной скорости; или он может иметь внешний переключатель или DIP-переключатели, которые можно изменить, чтобы изменить показания скорости автомобиля на циферблате. Хотя это хорошо работает, если вы знаете точное количество плюсов, пришедших от отправителя, могут потребоваться некоторые пробы и ошибки. Трудность в этом заключается в том, что так много типов датчиков раскручиваются шинами разного размера, задними редукторами, главной передачей и т. д. Иногда почти невозможно знать, с чего начать. Электронные спидометры считывают импульсы на милю (PPM), и диапазон может варьироваться от 3000 до 200 000 на милю, что является недостатком для заполнения.
Программируемый электронный спидометр работает аналогичным образом, но имеет дополнительную функцию пользовательского программирования. Все электронные спидометры NVU полностью программируемые. Спидометр можно запрограммировать на соответствующий вход отправителя, проехав милю или введя количество импульсов вручную. Техника «проехать милю» является предпочтительным методом, так как она дает наиболее точный результат при условии, что миля действительно является милей. Этот метод также будет завершен за время, необходимое для того, чтобы проехать милю, около минуты или двух! Другие функции могут быть запрограммированы в электронные программируемые спидометры NVU; интервалы обслуживания, предупреждения о превышении скорости, встроенные счетчики пройденного пути — все это можно настроить нажатием кнопки. Если требуется какая-либо регулировка электронного спидометра, функция «Проехать милю» может быть повторно откалибрована снова или в любое время, когда происходит изменение транспортного средства, например, передача или размер шин. Это так просто. Все электронные спидометры NVU, используемые в комплектах для вторичного рынка, имеют эти функции.
Ниже приведены видеоролики о калибровке некоторых программируемых спидометров NVU или о том, как выполнить калибровку электронного спидометра:
Что такое GPS-спидометр?
Спидометр GPS представляет собой электронный спидометр с датчиком GPS внутри датчика. Любой программируемый спидометр NVU может быть спидометром GPS при использовании датчика скорости GPS. В то время как NVU производит спидометры GPS для открытых транспортных средств, таких как лодки или мотоциклы. Мы также обнаружили, что установка спидометра на некоторых транспортных средствах не даст хороших результатов из-за металлической приборной панели, крыши, каркасов и т. д. Это связано с тем, что отправителю необходимо постоянно видеть как минимум 3 спутника глобального позиционирования. Встроенный датчик работает нормально, но в связи с большим разнообразием конструкций, производимых сегодня, расположение металлов вокруг автомобиля непредсказуемо, и поэтому NVU не производит спидометр со встроенным GPS только по этой причине. Чтобы получить лучший результат, NVU рекомендует использовать GPS SPEED SENDER. Это может удаленно монтироваться ВЕЗДЕ, а затем иметь четкий сигнал. Недостатком отправителей GPS является небольшая задержка при запуске, и если вы находитесь в туннеле, вы сами по себе. Единственная причина для использования спидометра или отправителя GPS — это отсутствие другого способа получить сигнал скорости. Трансмиссии Viper не имеют датчика скорости, кроме этого, 99,9% передач имеют отправителя или PCM выдает сигнал.
Аналоговый спидометр и цифровой
Электронный аналоговый спидометр использует стрелку и циферблат для отображения скорости автомобиля, тогда как цифровой использует цифры, отображаемые на экране. Цифровые спидометры всегда электронные, но аналоговые и могут быть электронными или механическими. Цифровой относится к дисплею, а не к возможности чтения в электронном виде. В NVU мы используем только аналоговый стиль, поскольку стремимся предоставить самые потрясающие, легко читаемые дизайны, доступные в классическом стиле; то, что просто не может быть достигнуто с цифровым. Одометры всегда цифровые, они могут быть роликовыми или ЖК-дисплеями, но они всегда цифровые.
Схема подключения электронного спидометра
Звучит сложно, но на самом деле все довольно просто. Для всех датчиков требуется 4 соединения: питание, заземление, свет и сигнал. Это действительно так. Может быть дополнительная проводка для других функций, таких как кнопка программирования, выходы предупреждений и т. д., но давайте не будем усложнять, поскольку на самом деле все сводится к этим 4 проводам. См. изображение ниже для базовой схемы подключения. Мгновенный переключатель в правом верхнем углу — это кнопка, которая есть на всех электронных спидометрах NVU. Эта кнопка установлена удаленно, чтобы предотвратить ее на циферблате, это не только освобождает графическое пространство, но также позволяет нам не иметь отверстия в стеклянной линзе, что делает все спидометры NVU водонепроницаемыми спереди.
Датчики скорости и источники сигналов
Если вам нужен электронный спидометр для автомобиля, грузовика, мотоцикла, лодки, фургона, UTV, ATV или танка, установка будет одинаковой. Манометру требуется питание, заземление и источник сигнала. Источник сигнала обычно называют датчиком скорости. Это также называется генератором импульсов, датчиком электронного спидометра, датчиком GPS, но установка всегда одна и та же. Один сигнальный провод ведет от датчика к манометру, вот и все, верите или нет, это так просто. Существует 2 основных типа сигналов скорости: эффект Холла и синусоидальный сигнал переменного тока. Если вы действительно хотите узнать о скоростных отправителях больше, чем вам когда-либо понадобится, взгляните на эту ССЫЛКУ.
Датчик и датчик сигнала спидометра на эффекте Холла (3-проводной)
Датчики на эффекте Холла названы так по типу сигнала, который они производят, сигнал на эффекте Холла. Для работы этого отправителя требуется питание и заземление. Преимущество этого датчика в том, что он может быть точным на очень низких скоростях, поскольку у него есть источник питания. Обычно он идентифицируется наличием 3 соединений: питание, земля (иногда через корпус и сигнальный выход). Смотрите изображения ниже для получения дополнительной информации.
Синусоидальный датчик скорости переменного тока
Этот тип датчика, более широко используемый в 90-х и начале 2000-х годов, прост и надежен. Он вырабатывает собственную мощность и посылает синусоидальный сигнал переменного тока на спидометр зубцами, вращающимися вокруг катушки с двумя проводами. Отправитель требует, чтобы один провод был заземлен, а другой — сигнальный. Провода можно поменять местами, и тот же результат будет работать просто отлично из-за того, что сигнал отправителя представляет собой простую синусоиду. Недостатком является то, что из-за того, что передатчик вырабатывает собственную мощность за счет скорости колеса релюстора (зубьев), это часто может приводить к слабому сигналу на низких скоростях. это часто видно, когда спидометр не работает до определенной скорости, скажем, 25-30 миль в час. Электронные программируемые спидометры NVU имеют встроенные настройки чувствительности, которые можно изменить в соответствии с уровнем сигнала. ТОЛЬКО спидометры NVU имеют эту возможность, что устраняет необходимость в преобразователях, коробках или дополнительном оборудовании. Еще одним недостатком этого типа отправителя является то, что сигнал нельзя разделить для отправки плюсов на несколько устройств, таких как спидометр и круиз-контроль.
PCM, ECU, компьютерный сигнал скорости
Звучит сложно, но на самом деле это упрощает задачу. Сигнал скорости уже поступает от источника и отправляется в PCM (модуль управления силовым агрегатом). Затем PCM использует его по мере необходимости и выводит сигнал. Чаще всего для сборки используются PCM для двигателей GM. Независимо от того, является ли это LS, LT, дизельным 4, 6 или 8-цилиндровым двигателем, PCM GM всегда имеют 2 выхода (если только они не прошиты компанией послепродажного обслуживания):
1. Выходной сигнал скорости составляет 4000 PPM. Вам все равно придется проехать милю, так как у транспортных средств могут быть разные шестерни / размеры шин, но 4000 приблизит вас к этому.
2. Не связано со скоростью; PCM GM независимо от размера или типа двигателя выдают сигнал тахометра с открытым коллектором для 4 цилиндров. Это означает, что вам нужно использовать подтягивающий резистор на 10 кОм и установить тахометр на 4 цилиндра.
Где находятся эти датчики скорости и как они выглядят?
Как указывалось ранее, обычно существует 2 типа сигналов скорости: синусоидальный сигнал переменного тока и эффект Холла. Хотя их всего 2 типа, они могут быть разной формы и в разных местах. См. изображения ниже, чтобы помочь идентифицировать части.
Навинчиваемые датчики скорости: Используются в старых трансмиссиях с тросовым приводом для вращения механического спидометра. Эти устройства полностью заменяют кабель и относительно недороги. Шестерня в трансмиссии входит в зацепление с приводным выступом на датчике (обычно 0,104 x 104 дюйма) и вращает датчик, создавая сигнал. Почему бы просто не использовать механический кабель? Калибровка является ответом. Для калибровки тросового спидометра необходимо заменить зубчатую передачу в трансмиссии. Хотя это не сложно, это требует времени, проб и ошибок. Наиболее распространены модели GM и Ford, время от времени доступны модели VW. Это может быть эффект Холла (3-проводной) или синусоидальный переменный ток (2-проводной). NVU производит эти блоки для использования в автомобилях вторичного рынка, которым может потребоваться этот тип привода.
Встроено: Крепится болтами к трансмиссии или приемной части через зубчатое колесо, часто называемое упорным кольцом или колесом. Этот тип устанавливается на заводе, и если требуется замена, потребуется заводская деталь. Это может быть эффект Холла или синусоидальная волна переменного тока.
PCM, ECU, компьютеры: Просто чтобы коснуться предыдущей информации, PCM (модуль управления трансмиссией) считывает данные с датчика скорости, обычно существующего в системе автомобиля. Обратитесь к документации вашего PCM для подключения к правильному проводу или контакту VSS (датчика скорости автомобиля).
Как проверить электронный спидометр
Несмотря на то, что у нас есть подробное онлайн-руководство по устранению неполадок для спидометров NVU, вы можете использовать руководство для любого датчика, теория одинакова, независимо от того, является ли он оригинальным или послепродажным:
ССЫЛКА ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ NVU
Цифровой спидометр | Детальный проект со схемой
— Объявление —
Этот цифровой спидометр показывает скорость автомобиля в км/ч. Непрозрачный диск установлен на шпинделе, прикрепленном к переднему колесу автомобиля. Диск имеет десять равноудаленных отверстий по периферии. На одной стороне диска закреплен инфракрасный светодиод, а на противоположной стороне диска, наравне с ИК-светодиодом, установлен фототранзистор. Микросхема LM324 включена как компаратор.
Схема цифрового спидометра
рис.1: Схема цифрового спидометра
Когда между ИК-светодиодом и фототранзистором появляется отверстие, фототранзистор проводит. Следовательно, напряжение на коллекторе фототранзистора и инвертирующем входе LM324 становится «низким», и, таким образом, на выходе LM324 становится логический «высокий».
Таким образом, вращение троса спидометра приводит к возникновению импульса (прямоугольной волны) на выходе LM324. Частота этого сигнала пропорциональна скорости.
— Реклама —
Расчеты
Пусть «N» будет количеством импульсов за время «t» секунд и численно равно количеству километров в час (км/ч). Для транспортного средства, такого как LML Vespa, с окружностью колеса 1,38 метра и числом импульсов, равным 10 за оборот, мы получаем соотношение:
N импульсов/t = N км/ч
= Nx1000 / 3600×1,38 метра в секунду
= Nx1000x10 / 3600×1,38 импульса в секунду
Следовательно, время «t» в секундах = 0,4968 секунды.
Конструкция схемы
Как показано на временной диаграмме, при t=0 выход нестабильного триггера IC1(a), т.е. ½556, становится низким и запускает моностабильный мультивибратор IC1(b), т.е. ½556. Длительность импульса моностабильного IC1(b) = 0,5068 с. Для IC1(a) t(on) = 0,51 с. и t(выкл.)= 0,01 сек. Выходы IC1(a) и IC1(b) и сигнал секции преобразователя объединяются по И. Количество импульсов, подсчитанных за период стробирования (0,4968 сек.) — скорость N в км/ч (километрах в час).
Работа схемы
В конце периода стробирования выход «B» моностабильной IC1(b) становится низким, а B — высоким. Нарастающий фронт B используется для включения счетверенных D-триггеров IC6 и IC7.
В этот момент, т. е. при t=0,5068 с, будет зафиксировано и отображено число (скорость) N, соответствующее D-триггерам. При t=0,52 с выход нестабильного триггера IC1(a) становится низким и остается низким в течение 0,01 с. Этот сигнал инвертируется и подается на клеммы сброса всех счетчиков (активный высокий уровень).
Таким образом, счетчики сбрасываются, и отсчет начинается снова в t= 0,53 с. вверх . Однако триггеры «D» не включены, и отображается предыдущая скорость. Новая скорость отображается при t=0,52 + 0,5068 сек. Таким образом, скорость будет обновляться каждые 0,52 секунды.
Тестирование
Этот спидометр может измерять скорость до 99 км/ч с разрешением 1 км/ч. Диапазон может быть увеличен до 999 км/ч путем добавления еще одной ступени, состоящей из одной из микросхем 7490, 74175, 7447 и 7-сегментного дисплея. Напряжение питания, необходимое для работы схемы, поступает от бортовой сети автомобиля (12 В).
Расчеты, показанные выше, относятся к LML Vespa и Kinetic Honda.
