Измерение люфта рулевого управления
08.02.2015
Получить консультацию по проблеме измерения люфта рулевого управления можно по телефону +7 812 409-37-98 или написать запрос на эл.почту [email protected]
Время работы специалиста с 09:00 до 20:00
Наша компания поставляет Люфтомер ИСЛ-М и ИСЛ-401М
ИЗМЕРЕНИЕ ЛЮФТА РУЛЕВОГО УПРАВЛЕНИЯ (ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ):

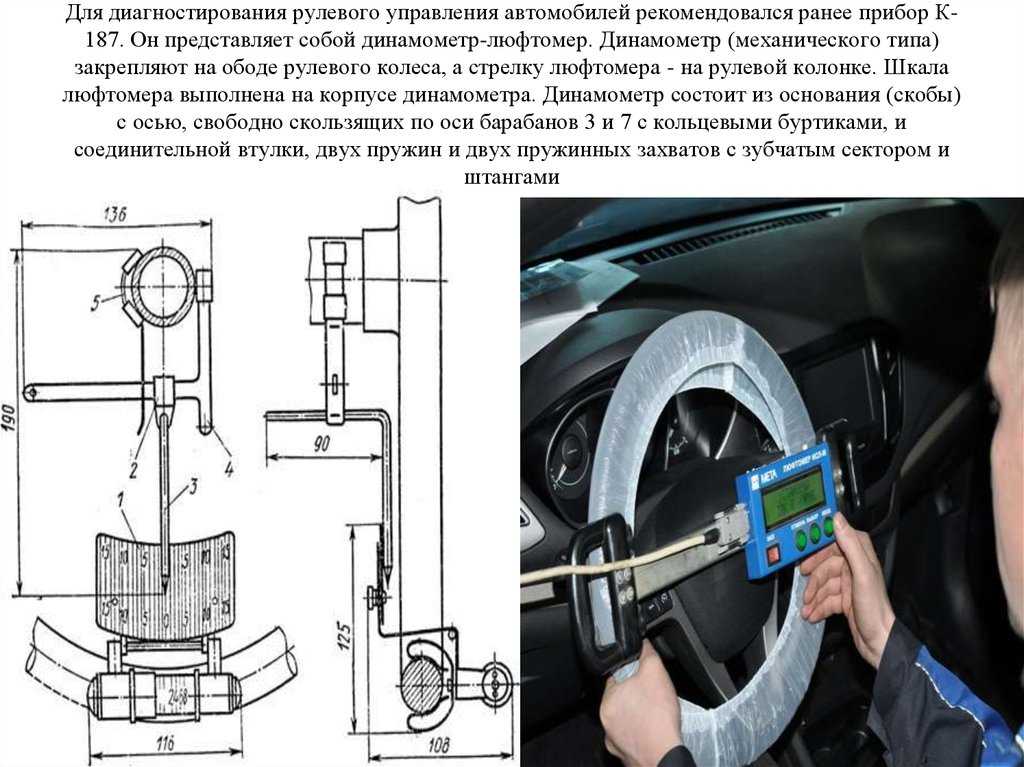

С января 2015 года участились случаи проверки люфта рулевого управления грузового и легкового автотранспорта, экипажи ГИБДД, являющиеся передвижными лабораториями, останавливают автотранспорт и проводят проверку люфта рулевого колеса. В практическом значении это выглядит как навешивание (установку) на рулевое колесо захвата с измерительным блоком и прислонением к колесу датчика движения колеса, как правило, применяют Люфтомер ИСЛ-М или его аналоги, этот же прибор используется при проведении техосмотра, принцип действия прибора основан на измерении угла поворота рулевого колеса АТС посредством преобразования сигнала гироскопического датчика угла поворота, в интервале срабатываний индуктивного датчика движения управляемых колес при выборе люфта рулевого управления в обоих направлениях вращения руля.
В 2016 году проблема остановки автотранспорта экипажами ГИБДД для замера люфта руля коснулась уже и автобусов.
С точки зрения юридической силы, все правомерно, инспектор проходит обучение работе с прибором и получает подтверждающий документ. Выдается предписание на выездной контроль
Проведя множество замеров люфта у различных грузовых автомобилей, сбор информации по проблеме в целом и неоднократно «выручая» авто со штрафстоянки, можем выдать следующие рекомендации:

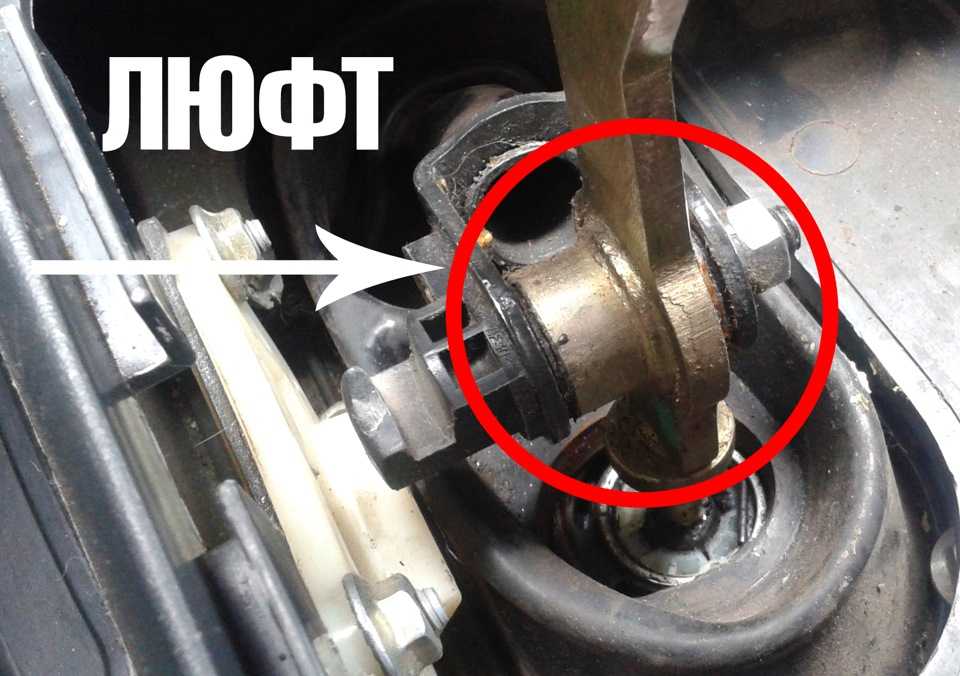

— Замерить реальный люфт: датчик на колесо справа, медленный и плавный поворот руля, как указано в выдержке из «Описания типа средства измерений» Замерить по методике ГИБДД: датчик на колесо справа, руль крутим быстро, такой метод дает + 6-8° и будет понятно, что покажет прибор у сотрудника ГИБДД если остановит для проверки. Можно взять прибор в ремзону (автосервис) определить поэлементного люфт каждого из узлов рулевого управления (датчик на колесо у ИСЛ-М магнитный, срабатывает на металл).
После ремонта контрольные замеры.
— Поскольку есть мнение, что ГИБДД часто используют перекалиброванные приборы (показывают в плюс до 15°), вероятность оказаться на штрафстоянке велика, тогда едем с люфтомером и оригиналами паспорта, инструкции, свидетельства о поверке (дата и штамп метролога в паспорте или отдельный документ), на штрафстоянку делать замер. Если люфта реально нет, запрашиваем в ГИБДД выделение инспектора для повторного замера (если есть на территории инспектор, озадачить его сразу), мерить 3 раза, итог будет по среднему люфту, руль крутить плавно, далее написав бумагу об «устранение люфта на месте» уехать своим ходом (в противном случае эвакуатор или жесткая сцепка). Ввиду того, что на штрафстоянке, как правило, нет асфальта, рекомендуется возить в кузове куски (листы) железа или фанеры, (нужна любая ровная, твердая поверхность) чтобы наехать на них передними колесами и замерить, замер на такой поверхности нельзя считать истинным, но в инструкции про асфальт ничего не написано.
— Водителей ознакомить с инструкцией по эксплуатации (паспортом) люфтомера ИСЛ-М и инструкцией по эксплуатации (паспортом) люфтомера ИСЛ-401М и обратить их внимание на следующие моменты при замере инспекторами на трассе:
Каждый прибор в данном случае является средством измерения, необходимо проверить (попросить инспектора показать документы) метрологическую поверку в паспорте (может быть отдельный лист свидетельства), сверить заводской номер на приборе и в паспорте (свидетельстве), межповерочный интервал 1 год. Во время работы инспектора проследить за его действиями, стоит обратить внимание на три важных пункта в руководстве по эксплуатации к ИСЛ-М, а именно п. 2.3.6 «Плавно повернуть рулевое колесо против часовой стрелки….» «Далее необходимо плавно повернуть рулевое колесо по часовой…», ключевым является слово «плавно». Пункт 2.2.2.3 «Управляемые колеса должны быть приведены в положение, примерно соответствующее прямолинейному движению и должны находиться на сухой, ровной горизонтальной твердой поверхности.
Двигатель АТС, оборудованного усилителем рулевого управления (ГУР) должен работать.» Зимой пункт 1.1.1.4 «температура окружающей среды должна быть в приделах от минус 10°С до +40°С». Инспектор при составлении протокола вписывает в него свидетелей, так вот важно, чтобы данные свидетели не просто расписались в бумажке, а реально видели что показал прибор, тем более это должен видеть сам водитель. Чтобы водители имели представление как правильно пользоваться люфтомером, ознакомить с выдержкой из «Описания типа средства измерения ИСЛ-М»
Справочно выдержка из Требований к рулевому управлению согласно ГОСТ Р 51709-2001
Изменение усилия при повороте рулевого колеса должно быть плавным во всем диапазоне угла его поворота.
Самопроизвольный поворот рулевого колеса с усилителем рулевого управления от нейтрального положения при неподвижном состоянии АТС и работающем двигателе не допускается.
Суммарный люфт в рулевом управлении не должен превышать предельных значений, указанных изготовителем АТС в эксплуатационной документации, или, если такие значения изготовителем не указаны, следующих предельных допустимых значений:

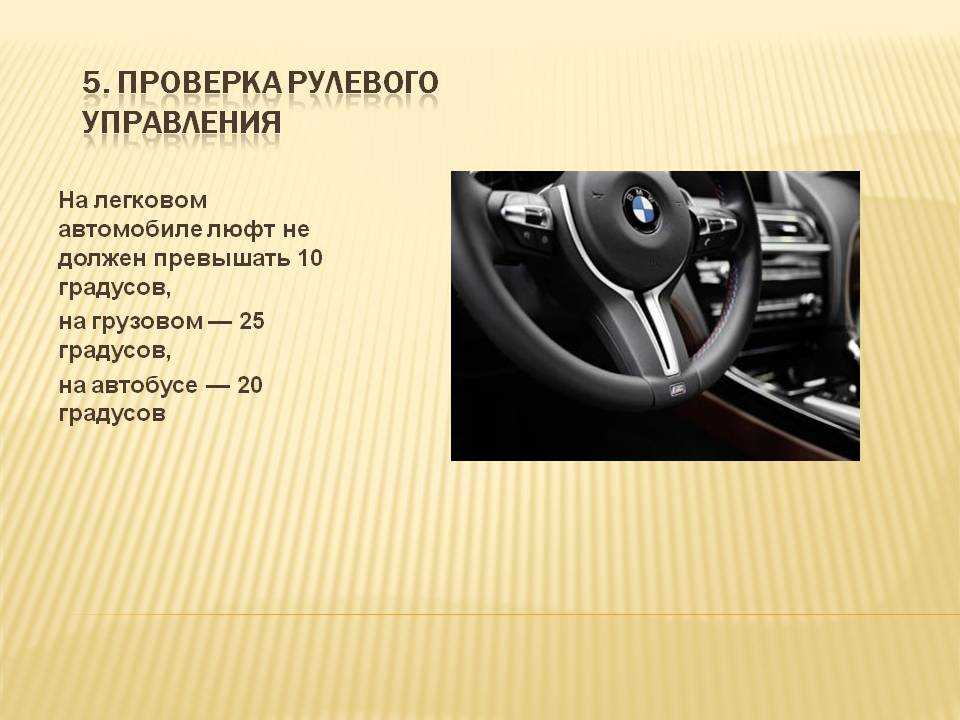

— легковые автомобили и созданные на базе их агрегатов грузовые или и автобусы .
..10°
— автобусы… 20°
— грузовые автомобили…25°
Вниманию владельцев автомобилей типа ГАЗЕЛЬ, конструктивно у Ваших автомобилей люфт до 20-25°, это прописано в документации к автомобилям, часто инспектора замеряют как по категории M1 N1, где люфт не должен превышать 10% и это не правомерно. Скачайте документ «Справка Газель» и ознакомьтесь.
Рулевое управление
Для корректного управления направлением движения автомобиля, придумана система рулевого управления.
В этой статье мы затронем тему, как сделать диагностику рулевого управления автомобиля самостоятельно, что такое развал — схождение и как научиться рулить правильно. Статья написана в форме обучения вождению автомобиля.
Как правильно рулить
Всем хорошо известно, что направление движения автомобиля мы задаем с помощью

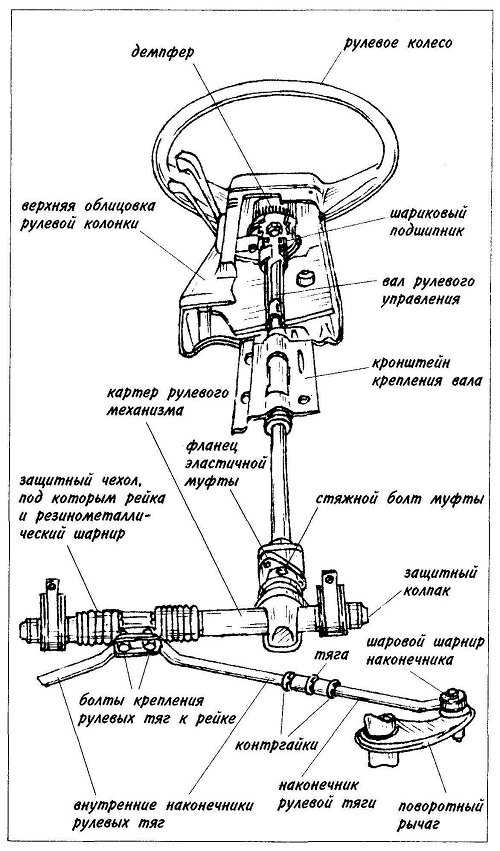

руля, который, связан с передними колесами механизмом, состоящим из различных тяг, реек, рычагов, шестеренок и т.
п.
Поворот руля включает этот механизм, который и направляет передние колеса в нужном нам направлении, туда же движется и автомобиль, это и называется рулевым управлением или выбор направления для автомобиля при помощи
рулевого колеса.
Чтобы правильно рулить на автомобиле, необходимо понять связь рулевого колеса и габаритов автомобиля при движении. Наша первоочередная задача научиться направлять автомобиль в нужном направлении.
Для того чтобы автомобиль вас слушался, необходимо слиться с автомобилем в одно целое и чувствовать его габариты в движении, при любом повороте руля. Но надо еще будет работать и другими рычагами управления одновременно. Вам надо будет научиться «связывать» поворот руля с направлением движения автомобиля, независимо от того какую педаль мы нажимаем в данное время, т.е. действовать руками не зависимо от ног, ногами не зависимо от рук, а лучше все сразу и с пониманием того, что происходит.
Вы должны усвоить, что при поворотах присутствуют такие факторы:
- как занос автомобиля в сторону от центра поворота;
- крен автомобиля;
- срезание угла поворота
и все это зависит от выбранной вами скорости движения.
Надо предусматривать это. Но при этом надо еще предполагать траекторию движения автомобиля, относительно поворота руля.
Знать, чувствовать и предполагать, где находится каждое колесо вашего автомобиля в движении, и делать поправку на габариты кузова автомобиля при маневрировании.
читай здесь
Развал — схождение
При исправном рулевом управлении, автомобиль должен двигаться по ровной дороге прямо, без участия водителя. После поворота, руль должен сам вернуться в положение прямолинейного движения. Этому способствуют определенные углы развала и схождения передних колес.
Система рулевого управления автомобиля – это сложная система и чтобы настроить ее надо соответствующее обучение. Самому водителю очень сложно настроить ее, если нет необходимых знаний, приборов и инструментов. Развал и схождение управляемых колес способствует тому, чтобы автомобиль, как можно строже, слушался руля. Для этого, инженерами и конструкторами сделано множество вычислений, чтобы создать оптимальный вариант для устойчивого управления автомобилем на скорости.
Сейчас все еще продолжаются усовершенствования рулевого управления автомобиля. Все это делается для безопасности движения.
Суммарный люфт рулевого управления
Допустимый люфт поворота рулевого колеса согласно правилам дорожного движения: легкового — составляет не более 10 градусов, автобуса — 20 градусов, грузового автомобиля — 25 градусов.
Устранить люфт, в ваших же интересах, иначе, вы не удержите машину на трассе и, уже, при небольшой скорости, вы сможете, незаметно для себя, выехать на встречку или съехать за край проезжей части.

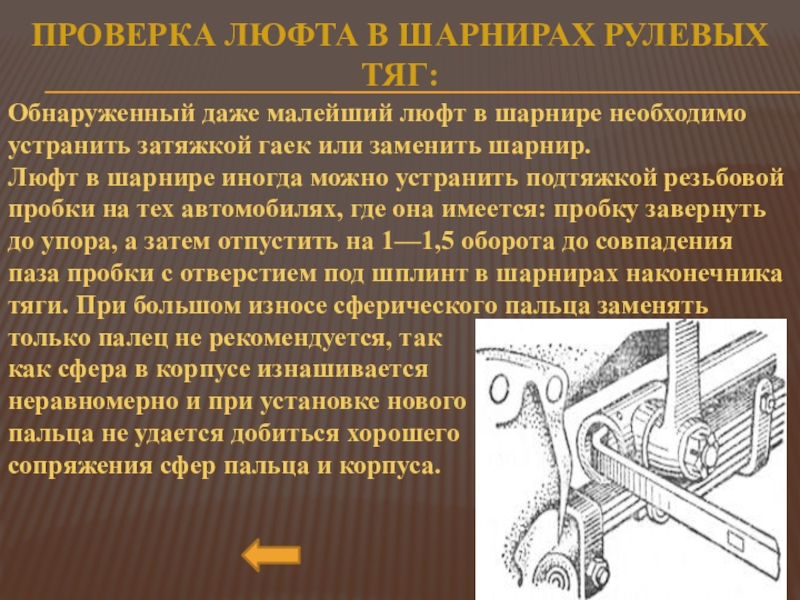

Диагностика рулевого управления
Если вы заметили, что двигаясь по ровной дороге, ваш автомобиль уходит в сторону после того, когда вы отпускаете руль. Вам будет необходимо сделать следующее: для начала, выровнять давление во всех колесах и сбалансировать колеса; автомобиль не должен крениться; проверить стойки — амортизаторы. А лучше, просто обратиться на станцию техобслуживания, потому что руль – это не игрушка.
Там сделают диагностику, проверят развал и схождение передних колес, и все остальное.

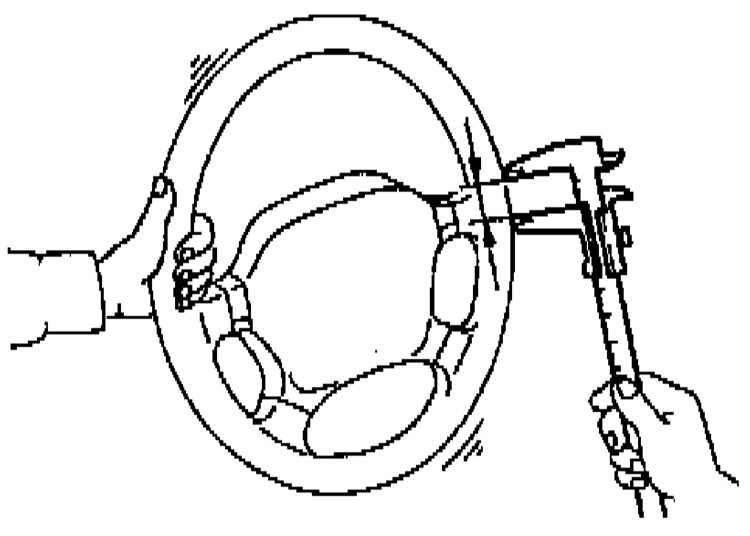

Для успокоения души, вы конечно сами можете провести диагностику рулевого управления. Примерно проверить допустимый люфт рулевого колеса. Для этого потребуется: выставить автомобиль на гадкой и ровной площадке, установите передние колеса в прямом направлении. Приделайте неподвижный «носик» рядом с рулем, можно закрепить к панели приборов, после этого, начать легонько поворачивать руль и смотреть на колеса. При малейшем начале движения колес, напротив носика установите метку на руле. Для этого можно на руль намотать кусок бумажного скотча и на нем ставить пометки. После этого, аналогично, поверните руль в обратную сторону и также, поставьте метку на руле. Сделайте замер. Между метками должно быть не более двух сантиметров, это соответствует, примерно, десяти градусам. Но запомните, что это примерные измерения, и они проводятся только со стандартным рулевым колесом, и только для своей оценки исправности рулевого управления.
Если допустимые пределы заметно увеличены, то вам необходимо обратиться в профессиональную мастерскую по ремонту и настройке рулевого управления.
Если все настроено, у вас не должно возникнуть чувство дискомфорта в управлении автомобилем.
Я думаю, ничего сложного здесь нет, требуется просто больше практики. Все это дело наживное и не требует, каких либо особенных упражнений. Все у Вас получится, главное поменьше волноваться. Отличное упражнение для тренировки описано в статье «Упражнения для сдачи экзаменов в ГИБДД».
