Датчик положения коленвала ВАЗ 2114: Неисправности, Где находится, Замена

Содержание

• 1 Вступление
• 2 Для чего нужен ДПКВ
• 3 Расположение
• 4 Причины выхода из строя
• 5 Поломка шкива
• 6 Проверка
  • 6.1 Проверка датчика
  • 6.2 Проверка шкива
  • 6.3 Проверка приборами
• 7 Стоимость
• 8 Замена
• 9 Видео о ДПКВ

Вступление

В автомобиле ВАЗ 2114 для работы двигателя используется большое количество различных датчиков. Все они необходимы для регулирования каких-либо процессов в двигателе, а так же передачи показаний на электронный блок управления. В 2114 имеются датчики, неисправность которых приводит к полной остановке двигателя и невозможности его запустить. Один из таких датчиков – это датчик положения коленчатого вала именно о нем данная статья.

В статье про датчик коленвала Вы узнаете, признаки его поломки, способы его проверки и правильную инструкцию по его замене.

Для чего нужен ДПКВ

Датчик положения коленчатого вала необходим для определения нахождения поршней, а именно когда они находятся в ВМТ. Это необходимо для подачи искры в камеру сгорания и зажжения топливно-воздушной смеси.

Датчик работает на эффекте Холла. Связан ДПКВ со шкивом коленвала, который имеет венец с одним отсутствующим зубом и помогает определить датчику ВМТ.

Внутри датчика имеется магнит, который является чувствительным элемент и помогает считывать показания со шкива. Как только магнитная связь между датчиком и шкивом пропадает и ЭБУ получает сигнал, что необходимо подать искру в цилиндр, который сейчас находится в ВМТ.

Расположение

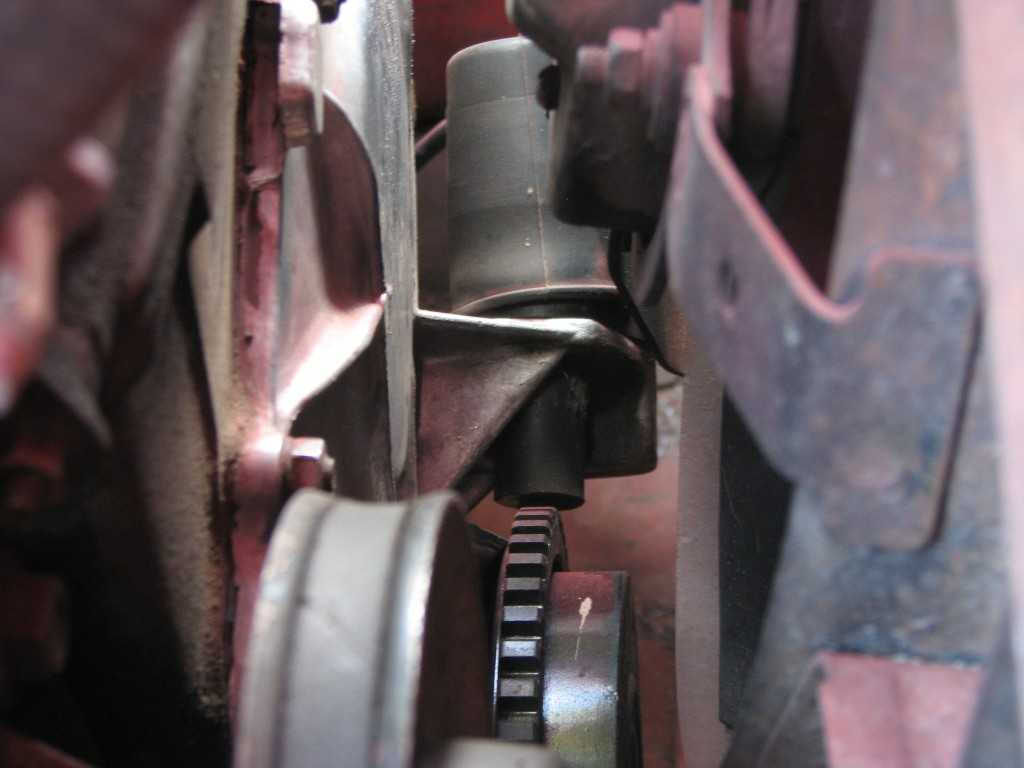

Датчик положения коленвала ВАЗ 2114 расположен на блоке двигателя возле шкива коленвала. Разглядеть датчик можно со смотровой ямы, или взглянув на масляный фильтр, датчик находится практически под ним.

Причины выхода из строя

К поломкам датчика можно отнести несколько причин из-за, которых наиболее часто датчик выходит из строя.

• Временной фактор;
• Механическое повреждение;
• Повреждение цепи питания;
• Загрязнение магнита;
• Повреждение шкива;

Теперь подробнее о каждой причине.

• Временной фактор. Основная причина выхода из строя ДПКВ это его старение, датчик находится очень низко, что довольно часто подвергает его влажности, пыли и грязи. Такие воздействия повреждают разъем датчика и его магнит.

• Механические повреждения. Как говорилось выше, датчик находится очень низко, что подвергает его не только загрязнению, но и поломкам. При езде по проселочным дорогам в датчик могут попасть камни или т.п. предметы. Так же датчик способен выйти из строя из-за повреждения шкива коленвала.

• Повреждение цепи питания. В качестве питания датчика используется специальный экранированный провод, который помогает отвести помехи, образующиеся в процессе работы двигателя. Довольно часто провод питания датчика перетирается или его изоляция от времени рассыхается, что приводит к наводкам в цепи питания или же вовсе к ее обрыву.

• Загрязнение магнита. Магнит склонен к притяжению любой металлической стружки, а при работе трущихся деталей эта стружка неизбежна. Довольно часто на чувствительную часть датчика налипает большое количество металлической стружки, что притупляет чувствительность датчика.

• Поломка шкива. Шкив участвует в работе датчика и его кривизна или отслоение от демпфера может привести к неправильной работе датчика.

Поломка шкива

Шкив влияет на работу датчика и, следовательно, на работу всего двигателя в целом. Его кривизна может привести к неправильному считыванию показаний и вследствие чего к неправильной работе двигателя.

Шкивы бывают двух типов литые и с демпфером. Литой шкив более надежен и долговечен, а вот второй вид шкивов с демпферной резиновой вставкой довольно часто повреждается.

Одной из наиболее часто встречающихся поломок данного шкива это приворот венца относительно коленвала. Такая поломка приводит к смещению венца и к неправильному определению датчиком ВМТ.

Проверка

Проверку необходимо осуществлять как внешне, так и с помощью приборов диагностики. Иногда достаточно лишь визуальной проверки, чтобы определить неисправность, поэтому начнем с нее.

Проверка датчика

Осуществляется путем проверки чувствительного элемента на предмет загрязнения. Если магнит датчика имеет на себе много стружки, то это свидетельствует о его неправильной работе. Датчик необходимо очистить и установить на место.

Далее проверяется разъем и цепь питания на них не должно быть следов нагара, ржавчины и другого рода повреждений.

Проверка шкива

Шкив необходимо осмотреть на предмет его целостности и ровности.

Проверка приборами

Такую проверку можно осуществить лишь с помощью специального диагностического оборудования. Диагностика ДПКВ таким способом будет эффективно только тогда, когда горит чек на приборной панели автомобиля.

Стоимость

Стоимость датчика зависит от региона и магазина запчастей. Ниже представлена таблица с ценами на датчика от магазина Яндекс.Маркет.

Замена

Замена датчика довольно простая работа, с которой справится даже самый далекий от автомобилей человек. Работа заключается в откручивании одного винта и снятии разъема с датчика.

Работы лучше всего проводить со смотровой ямы, но если таковой нет, то замену можно произвести сняв переднее правое колесо.

Приступаем к замене

• Снимаем разъем с датчика

• Откручиваем болт крепления с помощью ключа на 10мм

• Вынимаем датчик. Возможно, это будет сделать сложно, но так как старый датчик нам более не нужен можно, взять его плоскогубцами и провернуть в креплении.

• Устанавливаем новый датчик в обратной последовательности.

Видео о ДПКВ
