Устройство и принцип действия генераторов гармонических колебаний

Устройство и принцип действия генераторов гармонических колебаний

Устройство и принцип действия генераторов  Общие сведения. Электронными генераторами гармонических колебаний называют автоколебательные системы, в которых энер­гия источников питания постоянного тока преобразуется в энергию незатухающих электрических сигналов переменного тока требуемой частоты. Электрические сигналы, формируемые генератором, должны быть стабильными по частоте и амплитуде, синусоидальными по форме. По принципу действия различают генераторы с самовозбуж­дением (автогенераторы) и с внешним (посторонним) возбуждением. Автогенераторы используют в качестве возбудителей колебаний требуемых частот, т. е. задающих генераторов. Получаемые от них колебания поступают в последующие каскады с целью усиления мощности или умножения частоты. Генераторы с внешним возбуж­дением являются по существу усилителями и служат для усиления мощности или умножения частоты высокочастотных колебаний.

Автогенератор представляет собой резонансный усилитель (нагрузкой служит резонансный контур) с положительной обратной связью в котором выполнено условие самовозбуж­дения KР=1. Если это условие выполняется только для одной частоты, генерируемые колебания имеют синусоидальную форму, если для многих частот, — сложную форму. Обычно это ус­ловие реализуется в генераторах релаксационных (несинусоидаль­ных) колебаний — мультивибраторах, блокннг-генераторах и др.

Принцип действия. Функциональная схема автогенератора состоит из колебательной системы КС (обычно конту­ра), в которой возбуждаются требуемые незатухающие колебания; источника электрической энергии ИЭ (источника питания), благо­даря которому в контуре поддерживаются незатухающие колеба­ния; усилительного элемента УЭ (транзистора или лампы), с по­мощью которого регулируется подача энергии от источника в кон­тур; элемента обратной связи ЭОС, который осуществляет подачу возбуждающего переменного напряжения из выходной цепи во входную.

По способу осуществления обратной связи различают автоге­нераторы с

• индуктивной (трансформаторной или автотрансформа­торной)
• емкостной ОС.

Применяют также схемы двухконтурных генераторов с электронной связью и обратной связью через меж­дуэлектродные емкости.Схемы автогенераторов с индуктивной (трансформаторной) обратной связью. При включении источ­ников питания в коллекторной (анодной) цепи транзистора (лам­пы) возникает ток коллектора, который заряжает конденсатор колебательного контура. После заряда конденсатор разряжается на катушку, В результате в контуре LK CK возникают свободные ко­лебания с частотой fо = 1/(2п\/ LKCK), индуктирующие в катушке связи Lc переменное напряжение той же частоты, с которой проис­ходят колебания в контуре. Это напряжение вызывает пульсацию тока коллектора (анода). Переменная составляющая тока воспол­няет потери энергии в контуре, создавая на нем усиленное тран« зистором переменное напряжение.

Процесс возникновения колебаний в генераторе. В начальный момент (при включении источника пи­тания) свободные колебания в контуре имеют малую амплитуду, поэтому индуктированное этими колебаниями напряжение возбуж­дения на базе транзистора Uб или сетке лампы Uc невелико. После усиления сигнала усилительным элементом ток в контуре iK(i*) воз­растает, в результате чего увеличивается амплитуда напряжения возбуждения U6(Ue), а следовательно, и амплитуда тока в контуре. В установившемся режиме рост тока в контуре ограничивается сопротивлением потерь контура а также затуханием, вносимым в контур за счет прохождения тока по обмотке ОС. Незатухающие колебания в контуре автогенератора установятся лишь при выпол­нении фазового (баланс фаз) и амплитудного (баланс амплитуд) условий самовозбуждения генератора. Фазовое условие сводится к тому, что в схеме генератора долж­на быть установлена положительная ОС между выходной и вход­ной цепями транзистора (лампы). В этом режиме обеспечивается восполнение потерь энергии в контуре. Фазовое условие самовоз­буждения выполняется, если суммарный сдвиг фаз усилительной цепи К и цепи обратной связи 0 составляет 2лп, где-n=0, 1, 2. .. Фазовое условие удовлетворяется, если переменное напряжение на входе усилительного элемента изменяется в про-тивофазе с переменным напряжением на« контуре выходной цепи. Обычно резонансное сопротивление параллельного контура име« ет чисто активный характер. При воздействии»на базу (сетку) сиг­нала с частотой, равной частоте резонанса, напряжение на коллек­торе (аноде) будет сдвинуто по фазе на 180° (как в обычном резиг сторном каскаде усиления). Напряжение, индуктируемое в обмотке обратной связи Lc за счет тока Iк, проходящего через контурную катушку LK, равно Uр=±jw0MIк, где М — коэффициент взаимоин­дукции между катушками. Правильная фазировка колебаний дости­гается соответствующим включением в схему концов катушки ОС, при котором U$ = — jwоМIк.  В этом случае общий фазовый сдвиг в схеме фк+фр =0, т. е. установится положительная ОС.

Амплитудное условие самовозбуждения схемы состоит в том, что для возникновения автоколебательного режима затухание сиг­нала, вносимое цепью ОС, должно компенсироваться усилителем. Глубина положительной ОС должна быть такой, чтобы полностью восполнялись потери энергии в контуре. При положительной ОС коэффициент усиления  k$ =K/(1 — pK). Коэффициент передачи цепи ОС, показывающий, какая часть переменного напряжения контура подается на базу (сетку) усили­тельного элемента в установившемся режиме работы генератора. Учитывая, что усилитель с положительной ОС переходит в ре­жим генерации при условии k$ >1, коэффициент передачи цепи ОС, при котором обеспечивается самовозбуждение, р>1/Kуст. Для транзисторной схемы коэффициент усиления на резонансной часто­те в установившемся режиме где S, Ri, м — статические параметры лампы. При удовлетворении условий баланса фаз и амплитуд в схеме автогенератора возможно установление колебательного режима.

Режимы возбуждения. Генерация колебаний зависит от выбора параметров контура и усилительного элемента, а также от началь­ного режима работы. При выборе исходной рабочей точки на пря­молинейной части характеристики получаем мягкий режим самовоз­буждения, при котором достаточно небольшого изменения тока, чтобы развивались колебания. Если рабочая точка выбрана в области нижнего изгиба харак­теристик (при большом напряжении смещения), то крутизна мо­жет оказаться недостаточной для обеспечения генерации при выбран­ном значении коэффициента взаимоиндукции М. В этом режиме, называемом режимом жесткого самовозбуждения, возбуждение ге­нератора возможно лишь при большой амплитуде напряжения воз­буждения. В транзисторной схеме автогенератора для получения мягкого режима самовозбуждения ,на базу транзистора относительно эмиттера подают- начальное напряжение смещения EСм= — ER2 с делителя R1R2. По мере нарасташш амплитуды коле­баний начинает преобладать падение напряжения на резисторе Ra, поэтому в устанавившемся режиме смещение на базе станет поло­жительным: EСм=IэRэ — ЕВ2. При этом генератор переходит в более экономичный жесткий колебательный режим с малыми углами от­сечки коллекторного тока.

В ламповой схеме генератора  мягкое само­возбуждение с последующим переходом от мягкого режима к жест­кому осуществляется автоматически с помощью цепи Rc Cc, вклю­чаемой в цепь сетки. При этом лампа Л должна работать в режиме сеточных токов. В начальный момент смещение на сетке отсутству­ет, а крутизна велика. С ростом напряжения возбуждения появля-ется сеточный ток, который обеспечивает заданное смещение

Электропитание автогенераторов. Схемы автогенераторов являются схемами с последовательным питанием. поскольку транзистор (лампа) и колебательный контур LK CK по отношению к источнику £к или Е& включены последовательно и через них проходит постоянная составляющая коллекторного (анод* ного) тока. В этих схемах приближение руки к контуру LK CK (на­пример, при настройке) влияет на его емкость, а следовательно, и частоту. Кроме того, в ламповой схеме контур относительно корпуса находится под сравнительно высоким напряжением анодного источ­ника, что неудобно при обслуживании. Однако схема с последова-тельным питанием содержит меньше блокировочных элементов (кон­денсаторов, дросселей).

В схемах автогенераторов с параллельным питанием транзистор (лампа), контур LKCK и источник пи­тания Ек(Еа) включены параллельно. Принцип действия генератора, собранного по этой схеме, в основном аналогичен принципу действия генератора с последовательным питанием. Разделение переменной и постоянной составляющих коллекторного (анодного) тока дости­гается заградительными дросселями L3 и конденсаторами Ср.. Пере­менная составляющая коллекторного (анодного) тока, для которой дроссель представляет большое, а конденсатор малое сопротивле­ние, в основном проходит через транзистор (лампу) и контур, вос­полняя в нем потери энергии. Если бы в схеме не было дросселя L3, переменная составляющая тока, замыкаясь через источник, не поступала бы в контур и возникновение колебаний было бы невоз­можно. При отсутствии в схеме конденсатора Ср постоянный ток от источника ЕК(Е&), замыкаясь через дроссель L3 и катушку LK, мог бы заметно возрасти и вызвать перегрузку источника и недо­пустимый нагрев катушек L3 и LK.

Строение и принцип работы диодного моста генератора

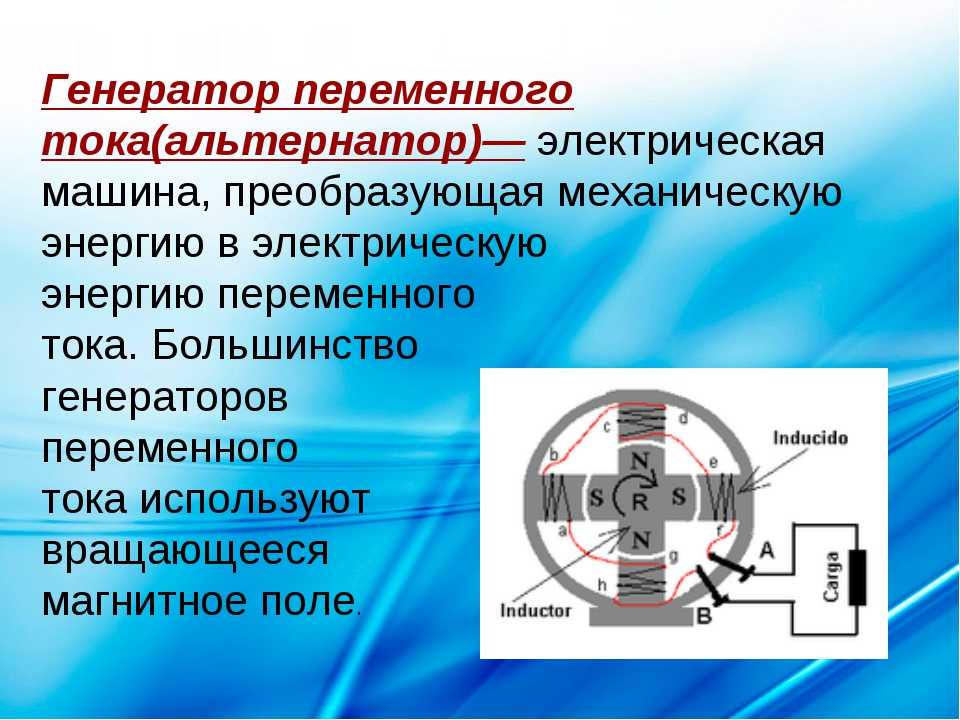

«Автомобильные генераторы бывают двух видов: постоянного и переменного тока», — такую фразу можно прочитать в академических изданиях. В реальности автомобиль с генератором постоянного тока сегодня можно встретить разве что на выставке ретро-техники.

С 60-х годов прошлого века в автомобили устанавливают генераторы переменного тока. Узел выпрямления нужен, чтобы преобразовывать переменный ток в постоянный для питания автомобильных электроприборов. Зачем нужно было так заморачиваться и какие весомые преимущества есть у генераторов переменного тока — тема для отдельной статьи.

Что такое диодный мост и как он работает

Автомобильный генератор вырабатывает трехфазный переменный по величине и знаку ток (напряжение). Чтобы получить постоянную величину тока, в генераторах используют реле-регуляторы.

А чтобы получить ток, постоянный по полярности (+/-), используют диодные мосты, которые подключаются к обмоткам статора и преобразуют переменный ток в постоянный.

Т.е. диодный мост — это узел из выпрямительных полупроводниковых диодов, который выпрямляет переменный ток, вырабатываемый генератором.

Обмотка генератора вырабатывает три фазы тока, каждая из которых имеет форму синусоиды (волны). Часть полуволн заряжена положительно, вторая часть — отрицательно.

Полупроводниковые диоды имеют свойства пропускать ток только в одном направлении. Например, открываются на положительных полупериодах и закрываются на отрицательных.

Движение тока в генераторе

Как это работает в диодном мосте:

• переменный ток из обмоток периодически меняет направление движения в цепи;
• диоды пропускают его только в одном направлении;
• чтобы не было скачков, на каждую фазу устанавливается по два диода (силовое плечо), работающих в разных направлениях.

Поэтому в стандартной, «базовой» комплектации диодного моста всегда не меньше 6 диодов (по два на каждую фазу). И независимо от полярности тока в обмотках генератора на выходе всегда будет плюс, необходимый для работы электроприборов.

С диодного моста ток поступает в аккумулятор, а оттуда ко всем электроприборам.

Принципиальная конструкция и особенности диодного моста

Диодный мост представляет собой две алюминиевые пластины (плюсовая и минусовая), соединенные изоляционными втулками. На пластинах расположены разъемы для проводов, подключающихся к обмоткам статора и регулятору напряжения.

В каждую пластину запрессованы по три или четыре крупногабаритных диода — это силовой мост.

Чтобы генератор работал более стабильно и эффективно, к 6 (8) основным диодам, которые “выпрямляют” ток,  можно подключить 3 дополнительных слаботочных — они подают питание на реле-регулятор и обмотку возбуждения.

Схема диодного моста генератора

Виды диодных мостов

На современных автомобилях используют диодные мосты на 6 или 8 диодов.

Шестидиодный мост используют в генераторах с любым способом подключения обмоток статора — треугольником или звездой.

Подключение обмотки к диодному мосту треугольником

Восьмидиодные мосты используются только при обмотке статора звездой, т.к. дополнительное силовое плечо здесь подключено к нулевой точке статора.

Подключение обмотки к диодному мосту звездой

Это более мощные мосты: дополнительное силовое плечо повышает мощность генератора на 5-15%, зависит от оборотов двигателя.

И шести-, и восьмидиодные мосты могут быть:

• только с выпрямительными диодами. Здесь обмотка возбуждения питается от напряжения, которое снято с силовых выпрямителей;
• с 3-мя дополнительными диодами (9-ти или 11-ти диодные мосты). В этом случае питание регулятора и обмотки идет с вспомогательных диодов.

Схема на 8 диодов

Кроме того, диодные мосты отличаются по конструкции, способу крепления диодов, бывают разборными и неразборными. В диодных мостах используются полупроводниковые выпрямители, лавинные диоды или диоды Шоттки.

Как проверить и отремонтировать диодный мост

Неисправный генератор заявляет о себе недвусмысленно:

• Полностью заряженный с вечера аккумулятор на утро разрядился. Если его зарядить снова и завести двигатель, он разрядится через несколько минут.
• Генератор воет во время движения. ТОнальность воя меняется в зависимости от оборотов.
• Электроприборы сбоят.

Чтобы убедиться, что неисправен именно диодный мост, измерьте напряжение на выходе генератора — оно должно быть больше 13,5В и прозвоните генератор: если проблема в диодном мосте, “плюс” будет звенеть вместе с обмоткой.

Чтобы окончательно подтвердить предположения, езжайте на хорошее СТО — там мастера работают со спецоборудованием, которое позволяет найти обрывы, пробои, определить тип диодов, обнаружить их деградацию, напряжение обратного пробоя в лавинных диодах.  Такая подробная диагностика позволяет мастеру понять, какой диод нужен на замену, обнаружить деградирующие диоды и качественно отремонтировать генератор.

Если диодный мост разборной, специалисты заменят диоды, пришедшие в негодность. Если нет, придется полностью менять весь блок.

Ремонт и обслуживание генераторов

Записаться на СТО

Что такое осциллятор? | Определение из TechTarget

К

• Участник TechTarget

Что такое осциллятор?

Осциллятор — это механическое или электронное устройство, работающее на принципах колебаний: периодическое колебание между двумя вещами, основанное на изменении энергии. Компьютеры, часы, радиоприемники и металлодетекторы входят в число многих устройств, в которых используются генераторы.

Часовой маятник представляет собой простой тип механического осциллятора. Самые точные часы в мире, атомные часы, отсчитывают время в соответствии с колебаниями внутри атомов. Электронные генераторы используются для генерации сигналов в компьютерах, беспроводных приемниках и передатчиках, а также в оборудовании звуковой частоты, особенно в музыкальных синтезаторах. Существует много типов электронных генераторов, но все они работают по одному и тому же основному принципу: в генераторе всегда используется чувствительный усилитель, выходной сигнал которого возвращается на вход в фазе. Таким образом, сигнал регенерирует и поддерживает сам себя. Это известно как положительная обратная связь. Это тот же самый процесс, который иногда вызывает нежелательный «вой» в системах громкой связи.

Как работают осцилляторы

Частота, на которой работает генератор, обычно определяется кристаллом кварца. Когда к такому кристаллу прикладывается постоянный ток, он вибрирует с частотой, зависящей от его толщины и от того, каким образом он вырезан из исходной минеральной породы. В некоторых генераторах для определения частоты используются комбинации катушек индуктивности, резисторов и/или конденсаторов. Однако наилучшая стабильность (постоянство частоты) достигается в генераторах, в которых используются кристаллы кварца.

В компьютере специальный генератор, называемый часами, служит своего рода кардиостимулятором для микропроцессора. Тактовая частота (или тактовая частота) обычно указывается в мегагерцах (МГц) и является важным фактором, определяющим скорость, с которой компьютер может выполнять инструкции.

Последнее обновление: декабрь 2021 г.

Продолжить чтение об осцилляторе

• Некоторую интересную информацию о музыкальных синтезаторах можно найти в Музее виртуальных синтезаторов

• How Stuff Works объясняет осцилляторы.

словарь данных

Словарь данных — это набор описаний объектов данных или элементов в модели данных, на которые могут ссылаться программисты и другие лица.

Сеть

•
  доступность сети

  Доступность сети — это время безотказной работы сетевой системы в течение определенного интервала времени.

•
  NFV MANO (управление и оркестрация виртуализации сетевых функций)

  NFV MANO (управление виртуализацией и оркестровкой сетевых функций), также называемый MANO, представляет собой архитектурную основу для …

•
  Сетевой коммутатор

  Сетевой коммутатор соединяет устройства в сети друг с другом, позволяя им общаться путем обмена пакетами данных.

Безопасность

•
  GPS-глушение

  Подавление сигналов GPS — это использование устройства, передающего частоту, для блокирования или создания помех радиосвязи.

•
  контрольная сумма

  Контрольная сумма — это значение, представляющее количество битов в передаваемом сообщении, которое используется ИТ-специалистами для обнаружения …

•
  информация о безопасности и управление событиями (SIEM)

  Управление информацией о безопасности и событиями (SIEM) — это подход к управлению безопасностью, объединяющий информацию о безопасности …

ИТ-директор

•
  доказательство концепции (POC)

  Доказательство концепции (POC) — это упражнение, в котором работа сосредоточена на определении того, можно ли превратить идею в реальность.

•
  зеленые ИТ (зеленые информационные технологии)

  Green IT (зеленые информационные технологии) — это практика создания и использования экологически устойчивых вычислений.

•
  ориентир

  Контрольный показатель — это стандарт или точка отсчета, которые люди могут использовать для измерения чего-либо еще.

HRSoftware

•
  самообслуживание сотрудников (ESS)

  Самообслуживание сотрудников (ESS) — это широко используемая технология управления персоналом, которая позволяет сотрудникам выполнять множество связанных с работой …

•
  платформа обучения (LXP)

  Платформа обучения (LXP) — это управляемая искусственным интеллектом платформа взаимного обучения, предоставляемая с использованием программного обеспечения как услуги (…

•
  Поиск талантов

  Привлечение талантов — это стратегический процесс, который работодатели используют для анализа своих долгосрочных потребностей в талантах в контексте бизнеса …

Служба поддержки клиентов

•
  прямой электронный маркетинг

  Прямой маркетинг по электронной почте — это формат кампаний по электронной почте, в котором отдельные рекламные объявления рассылаются целевому списку . ..

•
  полезные идеи

  Практическая информация — это выводы, сделанные на основе данных, которые можно превратить непосредственно в действие или ответ.

•
  интеграция

  Интеграция — это процесс объединения небольших компонентов или информации, хранящейся в разных подсистемах, в единую …

Основной принцип работы генератора

Генератор является основным элементом источников сигналов переменного тока и генерирует синусоидальные сигналы известной частоты и амплитуды.

Генераторы в основном применяются в качестве источников синусоидальных сигналов в электронных измерениях. Генераторы могут генерировать широкий диапазон частот (от нескольких Гц до многих ГГц) в соответствии с требованиями приложения. Несмотря на то, что генератор можно рассматривать как генерирующий синусоидальный сигнал, он просто действует как преобразователь энергии, преобразуя источник постоянного тока в переменный ток желаемой частоты.

Генератор обычно представляет собой усилитель с положительной обратной связью. Генератор имеет коэффициент усиления, равный или немного превышающий единицу. В цепи обратной связи генератора в качестве реактивных компонентов используются конденсатор, катушка индуктивности или и то, и другое. Помимо этих реактивных компонентов в качестве усилительного устройства используется операционный усилитель или биполярный транзистор. Для работы генератора не требуется внешний вход переменного тока, поскольку энергия источника постоянного тока преобразуется генератором в энергию переменного тока.

Статья по теме: Основы генераторов в системах связи

Цепь обратной связи, используемая в генераторах

Использование положительной обратной связи приводит к тому, что усилитель с обратной связью имеет коэффициент усиления с обратной связью A _f больше единицы и удовлетворяет фазовому условию.

В системе предполагается, что V _на и V _{на выходе} в качестве входного и выходного напряжения соответственно.

Без обратной связи или без обратной связи, затем

Связанные ресурсы:

• Руководство по программированию ПЛК для начинающих
• Станьте участником сайта по электротехнике и управлению
• Электронные устройства

Принимая коэффициент усиления системы в прямом тракте как A и β в качестве коэффициента обратной связи; с обратной связью, выходное напряжение системы:

Цепь обратной связи генератора

Где A _f — коэффициент усиления замкнутого контура

Генераторы генерируют непрерывную форму выходного напряжения на требуемой частоте со значениями катушек индуктивности, конденсаторов или резисторов, формирующих частотно-селективная LC-резонансная (резервуарная) сеть обратной связи. Частота генератора обычно регулируется с помощью настроенной или резонансной индуктивно-емкостной цепи, при этом результирующая выходная частота называется частотой колебаний. По этой причине обратная связь генератора становится реактивной. Фазовый угол обратной связи будет изменяться в зависимости от частоты, и это называется фазовым сдвигом. Для незатухающих колебаний должны быть выполнены определенные условия, в том числе:

• Коэффициент усиления контура должен быть равен или больше единицы
• Фазовый сдвиг контура должен быть равен нулю

Эти 2 условия для незатухающих колебаний называются критериями Баркгаузена.

Резонанс

Если постоянное напряжение с переменной частотой подается на цепь, состоящую из катушки индуктивности, конденсатора и резистора, то реактивное сопротивление как цепи конденсатор-резистор (RC), так и цепи катушка-резистор (RL) должно изменяться в обоих случаях. по амплитуде и фазе выходного сигнала по сравнению с входным сигналом. На высоких частотах реактивное сопротивление конденсатора очень низкое, и оно действует как короткое замыкание, в то время как реактивное сопротивление катушки индуктивности высокое и действует как разомкнутая цепь. На низких частотах все наоборот, то есть реактивное сопротивление конденсатора действует как разомкнутая цепь, а реактивное сопротивление катушки индуктивности — как короткое замыкание.

Между этими двумя границами комбинация катушки индуктивности и конденсатора создает настроенный или резонансный контур , который имеет резонансную частоту (f _r ), в которой емкостное и индуктивное сопротивления равны и компенсируют друг друга, оставляя только сопротивление цепи противодействует протеканию тока, и в результате этого фазовый сдвиг отсутствует, поскольку ток совпадает по фазе с напряжением.

Работа основного колебательного контура LC

Основной колебательный контур LC

Контур состоит из катушки индуктивности L и конденсатора C. Конденсатор накапливает энергию в виде электростатического поля, которое создает на нем потенциальное или статическое напряжение, тогда как катушка индуктивности накапливает свою энергию в форму магнитного поля.

Конденсатор заряжают до постоянного напряжения питания V, переводя переключатель в положение A. Когда конденсатор полностью заряжен, переключатель переводят в положение B, и теперь заряженный конденсатор подключается параллельно к катушке индуктивности. , поэтому конденсатор начинает разряжаться через катушку. Напряжение на C начинает падать, когда ток через катушку начинает расти. Нарастающий ток создает электромагнитное поле вокруг катушки, и когда C полностью разряжается, энергия, которая изначально хранилась в конденсаторе C в виде электростатического поля, теперь сохраняется в катушке индуктивности L в виде электромагнитного поля вокруг витков катушки.

Поскольку в цепи нет внешнего напряжения для поддержания тока внутри катушки, оно начинает падать, когда электромагнитное поле начинает разрушаться. В катушке индуцируется обратная ЭДС, т. е.

. Эта обратная ЭДС удерживает ток в исходном направлении. Этот ток теперь заряжает конденсатор C с полярностью, противоположной его первоначальному заряду. C продолжает заряжаться до тех пор, пока ток не упадет до нуля и электромагнитное поле катушки полностью не исчезнет. Энергия, первоначально введенная в цепь через переключатель, возвращается к конденсатору, который снова имеет электростатический потенциал, но уже противоположной полярности. Теперь конденсатор снова начинает разряжаться обратно через катушку, и весь процесс повторяется; с изменением полярности и продолжается, поскольку энергия передается туда и обратно, создавая синусоидальное напряжение переменного тока и форму волны тока.

Это колебательное действие передачи энергии от конденсатора C к дросселю L и наоборот продолжалось бы бесконечно, если бы в цепи не было потерь энергии. Но энергия теряется в сопротивлении катушки индуктивности, в диэлектрике конденсатора и в излучении цепи, поэтому колебания неуклонно уменьшаются, пока не исчезнут полностью. В практической LC-цепи амплитуда колебательного напряжения уменьшается на каждом полупериоде колебаний и в конечном итоге угасает до нуля. Когда это происходит, говорят, что колебания затухают. Коэффициент добротности схемы устанавливает величину демпфирования.

Частота колебательного напряжения зависит от значения индуктивности и емкости в LC-цепи. Мы знаем, что для возникновения резонанса как емкостное X _c , так и индуктивное X _L реактивные сопротивления должны быть равными и противоположными, чтобы компенсировать друг друга. В результате сопротивление в цепи остается противодействовать протеканию тока. Частота, при которой это происходит, определяется следующим образом:

Для поддержания колебаний, сохраняя амплитуду на постоянном уровне, в LC-контуре необходимо возмещать энергию, теряемую в каждом колебании. Количество замененной энергии должно быть равно количеству потерянной в каждом цикле. В противном случае, если количество замененной энергии слишком мало, амплитуда со временем уменьшится до нуля. Самый простой способ заменить эту энергию — взять часть выходного сигнала LC-цепи, усилить ее, а затем вернуть обратно в усиление LC-цепи. Этого можно добиться с помощью усилителя напряжения. Чтобы производить постоянные колебания, необходимо точно контролировать уровень энергии, возвращаемой обратно в LC-сеть. Для поддержания устойчивых колебаний общий коэффициент усиления схемы должен быть равен 1 или единице. Чуть меньше и колебания не начнутся или затухнут до нуля, больше колебания будут, но амплитуда будет обрезана питающими шинами, вызывая искажения.

Вы также можете прочитать: Компоненты, составляющие систему радиочастотной связи

Как биполярный транзистор используется в качестве усилителя LC-генератора

Биполярный соединительный транзистор (BJT) используется в качестве усилителя генератора, а настроенная LC-схема действует как усилитель нагрузка коллектора, как показано на схеме ниже:

Базовый транзистор LC-генератор

Вторая катушка L2 подключена между базой и эмиттером. Электромагнитное поле L2 взаимно связано с полем катушки L. Между двумя цепями существует взаимная индуктивность. Изменяющийся ток в одной цепи индуцирует за счет электромагнитной индукции потенциал в другой из-за действия трансформатора. Так как в настроенном контуре происходят колебания, электромагнитная энергия передается от катушки L к катушке L2 и между базой и эмиттером передатчика прикладывается напряжение той же частоты, что и в настроенном контуре. Таким образом, достигается необходимая автоматическая обратная связь. Величину обратной связи можно варьировать, изменяя связь между L и L2.
