Устройство заднего тормозного цилиндра: Устройство задних тормозных цилиндров 2101, 2102, 2103, 2106

Рабочий тормозной цилиндр — замена или ремонт?

Если выражение – «главное вовремя остановиться» в повседневном общении касается моральных принципов, то в контексте автотранспорта это выражение может затронуть материальный аспект жизни и здоровье автомобилиста.

В устройстве автомобиля нет второстепенных агрегатов, но тормозная система должна стать приоритетом в обслуживании и ремонте машины. В схеме работы гидравлических тормозов основными являются как главный, так и рабочий тормозной цилиндр. Давайте рассмотрим принцип работы, устройство, диагностику, ремонт и замену этого узла на примере распространенного автомобиля марки ВАЗ.

Содержание

• 1 Принцип работы
• 2 Устройство
• 3 Диагностика
• 4 Ремонтные работы
• 5 Замена неисправного цилиндра тормозов
• 6 Прокачка системы тормозов.

Принцип работы

Поступающая из главного, под давлением, тормозная жидкость воздействует на оба поршня в рабочем цилиндре, те, в свою очередь, сдавливают или разжимают тормозные колодки, что приводит к торможению. Передний контур тормозов дисковый, задний у многих авто — барабанного типа.

1. Передние суппорта.
2. Трубопровод, подводящий гидравлическую жидкость к передним колесам.
3. Задний трубопровод.
4. Вальцы задних колес.
5. Бачок.
6. Главный вальц.
7. Один из поршней.
8. Шток.
9. Педаль.

Устройство

Устройством передний суппорт и задний тормозной цилиндр автомобиля ВАЗ разнятся во внешнем виде корпуса и основных частей.
Устройство дискового тормоза состоит из таких основных деталей:

1 — Поршень.
2 — Пыльник.
3 — Уплотнительная манжета.
4 — Корпус суппорта.
6 — Воздушный штуцер.
7 — Пружины, прижимающие колодки.
12 — Колодки.

В устройстве тормоза барабанного типа применяются такие детали:

2 — Штуцер прокачки.
3, 11 — Пыльник.
4, 10 — Поршень.
6, 9 — Уплотнительная манжета поршня.
7 — Корпус.

Диагностика

О том, что приближается ремонт рабочего тормозного цилиндра, автомобилисту расскажут такие признаки:

• Неравномерное срабатывание колес при торможении, следствием чего может стать занос авто. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха.
• Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков.
• Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Заедающий поршень и тугая педаль еще не показатель для ремонта и замены рабочих цилиндров. Следует обратить внимание на толщину колодок, если их износ достиг максимума, это может спровоцировать заклинивание поршней, так как они практически не работают.

Изначально также может помочь исправить эти проблемы полная замена гидравлической жидкости или прокачка системы тормозов. Если эти действия не привели к положительному результату, требуется отремонтировать рабочий тормозной цилиндр, благо в продаже есть ремкоплект рабочего тормозного цилиндра, в набор которого, в зависимости от марки авто, входят: манжеты, поршень, пыльник и прочие составляющие.

Ремонтные работы

Разборка, ремонт и замена тормозного цилиндра автомобиля ВАЗ не представляет особой сложности. Приобретя необходимый ремкомплект рабочего тормозного цилиндра, откручиваем колесо и, отсоединив патрубки, снимаем неисправный цилиндр (более подробно схема демонтажа будет описана ниже).

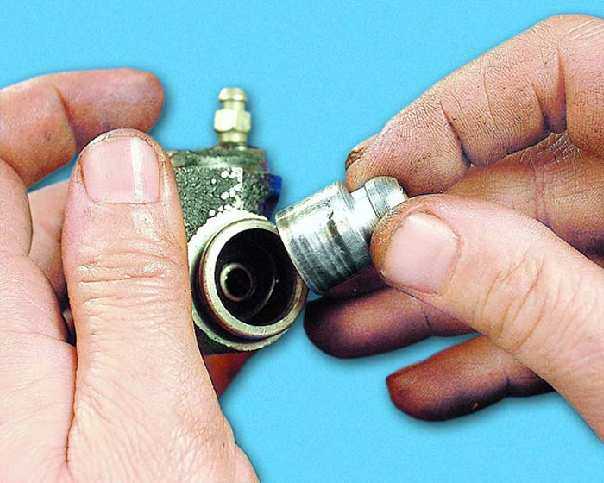

Для удобства, зажав корпус в тисках и сняв пыльник, получаем доступ к стопорному кольцу, фиксирующему поршень, после снятия которого, вынимаем все рабочие детали.

Произведя разборку корпуса нужно промыть всё тормозной жидкостью и осмотреть зеркало корпуса на предмет механических повреждений.

Если повреждений не выявлено, то, вскрыв ремкомплект рабочего тормозного цилиндра, произвести замену неисправных деталей.

Обязательным условием, в независимости от их состояния, является замена всех резиновых деталей входящих в ремкомплект рабочего тормозного цилиндра. В этот список входят: пыльник, манжета и прочее.

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборке колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза.

После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Прокачка системы тормозов.

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находиться с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

• правое заднее колесо;
• левое переднее колесо;
• левое заднее колесо;
• правое переднее колесо.

В любом случае заканчивать прокачку следует передним правым колесом.

В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

Также рекомендуем к просмотру видео по теме:

Как снять задний тормозной цилиндр на ВАЗ-2110 для замены

Ремонт тормозов автомобиля – это чрезвычайно важное дело, так как от его качественного выполнения зависит жизнь водителя и пассажиров. Часто бывает так, что мастера на СТО некачественно ремонтируют тормоза, банально забывая закручивать до упора болты. Именно по этой причине самостоятельная замена каких-либо частей тормозной системы так популярна. Кроме того, это позволяет сэкономить немалую сумму.

Содержание

• 1 Особенности тормозной системы на ВАЗ-2110
  • 1. 1 Признаки поломки тормозного цилиндра
• 2 Какой цилиндр лучше купить для замены?
• 3 Процесс замены цилиндра тормоза ВАЗ-2110
  • 3.1 Процесс установки нового цилиндра
  • 3.2 Прокачка
• 4 Выводы

Особенности тормозной системы на ВАЗ-2110

Тормоза на ВАЗ-2110 имеют диагональное разделение контуров.

Устройство тормозной системы ВАЗ-2110.

Это позволяет при выходе из строя одного тормозного контура обойтись только его ремонтом. Часто автовладельцам приходится менять цилиндр тормозной на одном из задних колёс. Первая проблема, с которой сталкиваются начинающие автолюбители – найти расположение этого самого цилиндра. Для того чтобы его увидеть, достаточно снять барабан тормоза.

Месторасположение тормозного цилиндра.

Именно тормозной цилиндр толкает колодки, заставляя их прижиматься к стенкам барабана.

Признаки поломки тормозного цилиндра

Неисправность цилиндра заднего колеса можно обнаружить следующим образом:

1. Колесо перестало тормозить.
2. Колесо клинит или подклинивает.
3. Тормозной цилиндр течёт.

Если первые два пункта достаточно очевидны, и неисправность цилиндра можно определить визуально, то в третьем случае всё гораздо сложнее.

Потеки тормозной жидкости на внутренней стороне колеса.

Течь цилиндра рано или поздно приведёт к его заклиниванию, а если это случится в дороге, то крупных неприятностей не избежать. Чтобы обнаружить течь, требуется обращать внимание на косвенные признаки. Если на колесе видны потёки тормозной жидкости, а сама эта жидкость очень быстро кончается, нужно срочно снимать заднее колесо и барабан.

Не всегда потёки на колесе означают поломку цилиндра заднего тормоза. Чаще всего, это тормозной шланг, который лопнул или перетёрся.

Какой цилиндр лучше купить для замены?

Задний тормозной цилиндр от компании Kraft.

Если вы точно для себя решили, что не будете обращаться для ремонта на станцию технического обслуживания, то необходимую для ремонта запчасть нужно будет купить в автомагазине. Так как запчасти для отечественных автомобилей стоят недорого, проблем при покупке не возникнет.

При покупке можно купить как оригинал, который имеет артикул 21050-3502040-00, так и «неоригинал» другой фирмы. В отличие от запчастей к иномаркам, где оригинальная запчасть всегда лучше, ситуация с запчастями для ВАЗ противоположная. Часто бывает так, что неоригинальные запчасти оказываются более качественными, чем оригинал.

Процесс замены цилиндра тормоза ВАЗ-2110

Если причина неработающих тормозов на одном из задних колёс определена, то нужно приступать к процессу замены. Сначала требуется демонтировать старую деталь. Это происходит следующим образом:

1. Сначала требуется снять заднее колесо.

   Откручиваем колесо, поддомкратив автомобиль и подставив под днище дополнительную подпорку.

2. Далее снимается барабан и достаются колодки.

   Отворачиваем установочные штифты и снимаем барабан.

   Снимаем пружины, наконечник троса и извлекаем колодки.

3. Самое ответственное дело – это отсоединение трубки тормозной магистрали. При этом процессе «тормозуха» сразу же начнёт выливаться, поэтому желательно закрыть трубку колпачком штуцера.
4. Перед снятием трубки, необходимо вывернуть штуцер. Желательно для этого использовать специальный ключ.

   Наконечник тормозной трубки лучше отворачивать ключом с разрезом.

5. После снятия штуцера, выкручивается трубка. Перед тем, как закрыть её колпачком от штуцера, необходимо проверить состояние этого самого колпачка. Если он треснут или повреждён – его следует обязательно заменить новым.

   Снимаем трубку.

   И сразу надеваем защитный колпачок.

6. После заглушки трубки нужно отвернуть два болта и снять старый цилиндр тормоза заднего колеса.

   Болты крепления тормозного цилиндра удобнее отворачивать головкой с трещеткой.

При работе с штуцерами и трубками главное не сорвать резьбу, иначе придётся менять и их.

Старый тормозной цилиндр.

Если детали будут плохо откручиваться, лучше обильно опрыскать их жидкостью WD-40. При вращении гаек, нужно следить чтобы они вращались без трубок. Если трубка будет поворачиваться вместе с гайкой, значит она заржавела и прикорела к гайке. Такая деталь не допускается к эксплуатации и подлежит замене.

Процесс установки нового цилиндра

Все детали в «тормозухе».

Моем всё и сушим.

Перед тем, как начать процедуру установки цилиндра, нужно в обязательном порядке зачистить весь механизм тормоза заднего колеса от грязи. Если уж пришлось залезть в барабан, то нужно внимательно осмотреть его состояние, заодно осмотрев и колодки. В случае износа, их необходимо заменить.

Прокачка

Обязательной процедурой после установки нового цилиндра является прокачка тормозов. Если это не сделать, то автомобиль будет тормозить весьма посредственно, так как в системе останется воздух.

Прокачиваем тормоза и доливаем жидкость в расширительный бачок.

Выводы

Процесс замены тормозного цилиндра – процедура несложная. Главное при этом не сорвать трубки и штуцера.
