Что такое ШРУС автомобиля, возможные поломки и способы их устранения

Сегодня мы проговорим про ШРУС автомобиля, для чего он нужен, его устройство и принцип работы.

Сделать приводными колеса автомобиля, имеющие независимую подвеску, было бы невозможно без использования особых сочленений, способных передавать вращение без потерь от коробки передач к ведущим колесам даже при значительных углах между элементами сочленения.

Попытка использовать шарниры неравных угловых скоростей, примером которых могут служить рулевой шарнир или шарнир карданного вала, успехом не увенчались. Они просто не могли передавать вращение при значительных углах.

Также при больших углах элементы шарнира испытывали сильные нагрузки, что приводило к быстрому выходу его из строя.

Выходом из ситуации стало создание шарниров равных угловых скоростей, они же ШРУСы, «Гранаты».

ШРУС – сочленение в приводе ведущих колес, имеющих независимую подвеску, позволяющих совершать передачу вращения без потерь с углом до 70 град. между осями.

Первые шарниры такого типа появились еще в 20-годах прошедшего века.

Типы шарниров равных угловых скоростей

Шарниров равных угловых скоростей, как было создано, несколько, и все они в той или иной мере использовались на автотранспорте.

Одним из таких сочленений является «Тракта».

Состоит он из втулок и фасонных кулаков, каждого из элементов – по два.

На основе данного шарнира позже был создан кулачково-дисковый шарнир, состоящий из вилок, кулаков и диска. Эти сочленения зачастую устанавливаются на грузовики.

Еще одним ШРУСом является «Веисс» — шариковый шарнир с делительными канавками.

Состоит он из кулаков, рабочих шариков, центрирующего шарика и фиксаторов штифтового типа.

Следующий шарнир имеет название «Рцеппа». Этот шариковый ШРУС состоит из обойм, рабочих шариков и делительного рычага.

Самое большее распространение на легковых авто получил ШРУС «Бирфильд». Данный ШРУС тоже является шариковым, с делительными канавками. Состоит он из двух обойм, сепаратора и шариков. В дальнейшем рассматривать будет его.

На каждый приводной вал устанавливается по два ШРУСа – внешний и внутренний.

Внешний ШРУС.

Обеспечивает передачу вращения даже под углом, в случае ШРУСа «Бирфильд» — это до 45 град. Но в результате смены углов, приводной вал обязан менять свою длину.

На современных авто это обеспечивает еще один тип ШРУСа – GKN (смотрите рисунок выше).

Конструктивно он схож с «Бирфильд», но имеет удлиненную внешнюю обойму, что позволяет внутренней, соединенной с приводным валом, перемещаться внутри внешней обоймы.

Важно почитать: Замена пыльника внутреннего ШРУСа на популярных моделях автомобилей.

Но это влияет на величину угла между осями, у GKN угол не превышает 20 град.

Конструкция и принцип работы

Более подробную конструкцию и принцип работы ШРУСов рассмотрим на примере авто ВАЗ-2199.

Данное авто обладает передним приводом, поэтому в конструкции привода задействованы ШРУСы.

Внешний элемент у этого авто выполнен по типу «Бирфильд».

На конце приводного вала, идущего от коробки передач, имеется внутренняя обойма с 6 канавками.

Внешняя обойма на внутренней поверхности имеет канавки. Сама обойма соединена с валом, на котором имеются шлицы, вставляющиеся в ступицу колеса.

Читайте также:

Внутренняя обойма входит во внешнюю и в имеющиеся канавки обеих обойм помещены металлические рабочие шарики. Чтобы шарики не выпадали, они вставлены в сепаратор.

Работает этот ШРУС так: при движении колесо за счет независимой подвески постоянно перемещается относительно кузова авто, при этом угол между приводным валом и валом, вставленным в ступицу, постоянно изменяется из-за неровностей дороги.

Шарики, перемещаясь по канавкам, обеспечивают постоянную передачу вращения при смене угла.

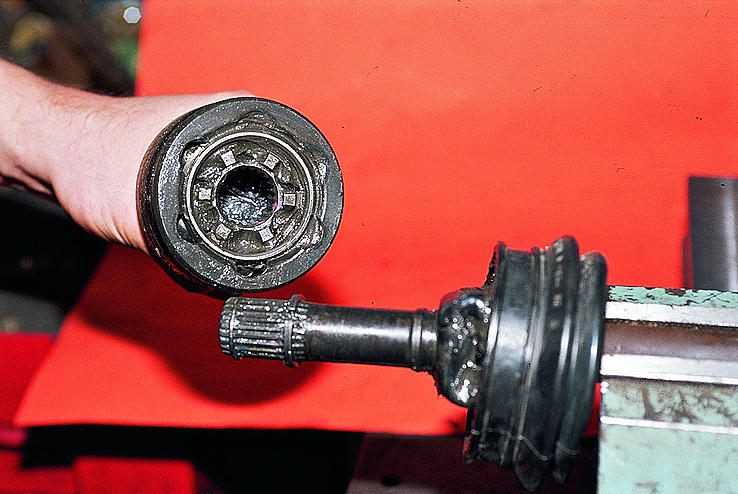

Конструкция внутренней «гранаты», которая у данного авто имеет тип GKN, та же, что и внешней, но внешняя обойма несколько длиннее, это и обеспечивает изменение длины приводного вала.

Наезжая на кочку, угол на внешнем ШРУСе меняется, а само колесо идет вверх. При этом смена угла влияет на длину самого приводного вала.

В случае применения GKN ШРУСа, внутренняя обойма вместе с шариками может заходить вглубь внешней обоймы, тем самым изменяется длина вала.

Конструкция шариковых шарниров с делительными канавками очень надежна, но при одном условии. Они очень чувствительны к загрязнению.

Попадание внутрь «гранаты» пыли и песка приводит к ускоренному износу канавок и шариков.

Поэтому внутренние элементы данного сочленения должны быть прикрыты пыльниками.

Повреждение пыльника приведет к вытеканию смазки ШРУСа и попаданию внутрь песка.

Выявить проблему с данными элементами очень просто – при полном повороте колес и начале движения со стороны приводных колес будут слышны характерные щелчки.

ВАЖНО ЗНАТЬ: Почему хрустит ШРУС, диагностика и устранение неисправностей.

Выбор шарнира

Выбор нового ШРУСа, при обнаружении выхода старого из строя – дело серьезное.

Приобретать нужно только сертифицированные элементы хоть и стоимость их может быть дороже, но это исключит возможность приобретения восстановленного шарнира или сделанного с несоответствующего материала.

Сразу же следует проверить пыльники на наличие повреждений.

Если покупка «гранаты» производится для иномарки, то важно учитывать также и технические характеристики силовой установки.

Ведь на зарубежное авто может устанавливаться несколько типов силовых установок, с разными мощностными показателями.

Если не брать это в расчет, то возможно, что новый ШРУС будет не рассчитан на работу с двигателем, который установленный на конкретную марку машины.

Как отремонтировать шрус своими руками

Содержание статьи:

1. Причины неисправности ШРУСа
2. Какие бывают неисправности ШРУСа
3. Как проверить исправность ШРУСа
4. Замена ШРУСа своими руками
5. Порядок замены ШРУСа.
6. Заключение

ШРУС: его ремонт и замена своими силами. Сегодня поговорим о ШРУСе. Что это такое и как его отремонтировать?

Любой автолюбитель знает, что механика автомобиля довольно сложна в обслуживании. Поэтому почти все водители обращаются в сервисные центры и станции технического обслуживания. Давайте попытаемся разобраться лишь в малой части этого сложного механизма и попробуем своими силами и руками устранить неисправность.

Устройство автомобиля предполагает нахождение в нём шарнира угловых скоростей. Этот элемент известен как ШРУС. Он несёт не малую нагрузку, а именно: ШРУС должен очень качественно передать крутящий момент от коробки передач к колёсам авто. Понятно, что при повороте автомобиль каждым колесом делает свой радиус. Поэтому ШРУС устроен таким образом, что эти углы поворота никак не сказываются на движении автомобиля.

В процессе работы удобнее будет приподнять автомобиль. Есть 4 простых и рабочих способа, узнай как поднять автомобиль в гараже без ямы

Если точно сказать, то приводной вал авто соединён с АКПП через внутренний ШРУС, а колёсная ступица соединяется с наружным ШРУСом. Не очень опытные автовладельцы считают, что внутренний и наружный ШРУС устроены одинаково, Тем не менее, это не так. Эти узлы подвержены различным нагрузкам и режимам работы. Неисправности их отличаются друг от друга.

ШРУС ремонт и замена своими силами

Шарнир равных угловых скоростей, а попросту ШРУС – пожалуй, основной узел авто. Что он делает? Автомобиль имеет ведущие колёса и полуось. Так вот ШРУС передаёт крутящий момент на эти части машины. Автомобиль оснащён двумя ШРУСами. Один из них находится с внутренней части авто, около АКПП (внутренний ШРУС), а другой – с противоположной стороны колеса (внешний ШРУС). Механика ШРУСа сложна.

Она включает в себя комплектующие:

• Сепаратор с шариками
• Внутренняя обойма
• Сфера

Всякий механизм автомобиля со временем изнашивается. То же самое происходит и с шарниром. Потребуется его профилактика или замена. Чтобы заменить этот узел, необходимо проверить его работоспособность. Это удобно делать на площадке с круговым движением. Заезжаем на площадку и выкручиваем руль по максимуму. Потихоньку двигаемся. Руль, находясь в таком положении, даёт максимальный прогиб полуосей, и неисправный шарнир издаст хруст.

Причины неисправности ШРУСа

Причины поломки ШРУСА

Их может быть достаточно, но некоторые их них возникают по вине водителя, а некоторые по вине производителя:

• Нет смазки в шарнире (истирание металла велико)
• Неверная установка шарнира
• Произошло повреждение пыльника, и в образовавшиеся отверстия попадает влага и абразив с дороги
• Была выполнена буксировка тяжелогружёного прицепа
• Скоростная езда по бездорожью
• Детали ШРУСа не надлежащего качества (неоригинальные)
• Возможное ДТП или наезд на препятствие
• Шаровые опоры имеют большой зазор, и нагрузка переходит на ШРУС.

Какие бывают неисправности ШРУСа

Если вы услышите при движении посторонний шум и хруст, то узел шарнира неисправен, а это может вызвать отказ в работе механики авто, и домой возможно вернуться только при помощи эвакуатора. Самое главное вовремя и оперативно отреагировать на поломку.

Что выбрать для езды зимой: шипованную резину или «липучку»

Как проверить исправность ШРУСа

🔴 Как проверить исправность ШРУСа 🛠 Всё о ремонте авто своими руками

Смотрите это видео на YouTube

Внешний шарнир проверить несложно. Это езда по площадке с повёрнутым на максимум рулём. Внутренний ШРУС, потребует специального оборудования. Автомобиль поднимают подъёмником или домкратом так, чтобы ведущие колёса свободно вращались. Поверните ключ в замке зажигания и установите любую скорость. Внутренний ШРУС, если неисправен, хрустит и скрипит.

Замена ШРУСа своими руками

Чтобы заменить шарнир своими силами, нам понадобятся:

• Смазка на основе молибдена
• Зубило
• Пыльник
• Гайка крепления самого шарнира
• Выколотка
• Набор гаечных ключей
• Съёмник рулевых тяг
• Баллонный ключ
• Домкрат
• Монтировка
• Молоток
• Подпорка

Выполнять такую работу необходимо вдвоём, поэтому понадобится напарник, готовый работать с вами.

Порядок замены ШРУСа.

Для осмотра заезжайте на яму и включайте ручной тормоз. Ослабьте гайки в тех местах, где крепится переднее колесо и поднимите машину при помощи домкрата, не забудьте подложить под неё специальную страховочную подпорку. Окончательно демонтируйте переднее колесо. Ваш напарник удерживает педаль тормоза, чтобы исключить прокручивание второго колеса. Открутите гайку, которая держит полуось, а также крепление шаровой опоры и снимите опору.

Осмотрите поворотный кулак и выньте из него палец, удалите грязь с приводного вала, ослабляя хомуты. Далее. Пыльники шарнира сдвиньте по валу и открутите гайку, которая крепит рулевую тягу к поворотному кулаку. Отсоедините тягу от поворотного кулака и с усилием подайте на себя ступицу колеса. Когда она сойдёт со шлицов полуоси, извлекайте ШРУС из АКПП, используя монтировку. Монтировку нельзя вставлять глубоко, иначе можно разорвать сальник.

Если вы производите замену двух шарниров сразу, то в коробку передач поместите что-либо мягкое, подобие куска резины или остаток шланга. Для чего? Полуоси сместятся, и в них сложно будет вставить шлицы нового ШРУСа. Затем снимите стопорное кольцо с полуоси, используя выколотку, сбейте шарнир с приводного вала. Сняв шарнир, осмотрите его. Возможно, что он не сломан, а всего-навсего в него попала грязь — порвался пыльник. Тогда замену производить не надо.

Просто проведите профилактику. Промойте шарнир бензином для удаления грязи и старой смазки. Нанесите смазку на шарики и шлицы. Сборку шарнира проведите согласно разборке. Очень важно не потерять и поставить заглушку из пластика на вал при установке внутреннего шарнира. ШРУС, который касается коробки передач, не должен иметь зазоров с полуосевой шестернёй. Осадите его молотком, подложив мягкую прокладку.

Стопорные кольца обязательно должны быть новыми, как и гайка полуоси. Не используйте старые! Гайка не открутится, если её край осадить зубилом.

🔴 Порядок замены ШРУСана Mazda 6 🛠 Всё о ремонте авто своими руками

Смотрите это видео на YouTube

Заключение

Многие автолюбители прибегают к услугам автосервиса и различных ремонтных мастерских. Если у вас будет желание более подробно вникнуть в механическую часть автомобиля, и «лежат руки» к ремонту своего авто, то выполнить ремонт или замену ШРУСов вполне реально. Только не забудьте пригласить друга или напарника для помощи в этом несложном деле.

Держите свою машину в порядке и если ваш автомобиль не в лучшей форме: необходимо менять крылья или пороги, рассмотрите ремонт машины стекловолокном, это просто и экономичный способ залатать ржавые места.

4 признака неисправного ШРУСа (и стоимость его замены)

11
акции

Современные транспортные средства представляют собой точно настроенное оборудование, состоящее из большого количества отдельных компонентов, каждый из которых должен работать безупречно, чтобы обеспечить надлежащую работу. Если какой-либо из этих компонентов выйдет из строя, может возникнуть ряд серьезных механических проблем.

Одним из таких ценных компонентов, который должен функционировать безупречно, является ось CV (постоянная скорость). Автомобили с передним приводом полагаются на пару осей CV для передачи мощности от трансмиссии агрегата на каждое независимое ведущее колесо. Таким образом, оси CV транспортного средства необходимо поддерживать в оптимальном состоянии.

К сожалению, мосты CV иногда подвержены механическим повреждениям, особенно когда их шарниры становятся сухими и недостаточно смазанными. Когда эти соединения начинают выходить из строя, часто возникает ряд тревожных симптомов, вызывающих достаточную тревогу у большинства автомобилистов.

Читайте дальше, чтобы узнать больше о признаках и симптомах неисправности ШРУСа, а также о том, как действовать в такой ситуации, если она возникнет в будущем.

См. также – 7 признаков проблем с коробкой передач

Содержание

Что такое ШРУС?

Шарнир равных угловых скоростей, также известный как полуось, отвечает за распределение мощности от трансмиссии автомобиля к его ведущим колесам в автомобилях с передним приводом. Переднеприводный автомобиль имеет 2 независимых карданных вала, один из которых расположен между трансмиссией автомобиля и каждым передним колесом.

Истинная ценность ШРУСа заключается в его способности изгибаться и сочленяться при движении подвески автомобиля вверх и вниз. Это достигается, при этом продолжая подавать мощность на каждое ведущее колесо.

Для поддержания такого уровня артикуляции каждое отдельное соединение должно оставаться смазанным и свободным от загрязнений.

Это достигается за счет использования специального резинового чехла с диафрагмой в форме аккордеона. Смазка поддерживается внутри этого ботинка все время, при условии, что сам ботинок поддерживается в оптимальной форме.

Симптомы неисправности ШРУСа

Плохой или неисправный ШРУС часто сопровождается одним или несколькими вторичными симптомами. Научиться распознавать эти симптомы может оказаться необходимым при попытке диагностировать проблему, тем самым возвращая автомобиль в эксплуатацию как можно быстрее.

Ниже приведены несколько наиболее распространенных симптомов, связанных с отказом ШРУСа.

Прочтите также – Симптомы неисправности рычага подвески

1. Необычные щелчки

Одним из распространенных симптомов, связанных с неисправностью ШРУСа, является щелкающий шум, наиболее выраженный при прохождении поворотов.

Интенсивность этого звука со временем только усиливается, и в определенные моменты времени он становится особенно заметным для тех, кто находится в непосредственной близости от пострадавшего автомобиля.

2. Вибрация на скорости

В некоторых случаях поврежденный ШРУС может вызывать заметную вибрацию при движении со скоростью более 40 миль в час. Хотя этот конкретный симптом проявляется не во всех случаях, он, как правило, достаточно заметен, чтобы привлечь внимание.

3. Вытесненная смазка

Вытесненная смазка в нише колеса автомобиля и в области ходовой части является еще одним признаком проблем с ШРУСом. В таких случаях это «выплескивание» смазки указывает на сломанный пыльник ШРУСа.

При достаточно раннем обнаружении поврежденный ботинок можно просто заменить. Однако дальнейшая эксплуатация автомобиля без замены со временем приведет к повреждению пораженного ШРУСа.

4. Стук при повороте

Подобно упомянутому выше щелчку, сильно изношенный ШРУС может фактически издавать своего рода стук, который становится совершенно очевидным для автомобилистов.

Опять же, этот шум будет только усиливаться с каждой пройденной милей и должен быть устранен как можно скорее.

Читайте также – 4 признака неисправности поперечной рулевой тяги

Что вызывает отказ/повреждение ШРУСа?

Наиболее распространенной причиной выхода из строя ШРУСа является износ соответствующего пыльника, который охватывает такой шарнир. Когда пыльник ШРУСа повреждается, вся смазка, содержащаяся внутри, быстро рассеивается. Это, в свою очередь, вызывает сухость и заедание ШРУСа.

Кроме того, поврежденный пыльник ШРУСа позволяет загрязняющим веществам, таким как дорожный мусор, вступать в контакт с самим шарниром.

ШРУСы также подвержены ускоренному износу при установке под экстремальными углами. Это чаще всего наблюдается в случае с поднятыми автомобилями, которые обычно оснащены компонентами подвески послепродажного обслуживания.

Как определить, какой ШРУС неисправен

Есть несколько способов определить, какой из ШРУСов автомобиля неисправен. Во-первых, тщательный визуальный осмотр.

Следует внимательно осмотреть внутренние или внешние чехлы на любой из осей CV на наличие повреждений. Кроме того, также важно проверить наличие признаков свежей смазки, которая была сброшена с любого из этих башмаков.

В качестве альтернативы переднюю часть автомобиля можно поднять и поддержать, чтобы можно было проверить наличие избыточного люфта в отдельных ШРУСах. На приподнятом автомобиле каждое переднее колесо может провернуться при попытке провернуть вал CV вручную в противоположном направлении.

В любом поврежденном ШРУСе должен ощущаться избыточный свободный ход.

Неисправный ШРУС и неисправный ступичный подшипник

Наиболее распространенное различие между неисправным колесным подшипником и неисправным ШРУСом заключается в типе шума, создаваемого каждым механическим отказом.

В большинстве случаев изношенный или неисправный ступичный подшипник издает рев или рычание, а поврежденный ШРУС издает шум, который лучше всего описать как своего рода щелканье. Кроме того, шум, создаваемый выходом из строя ступичного подшипника, чаще всего слышен из кабины автомобиля.

В некоторых случаях неисправный ШРУС может вызвать тряску или вибрацию колеса автомобиля, особенно на скорости более 40 миль в час. Напротив, неисправный подшипник колеса редко вызывает вибрацию такого типа.

Стоимость замены ШРУСа

Стоимость замены неисправного ШРУСа часто варьируется от одного автомобиля к другому. Это связано с различиями в оплачиваемом рабочем времени, которое применяется к ремонту этого типа в каждом конкретном случае.

Фактическая стоимость замены ШРУСа также имеет тенденцию варьироваться в зависимости от почасовой оплаты труда в мастерской и стоимости деталей, связанных с выполнением такой работы.

Тем не менее, стоимость замены ШРУСа обычно находится в пределах 200-800 долларов США, при этом где-то около 450 долларов США является хорошей средней цифрой. Как правило, цена труда составляет гораздо большую часть этих затрат, чем цена деталей.0003

Следует ли заменять ШРУСы парами?

Всегда рекомендуется заменять ШРУСы или оси ШРУС парами. Это связано с тем, что в большинстве случаев каждая из двух осей транспортного средства подвергается примерно одинаковому износу в течение заданного периода времени.

Хотя верно, что одна конкретная ось может показать явные признаки надвигающегося отказа первой, можно поспорить на хорошие деньги, что противоположная ось не сильно отстает.

Замена обоих ШРУСов в тандеме может сэкономить значительное количество времени и денег в случае выхода из строя не замененной оси или шарнира в течение нескольких недель или месяцев после замены противоположного узла.

Эта практика устранит ненужные простои автомобиля и позволит вам оставаться в дороге.

• Автор
• Последние сообщения

Стив Купер

Владелец журнала Auto Trends Magazine

Стив является бывшим сертифицированным техником ASE и имеет степень в области технологий автомобильного обслуживания в Weber State. Когда он не ищет 10-миллиметровую головку в своем гараже, он наслаждается хорошим барбекю с семьей и друзьями.

Последние сообщения Стива Купера (посмотреть все)

11
акции

Замена ШРУСа | Гаечный ключ

Получить бесплатное предложение

Главная > Услуги > Замена ШРУСа

Мобильная замена ШРУСа дома или в офисе

Каждый переднеприводный автомобиль на дороге имеет шарниры равных угловых скоростей, широко известные как ШРУСы, на обоих
стороны приводных валов. Когда эти шарниры изнашиваются, вашему автомобилю потребуется замена ШРУСа.

Что такое замена ШРУСа?

Наружные ШРУСы соединяют ведущие валы с коробкой передач, а внутренние ШРУСы соединяют эти валы с коробкой передач автомобиля.
колеса. Довольно много полноприводных и заднеприводных автомобилей, и даже некоторые грузовики, также используют ШРУСы. резюме
работа шарнира состоит в том, чтобы направлять крутящий момент от коробки передач к колесам автомобиля на стабильной скорости, позволяя
постоянные колебания подвески вверх-вниз. ШРУСы смазываются консистентной смазкой и защищаются специальными
сапоги. Если эти сапоги изнашиваются, смазка начинает вытекать, а грязь и влага могут попасть внутрь.
разрушение ШРУСов. В этом случае вашему автомобилю потребуется замена ШРУСа. Когда вы связываетесь с Wrench, мы
направит к вам мобильного механика, будь то дом или офис, и на основании диагностики мы
Оставьте заявку на замену ШРУСа вашего автомобиля.

Симптомы, указывающие на необходимость замены ШРУСа

Смазка, просачивающаяся из разрыва или трещины в пыльнике, является первым признаком того, что вашему автомобилю вскоре может понадобиться ШРУС
замена. На раннем этапе дальнейшее повреждение можно предотвратить заменой защитных чехлов, но так как ШРУС
ухудшается, вы начнете видеть брызги темной смазки на внутреннем ободе колеса и вокруг внутренней части
приводной вал автомобиля. Если продолжать водить машину в таком состоянии, ШРУС со временем изнашивается и
полностью выходит из строя, что приводит к неработоспособности автомобиля. Как только внутренний ШРУС выйдет из строя, автомобиль будет вздрагивать или трястись.
из стороны в сторону при ускорении. Изношенный ШРУС также может стать причиной лязга при переключении с Drive на
Задний ход.

Можно ли заменить ШРУС самостоятельно?

Если вы действительно хотите попробовать самостоятельно заменить чехол ШРУСа или даже вал, вам потребуются различные
специальные инструменты. Контргайка или ступичная гайка будут закручены очень туго, поэтому вам понадобится
или сильный динамометрический ключ и головка подходящего размера, чтобы ослабить его. Имейте в виду, что нижний шаровой шарнир
тоже надо снимать — а без нужного оборудования это крайне сложно.
