Выхлопная система автомобиля намного сложнее, чем кажется на первый взгляд. В современных моделях конструкция может состоять из четырех и более крупных компонентов (и большого числа более мелких). Выпускной коллектор, катализатор, резонатор (так называемый средний глушитель), и наконец, большой глушитель. Каждый элемент играет свою роль, и работает в комплексе с остальными частями. Нарушение работы любого компонента влечет за собой рассогласование всей системы. Для понимания принципа работы глушителя, необходимо знать, для чего нужен резонатор. Это поможет вовремя определить неисправность и обратиться в профильный сервис.

Рассмотрим устройство резонатора

Назначение этого элемента — первичная обработка выхлопа. Сформированный выпускным коллектором поток отработанных газов, проходит очистку в катализаторе и попадает в камеру резонатора. Средняя часть глушителя представляет собой полый цилиндр, внутри которого размещены перегородки и (или) перфорированные трубки разного диаметра. За счет большой площади металла происходит эффективный отвод тепла (первичное охлаждение). При движении по сложному лабиринту из перегородок ритмичные волны выхлопа направляются навстречу друг другу. При этом гасится их скорость, и происходить значительное снижение шума потока.

Резонаторы для автомобилей рассчитываются под конкретный двигатель, или группу моторов, с определенными характеристиками. Установка элемента от другой машины приводит к нарушению ритма отвода газов и снижению эффективности системы выхлопа. Тем не менее, замена штатного компонента возможна. Специалисты СТО «Ваш глушитель» подберут универсальный резонатор для любого автомобиля, при сохранении основных характеристик.

Некоторые автовладельцы по совету коллег из гаражного кооператива, удаляют средний глушитель. Выхлопная система без резонатора увеличивает нагрузку на основную банку, что гарантированно приводит к ускоренному износу. К тому же звук выхлопа в таком случае тоже меняется, не всегда в сторону улучшения.

Выхлопные резонаторы — типичные поломки и причины неисправностей

Этот компонент подвержен критическим нагрузкам, поскольку принимает на себя давление и температуру необработанного потока выхлопа. Поэтому внутренние перегородки могут прогореть и разрушиться, особенно при использовании некачественного топлива. В этом случае движение газов будет хаотичным, что проявляется в неприятном звуке и повышении температуры выхлопа.

Корпус подвержен коррозии, в том числе химической, при воздействии реагентов на зимних дорогах. Прогоревшие отверстия так же приводят к нарушению работоспособности.

В случае поломки резонатора обращайтесь в сервис «Ваш глушитель». Мы найдем решение, оптимальное по цене и качеству.

Тюнинг

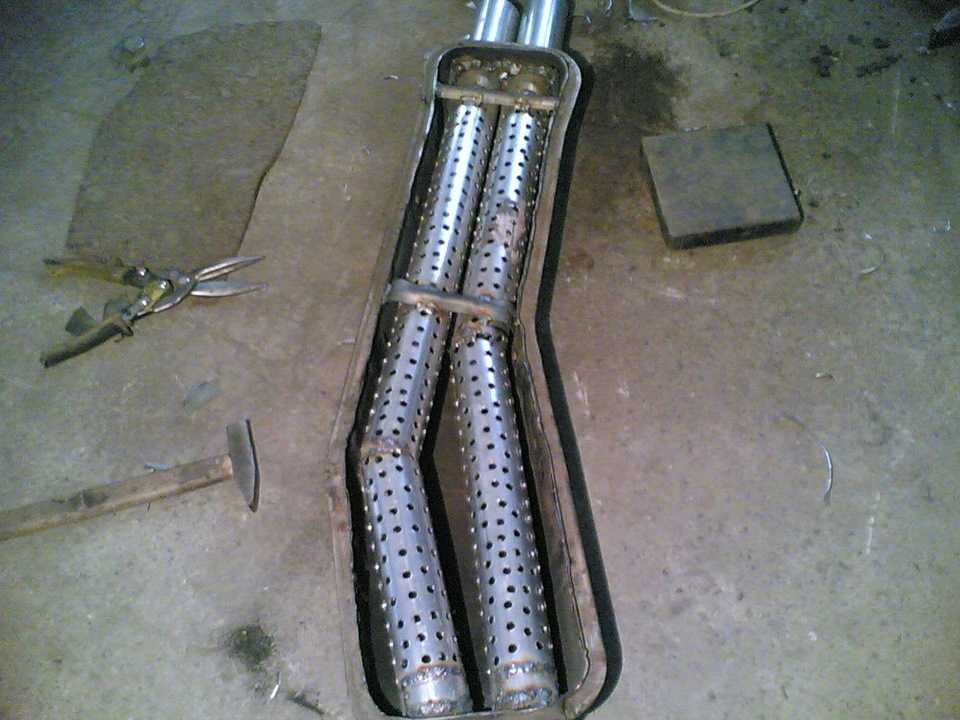

Несмотря на свою полезность и важную роль в системе отвода отработавших газов, резонатор частично снижает мощность двигателя. Вся выхлопная система — это компромисс между эффективностью и комфортом работы. Если Вы готовы к увеличению громкости выхлопа, можно установить прямоточный резонатор. В нем уменьшено количество перегородок, либо они отсутствуют вовсе. При такой модернизации необходим точный расчет параметров прямотока.

Самостоятельная замена может привести к серьезным нарушениям отлаженного механизма. Поэтому следует обратиться к специалистам. Мастера сервиса «Ваш глушитель» профессионально отремонтируют или поменяют резонатор выхлопной системы, без ухудшения качества работы двигателя.

Резонатор: назначение, устройство и виды

Резонатор является одной из составляющих выхлопной системы автомобиля. Визуально напоминает уменьшенный глушитель, но им не является — это две разные детали с перекликающимся функционалом.

Изделие пусть и считается важным элементом выхлопа, но порой встречаются компоновки, где резонатора нет.
Если за начальную точку взять двигатель и направляться к выходу выпускного тракта, то глушитель будет находиться с самого края. А резонатор располагается до него, ближе к мотору.

Предназначение

Основные функция этой детали, несмотря на внешние сходства с глушителем, не очевидные:

обеспечение своевременного отвода продуктов сгорания из двигателя, чтобы образовалось место для поступления рабочей смеси;
снижение температуры выходящих газов (с начальных 700-800 градусов по Цельсию до 300-400). Таким образом продлевается срок эксплуатации глушителя, испытывающего меньшие тепловые нагрузки;
компенсация импульсов, возникающих из-за сгорания топлива —газы выводятся потоком, встречая минимум сопротивления (отсюда и пошло название «резонатор»).

Помимо вышеперечисленного, изделие уменьшает уровень шума, исходящего от работающего мотора. Но подавляет в основном низкие частоты — если снять резонатор и завести автомобиль, то появятся «басовые нотки».

Строение

Форма, точная комплектация и габариты данного элемента варьируются в зависимости от конкретного автомобиля. Все параметры подбираются в индивидуальном порядке, чтобы расход топлива, шум и мощность мотора пребывали в балансе.

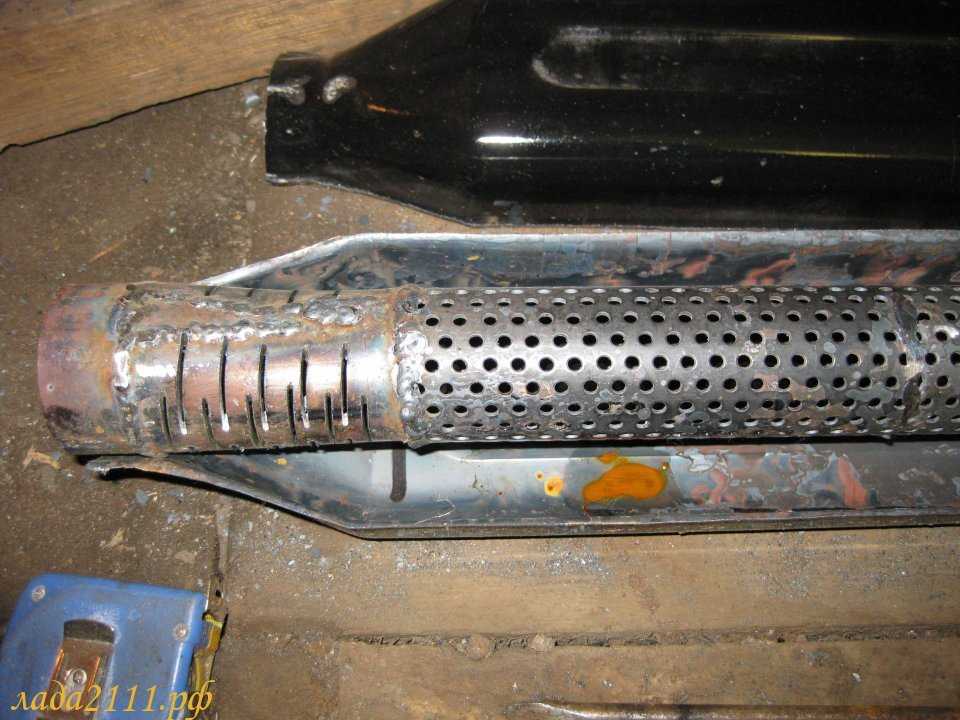

Однако обобщенно описать строение резонатора можно — представляет собой полую трубу, закованную в герметичный металлический корпус (банка/цилиндр). С одного ее конца газообразная смесь поступает, а с другого, проходя через многоуровневое строение детали, перенаправляется в глушитель. Труба просверлена по всей длине в пределах «банки». Перфорационные отверстия необходимы для разделения потока газов.

Внутреннее пространство разделяется поперечными перегородками на несколько и более камер. Они отличаются между собой по объему, благодаря чему выполняется периодическое расширение/сужение потока продуктов сгорания, компенсирующее пульсации.

Разновидности

Основным методом классификации резонаторов выступает тип двигателя, для которого они предназначены. Он попутно позволяет примерно определить степень практической пользы детали:

Двухтактные — резонатор в этом случае выступает важной частью выхлопной системы. При его отсутствии снизятся характеристики мощности мотора и поднимается расход топлива.
Четырехтактные — наличие данного изделия для таких силовых механизмов является сдерживающим фактором, ограничивающим предельные технические возможности двигателя. При демонтаже резонатора мощность вырастет на 2 процента,но взамен увеличится вред, наносимый экологии — повысится выброс вредных веществ.

Стоит отметить, что указанный метод разделения на категории достаточно размытый. Ведь резонаторы между собой отличаются по комплектации и размерам.

Проверка работоспособности

При вышедшем из строя или некорректно функционирующем резонаторе зачастую наблюдаются следующие явления:

запах выхлопа в салоне;
возникновение характерного шума;
появление газов из-под днища.

При обнаружении одного или нескольких из выше указанных признаков неполадок, необходимо проверить резонатор. Самый базовый и простой способ, позволяющий обнаружить/откинуть наиболее распространенные неисправности — осмотр. Загоняете автомобиль на яму или иным способом получаете свободный визуальный доступ к нужному элементу (например, посредством использования домкрата). Теперь следует внимательно поискать следы:

ржавчины, вызываемой воздействием агрессивных сред — коррозия нередко становится причиной сбойной работы резонатора;
термических повреждений — несгоревшее топливо попадая на корпус способствуют «прогоранию» металла, образуя в итоге сквозные отверстия;
вмятин и иных внешних повреждений механического характера — возникают по причине контакта поверхности элемента с дорожным покрытием.

Если визуальный осмотр не дал никаких результатов, но вы слышите громыхание резонатора или наблюдаете иные недвусмысленные признаки поломки этой детали, то без помощи специалистов не обойтись. Они проведут диагностику выхлопной системы и вычислят корень проблемы, включая «скрытые» варианты:

забитая полость резонатора;
разрушение внутренней структуры конструкции (нарушение положения стенок и т. п.).

Впрочем, обратиться к сотрудникам СТО придется в любом случае, даже когда самостоятельно обнаружите внешние повреждения, но исправить их своими руками не получится. Для этого потребуется специальное оборудование, которым располагают автосервисы.

Примечание! Восстановить работоспособность элемента порой невозможно — при слишком критичных повреждениях понадобится заменить неисправную деталь. В СТО проконсультируют, какой купить резонатор на замену, и установят его.
