Устройство и работа простейшего карбюратора
Строительные машины и оборудование, справочник
Устройство и работа простейшего карбюратора
Устройство
Простейший карбюратор состоит из двух основных частей: смесеобразующего устройства и поплавковой камеры. В смесеобразующем устройстве происходит приготовление горючей смеси, а поплавковая камера является резервуаром, откуда топливо подается для смешения с воздухом.
Смесеобразующее устройство карбюратора имеет входной воздушный патрубок, диффузор, смесительную камеру, дроссельную заслонку, выходной патрубок. Выходной патрубок обычно заканчивается фланцем, которым карбюратор крепится к впускному трубопроводу двигателя.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
На входном патрубке устанавливают шланг для подвода воздуха или непосредственно воздушный фильтр. Диффузор является местным уменьшением сечения смесеобразующего устройства. Благодаря диффузору улучшаются условия распыливания топлива, так как при работе двигателя в самом узком сечении диффузора создается максимальная скорость воздушного потока. В этом месте устанавливают распылитель, представляющий собой трубку, выведенную в диффузор. Через распылитель происходит истечение и распыление топлива.
Поплавковая камера содержит поплавковый механизм, состоящий из поплавка и игольчатого клапана. Поплавок закреплен шарнирно на стенке поплавковой камеры. На рычаг поплавка опирается запорная игла игольчатого клапана.
При подаче топлива через штуцер в поплавковую камеру поплавок всплывает и своим рычагом поднимает запорную иглу, закрывая игольчатый клапан. Как только уровень топлива в поплавковой камере достигнет заданного предела, игольчатый клапан закроется полностью и поступление топлива в камеру прекратится. При расходовании топлива из поплавковой камеры поплавок опускается и приоткрывает игольчатый клапан. В поплавковую камеру вновь начинает поступать топливо до момента достижения заданного уровня. Таким образом, поплавковая камера с помощью поплавкового механизма обеспечивает поддержание заданного уровня топлива при всех режимах работы двигателя.
В нижней части поплавковой камеры располагают главный жиклер. Его основное назначение состоит в дозировании топлива для получения горючей смеси нужного состава. Жиклер представляет собой пробку с центральным калиброванным отверстием. Диаметр калиброванного отверстия жиклера выбирается в зависимости от требуемого расхода топлива. Большое значение для образования горючих смесей имеет также длина калиброванного отверстия жиклера, углы входных и выходных фасок, диаметры каналов в теле жиклера. Главный жиклер может быть установлен в нижней или верхней части распылителя.
Работа
При вращении коленчатого вала двигателя во время тактов впуска и при открытой дроссельной заслонке через смесительную камеру карбюратора проходит воздух. Внутри диффузора скорость потока воздуха значительно возрастает, и на выходе рыспылителя создается разрежение. При этом в поплавковой камере вследствие наличия отверстия давление остается равным атмосферному. Из-за разности давлений в поплавковой камере и в распылителе топливо начинает перетекать через главный жиклер и распылитель в виде фонтанчика, попадая в горловину диффузора. Здесь струя поступающего воздуха дробит вытекающее топливо на мелкие капельки, которые перемешиваются с воздухом, испаряются и образуют горючую смесь.
Образование горючей смеси в смесительной камере карбюратора происходит не в полном объеме. Часть топлива в виде капелек не успевает испариться и перемешаться с воздухом. Неиспарив-шиеся капельки топлива движутся в потоке воздуха и оседают на стенках смесительной камеры и впускного трубопровода. Топливо, осевшее на стенки, образует пленку, которая движется с малой скоростью. Чтобы испарить пленку топлива, впускной трубопровод при работе двигателя подогревается. Чаще всего используется жидкостный подогрев (от системы охлаждения двигателя) или подогрев теплом отработавших газов. Таким образом, можно считать, что образование горючей смеси заканчивается в конце впускного трубопровода двигателя.
Рекламные предложения:
Читать далее: Образование горючей смеси и влияние ее состава на работу двигателя
Категория: —
Ремонт топливной аппаратуры автомобилей
Главная → Справочник → Статьи → Форум
Схема работы простейшего карбюратора
Схема работы простейшего карбюратора
Процесс приготовления горючей смеси называется карбюрацией, а прибор, в котором этот процесс осуществляется, — карбюратором. Работа современных карбюраторов основана на использовании принципа пульверизации (распыление жидкости).
Простейший карбюратор состоит из поплавковой камеры с поплавком, запорной иглы, жиклера с распылителем, диффузора, дроссельной и воздушной заслонок и смесительной камеры.
Поплавковая камера, поплавок и запорная игла необходимы для поддержания постоянного уровня топлива в распылителе. Отверстием поплавковая камера сообщается с атмосферой.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Жиклер представляет собой калиброванное отверстие в пробке или трубке. В карбюраторах он предназначен для дозирования топлива, воздуха или эмульсии— топлива, насыщенного пузырьками воздуха.

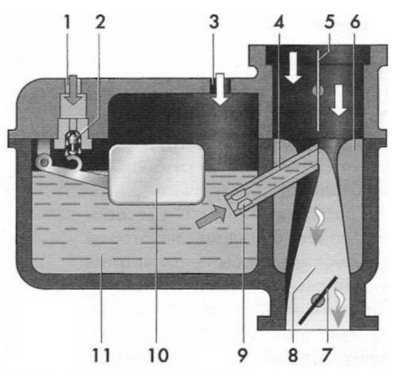

Рис. 1. Схема работы простейшего карбюратора:
1 — поплавковая камера; 2 — поплавок: 3 —жиклер; 4 — распылитель; 5 — впускной трубопровод двигателя; 6 — дроссельная заслонка; 7 — смесительная камера; 8 — диффузор; 9 — патрубок; 10 — воздушная заслонка; 11 — отверстие в поплавковой камере; 12 — запорная игла
Диффузор — это участок патрубка карбюратора, сечение которого вначале постепенно уменьшается, а затем увеличивается.
Распылитель — это трубка, сообщающая диффузор с поплавковой камерой.
Смесительная камера представляет собой часть патрубка карбюратора от диффузора 8 до оси дроссельной заслонки.
В простейшем карбюраторе топливо из бака по топливопроводу поступает в поплавковую камеру и заполняет ее. Когда уровень топлива в поплавковой камере достигает требуемого предела, поплавок прижимает запорную иглу к ее седлу и поступление топлива в поплавковую камеру прекращается. При понижении уровня поплавок опускается и игла вновь открывает доступ топливу в поплавковую камеру.
Рис. 2. Схема карбюратора с восходящим (а) и с горизонтальным (б) потоками горючей смеси
Из поплавковой камеры топливо через жиклер поступает в распылитель, выходное отверстие которого находится в суженной части (горловине) диффузора. Чтобы топливо не вытекало из распылителя при неработающем двигателе, выходное отверстие распылителя расположено на 1—2 мм выше уровня топлива в поплавковой камере.
Во время такта впуска при открытой воздушной заслонке разрежение из цилиндра передается через впускной трубопровод в смесительную камеру и диффузор и вызывает в них движение воздуха. Величина разрежения в смесительной камере и диффузоре может регулироваться дроссельной и воздушной заслонками.
Воздух, всасываемый в цилиндр двигателя, последовательно проходит через воздухоочиститель, патрубок и диффузор. Так как проходное сечение в горловине диффузора уменьшается, то скорость воздуха в ней возрастает и разрежение увеличивается. Вследствие разницы между атмосферным давлением в поплавковой камере и давлением в диффузоре топливо вытекает из распылителя. Струи воздуха движутся через диффузор со скоростью, примерно в 25 раз большей скорости капель топлива, поступающих из распылителя. Поэтому капли топлива распиливаются на более мелкие частицы и, смешиваясь с воздухом, образуют горючую смесь, которая подается в цилиндр двигателя.
В результате распыливания поверхность соприкосновения частиц топлива с воздухом увеличивается, топливо интенсивно испаряется. Приготовленная карбюратором горючая смесь неоднородна: она состоит из смеси паров и капелек неиспарившегося топлива с воздухом. Для обеспечения более полного испарения топлива впускной трубопровод обычно подогревают отработавшими газами или жидкостью из системы охлаждения. Загрязнение воздухоочистителя вызывает повышение разности давлений в поплавковой камере и диффузоре (увеличение разрежения в диффузоре) и, следовательно, повышение расхода топлива через жиклер. Для устранения этого недостатка у многих карбюраторов поплавковая камера сообщается не с атмосферой, а с входным патрубком карбюратора. Такая поплавковая камера называется балансированной (уравновешенной).
Рис. 3. Схема двухкамерного карбюратора с параллельным открытием дроссельных заслонок:
1,2 — смесительные камеры; 3, 4 — дроссельные заслонки; 5 — поплавковая камера
По направлению потока воздуха, а затем и горючей смеси карбюраторы бывают с восходящим, падающим и горизонтальным потоками. Наибольшее распространение (на всех автомобильных двигателях) получили карбюраторы с падающим потоком. При установке их на двигатели улучшается наполнение цилиндров и облегчается доступ к отдельным деталям карбюратора.
В зависимости от количества смесительных камер (главных воздушных трактов) карбюраторы подразделяются на однокамерные и многокамерные. Последние могут быть двухкамерные и четырехкамерные.
Многокамерные карбюраторы могут быть с параллельным и последовательным открытием дроссельных заслонок. В первом случае обе дроссельные заслонки открываются одновременно, во втором — неодновременно.
