Регулировка сцепления, принцип работы, установка, замена

23.07.2018 Автомобилист Устройство двигателя Оставить комментарий

Одним основных узловых элементов трансмиссии является сцепление, например сцепление САКС, которое выполняет такие важные функции, как: переключение скоростей, снятие нагрузки с ДВС автомобиля, гашение колебаний. От того, как настроено, отрегулировано сцепление, зависит каким будет управление автомобиля, с мягкой и плавной динамикой или с рывками и подергиваниями.

Содержание статьи:

1. Устройство и работа сцепления.
2. Классификации таких устройств.
3. Когда делать регулировку сцепления?
4. Руководство по регулировке.
5. Видео.

Устройство и работа сцепления

Сцепление — это сложное механическое устройство, устанавливаемое между двигателем и коробкой переключения передач, принцип действия которого основано на передачи крутящего момента от маховика коленвала ДВС первичному валу КПП. Простыми словами, сцепление — это устройство, которое подключает или отключает передачу вращения валу коробки от вала двигателя.

Сцепление состоит из:

• • Маховик.
  • Ведомый диск (диск сцепления).
  • Торсионный демпфер.
  • Коленчатый вал.
  • Подшипник коленвала.
  • Тангенциальная пластинчатая пружина.
  • Ведущий диск (корзина сцепления).
  • Подшипник выжимной.
  • Вилка выжимного подшипника.
  • Направляющая труба.
  • Рабочий цилиндр сцепления.
  • Первичный вал КПП.
  • Корпус КПП.
  • Болт с шаровой головкой.
  • Демпферный пружины.
  • Кожух.
  • Фрикционные прокладки (диски), которые надеваются на ведомый диск для смягчения трения между маховиком и корзиной.

Выжимной или нажимной диск постоянно вращается вместе с маховиком. Первичный вал КПП вставляется в шлицевую муфту, которая находится на ведомом диске.

Есть сцепление однодисковое, есть многодисковое. Многодисковое устанавливается в коробках автомат.

Виды приводов сцепления

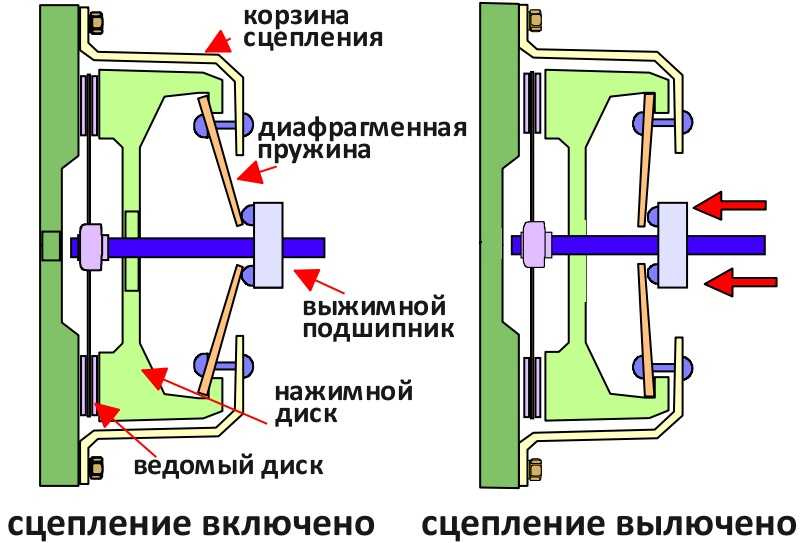

Принцип действия сцепления:

1. Давление через систему привода подается на вилку.
2. Вилка, в свою очередь, двигает выжимной подшипник и его муфту к выжимным пружинам нажимного диска.
3. От давления подшипника выжимные пружины (лапки корзины) разъединяют ее на время нажатия педали от маховика.
4. После того, как педаль сцепления была отпущена (вне зависимости скорость переключили или нет), подшипник уже не давит на пружины и корзина опять вступает в жесткой зацепление с маховиком коленчатого вала ДВС.

Классификации сцепления

Конструкции сцепления могут быть разными. Различаются по тому, как им управлять, по строению.

Классификация по способу управления:

• с механическим приводом;
• с гидравлическим приводом;
• с электрическим приводом;
• с комбинированным приводом (к примеру, гидромеханический привод).

Для того, чтобы сцепление с механическим приводом как можно дольше исправно работало, требуется всего лишь плавно нажимать и отпускать педаль сцепления.

Классификация по виду трения:

• сухое трение — это когда фрикционные накладки (диски) работают на воздухе;
• мокрое трение — это когда диски работают в масляной ванне.

Классификация по режиму включения:

• постоянно замкнутое включение;
• не постоянно замкнутое включение.

Классификация по числу ведомых дисков:

• одно дисковые;
• двухдисковые;
• многодисковые.

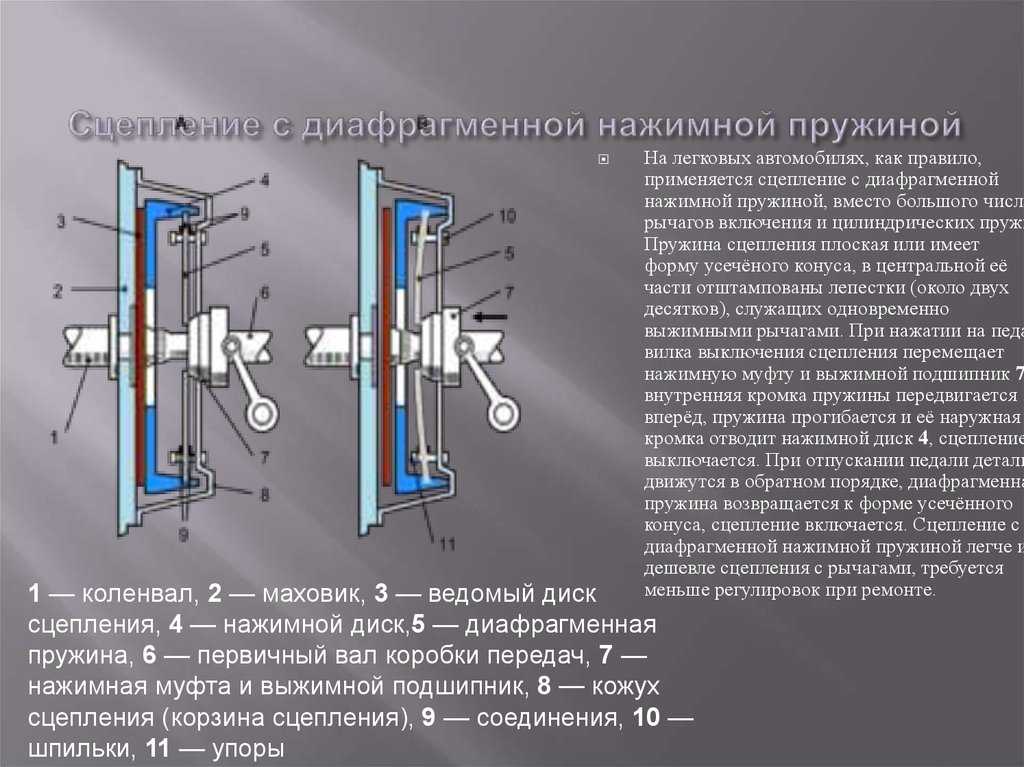

Классификация по типу и расположению нажимных пружин:

• несколько нажимных пружин цилиндрической формцы расположены по периметру;
• нажимная диафрагменная пружина расположена в центре.

Классификация по числу потоков передач крутящего момента:

• однопоточное;
• двух поточное.

Когда проводить регулировку сцепления

Проводить регулировку надо по графику или при появлении некоторых признаков незначительного изменения в работе сцепления.

Признаки, когда необходимо провести диагностику сцепления:

1. Холостой ход педали сцепления увеличился, из-за чего отключение валов коробки происходит не полностью (вал КПП получает получать вращение от маховика коленвала ДВС).
2. Появились рывки, подергивания автомобиля на старте.
3. Педаль сцепления (ПС) не возвращается сразу в исходное положение.
4. Появилась утечка тормозной жидкости из системы. Решается устранением утечки, долива жидкости и прокачкой сцепления.
5. Появился шум при переключении скоростей коробки передач.

Чтобы понять, надо ли регулировать педаль сцепления, можно измерить расстояние линейкой. Нормальное расстояние от пола до педали около16 сантиметров.

Руководство по регулировке

Приводом сцепления механического принципа действия служит тросик. Регулируя тросик, регулируется длина хода педали. Итак:

1. Находим под капотом соответствующий трос, на его конце видим болт с контргайкой 1. Крутим регулировочную гайку 2 и выставляем расстояние свободный хода педали 13 см. Чтобы увеличивать длину холостого хода педали, гайку надо закручивать, и, соответственно, чтобы уменьшать длину холостого хода педали — откручивать.
2. После настройки расстояния педали, надо три раза нажать и отпустить ПС. После чего, опять измерить расстояние от пола до педали. Если расстояние изменилось, опять регулируем, чтобы было расстояние 12-13 сантимов.

Настройка привода сцепления гидравлического способа действия

Основная проблема в гидросистемах — это образование воздушной пробки. Метод в регулировке гидропривода сцепления в том, чтобы выставить нужные зазоры между штоком и поршнем главного цилиндра. Также выставляется нужное расстояние между фрикционным кольцом нажимного диска и выжимным подшипником.

Порядок работ:

1. Снять пружину с кронштейна главного цилиндра и вилки.
2. Измерить расстояние зазор между толкателем и выжимной вилкой. Нормальное расстояние — 5 мм.
3. Крутить регулировочную гайку на штоке и выставляем зазор 5 мм. 5 мм — это зазор, то есть это свободный ход вилки.

Существуют приводы и другого принципа действия, но в автомобилях устанавливают или гидро, или механ приводы сцепления. На автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 — гидравлический привод сцепления. На машинах ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 — механический привод.

Видео

В этом видео рассматривается конструкция, принцип действия сцепления. Видео канала «Главная дорога».

 Как самому отрегулировать сцепление на ВАЗ.

Это видео для тех, кому интересна конструкция гоночных автомобилей. Здесь показывают, какое сцепление на скоростных гоночных машинах.

Автор публикации

Регулировка сцепления:устройство, как проводить регулировку, особенности,

Сцепление является одной из важнейших частей трансмиссии автомобиля. Благодаря ему удается на некоторое время рассоединить связь коленчатого вала двигателя от первичного вала КПП для регулировки передачи крутящего момента. Педаль сцепления – основное связующее звено между водителем и трансмиссией.

Содержание

• Строение и механизм сцепления
• Особенности сцепления в АКПП и МКПП
• Причины для регулировки педали сцепления
• Как проверить свободный ход педали
• Проверка зазора и регулировка работы вилки сцепления
• Технология регулировки механического сцепления
• Как проверить и отрегулировать сцепление с гидравлическим приводом

Строение и механизм сцепления

Сегодня на большинстве ТС установлен однодисковый фрикционный тип сцепления, который имеет две основных составляющих: привод и механизм. Первый располагается на статичных частях кузова или рамы. Чтобы кратковременно отсоединить коленчатый вал двигателя от вала КПП, необходимо выжать до упора педаль сцепления, «отключив его». В момент нажатия, шток направляет давление от поршня главного цилиндра к рабочему. Последний перемещает усилие к механизму через вилку выключения и нажимной подшипник. В момент уменьшения давления – пружины возврата привода вернут элементы на исходные места.

Чаще всего на автомобилях можно встретить несколько типов привода:

1. Гидравлический. В конструкции предусмотрена трубка с высоким давлением рабочей жидкости, которая приводит в действие все механизмы.
2. Механический. Усилие, с которым выжата педаль, передается тросом на выжимную вилку.
3. Электрический. Электромотор запускает в действие трос, который действует аналогично механическому приводу.
4. Пневматический. Чаще всего используется на грузовом транспорте, с целью уменьшить требуемое усилие для выключения педали. В конструкции предусмотрен пневмоусилиель, который оказывает воздействие на клапаны поршней.

Конструкция сцепления в картере состоит из нескольких дисков: ведомый и нажимной. Первый находится на шлицах вала КПП, а второй на кожухе маховика. Отдельно на шаровых опорах есть отжимные рычаги, а ведомый диск соединяется с конструкцией шарнирно.

Ведомый диск статично закреплен между коленчатым валом и нажимным диском при полностью выключенном сцеплении. Сцепленная конструкция передает крутящий момент от коленчатого вала на вал КПП. Когда педаль выжимают, тяга переносится и вилка двигает муфту. Последняя с помощью рычагов отодвигает нажимной диск.

Особенности сцепления в АКПП и МКПП

Сцепление бывает одно- или двухдисковое. В зависимости от принципа работы делится на «влажное» (при наличии масла или смазывающего вещества) и «сухое». Так вот в АКПП чаще всего предусмотрено многодисковое влажное сцепление.

Ввиду отсутствия педали, усилие в АКПП передается сервоприводом, или актуатором. Контролируется вся установка при помощи блока управления и гидравлического распределителя. В МКПП переменно работают два вида сцепления. Актуаторы отличаются принципом действия:

1. Электрический (иначе – шаговый двигатель). К блоку управления постоянно приходят данные об оборотах двигателя, и при определенном показателе сервопривод получает соответствующий сигнал. Передаточный механизм отсоединяет коленчатый и первичный вал.
2. Гидравлический – гидроцилиндр. В механизме привода масляный насос передает давление в распределитель, при определенных условиях на сервопривод. После смены передачи усилие насоса снижается.

Причины для регулировки педали сцепления

Важно понимать, что неправильная работа сцепления может практически не создавать проблем при движении, но, тем не менее она значительно сократит срок службы сцепного механизма и коробки передач. Со временем, диски изнашиваются, что увеличивает зазор хода подшипника и дисков.

Можно выделить две основных причины, при которых обязательно необходима регулировка педали:

1. Замена троса сцепления в механическом приводе или замена рабочего цилиндра. После подобного вмешательства в структуру работы конструкции привода регулировка является обязательной процедурой.
2. Изменение хода педали. Слишком большой ход может возникнуть со временем износа фрикционных накладок. Во избежание негативных последствий лучше регулярно проводить замеры рабочего хода.

В большинстве иномарок проводить регулировку не требуется, так как в них установлен саморегулирующийся механизм. Отличие конструкции зарубежного производства от отечественного, заключается в некоторых деталях храпового механизма.

Отдельной причиной для регулировки являются перебои в работе КПП. Если нужная передача не включается, или включается проблемно – сцепление недожато. В ином случае, автомобиль может не трогаться при включенном сцеплении. Тогда можно говорить о сильно натянутом тросе механического привода.

Как проверить свободный ход педали

Свободный ход сцепления – промежуток движения педали с момента нажатия до момента срабатывания. Можно заметить, что при нажатии на сцепление, сначала не происходит должного сопротивления, и где-то на середине хода появляется усиление жесткости.

Если транспортное средство трогается сразу при касании на педаль, то лучше произвести регулировку в срочном порядке, поскольку свободный ход полностью отсутствует. В обратном случае – педаль может быть выжата в пол, а автомобиль не трогается с места.

Свободный ход обязателен для всех ручных КПП, поскольку он обозначает зазор меду вилкой, подшипником и рычагами дисков и исключает постоянный контакт подшипника с другими элементами механизма. Важно следить за размером свободного хода, поскольку если он будет излишне большим – полного нажатия не хватит, чтобы передать достаточное усилие для выжима ведущего диска.

Отдельной причиной для проверки свободного хода является шум и рывки при взаимодействии со сцеплением. Произвести замер подобного показателя можно самостоятельно линейкой.

Необходимо замерить перпендикулярное расстояние от пола до нажимной накладки. Далее при аккуратном нажатии на педаль стоит отмерить ход до первого появления сопротивления. Результат необходимо сверить с данными в руководстве по эксплуатации автомобиля.

Общая средняя норма хода сцепления для автомобиля – 160 мм. Профилактику и регулировку рекомендовано проводить каждые 20 тысяч км пробега.

Проверка зазора и регулировка работы вилки сцепления

Чтобы проверить работу вилки сцепления, необходимо найти резьбовые втулки на конце троса сцепления и замерить разницу зазора между ними в состоянии покоя и в утопленном положении. Линейку необходимо расположить около троса и краем корпуса. После того как рычаг выжат до упора измеряется расстояние.

Вторым этапом необходимо вытянуть рычаг и повторить измерение. Показатели сравнивают относительно данных производителя и, в случае необходимости, регулируют. Для этого ослабляют контргайку (у VW – крыльчатая гайка) и выворачивают по мере необходимости, уменьшая или увеличивая зазор. После всех действий плотно фиксируют и несколько раз выжимают педаль сцепления. Чтобы проверить эффективность проведенных действий замеры необходимо повторить и сравнить результаты.

Технология регулировки механического сцепления

Исправная работа сцепления с механическим приводом зависит от болта регулировки. Он находится под капотом рядом с окончанием троса. Ход педали будет меняться относительно поворота гайки в ту или иную сторону.

В идеале, рабочий ход составляет 12–13 см. После окончания работ над гайкой, педаль необходимо трижды выжать и заново произвести замер хода. Если результат не оправдал ожиданий, регулировку повторяют.

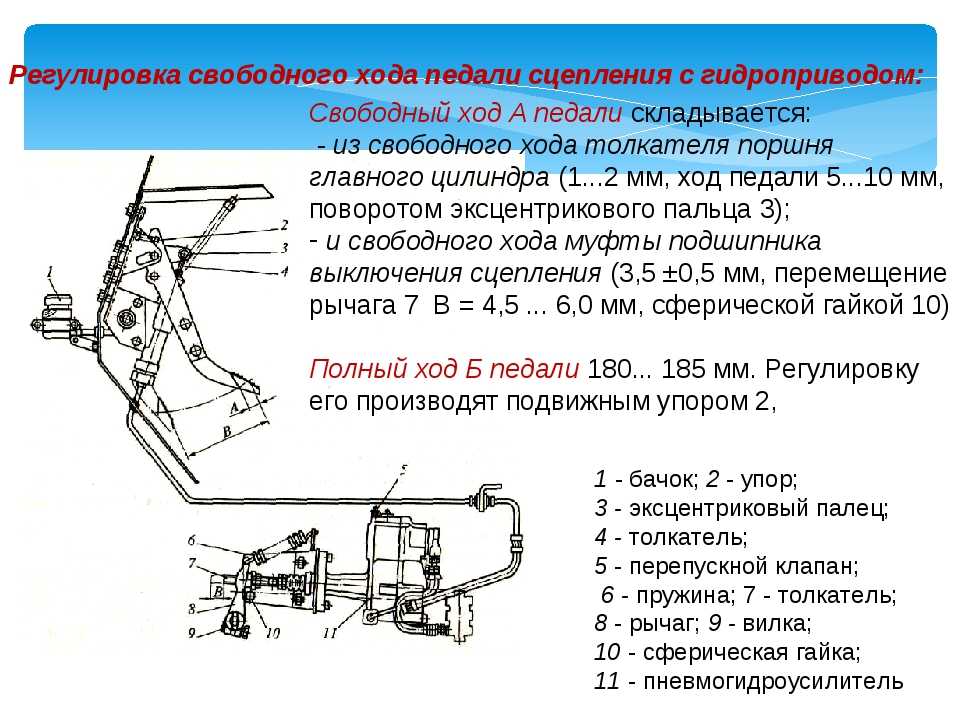

Как проверить и отрегулировать сцепление с гидравлическим приводом

Работа механического и гидравлического привода имеют свои конструкторские отличия. В связи с этим, чтобы отрегулировать гидравлическое сцепление необходимо проконтролировать общую длину от штока толкателя до вилки. Согласно нормам, она должна составлять около 5 мм.

Затем отсоединяют пружину от кронштейна рабочего цилиндра. На штоке находится гайка регулировки, отворачивая которую можно изменить ход вилки до необходимого результата. Общие понятия об изменении рабочего и свободного хода могут отличаться в зависимости от производителя транспортного средства. Прежде чем приступать в самостоятельной регулировке, необходимо ознакомиться с мануалом к своему ТС или просмотреть обучающие ролики:

Как видите, особых трудностей в регулировке и настройке сцепления нет. Тем не менее новичку следует внимательно следовать всем инструкциям и советам специалистов. Чтобы получить максимально эффективный результат, лучше предварительно ознакомиться с принципом работы механизма сцепления.

Как легко отрегулировать педали сцепления на автомобиле

от Марка Стивенса

34 Акции

Последнее обновление 6 июля 2022

На дороге на дорога с механической коробкой передач. Даже этот новый спортивный автомобиль за 50 тысяч долларов, скорее всего, поставляется только с коробкой передач для слякоти или, возможно, с коробкой передач с двойным сцеплением.

В то время как все больше водителей предпочитают автоматы, а производители автомобилей предлагают меньше моделей с ручным переключением передач, многие по-прежнему предпочитают механические коробки передач по двум основным причинам: участие водителя и более дешевое техническое обслуживание/ремонт.

Все начинается с педали сцепления. Он предлагает водителю возможность вручную переключать передачи во время движения. Некоторый уровень навыков необходим, чтобы управлять рычагом переключения передач и управлять сцеплением. В качестве награды водитель устанавливает прямую связь с автомобилем, что позволяет получать больше удовольствия от вождения.

Потенциальным недостатком автомобиля с механической коробкой передач и сцеплением является то, что иногда требуется регулировка педали сцепления. Кроме того, существует вероятность того, что придется полностью заменить весь узел сцепления, если неисправность станет слишком серьезной.

См. также: Что означает «езда на сцеплении»?

Для эффективной работы сцепления необходим достаточный зазор в соединении между педалью сцепления и вилкой сцепления (или выжимным рычагом). Если свободного хода недостаточно, сцепление будет проскальзывать.

С другой стороны, слишком большой зазор может привести к тому, что автомобиль будет ползти вперед, когда педаль сцепления нажата и автомобиль находится на передаче.

Когда дело доходит до регулировки сцепления на автомобиле, есть несколько способов успешно выполнить эту задачу. Регулировка сцепления — это не просто универсальный процесс, так как существуют разные типы узлов сцепления и, следовательно, разные типы регулировки сцепления.

Вот два основных способа регулировки педали сцепления в вашем автомобиле.

См. также: Ездить обеими ногами – хорошо? Плохо? Незаконно?

Ручная регулировка сцепления

Первым шагом при ручной регулировке сцепления является выключение двигателя и включение аварийного тормоза. Вам нужно расположиться так, чтобы ваша голова была частично под приборной панелью.

Это обеспечит необходимую видимость и доступ для ручной настройки. Тем, кто меньше ростом и обладает хорошей гибкостью, очевидно, будет легче выполнять регулировку педали, но почти каждый может справиться с этой работой.

Связанный: 6 причин, по которым ваша механическая коробка передач плохо переключается

Большинство автомобилей оснащены тросом сцепления с резьбовым стержнем, имеющим как контргайку, так и регулировочную гайку, которые определяют величину свободного хода педали сцепления. Вам нужно найти эти две гайки, которые расположены над педалью сцепления.

Для регулировки просто потяните трос сцепления и слегка ослабьте контргайку и регулировочную гайку. Затем снова медленно потяните трос сцепления. Вы почувствуете точку, в которой вилка сцепления входит в зацепление. Здесь нужно отрегулировать трос сцепления.

Продолжая нажимать на трос сцепления, чтобы он находился точно в этом положении, затяните контргайку и регулировочную гайку, чтобы трос удерживался в этом положении. Теперь ваша педаль сцепления должна находиться в оптимальном положении.

Вот хорошее видео о процессе регулировки сцепления:

Регулировка саморегулирующегося сцепления

Теоретически, саморегулирующееся сцепление должно настраиваться на нужный свободный ход. Но иногда требуется небольшая помощь. Поскольку в нем используется гидравлическая педаль сцепления, этот тип регулировки сцепления, как правило, будет легче выполнить, независимо от уровня опыта техника.

См. также: Признаки неисправности главного цилиндра сцепления

При работающем двигателе и включенном стояночном тормозе просто поставьте ногу под педаль сцепления и поднимите ее вверх и на себя.

Затем можно проверить и проверить результаты этой регулировки, выжав педаль сцепления и включив передачу. Проверьте расстояние, на которое сцепление должно опуститься, прежде чем можно будет переключать передачи.

Если этот тип регулировки сцепления не дает желаемых результатов для владельца транспортного средства, то рекомендуется, чтобы владелец транспортного средства или механик попытались выполнить ручную регулировку сцепления.

Categories Советы Tags сцепление, вождение, инструкция, механическая коробка передач, педаль

Задай вопрос, получи ответ как можно скорее!

Устройство и принцип работы привода сцепления

Важной частью автомобиля, оборудованного механической коробкой передач, является сцепление. Он состоит непосредственно из фрикциона (корзины) сцепления и привода. Остановимся подробнее на таком элементе, как привод сцепления, играющем важную роль в общем узле сцепления. Именно при его неисправности сцепление теряет свою функциональность. Разберем приводное устройство, его виды, а также преимущества и недостатки каждого.

Привод сцепления и его виды

Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона автомобиля. Нажатие на педаль сцепления напрямую влияет на нажимной диск.

Известны следующие типы привода:

• механический;
• гидравлический;
• электрогидравлический;
• пневмогидравлический.

Наибольшее распространение получили первые два типа. В грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлика устанавливается в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления используется пневматический или вакуумный усилительный привод.

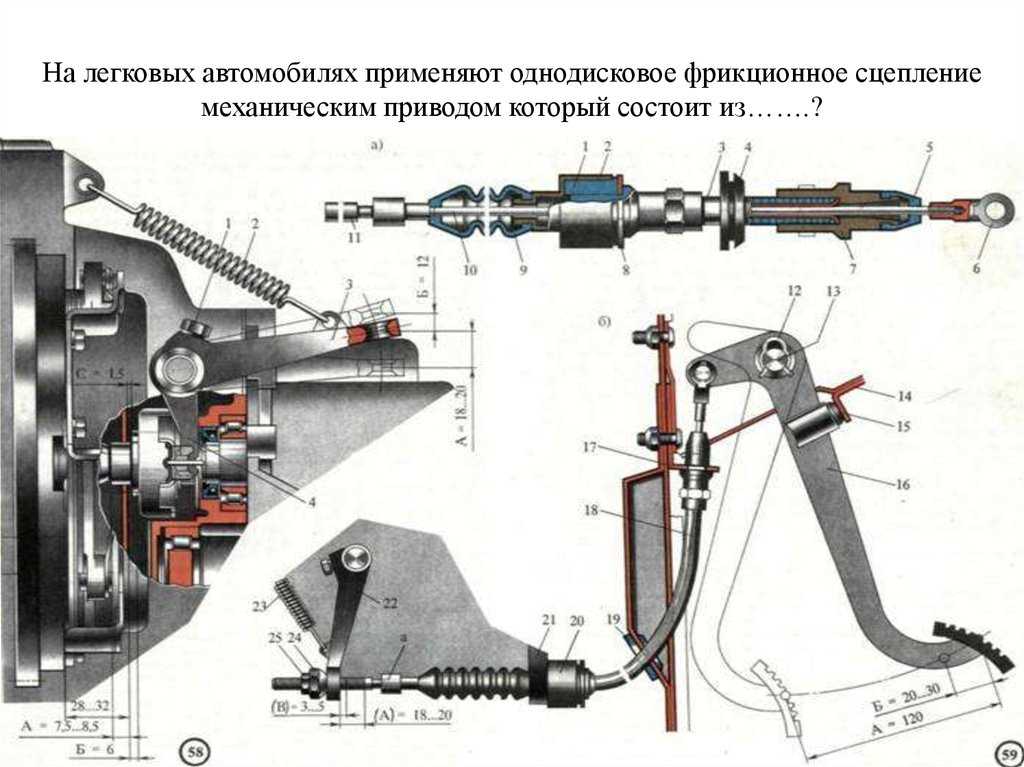

Механический привод

Механический или тросовый привод имеет простую конструкцию и низкую стоимость. Он неприхотлив в уходе и состоит из минимального количества элементов. Механический привод устанавливается на легковые автомобили и легкие грузовики.

К элементам механического привода относятся:

• трос сцепления;
• педаль сцепления;
• Вилка выключения сцепления;
• выжимной подшипник;
• механизм регулировки.

Трос сцепления в оболочке является основным элементом привода. Трос сцепления прикреплен к вилке, а также к педали в салоне. В момент нажатия педали водителем действие передается через трос на вилку и выжимной подшипник. В результате маховик двигателя отсоединяется от трансмиссии и, соответственно, выключается сцепление.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления свободный до включения привода. Расстояние, пройденное педалью без особых усилий водителя при нажатии, является свободным ходом.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходимо отрегулировать ход педали.

Люфт сцепления должен быть в пределах 35-50 мм свободного хода педали. Нормы этих показателей указаны в технической документации автомобиля. Ход педали регулируется изменением длины штока с помощью регулировочной гайки.

В грузовых автомобилях используется не тросовый, а рычажный механический привод.

К преимуществам механического привода относятся:

• простота устройства;
• низкая стоимость;
• надежность в эксплуатации.

Основным недостатком считается меньший КПД по сравнению с гидравлическим приводом.

Гидравлический привод сцепления

Гидравлический привод имеет более сложную конструкцию. К его элементам, помимо выжимного подшипника, вилки и педали, относится еще и гидравлическая магистраль, заменяющая трос сцепления.

По сути, эта магистраль аналогична гидравлической тормозной системе и состоит из следующих элементов:

• главный цилиндр сцепления;
• рабочий цилиндр сцепления;
• Бачок и трубопровод с тормозной жидкостью.

Устройство главного цилиндра сцепления напоминает устройство главного тормозного цилиндра. Главный цилиндр сцепления состоит из поршня с толкателем, расположенного один в корпусе. Он также включает в себя резервуар для жидкости и уплотнительные кольца.

Рабочий цилиндр сцепления, имеющий конструкцию аналогичную главному цилиндру, дополнительно оснащен клапаном для удаления воздуха из системы.

Механизм действия гидравлического привода такой же, как у механического, только усилие передается с помощью жидкости в трубопроводе, а не через трос.

Когда водитель нажимает на педаль, усилие передается через шток на главный цилиндр сцепления. Затем за счет несжимаемости жидкости срабатывает рабочий цилиндр сцепления и рычаг привода выжимного подшипника.

В качестве преимуществ гидропривода можно выделить следующие особенности:

• гидромуфта позволяет передавать усилие на значительное расстояние с высоким КПД;
• сопротивление перетеканию жидкости в элементы гидропривода способствует плавному включению сцепления.

Основным недостатком гидропривода является более сложный ремонт по сравнению с механическим. Утечка рабочей жидкости и попадание воздуха в систему гидропривода, пожалуй, самые распространенные поломки, которыми могут похвастаться главный и рабочий цилиндры сцепления.

Гидропривод применяется в легковых и грузовых автомобилях с опрокидывающейся кабиной.

Нюансы работы сцепления

Водители часто склонны связывать неровности и рывки движения с неисправностями сцепления. Эта логика в большинстве случаев ошибочна.

Например, автомобиль при переключении с первой на вторую передачу резко тормозит. Виновата не сама муфта, а датчик положения педали сцепления. Он расположен за самой педалью сцепления. Неисправности датчика устраняются простым ремонтом, после чего сцепление снова будет работать ровно и без рывков.

Другая ситуация: при переключении передач машина немного дергается, а при трогании с места может заглохнуть. Что может быть причиной? Чаще всего виноват клапан задержки сцепления. Этот клапан обеспечивает определенную скорость, при которой маховик может включаться, независимо от того, как быстро выбрасывается педаль сцепления. Для начинающих водителей эта функция необходима, т.к. клапан задержки сцепления предотвращает чрезмерный износ поверхности диска сцепления.
