Устройство подвески автомобиля: Общее устройство подвески автомобиля.

Содержание

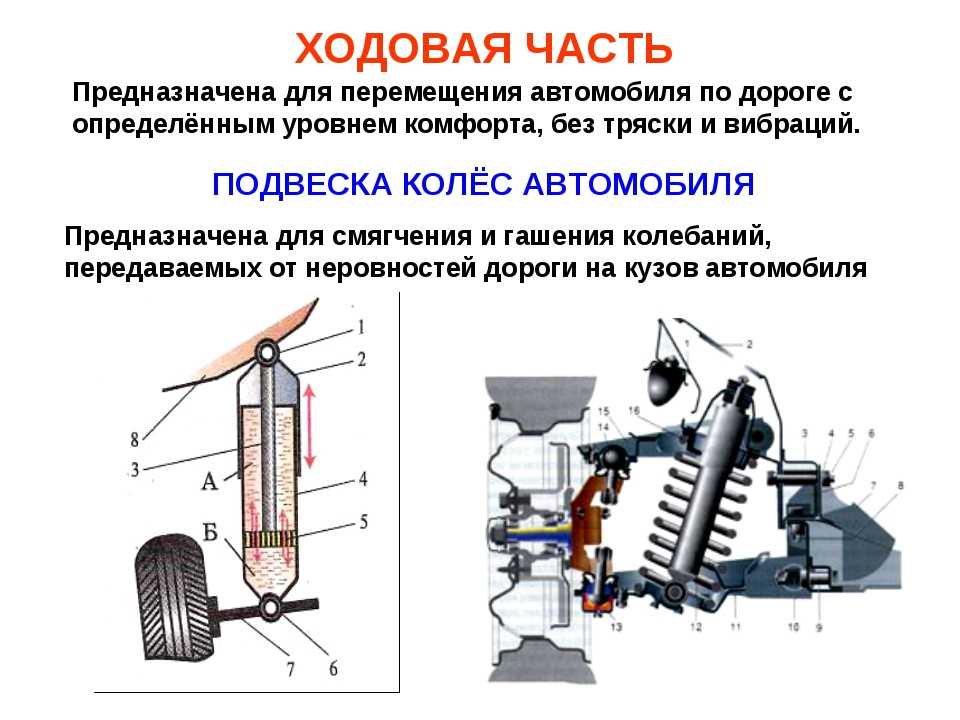

Общее устройство подвески автомобиля.

Подвеска автомобиля – это совокупность устройств и деталей соединяющий колёс с несущей системой автомобиля (Кузов автомобиля) подвеска воспринимает и частично поглощает воздействие неровной дороги на автомобиль, гасит колебания кузова и колёс обеспечивая колёсам необходимый характер перемещения относительно кузова так же передаёт боковые и продольные силы, воздействующие на колёса к несущей системе

Подвески классифицируются на:

— зависимая подвеска

— независимая подвеска

— полунезависимая подвеска (является промежуточным звеном между зависимой и независимой подвеской)



Зависимая подвеска – колёса одной оси жёстко связаны между с собой таким образом колёса между собой зависимы и при наезде на неровность одним колесом второе наклоняется на тот же угол, выполняется в виде жесткой балкой на современных легковых автомобилях практически не применяется

Только на внедорожниках, широко используется на грузовых автомобилях.







Независимая подвеска – У независимой подвески колеса одной оси не имеют жесткой связи между с собой при наезде на неровность одно из колес может изменять положение, при этом не изменяя положения второго колеса. Выполняется в разнообразных вариациях, самая распространённая независимая подвеска выполняется по типу «МакФерсон» Независимая подвеска устанавливается на передней оси практически на всех легковых автомобилях, на автомобилях высоко ценовой категории независимая подвеска так же устанавливается и на задней оси (реже в средней ценовой категории).





Полунезависимая подвеска (некоторые классифицируют её как зависимая подвеска) – промежуточное звено между зависимой подвеской и независимой подвеской. В полунезависимой подвески, в место жёсткой балки применяется торсионная балка, которая позволяет снизить зависимость колёс одной оси благодаря скручиванию балки, устанавливается на задней оси на многих легковых автомобилях бюджетного и среднего класса.



Подвеска состоит из:

—  Опоры колёс

—  Направляющие детали колёс

—  Упругих элементов

—  Стабилизатор поперечной устойчивости

—  Элементы крепления подвески



Опоры колёс – Соединяющая деталь колеса с направляющими деталями подвески состоит из — Ступицы колеса, подшипник ступицы, поворотный кулак. К ступице колеса крепится тормозной диск и колесо, а сама ступица через подшипник ступицы фиксируется на поворотном кулаке позволяя колесу вращаться, на поворотном кулаке имеются крепления для установки необходимых деталей таких как: тормозной суппорт, направляющих деталей колёс, рулевые наконечники.

На задней подвеске, поворотного кулака нет здесь ступица колеса с подшипником ступицы может фиксироваться сразу на направляющих деталях.





Направляющие детали колёс – Обеспечивают необходимый характер перемещения колёс относительно кузова, а так — же передают боковые и продольные силы, воздействующие на колёса.

Направляющими деталями являются рычаги, и амортизаторная стойка в подвеске «МакФерсона» для нежесткого соединения в рычагах используются сайлентблоки и шаровые опоры, а в амортизаторной стойке используется опора с подшипником.

В роли направляющих деталей могут использоваться разнообразные рычаги, амортизаторные стойки, балки мостов.





Упругие элементы – Детали которые при воздействие внешних сил деформируются, а после снятия внешних усилий восстанавливают свою первоначальную форму. В автомобиле упругие элементы воспринимают и передают преимущественно вертикальные силы, воздействующие на колёса, а за счёт деформации сглаживают воздействие неровной дороги на автомобиль.

В роли основного упругого элемента могут использоваться:

— пружина

— торсион

— листовые рессоры

— пневморессора

— Амортизатор





Торсион – выполнены в виде металлического стержня, работающего на скручивании, в легковых автомобилях встречается редко.



Листовые рессоры —  выполненные в виде металлических листов, в легковых современных автомобилях не применяются только лишь на некоторых внедорожниках, в основном используются на грузовых автомобилях и автобусах.



Пневморессоры – выполненные в виде баллонов с воздухом где воздух благодаря своим свойствам сжиматься выполняет роль упругого элемента. Пневморессоры имеют отличные ходовые показатели, но за счёт сложности всей системы и дорогого обслуживания используются на автомобилях высокой ценовой категории. В основном распространены на грузовом транспорте.



Пружина – Самый распространённый вид упругого элемента, который имеет хорошие ходовые характеристики и невысокую цену.



Амортизатор —  Устройство гасящее колебание упругого элемента и как последствие кузова и колёс тем самым повышая сцепление колёс с дорогой. Амортизатор на подвеске «МакФерсона» выполняет функцию направляющей детали колёс.





Стабилизатор поперечной устойчивости – представлен в виде торсионной штанги соединённый концами через стойки стабилизаторов с подвижными элементами подвески, а средняя часть стабилизатора закрепляется втулками стабилизатора на подрамнике подвески либо на кузове автомобиля.

При равномерном наезде на препятствие стабилизатор не работает и свободно вращается во втулках в случае наезда на препятствие одним из колёс стабилизатор работает на скручивание (скручивается по принципу торсиона) и тянет за собой второе колесо делая колёса немного зависимыми. Служит для уменьшения боковых кренов при поворотах.

Элементы крепления подвески – служат для соединения деталей подвески между собой и кузовом автомобиля, так как многие детали подвески движутся относительно друг друга в соединениях применяются не жёсткие крепления к таким деталям можно отнести:

— Сайлентблоки

— Шаровые шарниры

— Опоры амортизаторов

— Втулки стабилизатора

— Подрамник подвески (используется как промежуточная деталь крепления)

Сайлентблоки – Данная деталь состоит из двух металлических втулок объединенных резиновой вставкой, благодаря резиновой вставкой втулки имеют необходимый ход, а так — же частично гася вибрации подвески.

Сайлентблоки применяются в рычагах подвески, торсионных балках, амортизаторах, подрамниках подвески.



Шаровый шарнир – Состоит из металлического стержня, корпуса, вкладыша пластикового или полимерного. Стержень внутри корпуса может двигаться и вращаться что позволяет соединённым деталям иметь определенный ход. Используется в рычагах подвески где рычаг через шаровой шарнир крепится к поворотному кулаку. Шаровая опора объединена с рычагом или делается съёмной деталью, шаровые шарниры так же могут применяться в стойках стабилизатора, в рулевом наконечнике, в рулевой тяге.



Опоры амортизаторов – амортизаторы крепятся через сайлентблоки реже через другие резиновые крепления, а верхние опоры передних амортизаторов, значительно отличается своим устройством, например, в подвески «МакФерсона» в амортизаторе в верхней опоре устанавливается опорный подшипник так как в такой подвеске амортизатор вращается вместе с колесом, в других видах передней подвески амортизатор может не вращаться, а в верхней опоре будет отсутствовать опорный подшипник.



Втулки стабилизатора – Резиновый втулки через которые стабилизатор крепится к подрамнику или кузову автомобиля, стабилизатор может свободно вращаться во втулках.



Подрамник – Жесткая рама служащая опора для некоторых деталей подвески, может устанавливаться как спереди, так и на задней оси так же подрамник может отсутствовать, а подвеска будет крепиться непосредственно к несущей системе. Так же подрамник может служить опорой для двигателя и коробки передач рулевой рейки и других механизмов



Подвеска автомобиля: устройство, классификация

Конструкция  автомобильной подвески, классификация. Решения для легкового и коммерческого транспорта.

Подвеска автомобиля (ПА) служит для перемещения колёс вверх – вниз без изменения направления движения транспортного средства.

Назначение

Назначение подвески – сделать езду безопасной, плавной, уберечь авто от крена (наклона) кузова во время разгона, прохождения поворота и при торможении.

Фактически элементы подвески решают несколько задач:

  1. Увеличивают комфорт при езде. Это достигается за счёт демпфирования вибрации, толчков, ударов. Устройство «работает» с действующими силами колебания и гашения (трансформирует воздействия в допустимые колебания), обеспечивает упругую связь между кузовом и колёсами. Качественная подвеска позволяет достичь эффективного перераспределения энергии колебаний автомобиля между кузовом транспортного средства и колёсной базой. Амортизаторы поглощают эту энергию, превращая ее в тепло. Чем больше энергии поглощает амортизатор, тем быстрее будут затухать колебания кузова.
  2. Оказывают помощь при маневрах, регулируют (стабилизируют) положение кузова во время езды, обеспечивают противостояние дифференту – «кивкам» при торможении. От подвески зависит устойчивость авто и его управляемость. Шины транспортного средства находятся в постоянном контакте с дорожным покрытием.
  3. Минимизируют нагрузки на колеса. Благодаря этому вместе с правильно подобранными протекторами улучшают сцепление.
  4. Оптимизируют уровень точности рулевого управления во время езды. Ведь под контролем – геометрия положения и перемещения колёс.

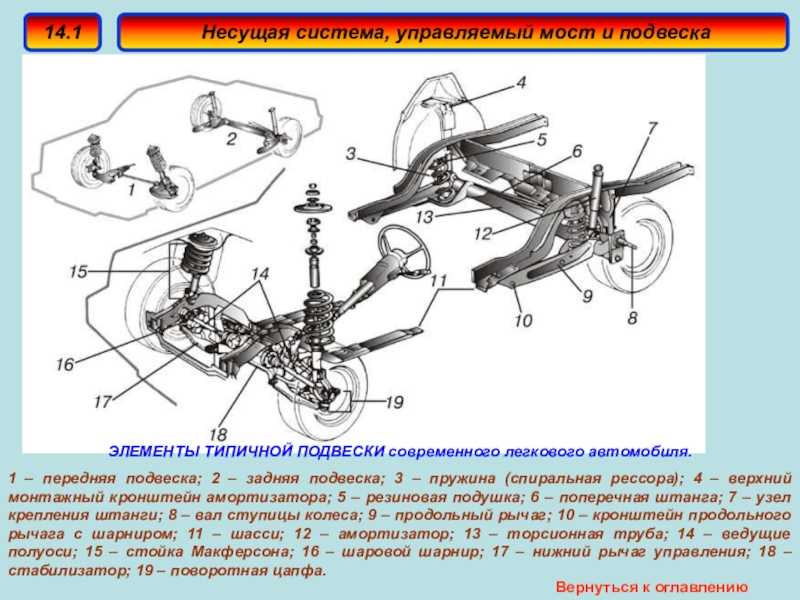

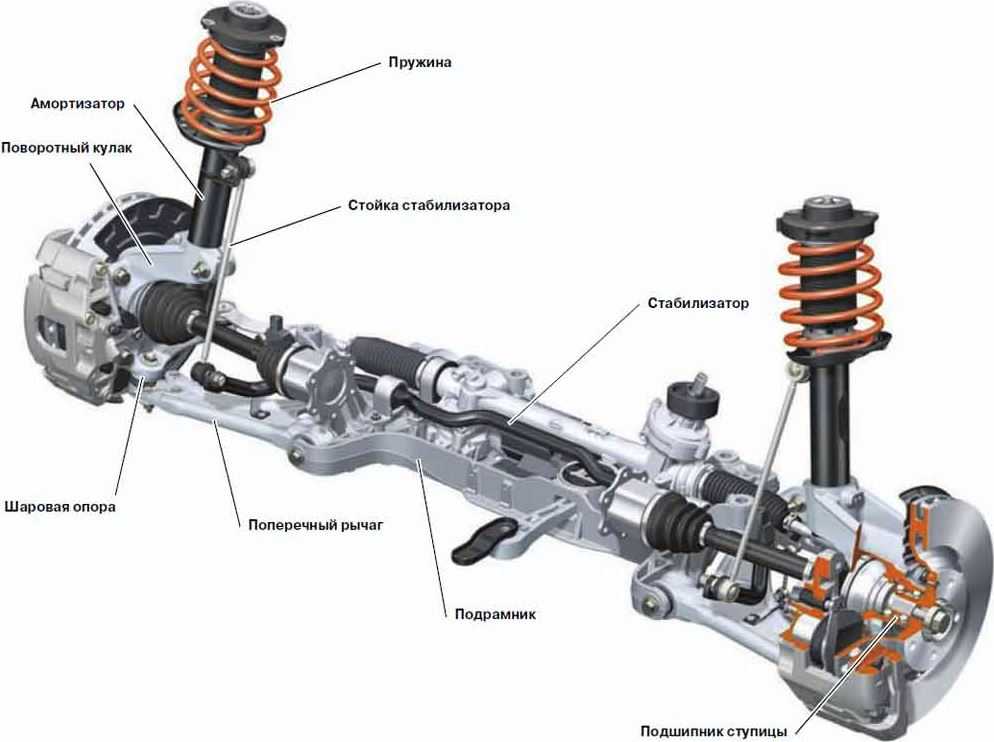

Устройство подвески автомобиля

Конструкция включает следующие элементы:

  • Упругие устройства. Принимают на себя нагрузки от дорожного полотна во время движения по кочкам, ухабам, минимизируют динамические нагрузки, вертикальные ускорения, смягчают удары, уберегают от «копирования» дорожных неровностей кузовом, отпружинивают толчки, обеспечивают транспортному средству плавную езду (оптимальный вариант – колебания 1 — 1,3 Гц). Популярные упругие элементы – витые пружины, торсионы.
  • Демпфирующие элементы. Представлены всевозможными видами амортизаторов – пневматическими, газомасляными, масляными, магнитными. Поглощают тряску, не дают удару пройти к кузову авто.
  • Направляющие. Обеспечивают корректное положение колесной базы при совершении маневров во время движения по прямой траектории и при поворотах. Роль направляющих выполняют рычаги, поперечные тяги.
  • Стабилизатор поперечной устойчивости. Предохраняет авто от заваливания набок на поворотах.
  • Крепления для амортизаторов, рычагов, стабилизатора поперечной устойчивости. Упругие вставки гасят вибрации и колебания, передаваемые в самой ПА от одного узла к другому. Если вставка сделана из полиуретана, то это хорошее условие, обеспечивающее профилактику для всей подвески от «выжимания» и нежелательной деформации.
  • Шаровые опоры. Связывают рычаг ПА со ступицей (центральной вращающейся частью) колеса. Если в непорядке шаровая опора, то во время движения колеса могут начать выворачиваться наружу, а сама машина начнёт заваливаться на одно из крыльев.
  • Сайлентблоки. Втулки из металла с резиновой или полиуретановой вставкой, образующие шарниры.

На упругих элементах, входящие в схему подвески автомобиля, остановимся наиболее подробно.

Витые пружины

Главная задача пружин – поддержка веса транспортного средства, гашение вибраций и ударов от дорожного полотна, сохранение надлежащего дорожного просвета.

Стандартные пружины средней жёсткости ставятся на городские легковые автомобили.

Усиленные пружины с высокой жесткостью – элементы задней подвески автомобиля. Их активно монтируют на транспортные средства, у которых на заднюю ось приходятся заметные весовые нагрузки. Это грузовики, легковые авто с прицепом.

На некоторые транспортные средства могут ставиться пружины с переменным сечением прута – с переменной жесткостью. Благодаря ним автомобиль легко  адаптируется  к любой дорожной ситуации.

Большинство пружин изготавливается в печах из прутков из рессорно-пружинной, торсионной стали. При деформации материал способен возвратиться в исходное положение. Пружины делают из прутков круглого сечения. Могут быть бочкообразными, коническими, цилиндрическими.  Для гоночных авто выпускают пружины из углепластика.

Торсионы

Представляют собой металлические упругие стержни круглого сечения. Имеют на концах шлицевое соединение. Отлично работают на скручивание. Обеспечивают упругую связь между колесом и кузовом при перемещении колес.

Чаще всего монтируются на независимых подвесках  у многоосных транспортных средств. Крепятся одним концом к кузову, другим – к рычагу.

Торсионы – распространённые компоненты передней ПА у рамных внедорожников и грузопассажирских фургонов RENAULT KANGOO, Iveco Daily, MERCEDES-BENZ.

Рессоры

Рессоры – упругие элементы ПА из металла. Эффективны для передачи нагрузки от кузова к ходовой (колесам, гусеницам). Могут быть однолистовыми и многолистовыми.

Одни из самых первых типов упругих элементов ПА. Изначально активно присутствовали и на легковом, и на грузовом транспорте. В странах СНГ рессоры в составе подвески хорошо знакомы владельцам машин «Москвич», «Волга».

Сейчас рессоры ставятся на коммерческий транспорт, преимущественно тяжёлые грузовики, строительную спецтехнику с двумя задними мостами.

Отказ от рессор у производителей легковых авто и интерес к ним со стороны производителей тяжёлого транспорта вызван тем, что главный недостаток большинства рессор – невозможность обеспечить плавный ход на хорошем полотне (это связано с высоким трением в самих компонентах устройства данного типа) , при этом это наиболее надёжное решение, когда нужно удержать кузов гружёной машины на заданной высоте, обеспечить тяжёлому грузовому транспорту безопасность движения.

И пока одни производители говорят, что рессоры уходят в прошлое, другие удивляются новыми решениями: рессорами с графитовым покрытием (существенно снижается трение), дробеструйным упрочнением.

Принцип работы подвески

Принцип работы подвески основан на преобразовании энергии удара.

  1. Колёса наезжают на неровность.
  2. Возникает сам удар.
  3. Упругие элементы (пружины, торсионы, рессоры) перемещаются
  4. Освобождается энергия.
  5. Боковые, продольные силы и их моменты передают направляющие (рычаги, поперечные тяги). Они же оказывают влияние на характер перемещения колёс.
  6. Гашения колебаний осуществляются амортизаторами. Ведь мало просто погасить удар. Важно, чтобы когда машина попадает на неровность, она не раскачивалась. По сути, если у ПА не было бы амортизаторов, то при попадании на колдобину, элементарно бы ухудшалось сцепление и машина бы “улетала”.

Классификация подвески

Существует большое многообразие типов подвесок автомобиля.

Классификационными признаками могут выступать

  • Направляющие. В таком “срезе” ПА может быть независимой  (телескопической, рычажной, комбинированной) и зависимой  (с жёсткой балкой, с реактивными штангами).
  • Особенности перемещения колеса. В поперечной, продольной плоскостях, в обеих из них.
  • Тип гасящего устройства (в амортизаторах, рессоре и шарнирах, рессорах и амортизаторах).
  • Тип базового упругого элемента (металлическая – торсионная с витой пружиной, с листовой рессорой,  неметаллическая – гидравлическая, пневматическая, резиновая), комбинированная (рессорно-пружинная).

Виды подвесок автомобиля

Многообразие видов подвесок на рынке связано с тем, что производителям постоянно приходится искать новые решения.

Крайне важно, чтобы ПА не просто справлялась с базовыми функциями, но и была компактной, надёжной, доступной по стоимости, простой в установке и обслуживании. Давно прошли те времена, когда транспортное средство выбирали исключительно по двигателю, кузову и трансмиссии. Свою ПА требуют городские авто,  внедорожники постоянно сталкивающиеся с ямами и ухабинами, грузовики. Также своё решение требуется для передней и задней подвески автомобиля.

Универсальных решений нет и в ближайшее время не предвидятся. Зато для каждого транспортного средства можно подобрать свою идеальную ПА.

Зависимая ПА

Дольше всего существует зависимая ПА. Она базируется на жесткой неразрывной оси, представляющей собой связующую колёс. Фактически такая подвеска была ещё до того, как не было авто. Это был распространенный элемент карет, конных повозок.

Такое устройство способно решить главную задачу — предупредить смещение колёс относительно друг друга. Если одно колесо попадает в яму или на камень, то другое смещается в эту же сторону.

Исполнение при этом может быть различным. Самые популярные варианты – на продольных рессорах и с направляющими рычагами.

Конструкция с продольными рессорами — это устройство с балкой, которая подвешена на двух рессорах. Соединение выполнено с помощью стремянок.

Концы рессоры монтируются прямо на несущем кузове. Для этого используются кронштейны разных видов. Один из них в виде эластичной опоры снижает вибрации, другой — в виде серьги создаёт благоприятные условия для продольного перемещения.

Один из недостатков конструкции c продольными рессорами – проблемы при противодействии на большой скорости  боковым и продольным силам. В этом случае нет гарантии, что не сместится мост, а в итоге машина и вовсе не потеряет управляемость.

По этой причине автоконцерны уже не ставят ПА с продольными рессорами на легковые автомобили, но не отказались от её использования на коммерческом транспорте, особенно тяжёлой технике.

Впрочем, этот недостаток не встретить у  конструкции с направляющими рычагами. Как правило, четыре из рычагов продольные, а один поперечный – в виде штанги, которая широко известна под названием “тяга Панара”, но у некоторых производителей возможны и другие вариации. Вместо тяги Панара в системе может присутствовать механизм Ватта, представляющий собой вертикальный рычаг,  эффективно решающий проблему колебаний, или механизм Скотта-Рассела. Последний базируется на чередовании рычагов разной длины.  Для того, чтобы обеспечить курсовую устойчивость транспортного средства – именно то, что требуется.

Рычаги присоединены с одной стороны к раме, а с другой стороны к балке моста, лояльны к продольным, боковым, вертикальным усилиям.

5-ти рычажная зависимая подвеска – популярное решение для многих современных автомобилей марок Volvo, Kia, Fiat, и Hyundai. Особенно хорошо данное решение подходит для внедорожников.  ПА такого типа обеспечивает транспортному средству хорошую проходимость, а сама характеризуется надёжностью и длительным сроком эксплуатации. Единственное, как показывает практика, если с такой ПА что-то случается  в силу сложности конструкции, обслуживание, ремонт – не самые дешёвые.

Но если автомобилист понимает необходимость таких трат на обслуживание, а среди маршрутов – регулярно дороги с плохим покрытием, это то, что нужно. А если есть желание, чтобы была более чёткая езда на ровном асфальте, всегда есть возможность выбрать покрышки с низким профилем.

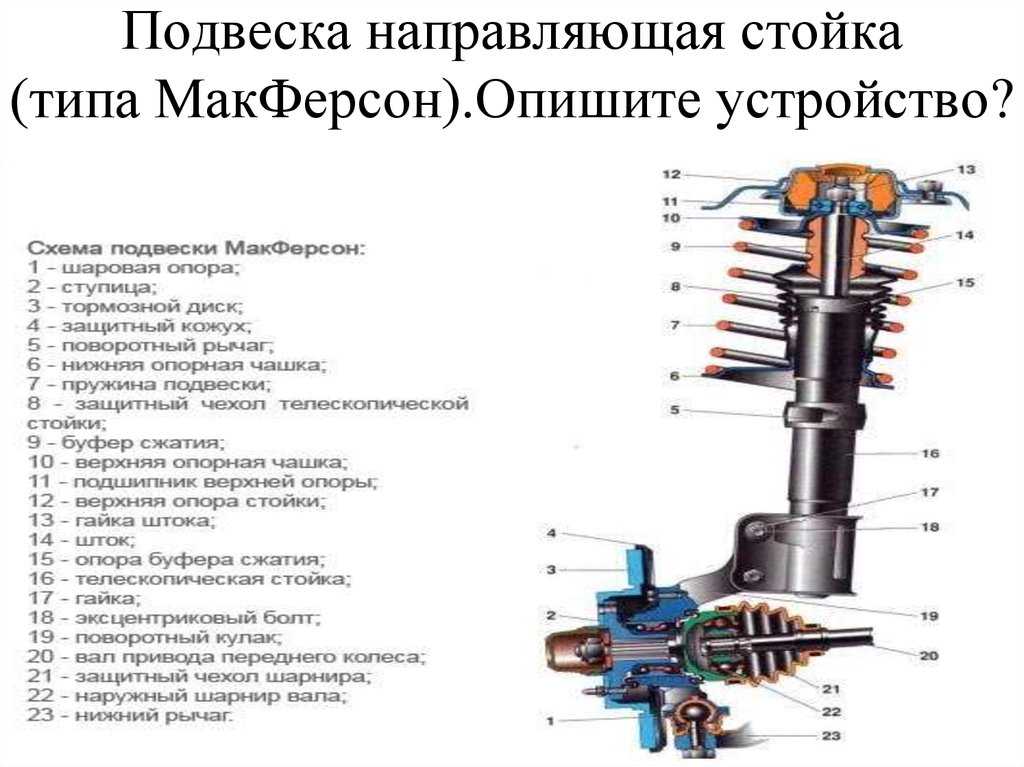

Подвеска МакФерсон (McPherson)

Отдельным подвидом независимой ПА является McPherson с поворотным кулаком. Фактически ПА МакФерсон напоминает классическую ПА, базирующуюся на двойных поперечных рычагах, но вместо поперечного рычага как-такового у конструкции есть специальная амортизационная стойка.

Производители переднеприводных легковых авто получают отличные возможности для размещения в подкапотном пространстве коробки передач и ДВС. Можно использовать поперечную схему. Другие ПА не всегда позволяют это сделать.

Большой ход и простота конструкции – это ещё одни весомые плюсы решения. При этом конструкция неуниверсальная. Есть проблемы с углом наклона в вертикальной плоскости. Для производителей спорткаров, это например, – существенное ограничение.

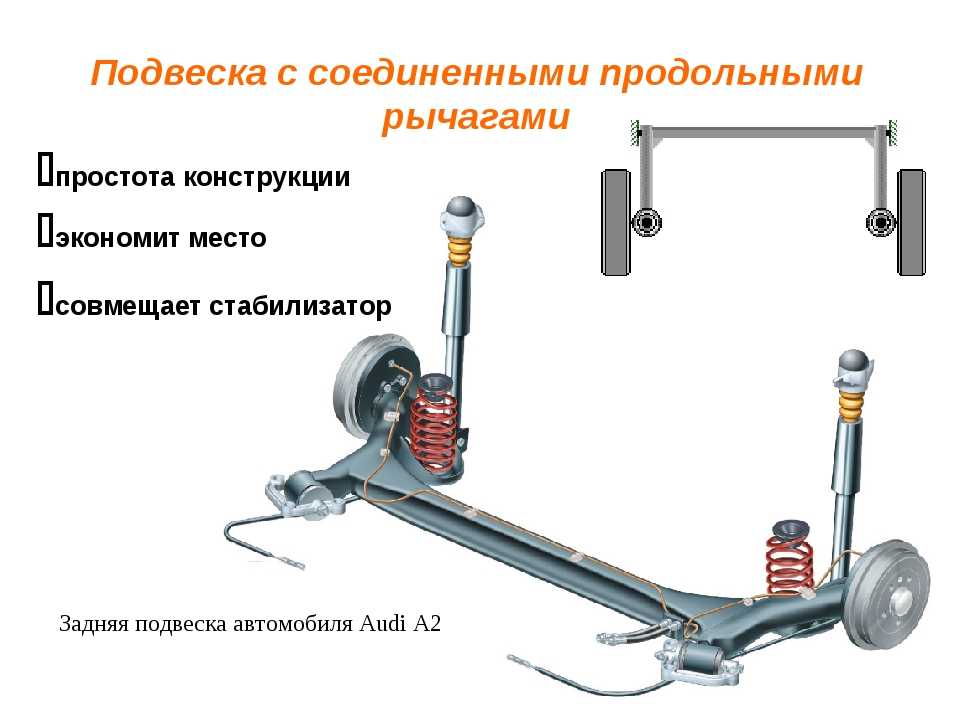

Полунезависимая подвеска

  • Общей осью для колес выступает скручивающая  торсионная балка. Она имеет П-форму.
  • Балка способна «играть», гася на поворотах крены транспортного средства.
  • Продольные рычаги крепятся одним концом  к кузову либо раме (смотря что перед нами — грузовой транспорт или легковой автомобиль), а другой – к ступице.
  • При разгоне и торможении транспортного средства  ПА ощущает силы скручивания,  при этому балка “подтягивает” колёса на место.

У некоторых транспортных средств с полузависимой ПА на балке есть электромотор. И жёсткость ПА в этом случае можно изменять прямо в ручном режиме. Это очень практично.

Чаще всего такой тип ПА можно встретить у ВАЗ (модели от 2108 до 2115), HОNDA, Renault.

Автомеханики любят такие устройства за легкость монтажа,  автомобилисты — за отличную кинематику колес и возможность получить высокий уровень жесткости в поперечном направлении.

Возникает вопрос: “А почему же такое решение не самое распространённое?” Увы, монтировать устройство можно далеко не на любом транспортном средстве. У решения достаточно специфические требования к геометрии днища.

Подвеска Де-дион (сбалансированная)

Фактически эта ПА гибридного типа. У неё есть признаки и зависимой, и независимой ПА. Основные элементы решения – витая пружина, амортизатор, приводной, задний и поперечный рычаг,  балка, приводной вал, дифференциал, тормозной диск.

Решение обеспечивает отличную возможность сбалансировать неподресоренные массы автомобиля (массы рамы, кузова и другие элементы “верхней части” транспортного средства), добиться идеальной плавности хода. Недостаток решения – риск возникновения дисбаланса в момент торможения и при разгоне.

Конструкция достаточно сложна. Поэтому у неё высокая себестоимость. Высока и стоимость ремонта такой ПА.

На практике  ПА Де-дион  можно встретить у ряда Alfa Romeo, Mercedes-Benz  Р-класса и Ferrari.

Независимая подвеска

Главная особенность независимой ПА – это то, что каждое колесо способно двигаться самостоятельно. Поэтому решение и называют независимым. Если правое колесо попадает на камень, то левое останется в статичном положении. То есть одно колесо сдвинется вместе с пружинами или другими элементами, а второму будет гарантировано хорошее сцепление с дорожным полотном. Пассажиры при езде на авто с независимой подвеской, напротив, чувствуют наибольший комфорт.

Но при этом – в “сцепке” с ПА находятся развал-схождение, ширина колеи. Для водителя это создаёт определённые трудности. Но на фоне легкой управляемости на больших скоростях с этим недостатком чаще на практике готовы смириться.

Исполнение

Исполнение независимых ПА бывает очень разным:

  • На двойных поперечных рычагах. Верхний рычаг короче, нижний – длинней. Конструкция на двойных поперечных рычагах может иметь абсолютно разные упругие элементы. У автомобилей Fiat, например, распространены торсионные ПА на поперечных рычагах, у Jaguar – пружинные (пружины могут монтироваться с упором на брызговик или в зоне, находящейся между поперечными рычагами).
  • На двойных продольных рычагах. Как правило, в качестве упругих элементов выступают торсионы. Решение хорошо подходит для тех ситуаций, когда производитель авто хочет обеспечить максимальный комфорт водителю и пассажиру, который находится рядом с ним. Неплохой вариант для городских автомобилей, предназначенных для езды, преимущественно, двух пассажиров. Правда, важно понимать, что такая конструкция требует увеличенных рычагов. А для того же городского автомобиля, требующего компактности, это уже проблема.
  • На поперечных и продольных рычагах (одновременно). Гибридное решение минимизирует влияние сил на крепления подвески к кузову транспортного средства, но с показателями кинематики у конструкции – явные проблемы. В частности, при больших ходах ПА – изменение угла развала очень существенное.
  • На косых рычагах. Оси качания – под косым углом. Производители таких ПА добились минимизации крена транспортного средства на повороте, но не всех устраивает изменения развал-схождения колёс. Такие подвески можно нередко встретить на машинах Opel, Fiat.
  • С качающимися полуосями. Упругими элементами могут быть пружины и рессоры. Качающиеся полуоси создают идеальные условия для того, чтобы при наезде на камень или другое препятствие, колесо могло уберечь относительно полуоси перпендикулярное размещение. Но при езде со скоростью выше 60 км/час сразу же начинаются проблемы с развалом. Поэтому решение нельзя назвать практичным. При установке на легковые автомобили от него давно отказались. Хотя ранее такое решение можно было встретить у Chevrolet, Ford, Mercedes-Benz.

Пневматическая подвеска

ПА базируется на баллонах  со сжатым воздухом. На характеристики ПА можно влиять именно при помощи изменения величины давления. Решение позволяет получить максимальную  плавность хода, а также взять под полный контроль регулировку клиренса автомобиля.

Чаще всего решение можно встретить на коммерческом транспорте. Особенно на автобусах и большегрузных автомобилях, тягачах.

На легковой транспорт пневматические системы ставят реже. В основном, только на машины премиум-класса.

Массовый автопром прибегал к решению разве что только при выпуске отдельных моделей Citroen.

Гидравлическая подвеска

Альтернатива классическим амортизаторам и у решения – гидростойки и гидроподъемники со значительным рабочим ходом.

Гидравлическая подвеска автомобиля (с резервуаром с гидравлической жидкостью). Хорошо подходит для эффективного решения двух задач:

  • контроля за жёсткостью,
  • регулировкой высоты клиренса.

Лучше всего показывает себя на транспортных средствах с управляющей электроникой, подстраиваясь под особенности дорожного покрытия, скорость передвижения.

При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески гидравлическая ПА самостоятельно подстраивается под условия дороги и вождения.

Электромагнитная подвеска

Работает за счёт преобразователей с мощными магнитами.

Особенности решения:

  • От блока управления на магниты подается электричество,
  • Автоматически изменяется жёсткость амортизаторов, клиренс.
  • Автомобиль получает идеальную управляемость.
  • Система отлично гасит  мельчайшие неровности, даже те, которые проявляют себя на уровне вибрации.

Некоторые электромагнитные ПА, как, например, подвеска Bose (названа так по фамилии разработчика), дополнительно способны эффективно справляться с функцией электрогенератора. Колебания из-за неровностей дороги превращаются в электрическую энергию и накапливаются в аккумуляторах.

Многорычажная подвеска

Многорычажная ПА или Multilink – одна из наиболее активно устанавливаемых конструкций на заднюю ось.  Включает в себя комплекс рычагов – поперечных и продольных, опору, пружину, амортизатор, подрамник,  стабилизатор.

Для крепления ступицы колеса используется не менее 4-х рычагов. Это важно для того, чтобы обеспечить корректную регулировку колеса.

Плюсы Multilink:

  • высокая плавность хода машины,
  • хорошая управляемость,
  • малошумность,
  • независимая поперечная и продольная регулировка колес.

При этом решение сложно в изготовлении, поэтому себестоимость его достаточна высока. Непроста и установка ПА. Установить её способны только опытные автомеханики.

Двухрычажные push-rod и pull-rod

Для спорткаров очень важно, чтобы ПА мало весила, была жёсткой, обеспечивала согласованность кинематических параметров при высоких нагрузках.

Этим характеристикам соответствуют двухрычажные конструкции push-rod и pull-rod.

У обеих конструкций между монококом и колесом находится наклонная тяга – штанга. Она может быть тянущей (pull-rod) или толкающей (push-rod). Каждое колесо взаимосвязано с одной штангой. Толкающие штанги более популярны. Их проще установить в поднятую носовую часть авто. А ведь большинство гоночных авто в силу аэродинамических особенностей именно такие.

Чтобы детально изучить устройство подвески автомобиля, её виды, можно приобрести специальный онлайн-курс для самообучения на базе LCMS ELECTUDE. Обучающий продукт предназначен для самообучения. Электронная программа представляет собой интерактивный тренинг из 25 модулей.  Среднее время прохождения тренинга – 6 часов. Но всё достаточно индивидуально и зависит от базовой подготовки. Кроме систематизированной теоретической базы вас ждёт работа на специализированном симуляторе. В том числе, вы сможете отточить навыки проведения сервисных операций.

Как работает автомобильная подвеска | Как работает

«»

Вся мощность, вырабатываемая двигателем автомобиля, бесполезна, если водитель не может управлять автомобилем. Вот где в дело вступает система подвески автомобиля. Bicanski на Pixnio

Когда люди думают о характеристиках автомобиля, они обычно думают о мощности, крутящем моменте и ускорении с нуля до 60. Но вся мощность, вырабатываемая поршневым двигателем, бесполезна, если водитель не может управлять автомобилем. Вот почему автомобильные инженеры обратили свое внимание на систему подвески практически сразу после освоения четырехтактного двигателя внутреннего сгорания.

Работа подвески автомобиля заключается в максимальном увеличении трения между шинами и дорожным покрытием, обеспечении устойчивости рулевого управления при хорошей управляемости и обеспечении комфорта пассажиров. В этой статье мы рассмотрим, как работают автомобильные подвески, как они развивались с годами и куда движется конструкция подвесок в будущем.

Объявление

Если бы дорога была идеально ровной, без неровностей, подвески были бы не нужны. Но дороги далеко не ровные. Даже на недавно вымощенных автомагистралях есть незначительные дефекты, которые могут взаимодействовать с колесами автомобиля. Именно эти несовершенства прикладывают силы к колесам. Согласно законам движения Ньютона, все силы имеют звездная величина и направление . Выбоины на дороге заставляют колесо двигаться вверх и вниз перпендикулярно поверхности дороги. Величина, конечно, зависит от того, попадает ли колесо в гигантскую шишку или крошечное пятнышко. В любом случае, автомобильное колесо испытывает вертикальное ускорение при прохождении через несовершенство.

«»

Подвеска вашего автомобиля максимизирует трение между шинами и дорогой и обеспечивает устойчивость рулевого управления.

© 2018 HowStuffWorks

Без промежуточной конструкции вся вертикальная энергия колеса передается на раму, которая движется в том же направлении. В такой ситуации шины могут полностью потерять контакт с дорогой. Затем под действием нисходящей силы тяжести шины могут снова врезаться в дорожное покрытие. Что вам нужно, так это система, которая будет поглощать энергию колеса с вертикальным ускорением, позволяя раме и кузову двигаться без помех, в то время как шины будут двигаться по неровностям дороги.

Изучение сил, действующих на движущийся автомобиль, называется динамика автомобиля , и вам необходимо понимать некоторые из этих понятий, чтобы понять, почему вообще необходима подвеска. Большинство автомобильных инженеров рассматривают динамику движущегося автомобиля с двух точек зрения:

  1. Плавность хода : способность автомобиля сглаживать неровную дорогу
  2. Управляемость : способность автомобиля безопасно ускоряться, тормозить и поворачивать

Эти две характеристики можно далее описать тремя важными принципами — изоляция дороги , устойчивость на дороге и прохождение поворотов . В таблице ниже описаны эти принципы и то, как инженеры пытаются решить проблемы, уникальные для каждого из них.

«»

В этой таблице описывается изоляция дороги, сцепление с дорогой и повороты дороги.

© 2018 HowStuffWorks

Подвеска автомобиля с ее различными компонентами обеспечивает все описанные решения.

Давайте посмотрим на части типичной подвески, переходя от общей картины шасси к отдельным компонентам, из которых собственно состоит подвеска.

Реклама

Содержание

  1. Детали подвески автомобиля
  2. Амортизаторы: Амортизаторы
  3. Амортизаторы: стойки и стабилизаторы поперечной устойчивости
  4. Типы подвески: передняя
  5. Типы подвески: Задняя
  6. Специализированные подвески: Baja Bug
  7. Специализированные подвески: гонщики Формулы-1
  8. Специализированные подвески: Hot Rods

htm»>

Детали подвески автомобиля

Подвеска автомобиля фактически является частью шасси, которое включает в себя все важные системы, расположенные под кузовом автомобиля. К этим системам относятся:

  • Рама : конструктивный несущий компонент, поддерживающий двигатель и кузов автомобиля, которые, в свою очередь, опираются на подвеску
  • Система подвески : установка, поддерживающая вес, поглощающая и амортизирующая удары и помогающая поддерживать контакт с шинами
  • Система рулевого управления : механизм, позволяющий водителю вести и направлять транспортное средство
  • Шины и колеса : компоненты, обеспечивающие движение автомобиля за счет сцепления и/или трения с дорогой

Таким образом, подвеска является лишь одной из основных систем любого автомобиля.

Advertisement

Имея в виду этот общий обзор, пришло время взглянуть на три основных компонента любой подвески: пружины, амортизаторы и стабилизаторы поперечной устойчивости.

Пружины

Современные пружинные системы основаны на одной из четырех основных конструкций:

  • Винтовые пружины являются наиболее распространенным типом пружин и, по сути, представляют собой усиленный торсионный стержень, намотанный вокруг оси. Винтовые пружины сжимаются и расширяются, чтобы поглощать движение колес.
  • Листовые рессоры состоят из нескольких слоев металла (называемых «листьями»), соединенных вместе, чтобы действовать как единое целое. Листовые рессоры впервые использовались на конных повозках и встречались на большинстве американских автомобилей до 19 века.85. Они до сих пор используются на большинстве грузовиков и большегрузных транспортных средств.
  • Торсионные стержни используют свойства скручивания стального стержня, чтобы обеспечить работу, подобную винтовой пружине. Вот как они работают: один конец стержня крепится к раме автомобиля. Другой конец прикреплен к поперечному рычагу, который действует как рычаг, перемещающийся перпендикулярно торсиону. Когда колесо наезжает на неровность, вертикальное движение передается на поперечный рычаг, а затем, посредством рычажного действия, на торсион. Затем торсион скручивается вдоль своей оси, создавая усилие пружины. Европейские автопроизводители широко использовали эту систему, как и Packard и Chrysler в Соединенных Штатах, на протяжении 19 века.50-х и 1960-х годов.
  • Пневматические амортизаторы состоят из цилиндрической воздушной камеры, расположенной между колесом и кузовом автомобиля, и используют сжимающие свойства воздуха для поглощения вибрации колеса. Сегодня эта технология используется во многих роскошных автомобилях, но на самом деле этой концепции уже более века, и ее можно найти в багги, запряженных лошадьми. Пневматические рессоры той эпохи делались из наполненных воздухом кожаных диафрагм, очень похожих на меха; они были заменены пневматическими рессорами из формованной резины в 1930 с.

В зависимости от того, где на автомобиле расположены рессоры — т. е. между колесами и рамой — инженеры часто считают удобным говорить о подрессоренной массе и неподрессоренной массе .

Пружины: Подрессоренная и неподрессоренная масса

Подрессоренная масса — это масса автомобиля, опирающегося на рессоры, а неподрессоренная масса — это масса между дорогой и пружинами подвески. Жесткость пружин влияет на реакцию подрессоренной массы во время движения автомобиля. Автомобили со слабой подвеской, такие как роскошные автомобили (например, Mercedes-Benz C-Class), могут проглатывать неровности и обеспечивать сверхплавную езду; однако такой автомобиль склонен нырять и приседать во время торможения и ускорения, а также имеет тенденцию к раскачиванию или крену кузова на поворотах. Автомобили с жесткой подвеской, такие как спортивные автомобили (например, Mazda Miata MX-5), менее снисходительны к ухабистым дорогам, но они хорошо минимизируют движения кузова, а это означает, что их можно вести агрессивно даже на поворотах.

Таким образом, хотя пружины сами по себе кажутся простыми устройствами, разработка и внедрение их в автомобиль, чтобы сбалансировать комфорт пассажиров и управляемость, является сложной задачей. И что еще более усложняет ситуацию, пружины сами по себе не могут обеспечить идеально плавную езду. Почему? Потому что пружины отлично поглощают энергию, но не так хорошо рассеивают ее. Для этого требуются другие конструкции, известные как демпферы .

Реклама

Амортизаторы: Амортизаторы

Если нет амортизирующей конструкции , автомобильная пружина будет растягиваться и высвобождать энергию, которую она поглощает от удара, с неконтролируемой скоростью. Пружина будет продолжать подпрыгивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия. Подвеска, построенная только на рессорах, обеспечит чрезвычайно резвую езду и, в зависимости от местности, сделает автомобиль неуправляемым.

Введите амортизатор или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование . Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость. Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

Реклама

Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (т. е. с подрессоренной массой), а нижнее крепление соединяется с осью рядом с колесом (т. е. с неподрессоренной массой). В двухтрубная конструкция , один из самых распространенных типов амортизаторов, верхнее крепление соединяется со штоком поршня, который в свою очередь соединяется с поршнем, который в свою очередь сидит в трубке, заполненной гидравлической жидкостью. Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. В резервной трубке хранится избыточная гидравлическая жидкость.

Когда колесо автомобиля наталкивается на неровность дороги и вызывает скручивание и раскручивание пружины, энергия пружины передается на амортизатор через верхнюю опору, вниз через шток поршня и в поршень. Отверстия перфорируют поршень и позволяют жидкости просачиваться, когда поршень движется вверх и вниз в напорной трубке. Поскольку отверстия относительно крошечные, через них проходит лишь небольшое количество жидкости под большим давлением. Это замедляет поршень, который, в свою очередь, замедляет пружину.

Амортизаторы работают в два цикла — цикл сжатия и цикл растяжения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем. Цикл расширения происходит, когда поршень движется к верхней части напорной трубы, сжимая жидкость в камере над поршнем. Типичный легковой автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия. Имея это в виду, цикл сжатия управляет движением неподрессоренной массы автомобиля, а цикл растяжения контролирует более тяжелую подрессоренную массу.

Все современные амортизаторы чувствительны к скорости — чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор. Это позволяет амортизаторам приспосабливаться к дорожным условиям и контролировать все нежелательные движения, которые могут возникнуть в движущемся транспортном средстве, включая отскок, раскачивание, пикирование при торможении и ускорение.

Реклама

Амортизаторы: стойки и стабилизаторы поперечной устойчивости

Другой распространенной демпфирующей конструкцией является стойка — по сути, амортизатор, установленный внутри винтовой пружины. Стойки выполняют две функции: они выполняют амортизирующую функцию как амортизаторы и обеспечивают структурную поддержку подвески автомобиля. Это означает, что стойки обеспечивают немного больше, чем амортизаторы, которые не поддерживают вес автомобиля — они контролируют только скорость, с которой вес передается в автомобиле, а не сам вес.

Поскольку амортизаторы и стойки очень важны для управления автомобилем, их можно считать важными элементами безопасности. Изношенные амортизаторы и стойки могут привести к чрезмерному переносу веса автомобиля из стороны в сторону и спереди назад. Это снижает способность шины сцепляться с дорогой, а также управляемость и эффективность торможения.

Реклама

Стабилизаторы поперечной устойчивости

Стабилизаторы поперечной устойчивости (также известные как стабилизаторы поперечной устойчивости) используются вместе с амортизаторами или стойками для придания движущемуся автомобилю дополнительной устойчивости. Стабилизатор представляет собой металлический стержень, который охватывает всю ось и эффективно соединяет каждую сторону подвески вместе.

Когда подвеска одного колеса перемещается вверх и вниз, стабилизатор передает движение другому колесу. Это создает более ровную езду, а уменьшает раскачивание автомобиля . В частности, он борется с креном автомобиля на подвеске при поворотах. По этой причине сегодня почти все автомобили оснащены стабилизаторами поперечной устойчивости в качестве стандартного оборудования, хотя, если это не так, комплекты позволяют легко установить стабилизаторы в любое время.

Реклама

Типы подвески: передняя

До сих пор наши обсуждения были сосредоточены на том, как работают пружины и амортизаторы на любом конкретном колесе. Но четыре колеса автомобиля работают вместе в двух независимых системах — два колеса, соединенные передней осью, и два колеса, соединенные задней осью. Это означает, что автомобиль может иметь и обычно имеет разный тип подвески спереди и сзади.

Многое зависит от того, связывает ли колеса жесткая ось или колеса могут двигаться независимо. Прежняя аранжировка известна как зависимая система , в то время как последняя компоновка известна как независимая система . В следующих разделах мы рассмотрим некоторые распространенные типы передней и задней подвески, которые обычно используются в обычных автомобилях.

Объявление

Зависимые передние подвески

Зависимые передние подвески имеют жесткую переднюю ось, соединяющую передние колеса. По сути, это выглядит как прочный стержень под передней частью автомобиля, удерживаемый листовыми рессорами и амортизаторами. Зависимая передняя подвеска, распространенная на грузовиках, не использовалась в обычных автомобилях в течение многих лет.

Независимая передняя подвеска

В этой конфигурации передние колеса могут двигаться независимо. Стойка Макферсона , разработанная Эрлом С. Макферсоном из General Motors в 1947 году, является наиболее широко используемой системой передней подвески, особенно в автомобилях европейского происхождения.

Стойка MacPherson объединяет амортизатор и винтовую пружину в единый блок. Это обеспечивает более компактную и легкую систему подвески, которую можно использовать для автомобилей с передним приводом.

«»

Подвеска на двойных поперечных рычагах на выставке в музее Toyota в Нагое, Япония.

Wikimedia Commons (CC BY SA 4.0)

Подвеска на двойных поперечных рычагах , также известная как подвеска с А-образными рычагами или подвеска с рычагами управления, является еще одним распространенным типом передней независимой подвески.

Хотя существует несколько различных возможных конфигураций, в этой конструкции обычно используются два рычага в форме поперечных рычагов для определения местоположения колеса. На каждом поперечном рычаге, который имеет два положения крепления к раме и одно на колесе, установлен амортизатор и цилиндрическая пружина для поглощения вибраций. Подвеска на двойных поперечных рычагах позволяет лучше контролировать угол развала колес, который описывает степень наклона колес внутрь и наружу. Они также помогают свести к минимуму крен или раскачивание и обеспечивают более стабильное ощущение рулевого управления. Из-за этих характеристик подвеска на двойных поперечных рычагах часто используется на передних колесах больших автомобилей.

Теперь давайте посмотрим на некоторые распространенные задние подвески.

Реклама

Типы подвески: Задняя

Зависимые задние подвески

Если задние колеса автомобиля соединяет неразрезная ось, то подвеска, как правило, достаточно простая — либо на листовой рессоре, либо на винтовой. В прежней конструкции листовые рессоры прижимались непосредственно к ведущему мосту. Концы листовых рессор крепятся непосредственно к раме, а амортизатор крепится к хомуту, удерживающему пружину на оси. В течение многих лет американские производители автомобилей отдавали предпочтение этой конструкции из-за ее простоты.

Та же базовая конструкция может быть достигнута с винтовыми пружинами, заменяющими листы. При этом пружина и амортизатор могут монтироваться как единое целое или как отдельные компоненты. Когда они разделены, пружины могут быть намного меньше, что уменьшает количество места, которое занимает подвеска.

Реклама

Независимая задняя подвеска

Если и передняя, ​​и задняя подвески независимы, то все колеса установлены и подпружинены по отдельности, в результате чего автомобильная реклама рекламирует как «независимую подвеску четырех колес». Любую подвеску, которую можно использовать на передней части автомобиля, можно использовать и на задней, а версии передних независимых систем, описанных в предыдущем разделе, можно найти на задних осях. Разумеется, в задней части автомобиля отсутствует рулевая рейка — узел, включающий ведущую шестерню и позволяющий колесам поворачиваться из стороны в сторону. Это означает, что задние независимые подвески могут быть упрощенными вариантами передних, хотя основные принципы остаются прежними.

Далее мы рассмотрим подвески специальных автомобилей.

Реклама

Специализированные подвески: Baja Bug

По большей части эта статья была посвящена подвескам основных передне- и заднеприводных автомобилей — автомобилей, которые ездят по обычным дорогам в нормальных условиях вождения. А как насчет подвески специальных автомобилей, таких как хот-роды, гоночные автомобили или экстремальные внедорожники? Хотя подвески специальных автомобилей подчиняются тем же основным принципам, они обеспечивают дополнительные преимущества, уникальные для условий вождения, в которых они должны двигаться. Далее следует краткий обзор конструкции подвески для трех типов специальных автомобилей — Baja Bugs, гоночных болидов Формулы-1 и хот-родов в американском стиле.

Baja Bugs

Volkswagen Beetle, или Жук, суждено было стать фаворитом среди любителей бездорожья. Благодаря низкому центру тяжести и расположению двигателя над задней осью полноприводный Bug справляется с бездорожьем так же, как и с некоторыми полноприводными автомобилями. Конечно, VW Bug не готов к бездорожью с заводской комплектацией. Большинство жуков требуют некоторых модификаций или преобразований, чтобы подготовить их к гонкам в суровых условиях, таких как пустыни Нижней Калифорнии.

Объявление

Одно из самых важных изменений происходит в подвеске. Торсионная подвеска, стандартное оборудование для передней и задней части большинства Bugs в период с 1936 по 1977 год, может быть поднята, чтобы освободить место для тяжелых внедорожных колес и шин. Более длинные амортизаторы заменяют стандартные амортизаторы, чтобы поднять кузов выше и обеспечить максимальный ход колес. В некоторых случаях преобразователи Baja Bug полностью удаляют торсионы и заменяют их несколькими Coil-over systems , продукт послепродажного обслуживания, который сочетает в себе пружину и амортизатор в одном регулируемом блоке. Результатом этих модификаций является транспортное средство, которое позволяет колесам перемещаться по вертикали на 20 дюймов (50 сантиметров) или более с каждой стороны. Такой автомобиль может легко перемещаться по пересеченной местности и часто «прыгает» по стиральной доске в пустыне, как камень по воде.

Реклама

Специализированные подвески: гонщики Формулы-1

Гоночный автомобиль Формулы-1 представляет собой вершину автомобильных инноваций и эволюции. Легкие композитные кузова, мощные двигатели V10 и усовершенствованная аэродинамика позволили создать более быстрые, безопасные и надежные автомобили.

Чтобы сделать мастерство пилота ключевым фактором отличия в гонке, к конструкции гоночных автомобилей Формулы-1 применяются строгие правила и требования. Например, правила, регулирующие конструкцию подвески, гласят, что все гонщики Формулы-1 должны иметь обычные пружины, но они не допускают активных подвесок с компьютерным управлением. Для этого автомобили оснащены многорычажной подвеской , в которой используется многорычажный механизм, эквивалентный системе двойных поперечных рычагов.

Реклама

Напомним, что конструкция с двумя поперечными рычагами использует два рычага управления в форме поперечных рычагов для управления движением вверх и вниз каждого колеса. У каждого рычага есть три монтажных положения — два на раме и одно на ступице колеса — и каждое соединение шарнирно закреплено, чтобы направлять движение колеса. Во всех автомобилях основным преимуществом подвески на двойных поперечных рычагах является контроль . Геометрия рычагов и эластичность соединений дают инженерам полный контроль над углом поворота колеса и другими динамическими характеристиками автомобиля, такими как подъем, приседание и пикирование.

Однако, в отличие от дорожных автомобилей, амортизаторы и винтовые пружины гоночного автомобиля Формулы-1 не крепятся непосредственно к рычагам управления. Вместо этого они ориентированы по длине автомобиля и управляются дистанционно с помощью ряда толкающих и тянущих стержней. Они переводят движения колеса вверх-вниз в возвратно-поступательные движения пружинно-демпферного аппарата.

Реклама

Специализированные подвески: Hot Rods

Эпоха классического американского хот-рода длилась с 1945 примерно до 1965 года. Как и Baja Bugs, классические хот-роды требовали от своих владельцев значительных модификаций. Однако, в отличие от Bugs, которые построены на шасси Volkswagen, хот-роды были построены на множестве старых, часто исторических моделей автомобилей: автомобили, выпущенные до 1945 года, считались идеальным материалом для трансформации хот-родов, потому что их кузова и рамы часто были в хорошей форме. , а их двигатели и трансмиссии нуждались в полной замене. Для энтузиастов хот-родов это было именно то, что они хотели, поскольку это позволяло им устанавливать более надежные и мощные двигатели, такие как Ford V8 с плоской головкой или Chevrolet V8.

Один из популярных хот-родов был известен как T-bucket , потому что он был основан на Ford Model T. Стандартная передняя подвеска Ford Model T состояла из цельной двутавровой балки переднего моста (зависимая подвеска). , U-образная багги-рессора (листовая рессора) и радиусный стержень в форме поперечного рычага с шариком на заднем конце, который поворачивался в чашке, прикрепленной к трансмиссии.

Advertisement

Инженеры Ford создали модель T для высокой езды с большой амплитудой колебаний подвески, идеальной конструкцией для грубых, примитивных дорог 19-го века. 30 с. Но после Второй мировой войны хот-роддеры начали экспериментировать с более крупными двигателями Cadillac или Lincoln, что означало, что радиусный стержень в форме поперечного рычага больше не применялся. Вместо этого они сняли центральный шар и прикрутили концы поперечного рычага к раме. Эта конструкция « с разделенным поперечным рычагом » опустила переднюю ось примерно на 1 дюйм (2,5 сантиметра) и улучшила управляемость автомобиля.

Чтобы опустить ось более чем на дюйм, потребовалась совершенно новая конструкция, которую предоставила компания Bell Auto. На протяжении 19В 40-х и 1950-х годах Bell Auto предлагала осей с опускаемой трубой , которые опускали автомобиль на целых 5 дюймов (13 сантиметров). Трубчатые оси были изготовлены из гладких стальных труб и сбалансированы по прочности с превосходной аэродинамикой. Стальная поверхность также лучше воспринимала хромирование, чем кованые оси с двутавровой балкой, поэтому хот-роддеры часто предпочитали их и из-за их эстетических качеств.

Некоторые энтузиасты хот-родов, однако, утверждали, что жесткость трубчатой ​​оси и ее неспособность изгибаться ухудшают ее способность справляться с нагрузками при вождении. Чтобы приспособиться к этому, хот-роддеры представили четырехбалочная подвеска с двумя точками крепления на оси и двумя на раме. В каждой точке крепления концы стержней авиационного типа обеспечивали достаточное движение под любым углом. Результат? Четырехбалочная система улучшила работу подвески в любых условиях вождения.

Для получения дополнительной информации о подвеске автомобиля и смежных темах перейдите по ссылкам ниже.

Реклама

Первоначально опубликовано: 11 мая 2005 г.

Подвеска автомобиля Часто задаваемые вопросы

Что делает подвеска для автомобиля?

Работа подвески автомобиля заключается в максимальном увеличении трения между шинами и дорожным покрытием, обеспечении устойчивости рулевого управления при хорошей управляемости и обеспечении комфорта пассажиров.

Из каких частей состоит подвеска автомобиля?

Подвеска автомобиля фактически является частью шасси, которое включает в себя все важные системы, расположенные под кузовом автомобиля. Эти системы включают в себя:

Рама: конструктивный несущий элемент, поддерживающий двигатель и кузов автомобиля, которые, в свою очередь, опираются на подвеску.
Система подвески: установка, поддерживающая вес, поглощающая и гасящая удары и помогающая поддерживать контакт с шиной.
Система рулевого управления: механизм, который позволяет водителю вести и направлять транспортное средство.
Шины и колеса: компоненты, обеспечивающие движение автомобиля за счет сцепления и/или трения с дорогой

Как долго служат подвески автомобилей?

Подвеска вашего автомобиля обычно нуждается в ремонте или замене деталей, таких как амортизаторы и стойки, примерно через 50 000 миль.

Что вызывает проблемы с подвеской автомобиля?

Поскольку подвеска автомобиля состоит из множества деталей, в любой части подвески может возникнуть ряд проблем. Как правило, сильные удары и значительные неровности, такие как выбоины или дорожные препятствия, приводят к проблемам с подвеской или ее повреждениям.

Как узнать, повреждена ли подвеска?

Признаки повреждения подвески могут включать занос, занос во время поворотов, неровную езду, при которой вы чувствуете каждую неровность дороги, и рывки при движении вперед при остановке.

Много дополнительной информации

Статьи по теме

Другие полезные ссылки

  • Автомобильные Библии: полное руководство по подвеске автомобиля
  • Амортизаторы и стойки Monroe Техническая поддержка
  • Samarins.com: Как проверить подвеску и рулевое управление автомобиля при покупке подержанного автомобиля

Источники

  • «Подвеска Bose». Edmunds.com, Внутренняя линия. По состоянию на 26 апреля 2005 г.
  • http://www. cars.com/carsapp/national/?szc Cars.com Глоссарий Подвеска на двойных поперечных рычагах.
  • Клайнс, Том. 2004 Лучше жить через любопытство. Популярная наука. 3 декабря.
  • ДиПьетро, ​​Джон. 2004. http://www.edmunds.com/insideline/do/Features/articleId»
  • http://www.edmunds.com/insideline/do/Features/articleId» Encyclopedia Britannica 2005, s.v. «демпфирование». CD-ROM, 2005.
  • http://www.edmunds.com/insideline/do/Features/articleId»Kahn, Dan. http://www.monroe.com/tech_support/tec_default.asp http://www.rodandcustommagazine.com/techarticles /135_0312_solid/ Амортизаторы и стойки Monroe. Техническая поддержка, техническое обучение.
  • Шерман, Дон. Американец: Как обстоят дела сегодня, Нью-Йорк: Crown Publishers,

.

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

William Harris & Kristen Hall-Geisler
«Как работает подвеска автомобиля»
11 мая 2005 г.
HowStuffWorks.com.
23 ноября 2022 г.

Citation

4 Часто задаваемые вопросы о системе подвески вашего автомобиля

Система подвески автомобиля находится между рамой и дорогой. Основная функция системы подвески — максимизировать общую производительность автомобиля при движении по дороге. Система подвески также помогает поглощать неровности дороги и обеспечивает безопасную и комфортную езду.

Если вы хотите узнать больше о подвеске вашего автомобиля, узнайте ответы на четыре часто задаваемых вопроса.

  1. Какие части составляют систему подвески?

Система подвески вашего автомобиля состоит из следующих частей:

  • Шины. Это единственная часть подвески, которая касается земли.
  • Винтовые пружины. Это часть, которая поглощает удар, когда автомобиль наезжает на неровность дороги.
  • Амортизаторы. Эта часть, которую иногда называют амортизаторами или амортизаторами, поддерживает цилиндрическую пружину, чтобы еще больше уменьшить воздействие ударов или выбоин.
  • Стержни/рычаги. Эти детали работают вместе, чтобы связать вместе различные части системы подвески.
  • Соединения/подшипники/втулки. Эти детали позволяют некоторым компонентам системы подвески выполнять скользящие действия.

Некоторые автомобили не имеют амортизаторов. Вместо этого эти автомобили поставляются со стойками. Стойка похожа на амортизатор, так как обеспечивает поддержку подвески, а также винтовых пружин.

Система рулевого управления также важна, так как она работает со всей системой подвески, чтобы заставить машину поворачивать. Вся система подвески находится на верхней части рамы автомобиля, которая несет вес автомобиля.

  1. Какие признаки указывают на проблему с системой подвески?

Система подвески вашего автомобиля подвержена сильному износу. Когда вы проезжаете выбоины, наезжаете на неровности на дороге, врезаетесь в бордюр или попадаете в изгиб крыла, все это сказывается на системе подвески. Из-за этого износа ваша система подвески требует регулярного обслуживания.

В некоторых случаях может потребоваться оценка вашей системы подвески профессиональным автомехаником. Узнайте о некоторых признаках того, что вам следует профессионально осмотреть систему подвески:

  • Когда вы нажимаете на тормоз, ваш автомобиль резко падает.
  • Ваш автомобиль тянет в сторону, когда вы едете по дороге.
  • Кажется, что ваш автомобиль сносит, когда вы поворачиваете за угол.
  • Ваш автомобиль продолжает подпрыгивать после того, как вы попали в выбоину или выбоину на дороге.
  • Ваш автомобиль больше не обеспечивает плавность хода.

Некоторые из этих знаков также могут указывать на то, что вам нужны новые шины или развал-схождение. Тем не менее, любой из этих признаков требует скорейшего осмотра.

  1. Когда требуется замена деталей системы подвески?

Как и любую другую часть вашего автомобиля, вам рано или поздно придется заменить определенные детали подвески.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
