Аккумуляторная батарея автомобиля — назначение, устройство и типы


Главная  /  Учебник по устройству автомобиля  /  Глава 10. Электрооборудование и электросистемы » Подраздел 10.2 Аккумуляторная батарея (АКБ). Назначение, устройство и типы




Назначение аккумуляторной батареи

Аккумуляторная батарея обеспечивает электрическим током все потребители, пока двигатель не работает или работает на очень малых оборотах, также является резервным источником питания в случае выхода из строя генератора.

Внимание
В случае выхода из строя генератора не стоит затягивать с его ремонтом, необходимо сразу решать возникшую проблему. Длительное использование исключительно АКБ может вывести ее из строя, причем в самый неподходящий момент.

Одним из основных функциональных назначений АКБ является пуск двигателя с помощью стартера.

Устройство аккумуляторной батареи

В аккумуляторной батарее происходит преобразование химической энергии в электрическую. Химия в том, что взяли и поместили в раствор серной кислоты две пластины, состоящие из свинца, и на пластинах сделали выводы (рисунок 10.1). Подсоединили к выводам два провода от генератора, начали вращать его, чтобы тот выделял электрический ток и зарядили АКБ (пока аккумулятор заряжается, он является потребителем тока). В данном случае электрическая энергия преобразовалась в химическую – аккумулятор зарядился. Отсоединили от выводов генератор и подсоединили, например, лампочку, и она загорелась! Потому что начался процесс преобразования химической энергии в электрическую. Прелесть данной конструкции в том, что процессы зарядки и разрядки можно производить многократно. И если соблюдать основные, довольно несложные, правила эксплуатации АКБ, она может прослужить долгое время.

Простейший аккумулятор состоит из двух пластин, помещенных в корпус (его еще называют банкой), этот корпус заполнен раствором серной кислоты (который называется электролитом) и закрыт сверху крышкой. В крышке имеются отверстия, через которые выведены по два вывода от каждой из пластин (положительный и отрицательный).


Рисунок 10.1 Принцип работы аккумуляторной батареи.

Любая АКБ состоит из нескольких (чаще шести) простейших батарей, описанных выше. Почему именно шести? Бортовая сеть автомобиля рассчитана на 12 вольт, а значит и аккумуляторная батарея должна выдавать столько же. Ввиду своих габаритных размеров одна банка (две пластины) обеспечивает напряжение приблизительно в 2 вольта. Для получения 12 вольт положительные и отрицательные пластины соединяют последовательно и делают два общих вывода – положительный и отрицательный (смотрите рисунок 10.2).

Примечание
Аккумуляторная батарея должна иметь такие габаритные размеры, чтобы оптимально вписаться в ограниченное пространство моторного отсека автомобиля.

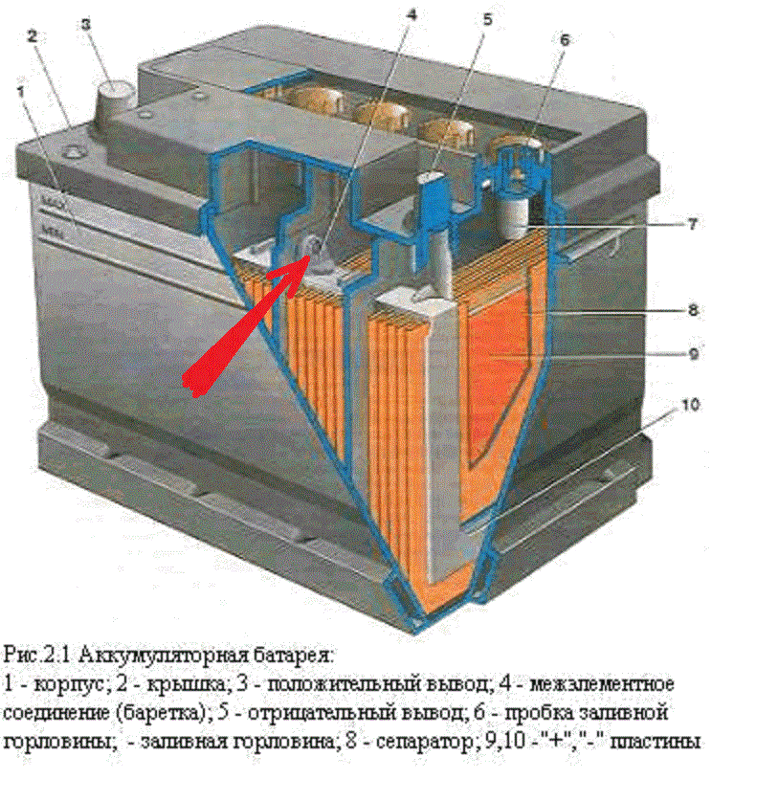

Рисунок 10.2 Устройство аккумуляторной батареи.

На многих современных автомобилях для предотвращения кражи головного модуля аудиосистемы существует своеобразная защита, которая блокирует аудиомагнитолу после отключения отрицательной клеммы от аккумуляторной батареи. Чтобы магнитола заработала, в нее необходимо ввести определенный код – ключ. Если вы приобретаете новый автомобиль, данный код вам вручат в салоне, если покупаете машину с рук, необходимо уточнить у владельца наличие такого кода.

Примечание
Стоит помнить, что в некоторых современных автомобилях после отключения АКБ и повторного подключения бортовой компьютер может вывести сообщение об ошибке, которое можно сбросить с помощью специализированного оборудования на СТО.

Типы АКБ

По принципу необходимости обслуживания аккумуляторные батареи разделяют на: обслуживаемые и необслуживаемые. Одним из подтипов обслуживаемых стали малообслуживаемые АКБ. На данный момент применение обслуживаемых АКБ сведено к минимуму. Названия типов аккумуляторных батарей говорят сами за себя.

Основа свинцово-кислотных АКБ, о которых идет речь в данной главе, — жидкий электролит. Однако технологии производства батарей шагнули далеко вперед и сейчас довольно часто можно встретить АКБ, выполненные на базе технологии AGM, в которой сам электролит абсорбирован в стеклянных волокнах. Также не стоит забывать и о набирающих популярность гелевых АКБ (GEL), в них электролит загущен с помощью силикагеля до гелеобразного состояния.

Из-за большого многообразия типов АКБ возникло много споров относительно эффективности и стойкости каждого из них. Если по существу, то нет одного, идеального для всех эксплуатационных условий аккумулятора. Ибо, выигрывая в чем-то одном, любой тип АКБ обязательно существенно проигрывает в чем-нибудь другом. Так, например, столь популярные необслуживаемые «кальциевые» аккумуляторы имеют очень низкие показатели саморазряда и не требуют к себе какого-либо внимания, однако они очень сильно «боятся» глубоких разрядов (как пример, при многократных коротких поездках в зимний период). С такими разрядами АКБ такого типа придет в непригодность за очень короткий период эксплуатации. А вот малообслуживаемые АКБ глубоких разрядов не боятся, но взамен требуют регулярной доливки дистиллированной воды (в среднем, раз в полгода).

Примечание
Во время зарядки АКБ происходит закипание электролита, но закипание не в бытовом понимании этого слова, просто происходит расщепление воды на кислород и водород (появляются пузырьки). Составная часть электролита – вода – выкипает, а плотность электролита, соответственно, растет. Чтобы привести плотность электролита в норму, доливают дистиллированную воду.

Внимание
Одной из существенных опасностей при плановой зарядке АКБ является выделение водорода из электролита. И вроде мало, но и взорваться может. Поэтому при обслуживании и эксплуатации АКБ необходимо соблюдать все меры предосторожности.

 Основные характеристики АКБ

Полярность указывает на расположение отрицательного и положительного выводов батареи. Полярность бывает прямой и обратной.

Примечание
Чтобы узнать, какая полярность на вашей АКБ, установите ее к себе той стороной, ближе к которой смещены выводы. Посмотрите, какой из выводов обозначен знаком «+», а какой — знаком «-». Если «+» находится слева, значит полярность прямая, если справа – обратная.

Номинальная емкость (обозначается С20) — количество электричества (в А·ч), которое способна отдать АКБ при 20-часовом режиме разряда током, численно равным 0,05 номинальной емкости до напряжения на выводах 10,5 В при температуре электролита 25 °С.

Внимание
Следует всегда помнить о том, что на автомобиль следует устанавливать АКБ той емкости, которая указана заводом-изготовителем транспортного средства. В принципе, ничего страшного не случится, и первое время будет радовать резвый пуск двигателя, но не стоит забывать о том, что возможности генератора не безграничны, а условия эксплуатации автомобиля могут быть очень суровы. Как следствие, батарея большей емкости будет постоянно недополучать энергию для восстановления — не будет заряжаться на 100%, что в скором времени приведет к выходу ее из строя.

Резервная емкость (обозначается Cр) – время разряда в минутах полностью заряженной батареи током 25 А до напряжения 10,5 В при температуре электролита 25 °С.

Примечание
Резервная емкость в 1,63 раза больше номинальной в числовом выражении (так, для АКБ емкостью 55 А·ч она составляет приблизительно 90 минут). Это время, в течение которого полностью заряженная батарея может обеспечивать электроэнергией минимальное количество потребителей, необходимых для безопасного движения автомобиля в случае отказа генератора.

Ток холодной прокрутки (Iх.п.) – по ГОСТу (ДСТУ) 959-2002 – это ток разряда, который способна отдать батарея при температуре электролита минус 18 °С в течение 10 секунд при напряжении не менее 7,5 В. Чем выше данный параметр, тем лучше двигатель будет пускаться зимой, однако по причине увеличения нагрузки на стартер может снизиться его ресурс.

Примечание
Величина тока холодной прокрутки зависит от методики ее измерения. Примерное соответствие значений тока холодной прокрутки, определенного по разным стандартам, приведено в таблице ниже.

DIN 43559, ГОСТ 959-91170200225255280310335365395420
EN 60095-1, ГОСТ 959-2002 (Россия)280330360420480520540600640680
SAE J537300350400450500550600650700750

Одним из основных показателей, характеризующих рабочее состояние АКБ, является плотность электролита. Она должна быть всегда в определенном диапазоне. Если АКБ малообслуживаемая, то летом плотность немного понижают, а вот зимой, чтобы исключить вероятность замерзания электролита, повышают.

Примечание
Плотность электролита измеряется специальным прибором – ареометром.

При покупке АКБ

Допустим, вы решили заменить источник питания. Придя, например, в магазин автозапчастей, определились с моделью. Теперь внимательнее. Спросите сначала АКБ сухозаряженный (без электролита) или залитый электролитом и заряженный. В первом случае срок хранения на складе не должен превышать трех лет, во втором – полугода.

Посмотрите на дату изготовления АКБ и если с даты производства прошло более одного года, выполните, по возможности, следующие проверки:

  • осмотрите корпус на наличие повреждений;

Для залитых и заряженных

  • уровень электролита должен находиться между метками «min» и «max» (корпус из полупрозрачного пластика) или быть выше примерно на 15 – 20 мм от верхнего торца пластин;
  • плотность электролита должна составлять 1,25–1,26 г/см3 при 25±5 °С;

Маркировка АКБ


Рисунок 10. 3 Маркировка АКБ по отечественному стандарту.


Рисунок 10.4 Маркировка АКБ по европейскому стандарту EN 60095-1.


Рисунок 10.5 Маркировка АКБ по американскому стандарту SAE J537.

Для всех

  • цвет индикатора заряженности (если такой есть в наличии) должен быть зеленым;
  • напряжение на выводах без нагрузки должно быть не менее 12,6 В.

Внимание
Так или иначе, но в наличии должна быть инструкция по эксплуатации на русском или украинском языке и гарантийный талон с указанными условиями гарантии.

Не стесняйтесь требовать от продавца выполнения описанных выше проверок, ведь автомобильная АКБ это не батарейка в плеер, и приобретается не на один месяц, причем от качества АКБ зависит работа всех электрических систем автомобиля.

Подраздел 10.1 Общие сведения

 Система пуска. Стартер, его устройство и работа

График технического обслуживания автомобиля

Подраздел 10.3 Обслуживание АКБ. Техника безопасности при обслуживании АКБ






Please enable JavaScript to view the comments powered by Disqus.
comments powered by Disqus

принцип работы аккумуляторной батареи, устройство АКБ автомобиля, типы устройств

Независимые элементы питания сейчас стали одними из наиболее востребованных устройств, изобретённых людьми. Конструкция большинства гаджетов и их назначение часто предполагает отсутствие непрерывного доступа к электросети, поэтому и стали необходимыми такие устройства, как аккумуляторы. Они дают возможность пользоваться нужными приборами в любых требуемых условиях.

Содержание

  1. Что называют аккумулятором
  2. Разряд элемента питания
  3. Цикл заряда батареи
  4. Типы соединения аккумуляторов
  5. Параллельное соединение
  6. Последовательный способ
  7. Типы источников тока
  8. Основные характеристики
  9. Устройство электродов
  10. Проводящее вещество
  11. Области применения АКБ

Что называют аккумулятором

Аккумулятором в самом общем значении этого понятия называется техническое приспособление, которое используется для накопления какого-либо вида энергии с целью её последующей равномерной отдачи в течение достаточно длительного периода времени (в отличие от конденсатора, который отдаёт накопленный заряд моментально). Конденсатор сохраняет непосредственно электрический заряд, в отличие от аккумулятора, который при зарядке преобразует электрическую энергию в энергию химической реакции, а когда будет работать под нагрузкой, превратит накопленную химическую энергию в электрическую.

Принцип работы аккумуляторной батареи заключается в том, что постоянно происходит химическая реакция между жидкостью-электролитом и металлическими пластинами-электродами. Единичные аккумуляторы очень слабы и не могут давать ток, достаточный для работы большинства устройств. Поэтому чаще всего они объединяются в аккумуляторные батареи, в которых используется последовательное или параллельное соединение отдельных элементов питания.

Разряд элемента питания

Конструкция подобных источников питания предполагает наличие двух клемм: плюса и минуса. Их работа происходит таким образом: при отсутствии нагрузки электрическая цепь разомкнута, а при подключении к полюсам какого-либо устройства цепь замыкается и начинается разрядка АКБ. Ток разряда, протекающий по батарее в таких условиях, возникает за счёт перемещения между электродами ионов: анионов и катионов.

Более подробно процесс разрядки батареи удобнее всего будет рассмотреть на конкретном примере. Катод (положительный электрод в источнике тока) состоит из гидрата закиси никеля, в который для улучшения проводимости добавляется графитовый порошок.

Для изготовления анода (отрицательного электрода) в батареях такого типа применяются железные сетки с губчатым кадмием. Электролитом в таком устройстве будет смесь гидроксидов калия и лития. Оксид-гидроксид никеля в таком щелочном источнике питания вступает в химическое взаимодействие с атомами кадмия и молекулами воды. В результате такой реакции образуются гидроксиды кадмия и лития, а также выделяется электроэнергия.

Цикл заряда батареи

Для начала зарядки от клемм аккумулятора необходимо отключить нагрузку. На свободные клеммы батареи подаётся постоянный ток со значением напряжения большим, чем выходное напряжение заряжаемого устройства.

При осуществлении зарядки следует строго соблюдать полярность, то есть должны совпадать положительные и отрицательные контакты батареи и зарядного устройства. Важно учитывать, что устройство для зарядки необходимо выбирать с большей мощностью, чем сам аккумулятор, для того, чтобы преодолевать сопротивление оставшейся в нём энергии и производить электрический ток с направлением, противоположным току разряда. В результате обратимые химические реакции, протекающие в АКБ, поменяют своё направление.

Для рассмотрения примера можно взять также никель-кадмиевую батарею. В реакцию вступают гидроксиды кадмия и никеля, образовавшиеся при цикле разряда. Продуктами этой реакции будут оксид-гидроксид никеля, вода и восстановленный кадмий.

Из всего вышесказанного следует, что во время рабочего цикла меняется только химический состав электродов. Электролит лишь создаёт требуемую для протекания реакций среду. С течением времени он может испаряться, что не самым лучшим образом скажется на продолжительности работы батареи. Рассмотренный принцип работы верен для любого типа аккумуляторов, будет изменяться только химический состав электродов и электролита.

Типы соединения аккумуляторов

Отдельные аккумулирующие элементы позволяют получать малые напряжение и силу тока. Например, чаще всего значение напряжения будет находиться в пределах 1−2 вольта. Для работы большинства устройств таких значений явно недостаточно. Чтобы повысить получаемое напряжение или силу тока, нужно устроить соединение аккумуляторов в батарею. Нужно подробнее остановиться на описании этих способов.

Параллельное соединение

Для соединения аккумулирующих элементов в батарею или нескольких АКБ требуется соединять их положительные клеммы с положительными, а отрицательные с отрицательными. К нагрузке присоединяются соединённые выводы всех элементов. При таком способе соединения напряжение в цепи будет таким же, как у каждой батареи по отдельности (если использовать батареи с одинаковым напряжением). А ёмкость станет равна сумме ёмкостей всех входящих в батарею элементов. Соответственно, вырастет и сила тока, которую такое устройство будет способно давать за определённый период до полной разрядки.

Последовательный способ

При использовании последовательного способа соединения АКБ следует связывать разнополярные контакты. Положительную клемму одного устройства соединяют с отрицательной клеммой другого, а электрическая схема подключается к свободным контактам первой и последней батарей. Итоговое выходное напряжение при применении такого вида соединения будет равняться сумме выходных напряжений всех задействованных источников электрического тока.

Например, чтобы получить АКБ с выходным напряжением двенадцать вольт, следует соединить последовательно четыре источника с напряжением три вольта или десяток аккумуляторов с выходным напряжением 1,2 вольта. Общая ёмкость собранных при помощи последовательного соединения АКБ будет равна ёмкости каждого аккумулятора по отдельности, то есть не изменится.

Типы источников тока

АКБ различаются по своему предназначению, характеристикам, тому как устроен аккумулятор и материалам, используемым при их изготовлении. На сегодняшний день в мире производится более трёх десятков типов различных аккумуляторов, основное различие между которыми заключается в химическом составе электродов, а также используемым видом электролита. Так, к примеру, в группу литий-ионных аккумуляторов входит двенадцать различных моделей. Наиболее популярными из всех производимых являются следующие типы:

  • свинцово-кислотные;
  • литиевые;
  • никель-кадмиевые.

На них приходится значительная часть рынка элементов питания. Для лучшего представления о том, из каких материалов могут изготавливаться современные аккумуляторы стоит привести их полный список:

  • железо;
  • свинец;
  • титан;
  • литий;
  • кадмий;
  • кобальт;
  • никель;
  • цинк;
  • ванадий;
  • серебро;
  • алюминий;
  • целый ряд прочих металлов, которые, правда, используются крайне редко.

Применение при производстве различных материалов оказывает значительное влияние на итоговые эксплуатационные показатели и, как следствие, на область возможного использования. Например, литий-ионные АКБ часто устанавливаются в мобильные компьютеры и другие гаджеты.

В то время как никель-кадмиевые аккумуляторы в основном используются как альтернатива простым одноразовым батарейкам. В теории аккумуляторные батареи любого типа могут сочетаться с любым устройством. Дело лишь в целесообразности и себестоимости производства.

Основные характеристики

Выше были рассмотрены материалы, применяющиеся при изготовлении перезаряжаемых элементов питания, основные принципы их работы и способы соединения. Теперь можно перейти к их эксплуатационным качествам. Важнейшими эксплуатационными характеристиками являются:

  • Плотность энергии АКБ. Этот показатель равен отношению полного количества электроэнергии, которую аккумулятор способен отдать, к его массе или объёму.
  • Ёмкостью называют максимальный отдаваемый аккумулятором заряд во течение цикла разрядки, до достижения минимального значения напряжения на клеммах. В метрической системе такая величина выражается в кулонах (Кл), но в повседневной жизни гораздо чаще применяется внесистемная единица ампер-час (Ah) или, для слабых элементов питания миллиампер-час. Также в некоторых случаях может использоваться показатель, называемый энергетической ёмкостью. Он выражается в джоулях (система СИ) или в ватт-часах. Ёмкость показывает прибор какой мощности и в течение какого времени может питаться от конкретной АКБ.
  • Температурный режим — диапазон значений температуры окружающей среды, в котором производитель рекомендует использование этого аккумулятора. При значительном отклонении от рекомендуемого изготовителем диапазона эксплуатационных температур, сильно возрастает вероятность того, что источник питания придёт в негодность. Это можно объяснить влиянием пониженных и повышенных температур на скорость течения химических реакций, а также на изменение давления внутри батареи.
  • Саморазрядом АКБ называют потерю заряда, происходящую в заряженной батарее, при условии отсутствия нагрузки, подключённой к контактам. Величина этого показателя определяется, в основном, конструкцией батареи. Она может со временем возрастать из-за нарушения изоляции межу электродами по целому ряду причин.

Все эти параметры аккумуляторных батарей предоставляют наибольший интерес для конечного пользователя.

Устройство электродов

В качестве примера можно использовать свинцово-кислотную батарею. Каждая ячейка такого аккумулятора содержит пару электродов и разделительные пластины, которые изготовляются из пористого материала, не вступающего в химическое взаимодействие с кислотой. Такие пластины призваны препятствовать короткому замыканию погруженных в электролит электродов, и называются сепараторами.

Электроды в таких аккумуляторах выполняются в виде плоских свинцовых решёток. В ячейки таких решёток запрессовывается порошкообразная двуокись свинца (в пластинах-анодах) и металлический свинец в порошковой форме (в пластинах-катодах). Применение порошков обусловлено стремлением увеличить площадь поверхности раздела на границе электролит — электрод, что значительно повышает ёмкость такого источника тока.

Имеются экспериментальные образцы аккумуляторов, в которых свинцовые решётки замешены электродами, состоящими из сплетённых нитей углеволокна, которые покрываются тончайшим свинцовым напылением. Такая технология позволяет использовать значительно меньше свинца за счёт распределения его по большой площади, что делает аккумуляторную батарею не только миниатюрнее и легче, но и повышает её эффективность. КПД выше, чем у традиционных, а время зарядки сильно снижено.

Проводящее вещество

Пластины электродов и сепараторов опущены в электролит, в качестве которого в свинцово-кислотных аккумуляторах используется серная кислота, разведённая дистиллированной водой. Такая вода применяется для приготовления раствора потому, что она не оказывает влияния на кислотность среды. Проводимость получаемого таким образом раствора зависит лишь от концентрации серной кислоты и комнатных условиях будет максимальной при значении плотности жидкости-электролита в 1,23 грамма на кубический сантиметр.

Проводимость электролита обратно пропорциональна внутреннему сопротивлению источника питания, и, соответственно, повышение проводимости снижает потери энергии и увеличивает КПД. Стоит отметить, что в областях холодного климата часто используют повышенные до 1,29−1,31 грамма на кубический сантиметр концентрации серной кислоты. Это делается для предотвращения замерзания электролита. Ведь образующийся лёд может повредить корпус аккумулятора.

В батареях, которые устанавливаются в бытовые источники бесперебойного питания, системы сигнализации и другие бытовые приборы, жидкий электролит иногда сгущается до состояния пасты раствором силиката натрия. Но принцип работы АКБ остаётся тем же.

Области применения АКБ

Аккумуляторные батареи получили широчайшее распространение во всех видах технических устройств. Без них не обходится ни одно портативное электронное устройство: от наручных часов до ноутбуков. Даже в простых электрических фонарях производители предпочитают использовать встроенные АКБ вместо сменных элементов питания.

Не стали исключением и автомобили. В машинах привычных конструкций автомобильный аккумулятор используется для запуска двигателя и бесперебойного питания бортовой электрики и электроники. В набирающих всё большую популярность гибридных и электромобилях аккумуляторы играют ещё более важную роль. Причём в этом случае требования, предъявляемые к устройству АКБ автомобиля, ещё выше.

Крайне важны такие параметры: ток запуска, глубина разряда и максимальное количество циклов перезарядки, которое способен выдержать аккумулятор. Можно смело утверждать, что современный образ жизни был бы невозможен без аккумуляторных батарей.
