Как выставить угол опережения зажигания

Опережение зажигания топливно-воздушной смеси на бензиновом и дизельном двигателе является воспламенением рабочей смеси в цилиндре в строго заданный момент. Под таким моментом следует понимать нахождение поршня в ВМТ.

Правильно выставленный момент зажигания сильно влияет на исправную работу мотора. Отклонения приводят к потере мощности и неустойчивой работе ДВС. В четырехтактном двигателе смесь воспламеняется в конце такта сжатия, а также перед тем моментом, когда поршень окажется в верхней мертвой точке.

Содержание статьи

• Что такое угол опережения зажигания
• Самостоятельная регулировка УОЗ
• Угол опережения зажигания на моторах с электронным впрыском
• Угол опережения зажигания на двигателях с ГБО

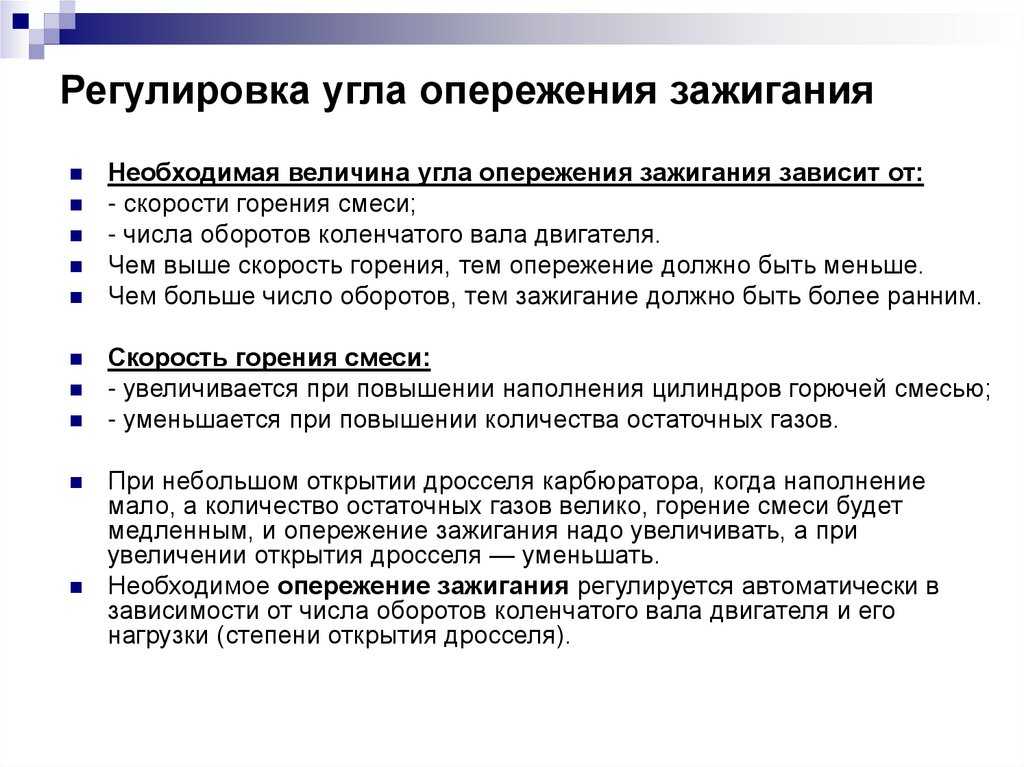

Что такое угол опережения зажигания

В бензиновых агрегатах смесь поджигается от искры, которую создает свеча зажигания. Перед началом рабочего хода поршня происходит расширение газов и воспламенение.  Стоит отметить, что смесь в цилиндре сгорает не моментально. После образования искры процесс сгорания и максимальное расширение газов в рабочей камере занимает определенный промежуток времени. Указанный временной отрезок небольшой, но с учетом высокой частоты вращения коленвала поршень успевает дополнительно пройти определенное расстояние от той точки своего нахождения в тот момент, когда топливно-воздушная смесь только загорелась.

Перед началом рассмотрения УОЗ (угол опережения зажигания) давайте подробнее рассмотрим схему работы системы зажигания. Как уже было сказано выше, момент зажигания оказывает огромное влияние на исправность работы ДВС. Поджиг смеси реализуется в тот момент, когда поршень на такте сжатия подходит к ВМТ. Далее происходит сгорание смеси воздуха и бензина, результатом чего становится расширение газов. Эти газы толкают поршень вниз (рабочий ход), благодаря чему энергия сгорания преобразуется в механическую полезную работу на коленвале.

Рекомендуем также прочитать статью о том, что такое разминусовка двигателя. Из этой статьи вы узнаете о положительных аспектах установки дополнительной массы.

Вполне очевидно, что если воспламенение произойдет в момент нахождения поршня в ВМТ, тогда топливо еще будет догорать уже в начале его рабочего хода (позднее зажигание). Это приведет к тому, что давление газов частично будет приходиться на двигающийся вниз поршень. Закономерно наблюдается потеря мощности двигателя.

Если подать искру и поджечь рабочую смесь заметно раньше достижения поршнем ВМТ (раннее зажигание), тогда максимум давления расширившихся газов не толкнет его вниз, а будет препятствовать его поднятию в ВМТ.  Получается, энергия газов в такой ситуации не выполняет полезной работы. Более того, сопротивление газов по отношению к движущемуся поршню оказывает запредельные нагрузки на сам поршень и КШМ. Такое неправильно выставленное зажигание буквально разрушает двигатель. Чтобы избежать подобных отклонений зажигание необходимо регулировать.

Самостоятельная регулировка УОЗ

Правильно выставленный угол опережения зажигания предполагает воспламенение топливно-воздушной смеси и ее сгорание до момента, когда поршень окажется в верхней мертвой точке. Такой момент определяется по положению коленчатого вала двигателя и обозначается в градусах. Получается, моментом зажигания является угол между ВМТ и коленвалом. Если сдвигать угол к ВМТ, тогда получается позднее зажигание, а если сдвинуть угол в противоположном направлении, тогда такой угол станет ранним.

Давайте рассмотрим на примере «классики» ВАЗ, как выставить УОЗ на карбюраторном двигателе. Настройку необходимо осуществлять при помощи следующего минимального набора инструментов:

• гаечный ключ;
• ключ маховика для проворачивания коленвала;
• свеча зажигания;

Порядок действий следующий:

1. Двигатель необходимо заглушить, а сам автомобиль нельзя ставить на передачу (используется стояночный тормоз) Ключ также необходимо вынуть из замка зажигания.
2. Далее потребуется обнаружить метки, которые находятся рядом с шестерней ГРМ (длинная 0 градусов, средней длины метка 5 градусов, короткая 10 градусов). После этого также понадобиться выявить метку на маховике.
3. Затем нужно отсоединить высоковольтный провод со свечи зажигания 1-го цилиндра (ближний к радиатору). В этот провод вставляется заготовленная ранее свеча, после чего она крепится на массу (для удобства можно воспользоваться держателем топливного шланга на клапанной крышке).
4. После этого необходимо снять крышку трамблера, подойти с левой стороны машины и надеть ключ коленвала на гайку маховика. Далее коленвал нужно крутить строго на себя, так как попытка вращения в противоположную сторону приведет к откручиванию маховика.
5. В процессе вращения коленвала нужно следить за бегунком трамблера и подгонять положение так, чтобы бегунок находился в области контакта 1-го цилиндра.
6. Что касается меток на шестерне ГРМ и клапанной крышке, для моторов ВАЗ 2103-2106, выставляется 0 или 1 градус, для мотора ВАЗ 2101 ставится 1-3 градуса.
7. После выставления меток ГРМ и проверив нахождение бегунка трамблера в области контакта 1 цилиндра, ключ с маховика коленвала убирается, крышка трамблера возвращается на место.
8. Далее зажигание можно включить, но двигатель не запускается. Затем гайку крепления трамблера можно отпустить, после чего трамблер проворачивается против часовой стрелки.
9. Следующим шагом становится проворачивание трамблера по часовой стрелке до того момента, пока не появится искра. Данную процедуру лучше повторить несколько раз.
10. После этого трамблер необходимо зафиксировать в том положении, когда проскакивает искра. Затем провод можно вернуть на вкрученную свечу 1-го цилиндра.

Завершающим этапом становится проверка правильности выставленного угла опережения зажигания. Проверить это значение можно при езде. Перед началом пробного заезда двигатель необходимо прогреть до рабочей температуры.

Далее автомобиль потребуется разогнать на ровной дороге до 40-50 км/час, после чего включается 4-я скорость и осуществляется резкое нажатие на педаль газа. Появление «звона пальцев» (детонация) и быстрое его исчезновение (около 2 секунд) при разгоне до 60-65 км/час укажет на то, что угол опережения зажигания выставлен правильно.

Рекомендуем также прочитать статью о том, что такое датчик распредвала ДПРВ. Из этой статьи вы узнаете о назначении данного устройства и неисправностях, которые возникают в результате его выхода из строя.

Постоянный детонационный стук будет означать, что зажигание раннее. В этом случае процедуру настройки необходимо повторить, проворачивая трамблер в «минус» на одно деление. Отсутствие детонации позволяет осуществлять проворот в «плюс». Другими словами, трамблер сдвигают на несколько миллиметров по часовой стрелке или против часовой стрелки, что будет зависеть от того, какое зажигание нужно выставить в конкретной ситуации.

Стоит добавить, что подстройку угла опережения зажигания на карбюраторных моторах также можно автоматизировать при помощи вакуумного регулятора. Указанное решение служит для коррекции угла опережения зажигания с учетом нагрузок на ДВС в том или ином режиме.

Угол опережения зажигания на моторах с электронным впрыском

Работа современного бензинового и дизельного двигателя с электронным впрыском контролируется при помощи прошивок, которые зашиты в ЭБУ. Вся система основана на взаимодействии контроллера, электронных датчиков и исполнительных устройств. По этой причине зажигание на таких автомобилях не выставляют.

Для нормальной работы систем топливоподачи и зажигания ЭБУ получает сигнал от датчиков, после чего полученная информация проходит обработку и сопоставляется со специальными топливными картами, которые находятся в прошивке блока управления. Основные сигналы поступают от датчиков коленвала и распредвала. С учетом положения коленвала и распредвала ЭБУ рассчитывает момент топливного впрыска инжекторной форсункой, а также момент поджига топливно-воздушной смеси (только для бензиновых ДВС) в цилиндре с поправкой на обороты и нагрузку на двигатель.

Электронное управление зажиганием означает то, что изменить угол зажигания (угол опережения топливного впрыска для дизеля) и топливные карты на таких системах можно только при помощи компьютера, к которому осуществляется подключение ЭБУ. Делается это в случае необходимости программного чип-тюнинга  ДВС, а также после внесения различных изменений в устройство двигателя.

На штатных автомобилях сбои в работе электронного зажигания могут возникнуть по причине неисправностей электроники, которые диагностируют в реальном времени путем анализа сигналов от датчиков. После выявления неисправного датчика или проблем с проводкой осуществляется устранение причины или замена электронного устройства на заведомо исправное.

Дополнительно следует обратить внимание на то, чтобы все метки на маховике и шкивах ГРМ точно совпадали. В дизеле также необходимо отдельно проверить состояние привода ТНВД. Неправильно выставленные метки приведут к тому, что на ЭБУ будут подаваться ошибочные сигналы, в результате чего появятся сбои зажигания и нарушится синхронность работы устройств и механизмов.

Угол опережения зажигания на двигателях с ГБО

Установка газобаллонного оборудования означает, что ряд характеристик будет отличаться при работе мотора на газу. Хотя в современных автомобилях регулировка параметров осуществляется посредством ЭБУ, в случае с газом систему необходимо дорабатывать.

Дело в том, что на инжекторных двигателях угол опережения зажигания блок управления выставляет с учетом детонации бензина. Что касается газа, то детонация данному виду топлива не свойственна. По этой причине для правильного выставления угла опережения зажигания на двигателях, которые работают на газе, дополнительно устанавливается вариатор угла опережения зажигания для ГБО. Устройство способно изменять УОЗ автоматически зависимо от режима работы двигателя.

Угол опережения зажигания — как правильно выставить?

Опережение зажигания являет собою процедуру воспламенения рабочей смеси непосредственно в цилиндре двигателя внутреннего сгорания до определенного момента, когда поршень достигает верхнюю мертвую точку.
В целом, момент зажигания является очень важным элементом всей системы, так как имеет огромное влияние на работу самого двигателя. При работе двигателя внутреннего сгорания, который имеет четыре такта, во время такта сжатия, а также перед достижением поршнем верхней мертвой точки происходит момент воспламенения рабочей топливно-воздушной смеси в камере сгорания. Происходит это посредством свечи зажигания. В этом такте есть несколько процессов: расширение рабочих газов и возгорание рабочей смеси. После этого выполняется следующий такт – рабочий ход. На самом деле же сгорание воздушно-топливной рабочей смести происходит не мгновенно.

• 1. Двигатель внутреннего сгорания и опережение зажигания.
• 2. Изменение УОЗ на бензиновом двигателе.
• 3. Нужна ли регулировка УОЗ – проверяем на ходу.
• 4. Установка корректного УОЗ на инжекторе и дизеле.
• 5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.

От того первого момента, когда возникает искра, и до момента, когда происходит воспламенение всей воздушно-топливной смеси, а также давление газов достигает своего апогея, происходит определенное время. Именно данный отрезок времени является достаточно малым, тем не менее, из-за того, что у коленчатого вала очень высокая скорость вращения, даже за этот период времени поршень может проходить определенный путь от того положения, при котором зародилось воспламенение рабочей смеси.

1. Двигатель внутреннего сгорания и опережение зажигания.

Перед тем, как приступить к непосредственному осмотру углов зажигания, необходимо разъяснить и разобрать принцип работы всей системы. Ни для кого не будет секретом то, что очень большое значение в непосредственной работе двигателей внутреннего сгорания играет момент зажигания. Данный процесс происходит перед тем, как сам поршень максимально приблизится до верхней точки в момент такта сжатия. Этот мини-взрыв происходит за счет расширения газов, в результате чего сам поршень продолжает двигаться, из-за чего, собственно говоря и обеспечивается рабочий ход.

Определенное время на проведение данных процедур все же отводится, хотя данные процессы и проходят очень быстро. Так, важно знать, что коленчатый вал также вращается с очень большой скоростью, вследствие чего, поршень спокойно успевает пройти определенный путь с начала воспламенения воздушно-топливной смеси до момента расширения газов. Таким образом, если воспламенение будет происходить в период, когда поршень будет находится в верхней мертвой точке, горение будет происходить еще в начале рабочего хода, а завершиться лишь несколько позже. Следовательно, все это поспособствует снижению давления газов.

В те моменты времени, когда же воспламенение воздушно-топливной смеси происходит очень рано, давление у газов может достигать своего апогея еще до того момента, когда сам поршень достигает крайнее верхнее положение. Это означает, что в таких случаях возникает определенное препятствие его движению. Это, в свою очередь, может достаточно негативно сказаться на работе и целостном состоянии двигателя внутреннего сгорания. Именно поэтому регулировка момента зажигания является весьма важным и необходимым процессом.

Перед тем как приступить непосредственно к регулировке угла опережения зажигания, следует разобраться, что это устройство собой представляет и каково его влияние на общее состояние транспортного средства. Оптимальной считается такая ситуация, когда момент воспламенения горючей смеси и ее сгорания происходит до того, как поршень достигает положения верхней мертвой точки. Этот момент принято определять по положению коленвала автомобиля, а все обозначения будут осуществляться в градусах. Иными словами, в данном случае речь идет об угле, который находится между верхней мертвой точкой и коленчатым валом. Если же определенный сдвиг происходит в сторону верхней мертвой точки, то такой угол носит название позднего, а если сдвиг направлен в противоположную сторону, тогда такой угол называется ранним.

2. Изменение УОЗ на бензиновом двигателе.

Приступать к данному виду ремонтных работ следует с подготовкой специального инструмента. Для этой процедуры необходимы будут контрольная лампочка и гаечный ключ. Также не обойтись в данном случае и без особого ключа, который предназначен для прокрутки коленчатого вала. Если вникнуть в суть работы всей системы, то можно определить, что именно положение коленчатого вала предопределяет значение угла опережения зажигания. Также можно приобрести специальный корректор, который предназначен для изменения угла опережения зажигания. Данное устройство способно самостоятельно предопределить и выставить данную характеристику в автоматическом режиме.

Автомобиль нужно поставить на нейтральную скорость и затянуть стояночный (ручной) тормоз. После этого нужно снять крышку с прерывателя. Посредством этого можно с определенной легкостью добраться до коленчатого вала и провернуть его с помощью специального ключа. Проворачивать его необходимо до того момента, когда бегунок распределителя не будет располагаться в секторе первого цилиндра трамблера. Также необходимо обязательно проследить за положением различных меток, который находятся на шкиве и отливе передней крышки – они должны полностью совпасть.

Для того, чтобы правильно установить угол опережения зажигания нужно подсоединить контрольную лапу. Один из ее непосредственных выводов должен быть присоединен к катушке зажигания. Второй вывод должен присоединяться к массе двигателя. После этого посредством ослабления крепления трамблера нужно провернуть ключ в зажигании. Бегунок следует зажимать против хода, а трамблер проворачивать в противоположном направлении от движения его валика. Все это нужно делать до того момента, пока не окончательно не погаснет контрольная лампа. Для надежности следует провернуть трамблер еще немного и с особой осторожностью вернуть его в обратном направлении. Помимо этого нужно произвести фиксацию момента зажигания осветительного прибора. Нужно выставить, все в том же положении, и закрепить корпус прерывателя-распределителя нужными болтами. Все, осталось совсем нечего, а именно – вернуть крышку на свое законное место.

Чтобы настройка угла опережения зажигания была максимально автоматизированной нужно внедрить вакуумный регулятор. Именно такое устройство способно в автоматическом режиме изменять угол опережения зажигания в зависимости от определенной нагрузки. Если же двигатель внутреннего сгорания работает на ходу холостом, то вакуумный регулятор поворачивает диск перегревателя. Происходит этот процесс в сторону позднего зажигания. В тот момент, когда нагрузка начинает увеличиваться, появляется разрежение. Именно тогда вакуумный регулятор начинает вращать диск прерывателя в обратном направлении. Именно так происходит отключение данного устройства, так как оно не способно создать опережающий угол. В этот момент включается центробежный регулятор, который, собственно говоря, теперь самостоятельно начинает задавать угол опережения.

С помощью чувствительной диафрагмы происходит фиксация факта разрежения. Эта диафрагма является частью вакуумного регулятора. С одной стороны на нее действует давление из карбюратора, а с другой – наша атмосфера. В общем, так и выходит, что дроссельная заслонка, когда находится в закрытом положении, не пускает разреженный воздух из системы, а он не попадает на сам вакуумный регулятор и диафрагму. Как только разреженная атмосфера достигает своей цели, диафрагма начинает выгибаться, а само устройство прекращает свою целеустремленную работу, возвращая все на свои прежние места.

3. Нужна ли регулировка УОЗ – проверяем на ходу.

В автомобильной природе встречаются такие ситуации, когда стоковые заводские параметры сбиваются или же в корне являются не походящими для конкретных условий эксплуатации. Во всех вышеуказанных случаях угол опережения зажигания требует самостоятельной регулировки. Все же, перед всем процессом следует убедиться в том, что данная процедура необходима. Значит, нужно разобраться в том, как проверить значение угла опережения зажигания. Для этого необходимо разогнаться по ровной дороге до скорости в 40 км/час, после этого нужно резко нажать на педаль газа и прислушаться к своему транспортному средству. Если возникает такой детонационный шум, который прекращается после того, как показатель на спидометре покажет скорость в 60 км/час, тогда угол опережения зажигания находится в идеальном положении.

Если же звук детонации не прекратился, значит зажигание является «ранним». Бывает так, что момент воспламенения воздушно-топливной смеси задерживается на определенный период, вследствие чего детонация заканчивается раньше, чем автомобиль достиг отметки в 60 км/час. Для того, чтобы изменить угол опережения зажигания нужно открыть капот, немного ослабить крепление прерывателя-распределителя и изменить положение трамблера. В первом случае нужно отрегулировать так, чтобы сдвинуть на несколько миллиметров по часовой стрелке, во втором – против часовой стрелки.

4. Установка корректного УОЗ на инжекторе и дизеле.

С современными автомобилями – инжекторами, дело состоит намного проще. В таком случае необходимо включить зажигание и бросить свой взор на приборную панель. Если лампочка на ней загорелась, которая свидетельствует о неисправности, нужно взять ноутбук, в котором уже есть специальная программа, подключить его к бортовому компьютеру и провести диагностику.

После этого детальному визуальному осмотру должно быть подвержено дроссельное устройство. Помимо этого следует проверить напряжение датчика, который регулирует положение дроссельной заслонки, и напряжение бортовой сети. Они должны быть нормализированы: напряжение для сети – 12В, а для датчика – 0,45-0,55В. Заслонку нужно открыть всего на 1%, после чего резко нажать на педаль газа. В таком случае открытие заслонки будет превышать 90%, а напряжение в датчике уменьшиться до 0,45В. Если такого не произошло, нужно срочно произвести регулировку угла опережения зажигания.

Начинать установку угла следует с отсоединения вакуумного шланга от двигателя внутреннего сгорания. После этого к плюсовой клемме аккумуляторной батареи нужно присоединить положительный зажим стробоскопа. В таком случае нужно регулировать зажигание с помощью переключения зажима «массы», присоединить его к клемме минус и вытащить провод из цилиндрического гнезда, которое расположено на крышке распределителя. В освободившееся место нужно вставить датчик стробоскопа, при этом присоединяя его к первому цилиндру силового агрегата посредством провода. После этого необходимо запустить мотор и направить от стробоскопа луч на особый люк. На самом маховике возникнет метка. Оптимальным в таком случае будет считаться ее расположение между делениями. Если такого нет, то нужно выставлять угол, понемногу ослабляя гайки крепления распределителя маховика.

На дизельном двигателе корректировка угла опережения зажигания также не составляет особых проблем. Не стоит недооценивать важность данной процедуры, так как успешная работа дизельного двигателя может происходить только при тотальном сгорании топливной смеси. Если угол зажигания выставлен неправильно, такое не выйдет. Основное отличие данной системы заключается в полном отсутствии свечей зажигания. В целом, весь процесс такой самый, как и в бензиновом двигателе. В данном случае есть лишь необходимость в снятии декомпрессионного механизма, мотосчетчика и корпуса горловины, через которую заливается масло. Тогда же нужно проверить уровень подачи топлива. Именно для этого необходимо перевести соответствующий рычаг в конечное положение и установить моментоскоп, после чего медленно прокручивать коленчатый вал.

5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.

В последнее время широкого распространения получили газовые установки. Все это благодаря их экономичности, так как топливо такого рода стоит намного меньше чем солярка или бензин. При этом следует знать, что расход у газа на порядок выше, а догорание топливно-воздушной смеси происходит на стадии выпуска и длится немного дольше. Регулировка данных параметров может производиться посредством настройки значения угла опережения зажигания.

Выставить угол опережения зажигания достаточно несложно, при всем этом само топливо будет сгорать до момента открытия выпускного клапана. Следовательно, повреждений деталей автомобиля не ожидается, как и негативного термического влияния. При этом, эффективность работы двигателя значительно увеличивается. Характеристика для газовых установок и для бензиновых отличается. Есть мнение, что в автомобилях современных моделей регулировка производится автоматически, посредством бортового компьютера. Это не совсем так, потому что в инжекторах угол опережения выставляется в непосредственном соответствии с детонацией, а для газовых установок данное явление вообще несвойственно.

Владельцы автомобилей с газовыми установки имеют помощника – вариатора. Именно эта деталь на полном ходу способна изменять угол опережения без какого-либо сопутствующего вмешательства. Но дополнительное оборудование – вариатор – нужно приобретать, собственно, как и газовое оборудование. В современном мире существует множество различных вариаторов опережения зажигания для газовых установок. Данное устройство напрямую подключается к датчику, который отвечает за положение коленчатого вала и, в то же время, корректирует все его показания на определенную необходимую величину. В зависимости уже от самой модели вариатора осуществляется смещение на фиксированную величину, либо все зависит от оборотов двигателя. Активация прибора происходит посредством включения газовой установки.

Для начала следует произвести выбор самого удобного места для расположения вариатора при газовом оборудовании. Лучшим местом для крепления вариатора является дальний левый угол подкапотного пространства, который находится рядом с редуктором. После этого следует снять крышку с устройства и осуществить непосредственное присоединение исходя из инструкции.

Один вывод будет отвечать за подачу напряжения к датчику, который является конечной цепью присоединения вариатора. Второй вывод нужно присоединить к ножке газового клапана в газовой установке. Массу нужно соединить с экраном кабеля датчика положения коленчатого вала. После этого нужно зачистить провода датчика. К каждому из них следует присоединить определенные выводы вариатора. После этого, осталось совсем ничего. Нужно настроить прибор, после чего – насладиться и полностью вкусить прелести своего транспортного средства. Современные эксперты склонны к мнению, что наличие вариатора в газобаллонном оборудовании значительно экономит топливо – до 25%. Конечно, к этому можно отнестись скептически, так как цифра, скорее всего, завышена. Но все же, определенная польза от этого есть.

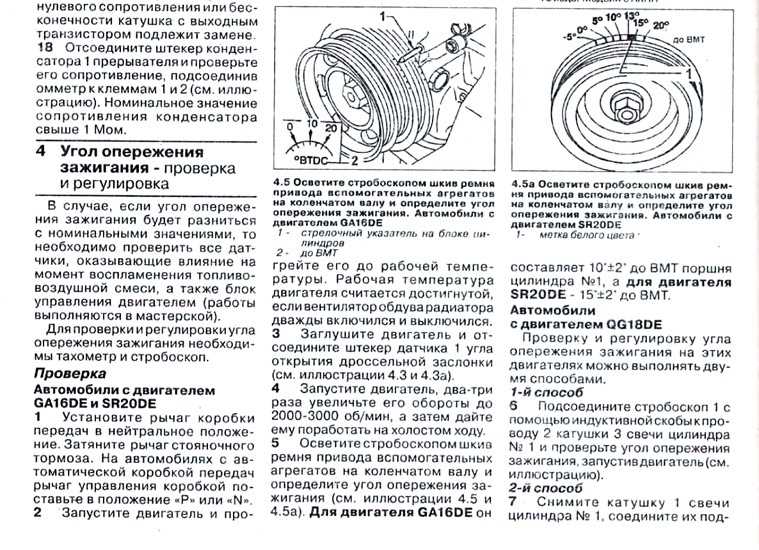

Двигатель — Правильная установка опережения зажигания

1. Перед попыткой проверки/регулировки синхронизации убедитесь в правильности воздушного зазора между ротором распределителя и генератором сигналов.
2. Подсоедините тахометр в соответствии с указаниями производителя и убедитесь в правильности скорости холостого хода. При необходимости отрегулируйте холостой ход.
3. Правильная установка угла опережения зажигания для вашего автомобиля указана на этикетке выбросов, расположенной на нижней стороне капота. Для этой процедуры потребуются некоторые специальные инструменты.
4. Найдите пластину привода ГРМ в передней части двигателя, рядом со шкивом коленчатого вала. Отметка «0» — это верхняя мертвая точка. Чтобы определить, с какой отметкой должна совпадать метка на шкиве, чтобы синхронизация была правильной, отсчитайте от нулевой отметки количество градусов до ВМТ (до верхней мертвой точки), указанное на этикетке выбросов.
5. Найдите метку синхронизации на шкиве и отметьте ее мазком краски или мела (отлично подойдет White-Out), чтобы она была видна в стробоскопическом свете. Чтобы найти выемку, может потребоваться, чтобы помощник толкнул двигатель стартером, чтобы провернуть коленчатый вал. ПРИМЕЧАНИЕ: На этом этапе держитесь подальше от всех движущихся компонентов двигателя!
6. Дайте двигателю прогреться до нормальной рабочей температуры. Убедитесь, что кондиционер выключен. На некоторых моделях, как указано на бирке выбросов на капоте, необходимо отсоединить и подключить вакуумный шланг распределителя (карбюраторные двигатели), или для двигателей EFI установить перемычку между клеммами TE1 и E1 на диагностическом порту. На ранних версиях 22RE (примерно 1984-1986 гг.) заглушка находится над крылом со стороны водителя.

7. При выключенном зажигании подсоедините провод датчика времени к первому проводу свечи зажигания. На 4-цилиндровых двигателях это ближайший к передней части двигателя провод. На двигателях V-6 № 1 — это передняя заглушка со стороны пассажира двигателя. Используйте перемычку между проводом и вилкой или датчик индуктивного типа. НЕ протыкайте провод и не пытайтесь вставить провод между чехлом и проводом вилки. Подключите питание индикатора времени в соответствии с указаниями производителя.

8. Убедитесь, что проводка индикатора времени не касается всех движущихся компонентов двигателя, затем запустите двигатель. Несколько раз прокрутите двигатель, затем верните двигатель на холостой ход.

9. Направьте мигающий индикатор синхронизации на установочные метки. Выделенные метки должны стать неподвижными. Если метки на шкиве коленчатого вала и язычке ГРМ совмещены, то синхронизация правильная. Если метки не совмещены, выключите двигатель.

10. Ослабьте стопорную гайку распределителя так, чтобы распределитель можно было вращать, но не слишком.

11. Запустите двигатель и медленно вращайте распределитель до совмещения установочных меток.

12. Заглушите двигатель и затяните стопорную гайку распределителя. Старайтесь не проворачивать трамблер во время затягивания гайки.

13. Перезапустите двигатель и еще раз проверьте синхронизацию, чтобы убедиться, что метки все еще совмещены.

14. Отсоедините индикатор синхронизации, снова подсоедините вакуумный шланг к распределителю или удалите перемычки, в зависимости от того, какой метод вы использовали.

15. Несколько раз включите двигатель, затем дайте ему поработать на холостом ходу. Повторно проверьте скорость холостого хода. Если это
изменился по сравнению с его правильным значением, отрегулируйте его заново.

16. Управляйте автомобилем и прислушивайтесь к детонации или «звону». Детонация будет наиболее заметна на горячем двигателе и под нагрузкой (подъем в гору, ускорение с места, буксировка). Если вы слышите стук двигателя, зажигание слишком далеко. Снова подключите индикатор времени и задержите распределитель на 1-2 градуса (по часовой стрелке). Проведите дорожное испытание автомобиля, чтобы убедиться, что детонация исчезла.

17. Чтобы свести детонацию к минимуму, но при этом позволить вам управлять автомобилем с правильной установкой времени, всегда используйте бензин с одним и тем же октановым числом. Смена марки топлива и уровня октанового числа может отрицательно сказаться на производительности и экономичности. Тяжелые случаи могут привести к повреждению двигателя.

 17 748 всего просмотров

Установка угла опережения зажигания — детали MG

Установка угла опережения зажигания

Следующие примечания предназначены для дополнения информации о том, как установить угол опережения зажигания (любым способом), которая содержится в большинстве хороших руководств по ремонту, с особым вниманием к тому, как работать с распределителями, которые изношены и не соответствуют первоначальным спецификациям, поскольку часто бывает на старых машинах.

Существует 2 основных метода установки времени – статический (двигатель не работает) и динамический (двигатель работает) (также известный как стробоскопический).

Статическая синхронизация

Когда автомобили были новыми, статическая синхронизация была вполне удовлетворительной, поскольку распределитель все еще работал в соответствии с проектом. Однако в том возрасте, в котором сейчас находится большинство дистрибьюторов, они изношены и поэтому могут отличаться от исходных спецификаций на значительные, даже значительные суммы. (см. мою страницу «Регулировка скорости подачи распределителя: компенсация износа при большом пробеге»). Из-за этого будет сложно правильно настроить зажигание с помощью статического метода, если вы не знаете больше о том, как работает ваш распределитель. Для достижения наилучших результатов, если вы планируете обслуживать свой автомобиль в долгосрочной перспективе, стробоскоп будет необходим. Это стоит меньше, чем даже одна «профессиональная» настройка!

Тем не менее, статическая синхронизация все еще может быть хорошей приблизительной отправной точкой, если ваш распределитель был удален (например, при восстановлении двигателя) или у вас нет текущего доступа к индикатору времени (ваш сын позаимствовал его!), поскольку он следует привести время в диапазон, в котором оно будет работать достаточно хорошо (если только аванс дистрибьютора не захвачен или полностью не выпорот), и оттуда вы можете провести дорожное испытание туда, где оно лучше всего (постоянно отмечайте, каковы изменения, чтобы их можно было отменить, если вы нужно). Это также очень хороший метод установки времени, если (после небольшого исследования с использованием стробоскопа — см. далее) вы знаете, какими должны быть ваши статические настройки.

Чтобы определить время с помощью статического метода, если у вас электронное зажигание, см. далее на этой странице.

Динамическая синхронизация

Простейшая форма этого — вращать весь распределитель при работающем двигателе, пока не будет достигнут самый быстрый холостой ход. Получаются простые в принципе, но весьма вводящие в заблуждение результаты. Проблема с этим методом заключается в том, что условия высокого вакуума в коллекторе на холостом ходу заставляют его хорошо реагировать на большое опережение, но до середины 70-х у MG не было вакуумного опережения на холостом ходу. Вращение распределителя на таких автомобилях на самый быстрый холостой ход компенсирует это, но в остальном это приводит к слишком большому опережению. В результате двигатель будет сильно розоветь под нагрузкой, а также может быть проверен или отброшен назад при прокручивании стартером из-за слишком раннего появления искры.

Единственным удобным способом динамической установки времени является стробоскопический свет (сокращенно стробоскоп!). Принцип этого заключается в том, что индикатор мигает при появлении искры (благодаря индукции от провода свечи зажигания), поэтому вы можете точно видеть, когда появляется искра при любой конкретной частоте вращения двигателя.

ВАЖНАЯ ИНФОРМАЦИЯ: Если в руководстве не указано иное, цифры стробоскопа всегда приводятся при отключенном опережении вакуума. Обратите внимание, что динамические показания зависят от частоты вращения двигателя, поэтому указанная частота вращения двигателя является наиболее важной. Проблема с использованием этого метода снова заключается в том, что большинство дистрибьюторов имеют большой пробег (снова обратитесь к моей странице «Корректировка скорости продвижения дистрибьютора: компенсация износа из-за большого пробега»). Когда механизмы опережения изнашиваются и не работают в соответствии со спецификацией, результатом всегда является правильное время ТОЛЬКО для той скорости двигателя, на которую оно было установлено, и неправильное во всем остальном. Однако, как только вы обратили внимание на такие несоответствия, это очень хороший метод.

Синхронизация стробоскопа при полном выдвижении

Это лучший способ обеспечить наилучшую мощность. Как правило, синхронизация двигателя неуклонно увеличивается по мере увеличения скорости двигателя, но только до определенного момента. После достижения этой скорости дальнейшее продвижение не происходит. Тогда говорят, что двигатель имеет максимальное опережение.
Чтобы установить время этим методом:

1. Найдите частоту вращения двигателя, при которой происходит максимальное опережение.
   Наймите помощника для постепенного увеличения дроссельной заслонки и скорости двигателя, пока вы наблюдаете за опережением с помощью индикатора времени и видите, где оно находится, когда оно перестает увеличиваться. Это может стать довольно шумным, так как некоторые двигатели не достигают максимального опережения до более чем 4000 об / мин (например, Midget) или даже выше (например, поздние MGB). С другой стороны, ранние MGB достигают максимального опережения при 2300 об/мин. (Как правило, при износе этот максимум достигается раньше, чем исходный)
2. Чтобы определить, каким должно быть максимальное продвижение, добавьте максимальное значение центробежного продвижения к статическому значению синхронизации (используемые цифры приведены в руководстве в обоих случаях). Примечание: центробежное опережение иногда может быть указано в градусах распределителя — в этом случае удвойте, чтобы получить градусы коленчатого вала, так как последний измеряется с помощью стробоскопа. Если вы не можете найти/вычислить, каким должно быть максимальное опережение, 30 градусов — это хорошее максимальное значение опережения, которое можно использовать для стандартных двигателей BMC.
3. Измените время, чтобы достичь этого максимального значения продвижения.
4. Дорожные испытания. Если распределитель сильно изношен, двигатель будет розовым. Чтобы устранить это, вам нужно будет отсортировать распределитель (см. снова эту мою страницу) или временно задержать его до тех пор, пока это не будет сделано — с последующей потерей мощности и экономичности.
5. Наконец, после правильной установки максимального опережения дайте двигателю поработать на холостом ходу. Обратите внимание на частоту вращения двигателя и угол опережения зажигания — в будущем вы можете использовать эту цифру для метода стробоскопа на холостом ходу, зная, что ваш двигатель получит правильное значение максимального опережения зажигания. Это также избавит от необходимости в помощнике и шумной драме каждый раз, когда вы устанавливаете время!
6. Аналогичным образом запишите статическую настройку вашего распределителя для использования при первоначальной настройке после тех случаев, когда распределитель был снят, например, для установки новых точек или восстановления двигателя.

Статическая синхронизация с электронным зажиганием

Очевидно, что с электронной настройкой нельзя использовать методы, определяющие открытие стрелок. Способ определения статической синхронизации в этих обстоятельствах следующий:

1. Отметьте текущее положение распределителя, отметив как распределитель для зажима, так и зажим для блока. Это позволит вам указать, было ли время истекло, и если да, то насколько. На распределителях Lucas, используемых для двигателей серий XPAG, A, B и C, 1 мм у основания распределителя равен 6 градусам на кривошипе, поэтому убедитесь, что метки четкие!
2. Установите коленчатый вал в требуемую статическую синхронизирующую точку, при этом ротор должен быть направлен в сторону 1 штекерного провода
3. Установите на место крышку распределителя.
4. Либо подсоедините проблесковый маячок к штепсельному проводу № 1, либо (если у вас нет фонаря) отсоедините штекерный провод № 1 и установите на него запасную свечу зажигания (корпус штекера должным образом заземлен на двигатель)
5. Найдите примерное положение распределителя, довольно быстро вращая весь распределитель по часовой стрелке (т. е. против направления вращения ротора) до появления искры (будь то на лампочке или на запасной свече). Возможно, вам придется сначала повернуть распределитель против часовой стрелки на 20 или 30 градусов, прежде чем делать это, чтобы убедиться, что синхронизированное положение перекрывается при повороте по часовой стрелке.
6. Отметив приблизительное положение, уточните процесс, используя меньший угол поворота с центром в приблизительном положении и перемещая распределитель как можно медленнее, но при этом получая искру.
7. Затяните хомут распределителя.

Этот процесс может завершиться с дополнительным шагом на один или два градуса. В двигателях с установочными метками, видимыми сверху, я затем проверял, вращая кривошип и наблюдая за показаниями указателей при появлении искры. Однако это роскошь для двигателей, на которых до сих пор есть метки ГРМ! В любом случае правильное максимальное опережение обычно приводит к большему опережению статического электричества на изношенном распределителе.
