Турбина принцип работы: Принцип работы турбины на бензиновом двигателе

Конструкция, принцип действия и установка турбокомпрессора

17.04.2012
#Турбокомпрессор

Конструкция, принцип действия и установка турбокомпрессора

Каждый автолюбитель хоть раз, но слышал слова «турбокомпрессор», «турбина» или, по-другому, – «газотурбинный нагнетатель». При упоминании турбокомпрессора или турбонаддува автовладелец сразу же думает о мощности и быстроте, ведь именно с этими словами и связан турбокомпрессор.

Что именно происходит под капотом Вашего автомобиля и в двигателе, снабженном турбиной, мы и расскажем в данной статье.

Турбокомпрессор аналогичен воздушному насосу. То есть турбокомпрессор – это конструкция, состоящая из самого компрессора и газовой турбины.

Компрессор состоит из ротора и корпуса. Лопатки ротора компрессора имеют особенную форму, которая позволяет им засасывать воздух через центр ротора и отбрасывать его на стенки корпуса компрессора. Благодаря этому происходит сжатие воздуха, и через впускной коллектор он попадает в двигатель. Габариты компрессора зависят от скорости вращения турбины и от количества воздуха, необходимого двигателю.

Газовая турбина также состоит из ротора и корпуса. Горячие отработанные газы, выходящие из выпускного коллектора, проходят по внутреннему каналу газовой турбины и попадают в турбокомпрессор. Этот канал постепенно начинает сужаться, и газы, проходящие через него, ускоряются и попадают в корпус, который выполнен в форме улитки. Оттуда отработанные газы направляются к ротору турбины и приводят ее во вращение.

Принцип работы турбокомпрессора

Принцип работы турбокомпрессора заключается в следующем: энергия, которая необходима для сжатия воздуха, поступает от турбины, что совершает обороты за счет энергии потока отработанных газов.

При максимальной энергии отработанных газов и турбина будет вращаться гораздо быстрее. В свою очередь, компрессор тоже будет вращаться быстрее и закачивать больше воздуха.

Коэффициент полезного действия двигателя внутреннего сгорания напрямую зависит от того, какое количество воздуха попадет в цилиндры ДВС. Чем больше воздуха в цилиндрах, тем больше сгорает топлива, за счёт этого влияния турбокомпрессора на двигатель и повышается мощность мотора.

Несмотря на то, что принцип работы турбокомпрессора очень прост, сам агрегат представляет собой довольно тонкое устройство. Для турбокомпрессора требуется исключительно точная подгонка деталей внутри самого устройства и идеально слаженная работа турбокомпрессора и двигателя. При отсутствии слаженной работы между этими деталями последний не только будет работать неэффективно, но и может быть испорчен. Поэтому очень важно следовать технологии установки и обслуживания.

В нашем ассортименте представлен широкий выбор турбокомпрессоров от лидеров производства в этой области. В розничных магазинах и на территории оптовых центров Вы можете приобрести турбокомпрессоры БЗА,чешские турбокомпрессоры CZ Strakonice, турбокомпрессоры ЯМЗ, турбокомпрессоры HYUNDAI, а также скачать подробную инструкцию по установке турбокомпрессора.

Внимание!

Запрещается применять любые герметики. Куски и обрывки герметика выводят турбину из строя.

Исключите попадание песка и пыли в маслоподающую и маслосливную магистраль. Песок из турбины не вымывается. Он измельчается, оставаясь в подшипниках скольжения.

Соблюдайте правила пожарной безопасности.

Помните:

Несоблюдение правил установки турбокомпрессора ведет к его поломке!

Воздушный фильтр:

• проверьте герметичность коробки и крепления крышки воздушного фильтра;




• почистите коробку фильтра и заборный патрубок;




• промойте воздушные патрубки от фильтра к турбине, от турбины к всасывающему коллектору двигателя и коллектор двигателя от пыли и налипшего песка.

Турбокомпрессор:

1. Приведите ротор турбины в движение пальцами и запомните, с каким усилием он вращается. При последующих работах периодически прокручивайте ротор, сравнивая усилие вращения.




2. Перед соединением с турбиной промойте бензином маслоподающую магистраль.




3. Перед монтажом маслоподающего патрубка залейте в турбину масло, пользуясь шприцом и прокручивая ротор рукой.




4. Не затягивайте основательно маслоподающую трубку, чтобы получить визуальное подтверждение наличия подачи масла.




5. Убедитесь в том, что есть свободный слив масла в поддон картера продувкой магистрали.




6. Прикрутите все патрубки от фильтра к турбине, кроме воздуховодного, для того, чтобы можно было контролировать вращение ротора визуально.




7. Запустите двигатель на 10-20 секунд. Контролируйте появление масла из незатянутого до конца стыка маслоподающего шланга.




8. Проверьте усилие вращения ротора турбины (п.2).




9. Если масло не появилось, повторите п.п.8,9 два-три раза до появления масла.




10. Затяните маслоподающий шланг, заведите двигатель на одну минуту.




11. Проверьте, как крутится ротор турбины рукой.




12. Если нет изменений усилия вращения ротора, наденьте воздуховодный патрубок от фильтра к турбине, затяните и проверьте крепление хомутов, запустите двигатель, прогрейте двигатель на холостом ходу, проверьте работу турбины на различных режимах двигателя.




13. При появлении посторонних звуков, исходящих от турбины (вой, свист и т.д.) на различных оборотах двигателя, а также при появлении масла в воздуховодных патрубках, немедленно заглушите двигатель и обратитесь к специалистам. Не принимайте никаких действий по разборке турбины.

Практические советы по обслуживанию турбокомпрессора

Если двигатель нуждается в ремонте, а признаки указывают, что неисправность связана с турбокомпрессором, важно точно установить, поврежден турбокомпрессор или нет. Это можно сделать, пользуясь таблицей, приведенной на стр. 5. Если точно установлено, что турбокомпрессор неисправен, нужно обязательно отыскать причину этого. Если ее не устранить, новый турбокомпрессор, установленный взамен неисправного, тоже выйдет из строя; иногда это происходит впервые же секунды после запуска двигателя.

Чтобы быть уверенным в качестве приобретаемого нового или отремонтированного турбокомпрессора, рекомендуется покупать его у официальных дилеров производителя, а ремонтировать только в фирмах, имеющих специальное оборудование и разрешение, подтвержденное сертификатом соответствия. При самостоятельной установке турбокомпрессора следует выполнять приведенные указания:

• Сливные маслопроводы: снять и полностью прочистить. Убедиться в отсутствии вмятин, повреждений, пережатий. Случается, что шланги и резиновые патрубки через некоторое время разбухают изнутри, что затрудняет движение масла. В случае сомнений рекомендуется заменить резиновые части новыми деталями.




• Сапун двигателя: снять и полностью очистить. Нужно следовать тем же указаниям, что и для маслопроводов. Проверить, при необходимости заменить клапаны (если они есть). На сапуне часто устанавливают небольшой конденсатор масла. Его также нужно очистить и проверить.




• Герметик: не использовать жидкий герметик вокруг подающих и сливных маслопроводов. Большинство материалов этого типа могут растворяться в горячем масле, загрязняя его, что вызывает повреждение подшипников турбокомпрессора.




• Масло и фильтр: заменить масло в двигателе, а также воздушный и масляный фильтры.




• Предварительная смазка: перед окончательной установкой соединений системы смазки турбокомпрессор должен быть предварительно смазан через отверстие для подвода масла.




• Запуск: после установки турбокомпрессора запустите двигатель и дайте ему поработать две минуты на холостом ходу. Затем постепенно увеличивайте число оборотов. Совершите пробную поездку. Проверьте установку, чтобы выявить возможные утечки воздуха, отработанных газов или масла.

НЕИСПРАВНОСТИ

Поиск неисправностей в турбокомпрессорах

На нормально работающем двигателе, который своевременно и качественно обслуживается, турбокомпрессор может безотказно работать в течение долгих лет.

Проявление неисправностей может быть следствием:

• плохой регулировки топливной аппаратуры;




• недостаточного давления в масляной системе;




• попадания в турбокомпрессор посторонних предметов;




• загрязненного масла;




• разбалансировки ротора;




• длительной работы двигателя на минимальных оборотах;




• неправильной остановки двигателя;




• загрязнения воздушного и масляного фильтров.

Часто турбокомпрессоры снимают с двигателя без предварительной проверки необходимости этого. Ремонт турбокомпрессора можно производить, лишь убедившись в отсутствии неисправностей в двигателе. В большинстве случаев это позволяет избежать бесполезной замены турбокомпрессора.

Чаще всего встречаются следующие признаки неисправностей, связанных с турбокомпрессором:

• двигатель не развивает полную мощность;




• черный дым из выхлопной трубы;




• синий дым из выхлопной трубы;




• повышенный расход масла;




• шумная работа турбокомпрессора.

1. Низкая мощность двигателя, черный дым из выхлопной трубы

Оба признака являются следствием недостаточного поступления воздуха в двигатель, причиной чего может быть засорение канала подвода воздуха либо его утечка из впускного или выпускного коллектора. Для этого необходимо проверить следующие элементы:

• воздушный фильтр;




• крепления воздуховодов;




• выпускной коллектор, его уплотнения, систему выпуска;




• турбокомпрессор (следы трения роторов турбины и турбокомпрессора).

Для начала нужно запустить двигатель, после чего прослушать шум, производимый турбокомпрессором.

Имея некоторый опыт, можно довольно быстро определить утечку воздуха между выходом турбокомпрессора и двигателем по свисту, который возникает при этом. После этого проверьте, не засорен ли воздушный фильтр.

Проверьте (в случае необходимости) количество поступающего воздуха, пользуясь техническими данными турбокомпрессора. Затем заглушите двигатель, снимите уплотнение между воздушным фильтром и турбокомпрессором и проверьте отсутствие или наличие выброса масла из турбокомпрессора.

Проверьте отсутствие повреждений гофры соединения воздушного фильтра и турбокомпрессора, продуйте или замените воздушный фильтр.

Кассета воздушного фильтра должна быть сухой. Промойте и продуйте воздухом охладитель воздуха, расположенный между турбокомпрессором и воздуховодом подачи воздуха на двигатель. Убедитесь в отсутствии прорывов выхлопных газов из-под креплений выхлопного коллектора, проверьте надежность крепления резьбовых соединений выхлопного коллектора.

Теперь повращайте вал турбокомпрессора, чтобы установить, свободно ли он вращается, нет ли повышенного износа или повреждения ротора турбины или турбокомпрессора. Обычно ось всегда имеет небольшой люфт, но если при вращении турбокомпрессора рукой ротор турбины и турбокомпрессора задевает или трется о корпус, налицо явный износ, требующий капитального ремонта турбокомпрессора.

Если после проверки всех элементов неисправности не обнаружены, значит падение мощности возникло не из-за турбокомпрессора. Необходимо искать неисправности в самом двигателе.

2. Синий дым из выхлопной трубы

Появление синего дыма является следствием сгорания масла, причиной которого может быть либо его утечка в турбокомпрессоре, либо неисправности в двигателе.

Нужно проверить следующие элементы:

• воздушный фильтр;




• трубу сливного маслопровода и сапун двигателя.

Прежде всего проверьте воздушный фильтр: любое препятствие на пути воздуха к турбокомпрессору может стать причиной утечки масла со стороны турбокомпрессора. В этом случае за ротором турбокомпрессора образуется разряжение, что вызывает засасывание масла из среднего корпуса.

Следующим этапом проверки будет снятие корпусов турбины и турбокомпрессора для проверки свободного вращения вала и отсутствия повреждений роторов.

Затем проверьте сливной маслопровод от турбокомпрессора к корпусу двигателя на отсутствие повреждений, сужений и пробок.

Засорение этого маслопровода или повышенное давление в картере двигателя (в большинстве случаев вызываемое засорением системы вентиляции картера) приводит к тому, что масло из турбокомпрессора не возвращается в масляный картер двигателя. Проверьте, не повышено ли давление газов в картере.

Используйте масло, рекомендуемое производителем для двигателей с турбонаддувом!

Не следует упускать из виду тот факт, что в масляный картер сливается не только масло, в нем присутствует также часть отработанных газов и сжатого воздуха, из турбины и турбокомпрессора. В этой смеси на одну часть масла приходится 4-5 частей газов.

В последнюю очередь снимите выпускной коллектор двигателя и проверьте наличие следов масла. Если следы масла не обнаружены — ищите неисправность в двигателе.

3. Повышенный расход масла (без синего дыма)

Проверьте воздушный фильтр, а затем крепления корпуса турбины турбокомпрессора и давление в нем. Оцените люфт в роторе турбокомпрессора, проверьте отсутствие следов износа от трения ротора турбокомпрессора и турбины о стенки соответствующих корпусов. Это обнаруживается по люфту вала ротора турбокомпрессора.

Если ничего необычного не выявлено, следует искать неисправность за пределами турбокомпрессора. Иногда постоянная утечка масла происходит через турбину турбокомпрессора, притом, что она находится в исправном состоянии. Практика показывает, что «виноват» в этом засоренный сливной маслопровод или повышенное давление в масляном картере двигателя. Как уже разъяснялось выше, по этому маслопроводу течет не только масло, но и большое количество газов. Поэтому идеальной формой для этого маслопровода была бы прямая труба, отходящая от турбокомпрессора и без изгибов идущая в масляный картер двигателя, вывод которой в картере располагался бы чуть выше нормального уровня масла в нем.

Важным является также диаметр маслопровода. В случае турбокомпрессоров небольшого размера, таких как Garret 73, 704B или 3LD Holset-KKK-Shwitzer, диаметр маслопровода составляет 20 мм. Как говорилось выше, в идеале труба маслопровода должна напрямую, без изгибов и горизонтальных частей, соединять турбокомпрессор с картером двигателя. Однако большинство сливных маслопроводов очень редко бывают подобной формы. При значительном износе двигателя возникают трудности со сливом масла.

4. Шумная работа турбокомпрессора

Если турбокомпрессор шумит при работе, следует проверить следующие элементы:

• крепление воздуховодов;




• систему выпуска;




• подшипники (отсутствие повреждений из-за нехватки масла или загрязненного масла).

Проверьте все трубопроводы, находящиеся под давлением: вход и выход турбокомпрессора, систему выпуска.

Полностью снимите сливной маслопровод и трубку сапуна. Тщательно проверьте, не засорились и не пережаты ли они.

Проверьте легкость вращения оси турбины и отсутствие трения роторов турбины и турбокомпрессора и их повреждения посторонними предметами. Если установлено, что роторы трутся или повреждены, снимите и замените турбокомпрессор.

Ни в коем случае не используйте герметик для крепления подающего и сливного маслопроводов турбокомпрессора. Большинство герметиков при контакте с горячим маслом растворяются в нем. Такое загрязненное масло может повредить подшипники и кольца турбокомпрессора.

Очень часто остатки герметика вызывают засорение масляных каналов внутри турбокомпрессора.

Не забудьте смазать турбокомпрессор перед его установкой. Промойте двигатель, замените масло, установите новые масляный и воздушный фильтры.

Следует обращать внимание на правильность запуска и остановки двигателя с турбокомпрессором. Если заглушить двигатель, работающий на высоких оборотах, турбокомпрессор продолжает вращаться без смазки, потому что давление моторного масла почти равно нулю. При этом повреждаются подшипники и кольца турбокомпрессора.

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14. 09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Паровые турбины

Паровые турбины — принцип работы

Паровые турбины работают следующим образом: пар, образующийся в паровом котле, под высоким давлением, поступает на лопатки турбины. Турбина совершает обороты и вырабатывает механическую энергию, используемую генератором. Генератор производит электричество.

Электрическая мощность паровых турбин зависит от перепада давления пара на входе и выходе установки. Мощность паровых турбин единичной установки достигает 1000 МВт.

В зависимости от характера теплового процесса паровые турбины подразделяются на три группы: конденсационные, теплофикационные и турбины специального назначения. По типу ступеней турбин они классифицируются как активные и реактивные.

Конденсационные паровые турбины

Конденсационные паровые турбины служат для превращения максимально возможной части теплоты пара в механическую работу. Они работают с выпуском (выхлопом) отработавшего пара в конденсатор, в котором поддерживается вакуум (отсюда возникло наименование). Конденсационные турбины бывают стационарными и транспортными.

Стационарные турбины изготавливаются на одном валу с генераторами переменного тока. Такие агрегаты называют турбогенераторами. Тепловые электростанции, на которых установлены конденсационные турбины, называются конденсационными электрическими станциями (КЭС). Основной конечный продукт таких электростанций — электроэнергия. Лишь небольшая часть тепловой энергии используется на собственные нужды электростанции и, иногда, для снабжения теплом близлежащего населённого пункта. Обычно это посёлок энергетиков. Доказано, что чем больше мощность турбогенератора, тем он экономичнее, и тем ниже стоимость 1 кВт установленной мощности. Поэтому на конденсационных электростанциях устанавливаются турбогенераторы повышенной мощности.

Частота вращения ротора стационарного турбогенератора связана с частотой электрического тока 50 Герц. То есть на двухполюсных генераторах 3000 оборотов в минуту, на четырёхполюсных соответственно 1500 оборотов в минуту. Частота электрического тока вырабатываемой энергии является одним из главных показателей качества отпускаемой электроэнергии. Современные технологии позволяют поддерживать частоту вращения с точностью до трёх оборотов. Резкое падение электрической частоты влечёт за собой отключение от сети и аварийный останов энергоблока, в котором наблюдается подобный сбой.

В зависимости от назначения паровые турбины электростанций могут быть базовыми, несущими постоянную основную нагрузку; пиковыми, кратковременно работающими для покрытия пиков нагрузки; турбинами собственных нужд, обеспечивающими потребность электростанции в электроэнергии. От базовых требуется высокая экономичность на нагрузках, близких к полной (около 80 %), от пиковых — возможность быстрого пуска и включения в работу, от турбин собственных нужд — особая надёжность в работе. Все паровые турбины для электростанций рассчитываются на 100 тыс. ч работы (до капитального ремонта).

Схема работы конденсационной турбины: Свежий (острый) пар из котельного агрегата (1) по паропроводу (2) попадает на рабочие лопатки паровой турбины (3). При расширении, кинетическая энергия пара превращается в механическую энергию вращения ротора турбины, который расположен на одном валу (4) с электрическим генератором (5). Отработанный пар из турбины направляется в конденсатор (6), в котором, охладившись до состояния воды путём теплообмена с циркуляционной водой (7) пруда-охладителя, градирни или водохранилища по трубопроводу (8) направляется обратно в котельный агрегат при помощи насоса (9). Большая часть полученной энергии используется для генерации электрического тока.

Теплофикационные паровые турбины

Теплофикационные паровые турбины служат для одновременного получения электрической и тепловой энергии. Но основной конечный продукт таких турбин — тепло. Тепловые электростанции, на которых установлены теплофикационные паровые турбины, называются теплоэлектроцентралями (ТЭЦ). К теплофикационным паровым турбинам относятся турбины с противодавлением, с регулируемым отбором пара, а также с отбором и противодавлением.

У турбин с противодавлением весь отработавший пар используется для технологических целей (варка, сушка, отопление). Электрическая мощность, развиваемая турбоагрегатом с такой паровой турбиной, зависит от потребности производства или отопительной системы в греющем паре и меняется вместе с ней. Поэтому турбоагрегат с противодавлением обычно работает параллельно с конденсационной турбиной или электросетью, которые покрывают возникающий дефицит в электроэнергии.

В турбинах с регулируемым отбором часть пара отводится из 1 или 2 промежуточных ступеней, а остальной пар идёт в конденсатор. Давление отбираемого пара поддерживается в заданных пределах системой регулирования. Место отбора (ступень турбины) выбирают в зависимости от нужных параметров пара.

У турбин с отбором и противодавлением часть пара отводится из 1 или 2 промежуточных ступеней, а весь отработавший пар направляется из выпускного патрубка в отопительную систему или к сетевым подогревателям.

Схема работы теплофикационной турбины: Свежий (острый) пар из котельного агрегата (1) по паропроводу (2) направляется на рабочие лопатки цилиндра высокого давления (ЦВД) паровой турбины (3). При расширении, кинетическая энергия пара преобразуется в механическую энергию вращения ротора турбины, который соединен с валом (4) электрического генератора (5). В процессе расширения пара из цилиндров среднего давления производятся теплофикационные отборы, и из них пар направляется в подогреватели (6) сетевой воды (7). Отработанный пар из последней ступени попадает в конденсатор, где и происходит его конденсация, а затем по трубопроводу (8) направляется обратно в котельный агрегат при помощи насоса (9). Большая часть тепла, полученного в котле используется для подогрева сетевой воды.

Паровые турбины специального назначения

Паровые турбины специального назначения обычно работают на технологическом тепле металлургических, машиностроительных, и химических предприятий. К ним относятся турбины мятого (дросселированного) пара, турбины двух давлений и предвключённые (форшальт).

• Турбины мятого пара используют отработавший пар поршневых машин, паровых молотов и прессов, имеющих давление немного выше атмосферного.
• Турбины двух давлений работают как на свежем, так и на отработавшем паре паровых механизмов, подводимом в одну из промежуточных ступеней.
• Предвключённые турбины представляют собой агрегаты с высоким начальным давлением и высоким противодавлением; весь отработавший пар этих турбин направляют в другие с более низким начальным давлением пара. Необходимость в предвключённых турбинах возникает при модернизации электростанций, связанной с установкой паровых котлов более высокого давления, на которое не рассчитаны ранее установленные на электростанции турбоагрегаты.
• Также к турбинам специального назначения относятся и приводные турбины различных агрегатов, требующих высокой мощности привода. Например, питательные насосы мощных энергоблоков электростанций, нагнетатели и компрессоры газокомпрессорных станций и т. д.

Обычно стационарные паровые турбины имеют нерегулируемые отборы пара из ступеней давления для регенеративного подогрева питательной воды. Паровые турбины специального назначения не строят сериями, как конденсационные и теплофикационные, а в большинстве случаев изготовляют по отдельным заказам.

Паровые турбины — преимущества

• работа паровых турбин возможна на различных видах топлива: газообразное, жидкое, твердое
• высокая единичная мощность
• свободный выбор теплоносителя
• широкий диапазон мощностей
• внушительный ресурс паровых турбин

Паровые турбины — недостатки

• высокая инерционность паровых установок (долгое время пуска и останова)
• дороговизна паровых турбин
• низкий объем производимого электричества, в соотношении с объемом тепловой энергии
• дорогостоящий ремонт паровых турбин
• снижение экологических показателей, в случае использования тяжелых мазутов и твердого топлива

Что такое турбина? Принцип работы и типы турбин? |

Содержание

Что такое турбина?

Турбина представляет собой вращающуюся часть, преобразующую кинетическую энергию в механическую или электрическую энергию.

Принцип работы турбины:

Когда любая жидкость попадает на лопасть турбины, лопасти смещаются, что создает энергию вращения. Когда вал турбины напрямую связан с генератором, механическая энергия преобразуется в электрическую.

Типы турбин:

1. Водяная турбина:

Когда турбина вращается под действием воды, она называется водяной турбиной. Используется на гидроэлектростанциях.

Классифицируется на два типа:

• а. Турбины импульсного типа:
• b. Турбины реактивного типа:

(a) Турбины импульсного типа:

Работает по принципу второго закона Ньютона. Вместо лопастей на роторе установлено несколько эллиптических ковшей половинного размера. Когда вода с большой скоростью ударяется о ковши, ротор начинает вращаться, после чего кинетическая энергия воды преобразуется в механическую энергию.

Пример: Турбина Пелтона.

Турбина Пелтона используется при низкой скорости нагнетания и при наличии высокого напора.

(b) Турбины реактивного типа:

Лопасти этой турбины сконструированы таким образом, что сила создается сбоку, когда вода течет через них, как аэродинамический профиль. Сила, создаваемая водой, отвечает за подъемную силу и заставляет вращаться лопасть.

Пример: турбина Каплана.

Турбины Каплана используются для высокого расхода наряду с низким или средним нагревом.

Турбина Фрэнсиса широко используется, так как она очень эффективна.

Турбины реактивного типа

2. Газовые турбины:

Используется в двигателях внутреннего сгорания, которые не вырабатывают электричество, но также помогают при взлете. Он содержит наборы вращающихся лопастей, которые могут всасывать огромное количество воздуха и сжимать его, что увеличивает температуру. Затем воздух используется для горения.

Типы газовых турбин:

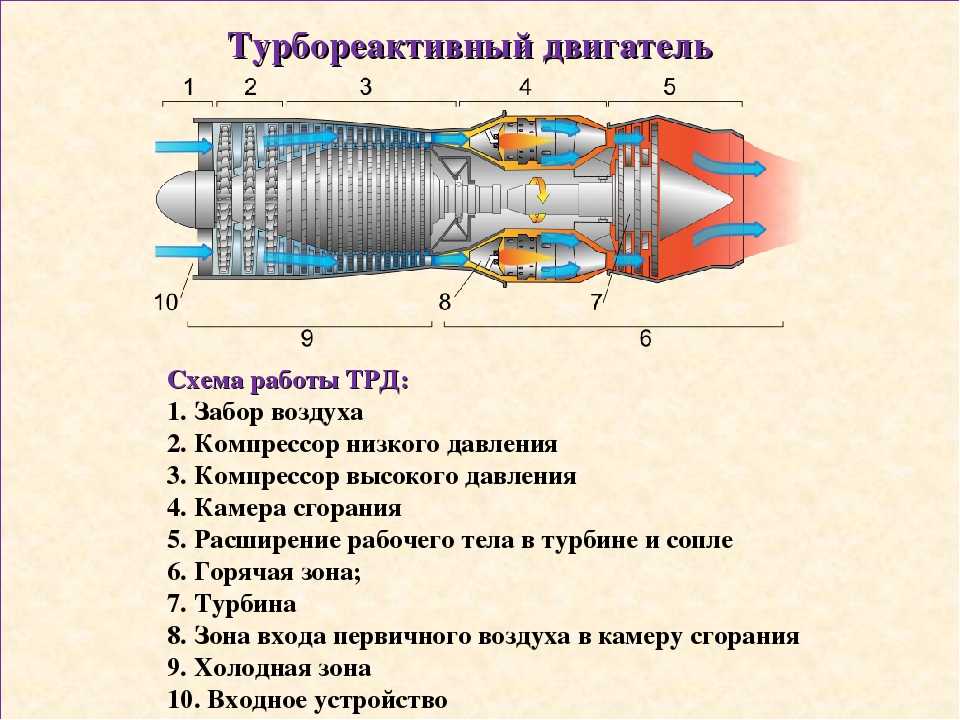

1. ТРД
2. ПВРД
3. ТРДД и т. д.

Газовая турбина

3. Паровые турбины:

Используется на тепловых и атомных электростанциях. Вода нагревается, образуя пар, и когда она проходит через турбину, она производит электричество. Он состоит из вращающихся лопастей, называемых ротором, и неподвижных лопастей, называемых статором.

Метод стратегического размещения ротора и статора для извлечения максимальной энергии называется компаундированием.

Паровые турбины

4. Ветряные турбины:

Это доступно, чисто и экологически безопасно. Его ротор имеет 3 лопасти и сконструирован таким образом, что когда воздух проходит между лопастями, он начинает вращаться. Турбины вращаются на очень низких оборотах. Коробка передач добавлена ​​для увеличения скорости.

Типы ветряных турбин:

1. Турбина Савониуса с вертикальной осью.
2. Турбина Дарье с вертикальной осью.
3. Горизонтальная турбина с вертикальной осью.

Ветряные турбины

Если я оставил что-то еще, пожалуйста, прокомментируйте ниже.

Паровая турбина. Принцип работы и типы паровых турбин

ЧТО ТАКОЕ ПАРОВАЯ ТУРБИНА?

Паровая турбина — это один из видов теплового двигателя, в котором тепловая энергия пара преобразуется в механическую работу. Конструкция паровой турбины очень проста. К турбине не прикреплен шток поршня, маховик или золотниковые клапаны. техническое обслуживание довольно просто. Он состоит из ротора и набора вращающихся лопастей, которые прикреплены к валу, а вал расположен в середине ротора. Электрический генератор, известный как генератор паровой турбины, соединен с валом ротора. Турбинный генератор собирает механическую энергию с вала и преобразует ее в электрическую энергию. Паровой турбинный генератор также повышает эффективность турбины.

ИСТОРИЯ ПАРОВОЙ ТУРБИНЫ

Первая паровая турбина была изобретена греческим математиком Героем Александрийским около 120 г. до н.э. и была поршневой. Современная паровая турбина была изготовлена ​​сэром Чарльзом Парсонсом в 1884 году. Ее конструкция неоднократно менялась. Мощность турбины составляет от 0,75 кВт до 1000 МВт. Это широкий спектр применений, таких как насосы, компрессоры и т. д. Современная паровая турбина также используется в качестве первичного двигателя на большой тепловой электростанции.

ПРИНЦИП РАБОТЫ ПАРОВОЙ ТУРБИНЫ

Принцип работы паровой турбины зависит от динамического действия пара. Пар с высокой скоростью выходит из сопел и ударяется о вращающиеся лопасти, которые установлены на диске, установленном на валу. высокоскоростной пар создает динамическое давление на лопасти, при котором лопасти и вал начинают вращаться в одном направлении. По сути, в паровой турбине энергия давления паровых экстрактов извлекается, а затем преобразуется в кинетическую энергию, позволяя пару течь через лопасти. сопла. Преобразование кинетической энергии совершает механическую работу с лопастями ротора, а ротор соединен с генератором паровой турбины, который действует как посредник. Турбогенератор собирает механическую энергию с ротора и преобразует в электрическую энергию. С момента постройки паровой турбины прост, его вибрация намного меньше, чем у другого двигателя при той же скорости вращения. Хотя для улучшения турбины используются различные типы системы управления. е скорость.

ТИПЫ ПАРОВОЙ ТУРБИНЫ

В соответствии с принципом работы существуют различные типов паровой турбины .

,

1. В соответствии с принципом работы паровые турбины в основном делятся на две категории:

   а) Импульсные турбины

   b). Реактивные паровые турбины движущиеся лопасти под давлением через направляющий механизм, называемый реактивной турбиной.

Паровые турбины можно разделить на следующие категории:

2. В зависимости от направления потока пара их можно разделить на две категории: —

   a). Паровая турбина с осевым потоком: —

   b). Паровая турбина с радиальным потоком:-

⇨ Когда поток пара внутри корпуса параллелен оси вала ротора, это называется паровой турбиной с осевым потоком, а поток пара внутри корпуса направлен радиально к оси вала ротора и называется паром с радиальным потоком. турбина.

3. В зависимости от условий выхлопа пар подразделяется на две категории:-

   a) Паровая турбина с противодавлением или без конденсации:-

   b) Паровая турбина с конденсацией:-

⇨ После при расширении пара он выбрасывается в атмосферу, называемую паровой турбиной с противодавлением или паровой турбиной неконденсирующего типа, в противном случае он выбрасывается в конденсатор, называемый конденсационной турбиной.

4. В зависимости от давления пара его можно разделить на следующие категории:-

   a) Паровая турбина высокого давления, или проходная, или экстракционная:-

   b) Паровая турбина среднего или противодавления:-

   c) Турбина низкого давления:-

⇨ Высокое, среднее и низкое- Пар под давлением подается в турбину, называемую паровой турбиной высокого давления или паровой турбиной среднего давления или паровой турбиной с противодавлением и паровой турбиной низкого давления. Эти турбины используются для различных процессов производства и нагрева.

5. По количеству ступеней можно разделить на следующие категории: —

   a) Одноступенчатая паровая турбина:-

   b) Многоступенчатая паровая турбина:-

⇨ Пар выходит из сопел при прохождении через единый набор движущихся лопастей, называемых одноступенчатой ​​паровой турбиной, и поступает в многоступенчатые подвижные лопасти называются многоступенчатыми паровыми турбинами.

6. В зависимости от расположения лопастей и колес их можно разделить на следующие категории:

   a) Паровая турбина с компаундом под давлением

   b) Паровая турбина с компаундированием скорости

   c) Комбинированная паровая турбина с импульсной реакцией

    d) Паровая турбина с комбинированием давления и скорости

РАЗНИЦА МЕЖДУ ПАРОВОЙ ТУРБИНОЙ И ПАРОВОЙ ДВИГАТЕЛЕМ

5 Паровая турбина

Паровой двигатель
1) Преобразование тепловой энергии в механическую работу, потерь на трение нет.	1) Высокие потери на трение для возвратно-поступательных частей.
2) Баланс в порядке.	2) Баланс не очень хороший.
3) Легкий фундамент.	3) Фундамент имеет большой вес.
4) Может работать на высокой скорости.	4) Он не может работать с такой скоростью.
5) Смазка проста, так как нет трения доступные детали.	5) Смазка не так проста для притирки части.
6) Равномерная выработка электроэнергии.	6) Он не вырабатывает мощность равномерно.
7) Расход пара меньше поршневой паровой двигатель.	7) Потребляет больше пара, чем паровая турбина.
8) Он более компактен и требует меньше внимание.	8) Паровой двигатель требует большего внимания.
9) Подходит для больших электростанций. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
