Топливный фильтр в разрезе: Топливный фильтр: устройство и разновидности

Замена топливного фильтра на примере Chevrolet Lachetty

Главная » Питание двигателя







Автор admin На чтение 4 мин Просмотров 377



Топливный фильтр (ТФ) является одним из основных фильтрующих элементов в любом транспортном средстве. Бензиновый фильтр предназначен для защиты мотора от загрязнений и вредных веществ, которые могут содержаться в топливе. О том, как поменять топливный фильтр в домашних условиях, как часто менять топливный фильтр и другие моменты будут вам известны из этого материала.

Любое топливо, продающееся на заправках, может иметь в своем составе определенный уровень загрязнений – от этого никто не застрахован. Чтобы обеспечить хорошую работу двигателя своего «железного коня», нужно соблюдать периодичность замены топливного фильтра. Об этом мы расскажем далее.

Содержание

  1. Периодичность замены
  2. Признаки забитого ТФ
  3. Как поменять

Периодичность замены

Вопрос «как часто менять топливный фильтр» приходит в голову многим автомобилистам. В зависимости от производителя периодичность, с которой осуществляется замена топливного фильтра, может варьироваться от 10 до 40 тысяч километров пробега.

К примеру, в автомобилях Шевроле, согласно информации от производителя, периодичность замены забитого топливного фильтра должна составлять 45 тысяч км. По факту же, если учесть низкое качество нашего бензина, периодичность смены фильтрующего элемента должна составлять около 15–20 тысяч км пробега. В случае с отечественными авто данный показатель обычно редко превышает 10 тысяч км.

Признаки забитого ТФ

Перейдем к признакам забитого топливного фильтра:

  • Машина тяжело идет в гору, чувствуется падение мощности двигателя.
  • Двигатель периодически или регулярно троит, особенно при езде на холостых оборотах. При забитом топливном фильтре в систему впрыска не будет обеспечиваться подача должного уровня топлива.
  • Еще один признак — автомобиль может заглохнуть во время стоянки на светофоре.
  • Машина не заводится. Эта стадия является последней – если машина не заводится, то ТФ необходимо менять сразу же.

Как поменять

Перед тем как осуществить смену элемента, нужно знать, где находится топливный фильтр. В этом случае все зависит от производителя. ТФ может находиться:

  • в отсеке двигателя;
  • под днищем машины;
  • в одной конструкции с бензонасосом.

Процедуру замены ТФ рассмотрим на бензиновых двигателях машины Шевроле Лачетти:

  1. В нашем случае ТФ находится под днищем транспортного средства, с правой стороны. Чтобы работать было удобнее, желательно снять колесо, а сама процедура смены должна осуществляться на смотровой яме или эстакаде.
  2. Затем следует сбросить давление в системе. Чтобы сделать это, из блока предохранителей следует демонтировать компонент, отвечающий за функционирование бензинового насоса. После этого следует запустить мотор и подождать, пока он заглохнет.
  3. Залезьте под днище авто и найдите тот самый ТФ. Он крепится на хомутах, поэтому винт следует выкрутить. Обратите внимание на конструкцию – к ТФ подходит проводок заземления, его следует отключить.
  4. После этого необходимо отключить муфты бензинового провода от ТФ, то есть подводящие к нему патрубки, их два. Фиксаторы необходимо осторожно открутить, чтобы они не поломались. В нашем случае при поломке компонентов их придется заменить на новые детали.
  5. Когда провод и шланги отключены, можно произвести демонтаж ТФ. Установка топливного фильтра осуществляется в последовательности, обратной снятию. Возьмите новый ТФ и осуществите его монтаж, при этом наденьте патрубки и зафиксируйте их при помощи фиксаторов. Когда фиксаторы щелкнут, это значит, что ТФ зафиксирован. Также обратите внимание на наличие стрелок, отмеченных на ТФ, они должны совпадать, то есть новый ТФ должен быть установлен в ту же сторону, что и старый.
  6. Подключите провод, зафиксируйте сам ТФ при помощи хомутов. Не забудьте подключить предохранитель на место, затем заведите двигатель. Возможно, несколько раз придется крутануть стартер, чтобы бензонасос смог закачать нужное количество топлива для запуска мотора. Совершите контрольную поездку, после чего проверьте все соединительные места на предмет утечек.

Как можно заметить, процедура замены фильтра не так уж сложна, справиться с этим вполне реально за 20–30 минут. Чтобы реже сталкиваться с необходимостью замены ТФ, рекомендуем покупать только качественные и оригинальные запчасти, рекомендованные производителем. Иначе сроки смены элемента могут значительно сократиться. Кроме того, желательно заправлять свое транспортное средство только на АЗС, в которых вы уверены, что там продается хороший бензин. Ведь именно топливо напрямую влияет на сроки замены ТФ.


обслуживание ремонт















Топливные фильтры для дизеля: описание, характеристика, конструкция, назначение

Топливная аппаратура дизельного двигателя очень чувствительна к загрязнениям. Всю работу по очистке берут на себя топливные фильтры для дизельных двигателей. До попадания непосредственно в камеры сгорания дизтопливо проходит 3 этапа очистки: предварительную фильтрацию в топливном баке, этапы «грубой» и «тонкой» очистки.

Проблемы, которые решают дизельные топливные фильтры

Основной задачей таких фильтров является предотвращение проникновения абразивных примесей и смол, образующихся из-за химических реакций, в топливную магистраль и камеры сгорания. Из-за большого содержания влаги в дизтопливе, в отличие от бензина, дизельные топливные фильтры должны конденсировать воду и в большом объёме удалять её из аппаратуры подачи горючего.

Вместе с тем в дизельном топливе отмечается высокое содержание парафинов, которые кристаллизуются при отрицательных температурах. Попадание таких частиц в двигатель зачастую становится опасным для него. Лучшим способом борьбы с данной проблемой является использование фильтров с подогревом.

В случае если топливный фильтр для дизельного двигателя уже забит парафином, необходимо его заменить.

Этапы очистки дизтоплива и виды фильтров

Первым препятствием на пути взвесей в горючем служит фильтрующий элемент в топливном баке автомобиля. Как правило, он представляет собой каркас, запаянный в сетку, которая и является преградой для твёрдых частиц. Такой тип очистки не может предотвратить попадание в топливную аппаратуру мелких частиц, воды, парафинов и смол.

Но благодаря ему отсеивается большая часть крупных элементов — продуктов коррозии и мусора. Они присутствуют в любом топливном баке. Это препятствует засорению магистралей низкого давления, а также значительно увеличивает срок эксплуатации фильтра грубой очистки.

В большинстве случаев замена данного элемента не регламентируется производителем, но делать это рекомендуется. Срок его службы напрямую зависит от новизны автомобиля, его технического состояния и качества топлива. Сетчатый элемент в баке автомобиля является самым дешёвым звеном во всей цепи подачи топлива в двигатель, но не менее важным, поэтому не стоит пренебрегать его проверкой и при необходимости заменой.

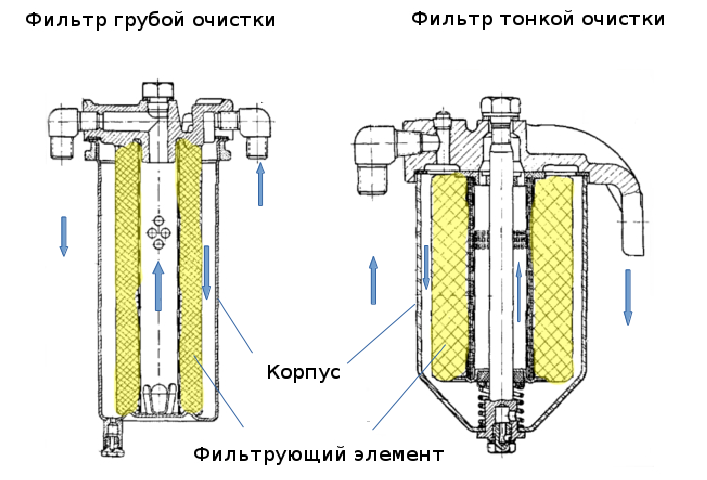

За второй этап отвечают фильтры «грубой» очистки топлива (фильтры-отстойники). Их название обуславливается наличием стакана-отстойника. В нижней части он оборудован успокоителем, благодаря которому удаётся удалить воду.

А в его верхней части находится сетчатый или пластинчатый фильтрующий элемент, позволяющий избавиться от частиц размером до 0,05 мм, оставшихся после первого этапа. Далее топливо поступает в топливный насос низкого давления (ТННД).

У данного типа фильтров предусмотрена сливная пробка для очистки стакана от конденсата и отстоя. Большинство фильтров-отстойников имеет разборную конструкцию. Такое устройство топливного фильтра дизельного двигателя обеспечивает возможность промыть и, если необходимо, заменить фильтрующий элемент и тем самым восстановить эффективность очистки.

Особым видом фильтров на этом этапе являются подогреваемые сепараторы для дизтоплива. Их цена значительно выше, чем у обычных фильтров-отстойников, но качество очистки горючего более эффективно, а подогрев решает проблему парафинов. Они способны удалить до 95% воды и примесей из дизельного топлива.

Процесс очистки начинается с этапа прогрева топлива, предотвращающего кристаллизацию парафинов и воды. Далее под действием центробежных сил, возникающих при закручивании эмульсии, проходящей через специальные каналы, вода и примеси отделяются и оседают в стакане-отстойнике.

Для отделения более мелких частиц используется принцип изменения направления потока, который реализуется при помощи лопастей сепаратора. Заключительным этапом служит гофрированный картридж, удаляющий мельчайшие твёрдые частицы.

Часто встречаются фильтры «грубой» очистки, соединённые с подкачивающим насосом или фильтром «тонкой» очистки.

В большинстве случаев загрязнение фильтров «грубой» очистки не будет ощущаться при эксплуатации автотранспорта, т.к. производительность ТННД всегда выше, чем необходимо для стабильной работы двигателя. Поэтому, чтобы предотвратить дорогостоящий ремонт, необходимо своевременно удалять скопившуюся воду и мусор из отстойника и не игнорировать необходимость замены фильтрующего элемента.

Наличие отстоя и конденсата рекомендуется проверять ежедневно. В холодное время года такую проверку лучше делать после каждой поездки. Срок службы фильтрующего элемента не превышает 15-30 тыс. км.

Заключительным препятствием для топлива до его поступления в дизельный двигатель служит фильтр «тонкой» очистки. Он позволяет избавиться от оставшихся на предыдущих этапах твёрдых частиц, которые не видны глазу, а также от образовавшихся смол. Ещё одной его функцией является защита двигателя от воздуха, попавшего в топливо на ранних этапах очистки.

Через клапан-жиклер воздух с излишками горючего отводится обратно в бак. Разность температур отводящейся смеси и топлива в баке способствует образованию конденсата и увеличению содержания воды. Функцию «тонкой» очистки на этом этапе выполняет сменный элемент, состоящий из специальной пористой бумаги.

Зачастую замена только этого элемента регламентирована производителем. Из-за этого частой ошибкой становится игнорирование необходимости обслуживания остальных фильтрующих элементов.

Выбор топливного фильтра

Перед выбором любого топливного фильтра для дизельных двигателей следует учесть конструктивные особенности вашего автомобиля. Ни в коем случае нельзя использовать бензиновый топливный фильтр! Он не сможет предотвратить попадание воды и парафинов в двигатель.

Большинство современных дизельных легковых автомобилей зарубежного производства оборудованы только фильтром «тонкой» очистки. В таком случае нельзя ограничиваться только соблюдением регламента. Необходимо оборудовать автомобиль дополнительным звеном очистки топлива. Идеальным вариантом станет установка фильтра-сепаратора с подогревом.

Вот основные характеристики, на которые следует обратить внимание при его выборе: пропускная способность, мощность нагревательного элемента, качество фильтрации, допустимое давление и габариты изделия. Для нормальной эксплуатации транспортного средства все эти параметры должны соответствовать особенностям системы питания двигателя.

Так, пропускная способность для двигателей с топливными насосами высокого давления (ТНВД) находится в пределах от 20 до 50 л/ч (в редких случаях до 60 л/ч). А с системами Common Rail и насос-форсунками — от 40 до 80 л/ч.

То же относится и к качеству фильтрации для двигателей с ТНВД, достаточным значением, будет 10-30 мкм, а для Common Rail данный параметр не должен быть хуже 2-5 мкм. Для создания центробежного эффекта и качественной фильтрации для автомобилей с малым расходом топлива следует выбирать фильтры небольшого объёма, а при большом расходе — наоборот.

Определившись с типом фильтров, стоит обратить внимание на их качество. В настоящее время рынок переполнен всевозможными предложениями. При заявленных схожих характеристиках цена может отличаться в 10 раз. Но не стоит поддаваться соблазну этой дешевизны.

Самым лучшим вариантом будет использовать оригинальные компоненты, но если такой возможности нет, стоит обратить внимание на зарекомендовавшие себя бренды: Mann, Knecht, OE, Bosch и пр. Часто такие крупные компании являются поставщиками оригинальных комплектующих. Чем выше стоимость фильтра, тем лучше степень его фильтрации.

Замена топливного фильтра

Данная процедура требует определённых навыков и опыта. Технология замены элементов отличается у разных моделей автомобилей. Важно ознакомиться с ней до проведения каких-либо работ. Строгое соблюдение технологии замены гарантирует вам исправную работу двигателя в дальнейшем.

При должной сноровке такую процедуру можно выполнить и самостоятельно. Для этого необходимо извлечь фильтрующий элемент, удалить мусор и воду из корпуса и избавиться от воздуха в системе питания. Если вы не знаете, как выполнить данные действия, обратитесь в сервис.
