Устройство генератора автомобиля

Устройство генератора автомобиля

Основными узлами генератора являются ротор, статор, выпрямительное устройство и щеточный узел.

Ротор генератора содержит обмотку возбуждения. Она выполнена в виде круглой катушки, намотанной на стальную втулку. Катушка установлена на валу ротора и зажата между двумя клювообразными половинами сердечника ротора. Половины напрессованы на вал ротора. Такой сердечник называют сердечником с явно выраженными полюсами. Клювы одной половины образуют северный полюс магнита, а клювы другой половины — южный. Концы обмотки возбуждения выведены на контактные кольца, по которым при вращении ротора скользят щетки щеткодержателя. Обычно одна из щеток соединяется с выводом, через который подается питание обмотки возбуждения, а другая щетка соединена с корпусом генератора. Есть генераторы, у которых обе щетки соединены с изолированными выводами.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 1. Основные узлы генератора

Статор генератора состоит из сердечника, набираемого из изолированных листов магнитомягкой электротехнической стали, и обмотки. Внутренняя поверхность сердечника статора имеет равномерно расположенные по окружности зубцы. Количество пазов кратно трем. В пазах между зубцами укладываются витки катушек обмотки статора. Изоляция катушек от сердечника осуществляется электротехническим картоном и пропиткой статора в сборе изоляционным лаком. Каждая из трех фаз обмотки статора содержит одинаковое число последовательно соединенных катушек. Этим объясняется кратность числа пазов и катушек трем. Три вывода обмотки статора присоединяются к выпрямительному устройству.

Магнитная цепь генератора образуется стальной втулкой, на которой расположена обмотка возбуждения, двумя половинами сердечника ротора, клювы которых образуют полюсные наконечники, и зубцами сердечника статора.

Обмотка возбуждения генератора получает питание от генератора или аккумуляторной батареи. Небольшой постоянный ток, поступающий в обмотку возбуждения через щетки и контактные кольца, вызывает появление магнитного потока (линии 18). Магнитный поток в осевом направлении проходит через втулку, затем в радиальном направлении по левой половине сердечника ротора и его полюсному наконечнику (клюву) и через воздушный зазор в сердечник статора. Выйдя из сердечника статора, магнитный поток через воздушный зазор и полюсный наконечник правой половины сердечника ротора замыкается через втулку. Так как полюсные наконечники левой и правой половин сердечника ротора смещены в пространстве, происходит соответствующее смещение магнитного потока. Поэтому, входя в статор через один зубец, из статора магнитный поток выходит через другой зубец. При этом он пересекает катушки статора. При вращении ротора под каждым зубцом происходит постоянное чередование северного и южного полюсов ротора, приводящее к изменению пересекающего катушки статора магнитного потока по величине и направлению. В результате в фазных обмотках наводится переменная э. д. е., имеющая форму синусоиды, которая выпрямительным устройством преобразуется в постоянную э. д. с.

Выпрямительное устройство современных генераторов типа ВПВ состоит из шины, в которую запрессованы диоды обратной проводимости, и шины, в которую запрессованы диоды прямой проводимости. У диодов прямой проводимости отрицательный вывод, а у диодов обратной проводимости положительный вывод припаиваются непосредственно к корпусу диода. Поэтому шина служит положительным, а шина — отрицательным выводом выпрямительного устройства и, следовательно, генератора. Положительный вывод каждого отрицательного диода соединяется с отрицательным выводом одного из положительных диодов и выводом одной фазы статора.

Рис. 2. Генератор 32.3701

Конструктивные особенности автомобильных генераторов рассмотрим на примере некоторых типичных конструкций.

Генератор 32.3701 имеет наиболее широко применяемое конструктивное исполнение. Он представляет собой модификацию часто встречающихся в эксплуатации генераторов типа Г250, аналогично с которыми устроены также генераторы Г266 и Г271.

Генератор 32.3701 является синхронной электрической машиной со встроенным выпрямительным блоком. На генераторе имеются следующие выводы: « + » (поз. 22) —для соединения с аккумуляторной батареей и потребителями, 111 —для соединения с регулятором напряжения, «—» (поз. 20) — для соединения с корпусом регулятора напряжения.

Ротор генератора состоит из катушки возбуждения, намотанной на картонный каркас, надетый на стальную втулку. С торцов катушка зажата двумя клювообразными полюсными наконечниками, которые и образуют 12-полюсную магнитную систему. Концы катушки возбуждения припаяны к двум изолированным от вала контактным кольцам. Втулка, полюсные наконечники и контактные кольца напрессованы на вал. Вал вращается в двух шариковых подшипниках закрытого типа, установленных в крышке со стороны контактных колец и крышке со стороны привода. Подшипник имеет большие размеры по сравнению с подшипником, так как он воспринимает большие радиальные нагрузки от шкива, на который давит натянутый ремень передачи. При сборке подшипников их заполняют смазкой, и в процессе эксплуатации они в смазке не нуждаются.

Крышки отливаются из алюминиевого сплава. Они имеют вентиляционные окна. Крышка со стороны контактных колец имеет лапу для крепления генератора на двигателе. В ней установлены пластмассовый щеткодержатель 8 и выпрямительный блок (БПВ 4-60-02). Для предотвращения от проворачивания наружной обоймы шарикоподшипника в выточке крышки установлено резиновое уплотнительное кольцо.

Щеткодержатель крепится к крышке двумя болтами. Две графитовые щетки, установленные в направляющих отверстиях щеткодержателя, пружинами прижимаются к контактным кольцам. Одна щетка соединена с изолированным штекерным выводом Ш, другая — с корпусом генератора.

Крышка имеет две лапы. Одна, нижняя, как и лапа крышки, предназначена для крепления генератора на двигателе. Другая, верхняя, имеет резьбовое отверстие и предназначена для крепления натяжной планки.

Статор генератора состоит из сердечника, набранного из отдельных изолированных друг от друга пластин электрической стали и соединенных в пакет сваркой. Сердечник статора установлен между крышками и стянут вместе с ними четырьмя винтами. На внутренней поверхности сердечника имеется 36 зубцов, в пазах между которыми уложена трехфазная обмотка статора, соединенная по схеме «двойная звезда». Каждая фаза представляет собой две параллельно включенные цепи с тремя последовательно соединенными катушками. Свободные концы фаз обмотки статора соединены с тремя выводами выпрямительного блока. Шина диодов прямой проводимости соединена с выводом « + » (поз. 22) генератора, а шина диодов обратной проводимости — с корпусом генератора.

Шкив и вентилятор установлены на валу генератора на шпонке и закреплены гайкой с пружинной шайбой.

Генератор Г286А (Г286В) представляет собой трехфазную синхронную машину со встроенными выпрямительным блоком и интегральным регулятором напряжения (ИРН) Я112А. По сути дела это генераторная установка.

Сердечник статора, закрепленный между крышками тремя болтами, имеет равномерно расположенных пазов. Обмотка статора соединена по схеме «двойная звезда». Обмотка возбуждения расположена внутри двух клювообразных половин сердечника ротора. Выводы фазных обмоток соединены с выпрямительным блоком (БПВ 8-100-02). Выпрямительный блок имеет такую же конструкцию, как и у генератора 32.3701.

Рис. 3. Генератор Г286А

Отличительной особенностью генератора Г286А является также взаимное расположение контактных колец и подшипника в крышке.

Так как регулятор напряжения включается в цепь обмотки возбуждения, его встраивают в щеткодержатель. Вместе они образуют единый съемный блок 6. Крепится блок винтами к основанию щеткодержателя, который установлен на крышке. Болт служит выводом обмотки возбуждения и регулятора напряжения.

Блок щеткодержателя и регулятора напряжения состоит из щеткодержателя, интегрального регулятора и металлического теплоотвода — крышки.

Регулятор состоит из медного основания, на котором размещены элементы схемы, пластмассовой крышки для защиты элементов схемы от механических повреждений и жестких шинных выводов. Медное основание является отрицательным выводом регулятора. Оба вывода В регулятора соединены накоротко внутри. Один из них является основным, другой — дублирующим. При установке на щеткодержатель выводы регулятора напряжения ложатся на шины. К шинам приварены токопроводящие канатики, соединяющие их с щетками. Сверху на регулятор напряжения устанавливается крышка, и весь блок скрепляется винтами. Таким образом, электрическое соединение шин регулятора и щеткодержателя осуществляется прижимным контактом.

Генератор 37.3701 (рис. 4) — генераторная установка, представляет собой синхронную машину переменного тока с встроенным выпрямительным блоком БПВ 11-60-02 и регулятором напряжения 17.3702.

Статор генератора имеет 36 равномерно расположенных пазов, в которых размещена трехфазная обмотка, соединенная по схеме «двойная звезда». Каждая фаза состоит из двух параллельно соединенных ветвей, в каждой из которых шесть непрерывно намотанных катушек.

Ротор не имеет особых конструктивных отличительных особенностей.

Выпрямительный блок, вмонтированный в крышку, отличается от традиционных тем, что в него вмонтированы три дополнительных диода прямой проводимости, через которые осуществляется питание обмотки возбуждения от генератора. Выпрямленное напряжение с дополнительных диодов подается на штекерный вывод, обозначаемый на схемах вывод «61», и проводником на штекерный вывод регулятора напряжения, который имеет маркировку В. Вывод В регулятора через контакт связан также с одной из щеток. Не показанный на рисунке вывод Ш регулятора контактирует с другой щеткой. Регулятор напряжения имеет еще вывод Б, который проводником соединен с положительным выводом генератора, обозначаемым на схемах «30».

Рис. 4. Генератор 37.3701:
1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3— вентиль выпрямительного блока; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шарикоподшипник; 7 — конденсатор; 8 — вал ротора; 9 — вывод «30» генератора; 10 — вывод «61» генератора; 11 — вывод «В» регулятора напряжения; 12 — регулятор напряжения; 13 — щетка; 14 — шпилька крепления генератора к натяжной планке; 15 — шкив с вентилятором; 16 и 23 — полюсные наконечники ротора; 17 — дистанционная втулка; 18 — передний шарикоподшипник; 19 — крышка со стороны привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 24 — буферная втулка; 25 — втулка; 26 — поджимная втулка

На генераторе установлен конденсатор емкостью 2,2 мкФ. Он подключен между корпусом и положительным выводом генератора. Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания и снижения уровня помех радиоприему.

Характеристики генераторов. На автомобилях генераторы работают в условиях постоянно изменяющейся частоты вращения и тока нагрузки. При этом должно обеспечиваться в определенных пределах постоянство напряжения генератора.

Генераторы характеризуются прежде всего номинальными данными: напряжением, током, мощностью.

Номинальное напряжение генераторов, работающих в схемах электрооборудования с номинальным напряжением 12В, принято 14В, а для 24-вольтовых схем — 28В. Номинальный ток генератора — это максимальный ток нагрузки, который может отдать генератор при частоте вращения ротора 5000 об/мин и номинальном напряжении. Значения номинального напряжения и тока наносятся на крышке генератора. Номинальная мощность определяется как произведение номинального напряжения на номинальный ток.

Энергетические возможности генераторов характеризуются токоскоростной характеристикой. Это зависимость тока, отдаваемого генератором, от частоты вращения ротора (рис. 5). Характеристика снимается при номинальном напряжении генератора и постоянном, обычно номинальном, напряжении на обмотке возбуждения.

Эта характеристика чрезвычайно важна, так как она показывает возможности генератора при различной частоте вращения ротора.

Из рис. 5 видно, что без нагрузки напряжение генератора достигает номинальной величины при частоте вращения «о, которая у различных генераторов колеблется от 900 до 1200 об/мин.

Рис. 5. Токоскоростная характеристика генераторов

Якорем в синхронной машине является статор. При протекании по обмотке статора тока возникает магнитное поле статора, которое направлено против основного магнитного поля ротора и размагничивает его. При увеличении тока нагрузки возрастает ток обмотки статора, усиливается его магнитное поле, что приводит к увеличению размагничивания магнитного поля ротора. В результате в катушках статора наводится меньшая по величине э. д. с. и ограничивается максимальная сила тока, отдаваемого генератором.

Полное сопротивление Z обмотки статора, по которой протекает переменный ток, складывается из активного R и индуктивного сопротивлений:

Активное сопротивление обмотки статора зависит только от ее температуры. С увеличением температуры оно повышается. Поэтому с увеличением температуры ток отдачи генератора несколько понижается.

Начальная частота вращения нормируется техническими условиями на конкретные типы генераторов. Задается она для двух состояний генератора: холодного и горячего. Температура генератора в холодном состоянии должна быть в пределах 15—35 °С. Горячее состояние соответствует установившейся температуре генератора, работающего в режиме номинальной мощности.

Указанные характеристики могут задаваться для двух вариантов питания обмотки возбуждения: при питании обмотки возбуждения собственно от генератора (самовозбуждение) и при питании от постороннего источника питания (независимое возбуждение). Ток, отдаваемый генератором при самовозбуждении, будет меньше тока, отдаваемого генератором при независимом возбуждении, так как в первом случае часть его идет на питание обмотки возбуждения.

Характеристики начала отдачи тока генераторами без встроенных регуляторов напряжения задаются при напряжении питания обмотки возбуждения, равном номинальному, как при независимом возбуждении, так и при самовозбуждении. Наличие встроенного регулятора напряжения обусловливает необходимость подачи такого напряжения, при котором регулятор еще не вступает в работу. Поэтому питание обмотки возбуждения генераторов с встроенными регуляторами напряжения осуществляется при 13В и характеристики генераторов с самовозбуждением задаются также при напряжении на их выводах 13В.

Устройство и принцип работы автомобильного генератора

Устройство и принцип работы автомобильного генератора — Отключить иммобилайзер

Автомобильный генератор поддерживает в бортовой сети заданное напряжение и выполняет функции по зарядке аккумулятора. Принцип действия генератора основан на переработке механической энергии двигателя в электрическую.

Он и регулятор напряжения вместе образуют генераторную установку автомобиля. На машинах современного производства устанавливаются генераторы переменного тока, наиболее подходящие для использования в автомобилях.

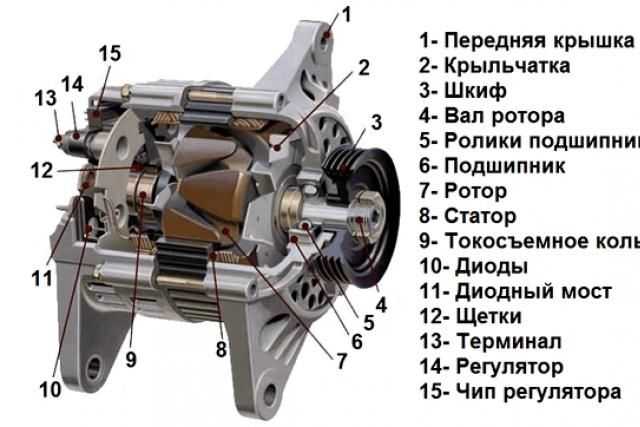

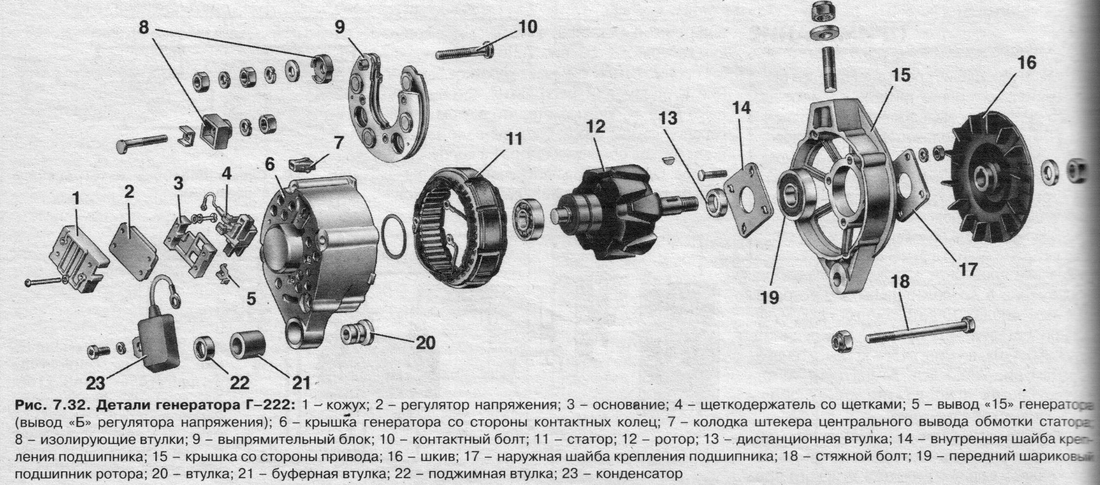

Устройство автомобильного генератора состоит из следующих частей:
корпус, который выполняет и функцию основания, необходимого для статорной обмотки. Он изготавливается из легкосплавного металла. Чаще всего, для этой роли используется дюралюминий. В его конструкции предусмотрены, так называемые «окна», необходимые для охлаждения в процессе работы. Сзади и спереди, на корпусе, конструктивно предусмотрены подшипники, служащие для крепления ротора;
статорная обмотка из медного провода, которая находится в специальных пазах, специально для этого предусмотренных на сердечнике. Сам сердечник имеет форму круга. Он изготовлен из трансформаторного железа — металла, обладающего повышенными магнитными характеристиками. В соответствии с тремя фазами генератора, на статоре имеется три обмотки, которые образуют форму треугольника. В местах их соединения подключен выпрямительный мост. Провод для фазных обмоток с двойной термоизоляцией, также применяется специализированный лак;
ротор, имеющий на своем валу одну обмотку, выполняет функцию электромагнита. На верхней части обмотки имеется сердечник, выполненный из ферромагнитного материала. Его диаметр на 1,5-2 мм. меньше, чем диаметр в статоре. Имеющиеся на валу кольца, соединенные при помощи графитовых щеток с обмоткой ротора, служат для подачи напряжения на обмотки ротора с реле – регулятора;
реле – регулятор осуществляет регулировку и контроль напряжения на выходе от генератора. Имеет выход к щеткам, устроен в виде электронной схемы. Реле – регулятор может располагаться как на корпусе, так и отдельно от генератора;
выпрямительный мост с шестью диодами прямого тока более 40 Ампер, которые расположены попарно на плюсовом и минусовом токопроводящих основаниях, в соответствии с системой Ларионова. Благодаря этой схеме, на выходе, из трехфазного переменного напряжения получают постоянное.
Принцип работы автомобильного генератора основан на возникновении переменного напряжения под действием магнитного постоянного поля в статорных обмотках, в районе роторного сердечника.

Ротор генератора запускается двигателем посредством ременной передачи. Постоянное напряжение, подаваемое на роторную обмотку, способствует образованию магнитного потока. Сердечник, вращаясь вдоль статорных обмоток, создает в последних ЭДС. Сила магнитного потока зависит от нагрузки с плюсового основания генератора и регулируется при помощи реле-регулятора при уменьшении или увеличении подачи напряжения на щетки.
