Конструкция системы впуска, способы увеличения подачи воздуха
refix=»og: http://ogp.me/ns# article: http://ogp.me/ns/article# profile: http://ogp.me/ns/profile# fb: http://ogp.me/ns/fb#»>
Содержание
- 1 Конструкция впускной системы двигателя
- 2 Обзор элементов системы впуска двигателя
- 2.1 Резонатор
- 2.2 Корпус воздушного фильтра
- 2.3 Дроссельный патрубок
- 2.4 ДМРВ
- 2.5 Дроссельная заслонка
- 2.6 Впускной коллектор
- 3 Доступные методы увеличения подачи воздуха
- 3.1 Установка воздушного фильтра нулевого сопротивления
- 3.2 Холодный впуск
- 3.3 Установка впускного коллектора с иной геометрией
- 4 Резюме
Воздух – крайне необходимый элемент для образования рабочей смеси. Многое зависит от атмосферного давления, количества воздуха, его чистоты. Немаловажна и геометрия движения впускного воздуха, от чего зависит стабильность работы двигателя, а также его КПД.

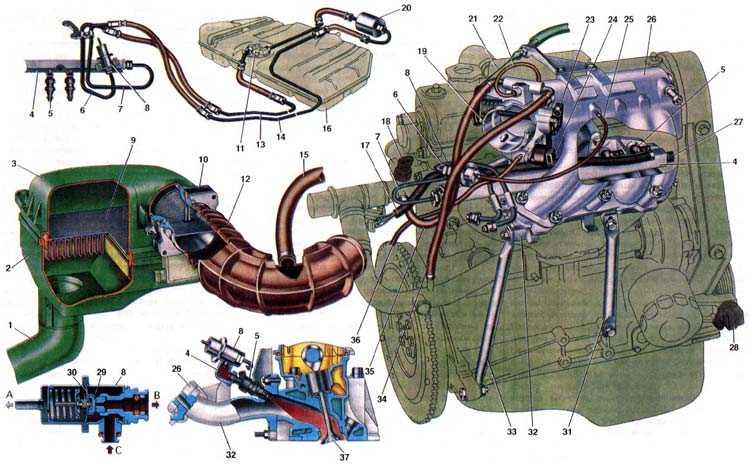

Конструкция впускной системы двигателя
Простейшая система впуска инжекторного двигателя состоит из следующих деталей:
- резонатор (воздухозаборник),
- корпус воздушного фильтра с фильтром,
- резиновая гофра от корпуса фильтра до дроссельной заслонки,
- ДМРВ или датчик абсолютного давления и датчик температуры воздуха,
- дроссельная заслонка с регулятором холостого хода (РХХ) и датчик положения дроссельной заслонки (ДПДЗ),
- впускной коллектор (ресивер).
Обзор элементов системы впуска двигателя
Резонатор
Представляет собой пластиковый воздухозаборник, который, как правило, установлен под фарами возле радиаторов. Патрубок устанавливается по ходу движения автомобиля, чтобы захватывался поток воздуха.
Конструкция воздухозаборника осуществлена таким образом, чтобы избежать попадания воды в цилиндры.
Корпус воздушного фильтра
Пластиковый короб, в котором устанавливается фильтр. Корпус максимально герметичен, обычно имеет отстойник для мусора.
Фильтр расположен во всей площади корпуса, в составе которого целлюлозная бумага с прорезиненными краями. Рассчитан фильтр таким образом, чтобы обеспечить необходимое сопротивление.
Дроссельный патрубок
Обычно представляет собой гофрированный патрубок. В гофре имеется отдельный патрубок, через который во впускной коллектор попадают картерные газы. К патрубку присоединяется ДМРВ, крепится хомутами с двух сторон во избежание подсоса неучтенного воздуха.
ДМРВ
Датчик имеет в своей основе платиновую проволоку и никелевую сетку в качестве чувствительного элемента. Работа датчика заключается в подсчете впускаемого воздуха, а полученная информация уже передается на электронный блок управления.
Получив данные от датчика массового расхода воздуха, блок управления уже знает, в каком количестве подать топливо.
Дроссельная заслонка
Дроссельная заслонка нужна для дозирования впускаемого воздуха, непосредственно влияющее на количество впрыскиваемого топлива.
За положением открытия заслонки отвечает электронный потенциометр ДПДЗ (датчик положения дроссельной заслонки). В зависимости от открытия заслонки корректируется количество подачи топлива.
Устанавливаемый либо на дросселе, либо на коллекторе, регулятор холостого хода (РХХ), отвечает за поток воздуха в обход закрытого дросселя в режиме холостого хода.
Впускной коллектор
Впускной коллектор равномерно распределяет воздух по цилиндрам, создавая необходимую геометрию потока, а также играет роль в смесеобразовании.
Может быть пластиковым или железным. У современных двигателей ресивер с изменяемой геометрией потока воздуха, а за геометрию отвечают двигающиеся шторки.
Доступные методы увеличения подачи воздуха
От количества попадающего воздуха зависит мощность двигателя. Установка турбины – метод радикальный, однако существуют более простые и дешевые способы:
Установка воздушного фильтра нулевого сопротивления
К данному способу относятся скептически, но эффективность ФНС доказана.
Оправдана установка подобного фильтра только в случае комплексного тюнинга, но и без того прибавляет скромных 1-3% мощности за счет снижения сопротивления, а значит, увеличения объема воздуха в камере сгорания.
Холодный впуск
Существуют готовые комплекты холодного впуска. Не на всех автомобилях воздухозаборник способен забирать холодный воздух, температура подкапотного пространства не позволяет.
Конструкция холодного впуска дает возможность попадать в коллектор холодному воздуху, а значит в цилиндры попадает больше воздуха – горение смеси будет более эффективно.
Установка впускного коллектора с иной геометрией
Для автомобилей ВАЗ предусмотрены коллектора под разные потребности: с короткими каналами — мотор будет «верховым», с длинными каналами обеспечить достаточный крутящий момент с холостых до средних оборотов.
Резюме
Вышеуказанные операции по изменению количества впускаемого в систему воздуха, а также геометрии его движения, приводят к незначительному увеличению мощности.
Для обеспечения стабильной работы впускной системы требуется ежегодная промывка дросселя и датчиков, а также сокращенный срок замены воздушного фильтра.
Adblock
detector
Система подачи вторичного воздуха
Главная »
Выпускная система » Система подачи вторичного воздуха
В бензиновых двигателях, впрыск вторичного воздуха в выпускную систему является проверенным методом снижения выбросов вредных веществ при холодном пуске. Известно, что для надежного холодного запуска бензиновый двигатель нуждается в богатой топливно-воздушной смеси. Такая смесь содержит избыток топлива. Во время холодного запуска в результате воспламенения образуется большое количество оксида углерода и несгоревших углеводородов. И поскольку, катализатор еще не достиг рабочей температуры, вредные компоненты отработавших газов могут попасть в атмосферу.
Для того чтобы уменьшить содержание вредных веществ в отработавших газах во время холодного запуска двигателя, атмосферный («вторичный») воздух подается в выпускной коллектор в непосредственной близости от выпускных клапанов с помощью системы подачи вторичного воздуха (другое название — система дополнительной подачи воздуха).
Это приводит к дополнительному окисление («дожиганию») вредных веществ в отработавших газах, при котором образуется безвредный углекислый газ и вода. Тепло, выделяющееся в результате этого процесса, дополнительно нагревает катализатор и кислородные датчики и, тем самым, сокращает время начала их эффективной работы.
Система подачи вторичного воздуха применяется на автомобилях с 1997 года. В связи с совершенствованием системы впрыска и системы управления двигателем, система подачи вторичного воздуха постепенно теряет свое значение.
Конструкция системы подачи вторичного воздуха включает насос вторичного воздуха, клапан подачи вторичного воздуха и систему управления. Насос вторичного воздуха представляет собой радиальный вентилятор с электрическим приводом. Атмосферный воздух в насос поступает по каналу из воздушного фильтра. Забор воздуха в насос может производиться непосредственно из моторного отсека. В этом случае насос оборудуется собственным встроенным воздушным фильтром.
Клапан подачи вторичного воздуха установлен между насосом вторичного воздуха и выпускным коллектором. Он объединяет обратный и запорный клапаны. Обратный клапан препятствует выходу отработавших газов и конденсата из выпускной системы и, тем самым, защищает насос вторичного воздуха от повреждения. Запорный клапан обеспечивает подачу вторичного воздуха в выпускной коллектор во время холодного пуска двигателя.
Клапан подачи вторичного воздуха приводится в действие различными способами: вакуумным, воздушным и электрическим. Самым распространенным является вакуумный привод клапана с управлением от электромагнитного переключающего клапана. Клапан может срабатывать и от давления, создаваемого насосом вторичного воздуха. Самым совершенным является клапан подачи вторичного воздуха с электрическим приводом, который имеет более короткое время срабатывания и устойчив к загрязнению.
Система подачи вторичного воздуха не имеет собственной системы управления, а включена в цепь системы управления двигателем.
Исполнительными устройствами системы управления является реле электродвигателя насоса вторичного воздуха и электромагнитный переключающий клапан вакуумной магистрали. Управляющие воздействия на исполнительные устройства формируются на основании сигналов кислородных датчиков, датчиков
температуры охлаждающей жидкости,
массового расхода воздуха, частоты вращения коленчатого вала.
Система срабатывает при температуре охлаждающей жидкости в двигателе от +5 до +33°С и работает в течение 100 сек, затем отключается. При температуре ниже +5°С система неактивна. При запуске прогретого двигателя, работе на холостом ходу система может кратковременно включаться (порядка 10 сек) до достижения рабочей температуры двигателя.
#TheBasics — Система впуска воздуха — Revo
Думаете об обновлении воздушного фильтра или системы впуска? Есть несколько моментов, на которые стоит обратить внимание и которые помогут вам сделать правильный выбор.
НАЗНАЧЕНИЕ СИСТЕМЫ ВОЗДУХОЗАБОРНИКА
Функция системы впуска воздуха заключается в том, чтобы обеспечить доступ воздуха к двигателю.
Кислород в воздухе является одним из необходимых элементов для процесса сгорания двигателя. В большинстве современных автомобилей система впуска состоит из пластиковой воздушной коробки с бумажным воздушным фильтром. Перед поступлением воздуха в систему фильтр удаляет мелкие частицы грязи и дебаты. Система впуска воздуха всасывает воздух через фильтр и по трубопроводу к корпусу дроссельной заслонки. Некоторые системы могут содержать датчик массового расхода воздуха (MAF), который используется ЭБУ для определения массы воздуха, поступающего в двигатель внутреннего сгорания с впрыском топлива.
ВОЗДУХОЗАБОРНИК MAF
Датчик массового расхода воздуха определяет массу воздуха, поступающего в систему впуска двигателя. Измеренный расход воздуха напрямую влияет на заправку. Калибровки Stock и Revo специфичны (если не указано иное) для стандартного масштабированного корпуса датчика массового расхода воздуха. В автомобильных двигателях используются два распространенных типа датчиков массового расхода воздуха.
Это крыльчатка и горячая проволока.
Доступно множество впускных устройств вторичного рынка, но не все из них имеют правильное масштабирование корпуса массового расхода воздуха. При обновлении системы впуска важно правильное масштабирование массового расхода воздуха, особенно при настройке автомобиля. Корпус датчика массового расхода воздуха с правильной шкалой является важной частью процесса проектирования и тестирования всех воздухозаборников Revo.
МОДЕРНИЗАЦИЯ
Одной из основных причин модернизации воздушного фильтра или системы впуска является устранение любых ограничений в стандартных деталях. При увеличении мощности крайне важно обеспечить доступ к двигателю достаточного количества воздуха. Однако не все продукты одинаковы. Производители делают стандартную систему для обеспечения достаточного количества воздуха для автомобиля со стандартными характеристиками, а также сводят затраты к минимуму и учитывают шум. Это часто приводит к созданию эффективной системы для своей цели, но вскоре может стать ограничением при настройке автомобиля.
ВОЗДУШНЫЕ ФИЛЬТРЫ
Стандартный воздушный фильтр на серийных автомобилях в 95% случаев сделан из бумаги, эти бумажные фильтры печально известны накоплением пыли. Как только пыль накапливается так сильно, она может ограничивать количество воздуха, попадающего в воздухозаборник, что снижает производительность вашего двигателя.
При модернизации только воздушного фильтра часто используется технология многослойной пены. Использование пены увеличивает площадь поверхности фильтра, и его можно мыть по сравнению со стандартными бумажными и хлопковыми фильтрами, которые улавливают пыль на поверхности и становятся менее эффективными по мере их использования, забивая двигатель и снижая производительность. Поддержание эффективности потока при улавливании Различные уровни пены используются для улавливания пыли и грязи, сохраняя при этом эффективность потока с течением времени. Одна из причин, по которой все фильтры Revo используют этот дизайн.
ОТКРЫТЫЕ КОНУСНЫЕ СИСТЕМЫ
Системы с открытым конусом полностью заменяют OEM-систему впуска воздуха.
Этот тип системы предлагает агрессивный звук впуска, больший поток воздуха и часто улучшение производительности при использовании вместе с программным обеспечением ECU. Та же технология многослойной пены может использоваться для поддержания эффективности потока и моющегося фильтра. Системы часто заменяют OEM-шланги чем-то, что увеличивает воздушный поток с помощью шланга или трубы большого диаметра. Изготовление труб из цельного куска алюминия или силикона, изогнутого на оправке, позволяет удалить стыки и гофрированные части. Все это помогает сгладить воздушный поток и уменьшить турбулентность воздуха в системе. Конструкторы Revo стремятся удалить ограничительные элементы, чтобы дать двигателю доступ к необходимому объему воздуха.
УГЛЕРОДНОЕ ВОЛОКНО
Поддержание низкой температуры воздуха на входе является ключом к повышению производительности. Использование таких материалов, как углеродное волокно, не только улучшает зрение, но и действует как тепловой барьер. Серия Revo Carbon отводит от двигателя тепло окружающей среды, обеспечивая доступ к максимально холодному воздуху и сводя к минимуму поглощение тепла.
ТЮНИНГ
Только системы впуска воздуха Revo специально разработаны для совместной работы с вашим автомобилем и программным обеспечением Revo Performance ECU. Увеличение скорости и объема воздуха, который может достигать турбонаддува, для производительности, которую вы можете почувствовать на всем пути к красной черте.
Система подачи воздуха к двигателю внутреннего сгорания (Патент)
Система подачи воздуха к двигателю внутреннего сгорания (Патент) | ОСТИ.GOV
перейти к основному содержанию
- Полная запись
- Другое связанное исследование
В этом патенте описан поршневой двигатель внутреннего сгорания с коленчатым валом и, по меньшей мере, двумя цилиндрами, каждый из которых имеет рабочий объем V{sub 1}, а также усовершенствованные средства подачи воздуха в каждый цилиндр.
Он содержит: роторный воздушный насос с трохоидальной камерой, образующий по меньшей мере одну пару насосных камер, причем количество насосных камер равно количеству цилиндров в двигателе; воздухозаборные каналы, соединяющие каждую насосную камеру с одним цилиндром двигателя; ротор, вращающийся в каждой паре насосных камер, причем ротор имеет три стороны, так что проход поверхности ротора через насосную камеру нагнетает воздух из насосной камеры в соответствующий воздухозаборный канал и, следовательно, в цилиндр двигателя; и средство соединения ротора и коленчатого вала таким образом, чтобы ротор вращался примерно на один оборот на каждые три оборота коленчатого вала.
- Изобретатели:
Эфтинк, А.Дж.
- Дата публикации:
- Идентификатор OSTI:
- 5366315
- Номер(а) патента:
- США 4998525; А
- Номер заявки:
- PPN: США 7-364318
- Правопреемник:
- НОЯБРЯ; НОВ-91-018070; ЭДБ-91-124174
- Тип ресурса:
- Патент
- Отношение ресурсов:
- Дата файла патента: 12 июня 1989 г.
- Страна публикации:
- США
- Язык:
- Английский
- Тема:
- 33 УСОВЕРШЕНСТВОВАННЫЕ ДВИГАТЕЛИ; ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ; ЗАБОРНЫЕ КОНСТРУКЦИИ; РАСХОД ВОЗДУХА; ЦИЛИНДРЫ; РОТОРЫ; ДВИГАТЕЛИ; ПОТОК ЖИДКОСТИ; ПОТОК ГАЗА; ТЕПЛОВЫЕ ДВИГАТЕЛИ; МЕХАНИЧЕСКИЕ КОНСТРУКЦИИ; 330100* — Двигатели внутреннего сгорания
Форматы цитирования
- MLA
- АПА
- Чикаго
- БибТекс
Эфтинк, А.
Дж. Система подачи воздуха к двигателю внутреннего сгорания . США: Н. П., 1991.
Веб.
Копировать в буфер обмена
Эфтинк, А. Дж. Система подачи воздуха к двигателю внутреннего сгорания . Соединенные Штаты.
Копировать в буфер обмена
Эфтинк, А. Дж. 1991.
«Система подачи воздуха для двигателя внутреннего сгорания». Соединенные Штаты.
Копировать в буфер обмена
@статья{osti_5366315,
title = {Система подачи воздуха для двигателя внутреннего сгорания},
автор = {Эфтинк, А. Дж.},
abstractNote = {Этот патент описывает двигатель внутреннего сгорания с возвратно-поступательным движением поршня, имеющий коленчатый вал и по меньшей мере два цилиндра, каждый из которых имеет рабочий объем V{sub 1}, а также улучшенные средства подачи воздуха в каждый цилиндр.
Он содержит: роторный воздушный насос с трохоидальной камерой, образующий по меньшей мере одну пару насосных камер, причем количество насосных камер равно количеству цилиндров в двигателе; воздухозаборные каналы, соединяющие каждую насосную камеру с одним цилиндром двигателя; ротор, вращающийся в каждой паре насосных камер, причем ротор имеет три стороны, так что проход поверхности ротора через насосную камеру нагнетает воздух из насосной камеры в соответствующий воздухозаборный канал и, следовательно, в цилиндр двигателя; и означает соединение ротора и коленчатого вала таким образом, чтобы ротор вращался примерно на один оборот на каждые три оборота коленчатого вала.},
дои = {},
URL = {https://www.osti.gov/biblio/5366315},
журнал = {},
номер =,
объем = ,
место = {США},
год = {1991},
месяц = {3}
}
Копировать в буфер обмена
Полный текст можно найти в Ведомстве США по патентам и товарным знакам.
