ШРУС: коротко о главном

Преимущества первых автомобилей с передним приводом на практике оказались гораздо менее значимыми, чем недостатки. Валы и шестерни трансмиссии подвергались дополнительной нагрузке из-за передачи крутящего момента на управляемые колеса, из-за чего срок службы шарнирных механизмов сократился более чем в 2 раза. Неравномерное распределение нагрузки провоцировало усиление вибрации, что не лучшим образом сказывалось на управляемости автомобилем. В какой-то момент инженеры-механики были даже готовы отказаться от идеи переднего привода, но ситуация в корне поменялась с изобретением ШРУСа, или автомобильной гранаты.

Что такое ШРУС?

Как ни странно, но некоторые автолюбители уверены, что шрус – это название, а не аббревиатура, которая расшифровывается как шарнир равных угловых скоростей. Тривиальное название «граната» этот узел получил из-за внешнего сходства с взрывчатым боеприпасом.

ШРУС обеспечивает передачу крутящего момента. Традиционно в переднеприводных автомобилях на каждое колесо устанавливается два ШРУСа – внутренний (устанавливается внутри коробки передач) и внешний (располагается около колеса), что обеспечивает более свободное передвижение вала.

Независимо от конструкционных особенностей (кулачковый, триподный, шариковый), назначение ШРУСов в трансмиссии одно и то же: передача энергии вращения от двигателя к приводным колесам через подшипники ступиц практически без потерь мощности.

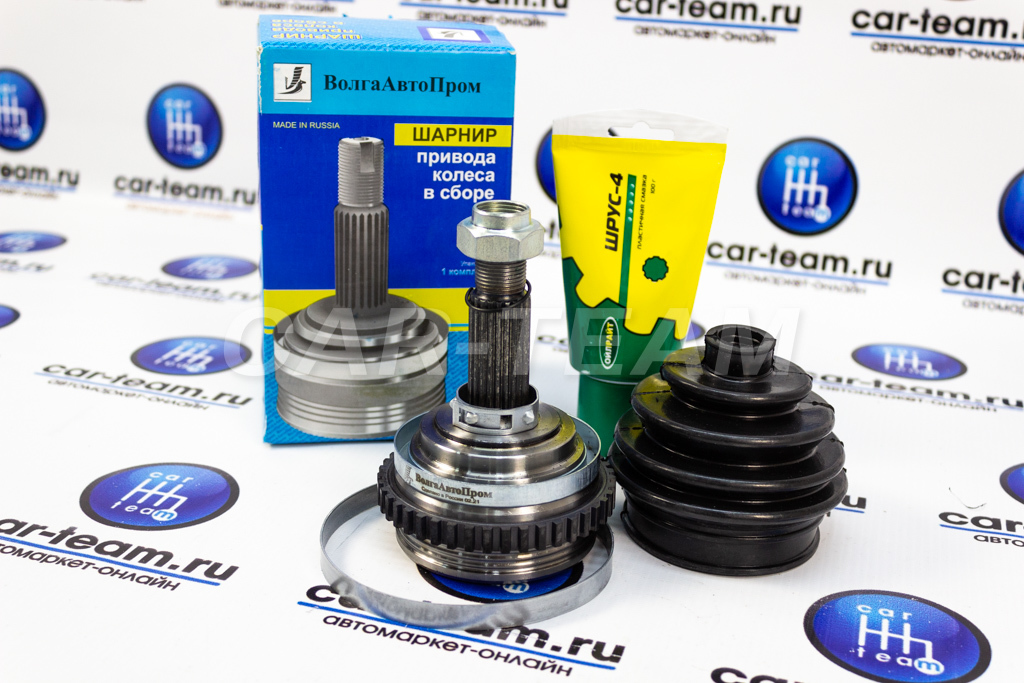

Пыльники ШРУСов

Попадание грязи и пыли – основная причина выхода ШРУСа из строя. Герметичную защиту узла обеспечивают пыльники – накладки конической формы из гофрированной резины, которые закрепляются на корпусе узла специальными хомутами. Одновременно пыльники является контейнерами для смазки.

На практике именно пыльник является слабым звеном конструкции. Резиновую защиту легко повредить при переезде через препятствия или вовремя движения по глубокой колее. Попадание грязи, пыли или песка через трещину или пробоину является причиной преждевременного выхода ШРУСа из строя, поэтому опытные автолюбители периодически производят внешний осмотр и периодически меняют пыльники с профилактической целью.

Срок службы ШРУСа, диагностика неисправностей

По статистике, ШРУС – самый надежный узел подвески: при эксплуатации в «тепличных условиях» пробег без замены гранаты может достигать 200 тысяч км. Важнейшим условием длительной службы является своевременная замена пыльников.

Основными причинами выхода ШРУСа из строя являются:

• нарушение целостности пыльника;
• попадание в смазку твердых частиц, работающих как абразив;
• механический износ тел качения (шариков или роликов).

Попадание грязи в пыльник может стать причиной высыхания смазки. При движении на высокой скорости за счет абразивного эффекта происходит разогрев металлических деталей до нескольких сотен градусов, что является причиной изменения свойств смазочного материала, его термического разложения и полного высыхания. Если неисправность не устранена, то не стоит затягивать с посещением автомагазина, чтобы купить ШРУС.

Диагностика состояния ШРУСа является двухэтапной. Первичный осмотр необходимо проводить каждые 3-4 тыс. км, а при езде по бездорожью желательно проверять пыльники в два раза чаще. Для диагностики придется заехать на яму или поднять автомобиль на подъемнике. При отсутствии такой возможности можно поднять машину на двух домкратах (естественно, с соблюдением техники безопасности).

Чтобы осмотреть пыльники со всех сторон, нужно провернуть колеса, а при обнаружении повреждений придется снимать приводной вал. При замене пыльника не будет лишним проверить состояние металлических деталей и наличие смазки. Опытные водители советуют купить пыльник ШРУСа заранее, чтобы в нужный момент эта деталь всегда была под рукой.

Если пыльник не поврежден, но при движении с максимально повернутым колесом слышен характерный треск или хруст, то приводной вал также необходимо снять и проверить ШРУС. Поводом для замены ШРУС так же является люфт или затруднение (заедание) при вращении шарнира.

Цена вопроса

Времена, когда покупка запчастей была большой проблемой, канули в Лету. ШРУСы для автомобилей отечественного и импортного производства можно купить на специализированных рынках, в автомагазинах, в сервисных центрах или и заказать через интернет-магазин www.albatrosdv.ru с доставкой. Чаще всего определяющим фактором, где купить ШРУС, является цена. При покупке запчастей пословица «скупой платит дважды» особенно актуальна, поскольку низкая стоимость зачастую является косвенным признаком сомнительного качества. Заменить узел можно самостоятельно, но при отсутствии опыта и практических навыков желательно обратиться в автосервис.

Купить ШРУС в Хабаровске не представляет проблем: если в каталоге интернет-магазина https://spectrum.parts отсутствует необходимая модель, можно просто оформить предварительный заказ. При наличии вопросов на помощь всегда готовы прийти менеджеры-консультанты или технические специалисты.

Интернет магазин запчастей в Хабаровске https://spectrum.parts – подобрать ШРУС на Ваш автомобиль помогут наши специалисты, которые так же смогут ответить Вам на все интересующие вопросы по почте [email protected], через форму «VIN запрос» на сайте магазина https://spectrum.parts, или по телефону +7 (4212) 46-66-88.

Купить качественный ШРУС вы можете на нашем сайте https://spectrum.parts

Комфортной вам езды на дороге!

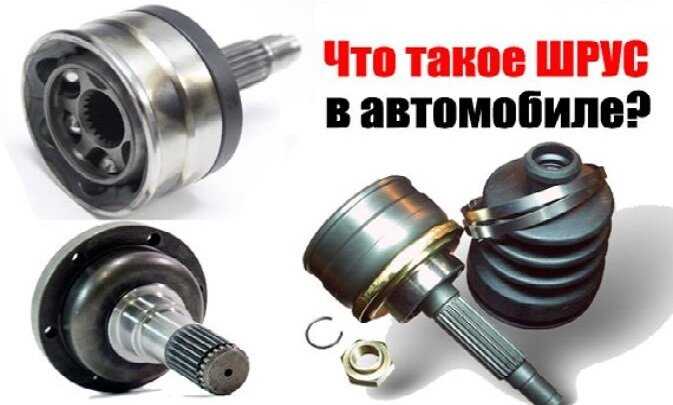

что это такое в автомобиле, где находится и из чего состоит

Что называют ШРУС-ом и какую опасность он несет

Если эта деталь неисправна, то водителя может постигнуть непоправимое несчастье.

Рассказ пойдет, как устроены это хитро устроенная и играющая важную роль деталь в автомашине и расскажем о секретах долгого и бесперебойного эксплуатировании автомобиля.

Многим владельцам современных автомобилей даже в голову не приходило, что установка в автомобиле загадочных элементов, называемых ШРУСы, произведена не просто так. Те же, кому довелось познакомиться с этой деталью поближе, скорее всего уже израсходовали большие деньги при ремонте или при замене этих хитро устроенных деталей.

Содержание

1. О детали, называемой ШРУС
2. Устройство «Граната»
3. Причина поломки ШРУСов
4. Последствия, причиненные неисправностью

О детали, называемой ШРУС

Водители, побывавшие не в одной дорожной передряге, зачастую используют альтернативу названию этого элемента — «граната». Название взято не с потолка: если автомобиль оснащен гранатой, то придет время и взрыв произойдет обязательно!

Шутка есть шутка, а какую-то долю истины само собой разумеется, можно заметить.

ШРУС — это аббревиатурное выражение, которое переводится: управление «шарниром, распределяющим в равных долях скорости углового движения». Именно с помощью этих элементов автомобили с передним приводом и некоторые с полным приводом, где подвеска, с независимой функцией распределяет от двигателя крутящий момент на колёсную ось. С помощью ШРУСов открывается возможность не просто управлять автомобильными колёсами, заставляя их двигаться, а также поддерживать управление колесами, если габариты достаточно компактные и незначительный вес.

При вращательном моменте передача достигается за счёт взаимодействия полуоси, расположенной под определенным уклоном, с величиной угла, который непостоянен.

ШРУСы, называемые обывателями «Гранатами», получили название из-за напоминания боевую гранату, и за непредсказуемое и своенравное поведение: неисправный ШРУС гарантирует обездвиживание автомобиля (если автомобиль не оснащен блокировкой меж колёсного дифференциала), причём бывают случаи, что машина внезапно останавливается.

Устройство «Граната»

Принцип действия ШРУСа идентичен всем известному карданному валу, но система такого приводного устройства наиболее усложненная и совершенна.

Крутящий момент с помощью валового распределителя передается без синхронизации (вращение одного распределителя осуществляется соразмерно, а второй вообще не вращается), причём угол движения, где происходит скрещивание, довольно затруднителен, а с помощью ШРУСов происходит безболезненное переворачивание угла при повороте на 73-75 градусов по отношению с осью, причём наделены огромными ресурсами.

Широко распространены Шрусы с равной угловой скоростью, за что должны благодарить появившиеся нынче автомобили с передним приводом, и распространенному подвесочному элементу с независимым движение. Однако впервые этот элемент создан инженерами, которые вплотную подошли к созданию пару сотен лет назад.

По конструкции ШРУСы различаются, и достаточно сильно, что зависит от конструктора, изготовившего автомобиль какой-либо конкретной марки, но в принципе рабочих различий, как работает это устройство, до сих пор не выявлено. С одной стороны, вал, приводящий в движение ступицу, оснащен подшипником, установленным на ступице, а, если по-другому— вращается соразмерно подшипнику, из-за чего момент вращения передается двигателем на направляющую ось, крутящую колеса. ШРУС, установленный снаружи, и представляет обойму, зажатую корпусом и распределительным валом, с проходящими между ними канавкам, которые, в свой черед, передают вращение шариковым роликам, находящимся в жесткой сцепке с соседними шариками.

«Граната» снаружи дожидается, начала крутящего момента и передает его не теряя силы вращения с возможностью передачи любому возможному углу. Шарнир, установленный изнутри, обладает меньшей подвижностью и имеет способность к повороту только до угла в 20 градусов. По укоренившейся традиции, его взаимодействия с роликовыми подшипниками, перемещающиеся внутри канавок в стакане, дающим ответ через 1-1.5 минуты. Этот элемент, называемый «гранатой» предназначен, главным образом, чтобы компенсировать подвесочное скольжение и обеспечивает непрестанное вращение вала.

Из-за отношения ШРУСов к деталям с достаточной нагрузкой, их требуется постоянно смазывать и не допускать воздействия внешних факторов, происходящих в окружающей среде. Для достижения цели всю конструкцию закрывают с помощью герметичного пыльника (из резины или из полиэтилена), к слову, его следует закрепить на валах с помощью хомутов, которые помогут в удерживании.

Если пыльник качественный и целый – это вызывает прямую зависимость срока эксплуатации «гранат», работающих в практически ничем не защищёнными от проливных ливней и пыли.

Причина поломки ШРУСов

Шарнирами, распределяющими равномерно угловые скорости, присущие современным автомобилям, изготавливают с расчётом, что они прослужат дольше положенного срока службы средства передвижения, но они часто выходят из строя, неожиданно для хозяина автомобиля, когда этого никто не ожидает. Это происходит из-за естественной изношенности, трущихся друг о друга элементов.

1. В большинстве случаев виновными в проблеме оказываются пыльники, с нарушенной герметизацией — в эксплуатационном процессе их покрывают трещины, в связи с чем, различных повреждений не избежать. Грязевой налет, оседающий с дороги, сопровождаемый осадками — проникает в двигающееся место соединения и играет роль абразивного вещества.Проехав сотню, другую км., проехав с пыльником, на котором имеются разрушения, ШРУС подвергается сильному износу и начинает издавать хрусты (обычно при входе в поворотах), а затем двигатель заклинивает и автомобиль останавливается, а далее подшипники ломаются.
2. Второй причиной, из-за чего ломается авто, является выход из строя «граната», происходящая из-за неадекватного управления, либо из-за неграмотного вмешательства в автомобильную конструкцию.Управляя автомобилем, не принадлежащим к какой-либо организации, нужно вовремя вспомнить, что его конструкция рассчитана на длящиеся долго экстремальные нагрузки — при резком старте также возбраняется и регулярное торможение с помощью трансмиссии. Набирать разгон с выворотом до отказа рулевого колёса, при котором подвижные соединения, выходящие наружу зажаты частями, приводящие к бешеной перегрузке этих элементов.

В группе риска числятся, и любители тюнинговать автотранспортное средство, «развивающие» несусветную скорость автомобильного двигателя, но не помнящие о штатной приводной системе и ШРУСы, не изготавливались с расчетом передачи чрезмерно сильного момента кручения.

Последствия, причиненные неисправностью

Починка ШРУСов достаточно тяжела и требует затрат труда, а также не всегда осуществима, даже если представился случай и, автомобилю только нанесены легкие повреждения.

Спонсор данной публикации: https://dom-kpd.ru/

Как вам статья?

Все о шаровых опорах | Запчасти MOOG

Шаровые опоры и независимая передняя подвеска

Шаровые опоры являются компонентом передней подвески автомобиля. Передняя подвеска представляет собой сложный узел звеньев, шарниров, втулок и подшипников, который позволяет вашим передним колесам двигаться вверх и вниз независимо друг от друга и одновременно поворачивать влево или вправо. Шаровые шарниры обеспечивают движение подвески, что увеличивает контакт шины с дорогой, обеспечивая оптимальный контроль над автомобилем и износ шин.

Что делают шаровые шарниры?

Шаровые шарниры являются важным компонентом передней подвески, соединяющим различные звенья и позволяющим им двигаться. Шаровые суставы состоят из шара и гнезда, аналогичного тазобедренному суставу человеческого тела. Шаровые шарниры передней подвески обеспечивают поворотное движение между поворотными кулаками и рычагами управления, что обеспечивает безопасную и плавную езду и позволяет точно управлять автомобилем.

Какие части типичного шарового шарнира ?

Шаровые шарниры состоят из металлического корпуса и шпильки, которая может качаться и вращаться внутри корпуса. Подшипники внутри корпуса размещены между шаровым пальцем и корпусом, чтобы уменьшить износ и трение. Гнездо заполнено смазкой, чтобы обеспечить смазку, предотвратить попадание мусора и воды в гнездо и обеспечить бесшумную работу. Резиновый чехол, расположенный в отверстии соединения, защищает от попадания мусора и смазки. Наконец, узел закрывается с помощью запрессованной накладки MOOG®.

Многие шаровые опоры оригинального оборудования выполнены в виде герметичных узлов. Если защитный чехол выйдет из строя, вода и дорожный мусор быстро приведут к износу и выходу из строя шаровой опоры. В некоторых шаровых шарнирах вторичного рынка используется улучшенная смазываемая конструкция, которая позволяет смазке вымывать загрязняющие вещества и продлевать срок службы шарниров.

Какие существуют типы шаровых опор?

В вашем автомобиле вы найдете два разных типа шаровых опор — верхние шаровые опоры и нижние шаровые опоры. Хотя каждый из этих шаровых шарниров выполняет разные функции, оба работают вместе, обеспечивая надежность и отзывчивость рулевого управления.

Верхние шаровые шарниры

Верхние шаровые шарниры, предназначенные для поддержания соосности и поглощения радиальных нагрузок, таких как силы поворота, обеспечивают правильное вращение поворотного кулака. Верхние шаровые опоры имеют толкательную конструкцию.

Нижние шаровые шарниры

В зависимости от конструкции подвески нижние шаровые шарниры, выступающие в качестве точки поворота системы рулевого управления, могут быть либо несущими, либо толкающими. Нижние шаровые шарниры имеют различные конструкции: с нагрузкой на сжатие, с нагрузкой на растяжение и толкателем.

В системе подвески с короткими длинными рычагами (SLA) шаровые шарниры, нагружаемые сжатием и растяжением, являются несущими шаровыми шарнирами, поддерживающими вес автомобиля. Эти шаровые шарниры обычно изнашиваются быстрее из-за дополнительной нагрузки на гнездо. В системах подвески со стойками МакФерсон нижний шаровой шарнир представляет собой следящую конструкцию. Хотя они не поддерживают вес автомобиля, они получают нагрузку при прохождении поворотов и торможении.

Симптомы неисправности шаровых шарниров

Износ шаровых опор – проблема, которую нельзя игнорировать. Признаки износа шаровых шарниров включают тягу рулевого колеса, неравномерный износ шин и вибрацию передней части. Узнайте больше о признаках износа шаровых опор.

Шаровые шарниры MOOG

Если вам нужно заменить шаровой шарнир, у MOOG есть шаровой шарнир для ремонта. В шаровых шарнирах MOOG используются технологии, повышающие прочность и долговечность, увеличивающие срок службы и облегчающие установку. Они восстанавливают рулевое управление как новое благодаря специальным функциям, таким как запатентованная запрессованная накладка и встроенный пылезащитный чехол, вселяя уверенность при каждой установке.

Узнайте больше о премиальных деталях рулевого управления и подвески, найдите запчасть для своего автомобиля или найдите, где купить автозапчасть сегодня.

Содержание этой статьи предназначено только для информационных целей. Вам следует проконсультироваться с сертифицированным техником или механиком, если у вас есть вопросы, касающиеся любой из тем, затронутых в этом документе. Tenneco не несет ответственности за какие-либо убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.
