• 1 Из чего состоит тормозная система ВАЗ 2114
• 2 Устройство переднего тормозного механизма
• 3 Тормозное устройство заднего колеса
  • 3.1 Рекомендуем

Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.

Тормозная система на ВАЗ 2114 состоит из двух основных частей:

• Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
• Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости. Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

Схема тормозной системы ВАЗ 2114

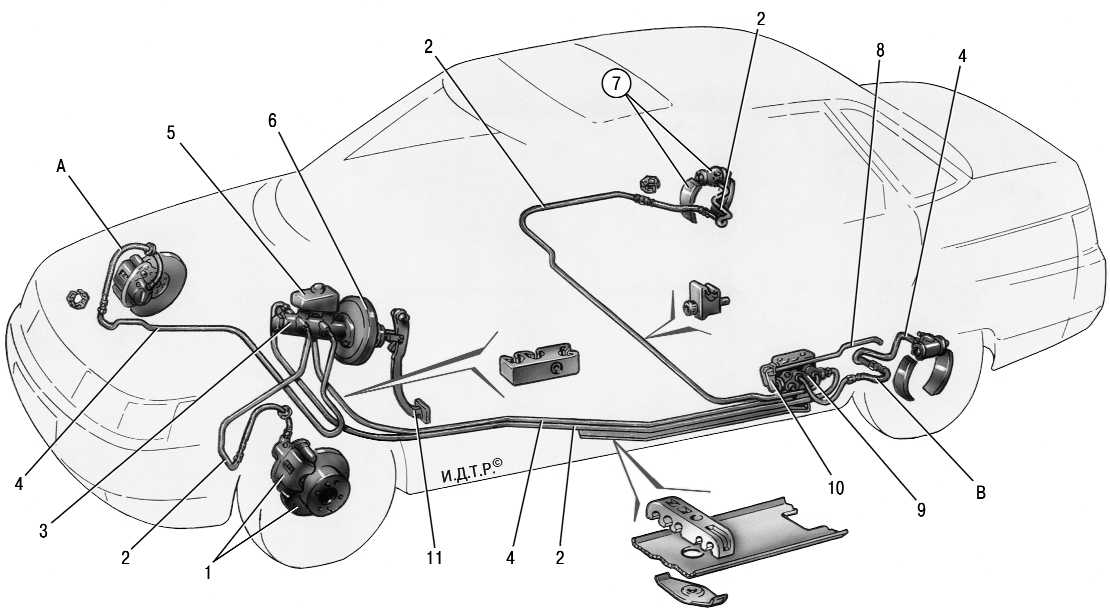

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

1. Главный тормозной цилиндр.
2. Металлические патрубки 1-го контура.
3. Гибкий шланг передних механизмов.
4. Бачок для жидкости.
5. Вакуумный усилитель тормозов.
6. Металлические патрубки 2-го контура.
7. Цилиндры задних колес.
8. Рычаг привода регулятора давления тормозов.
9. Гибкий шланг задних механизмов.
10. Регулятор давления.
11. Кронштейн регулятора давления.
12. Педаль.

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

Устройство переднего тормозного механизма

Устройство переднего тормозного механизма на ВАЗ 2114

Передний тормозной механизм состоит из таких составляющих:

1. Тормозной диск. Непосредственно связан со ступицей колеса и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса.
2. Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев.
3. Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск.
4. Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение.
5. Цилиндр. Герметичная полость, в которой движется поршень.
6. Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение.
7. Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы
8. Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок.
9. Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью.
10. Защитный кожух. Защищает диск от попадания дорожной грязи.

Колеса спереди оборудованы дисковыми тормозами. Они автоматически регулируют зазор от колодки до диска. Суппорт и цилиндр образуют плавающую скобу, что создает одинаково равномерное усилие на обеих колодках. Этим достигается равномерный износ накладок. Для контроля их износа на внутренней колодке есть сигнализатор.

Тормозное устройство заднего колеса

Тормозное устройство заднего колеса на ВАЗ 2114

1. Ступичная гайка
2. Фланец ступицы. К ней крепится тормозной барабан
3. Нижняя стягивающая пружинка
4. Левая колодка
5. Упорная пружина
6. Цилиндр
7. Верхняя стягивающая пружинка
8. Направляющая планка
9. Эксцентрик
10. Правая колодка
11. Накладка колодки

Совет: при движении по глубоким лужам или через речку вброд, тормозные механизмы намокают. Это резко снижает эффективность торможения. Сразу после преодоления водного препятствия на прямом участке и малой скорости несколько раз затормозите. Накладки колодок, диски и барабаны нагреются и высохнут. Эффективность системы восстановится.

В целом тормозная система ВАЗ-2114 простая и надежная. Для человека, имеющего опыт управления автомобилей других марок, ее обслуживание на «четырнадцатке» не составит проблем. Но и  те водители, кто впервые сел за руль автомобиля, легко смогут разобраться с принципом работы и особенностями эксплуатации тормозной системы ВАЗ-2114. Но помните: обслуживать тормозную систему лучше на гарантийных СТО у опытных мастеров.

Рекомендуем

Тормозная система ВАЗ 2109: схема, прокачка, ремонт

Как важна работа тормозов в экстремальных условиях, знают все, часто от них зависит жизнь водителя и других участников дорожного движения. Если только у вас не работает педаль тормоза, следует сразу же прекратить использование транспортного средства. Уберечься от несчастных случаев поможет устранение неисправности тормоза. Чтобы знать, какие могут возникнуть неполадки и как починить машину, нужно очень хорошо знать принцип работы тормозного устройства. Рассмотрим подробно, как работает на ВАЗ-2109 тормозная система.

Читайте также Как проверить датчик Холла на ВАЗ-2109 (инжектор, карбюратор)

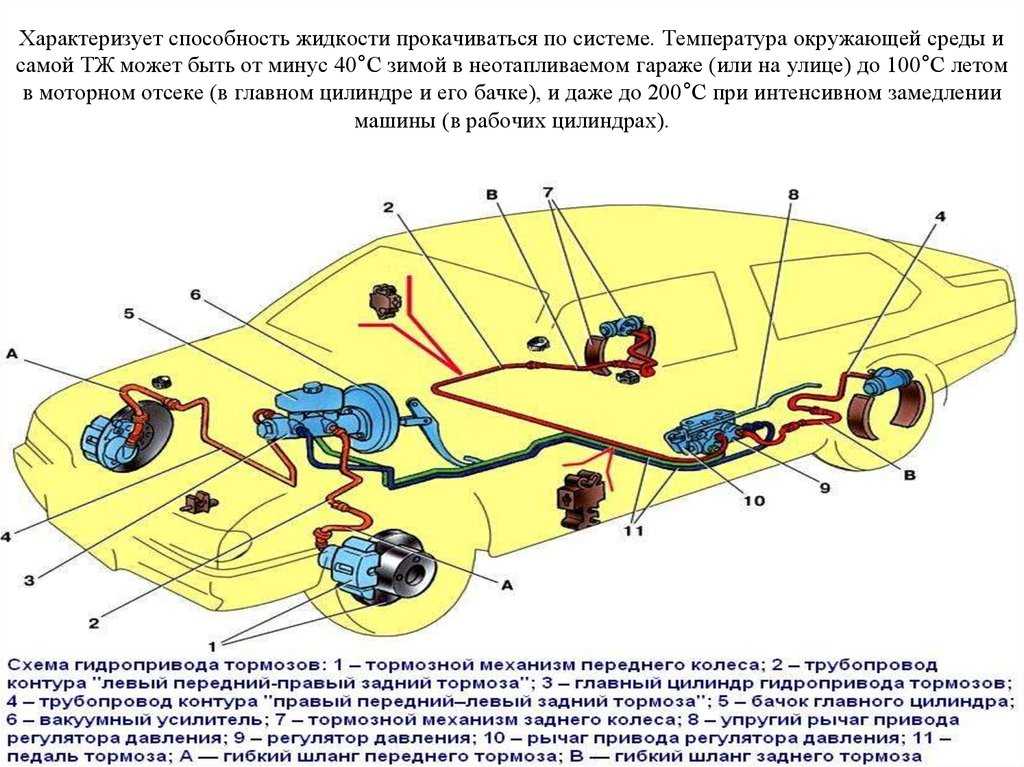

Схема тормозов ВАЗ-2109

Устройство тормозов на модели ВАЗ-2109 можно назвать классическим, оно почти не подвергалось никаким переделкам по отношению к аналогичным автомобилям предыдущих выпусков.

Главной особенностью тормозного устройства данной модели ВАЗа является наличие диагонального разделения на контуры. Эта система повышает уровень безопасности при торможении. Как работает такая система? Каждый контур гидропривода тормозов имеет свою зону ответственности: первый отвечает за функционирование правого переднего и заднего левого тормозного механизма, второй – за переднего левого и заднего правого. В случае, если отказывает в работе один из тормозных контуров, то системой используется второй контур. И таким образом происходит торможение и остановка автомобиля.

Непосредственно схема работы тормозного устройства: водитель нажимает на педаль торможения, сигнал передается на толкатель, после этого происходит поочередное вдавливание 2-х поршней в главный тормозной цилиндр, выступающий в роли распределителя тормозной жидкости по системе, которая образует наличие давления в системе. Это давление по шлангам поступает на цилиндры тормозов, и машина начинает тормозить.

Следует учесть, что давление в тормозной системе ВАЗ-2109 довольно-таки существенно. Во избежание порывов и протекания жидкости, нужно использовать только качественные металлические трубки и шланги с армированием.

Прокачка тормозного устройства

Чтобы тормоза никогда не отказывали, следует проводить прокачку. Когда это нужно делать:

• после любого ремонта;

• после замены каких-либо компонентов;

• при замене тормозной жидкости;

• после смены колодок;

• после замены шлангов;

• при смене цилиндров.

При любом вмешательстве, указанном выше, и некоторых других, в тормозную систему может попасть воздух. Чтобы избавиться от воздуха, который препятствует эффективной работе авто, нужно выполнить прокачку.

Предварительно требуется очистить от грязи все соединительные шланги и трубопроводы, чтобы убедиться в их герметичности. При очистке нельзя пользоваться острыми предметами. После этого нажать на педаль и застопорить ее. Следует внимательно осмотреть все соединения, чтобы они были сухими, если где-то просачивается жидкость, нужно подтянуть крепления.

Когда все готово, можно начать собственно прокачку тормозов. Лучше это делать вдвоем. Сначала нужно надеть резиновый шланг на головку цилиндра, ослабить затяжку штуцера и начать выпускать воздух. Вскоре вместе с воздухом начнет выходить и тормозная жидкость. Закручиваете штуцер, после этого следует нажатие на педаль. Так прокачиваете до тех пор, пока в тормозной жидкости не будут появляться пузырьки воздуха. По окончании работ крепко затянуть штуцеры и надеть на них колпачки.

Не стоит забывать и о порядке проведения прокачки. Начинать нужно с заднего правого колеса, далее переднее левое, после заднее левое и, наконец, переднее правое. Порядок этот нарушать нельзя.

Неполадки тормозной системы и их устранение

Перед любым выездом на авто следует первым делом проверить тормоза. Мигание лампочки, входящей в тюнинг, оповестит вас о нехватке тормозной жидкости. Следует долить ее и сделать прокачку тормозов.

Могут быть и такие неполадки, как протекание жидкости. Об этом свидетельствуют маслянистые пятна под машиной. Узнать, откуда происходит утечка, можно только непосредственным осмотром. Обнаружив место протекания, нужно устранить причину разгерметизации и прокачать. Но если следов протекания не видно, а количество жидкости уменьшается, то это может свидетельствовать о проблемах с главным тормозным цилиндром. При этом ТЖ попадает в камеру вакуумного усилителя. Во всех этих случаях главное – найти причину утечки и устранить ее (и не забыть прокачать тормоза).

В других ситуациях, когда тормоза работают с перебоями, причиной может быть регулятор давления. Он требует доработки или регулировки. Но и после восстановления в этом случае может возникнуть такая ситуация, когда на тормозную поверхность колеса попадает смазка и, например, задняя пара колодок замаслена, а передняя работает, как положено. Торможение при этом происходит неравномерное. Здесь надо очистить загрязненную поверхность.

Бывает и такая неприятность, когда растормаживание не происходит до конца. Если здесь задействованы все колеса авто, то следует отладить свободный ход педали. Если же это касается одного из колес, то причиной может быть или какой-то тормозной цилиндр, или регулятор давления.

Это основные проблемы в тормозной системе ВАЗ-2109. Сколько еще существует других, но все они являются побочными. Чтобы их избежать, нужно самое элементарное: следить за уровнем тормозной жидкости, вовремя менять ее, содержать в чистоте тормозные колодки. Берегите свою машину и приятных вам поездок!

Общие компоненты тормозной системы и их краткое описание – Rx Mechanic

Все автомобили имеют несколько систем. Они обязательны, и они будут присутствовать, пока существуют автомобили. Одним из них является ваша тормозная система. Компоненты тормозной системы могут различаться в зависимости от марки и модели, но в целом они работают по одному принципу. Сегодня мы поможем вам понять все о компонентах и ​​почему они важны. Ваша тормозная система должна быть в идеальном состоянии 24/7/365.

Что такое тормозная система?

Тормозная система используется для остановки колес автомобиля и, следовательно, для остановки транспортного средства . Во всех системах для работы используется гидравлическая жидкость, и вам может понадобиться знать, как самостоятельно прокачать тормоза, чтобы добиться наилучших результатов. Компоненты тормозной системы не будут работать должным образом, если внутри системы есть воздух.

Тормозная система сложна и состоит из множества компонентов. С другой стороны, мы видим, что это работает по очень простому принципу. Когда вы нажимаете педаль тормоза, масло достигает суппортов на всех 4 колесах и оказывает давление на поршни суппортов. Они прижимают колодки к роторам или дискам и вызывают трение. Это также означает, что колеса будут замедлять свое вращение и, следовательно, замедлять движение автомобиля. Производительность измеряется тормозным путем, и мы видим, что гиперкары могут останавливаться со скорости 60 миль в час на расстоянии 20-30 футов. Обычные автомобили имеют менее мощные тормоза, поэтому им потребуется большее расстояние для остановки.

Типы тормозной системы включают роторы с суппортами и барабаны. Первая система внедряется в автомобили с 60-х годов и до сих пор остается наиболее эффективной. Барабаны обычно устарели, и мы можем видеть их на старых автомобилях или на задних колесах более доступных новых автомобилей. Они менее эффективны, чем роторные системы, и не так безопасны, как можно было бы ожидать. Каждая из этих систем известна как гидравлическая тормозная система. Это означает, что он использует гидравлическую жидкость для остановки автомобиля. Это единственные типы тормозных систем, доступные на всех автомобилях.

Велика вероятность, что у вашего автомобиля тормозные диски с суппортами. Вы можете видеть их сквозь спицы колеса, и вам следует потратить серьезное количество времени на то, чтобы убедиться, что система работает правильно. Одной из важных частей технического обслуживания является знание того, как прокачать барабанные тормоза или роторные системы. Процесс такой же.

Компоненты тормозной системы и их краткое описание

Теперь вы знаете, что такое тормозная система и как она работает, но вам все еще нужно знать кое-что об основных компонентах этих систем. Ниже представлены все детали, которые уже есть в вашем автомобиле, и вы можете проверить их состояние в любой момент. Это самый полный список деталей тормозной системы, который вы можете найти в наши дни.

Тормозная колодка

Тормозные колодки используются для систем с роторами . У каждого суппорта будет две колодки, и они будут вызывать трение, буквально зацепляя ротор. Когда это произойдет, машина замедлится. Тормозные колодки изготавливаются из смеси материалов, включая латунь и многие другие. Цель состоит в том, чтобы вызвать как можно большее трение при нажатии на тормоз. Эту деталь следует заменить, как только появится звук при торможении или после определенного пробега, который будет предоставлен производителем тормозных колодок или производителем автомобиля. Обычно колодки, которые мягче и обеспечивают лучшее торможение, подлежат замене после более короткого пробега. Старые тормозные колодки могут значительно ухудшить работу тормозной системы.

Тормозные колодки

Тормозные колодки выполняют ту же роль, что и тормозные колодки, но работают совершенно по-другому. Они расположены внутри барабана , расположенного на оси. Когда вы нажимаете на тормоз, шоу расширяются и вызывают трение о барабаны. Это заставляет вашу машину замедляться. У них есть рабочий цилиндр с прокачкой тормозов, который используется для удаления захваченного воздуха. Имейте в виду, что это устаревшая система, и в новых автомобилях вы ее не найдете. Это было обычным явлением несколько десятилетий назад, а сегодня оно есть только у маленьких и дешевых автомобилей.

Тормозной диск/диск

Здесь мы видим один из основных компонентов дисковых тормозов . Название происходит от этой части. Это массивные роторы, которые вы можете видеть сквозь колесо, и они вращаются вместе с автомобилем. Как только педаль тормоза нажата, тормозные колодки прижимают ротор и заставляют его остановиться. Эта система модернизирована по сравнению с барабанной, и ее можно увидеть на всех современных автомобилях. Это также является обязательным для спортивных автомобилей и может улучшить потребности вашего автомобиля. Эти компоненты тормозной системы обычно имеют отверстия, предназначенные для охлаждения роторов и удаления камней и грязи. Двумя основными типами являются стандартные и вентилируемые роторы.

Тормозной барабан

Тормозные барабаны используются вместе с тормозными колодками . Если вы помните, мы упоминали, что тормозные колодки будут расширяться и вызывать трение о тормозные барабаны. Название изменено просто из-за того, что этот компонент выглядит как барабан. В конце концов, вам придется заменить барабаны. Постоянное трение приводит к тому, что они теряют материал и снижают тормозную способность. Одним из дополнительных недостатков этой системы является отсутствие краски на барабанах. Со временем они ржавеют, что не снижает их прочности, но негативно сказывается на внешнем виде.

Тормозной суппорт

Тормозной суппорт используется вместе с тормозными дисками. Он не двигается, но содержит тормозные колодки, которые двигаются. Это компонент, который вы можете увидеть на большинстве автомобилей. Он массивный или достаточно большой, и его размер зависит от размера ротора. Большие роторы требуют больших суппортов и тормозных колодок. Важно добавить, что тормозные суппорты можно легко снять и перекрасить при необходимости. Они содержат поршни, которые используют масло для толкания тормозных колодок . Больше поршней, более сильное давление и лучшая тормозная способность. Смазка для тормозных суппортов используется для смазывания поверхности, где соприкасаются тормозные колодки и поршни.

Читайте также: Тормозной суппорт заедает в горячем состоянии [причины и способы устранения]

Усилитель тормозов

Усилитель тормозов является стандартным в наши дни, но несколько десятилетий назад это было не так. Место находится между педалью тормоза и главным тормозным цилиндром. Цель увеличить давление педали и улучшить останавливающую способность. Он использует вакуум от двигателя, а это означает, что двигатель должен работать, чтобы иметь тормоза. Вот почему никогда не стоит глушить машину на спуске. Вы буквально потеряете тормоза. Это опасная ситуация, в которой вы можете стать причиной аварии. Ваши тормоза могут едва работать, но это зависит от автомобиля.

Главный тормозной цилиндр

Каждый автомобиль имеет один из этих цилиндров. Он расположен на конце педали тормоза и используется для распределить жидкость и давление по всем рабочим цилиндрам. Они присутствуют на каждом колесе, и именно они отвечают за торможение. Главный цилиндр обычно имеет контейнер с тормозной жидкостью, что соответствует названию.

Читайте также: Симптомы неисправности главного тормозного цилиндра

Педаль тормоза

Нет необходимости упоминать этот компонент. Педаль тормоза — это часть тормозной системы, которая находится внутри кабины. Если у вас автомобиль с автоматической коробкой передач, у вас будет 2 педали , тормоз и дроссельная заслонка. Если у вас механическая коробка передач, у вас будет три педали. Педаль тормоза находится посередине. Два других — сцепление и дроссель. Размер и форма тормозных педалей могут различаться, и примеров тому бесчисленное множество. Как правило, у автомобилей с автоматической коробкой передач педаль больше, чем у автомобилей с механической коробкой передач.

Читайте также: Педаль тормоза уходит в пол при работающем двигателе [Причины и способы устранения]

Колесные цилиндры

Если вы прочитали все пункты выше, вы знаете, что все автомобили имеют один главный цилиндр и 4 рабочих или рабочих цилиндра. Их миссия состоит в том, чтобы получить давление и жидкость из главного цилиндра с помощью труб и шлангов и подать давление на тормозные колодки или тормозные колодки. Назначение может быть одинаковым, но эти два цилиндра не выглядят одинаково. Суппорт является рабочим или колесным цилиндром, в то время как барабанные тормоза используют различных цилиндра, расположенных внутри барабана . Они намного меньше и имеют две стороны, которые расширяются при нажатии на педаль тормоза. Вы можете найти более подробную информацию о деталях тормозного суппорта.

Емкость для тормозной жидкости

Как следует из названия, этот компонент содержит тормозную жидкость . Цвет тормозной жидкости должен быть желтым или коричневым. Красный не вариант, а темный означает, что в системе есть какие-то проблемы. Вы должны помнить, что тормозная жидкость специально предназначена для этой цели. Он не будет сжиматься, то есть сможет передавать давление на рабочие цилиндры. Обычное масло будет сжиматься, то есть не сможет передать это давление. Вы потеряете тормоза и не сможете остановиться. Воздух также может сжиматься, поэтому обязательно прокачивайте тормозную систему при замене некоторых компонентов, включая тормозное масло и емкость для тормозного масла. Почти все контейнеры имеют проводку, ведущую к верху, чтобы они могли определить, когда уровень тормозной жидкости ниже минимума.

Трубка тормозного шланга

Это еще один компонент, работа которого соответствует названию. Трубка тормозного шланга проходит между главным цилиндром и рабочими цилиндрами. Они есть у всех автомобилей, и в большинстве случаев изготавливаются из меди или латуни. Цель состоит в том, чтобы выдержать это давление и не подвергаться коррозии с течением времени. Эти трубы обычно защищены. Они могут проходить внутри автомобиля и удерживаются на месте. Если эта труба сломается, вам придется заменить ее как можно скорее. Потеря давления и жидкости означает, что ваши тормоза не будут работать .

Модуль ABS

ABS означает Антиблокировочная тормозная система , и она работает, как вы можете поверить. Основная цель – предотвратить блокировку колес и их занос. Все новые автомобили имеют эти модули, и они важнее, чем вы можете себе представить. В автомобиле обычно датчики расположены на всех 4 колесах. В моторном отсеке будет один модуль, известный как модуль ABS, и он будет записывать данные, полученные от этих датчиков и тормозной системы. Затем он рассчитает, когда и какое усилие нужно приложить, чтобы предотвратить занос. Вам нужно точное название частей АБС, чтобы получить запасную часть для вашего автомобиля.

Вам может понравиться: Как прокачать модуль ABS без сканера

Компоненты тормозной системы Категории – YouTube

Часто задаваемые вопросы (FAQ)

В: Из чего состоит тормозная система?

Компоненты гидравлической тормозной системы: педаль тормоза, усилитель тормозов, трубопроводы главного цилиндра, подчиненные цилиндры, тормозные поршни, колодки и роторы. Это относится к автомобилям с дисковыми тормозами. Те, что с барабанами, также имеют первые 4 компонента, но дополнительные включают тормозные колодки и барабаны. Это старая и менее эффективная система.

В: Какие существуют два типа тормозных систем?

Два основных типа тормозов: дисковые и барабанные. Барабанные тормоза устарели и имеют меньшую производительность из-за трения между барабаном и тормозными колодками. Обычно эта система есть на старых автомобилях или на некоторых новых, но только на задних колесах. Дисковые тормоза имеют роторы и суппорты вместо барабанов и тормозных колодок. Они намного эффективнее. Обе части тормозной системы и функции идентичны.

В: Как работают тормозные системы автомобилей?

Метод очень прост. Короче говоря, когда мы нажимаем на педаль, жидкость проходит через трубку и достигает суппорта или рабочего цилиндра. Это будет оказывать давление на колодки или тормозные колодки, что вызовет трение и замедлит автомобиль. Все системы работают одинаково, но эффективность у них разная.

В: Какие тормоза лучше керамические или полуметаллические?

За неимением лучшего слова, керамические тормоза — лучший вариант. Вы можете увидеть их на спортивных автомобилях высокого класса, и они превосходны по двум причинам. У первого лучше трение при остановке, поэтому машина будет тормозить быстрее. Вторая причина – термостойкость. Некоторые из этих систем могут работать при температуре 1200 градусов по Цельсию. Полуметаллические системы распространены в обычных автомобилях, и они более доступны по цене.

В: Сколько существует типов дисковых тормозов?

Существует два основных типа. Первый из них старше и реже встречается в наши дни. Это известно как плавающая система, означающая, что поршень тормозной колодки будет присутствовать только с одной стороны, поскольку такая тормозная мощность id уменьшилась по сравнению с противоположной системой, в которой поршни расположены с обеих сторон. Давление, которое могут создавать эти два поршня, намного выше и, следовательно, обеспечивает лучшую остановку.

Заключение

Это все компоненты тормозной системы, которые есть на вашем нынешнем автомобиле, и те, которые будут установлены на ваших будущих автомобилях. Другой системы остановки нет и в ближайшее время не изобретут. Позаботьтесь о том, чтобы у вашего автомобиля всегда были идеальные тормоза, и вы сможете остановиться, когда захотите или должны будете.
