Распределительный вал

В двигателе внутреннего сгорания распределительный вал (распредвал) отвечает за открытие и закрытие впускных и выпускных клапанов, то есть за газораспределение непосредственно в камере сгорания двигателя. От особенностей конструкции мотора и самого распредвала, а также корректной настройки ГРМ, зависит эффективность работы двигателя: мощность, динамика, КПД. Эволюция двигателей влечет за собой и некоторые изменения в форме и функциях распредвала: создаются системы, подстраивающие газораспределение под частоту оборотов, устанавливаются валы на впуск и выпуск по отдельности, и, конечно, меняются материалы и способы обработки металлов.

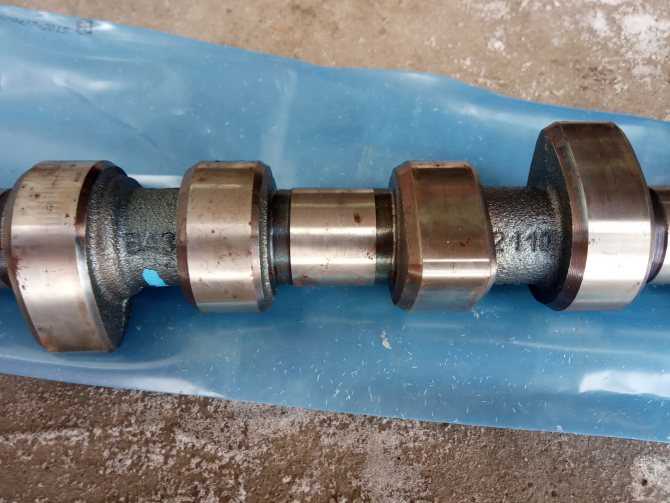

Конструкция распределительного вала:

В большинстве случаев распредвал вытачивается из цельного металлического цилиндра. И только некоторые производители устанавливают накладки с кулачками на ось, делая не цельную, а сборную конструкцию (например: распредвал на Audi Valvelift System (AVS), на котором кулачки перемещаются на оси распредвала). Но пока в большинстве автомобилей используются цельнолитые конструкции распредвалов, изготовленные из чугуна или износостойких слоев стали. Дополнительную твердость готовые валы получают в результате закалки: азотирования, лазерной обработки, отбеливания и т.д.

Основными конструктивными элементами распредвала являются кулачки, которые открывают клапаны напрямую или через толкатели. Опорные элементы (шейки) устанавливаются в подшипники скольжения (вкладыши), на которых распредвал вращается благодаря эффекту масляного клина с минимальным трением.

При вращении вала кулачки в строгой очередности открывают клапаны (как правило, на один клапан – один кулачок, хоть есть и другие варианты конструкции), а закрытие их происходит за счет пружин.

Особое внимание конструкторы уделяют форме и размерам кулачков, ведь именно от их параметров зависит, на какую высоту и на какое время откроются клапаны, а значит, насколько эффективно будет подаваться воздух и отводиться выхлопные газы.

Существует закономерность: чем дольше открыт клапан, тем больше воздуха поступает в камеру сгорания, а значит, можно подать больше топлива. С другой стороны, слишком длительное открытие клапана грозит «встречей» между ним и поршнем. Это противоречие и пытаются всеми силами решить инженеры.

Типы распределительных валов:

«Классический» распределительный вал

Данный распределительный вал приводит в действие впускные и выпускные клапаны

Впускной распределительный вал

Если используются два распределительных вала, то впускной распределительный вал приводит в действие исключительно только впускные клапаны. Для обеспечения максимального наполнения ход кулачка впускного распределительного вала, как правило, больше хода выпускного распределительного вала.

Выпускной распределительный вал

Аналогично впускному распределительному валу выпускной распределительный вал приводит в действие выпускные клапаны. Часто уменьшенный ход кулачка по сравнению с впускным распределительным валом объясняется более высокой разностью давлений на выпуске с целью отвода сгоревших газов.

Комбинированный распределительный вал

3 кулачка для систем впрыска PLD:

-впускной кулачок

-выпускной кулачок

-кулачок для привода насосного узла или насос-форсунок

Так же распределительные валы различаются по расположению в двигателе

Верхнее расположение распределительного вала

У верхних распределительных валов клапаны открываются непосредственно кулачками или через тарельчатые толкатели, коромысла или балансиры.

Нижнее расположение распределительного вала

При нижнем расположении распределительных валов, толкатели и штанги толкателей передают ход распределительного вала на коромысла. Коромысла открывают клапаны, преодолевая усилие пружин клапанов.

1) пружина клапана

2) клапан

3) коромысло клапана

4) штанга толкателя

5) толкатель клапана

6) распределительный вал

Распределительный вал. Дефекты и устранение

Перейти к содержимому

Среди деталей двигателя именно распределительный вал (иначе его ещё называют кулачковым валом) является своеобразным «диспетчером» — он отвечает за порядок и продолжительность открывания клапанов. Если распредвал окажется сильно изношенным, двигатель не будет развивать полную мощность. А выход распредвала из строя, как правило, приводит к дорогому ремонту, вплоть до замены головки блока, клапанов и даже ремонта блока цилиндров. Грамотная дефектовка распределительного вала сбережёт немало времени и сил при ремонте.

Дефект 1. Сильный износ, задиры и царапины на поверхностях опорных шеек распределительного вала.
Причины:

Работа двигателя с недостаточным давлением в системе смазки.

Работа двигателя с недостаточным уровнем масла в картере.

Работа двигателя на некачественном масле.

Сильный перегрев, приводящий к разжижению масла.

Попадание в масло топлива (бензина или дизтоплива), приводящее к разжижению масла.

Работа двигателя с засоренным масляным фильтром.

Работа двигателя на грязном масле.

Большой пробег двигателя.

Действия:

Капитальный ремонт двигателя. Замена распределительного вала. В некоторых случаях — шлифовка шеек распределительного вала в ремонтный размер и установка утолщённых (ремонтного размера) вкладышей или втулок. Проверка посадочных мест под распределительный вал в головке блока цилиндров или в блоке цилиндров. В некоторых случаях — ремонт посадочных мест под распредвал. Проверка системы смазки, масляного насоса и при необходимости ремонт или замена масляного насоса. Чистка, промывка и продувка масляных каналов блока цилиндров и головки блока. Применение моторного масла надлежащего качества и регулярная, в предписанные производителем сроки, замена моторного масла и фильтра. Проверка системы охлаждения и при необходимости её ремонт. Проверка и при необходимости ремонт системы питания.

Дефект 2. Сильный износ и задиры на рабочих поверхностях кулачков распределительного вала.
Причины:

Работа двигателя с недостаточным давлением в системе смазки.

Работа двигателя с недостаточным уровнем масла в картере.

Работа двигателя на некачественном масле.

Сильный перегрев, приводящий к разжижению масла.

Попадание в масло топлива (бензина или дизтоплива), приводящее к разжижению масла.

Работа двигателя с засорённым масляным фильтром.

Работа двигателя на грязном масле.

Большой пробег двигателя.

Неотрегулированный зазор в клапанном механизме.

Дефекты гидрокомпенсаторов.

Дефекты и повреждения деталей привода клапанов (толкателей, штанг, коромысел).

Неверно установленные фазы газораспределения.

Действия:

Замена распределительного вала. Проверка, регулировка и при необходимости ремонт клапанного механизма. Замена гидрокомпенсаторов. Проверка системы смазки, масляного насоса и при необходимости ремонт или замена масляного насоса. Чистка, промывка и продувка масляных каналов блока цилиндров и головки блока. Применение моторного масла надлежащего качества и регулярная, в предписанные производителем сроки, замена моторного масла и фильтра. Проверка системы охлаждения и при необходимости её ремонт. Проверка и при необходимости ремонт системы питания.

Дефект 3. Прогиб распределительного вала.
Во всех вышеизложенных случаях обязательно проверяйте изгиб распределительного вала. Распределительный вал укладывается на призмы, установленные на металлической плите. С помощью стрелочного индикатора, установленного на стойке, проверяем прогиб опорных шеек, вращая распред вал рукой. Изгиб не должен превышать: для легковых моторов 0,005 мм; для грузовых моторов 0,01 мм. При большем прогибе распредвал подлежит замене!
Дефект 4. Трещины распредвала.
Причины:

Попадание в цилиндр посторонних предметов.

Разрушение ремня или цепи привода газораспределительного механизма.

Неверно установленные фазы газораспределения.

Действия:

При наличии трещин распределительный вал ремонту не подлежит! Замена распредвала.

Примечание: Как правило, в результате описанных причин происходит соударение поршней и клапанов. Через детали привода клапанов энергия ударов передается распредвалу, что может привести к образованию трещин. В большинстве случаев трещины приводят к поломке распредвала прямо во время работы двигателя.
Дефект 5. Выработка и царапины на поверхности под сальники распределительного вала.
Причины:

Длительная работа двигателя.

Попадание посторонних частиц в моторное масло.

Неаккуратное обращение с распредвалом при замене сальников на двигателе.

Действия:

При наличии незначительных царапин возможна шлифовка поверхностей под сальники. При наличии незначительной выработки устанавливаются новые сальники с небольшим осевым смещением. В противном случае — замена распредвала.

Дефект 6. Разрушение шпоночных пазов и посадочных мест под установочные штифты, а также под шкивы или шестерни привода распредвала.
Причины:

Неправильная затяжка болтов, крепящих шкивы или шестерни.

Биение шкивов или шестерён.

Последствия аварии, при которой произошла деформация моторного отсека.

Действия:

Неправильная затяжка крепёжных болтов.

Замена распредвала.

Дефект 7. Разрушение резьбы в крепёжных отверстиях.
Причины:
Действия:

Замена распредвала.

Источник: журнал «АвтоСервис» №7(41)/2008
