Раннее и позднее зажигание: Раннее или позднее зажигание на инжекторе и карбюраторе: как определить и отрегулировать

Зажигание раннее или позднее, способы регулировки зажигания на автомобиле. Как отрегулировать зажигание. Раннее или позднее зажигание.

Нужно понимать, что любое транспортное средство будет работоспособным лишь в том случае, если все его механизмы работают корректно и эффективно. Система зажигания – это достаточно важный узел автомобиля. Владельцы отечественных авто нередко сталкиваются с проблемой, связанной с опережением ее срабатывания либо задержкой. Данная неполадка может спровоцировать другие проблемы. Поэтому стоит рассмотреть, как исправить раннее либо позднее зажигание и из-за чего вообще появляются подобные аномалии.

Содержание

• 1 Как выставить угол опережения зажигания своими руками
  • • 1.0.1 Настройка стробоскопом
    • 1.0.2 Как выставить зажигание контрольной лампочкой
• 2 Автомобиль с ГБО
• 3 Регулировка зажигания на карбюраторных двигателях
• 4 Момент зажигания запаздывает
• 5 Как определить раннее или позднее зажигание двигателя автомобиля
• 6 Какой должен быть угол опережения зажигания, корректировка угла на холостом ходу
• 7 Что представляет собой система зажигания?
• 8 Раннее или позднее зажигание
  • • 8. 0.1 Признаки не верно выставленного зажигания:
• 9 Дизельный автомобиль
• 10 Бензиновые двигатели с впрыском топлива (инжекторные)
• 11 Последствия езды с неправильными настройками
• 12 Другие способы настройки и проверка зажигания на автомобиле
• 13 Совет профи, как проверить качество настройки угла опережения зажигания

Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин. Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Популярный прибор, с помощью которого выставляют зажигание — это стробоскоп. Со стробоскопом настройка получается точнее. Но, если его нет, то настраивают с помощью контрольной лампочки.

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой». Разберем по отдельности варианты настройки.

Сейчас мы начали разбирать силовые автомобильные агрегаты. Напишите, пожалуйста, в комментариях, какой у автомобиль и с каким двигателем. Позже будут выходить материалы по таким двигателям с полезной информацией, например, если порвется ремень ГРМ, погнутся ли клапана, также технические характеристики, устройство, на каких машинах ставятся такие моторы и т.д. Мы уже рассмотрели двигатели ZC завода Honda, 3UZ-FE, 3S-FE, 1AZ-FE.

Настройка стробоскопом

1. Запустить мотор, нагреть его до рабочей температуры и заглушить.
2. Подключить стробоскоп к сети автомобиля.
3. Выкрутить гайку фиксации крышки распределителя — прерывателя зажигания.
4. Надеть на высоковольтный провод первого цилиндра сигнальный датчик срабатывания.
5. Если на трамблере есть шланчик вакуум-корректора, то его надо отсоединить и заглушить.
6. Свет стробоскопа направить на шкив коленвала ДВС.
7. Теперь завести двигатель и оставить работать на холостых оборотах.
8. Теперь надо повернуть корпус трамблера и зафиксировать так, чтобы метка на шкиве коленвала совпала с меткой газораспределительного механизма (ГРМ).
9. При совпадении меток, затянуть гайку.

Как выставить зажигание контрольной лампочкой

1. Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
2. При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
3. Теперь надо ослабить гайку трамблера.
4. Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).
5. Второй провод соединяет массу и цоколь лампочки. Лампочка должна загореться.
6. После этого, надо включить зажигание поворотом ключа замка зажигания и поворачивать корпус распределителя (трамблера) по часовой стрелке. При вращении трамблера, в каком-то положении лампочка погаснет. В этом положении надо затянуть прижимную гайку распределителя.

Автомобиль с ГБО

Главная причина установки ГБО – экономия на топливе. Практика показывает, что затраты на газ меньше приблизительно в два раза, чем на бензин, для многих это весомый аргумент. Однако полностью на этот вид топлива не перейти, поскольку необходимость в бензине остаётся для прогрева и работы на высоких нагрузках.

Баллон ГБО в запаске

Плюс ко всему, газ гораздо быстрее расходуется и имеет достаточно высокое октановое число, поэтому топливно-воздушная смесь догорает ещё на этапе выпуска, что оказывает отрицательное термическое влияние на тракт выпуска.

Регулировка зажигания и горения смеси на машинах с ГБО – это основная задача, хорошая настройка позволяет сэкономить ещё больше средств на топливе.

Регулировка зажигания на карбюраторных двигателях

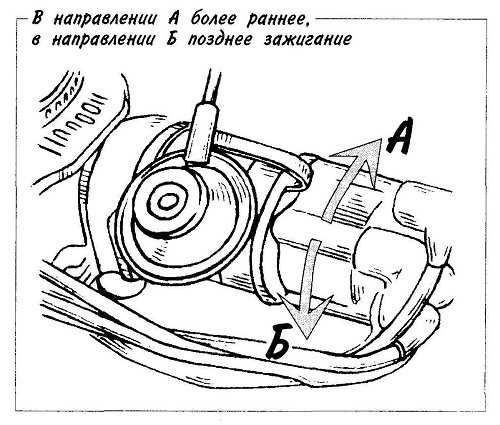

Регулировка зажигания поворотом трамблера

Она производится поворотом корпуса распределителя зажигания (трамблёра), вал которого приводится в движение путем передачи крутящего момента от двигателя через промежуточные шестерни. На двигателях семейства ВАЗ 2108 вал трамблёра приводится во вращение путём непосредственного зацепления за распредвал, но это не имеет принципиального значения. Самое главное – точная согласованность системы зажигания с механикой ДВС.

Вращением трамблера регулируется желаемый момент зажигания. Устанавливать позднее или раннее зажигание это дело каждого и зависит от желания экономить топливо или манеры вождения.

Вне зависимости от того, какой трамблёр установлен – контактный или бесконтактный (с датчиком Холла), поворот его корпуса против направления вращения ротора увеличивает угол опережения зажигания. То есть, чтобы сделать зажигание «пораньше», нужно определить, в какую сторону вращается ротор – можно снять крышку с распределителя и провернуть коленвал. Куда крутить трамблёр для раннего зажигания – будет видно наглядно. Но не всегда требуемый угол опережения зажигания определяется заданными заводом характеристиками двигателя. На его величину также влияет октановое число топлива.

Очень наглядно это видно при использовании газобаллонного оборудования на авто с карбюраторными моторами. При первом переключении с бензина на газ машина отказывается разгоняться. Чтобы добиться нормальной работы двигателя, приходится не просто поставить зажигание пораньше, а повернуть трамблёр до предела против хода. И наоборот, при переключении обратно на бензин такое опережение зажигания будет излишним – об этом «скажет» стук поршневых пальцев, вызванных детонацией. Это объясняется большой разницей октановых чисел газа и бензина. Очень простой, но эффективный способ проверки точности установки угла опережения – это испытание работы мотора в движении. При резком нажатии педали газа в набирающем обороты двигателе должен появиться лёгкий кратковременный стук поршневых пальцев.

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход. В данном случае наблюдаются следующие характерные признаки:

1. Обороты коленчатого вала на холостом ходу снижаются.
2. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.
3. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
4. Двигатель сложнее завести «на холодную».
5. Потребление горючего увеличивается.

Справка. Симптомы позднего искрообразования заметнее проявляются на автомобилях, оснащенных газовыми установками. Здесь очень важен момент вспышки, поскольку пропана подается в цилиндры больше и при запоздании разряда он догорает уже в коллекторе.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти. Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.

Как определить раннее или позднее зажигание двигателя автомобиля

Принцип действия любого автомобильного двигателя внутреннего сгорания основан на использовании энергии, получающейся вследствие динамичного расширения воспламенённой топливной смеси.Момент воспламенения топлива в цилиндре (цилиндрах) влияет на мощностные характеристики мотора, а также на то, запустится ли он вообще.Именно своевременность вспышки топливной смеси и является сутью определений «раннее» и «позднее» зажигание. Рассмотрим подробнее, как момент зажигания влияет на работу ДВС, а также, как определить раннее или позднее зажигание по характеру работы двигателя.

От правильной настройки и бесперебойной работы системы зажигания напрямую зависит стабильность работы двигателя, его мощность, топливная экономичность и т.д. В норме на четырёхтактных двигателях топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть перед самым подъемом поршня в верхнюю мертвую точку. Такой момент зажигания обусловлен тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз и начинается рабочий ход.

Рекомендуем также прочитать статью о том, как выставить зажигание на дизельном двигателе. Из этой статьи вы узнаете о способах настройки угла опережения впрыска на дизельных моторах.

Под поздним или ранним зажиганием следует понимать задержку или опережение срабатывания системы зажигания по отношению к тому, в каком положении находится поршень в цилиндре. Другими словами, искра свечи зажигания образуется и поджигает топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ, а раньше или позже этого момента. Такое явление получило название раннего или позднего зажигания. По этой причине владельцы транспортных средств, в которых реализована возможность самостоятельной регулировки УОЗ (угол опережения зажигания), часто сталкиваются с необходимостью настройки зажигания.

Какой должен быть угол опережения зажигания, корректировка угла на холостом ходу

Угол опережения зажигания должен быть оптимальным, то есть не слишком ранним и не слишком поздним. Регулировка момента зажигания на холостом ходу происходит следующим образом (двигатель, при этом, обязательно должен быть прогрет):

1. Ослабляем гайку, которая фиксирует корпус трамблера, после чего он начинает медленно вращаться в различные стороны.
2. В позиции, в которой обороты мотора будут наиболее максимальными, необходимо попробовать «погазовать». Если во время резкого нажатия на педаль не будет никаких выстрелов, хлопков и перебоев, а обороты будут стремительно ускоряться, значит требуемое положение найдено.
3. От данной точки проверните корпус распределителя на один-два градуса по часовой стрелке, а затем зажмите его фиксатор. Последний пункт необходимо выполнить, чтобы зажигание было не слишком «ранним», в результате чего создается излишнее сопротивление вращению коленвала.

Что представляет собой система зажигания?

Система зажигания является совокупностью взаимосвязанных сложнейших механизмов и конструкций, которые при включении создают электрические искры, воспламеняющие топливную смесь в цилиндре агрегата внутреннего сгорания. На отечественных автомобилях нередко устанавливают классическую систему зажигания, состоящую из трех ключевых элементов. Речь идет о замке, контактной части и противоугонного элемента. Что касается модифицированных моделей, то они оснащены бесконтактными системами зажигания.

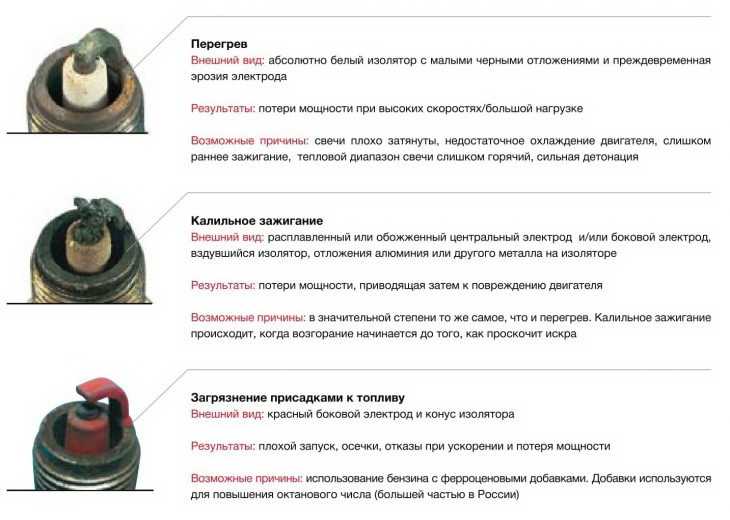

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

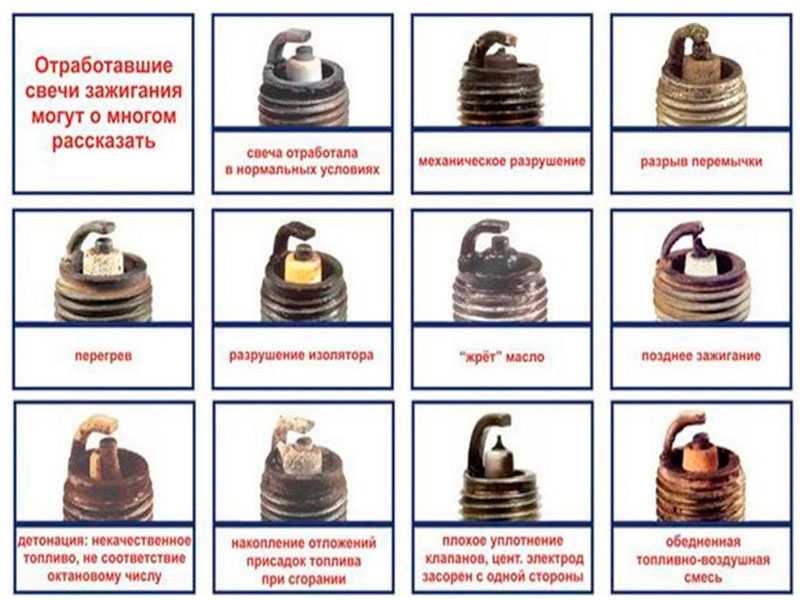

Признаки не верно выставленного зажигания:

• мотор заводится с трудом;
• повышенный уровень расхода топлива;
• мотор не может развить мощность;
• в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
• мотор слабо реагирует на нажатие педали газа;
• ДВС перегревается;
• мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Бензиновые двигатели с впрыском топлива (инжекторные)

Признаки позднего зажигания на инжекторе те же, что и на карбюраторном двигателе. Но в этом случае самостоятельную регулировку угла опережения не сделать. Дело в том, что работой систем зажигания и впрыска топлива управляет электронный блок управления. Он подаёт управляющие импульсы системам после обработки сигналов от датчика положения распределительного вала и датчика коленвала. Корректировка момента искрообразования производится также с учётом сигнала от датчика детонации. Чтобы определить точную причину сбоев в работе, необходима профессиональная диагностика. Допустим, что прозвонка ДПРВ мультиметром не выявила неисправности. Но осциллограф может показать, что характеристики сигнала, исходящего от датчика, не соответствуют нормам. Сделать более раннее зажигание на инжекторе можно, изменив программу ЭБУ, то есть «перепрошив» «мозги».

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

1. Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

При настройке зажигания по искре следует совместить метки на шкиве коленвала и ГРМ, а метка на бегунке должна указать на провод первого цилиндра. Затем ослабляется гайка корпуса распределителя, после чего из крышки трамблера следует вынуть центральный высоковольтный провод.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек. ), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Следует помнить, что даже незначительные отклонения при выставлении угла впрыска топлива могут привести к серьезной поломке дизельного двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД). В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.

Рекомендуем также прочитать статью о том, как самому почистить и отрегулировать форсунки дизельного двигателя. Из этой статьи вы узнаете об основных способах очистки и настройки инжекторов.

Совет профи, как проверить качество настройки угла опережения зажигания

Чтобы проверить, правильно ли настроен угол опережения зажигания, необходимо руководствоваться следующими признаками:

1. В работе прогретого силового агрегата не должно ощущаться никаких «провалов» на холостом ходу.
2. Короткая детонация (примерно 3-5 секунд) присутствовать должна, если надавить на педаль газа резким движением, движение при этом должно происходить на наиболее ровном участке дорожного покрытия при четвертой передаче и скорости передвижения примерно 50 километров в час. То есть должно быть слышно стук пальцев. Если этого не происходит, значит зажигание слишком позднее. Если же данное явление наблюдается, однако никак не проходит, то зажигание слишком раннее.

Зажигание раннее или позднее, способы регулировки зажигания на автомобиле. Как отрегулировать зажигание. Раннее или позднее зажигание.

От корректности установки момента зажигания зависит экономичная и нормальная работа мотора. Поэтому данное мероприятие является одним из наиболее важных процессов по настройке силового агрегата. Неправильно установленное зажигание (как в сторону увеличения угла опережения, так и в сторону его уменьшения) фактически сразу же может отрицательно отразиться на работе мотора. Поэтому к данной операции необходимо относится с особым трепетом и вниманием, чтобы не допустить возникновения позднего или раннего зажигания. Об этом далее в статье.

Содержание

• Зажигание авто, устройство и принцип действия
• Раннее и позднее зажигание, что это означает
• Признаки раннего зажигания
• Признаки позднего зажигания
• Угол установки зажигания, признаки неправильного угла зажигания
• Изменения угла зажигания, какие последствия эксплуатации автомобиля с неправильным зажиганием
• Какой должен быть угол опережения зажигания, корректировка угла на холостом ходу
• Стробоскоп, для чего используют
• Настройка зажигания по стробоскопу, пошаговая инструкция
• Настройка зажигания по контрольной лампочке
• Настройка зажигания по искре, по качеству работы двигателя
• Совет профи, как проверить качество настройки угла опережения зажигания (уоз)

Зажигание авто, устройство и принцип действия

Предназначение системы зажигания — воспламенение воздушно-топливной смеси бензинового мотора. Воспламенение смеси осуществляется от искры, поэтому по-другому систему еще называют — искровая система зажигания. В зависимости от метода управления процессом зажигания существуют такие вариации систем зажигания — электронная (микропроцессорная), бесконтактная (транзисторная), контактная.

В контактной системе управление накоплением, а также распределение электроэнергии по цилиндрам производится с помощью механического устройства — прерывателя-распределителя. Последующим развитием данной системы зажигания стала транзисторная контактная система, первичная цепь катушки зажигания которой предусматривает использование транзисторного коммутатора.

По сравнению с контактной системой, в бесконтактной системе зажигания для осуществления управления накоплением энергии применяется транзисторный коммутатор, который взаимодействует с бесконтактным импульсным датчиком. Транзисторный коммутатор в этой системе играет роль прерывателя. Что касается распределения тока высокого напряжения, то оно производится с помощью механического распределителя.

В электронной системе применяется электронный блок управления, при помощи которого осуществляется управление процедурой накопления и распределения электроэнергии. В ранних конструкциях данной системы электронный блок одновременно производил управление системой впрыска топлива и системой зажигания (так называемая электронная система зажигания и впрыска). На сегодняшний день управление зажиганием входит в систему управления мотором.

Однако, не смотря на конструкционные различия, можно выделить совместное устройство системы зажигания:

1. Свечи зажигания.
2. Высоковольтные провода.
3. Устройство распределения энергии (электронный блок управления или механический распределитель).
4. Накопитель энергии (то есть катушка зажигания).
5. Устройство, управляющее накоплением энергии (в различных системах зажигания данную роль выполняет электронный блок управления, транзисторный коммутатор или прерыватель).
6. Выключатель зажигания.
7. Источник питания (аккумуляторная батарея и автомобильный генератор).

Работа системы зажигания предусматривает следующие этапы:

1. Накопление электроэнергии.
2. Преобразование энергии.
3. Распределение этой энергии.
4. Образование искры.
5. Воспламенение воздушно-топливной смеси.

Раннее и позднее зажигание, что это означает

Раннее зажигание отличается тем, что процедура сгорания дизельного горючего заканчивается еще до того момента, как поршень придет в требуемую ему позицию. Площадь, при этом, находящаяся внутри петли, считается эквивалентной в отношении к отрицательной работе. А связано это с тем, что во время сжатия газов, процесс горения которых уже произошел, тратится больше сил, нежели появляется после их расширения.

Позднее зажигание является не менее опасным, чем раннее. Его главная особенность в том, что процедура горения смеси производится при повышенном уровне объема и сниженном уровне давления в цилиндре. В данной ситуации смесь в цилиндре догорает в течение всего процесса расширения.

Признаки раннего зажигания

1. Чрезмерная детонация (разрушение шатунов, дефект поршня).
2. Хорошо слышимый стук в силовом агрегате (повышенный износ).
3. Увеличенный расход топлива.
4. Потеря мощности (особенно заметная на небольших оборотах).

Признаки позднего зажигания

1. Перегрев двигателя (его может вообще заклинить).
2. Повышенный расход топлива.
3. Плохой запуск (в результате чего страдает аккумулятор).
4. Потеря мощности.

Угол установки зажигания, признаки неправильного угла зажигания

1. Детонация.
2. Выстрелы в карбюратор или в глушитель.
3. Перегрев.
4. Провалы при нажатии на педаль газа.
5. Слабый холостой ход.
6. Снижение уровня мощности и приемистости.
7. Увеличенный расход топлива.
8. Проблемы с пуском.

Изменения угла зажигания, какие последствия эксплуатации автомобиля с неправильным зажиганием

Слишком раннее или позднее зажигание является симптомом прекращения нормальной работы двигателя. Чтобы мотор мог давать требуемую силу, искра в цилиндр должна поступать только тогда, когда вся мощь безвоздушной консистенции, сжатая в это время в цилиндре, могла бы быть использована в максимальной степени.

Если подать искру в ненужное время, консистенция воспламенится или очень рано (в данном случае определенная часть энергии будет действовать вопреки движений поршня), или очень поздно (в данном случае определенная часть энергии выйдет посредством выхлопной трубы). По этой причине автовладелец обязан различать симптомы раннего и позднего зажигания, а также предупреждать появление данного явления.

Какой должен быть угол опережения зажигания, корректировка угла на холостом ходу

Угол опережения зажигания должен быть оптимальным, то есть не слишком ранним и не слишком поздним. Регулировка момента зажигания на холостом ходу происходит следующим образом (двигатель, при этом, обязательно должен быть прогрет):

1. Ослабляем гайку, которая фиксирует корпус трамблера, после чего он начинает медленно вращаться в различные стороны.
2. В позиции, в которой обороты мотора будут наиболее максимальными, необходимо попробовать «погазовать». Если во время резкого нажатия на педаль не будет никаких выстрелов, хлопков и перебоев, а обороты будут стремительно ускоряться, значит требуемое положение найдено.
3. От данной точки проверните корпус распределителя на один-два градуса по часовой стрелке, а затем зажмите его фиксатор. Последний пункт необходимо выполнить, чтобы зажигание было не слишком «ранним», в результате чего создается излишнее сопротивление вращению коленвала.

Стробоскоп, для чего используют

Главное предназначение автомобильного стробоскопа — регулировка угла опережения зажигания. Кроме того, стробоскоп используют для проверки угла опережения. В наше время изготавливают массу разновидностей профессиональных автомобильных стробоскопов. Однако, можно сделать и самодельное устройство.

Настройка зажигания по стробоскопу, пошаговая инструкция

1. В первую очередь с помощью ключа на «13» необходимо ослабить затяжную крепежную гайку стопорной пластины распределения зажигания.
2. Далее подключаем стробоскоп к аккумуляторной батарее — к «плюсовой» клемме подсоединяем требуемый зажим прибора (с отметкой «плюс»), а массу присоединяем к «минусовой» клемме.
3. Если в системе присутствует трамблер вакуумного регулятора опережения, значит нужно разобрать вакуумный шланг.
4. Затем необходимо сосредоточить на шкиве свет от устройства.
5. Теперь следует запустить силовой агрегат и обеспечить количество оборотов приблизительно 820-900 в минуту.
6. В процессе работы стробоскоп будет излучать вспышки света заданной частотой, что позволит вам взглянуть на отметку на шкиве, которая не будет перемещаться.
7. После этого необходимо обернуть корпус распределителя таким образом, чтобы данная отметка на шкиве была на одном уровне со средним делением на крышке.
8. Ну и последнее, что следует сделать — затянуть крепежную гайку пластины прерывателя-распределителя.

Настройка зажигания по контрольной лампочке

1. Проворачиваем коленчатый вал таким образом, чтобы метка шкива совпадала с требуемой меткой на крышке ГРМ, а бегунок прерывателя-распределителя зажигания указывал на высоковольтный провод первого цилиндра.
2. Далее нужно ослабить гайку, которая фиксирует корпус трамблера.
3. Затем один провод контрольной лампы на 12 В подключаем к проводу, который идет к катушке зажигания от трамблера, а другой — к «массе» транспортного средства.
4. Обязательно включаем зажигание.
5. После этого вращаем корпус трамблера по часовой стрелке, пока не погаснет лампочка.
6. Затем медленно поворачиваем трамблер в другую сторону, то есть против часовой стрелки.
7. Фиксируем позицию трамблера, при которой загорается контрольная лампочка.
8. Затягиваем крепежную гайку прерывателя-распределителя.

Настройка зажигания по искре, по качеству работы двигателя

1. Проворачиваем коленчатый вал таким образом, чтобы метка шкива совпадала с требуемой меткой на крышке ГРМ, а бегунок прерывателя-распределителя зажигания указывал на высоковольтный провод первого цилиндра.
2. Далее нужно ослабить гайку, которая фиксирует корпус прерывателя-распределителя зажигания.
3. Извлекаем из крышки трамблера центральный высоковольтный провод, а его контакт располагаем на расстоянии пять миллиметров от массы транспортного средства.
4. Включаем зажигание.
5. По часовой стрелке поворачиваем корпус прерывателя на двадцать градусов.
6. Медленно вращаем трамблер в другую сторону.
7. Фиксируем позицию трамблера, при которой между «массой» и контактом центрального провода проскакивает искра.
8. Затягиваем крепежную гайку прерывателя.

Диагностика угла опережения

Совет профи, как проверить качество настройки угла опережения зажигания (уоз)

Чтобы проверить, правильно ли настроен угол опережения зажигания, необходимо руководствоваться следующими признаками:

1. В работе прогретого силового агрегата не должно ощущаться никаких «провалов» на холостом ходу.
2. Короткая детонация (примерно 3-5 секунд) присутствовать должна, если надавить на педаль газа резким движением, движение при этом должно происходить на наиболее ровном участке дорожного покрытия при четвертой передаче и скорости передвижения примерно 50 километров в час. То есть должно быть слышно стук пальцев. Если этого не происходит, значит зажигание слишком позднее. Если же данное явление наблюдается, однако никак не проходит, то зажигание слишком раннее.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Неровности в индикаторной диаграмме — материалы исследования морской техники

3 мая 2014 г. , 11:01 | Оставить комментарий | Фироз

Неровности формы индикаторных диаграмм свидетельствуют о неправильной работе двигателя. Если неисправность наблюдается во всех агрегатах, проблема может быть общей, например, неисправность топливной системы, впускного воздуха, турбокомпрессора, воздушного охладителя, выхлопа и т. д. Если неисправность ограничивается одним агрегатом, проблема может быть связана с топливными форсунками, топливным насосом и т. д. выпускной клапан и т. д.

Раннее зажигание

Показания и последствия

• Аномально высокое пиковое давление агрегата регистрируется в верхней части хода поршня.
• Из двигателя исходит стук из-за больших нагрузок, передаваемых на подшипники через ходовую часть.
• Раннее зажигание вызывает повышенный тепловой КПД двигателя. Также снижается температура выхлопных газов, так как сгорание начинается задолго до того, как должно. Но ударные нагрузки и вибрации приводят к повреждению двигателя.

Причины

• Неправильная регулировка или случайное изменение фаз газораспределения топливного насоса
• Поврежден или неправильно отрегулирован топливный клапан или топливная форсунка
• Нежелательное качество топлива
• Детали внутри цилиндра перегрелись.

Позднее зажигание

Признаки и последствия

• Низкое пиковое давление указывается для устройства после верхней мертвой точки.
• Горение продолжается во время такта расширения, что приводит к неполному сгоранию топлива, потере энергии, повышению температуры выхлопных газов агрегата и появлению черного дыма на выхлопе двигателя.
• Снижение мощности двигателя из-за неполного сгорания топлива и потери энергии в выхлопе.

Причины

• Неисправная топливная форсунка или натяжение пружины форсунки превышает установленное значение.
• Плохое качество топлива
• Неправильно синхронизированный или негерметичный топливный насос
• Детали двигателя внутри цилиндра недостаточно охлаждаются
• Неправильное распыление
• Низкое давление сжатия
• Недостаточная подача воздуха для горения

После прожига

Индикация и последствия

• Зарегистрирован рост линии расширения в конце хода поршня
• Поскольку горение топлива продолжается, температура и давление выхлопных газов увеличиваются, что приводит к появлению черного дыма на выхлопе двигателя.
• Несгоревшие углеродистые отложения загрязняют выхлопную систему, вызывают повреждение выпускного клапана и седла, скачки давления в турбонагнетателе и вероятность воспламенения в экономайзере выхлопных газов.
• Повышенные температуры внутри цилиндров вызывают расщепление смазки и повышенный износ гильз, поршневых колец, обгорание днища поршня и т. д.

Причины

• Медленное сгорание топлива
• Качество топлива ниже
• Низкая температура топлива (Означает высокую вязкость)

Негерметичная топливная форсунка

Признаки и последствия

• Снижение мощности в пострадавшем агрегате, высокая температура выхлопных газов и наличие черного дыма в выхлопных газах.
• Возможный стук или скачки давления в системе впрыска топлива.
• Внезапные подъемы и спады на указанной диаграмме со стороны впрыска топлива и расширения.
• После сгорания из-за неполного сгорания топлива.

Причины

• Негерметичность топливной форсунки.
• Засорение распылительных отверстий топливных форсунок, что приводит к неправильному распылению и подтеканию топлива.

Частично засоренный топливный клапан

Показания и последствия

• Низкая температура выхлопных газов установки
• Индикация силовой карты и карты вытягивания
• Потеря мощности двигателя

Причины

• Загрязнение мазутом и неправильная очистка
• Нагарообразование на наконечнике форсунки
• Нагар на топливном клапане из-за перегрева

Низкое давление

Индикация и действие

• Низкое давление в карте индикатора
• Пониженная мощность двигателя

Причины

• Неправильное сгорание
• Недостаточно воздуха для горения
• Утечка воздуха между поршневыми кольцами и гильзой в такте сжатия из-за износа гильзы или поршневых колец.

Открытие выпускного клапана

Диаграмма световой пружины указывает на неисправность работы выпускного клапана и впускного канала.

Раннее открытие

• Повышенная температура выхлопных газов и загрязнение выхлопной системы
• Потеря мощности двигателя

Позднее открытие

• Снижение эффекта продувки и, следовательно, снижение эффективности продувки
• Низкое качество отработавших газов, подаваемых на турбокомпрессор, обратно влияет на его работу

Заглушенный выхлоп

Показания и последствия

• Потеря мощности в блоке
• Повышенная температура выхлопных газов
• Помпаж турбонагнетателя
• неблагоприятно влияет на эффективность очистки

Причины

• Неправильное сгорание
• Увеличенное количество смазочного масла в цилиндре

Опубликовано в: Дизельные двигатели | Метки: индикаторные диаграммы, нарушения в индикаторных диаграммах, назначение индикаторных диаграмм, виды индикаторных диаграмм

Навигация по сообщению

← Предыдущее сообщение

Следующее сообщение →

Понимание опережения зажигания: обеспечение максимальной мощности означает знание науки

прошлая задержка зажигания. Задержка воспламенения происходит в течение времени, необходимого для полного воспламенения смеси свечой зажигания. Обычно это 15-35 градусов до ВМТ (верхней мертвой точки) рабочего такта в зависимости от частоты вращения двигателя.

Нажмите здесь, чтобы узнать больше

Наилучшая мощность достигается, когда угол опережения зажигания установлен так, чтобы искра поджигалась раньше времени, чтобы достичь пикового давления примерно на 2 градуса после ВМТ. Это делается с помощью комбинации начального опережения, плюс центробежное или электронное управление опережением для скорости двигателя, плюс вакуумное или электронное опережение для нагрузки двигателя и эффекта дроссельной заслонки.

Тенденции опережения зажигания

По мере увеличения числа оборотов требуется большее опережение зажигания

Для топлива с более высоким октановым числом требуется больше времени зажигания из-за меньшей скорости пламени

Для больших камер сгорания требуется больше времени зажигания

Для принудительной индукции требуется меньше времени из-за более высокой скорости пламени

Для контроля выбросов меньше времени используется для уменьшения содержания смога

Для более богатых топливных смесей требуется больше времени из-за меньшей скорости пламени0003

Для нитротоплива, которое богаче метанола, характерно еще большее время.

Управление опережением зажигания — разомкнутый контур

Для систем разомкнутого контура, обычно используемых в карбюраторах или с механическим впрыском топлива:

Начальное опережение — обычно 10–15 градусов до ВМТ (верхней мертвой точки)

Центробежное опережение, если таковое имеется – обычно до 20 градусов перед ВМТ, плюс обороты двигателя; большее опережение при высокой частоте вращения двигателя

Вакуумное опережение, если таковое имеется – переменное, обычно до 10 градусов; добавлен вакуум двигателя; больше заранее обычно при низких оборотах двигателя.

Электронное ограничение времени зажигания также добавлено для требований контроля смога. Более современные электронные системы зажигания модулируют опережение зажигания для различных условий вождения. Это типично для более ранних двигателей с механическим впрыском топлива и карбюраторных двигателей с обедненной смесью с конца 60-х годов.

В старых двигателях, таких как 40-х и 50-х годов, сигнал опережения вакуума исходил от впускного коллектора. На холостом ходу и в положениях дроссельной заслонки на низких оборотах из-за закрытой дроссельной заслонки возникал высокий вакуум в коллекторе. При низких уровнях мощности из-за закрытой дроссельной заслонки расход топлива и воздуха уменьшается. Скорость пламени замедляется, поэтому опережение искры было увеличено с помощью вакуумной диафрагмы, чтобы раньше начать зажигание.

В более поздних двигателях сигнал вакуума брался от карбюратора, который имел другую характеристику вакуума, более идеальную для выбросов. Удаление или изменение вакуумного сигнала в другом месте на впуске влияет на управляемость.

Регулирование опережения зажигания – замкнутый контур

Момент зажигания в более современных системах зажигания управляется компьютером в соответствии с функцией опережения зажигания с обратной связью. Оно может варьироваться в зависимости от температуры двигателя, положения дроссельной заслонки и нагрузки двигателя. Датчик детонации можно использовать для уменьшения времени, когда возникает детонация в двигателе.

Скорость пламени в различных видах топлива

Скорость пламени выше в спиртовом топливе, чем в бензиновом топливе в обедненных топливных смесях для шоссейных дорог. В одном испытании технологии сгорания скорость пламени метанола сравнивали со скоростью пламени бензина на бедных смесях для каждого соответствующего топлива. Скорость пламени горения метанола была на 42% выше, чем скорость пламени горения бензина. Для метанола требовалось меньшее время зажигания, однако опережение зажигания в гонках обычно больше для метанола, чем для бензина.

Обогащение смеси обычно используется для гоночных спиртовых топлив. Для богатых спиртовых смесей задержка воспламенения увеличивается. В результате обычно требуется больший угол опережения зажигания. Величина увеличенного тайминга для спиртового топлива очень зависит от степени обогащения.

Большее обогащение спиртового топлива обычно требует большего угла опережения зажигания.

Пример: Для продувочного бензина при давлении около 2 атмосфер 28 градусов угла опережения зажигания обычно обеспечивают наилучшую мощность. Для того же продуваемого двигателя на спирту при более богатой смеси обычно 32 градуса ГРМ.

Пример: В ходе одного испытания технологии сжигания метанола было измерено снижение скорости пламени метанола на 22% при увеличении обогащения топлива на 19%. Увеличение времени было необходимо для лучшей мощности.

Для более мощных систем зажигания требуется меньший угол опережения зажигания. Для продувочного спиртового двигателя со старым магнето на 2 первичных ампера обычным явлением был угол опережения зажигания 38 градусов. При более мощном магнето около 4 первичных ампер обычно используется 36-градусная синхронизация. С очень мощным первичным магнето на 44 ампера обычно используется только 22 градуса синхронизации.

Нитротопливо потребляет гораздо больше топлива и, как следствие, требует больше времени.

Пример: Для продувочного спиртового двигателя на низком процентном содержании нитро при низком уровне обогащения типичным был 40-градусный угол опережения зажигания. На высоких процентах нитро при высоком уровне обогащения типичным было время 55 градусов.

Опережение зажигания для фиксированного опережения зажигания (заблокированный распределитель или магнето)

Оптимальное опережение зажигания при фиксированном (заблокированном) опережении зажигания происходит только при одной частоте вращения двигателя. Момент зажигания слишком опережает при более низких оборотах двигателя и недостаточно опережает при более высоких оборотах двигателя. Увеличение или уменьшение значения опережения зажигания приводит к увеличению или уменьшению частоты вращения двигателя для обеспечения оптимального угла опережения зажигания. Рабочий диапазон частоты вращения двигателя влияет на лучшее время. Увеличение опережения синхронизации увеличивает мощность верхних частот и снижает мощность нижних частот. Уменьшение опережения синхронизации увеличивает мощность низких частот, уменьшая мощность высоких частот.

Пример: Тайминг магнето был уменьшен на 6 градусов в нашем дрэг-рейсере, пропитанном алкоголем, а время 60-футового пробега на низком уровне было быстрее на 0,05 секунды из-за более низкой мощности. Однако ET на четверть мили замедлился на 0,1 секунды из-за меньшей мощности.

Центробежный угол опережения зажигания

Обычно увеличение угла опережения зажигания на 1–1,5 градуса на 1000 об/мин является характеристикой потребности двигателя. Билл Дженкинс и Ларри Шрайб также сообщили об этом диапазоне значений в своей популярной книге Pro Stock по созданию двигателей для дрэг-рейсинга 9.0307 Гоночный двигатель Шевроле.

Nitro Racing Момент зажигания

Инструмент настройки момента зажигания для профессиональных производителей двигателей Top Fuel для дрэг-рейсинга. Опережение искры в двигателе, работающем на нитротопливе, мощностью более 10 000 л.с. обычно выглядит следующим образом:

Угол холостого хода обычно составляет 55 градусов для воспламенения цилиндров с богатой смесью холостого хода.

Старт обычно под углом 50-53 градуса для оптимальной мощности при старте.

Внезапное падение времени до типичного значения 36 градусов, прибл. 1 секунда запуска, чтобы мгновенно уменьшить мощность для снижения сцепления с дорогой из-за роста шин.

Верните время обратно к обычным 50-57 градусам на оставшуюся часть пробега, чтобы восстановить питание.

Влияние полярности магнето

Полярность магнето влияет на характеристики зажигания от цилиндра к цилиндру. Для обычного порядка зажигания (1, 8, 4, 3, 6, 5, 7, 2) набор цилиндров 1, 4, 6, 7 является одной полярностью. Набор цилиндров 8, 3, 5, 2 другой полярности. Одна полярность имеет больший сдвиг зажигания, чем другая. Любой набор может быть настроен на горячую полярность. Для одного и того же момента зажигания показания свечей зажигания от цилиндра к цилиндру могут различаться между двумя комплектами без надлежащей регулировки топливной системы. Некоторые команды смещают один из двух магнето, меняя полярность этого магнето, чтобы добиться как положительной, так и отрицательной полярности в каждом цилиндре для большей согласованности.
