Как работает двигатель внутреннего сгорания — Mafin Media
Готовиться смесь может по-разному. В устаревших карбюраторных двигателях горючее «готовится» в отдельном механизме авто — карбюраторе. После смешивания воздуха с топливом смесь подается в двигатель и там сгорает. У карбюраторных моторов много минусов, а их ремонтопригодность сегодня уже не так востребованна. Поэтому самые популярные системы подачи топлива — инжекторные (от англ. inject — впрыскивать).
В зависимости от конструкции мотора топливо подается либо во впускной коллектор — трубопровод, через который авто получает воздух из окружающей среды, — либо напрямую в цилиндры. Подобные решения сложнее, но позволяют экономить топливо и снижать количество вредных выбросов в атмосферу. Основная деталь инжекторного впрыска — форсунка. Именно она впрыскивает топливо:
Компоненты двигателя: где и как сгорает смесь
Самое важное происходит в корпусе двигателя, который объединяет блок цилиндров (слева на фото) и головку блока цилиндров (справа на фото).
Блок цилиндров содержит полые внутри цилиндрические трубки, в которых размещаются поршни.
Головка блока цилиндров (ГБЦ) монтируется на блок цилиндров и образует герметичные (т. е. непроницаемые для посторонних жидкостей и газов) камеры сгорания.
Внутри камеры сгорания устанавливаются поршни — детали цилиндрической формы, совершающие возвратно-поступательные движения под действием сгорания смеси.
Поршни — часть кривошипно-шатунного механизма (КВШ), комплекса деталей, который преобразует движения поршня во вращение коленчатого вала. Последний и двигает колеса автомобиля. Так выглядит КВШ вместе с поршнями двигателя:
В головке блока цилиндров находятся упомянутые выше форсунки — вместе со свечами зажигания (в бензиновом моторе) и клапанами. Свечи зажигания производят электрическую искру, предназначенную для воспламенения топливно-воздушной смеси.
! — Если автомобиль оснащен непосредственным впрыском топлива (в камеру сгорания), форсунки находятся в ГБЦ, а если впрыск распределительный — форсунки установлены во впускном коллекторе вблизи впускных клапанов.
Клапаны относятся к механизму газораспределения и внешне напоминают большие гвозди:
Такая форма дана им неслучайно: нижней, выпуклой частью они закрывают и открывают впускные и выпускные отверстия в камере сгорания, поочередно впуская подготовленную топливно-воздушную смесь или воздух и выпуская отработанные газы. Соответственно, в зависимости от своей роли клапаны бывают впускными и выпускными.
Обычно на один цилиндр приходится от двух до четырех клапанов. За то, чтобы «доступ» в камеру сгорания открывался вовремя, и отвечает механизм газораспределения (ГРМ), в который выходят клапаны. В зависимости от мотора ГРМ приводится в действие ремнем или цепью.
Рассмотрим цилиндр в разрезе:
Четыре такта
Любой двигатель функционирует согласно циклу, состоящему из нескольких тактов, то есть ходов (движений) поршня. Большинство автомобильных моторов — четырехтактные.
Рассмотрим такты бензинового двигателя:
- Впуск: открывается впускной клапан, в камеру сгорания попадает топливно-воздушная смесь, а поршень идет вниз.
- Сжатие: оба клапана закрыты, поршень идет вверх, сжимая и нагревая смесь.
- Рабочий ход: оба клапана закрыты, под действием электрической искры от свечи зажигания сжатая и разогретая топливно-воздушная смесь воспламеняется, образовавшиеся при этом газы толкают поршень вниз.

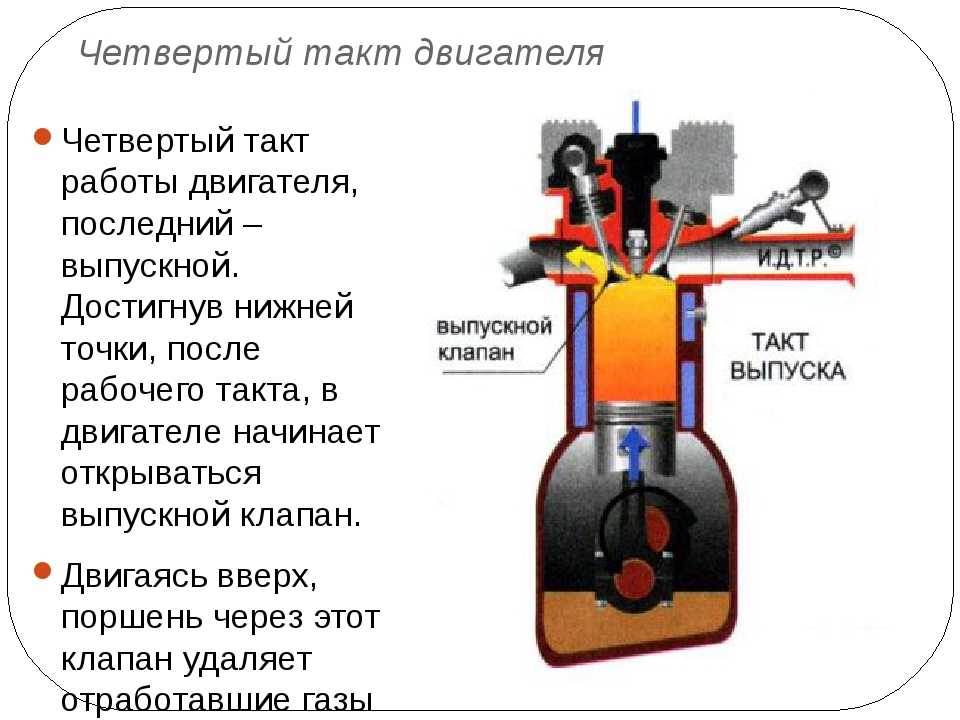

- Выпуск: выпускной клапан открыт, поршень идет вверх, выталкивая отработанные газы в сторону выхлопной трубы.
После этого цикл повторяется. У дизельного двигателя вместо свечи установлена форсунка, и смесь воспламеняется не при помощи искры, а от сжатия — впрыска дизельного топлива через форсунку под большим давлением.
Впускной клапан при этом подает в камеру сгорания только воздух. Кстати, в некоторых современных бензиновых моторах форсунка тоже впрыскивает топливо непосредственно в цилиндр.
А как запускается первый такт?
Каждый автомобиль обладает набором бортовой электроники — проводов, аккумулятора, стартера и т. д. Аккумулятор за время поездок накапливает достаточно энергии, чтобы при помощи специального механизма — стартера — раскрутить коленвал и завести мотор.
И что дальше?
Мощность от двигателя к колесам передается с помощью коробки передач, редуктора и приводных валов. Если мотор соединить с колесами напрямую, автомобиль после запуска начнет движение на одной-единственной передаче, с небольшой скоростью, а после торможения сразу заглохнет. Об этих передачах и о типах коробок (автоматах, вариаторах, механиках и т. д.) Mafin Media расскажет в следующем материале.
Двигатель внутреннего сгорания, ДВС – устройство, работа
В настоящее время двигатель внутреннего сгорания является основным видом автомобильного двигателя.
Двигателем внутреннего сгорания (сокращенное наименование – ДВС) называется тепловая машина, преобразующая химическую энергию топлива в механическую работу.
Различают следующие основные типы двигателей внутреннего сгорания: поршневой, роторно-поршневой и газотурбинный. Из представленных типов двигателей самым распространенным является поршневой ДВС, поэтому устройство и принцип работы рассмотрены на его примере.
Достоинствами поршневого двигателя внутреннего сгорания, обеспечившими его широкое применение, являются: автономность, универсальность (сочетание с различными потребителями), невысокая стоимость, компактность, малая масса, возможность быстрого запуска, многотопливность.
Вместе с тем, двигатели внутреннего сгорания имеют ряд существенных недостатков, к которым относятся: высокий уровень шума, большая частота вращения коленчатого вала, токсичность отработавших газов, невысокий ресурс, низкий коэффициент полезного действия.
В зависимости от вида применяемого топлива различают бензиновые и дизельные двигатели.
Альтернативными видами топлива, используемыми в двигателях внутреннего сгорания, являются природный газ, спиртовые топлива – метанол и этанол, водород.
Водородный двигатель с точки зрения экологии является перспективным, т.к. не создает вредных выбросов. Наряду с ДВС водород используется для создания электрической энергии в топливных элементах автомобилей.
Устройство двигателя внутреннего сгорания
Поршневой двигатель внутреннего сгорания включает корпус, два механизма (кривошипно-шатунный и газораспределительный) и ряд систем (впускную, топливную, зажигания, смазки, охлаждения, выпускную и систему управления).
Корпус двигателя объединяет блок цилиндров и головку блока цилиндров. Кривошипно-шатунный механизм преобразует возвратно-поступательное движение поршня во вращательное движение коленчатого вала. Газораспределительный механизм обеспечивает своевременную подачу в цилиндры воздуха или топливно-воздушной смеси и выпуск отработавших газов.
Впускная система предназначена для подачи в двигатель воздуха.
Топливная система питает двигатель топливом. Совместная работа данных систем обеспечивает образование топливно-воздушной смеси. Основу топливной системы составляет система впрыска.
Система зажигания осуществляет принудительное воспламенение топливно-воздушной смеси в бензиновых двигателях. В дизельных двигателях происходит самовоспламенение смеси.
Система смазки выполняет функцию снижения трения между сопряженными деталями двигателя. Охлаждение деталей двигателя, нагреваемых в результате работы, обеспечивает система охлаждения. Важные функции отвода отработавших газов от цилиндров двигателя, снижения их шума и токсичности предписаны выпускной системе.
Система управления двигателем обеспечивает электронное управление работой систем двигателя внутреннего сгорания.
Работа двигателя внутреннего сгорания
Принцип работы ДВС основан на эффекте теплового расширения газов, возникающего при сгорании топливно-воздушной смеси и обеспечивающего перемещение поршня в цилиндре.
Работа поршневого ДВС осуществляется циклически. Каждый рабочий цикл происходит за два оборота коленчатого вала и включает четыре такта (четырехтактный двигатель): впуск, сжатие, рабочий ход и выпуск.
Во время тактов впуск и рабочий ход происходит движение поршня вниз, а тактов сжатие и выпуск – вверх. Рабочие циклы в каждом из цилиндров двигателя не совпадают по фазе, чем достигается равномерность работы ДВС. В некоторых конструкциях двигателей внутреннего сгорания рабочий цикл реализуется за два такта – сжатие и рабочий ход (двухтактный двигатель).
На такте впуск впускная и топливная системы обеспечивают образование топливно-воздушной смеси. В зависимости от конструкции смесь образуется во впускном коллекторе (центральный и распределенный впрыск бензиновых двигателей) или непосредственно в камере сгорания (непосредственный впрыск бензиновых двигателей, впрыск дизельных двигателей). При открытии впускных клапанов газораспределительного механизма воздух или топливно-воздушная смесь за счет разряжения, возникающего при движении поршня вниз, подается в камеру сгорания.
На такте сжатия впускные клапаны закрываются, и топливно-воздушная смесь сжимается в цилиндрах двигателя.
Такт рабочий ход сопровождается воспламенением топливно-воздушной смеси (принудительное или самовоспламенение). В результате возгорания образуется большое количество газов, которые давят на поршень и заставляют его двигаться вниз. Движение поршня через кривошипно-шатунный механизм преобразуется во вращательное движение коленчатого вала, которое затем используется для движения автомобиля.
При такте выпуск открываются выпускные клапаны газораспределительного механизма, и отработавшие газы удаляются из цилиндров в выпускную систему, где производится их очистка, охлаждение и снижение шума. Далее газы поступают в атмосферу.
Рассмотренный принцип работы двигателя внутреннего сгорания позволяет понять, почему ДВС имеет небольшой коэффициент полезного действия — порядка 40%. В конкретный момент времени как правило только в одном цилиндре совершается полезная работа, в остальных – обеспечивающие такты: впуск, сжатие, выпуск.
бензиновый двигатель
| Эксплуатация, топливо и факты
V-образный двигатель
См. все СМИ
- Ключевые сотрудники:
- Зигфрид Маркус
Готлиб Даймлер
Карл Бенц
- Похожие темы:
- двигатель Отто
двигатель Ленуара
рядный двигатель
Г-образный двигатель
двигатель с верхним расположением распредвала
Просмотреть весь связанный контент →
Сводка
Прочтите краткий обзор этой темы
бензиновый двигатель , любой из классов двигателей внутреннего сгорания, которые вырабатывают энергию за счет сжигания летучего жидкого топлива (бензина или бензиновой смеси, такой как этанол) с воспламенением, инициируемым электрической искрой. Бензиновые двигатели могут быть построены для удовлетворения требований практически любого мыслимого применения силовых установок, наиболее важными из которых являются легковые автомобили, небольшие грузовики и автобусы, самолеты авиации общего назначения, подвесные и небольшие внутренние морские установки, стационарные насосные установки среднего размера, осветительные установки, станки, электроинструменты.
Четырехтактные бензиновые двигатели используются в подавляющем большинстве автомобилей, легких грузовиков, средних и больших мотоциклов и газонокосилок. Двухтактные бензиновые двигатели менее распространены, но они используются для небольших подвесных судовых двигателей и во многих ручных садовых инструментах, таких как цепные пилы, кусторезы и воздуходувки.
Типы двигателей
Бензиновые двигатели можно разделить на несколько типов в зависимости от нескольких критериев, включая их применение, метод управления подачей топлива, зажигание, расположение поршня и цилиндра или ротора, ходы за цикл, систему охлаждения и клапан тип и расположение. В этом разделе они описаны в контексте двух основных типов двигателей: поршневых и цилиндровых двигателей и роторных двигателей. В поршне-цилиндровом двигателе давление, создаваемое сгоранием бензина, создает силу на головке поршня, которая совершает возвратно-поступательное или возвратно-поступательное движение по всей длине цилиндра.
Эта сила отталкивает поршень от головки цилиндра и совершает работу. Роторный двигатель, также называемый двигателем Ванкеля, не имеет обычных цилиндров с возвратно-поступательными поршнями. Вместо этого давление газа действует на поверхности ротора, заставляя ротор вращаться и, таким образом, выполнять работу.
Большинство бензиновых двигателей представляют собой поршневые двигатели с возвратно-поступательным движением. Основные узлы поршневого двигателя показаны на рисунке. Почти все двигатели этого типа работают либо по четырехтактному, либо по двухтактному циклу.
Четырехтактный цикл
Из различных методов извлечения энергии из процесса сгорания наиболее важным до сих пор был четырехтактный цикл, концепция которого впервые была разработана в конце 19 века. Четырехтактный цикл показан на рисунке. При открытом впускном клапане поршень сначала опускается на такте впуска. Воспламеняющаяся смесь паров бензина и воздуха всасывается в цилиндр за счет создаваемого таким образом частичного вакуума.
Смесь сжимается по мере того, как поршень поднимается в такте сжатия при закрытых обоих клапанах. По мере приближения к концу хода заряд воспламеняется электрической искрой. Затем следует рабочий такт, когда оба клапана все еще закрыты, а давление газа из-за расширения сгоревшего газа давит на головку или головку поршня. Во время такта выпуска восходящий поршень вытесняет отработавшие продукты сгорания через открытый выпускной клапан. Затем цикл повторяется. Таким образом, для каждого цикла требуется четыре хода поршня — впуск, сжатие, рабочий ход и выпуск — и два оборота коленчатого вала.
Недостаток четырехтактного цикла состоит в том, что выполняется только половина рабочих тактов по сравнению с двухтактным циклом ( см. ниже ), и только вдвое меньше мощности можно ожидать от двигателя данного размера при заданная рабочая скорость. Однако четырехтактный цикл обеспечивает более надежную очистку от выхлопных газов (продувку) и перезагрузку цилиндров, уменьшая потерю свежего заряда в выхлопных газах.
бензиновый двигатель | Эксплуатация, топливо и факты
V-образный двигатель
См. все СМИ
- Ключевые сотрудники:
- Зигфрид Маркус
Готлиб Даймлер
Карл Бенц
- Похожие темы:
- двигатель Отто
двигатель Ленуара
рядный двигатель
Г-образный двигатель
двигатель с верхним расположением распредвала
Просмотреть весь соответствующий контент →
Резюме
Прочтите краткий обзор этой темы
бензиновый двигатель , любой из класса двигателей внутреннего сгорания, которые вырабатывают энергию за счет сжигания летучего жидкого топлива (бензина или бензиновой смеси, такой как этанол) с воспламенением, инициируемым электрической искрой. Бензиновые двигатели могут быть построены для удовлетворения требований практически любого мыслимого применения силовых установок, наиболее важными из которых являются легковые автомобили, небольшие грузовики и автобусы, самолеты авиации общего назначения, подвесные и небольшие внутренние морские установки, стационарные насосные установки среднего размера, осветительные установки, станки, электроинструменты.
Четырехтактные бензиновые двигатели используются в подавляющем большинстве автомобилей, легких грузовиков, средних и больших мотоциклов и газонокосилок. Двухтактные бензиновые двигатели менее распространены, но они используются для небольших подвесных судовых двигателей и во многих ручных садовых инструментах, таких как цепные пилы, кусторезы и воздуходувки.
Типы двигателей
Бензиновые двигатели можно разделить на несколько типов в зависимости от нескольких критериев, включая их применение, метод управления подачей топлива, зажигание, расположение поршня и цилиндра или ротора, ходы за цикл, систему охлаждения и клапан тип и расположение. В этом разделе они описаны в контексте двух основных типов двигателей: поршневых и цилиндровых двигателей и роторных двигателей. В поршне-цилиндровом двигателе давление, создаваемое сгоранием бензина, создает силу на головке поршня, которая совершает возвратно-поступательное или возвратно-поступательное движение по всей длине цилиндра.
Эта сила отталкивает поршень от головки цилиндра и совершает работу. Роторный двигатель, также называемый двигателем Ванкеля, не имеет обычных цилиндров с возвратно-поступательными поршнями. Вместо этого давление газа действует на поверхности ротора, заставляя ротор вращаться и, таким образом, выполнять работу.
Большинство бензиновых двигателей представляют собой поршневые двигатели с возвратно-поступательным движением. Основные узлы поршневого двигателя показаны на рисунке. Почти все двигатели этого типа работают либо по четырехтактному, либо по двухтактному циклу.
Четырехтактный цикл
Из различных методов извлечения энергии из процесса сгорания наиболее важным до сих пор был четырехтактный цикл, концепция которого впервые была разработана в конце 19 века. Четырехтактный цикл показан на рисунке. При открытом впускном клапане поршень сначала опускается на такте впуска. Воспламеняющаяся смесь паров бензина и воздуха всасывается в цилиндр за счет создаваемого таким образом частичного вакуума.
