7 неисправностей датчика холостого хода и как их починить — Статьи

Неисправности датчика холостого хода внешне схожи с возникновением сбоев в других узлах инжектора. Но вместе с тем проверить его работоспособность порой существенно легче, нежели планомерно перебирать каждый узел в поисках неисправности. К тому же проведение его диагностики не составит труда даже для слабо разбирающегося в автоэлектрике водителя.

Узнайте стоимость диагностики датчика холостого хода онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Получить цены

Зачем нужен датчик

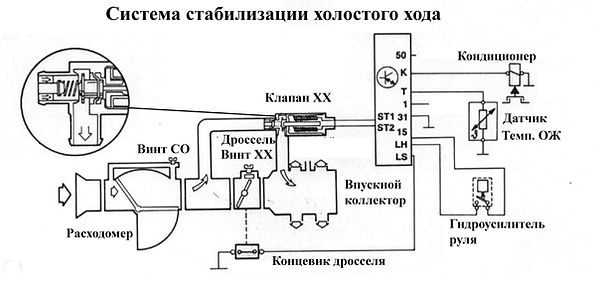

ДХХ, также называемый регулятором холостого хода, является одним из элементов впускной системы инжекторного двигателя внутреннего сгорания. Его назначение кроется в стабилизации оборотов холостого хода мотора.

Для работы ДВС необходимо тщательно сбалансированная смесь горючего и воздуха — только в этом случае может быть обеспечена стабильная работа мотора с выдачей оптимальной мощности. Именно при помощи РХХ обеспечивается регулировка подачи воздуха в камеры сгорания мотора, что способствует достижению оптимального соотношения пропорций в топливной смеси. Поскольку при холостом ходе дроссельная заслонка полностью закрыта, работа мотора в этом режиме осуществляется исключительно при помощи регулятора, и в случае его неисправности отличается нестабильностью.

При одновременном включении сразу нескольких потребителей электроэнергии (кондиционер плюс свет, аудиосистема, вентилятор охлаждения) возникает высокая нагрузка на генератор, передающееся непосредственно на ДВС. Датчик холостого хода помогает стабилизировать работу мотора при резком увеличении энергопотребления. Выполняется это путём увеличения подачи воздуха в цилиндры. Аналогичным способом поддерживаются высокие обороты при прогреве мотора.

Стоит отметить, что при неисправности датчика серьёзно нарушается качество топливно-воздушной смеси, приводящее к детонации либо невозможности воспламенения топлива в цилиндрах. Это существенно снижает мощность мотора, повышает расход топлива.

Как показала практика, подобные симптомы чаще всего наблюдаются на инжекторных автомобилях ВАЗ. Поэтому рассматривать основные проблемы и пути их решения на примере авто этой марки.

Виды неисправностей датчика холостого хода

Наиболее распространённые неисправности ВАЗовского датчика холостого хода следующие:

  1. потеря контакта либо неустойчивый контакт. Основная причина этого кроется в окислении разъёма либо попадании внутрь него влаги. Часто эта неисправность возникает периодически, что затрудняет диагностику;
  2. загрязнение штока, существенно затрудняющего его ход. Обычно это связано с несвоевременной заменой воздушного фильтра;
  3. выход из строя электродвигателя штока. Является одним из симптомов повышенного напряжения в бортовой сети. Или же свидетельствует о низком качестве используемого регулятора холостого хода, что тоже не редкость;
  4. подсос воздуха в связи с разрушением уплотнительного кольца датчика;
  5. износ штока. В этом случае может возникнуть зависание штока в одном положении, его самопроизвольное движение, что негативно отражается на качестве топливной смеси.

Наиболее характерная неисправность, встречающаяся не только на автомобилях ВАЗ, но и на большей части современных иномарок — загрязнение штока. Воздушный фильтр задерживает только крупные частицы пыли, и проникающие через него микроскопические пылинки со временем откладываются на дроссельной заслонке и штоке регулятора. Несвоевременная замена фильтра, использование так называемого «нулевика» и нарушение герметичности только приближают момент выхода регулятора из строя.

В турбированных моторах ещё одной причиной неисправности является износ турбины: при этой поломке масло попадает в воздушный патрубок, где загрязняет буквально всё — дроссельную заслонку, шток регулятора, сам ресивер, воздушные каналы и пр.

Одним из важных моментов в профилактике неполадок является регулярная чистка заслонки — она не только поможет предотвратить возможные поломки регулятора, но и стабилизирует работу двигателя, его отклик на нажатие педали газа. В качестве средства для промывки рекомендуется применять стандартный очиститель карбюратора.

Важно знать, что при критическом загрязнении штока датчика создаётся повышенная нагрузка на электродвигатель, которая может привести к выходу его из строя. Также на некоторых моделях ЭБУ замечена довольна слабая защита от повышенного потребления, что становится причиной перегорания резистора блока электронного управления. Несмотря на относительно невысокую стоимость самого резистора, восстановление блока является весьма дорогостоящей процедурой, тем более что для определения этой неисправности необходимо проведение диагностики с использованием специального оборудования.

Диагностика датчика и порядок замены

Основные признаки неисправности датчика холостого хода следующие:

  • неустойчивые обороты ХХ мотора;
  • повышение или понижение оборотов без видимых причин на прогретом двигателе;
  • самопроизвольная остановка двигателя;
  • низкие обороты мотора при прогреве;
  • резкое снижение оборотов при включении энергопотребителей.

При их обнаружении необходимо приступить к процессу диагностики регулятора.

Делается это следующим образом:

  1. Автомобиль устанавливается на ровную поверхность.
  2. Откручивается 2 болта крепления регулятора, затем он вытаскивается. Все операции необходимо проводить при выключенном зажигании.
  3. Затем следует визуально осмотреть шток на наличие загрязнений, мешающих его свободному движению.
  4. Если таковых не оказалось, то можно включить зажигание и подключить датчик к разъёму — на исправном регуляторе игла заметно сдвигается.

Если под рукой есть мультиметр, то можно провести более точную диагностику. Для этого сперва необходимо замерить поступающее к датчику напряжение — для регулятора холостого хода ВАЗ 2114 оно должно составлять порядка 20 Вольт. При отсутствии напряжения необходимо проверить контракты либо блок ЭБУ, превышении или снижении номинала — состояние электрооборудования авто. Замер сопротивления обмотки на датчике должен показывать значение в пределах 53 Ом.

Замена регулятора осуществляется довольно просто:

  1. Отключается разъём.
  2. Откручиваются болты крепления.
  3. Удаляется неисправный датчик и на его место устанавливается новый.
  4. Закручиваются болты.
  5. Устанавливается контактная фишка.

Внимание!
Все работы необходимо проводить при отключённом зажигании.

После монтажа датчика необходимо выполнить его калибровку. Для этого нужно включить на 5–10 минут зажигание, запустить ДВС и дать ему поработать около минуты на холостом ходу, после чего заглушить. При повторном запуске мотора датчик уже откалибруется самостоятельно.

Следует учитывать, что восстанавливать работоспособность неисправного датчика не имеет смысла — он может повторно выйти из строя в любой момент, а стоимость новой детали, даже для иномарок, невысока.

С помощью сервиса Uremont.com вы сможете провести диагностику и отремонтировать свой автомобиль на ваших условиях. Просто создайте заявку и выберете подходящую для вас СТО. Ремонт с нами — это быстро, выгодно, надёжно.

Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Регулятор холостого хода ВАЗ 2114 – принцип работы + Видео » АвтоНоватор

РХХ – регулятор холостого хода ВАЗ 2114, который также нередко называют датчиком, выполняет функции по регулированию в автоматическом режиме и стабилизации холостого хода.

Общая информация о регуляторе

Описываемый датчик холостого хода представляет собой один из ключевых компонентов двигателя автомобиля, который обеспечивает вместе с другими устройствами бесперебойное и слаженное функционирование всего «организма» транспортного средства.

Располагается РХХ на дроссельном узле, а точнее – на его корпусе.

Регулятор холостого хода ВАЗ 2114 – принцип работы

Находящийся на РХХ шток при включении водителем зажигания автомобиля выдвигается на всю свою длину, а затем упирается в калибровочное специальное отверстие, которое располагается в дроссельном патрубке. После того, как регулятор отметит определенное число шагов, он возвращает в начальное положение клапан.

Если двигатель машины прогрет, датчик на начало регулировки расположен на отметке примерно в 40 шагов. Объем воздуха при снижении либо повышении количества шагов постоянно меняется:

  • они уменьшаются, если шток втягивается;
  • они увеличиваются, когда шток вытягивается.

Показатель хода штока на ВАЗ 2114 равняется 250 шагам.

Заданный объем воздуха поступает в ДВС, что дает возможность качественно контролировать ХХ. Воздух, попадая в двигатель, изучается ДМРВ (датчиком расхода). А затем на основании этого анализа контроллер ДМРВ направляет через топливные форсунки требуемый объем топлива. Другой датчик, задача которого заключается в регулировке положения коленвала, отслеживает обороты мотора и контролирует функционирование РХХ.

Симптомы неисправности РХХ

Бортовой компьютер автомобиля не может просигнализировать водителю о том, что регулятор холостого хода ВАЗ 2114 вышел из строя, так как он не снабжен устройством самостоятельной диагностики. Поэтому опытные автомобилисты обращают внимание на поведение своей машины, которое подсказывает им о неприятностях с РХХ.

Признаками неисправности регулятора являются следующие симптомы:

  • обороты ХХ «плавают»;
  • на холостом ходу и при снятии на коробке передачи двигатель может заглохнуть;
  • нет высоких оборотов при запуске мотора в холодном состоянии.

При наличии озвученных явлений необходимо осуществить анализ РХХ по схеме, приведенной далее.

Проверка работоспособности датчика

Чтобы проанализировать РХХ, его нужно отсоединить от колодки проводов, после чего убедиться в наличии на устройстве напряжения.

Операция выполняется стандартным вольтметром. Схема ее проведения такова:

  • зажигание отключается;
  • замеряется напряжение.

В тех случаях, когда напряжения нет, следует полностью проверить всю электроцепь и ЭБУ. Если напряжение находится в районе 12 В, виноват не датчик. Вероятнее всего АКБ потеряла заряд. После этого следует включить зажигание и подсоединить к регулятору колодку с питанием.

РХХ находится в неисправном состоянии, если при этом не происходит выдвижения его иглы. Убедившись в поломке регулятора, можно приступать к его замене.
