V6, рядная четвёрка, оппозит? Сравнение конструкции двигателей

«Линейка двигателей представлена рядным 4-цилиндровым агрегатом объёмом 2,5 л и 3,5-литровым V6», — гласит рекламный проспект какой-нибудь Toyota Camry. А чем отличаются эти моторы, кроме количества «кубиков» и лошадиных сил? Почему в «Безумном Максе» молились богу V8, и что особенного в «оппозитниках» Subaru? Просто о сложном: разбираем на пальцах особенности автомобильных двигателей.

Компоновка. Продольно или поперечно

Прежде чем говорить о конструкции двигателей, нужно упомянуть о компоновке автомобиля — ведь именно она во многом определяет, какой мотор будет установлен под капотом. Хотя не всегда под капотом: существуют автомобили (в основном спортивные) со средне- и заднемоторной компоновкой, но у большинства гражданских машин двигатель всё-таки находится впереди. О них и поговорим.

Продольное расположение двигателя

Мотор может располагаться в машине продольно или поперечно. Первую схему называют классической, она характерна для автомобилей с задними приводом (или полным, но на основе заднего). Продольная схема почти не накладывает ограничений на размеры силовой установки, как и трансмиссии — коробка передач может быть огромной, с большим запасом прочности, и заканчиваться хоть в центре машины. Такая компоновка характерна для больших автомобилей с мощными двигателями и КПП: грузовиков, внедорожников, премиальных седанов. Хотя раньше так были устроены почти все машины — взять ту же классическую линейку «Жигулей». Но с массовым внедрением переднего привода понадобилась иная, более компактная компоновка.

Поперечное расположение двигателя

Для переднего привода необходимо устанавливать двигатель не продольно, а поперечно — вместе с коробкой передач он должен разместиться под капотом между лонжеронами. Ограниченное пространство требует компактности как от трансмиссии, так и от самого мотора, поэтому далеко не все силовые установки подходят для поперечной схемы. Такая компоновка характерна как для переднеприводных машин, так и для полноприводных, система 4WD которых имеет переднеприводные корни — а это почти все современные кроссоверы.

Разобравшись в особенностях компоновок, можно переходить к самим двигателям.

Рядные двигатели

Классический двигатель внутреннего сгорания — рядный, где все цилиндры расположены в один ряд. В литературе такая конструкция обозначается буквой I или R (от английского Row или немецкого Reihe— ряд), а цифра, стоящая рядом, указывает на число цилиндров (R3, R4, R5, R6). Хотя в жизни обозначение «R» встречается редко — автопроизводители не стремятся отдельно выделять «рядность» мотора, считая такую схему обыденной. Вы никогда не встретите шильдик R6 на крышке багажника, в отличие от V6 — хотя рядная «шестёрка» во многом превосходит V-образную. Но об этом ниже.

Рядный 4-цилиндровый двигатель (R4) — самый распространённый в мире, поскольку попадает в наиболее ходовой диапазон рабочего объёма: от 1 до 3 литров. Есть и более объёмные представители: например, тойотовский турбодизель 15B с кубатурой 4,1 л, который ставят на Mega Cruiser, грузовик Dyna и другие модели. Обратный пример — рядный моторчик Subaru EN07 (модели R1, R2, Pleo) объёмом всего 658 «кубиков». Но это всё-таки исключения: оптимальным объёмом одного цилиндра мотористы считают 0,3–0,7 л. Соответственно, большинство 4-цилиндровых двигателей имеют рабочий объём от 1,2 до 2,8 л.

Ещё одна причина популярности рядной «четвёрки» — её относительная компактность. Мотор R4 можно установить почти на любой автомобиль как продольно, так и поперечно. Чего не скажешь о рядной «шестёрке» R6 — дополнительные 2 цилиндра существенно увеличивают длину агрегата. Установить такой двигатель поперечно инженерам удавалось в единичных случаях (Volvo S80 и XC90, Chevrolet Epica) в паре с компактной коробкой передач. В основном моторы R6 устанавливают продольно.

6 цилиндров в ряд (Straight-6) является одной из лучших конструкций двигателя — такая схема полностью сбалансирована и лишена вибраций, отличается плавной работой и эластичностью. Моторы R6 традиционно применяли немецкие производители (BMW, Mercedes-Benz), а также японские: Nissan (серии RB25/RB26, TB45/TB48, дизель TD42), Toyota (серии M, 1G, 1JZ/2JZ, дизели 1HZ/1HD). К сожалению, почти все эти двигатели в настоящий момент вытеснены более универсальными моторами V6.

У рядной «восьмёрки» проблем из-за исполинских размеров ещё больше. Моторы R8 встречались на американских машинах середины прошлого века, советских лимузинах ЗИС-101 и ЗИС-110. Сегодня такие двигатели работают только на судах и тепловозах, а на автомобилях их полностью вытеснили моторы V8.

Рядные двигатели с нечётным числом цилиндров также встречаются (R3, R5). В большинстве случаев они созданы на базе рядной «четвёрки», которой добавили или отняли один цилиндр. Существуют и двухцилиндровые автомобили (Fiat 500, отечественная «Ока»), но в основном моторы R2, как и двигатели с 1 цилиндром, применяются на мотоциклах.

V-образные двигатели

Очевидно, что главная проблема рядного мотора с 6 и более цилиндрами — чрезмерная длина. Как сделать его компактнее? «Распилить», расположив цилиндры в виде латинской буквы V (отсюда и обозначение).

V-образные моторы заметно сложнее рядных: у них две головки блока цилиндров (каждая со своей прокладкой, распредвалами, коллекторами), причудливее схема привода ГРМ. А ещё «вэшки» вибрируют: V8 чуть меньше, V6 и V10 — сильнее. И лишь грозный V12 уравновешен полностью, как и R6 — по сути, он и представляет собой две рядных «шестёрки», соединённых вместе. Но встретить V12 можно только на люксовых машинах и суперкарах.

Основа популярности мотора V6 — его универсальность: он достаточно компактен, поэтому может быть установлен как продольно, так и поперечно. Та же Toyota перестала ставить рядные двигатели серии JZ на свои большие седаны (Mark II, Crown и их производные), перейдя на V-образную серию GR, которую можно встретить на доброй половине модельного ряда: от переднеприводных Camry до внедорожников Land Cruiser Prado. Выпускать универсальные двигатели намного выгоднее, чем специфичные.

Балансировка мотора V6 вызывает определённые сложности у инженеров из-за блуждающих в нём моментов от сил инерции поршней и центробежных сил — чаще всего приходится использовать балансировочные валы, что дополнительно усложняет и без того не самую простую конструкцию двигателя. Угол развала цилиндров у V-образных моторов может быть разным: обычно это 45, 60, 65 или 90 градусов — оптимальные значения с точки зрения вибраций.

Рядно-смещённые двигатели VR и W

Компромиссом между рядной и V-образной схемой стала рядно-смещённая компоновка (VR). Такие моторы активно применяет концерн Volkswagen. VR представляет собой V-образный мотор с экстремально малым углом развала цилиндров (10–20°), что позволяет накрыть их общей головкой блока, как у рядного мотора.

Плюсы такого решения — отказ от второй головки (а значит упрощение и удешевление конструкции) и компактные размеры. Минусы — чудовищные вибрации: чтобы хоть как-то сбалансировать рядно-смещённый мотор, приходится значительно утяжелять коленчатый вал и маховик, применять балансировочные валы, особые подушки двигателя и другие технические решения. Из-за этого схема VR не получила распространения у других автопроизводителей, став фирменной чертой автомобилей VAG.

Volkswagen же активно развивал своё «дитя», придумав W-образный двигатель — V-образный мотор из двух блоков VR на одном коленвале. Такие силовые агрегаты встречаются на флагманах VW, Audi и Bentley.

Оппозитные двигатели («боксёры»)

Оппозитный двигатель иногда называют V-образным с углом развала 180°, но это не совсем верно. В V-образной схеме поршни двигаются синхронно, в то время как в оппозитной — зеркально, словно боксируя друг с другом. Из-за этого оппозитные двигатели называют «боксёрами» (Boxer), обозначая буквой B: B2, B4, B6, B8. Хотя свой 6-цилиндровый «боксёр» EZ30 Subaru называет H6.

Самый популярный оппозитный двигатель стоял на легендарном «Жуке» Volkswagen Old Beetle (Käfer), которых за полвека выпустили 21,5 млн штук. В современных машинах «боксёры» используют только Porsche и Subaru, хотя в мототехнике они широко представлены на моделях BMW и «Уралах».

Плоский горизонтальный «боксёр» — весьма широкий двигатель, что не позволяет записать ему в преимущества компактность. В чём же плюсы такой компоновки? Во-первых, в низком центре тяжести (мотор находится очень близко к земле), что даёт лучшую устойчивость и управляемость автомобиля. Во-вторых, коленвал таких двигателей намного короче, легче и прочнее, по сравнению с рядной схемой. Да и вибрирует оппозитная «четвёрка» меньше, чем рядная, поскольку зеркальное движение поршней взаимно компенсирует их силы инерции. А оппозитная «шестёрка» B6/H6 вообще полностью уравновешена, как и рядная.

Характерные минусы «боксёров»: две головки блока (что для мотора с 4 цилиндрами явно избыточно), затруднённое облуживание и переусложнённая конструкция. А их ключевое преимущество в виде низкого центра тяжести играет роль в автоспорте, но не при повседневной городской езде — обычный водитель вряд ли заметит разницу между «рядником» и «боксёром».

Вибрации и балансировка двигателей

Что водитель чувствует сразу, так это вибрации двигателя — они ухудшают комфорт и могут весьма серьёзно досаждать пассажирам. Помимо этого, вибрации снижают надёжность техники, поэтому инженеры тщательно балансируют моторы. В ход идут противовесы на коленвалах, двухмассовые маховики, продвинутые опоры двигателя, балансировочные валы… Но главное — изначально выбрать удачную конструкцию мотора.

В основном двигатель вибрирует от инерции поршней, совершающих возвратно-поступательные движения. Вспомните, как кивают головой пассажиры при резких разгонах и торможениях — примерно так же ведут себя поршни в конце каждого рабочего такта. В одних двигателях силы инерции и моменты от них взаимно компенсируются, в других остаются свободными, вызывая вибрацию.

Как видно из таблицы, в рядной «четвёрке» остаётся свободной сила инерции второго порядка — не столь неприятная, как первого порядка, но тоже чувствительная. Характерная дрожь мотора в определённых режимах работы — её «заслуга». В оппозитной «четвёрке» эта сила скомпенсирована, но остаётся свободный момент от неё, стремящийся повернуть двигатель вокруг вертикальной оси. Хотя его воздействие почти незаметно для водителя.

У двигателя V6 свободных моментов множество, поэтому в нём приходится применять балансировочные валы. Кстати, трёх- и пятицилиндровые рядные моторы идентичны V6 в уравновешенности, несмотря на нечётное количество цилиндров.

Худшие с точки зрения разгула свободных сил и вибраций — одно- и двухцилиндровые моторы, а также детища Volkswagen: двигатели VR5 и VR6. А лучшие, самые уравновешенные двигатели — рядные и оппозитные «шестёрки». Ну и роскошный V12, конечно.

Какой двигатель лучше

Сравнение двигателей — непростая задача, ведь у каждого автомобилиста свои требования и критерии выбора. Одним важнее надёжность и простота обслуживания, другим нужна максимальная мощность, а третьи смотрят прежде всего на расход топлива. Идеальный мотор должен совмещать все эти преимущества — быть простым и надёжным, мощным и экономичным. Но чаще всего инженерам приходится идти на компромиссы. Хороший пример сложности прямого сравнения моторов — международный конкурс «Двигатель года» (Engine of the Year), лауреаты которого являются произведением инженерного искусства, но не всегда отвечают запросам реальных автомобилистов.

Удачным получится двигатель, или не очень, определяет множество факторов: общая продуманность конструкции и степень форсировки (количество лошадиных сил на рабочий объём), применённые технические решения и экологические рамки. Но при прочих равных можно сделать общие выводы по компоновке мотора. Так, рядная «четвёрка» — базовый и самый простой двигатель большинства автомобилей, который должен быть экономичным и недорогим (конечно, бывают и исключения). Трёхцилиндровый «рядник» — бюджетный вариант для малолитражек, но он не так плох, как многие считают. V6 — агрегат более сложный и дорогой в обслуживании, хотя малофорсированные «вэшки» вполне могут быть «рабочими лошадками». V8 — показатель премиума и единственная возможность разместить сразу 8 цилиндров под капотом современного автомобиля. Рядная «шестёрка» — самая сбалансированная, простая и заслуженно любимая многими компоновка, которая встречается всё реже и реже. «Боксёры» B4 и B6 — специфичные двигатели, которые, безусловно, имеют свои плюсы и армию фанатов. Ну а с автомобильной экзотикой вроде V4, VR5 или VR6 лучше иметь дело, пока она на гарантии…

Оппозитный двигатель: типы, устройство и принцип работы

За всю историю производства автомобилей было разработано много разновидностей моторов, которые должны были приводить в движение машину. На сегодняшний день большинству автолюбителей знакомы только два типа моторов – электрический и двигатель внутреннего сгорания.

Однако среди модификаций, работающих на основе воспламенения топливно-воздушной смеси, есть много разновидностей. Одна их таких модификаций называется оппозитный двигатель. Рассмотрим, в чем его особенность, какие типы данной конфигурации бывают, а также в чем их плюсы и минусы.

Что такое оппозитный двигатель

Многие считают, что это разновидность V-образных конструкцией, но с большим развалом головок. На самом деле это совсем другой тип ДВС. Благодаря такой конструкции мотор имеет минимальную высоту.

В обзорах нередко такие силовые агрегаты называются боксером. Это указывает на особенность работы поршневой группы – они будто боксируют грушу с разных сторон (перемещаются навстречу друг другу).

Первый рабочий оппозитный мотор появился в 1938г. Его создали инженеры компании VW. Это была 4-цилиндровая 2-литровая модификация. Максимум, которого мог достичь агрегат, составлял 150 л. с.

Благодаря особенной форме мотор используют в танках, некоторых спорткарах, мотоциклах и автобусах.

На самом деле мотор V-образной формы и оппозитник не имеют ничего общего. Они отличаются принципом работы.

Принцип работы оппозитного двигателя и его устройство

В стандартном ДВС поршень двигается вверх и вниз, достигая ВМТ и НМТ. Чтобы достичь плавности вращения коленвала, поршни должны срабатывать поочередно с определенным смещением времени срабатывания тактов.

В оппозитном моторе плавность достигается тем, что пара поршней всегда работает синхронно либо в противоположные стороны, либо максимально приближаясь друг к другу.

Среди данных типов моторов самыми распространенными являются четырех- и шестицилиндровые, но встречаются и модификации на 8 и 12 цилиндров (спортивные версии).

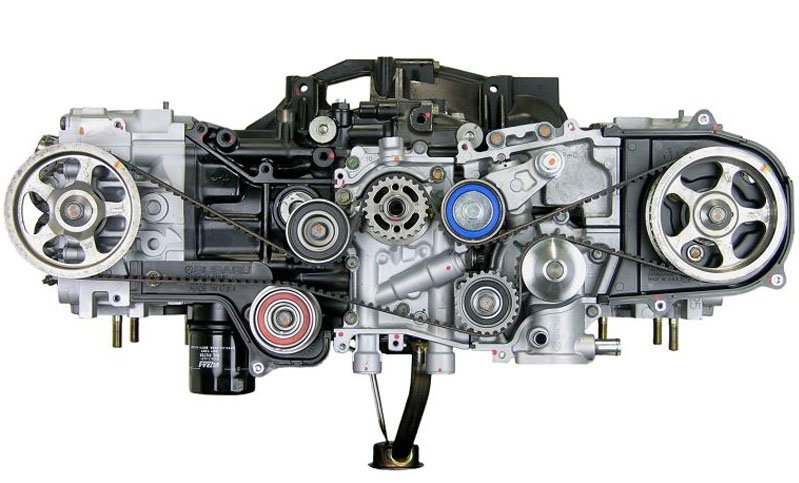

В таких моторах имеется два газораспределительных механизма, но они синхронизированы одним приводным ремнем (или цепью, в зависимости от модели). Оппозитники могут работать, как на дизтопливе, так и на бензине (принцип зажигания смеси отличается так же, как в обычных моторах).

Основные типы оппозитных двигателей

На сегодняшний день такие компании, как Porsche, Subaru и BMW нередко используют в своих автомобилях данный тип двигателей. Инженерами было разработано несколько модификаций:

  • Боксер;
  • ОРОС;
  • 5ТДФ.

Каждый из типов появился в результате улучшений предыдущих версий.

Боксер

Особенностью такой модификации является центральное расположение кривошипно-шатунного механизма. Это позволяет равномерно распределить массу двигателя, что максимально снижает вибрации в результате работы агрегата.

Чтобы увеличить отдачу от такого мотора, производитель оснащает его турбинным нагнетателем. Этот элемент повышает мощность ДВС на 30% по сравнению с атмосферными аналогами.

Самые эффективные модели имеют шесть цилиндров, однако встречаются и спортивные версии на 12 цилиндров. 6-цилиндровая модификация – самая распространенная среди аналогичных плоских двигателей.

ОРОС

Этот тип ДВС относится к категории двухтактных моторов. Особенностью этой модификации заключается в несколько иная работа поршневой группы. В одном цилиндре расположены два поршня.

В то время как один выполняет такт впуска, другой удаляет отработанные газы и проветривает камеру цилиндра. В таких двигателях нет ГБЦ, а также системы газораспределения.

Благодаря такой конструкции моторы этой модификации почти в половину легче аналогичных ДВС. В них поршни имеют небольшой ход, что снижает потери мощности на трении, а также повышает выносливость силового агрегата.

Так как в силовой установке почти на 50% меньше деталей, то она намного легче, чем четырехтактная модификация. Благодаря этому автомобиль немного легче, что сказывается на динамичных характеристиках.

5ТДФ

Такие моторы устанавливаются в спецтехнику. Основная сфера применения – военная промышленность. Их устанавливают в танки.

Данные ДВС имеют два коленвала, расположенные по разные стороны конструкции. Два поршня помещены в одном цилиндре. У них одна общая рабочая камера, в которой воспламеняется воздушно-топливная смесь.

Воздух поступает в цилиндр благодаря турбонаддуву, как и в случае с ОРОС. Такие моторы низкооборотные, но очень мощные. На 2000 об/мин. агрегат выдает целых 700 л.с. Одним из недостатков таких модификаций – достаточно большой объем (в некоторых моделях он достигает 13 литров).

Плюсы оппозитного двигателя

Последние разработки оппозитных моторов позволили повысить их выносливость и надежность. У плоской конструкции силовых агрегатов есть много положительных сторон:

  • Центр тяжести находится ниже, чем в классических моторах, что повышает устойчивость авто на виражах;
  • Правильная эксплуатация и своевременное обслуживание увеличивает интервал между капитальным ремонтом до 1 млн. км. пробега (по сравнению с привычными двигателями). Но хозяева бывают разными, поэтому ресурс может быть еще больше;
  • Так как возвратно-поступательные движения, происходящие с одной стороны ДВС, компенсируют нагрузки идентичным процессом с противоположной, шум и вибрации в них снижены до минимума;
  • Оппозитные моторы всегда отличались большой надежностью;
  • Плоская конструкция при прямом ударе во время ДТП уходит под салон авто, что снижает риск получения серьезных травм.

Минусы оппозитного двигателя

Это достаточно редкая разработка – все автомобили среднего класса оснащаются привычными моторами с вертикальной конструкцией. Из-за особенностей конструкции они дороже в обслуживании.

Помимо дорогого обслуживания у оппозитников есть еще несколько недостатков, но большинство из этих факторов относительные:

  • Из-за особенности конструкции плоский мотор может расходовать больше масла. Однако, смотря с чем сравнивать. Есть рядные двигатели, которые настолько «прожорливые», что лучше рассмотреть компактный, но более дорогостоящий вариант;
  • Трудности с обслуживанием обусловлены малым количеством профессионалов, разбирающихся в таких моторах. Некоторые утверждают, что оппозитные моторы очень неудобные в обслуживании. В некоторых случаях это действительно так – мотор нужно снимать, чтобы заменить свечи и т.д. Но это зависит от модели;
  • Так как подобные моторы встречаются реже, то и запчасти на них можно приобрести под заказ, а их стоимость будет выше стандартных аналогов;
  • Мало специалистов и станций техобслуживания, которые готовы взяться за ремонт данного агрегата.

Сложности при ремонте и обслуживании оппозитного двигателя

Как уже было сказано, один из минусов плоских двигателей – сложности в ремонте и обслуживании. Однако это касается не всех оппозитников. Больше сложностей с шестицилиндровыми модификациями. Что касается 2-х и 4-цилиндровых аналогов, то сложности касаются только особенностей конструкции (свечи чаще находятся в труднодоступном месте, нередко для их замены нужно вынимать весь мотор).

Если владелец авто с оппозитным двигателем – новичок, то в любом случае для обслуживания следует обратиться в сервисный центр. При неправильных манипуляциях можно легко нарушить настройки газораспределительного механизма.

Еще одной особенностью обслуживания таких моторов является обязательная процедура раскоксовки цилиндров, поршней и клапанов. При отсутствии на этих элементах нагара можно увеличить срок службы ДВС. Лучше всего эту операцию выполнить осенью, чтобы мотор легче работал в зимний период.

Что касается серьезного ремонта, то самым большим минусом является крайне высокая стоимость «капиталки». Она настолько высока, что проще купить новый (или б/у, но с достаточным запасом рабочего ресурса) мотор, чем ремонтировать вышедший из строя.

Учитывая перечисленные особенности оппозитного двигателя, у тех, кто оказался перед выбором: стоит покупать машину с таким мотором или нет, теперь больше информации, чтобы определить, в чем придется пойти на компромисс. А в случае с оппозитниками единственный компромисс – это финансовый вопрос.

Вопросы и ответы:

Чем хорош оппозитный двигатель? У такого агрегата низкий центр тяжести (добавляет устойчивости машине), меньше вибраций (поршни уравновешивают друг друга), а также обладает огромным рабочим ресурсом (миллионник).

Кто использует оппозитные двигатели? В современных моделях оппозитник устанавливают Subaru и Porsche. В более старых автомобилях такой двигатель можно было встретить в Citroen, Alfa Romeo, Chevrolet, Lancia и др.
