Для чего нужен лямбда-зонд и как его отремонтировать?

В любой современной машине имеется лямбда-зонд и многие водители не придают ему (и выходу его из строя) значения, а зря. И дело даже не в чистоте воздуха, который от роста количества автомобилей не становится чище, а в том, что без лябда-зонда, двигатель автомобиля уже не работает как надо, и уже не экономичен. Поэтому очень важно при выходе из строя лямбда-зонда, уметь восстановить его как можно раньше. Как это сделать самому, мы и разберёмся в этой статье.

Нормы токсичности выхлопа автомобилей с каждым годом стремительно ужесточаются (особенно в европейских странах), и конструкторы постоянно под это подстраивают двигатели современных автомобилей (под экономичность и чистый выхлоп). От этого теряется часть мощности и усложняется двигатель. А делать выхлоп максимально чистым, каталитический нейтрализатор может только при соблюдении ряда условий. И одно из них — это соотношение топливной смеси, когда на каждую часть бензина приходится 14,7 части воздуха (на карбюраторных машинах немного другое соотношение).

У хорошо настроенного исправного двигателя впрыскового автомобиля, расход бензина зависит в основном от длительности импульсов форсунок. Эту длительность (время в открытом состоянии) задаёт электронный блок управления двигателем, так называемая «эфишка», название у ремонтников появилось от заглавных букв блока — EFI. Когда двигатель впрысковой машины запущен и работает, блок управления считывает необходимую информацию с датчиков, затем обрабатывает её, и исходя из этих показателей открывает форсунки. Но определить точное количество впрыснутого топлива не просто — инжекторы засоряются, может поменяться давление топлива в магистрали или плотность воздуха и много чего ещё. Поэтому для очень точной работы системы и чёткой работы мотора, электронному мозгу (блоку управления) нужна обратная связь. То есть просто необходимо знать, как прошло сгорание топлива в цилиндрах мотора. Вот за эту важную информацию и отвечает лямбда-зонд или как его ещё называют — датчик кислорода.

И если сигнал на нём слабый, то в выхлопных газах машины переизбыток кислорода, это значит, что топливо-воздушная смесь бедная. От этого блок управления моментально увеличит время открытия форсунок и этим естественно обогатит смесь до нужного соотношения. Ну и наоборот, при чрезмерно богатой топливо-воздушной смеси, время открытия форсунок снизится. Так работает исправная система впрыска современных машин, то есть состав топливо-воздушной смеси в работающем моторе корректируется каждую долю секунды.

Более того, на многих современных автомобилях и мотоциклах, на заводе устанавливают несколько лямбда-датчиков (в выпускном коллекторе каждого цилиндра). В этом случае, электронный мозг системы впрыска не просто изменяет длительность открытия всех форсунок, но и контролирует состав горючей смеси в каждом цилиндре отдельно. К тому же блок управления следит за состоянием каталитического нейтрализатора или катализаторов, так как их тоже бывает несколько. Таким образом, на многих современных автомобилях, может быть установлено более десятка лямбда-зондов (чем больше цилиндров в моторе, тем лямбда-датчиков больше). И выходят из строя они примерно одновременно. Но переживать по этому поводу небогатому автовладельцу не стоит, так как на большинстве рядовых и не новых иномарок, которыми пользуется у нас в стране рядовой водитель, лямбда-зонд всего один.

Из-за чего может выйти из строя лямбда-зонд, стоимостью в 200 -300 долларов, за считаные километры. Это и изношенные поршневые кольца (а тем более поршневая группа), изношенные сальники клапанов и их направляющие, этилированный или некачественный бензин, а так же всевозможные непроверенные составы из бутылочек с яркими этикетками, которые водители-чайники так любят заливать в бензобак своей машины. От этих неблагоприятных факторов, уровень сигнала с лямбда-зонда снижается с каждым пройденным километром, а электронный блок решает, что смесь обедняется и соответственно обогащает её (как мы уже знаем, увеличивая длительность импульса открытия форсунок). От этого расход топлива стремительно растёт, а катализатор постепенно забивается.

Многие Кулибины (в кавычках) с толкнувшись с острой проблемой неуёмного аппетита двигателя, догадываются, что виноват датчик кислорода, ну и поступают весьма просто (зачем им думать) : сдёргивают с датчика провод. И теперь сигнала с датчика естественно нет вообще!!! Электронный блок управления «видит», что датчик якобы вышел из строя, зажигает лампочку на панели приборов (Check — но не на всех моделях) и подключает обходную программу. Отмечу особо (особенно для Кулибиных), что основная функция (задача) этой программы, несмотря ни на что, даже на большой расход топлива, помочь автомобилю добраться до ремонтного сервиса. При попытке сымитировать сигнал от датчика, электронный мозг обнаружит, что сигнал с датчика не меняется со временем, и тоже решит, что он вышел из строя, и естественно включит обходную программу. Произойдёт то же самое, как и с обрывом проводов. Теперь держите бумажник всегда наготове, так как вам потребуется для каждой поездки довольно много бензина.

Любой водитель в такой ситуации, задастся вполне естественным вопросом: что же делать, если расход бензина резко повысился? Для начала, если у вас нет своего газоанализатора, съездить в автосервис и замерить уровень СО (во всех режимах работы мотора). И если уровень укладывается в нормы именно вашей машины, а не ГОСТа (для впрысковых машин технические требования ГОСТа по СО не очень то подходят), то мотор вашего автомобиля в перерасходе топлива невиновен. Ищите другие причины, например расход топлива может повысится, если заклинены тормозные колодки, или вы просто ездите на недостаточно накачанных шинах. Многие водители довольно резко стартуют с каждого светофора, а потом удивляются, почему их автомобиль так прожорлив.

Но часто, поездка за замером СО не нужна, так как и так видно всё, как говорится невооружённым глазом. Например если холодный двигатель неустойчиво работает на холостом ходу, постоянно пытаясь заглохнуть, свечи чёрного цвета, но прогревшись мотор начинает работать нормально, то виноват в большинстве случаев наш пресловутый лямбда-зонд. Прогреваясь, он начинает работать нормально. Реже, но всё же могут быть и другие причины описанной неисправности двигателя. И убедиться в чём дело (в датчике или в чем то другом) можно только проверив сам лямбда-зонд. А для этого необходимы специальные приборы, так как сигнал с датчика слишком слаб, и измерить его обычным тестером невозможно. Как проверить работоспособность других датчиков впрысковой машины, причём с помощью обыкновенного тестера, я уже писал и почитать об этом весьма желательно вот в этой статье.

В развитых странах обеспеченные водители поступают очень просто: покупают новый лямбда-зонд, а это как я уже говорил примерно в пределах трёхсот долларов, и выкинув старый, устанавливают на его место новый. У наших отечественных водителей, особенно не богатых, имеются как всегда другие пути решения распространённой проблемы. Например можно приобрести датчик подешевле (от другого автомобиля, например от отечественного). Ведь устройство всех лямбда-зондов одинаковое, и один от другого может отличаться только посадочными размерами да ещё и электро-разъёмом. Главное при покупке учесть посадочный размер (что бы был одинаковый), а электро-разъём можно переделать (продаётся великое множество различных клемм и колодок).

Многие покупают на разборке оригинальный (родной) датчик, но бэушный, что делать не советую, так как неизвестно сколько времени он проработал на машине доноре, и в любой момент он может выйти из строя.

Но есть всё таки способ, как оживить ваш родной, но неисправный лямбда-зонд. И описать этот способ для меня (ну и естественно для вас) на этом блоге просто необходимо, так как блог рассчитан на людей, которые …. . Впрочем чего это я, на кого рассчитан этот блог, можно прочитать на страничке «обо мне». Не будем отвлекаться, а идём дальше.

Во многих крупных городах, технология восстановления лямбда-зонда уже давно отработана и не отличается сложностью. Ведь чтобы вернуть работоспособность датчика, достаточно подержать его всего десять минут в ортофосфорной кислоте (она входит в состав преобразователя ржавчины) при обычной комнатной температуре, а затем хорошенько промыть его водой с мягкой колонковой кисточкой и можно устанавливать его на место — он снова готов к работе. Естественно сигнал восстановится не сразу, а через час или полтора работы мотора (электронному мозгу надо адаптироваться).

Для более тщательной промывки, лямбда-зонд нужно будет вскрыть. Аккуратно (через алюминиевую фольгу) зажав датчик в патрон токарного станка, тонким резцом срезаем у самого основания защитный колпачок (с отверстиями). Далее уже оголённый датчик, который представляет собой керамический стержень (на стержень напыленны платиновые полоски, отсюда его немалая цена) окунаем на 10 минут в кислоту. Ортофосфорная кислота разрушает свинцовую плёнку и нагар на поверхности керамического стержня. Как я уже говорил, держим его в кислоте не более 10 минут, так как если передержать, то могут испортиться токопроводящие платиновые электроды. По этой же причине ни в коем случае нельзя зачищать стержень наждачной бумагой или надфилем. Далее, когда кислота очистит стержень от токопроводящей плёнки, остаётся промыть его в воде и вернуть на место колпачок. Теперь аккуратно капнув аргоновой сваркой, закрепляем колпачок на своём родном месте.

Есть ещё более сложный способ, который недоступен обычному автомобилисту, и я его опишу лишь для общего развития. Ну и для того — вдруг он появится в автосервисе вашего города, и кто-то захочет им воспользоваться, так как он очень эффективен и его можно использовать многократно. Его удалось разработать учёным из дальневосточного РАН отделения. Суть его известна из физики — плотность тока в различных газах определяется концентрацией ионов, величиной их заряда, а так же из подвижностью. А в отработанных газах автомобиля ионы образуются от повышения температуры. И если температура, а от неё и подвижность ионов известны (напряжённость поля тоже известна, так как на неё подаётся 1 вольт), то выходные характеристики зависят только от концентрации ионов. Их измеряют частотомером и осциллографом. Затем на ультрозвуковом стенде в эмульсионном моющем растворе проводят отчистку загрязнённых электродов. При этом возможен электролиз вязких металлов осевших на поверхности (например свинца). При очистке учитывается материал стержня (металлокерамика или фарфор) с напылением металлов, таких как платина, цирконий, барий и др. В итоге восстановленный лямбда-зонд испытывают специальными приборами и устанавливают на машину. И самое главное, как я уже говорил, операцию восстановления можно проводить многократно.

Это ещё раз подтверждает, что наши учёные на много превосходят забугорных, для которых основная идея — это как что-то разработать, а вот как восстановить какую то деталь, им с нашими не сравниться.

Как выбрать лямбда-зонд | Новости автомира

О том, что такое кислородный датчик или лямбда-зонд водитель неожиданно для себя узнает тогда, когда его машина вдруг перестает хорошо разгоняться, тяга мотора падает, а аппетит ДВС заметно возрастает. В то же время показания газоанализатора фиксируют повышенное значение угарного газа (СО) в отработанных газах. Справедливости ради нужно отметить, что подобная ситуация возникает при пробеге автомобиля, составляющем более 100 000 км. Это значит, что, скорее всего, неисправен лямбда-зонд, и нужно поспешить в автосервис.

Всякая сложная система, каковой и является автомобиль, требует точности и бесперебойной работы, что осуществляется за счет датчиков и точек контроля. Когда отказывает один из узлов, другие тоже начинают давать сбой, чтобы неисправность была сразу обнаружена, и можно было ее устранить. Одной из таких контрольных точек можно считать датчик кислорода, он же лямбда-зонд, который предназначен для контроля работы двигателя. Чтобы понять, чем так важна данная деталь, и какие функции выполняет, попробуем разобраться, как она устроена.

Для чего устанавливается лямбда-зонд

Функцией автомобильного лямбда-зонда является определения и регулировка количества остаточного или не участвовавшего в процессе горения кислорода в общем составе автомобильного выхлопа. Если кислорода недостаточно, то топливо полностью сгорать никогда не будет. Как результат, кроме углекислого газа (он же СО2) в составе выхлопе присутствует ядовитый газ СО, называемый иначе угарным. При худшем сгорании топлива уменьшается мощность двигателя, и он быстрее изнашивается. При избытке объема кислорода несгоревший бензин попадает в выхлопную часть.

Избыток воздуха ведет к сгоранию топлива при повышенной температуре, что приводит к быстрому износу поршней, свечей, равно как и клапанов. Величина мощности ДВС при этом идет на убыль. Избыток кислорода ведет к тому, что ядовитый оксид азота (NOх) не распадается на абсолютно безвредный азот (N), а также кислородные соединения (Ох).

В каких случаях необходимо менять лямбда-зонд

Датчик кислорода, как правило, не меняют до тех пор, пока он более или менее исправен, так как деталь недешевая. Обнаружить проблему лямбда-зонда можно с помощью диагностики. Если рассматривать ресурсы существующих сегодня кислородных датчиков, то они приблизительно такие:

• Циркониевые датчики, не оснащенные подогревом – от 50 до 80 тыс. км;
• Циркониевые датчики, имеющие подогрев – до 100 тыс. км;
• Датчики циркониевые широкополосные – до 160 тыс. км.

Необходимость замены могут определить на СТО во время проверки, когда специалист обнаруживает, что лямбда-зонд еще работает, но уже на «последнем издыхании». Это означает, что деталь следует менять незамедлительно.

Основные причины поломки кислородного датчика

Кроме того случая, когда происходит естественная поломка в силу длительной эксплуатации, кислородный датчик может выходить из строя потому, что:

• Во внутреннюю часть корпуса попадает тосол или жидкость из тормозной системы;
• Чистка корпуса осуществлялась с использованием не подходящих для этого средств;
• В топливе содержится большое количество свинца;
• Произошел перегрев корпуса по причине заправки топливом низкого качества. Перегрев случается в тех случаях, когда вышел из строя прибор охлаждающей жидкости То же случается при поломке регулятора давления, износу топливного фильтра. Загрязненный бензин при этом проникает в камеру сгорания.

Неисправный датчик кислорода не подлежит ремонту, его можно только заменить на новый.

Система, обеспечивающая обратную связь

Так как условия, в которых эксплуатируется автомобиль, не являются идеальными, то для контроля функции двигателя существует электроника, корректирующая его работу. Лямбда зонд осуществляет такую работу вместе с ЭБУ, что позволяет снимать показания содержащихся газов из выхлопной трубы и корректировать подачу топлива к мотору. Обратная связь предусмотрена как для бензиновых инжекторных, так и для дизельных моторов. Без нормально функционирующего лямбда-зонда система не может обеспечить точный расчет расхода топлива.

Конструкция и принцип работы лямбды

Лямбда-зонд представляет собой батарейку, внутри которой находится керамический электролит, в состав которого входит диоксид циркония. Электроды батареи выполнены из платины. Электролит включается в работу при температуре не ниже 300-350 C, потому лямбда-зонду нужен разогрев. Когда платиновые электроды соприкасаются с воздухом, имеющим определенное содержание кислорода, между электродами возникает разность потенциалов. Элемент устроен таким образом, что снижение объема кислорода в пространстве одного из электродов более допустимого уровня, ведет к значительному росту ЭДС батареи от 0 до 1В, и наоборот.

Основным конструктивным элементом кислородного датчика является пустотелый керамический наконечник, выполненный из оксида циркония. На его внутреннюю и внешнюю поверхность наносится пористое покрытие из платины, которое выполняет функции внутреннего и внешнего электродов. При нагревании до температуры 300-350C материал превращается в диэлектрик, который проводит сигнал от наружного электрода к внутреннему, что возникает от разности соотношения кислорода между выхлопными газами внутри / снаружи автомобильной системы выхлопа. Ионы кислорода начинают двигаться в направлении от одного из электродов к близлежащему, от области с большой концентрацией кислорода или атмосферы в ту область, где концентрация наименьшая – к выхлопу. При этом возникает электрический ток, причем его сила зависит от степени плотности кислорода с обеих сторон. Данный показатель фиксируется и поступает на ЭБУ, задачей которого является регулировать продолжительность работы инжекторов. Для надежности работы датчика имеющиеся в нем внутренние и внешние электроды надежно заизолированы. В свою очередь, погруженная часть, находящаяся в выпускной системе, изолируется от наружного воздуха.

Где устанавливают лямбда-зонд?

В автомобилях может быть установлен один или два кислородных датчика. Когда конструкция предполагает один элемент, то его устанавливают рядом с двигателем. Если требуется подогрев то ближе к двигателю, если нет, то дальше.

Два лямбда-зонда используют в автомобилях, имеющих нейтрализатор, и располагают по обеим сторонам от него. Подобные датчики предназначаются для контролирования работы двигателя, а также для оценки эффективности функций катализатора. Когда устанавливаются два датчика, то первым (входным) в катализатор должен быть широкополосный элемент, а уже на выходе из катализатора – двухточечный. Впрочем, оба могут быть двухточечными.

Конструктивные особенности, типы кислородных датчиков

Принцип работы любого лямбда-зонда остается неизменным, независимо от его конструкции и вносимых изменений и дополнений, которые часто используются производителями. Их вносят по необходимости, из-за недостатков и конструктивно слабых мест датчиков.

Подогрев датчиков. Одним из важных видов усовершенствования является искусственный контролируемый подогрев керамического наконечника с целью ускорить достижение им рабочей температуры. Первые кислородные датчики нагревались от раскаленных выхлопов и устанавливались поближе к двигателю, где температура будет наивысшая. И, тем не менее с учетом того, что датчик должен нагреваться до температуры 350-400C, требовалось некоторое время, в течение которого он не работал. В настоящее время большинство лямбда-зондов оснащены электрическими нагревателями, с которыми датчики быстро выходят на рабочий режим. Такая функция не только помогает оптимизировать расход топлива, но и продлевает жизнь катализатора.

О чем нужно знать:

• Наиболее распространенный двухточечный датчик имеет самую простую схему работы. Он фиксирует факт различия в концентрации кислорода между атмосферой и автомобильном выхлопе;
• Широкополосный датчик можно считать продуктом эволюции данного устройства. Его функция заключается в накачке кислорода, который всегда имеется в выпускной системе, в отдельную камеру. Работа осуществляется при подаче тока к устройству. Чем меньше объем кислорода, тем более высокая сила тока потребуется для закачки. Изменение силы тока и будет фиксироваться датчиком;
• Количество необходимых проводов. При этом различные конструкторские решения в лямбда-зондах могут требовать 1-5 проводов;

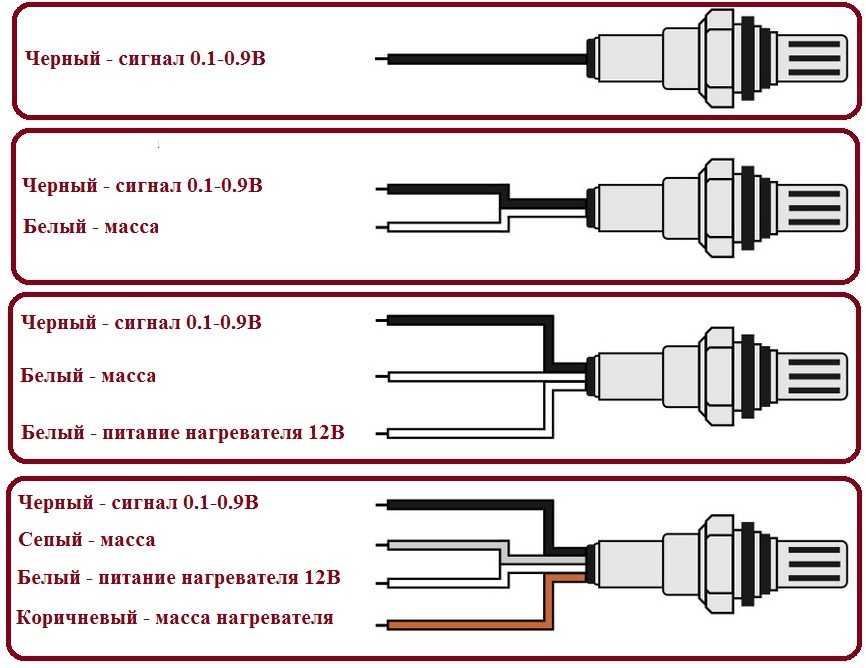

• Цветовая маркировка проводов лямбда-зондов разнится от производителя к производителю. На деле провода темного (т.е. черного) цвета идут на сигнал, а «массовый» провод бывает как белого, так и серого или желтого цвета. «Накальный» провод вывода подогрева всегда бывает красным.

Как проверить исправность лямбда-зонда самостоятельно?

Для проверки можно использовать вольтметр или мультиметр, которые будут фиксировать изменение напряжения на датчике в момент работы двигателя. Проверку осуществляем в следующей последовательности:

1. Сначала находим датчик, аккуратно вытираем его ветошью и осматриваем наружную часть. Если датчик потемнел и имеет отложения сажи на поверхности, это говорит о том, что он сгорел, то есть вышел из строя;
2. Затем нужно отключить разъем датчика от электрической системы автомобиля и завести двигатель;
3. Для того чтобы прогреть датчик повышаем обороты двигателя до 2-3 тыс.об/мин;
4. Далее, щупы вольтметра подключаются к черному и серому проводу. Плюс подключают на сигнал, минус – на массу. Нормально работающий датчик покажет от 0,2 до 0,8 В, плохо работающий от 0,3 до 0,7 В. Неизменный показатель прибора говорит о том, что датчик нерабочий.

Если лямбда-зонд оказался неисправным, то придется его заменить на новый.

Корректный подбор кислородного датчика

Если кислородный датчик неисправен, то не стоит спешить купить новый в ближайшем магазине, так как, скорее всего, вам предложат то, что есть в наличии. Большинство производителей этой детали в своих каталогах утверждают, что их датчики совмещаются с большинством транспортных средств. При замене на новый элемент в таком случае неисправность сразу не будет заметна, но со временем датчик откажется правильно работать. В конце концов, это скажется на автомобиле. Суть дела в том, что лямбда-зонды разных авто отличны друг от друга конструктивно. Они различаются резьбовой частью, равно как и наличием предварительно подогрева, предусмотренным количеством проводов, разъемами для соединения. В то же время принцип работы и основной элемент датчиков от модели к модели не разнится.

Исходя из этого, лучше всего приобрести оригинал и обращать внимание на маркировку детали, которая должна быть такой же, как и на старом датчике. Если есть желание экономить, то можно приобрести универсальный датчик, специально разработанный для определенной марки автомобиля. Универсальность датчика состоит в том, что он имеет клеммы, подходящие сразу для нескольких автомобилей.

Сколько стоит лямбда-зонд?

Перед покупкой лямбда-зонда рекомендуется заглянуть в соответствующий раздел по ремонту вашего авто и уточнить, во что именно вкручивается датчик. Это может быть просто коллектор или специальная приставка – футорка, которую тоже придется приобрести. Ее цена, в принципе, небольшая. Для автомобилей европейских марок лямбда-зонд может обойтись в разные суммы. Одними из самых качественных на сегодняшний день считаются датчики японских брендов – NKG и Denso, а также немецкого бренда Bosch, хотя они обойдутся совсем недешево. Если хочется сэкономить, то можно приобрети датчик бюджетного класса, к примеру, производства Чехии. К примеру, продукция Profit уже довольно долго поставляется на рынок Украины.

Что касается б/у датчиков, то от них точно можно отказаться, если не хочется выбрасывать деньги «на ветер».

Замена лямбда-зонда

Замена осуществляется обязательно на непрогретом двигателе. Перед заменой нужно отключить зажигание. Приобретая новый датчик, нужно обратить внимание на маркировку. Она должна быть идентичной той, что уже была нанесена производителем на старую деталь. Замена осуществляется в три этапа:

1. Сначала отключаются провода от датчика;
2. При помощи гаечного ключа снимается старый лямбда-зонд;
3. На освободившееся посадочное место устанавливается новый датчик. Помните: работать нужно аккуратно, дабы не повредить резьбу.

По окончании замены подключается проводка и проверяется работоспособность детали.

Вывод

Лямбда-зонд устанавливается во многие современные автомобили неспроста. Это достаточно сложное устройство, которое дает электронике информацию о работе выхлопной системы. Если на автомобиле стоит катализатор, ценность датчика еще больше возрастает. Если требуется замена лямбда-зонда, вы с легкостью сможете выбрать аналог или оригинал и даже поставить новую запчасть самостоятельно.
