Коробка вариатор (CVT) — что это такое, устройство, принцип работы, плюсы и минусы

В последние годы все больше автомобилей комплектуется вариаторными КПП. Эти агрегаты являются более дешевой альтернативой традиционных коробок передач гидромеханического типа (автоматических).

Что такое вариатор

Может показаться удивительным, но история появления вариаторов насчитывает уже порядка 150 лет. Они были популярны в механизмах приводов швейных машин и использовались в промышленном оборудовании еще в ХIX веке. В дальнейшем вариаторы стали устанавливаться на мототехнику, а вот, что касается автомобильного транспорта, то здесь вариаторные коробки передач долгое время не приживались ввиду их невысокого ресурса, а также сложности управления при передаче значительного крутящего момента. Во второй половине ХХ века внедрением вариатора определенное время занимались специалисты компаний DAF и Volvo, однако решить проблему малого ресурса долгое время не удавалось. И только лишь после того, как усовершенствованием данного типа КПП вплотную занялись инженеры нескольких японских автопроизводителей, вариатор стал набирать популярность и массово устанавливаться на серийных автомобилях.

С технической точки зрения вариаторная коробка передач представляет собой трансмиссию бесступенчатого типа. Другое ее название – CVT (от англ. Continuously Variable Transmission). Благодаря особой конструкции и использованию внешнего управления переключение передач в вариаторе осуществляется плавно, с бесступенчатым изменением передаточного числа. Выбор оптимального передаточного соотношения происходит автоматически, посредством сопоставления внешней нагрузки с оборотами силового агрегата. Принцип функционирования вариатора позволяет задействовать мощность мотора машины с максимальной эффективностью.

Основные виды вариаторов и принцип их работы

Сегодня каждый автопроизводитель располагает собственными наработками в области инженерии трансмиссий, в том числе, вариаторов. Тем не менее, все существующие на сегодняшний день коробки передач CVT принято разделять на два типа: клиноременный и тороидальный.

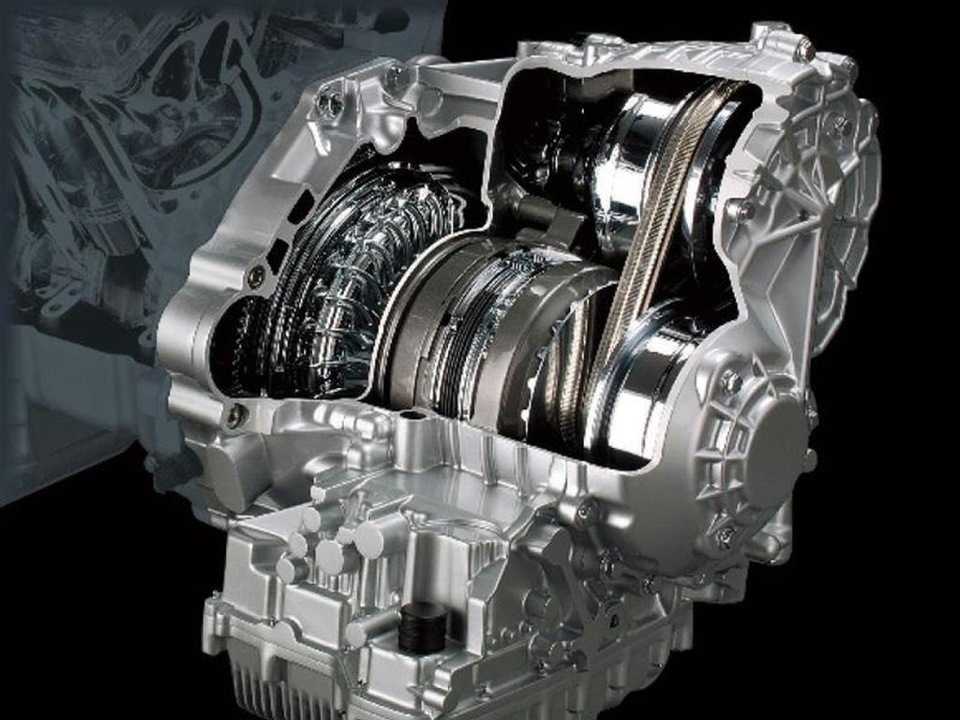

Клиноременный вариатор состоит из двух шкивов и ремня с трапецеидальным сечением. Каждый из шкивов представляет собой два конических диска, благодаря которым появляется возможность менять диаметр и передаточное число исходя из скорости вращения мотора. Ряд производителей нередко вместо традиционного ремня применяют цепь, а некоторые компании изготавливают ремень из особых металлических пластин. Впрочем, на принцип работы вариатора с точки зрения способа передачи тяги эти особенности влияния не оказывают.

За работу дисков каждого шкива отвечает электронная система, состоящая из датчиков с сервоприводами и центрального блока управления. Общий принцип работы системы следующий. Обладая клиновидной формой, ремень вступает в контакт с каждым из шкивов только лишь боковыми поверхностями. Изнашиваясь со временем, ремень словно «впивается» в шкив, сохраняя тем самым необходимый уровень сцепления. Вращение коленчатого вала передается ведущему шкиву. Его конструкция такова, что в случае увеличения оборотов двигателя «щеки» дисков постепенно сжимаются, тем самым выталкивая ремень от центра к ободу. Одновременно с этим, «щеки» дисков ведомого шкива разжимаются, что утапливает ремень к центру. Таким образом, происходит изменение радиусов вращения, а, значит, и передаточных отношений в бесступенчатом режиме. По сути, при такой схеме можно получить сколь угодно много передаточных чисел, а не только какие-то фиксированные значения. С ростом оборотов мотора происходит постепенное сжимание ведущего шкива с одновременным разжиманием ведомого, что гарантирует сохранение натяжения ремня. Если водитель сбрасывает обороты мотора, отпуская педаль «газа», внутри вариатора происходит противоположный процесс.

Несколько иной принцип работы у коробки-вариатора тороидального типа. Она располагает парой колес со сферической рабочей поверхностью. Между этими колесами зажимается ролик. Как и шкивы ременного вариатора, колеса тороидального CVT разделяют на ведущее и ведомое. Передаточное число меняется в данном случае посредством силы трения, которая возникает между поверхностями колес и ролика.

Когда ролик меняет свое положение относительно поперечной плоскости, происходит изменение передаточного числа в ту или иную сторону. При горизонтальном положении ролика ведомое колесо будет вращаться со скоростью, равной скорости вращения ведущего колеса. Но стоит ролику повернуться, происходит немедленное изменение скорости вращения ведомого колеса относительно ведущего. Поскольку в пятне контакта ролика и поверхности колеса возникает довольно серьезное усилие, разработчики вариатора предусмотрели использование специальных устройств, способствующих преодолению притяжения ролика к поверхности колеса. К примеру, тороидальная система Extroid, применяемая на многих моделях автомобилей Nissan, оснащается специальным устройством, работающим под управлением электроники. Благодаря такому устройству прецизионный гидромеханизм меняет расположение узла с роликами на микроскопическую величину в вертикальной плоскости. Сдвиг, производимый относительно оси колес, провоцирует самостоятельный поворот ролика.

Плюсы и минусы коробки-вариатора

Ввиду нескольких очевидных преимуществ вариатора многие специалисты считают этот тип коробок передач более перспективным и удобным по сравнению с традиционными агрегатами гидромеханического типа. Однако окончательный ответ на вопрос, что лучше: вариатор или автомат, дать вряд ли получится. Это сравнение будет уместно только в случае сопоставления конкретных моделей трансмиссий определенных производителей. Тем не менее, какие-то общие моменты выделить можно.

Преимущества вариаторной коробки передач (CVT):

автомобиль, оборудованный коробкой-вариатором гораздо плавнее в движении. Даже неопытный водитель будет чувствовать себя за рулем более уверенно, поскольку вариатор исключает рывки и дергания автомобиля. При разгоне машины, оборудованной данным типом трансмиссии, звук ее мотора напоминает ускорение электромобиля или работу электростеклоподъемников, а рост скорости сопровождается лишь небольшим повышением шума;
благодаря конструктивныи особенностям вариатора оснащенный им автомобиль будет ощутимо резвее машины с аналогичным по мощности двигателем, но оборудованной традиционной коробкой-автоматом. Дело в том, что ступенчатый алгоритм переключения передач, даже в автоматическом режиме, потребует больше времени для смены передач;
машина с вариатором не сможет скатиться под уклон и не заглохнет неожиданно на перекрестке. В любом случае автомобиль с вариатором начнет движение в соответствующем направлении;
плавное увеличение скорости и постепенное торможение положительно сказываются на показателе топливной экономичности и экологичности силового агрегата;
электронная система, управляющая работой вариатора, обеспечивает щадящий режим работы двигателя, что в свою очередь благоприятно значительно уменьшает интенсивность износа основных деталей мотора.

Однако, невзирая на неоспоримые преимущества, в ближайшее время вариаторные коробки передач вряд ли смогут полностью вытеснить гидромеханические «автоматы» ввиду наличия следующих недостатков:

несмотря на надежность конструкции современных вариаторов, эти коробки по-прежнему не могут устанавливаться на машинах, оснащаемых моторами с максимальной мощностью более 200 лошадиных сил. Таким образом, большинству современных внедорожников и больших седанов данный вид трансмиссии «противопоказан». Это объясняется наличием у вариатора «слабых мест», каковыми являются ремень в клиноременном агрегате и ролик с колесами в тороидальных механизмах;
трансмиссионная жидкость, заливаемая в коробку-вариатор, гораздо дороже аналогичного продукта, используемого для автоматических коробок передач. Кроме того, жидкость, предназначенную для определенной модели автомобиля, нельзя заменить аналогом;
применение большого количества датчиков делает автомобиль чувствительным к внезапным перебоям в бортовой электронике. Исчезновение контакта или выход из строя какого-либо элемента нередко заканчиваются аварийной остановкой машины;
неразвитость сети сервисного обслуживания коробок-вариаторов обусловила высокую стоимость их ремонта. Отсутствие квалифицированных кадров, а также дороговизна и редкость запчастей являются явным сдерживающим фактором.

Взвешивая все плюсы и минусы вариатора, стоит отметить, что данный тип трансмиссии является на сегодня самым передовым. Сравнительная простота конструкции, плавность хода автомобиля и лучшая динамика разгона при невысоком топливном расходе делают коробку передач CVT очень перспективным агрегатом. В то же время ряд конструктивных особенностей вкупе с ограниченным сроком службы отдельных узлов не позволяют вариатору стать безоговорочным лидером.
