Регулировка клапанов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка клапанов – на данный момент это неотъемлемая часть всех двигателей на которых отсутствуют гидро-компенсаторы. А что такое гидро-компенсаторы? Если сказать вкратце, то благодаря ним клапана открываются и закрываются с максимально ровным зазором, в связи с чем клапана уже не нуждаются в периодической регулировки, а так же создается ровный их ход благодаря которому двигатель работает тише и мягче. Но сегодня речь пойдёт не о гидро-компенсаторах а регулировки клапанов на автомобилях «Классического» семейства.

Примечание!
Для регулировки вам понадобятся следующие инструменты: Во-первых запаситесь основным набором гаечных ключей, а так же понадобятся отвёртки, плоский щуп для регулировки клапанов толщиной «0,15 мм» и в завершение нужно будет запастись специальным ключом для проворачивания коленчатого вала! (Если специального ключа нет, то в таком случае вместо него можно будет воспользоваться головкой «на 36»)

Краткое содержание:

• Регулировка клапанов
• Очередность регулировки клапанов
• Важно!
• Дополнительный видео-ролик

Когда нужно регулировать клапана?
Клапана требуют регулировки при:

• Появлении стука в области где расположены клапана, соответственно стук можно будет услышать лишь при работе двигателя автомобиля.
• А так их обязательно необходимо регулировать после проведения работ, в ходе которых с автомобиля снимался распредвал.

Примечание!
Для заметки учтите одну важную деталь, при эксплуатации автомобиля у клапанов со временем появляются зазоры, которые не приводят к аварийным поломкам двигателя а лишь нарушают его работу в следствии которой детали клапанного механизма будут быстрее изнашиваться!

1) Для начала снимите крышку головки блока. (О том как снять крышку головки блока, читайте в статье, «Установка фаз газораспределения по меткам», в рубрике «снятие», с пункта 1-10)

2) После чего установите поршень четвертого цилиндра, в положение ВМТ. (О том как установить поршень четвертого цилиндра в положение ВМТ, читайте в статье «Установка поршня четвертого цилиндра в положение ВМТ»)

3) Затем отрегулируйте «восьмой и шестой» клапан, но прежде чем начать их регулировать, проверьте нуждаются ли они в регулировке, для этого:

1. Вставьте в зазор клапана щуп и посмотрите как он будет там перемещается.

Примечание!
Когда вы вставите щуп в зазор, он должен будет перемещаться там с небольшим трудом, если же он спокойно входит в зазор и выходит из него, то в таком случае клапан нуждается в регулировке!

4) Если клапана нуждаются в регулировке, то:

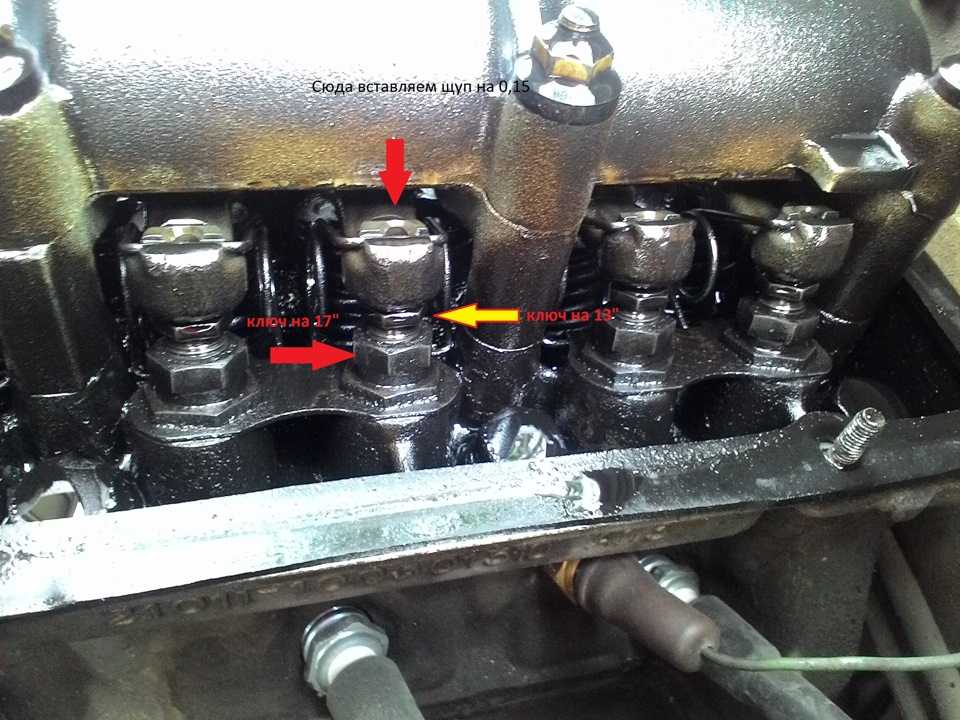

1. Вставьте в «шестой или же в восьмой» клапан щуп и после чего ключом, который указан под буквой «Б» ослабьте контр гайку.

2. А в то же время другим ключом выставите нужный для вас зазор в клапане, отвернув для этого или же затянув регулировочный болт который помечен буквой «А».

3. И под завершение операции затяните болт, который указан под буквой «Б».

5) Далее чуть ниже читайте рубрику «Последовательность регулировки клапанов», и отрегулируйте все оставшиеся клапана на вашем автомобиле.

В какой последовательности нужно регулировать клапана?

Примечание!
Прежде чем вы приступите к изучению запомните одну вещь которая будет указана в инструкции а именно в ней будет сказано, что коленчатый вал нужно будет провернуть на «180°» что означает на пол его оборота! (Обороты коленвала легко понять, следя за меткой на рапредвале)

1) Начинать регулировку клапанов следует:

1. Сперва с «шестого и восьмого» клапана.

2. Затем вам нужно будет провернуть коленчатый вал по часовой стрелки, строго на 180° и после чего приступить к регулировке «четвертого и седьмого» клапана.

3. Далее опять проверните коленчатый вал на 180° по часовой стрелки, и отрегулируйте уже на этот раз «первый и третий» клапан.

4. И под завершение работы снова проверните коленчатый вал на 180° по часовой стрелки, и после чего отрегулируйте «второй и пятый» клапан.

Важно!
1) Не нарушайте очередность регулировки клапанов!
2) Клапана нужно регулировать только на холодном двигателе!

Для новичков!
Вопрос: Как выглядит щуп регулировки зазоров?
Примечание: На фото изображено две разновидности щупов!

Дополнительный видео-ролик:
Специально для вас мы подготовили интересный видео-ролик просмотрев который большинство вопросов по регулировки клапанов у вас скорее всего отпадёт, но а если всё таки вопросы останутся, то в таком случае задавайте их в комментариях и мы вам на них ответим.

Регулировка клапанов Ваз 2106 своими руками

Главная » Ваз 2106

Любой механизм со временем изнашивается и нуждается в отладке. То же самое можно сказать и о клапанах на Ваз 2106. Изначально их тепловой зазор выставлен верно. Однако по мере работы двигателя постепенно его величина меняется.

Со временем зазор может стать меньше или больше. При уменьшении зазора клапана поджимаются, что приводит к нарушению герметичности. При больших зазорах клапана не имеют возможности раскрыться полностью.

Если возникла проблема, вы это услышите. Двигатель начнет издавать характерный металлический звон, исходящий из верхней части. Про этот неприятный звук в народе говорят просто: «стучат клапана». На видео отчетливо слышно, как это звучит:

Специалисты рекомендуют своевременно регулировать клапана, не дожидаясь возникновения проблем. Регулировка клапанов Ваз 2106 производится  через 30000 километров пробега. Не мешало бы это сделать и после ремонтных работ по мотору. Особенно это важно делать, если снималась головка блока.

Проверять зазор можно через каждые 10 000 километров.

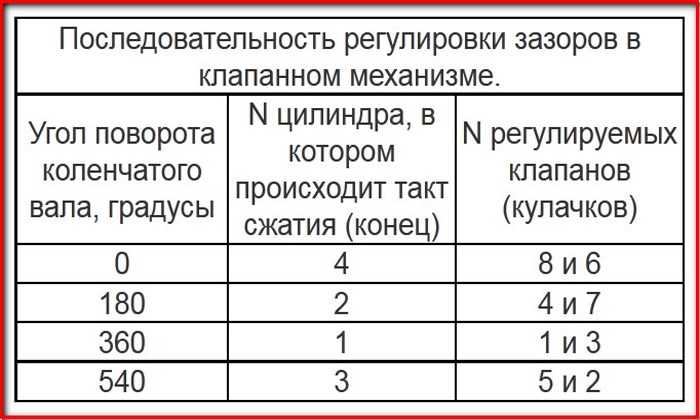

Порядок регулировки клапанов Ваз 2106 следующий (таблица ниже):

Порядок нумерации клапанов – от лобового стекла по направлению к радиатору.

В первоначальном положении регулируются клапана 6 и 8.

Затем коленвал проворачивается на 180 градусов и регулируется следующая пара клапанов.

Затем еще один проворот: на 360 градусов для регулировки следующей пары.

И последний проворот на 540 градусов для регулировки последней пары.

Непосредственно работы проводятся следующим образом:

1. Поставьте автомобиль на ровное светлое место. У вас должно быть достаточно пространства с любой стороны мотора. Работать придется долго, поэтому условия должны быть комфортными.
2. Дождитесь, пока остынет двигатель. Он не должен превышать температуру воздуха вокруг.
3. Пока двигатель остывает, подготовьте набор инструментов: набор ключей, щуп, ключ для проворота коленвала, плоскую отвертку, новую прокладку под крышку клапанов.
4. Проверьте, как натянут ремень ГРМ. Если есть необходимость, отрегулируйте натяжение ремня.

5. Откройте крышку воздушного фильтра и выньте сам фильтр.
6. Отсоедините от фильтра все патрубки
7. Снимите тросик подсоса.
8. Снимите тягу акселератора
9. Уберите крышку ГБЦ.
10. Чтобы было удобнее работать, лучше также снять крышку распределителя зажигания.
11. Обычно при правильном натяжении ремня ГРМ метки на шкиве и на сальнике должны совпадать. Проверьте это. Около самой длинной метки на распределителе должна стоять метка шкива. На распредвале метка должна совпадать с выступом на клапанной крышке Ваза. Если это не так, проверните коленчатый вал до тех пор, пока метки не совпадут. Так вы обеспечите положение поршня в четвертом цилиндре в такте сжатия.

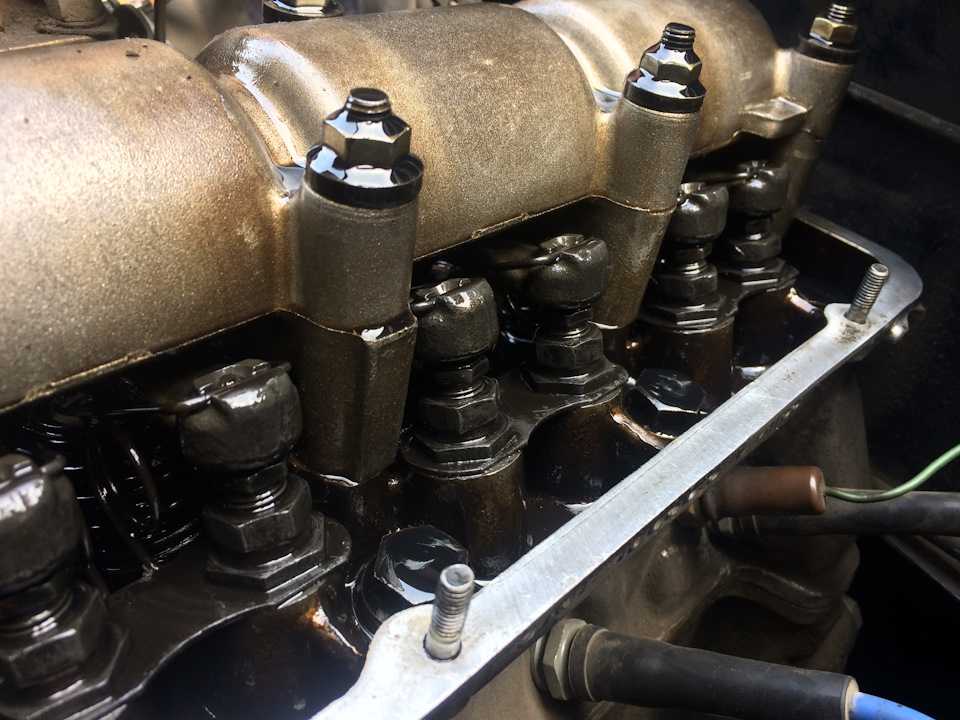

12. Размещаем щуп под распредвал чуть выше над рокером. Щуп должен проникать с трудом. Если он легко помещается, значит нужно ослабить гайку на 17 на рокере. Затем ослабляется гайка на 13. Гайка на 17 затягивается и осуществляется новый замер с помощью щупа. Щуп должен заходить в зазор туго, но не гнуться.
13. Регулируем оставшиеся пары клапанов по описанному методу. (порядок регулировки и углы проворота коленвала)
14. В конце нужно прокрутить коленвал с помощью стартера и снова замерить все зазоры. Если регулировка произведена верно, затягиваем гайки.
15. Собираем в обратном порядке и заменяем прокладку крышки клапанов.

Важные рекомендации

• Чтобы выполнить правильную регулировку, нужно использовать специальные щупы, которые предназначены для двигателей Жигулей. Они отличаются от обычных большой шириной. Так как стандартные щупы для современных моторов имеют небольшие размеры, они не могут замерить весь зазор в ширину. В результате вы потеряете возможность корректно замерить величину зазора.
• Если вам сложно запомнить порядок регулировки и углы проворота коленвала, поищите в чехле щупа схему. Обычно производители наносят ее прямо на щуп, что облегчает проведение работ. Если же вам не повезло, и схему обнаружить не удалось, можете просто распечатать эту статью и взять ее с собой в гараж.
• Наиболее подходящая температура для корректной регулировки составляет 20 градусов тепла. Если регулировка осуществляется зимой, то двигатель слегка можно прогреть до указанной температуры.
• Некоторые для удобства во время регулировки используют бегунок трамблера. Для этого они снимают крышку и следят за бегунком на распределителе. Градус проворота бегунка здесь иной. Каждая следующая пара клапанов регулируется после поворота бегунка на одну четверть (или 90 гардусов). Метки можно сделать самостоятельно краской или мелом.
• Если вы используете в качестве топлива газ, то зазоры нужно установить чуть больше обычного.

Вот так вот легко и непринужденно производится регулировка клапанов на Ваз 2106 своими руками. И хотя большинство автолюбителей поручают эту работу специалистам СТО, отрегулировать клапана можно самостоятельно. Двигатель с отрегулированными клапанами будет работать более тихо и более эффективно. Процедура займет определенное время, но позволит сэкономить значительную сумму денег, если сделать все самому.
