Что такое картер двигателя автомобиля? — RUUD
Содержание статьи:
- Что это
- История
- Виды
- Особенности картеров для двухтактного ДВС
- Картер для четырехтактных силовых агрегатов
- Материалы
- Устройство
- Сухой тип
- Плюсы и минусы сухого типа
- Заключение
В двигателе внутреннего сгорания наряду с такими деталями, как поршни, шатуны, блок двигателя, есть и еще одна очень важная деталь. Это картер. Далеко не все автовладельцы знают, что такое картер и как он выглядит. Попытаемся восполнить этот пробел. Рассмотрим, где установлена данная деталь, узнаем о том, как влияет данный элемент на работу двигателя, как устроен картер и какие существуют его виды.
Что это?

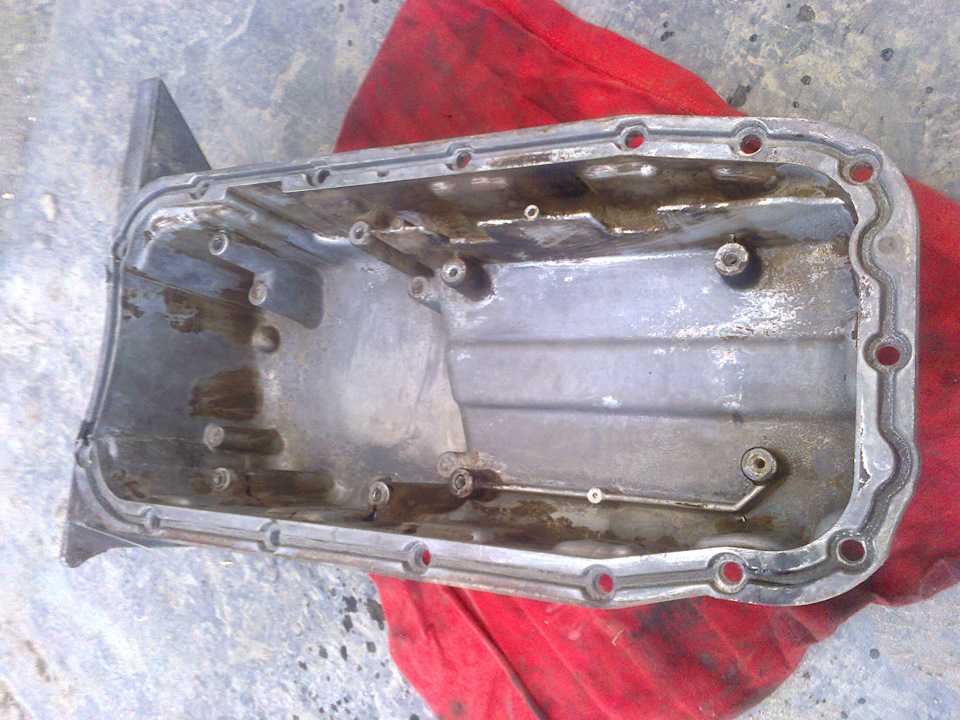

Давайте рассмотрим, что такое картер двигателя. Это одна из самых больших полых деталей, неподвижно закрепленная на блоке цилиндров. Элемент закрепляется при помощи болтового соединения через прокладку из силикона или резины.
Корпус изготавливается из металла, хотя на многих современных авто уже есть и пластиковые изделия. Пластик используют для облегчения веса автомобиля.
Вам будет интересно:Что такое система экстренного торможения автомобиля
Картер в двигателе выполняет важную задачу – в нем хранится моторное масло, залитое в двигатель. Внутри могут быть установлены самые разные детали – к примеру, нижняя часть маслонасоса. Картер есть не только у двигателя. Такие детали можно встретить на КПП, на мостах и в любых механизмах, куда заливается масло. Вот что такое картер в общем. Однако следует понимать, что данная деталь может несущественно отличаться от других типов поддонов. Отличия могут быть в форме, а также в материале, из которого изготовлена деталь.
История
Вам будет интересно:»Рено Дастер»: размер, технические характеристики и обзор
Человечество должно благодарить за изобретение картера американского инженера Харрисона Картера. Он создал данную деталь еще в 1889 году.
Изначально эта разработка предназначалась для двухколесного велосипеда. Инженеру был необходим резервуар, где бы можно было хранить смазочные материалы для велосипедной цепи. Кроме того, данная емкость должна была защищать масло от попадания туда влаги и грязи.
Виды
Все существующие картеры двигателя в автомобиле разделяются на несколько типов. Конкретный тип данной детали зависит от того, на каком моторе деталь устанавливается. Можно выделить поддоны для двухтактных моторов, а также четырехтактных. Отличие этих картеров в устройстве самого двигателя. Поддон может быть как разъемным, так и неразъемным. Также он может являться частью картера, а не только емкостью для масла.
Особенности картеров для двухтактного ДВС
Это первый тип поддона двигателя автомобиля. Его особенность в том, что он составляет единое целое с двигателем. Это неотъемлемая часть корпуса и один из компонентов системы питания ДВС автомобиля. Внутри картера двухтактного мотора, в отличие от четырехтактного двигателя, готовится топливная смесь.
Затем порция этой смеси будет направлена в цилиндры.
Отличие этой системы от четырехтактных ДВС в том, что в данной установке масло непосредственно контактирует с бензином. Смесь приготавливается в данном резервуаре, тем самым не только питая ДВС автомобиля, но и смазывая детали цилиндропоршневой группы.
Именно по причине того, что внутри мотора топливо смешивается с маслом, выхлопные газы двухтактного двигателя более дымные, а цвет их темнее. Выхлоп имеет синий оттенок – это очень характерный цвет выхлопа для мототехники. Нужно заметить, что в двухтактных двигателях внутреннего сгорания свечи работают гораздо меньше, чем в четырехтактных моторах. Сейчас уже трудно отыскать в продаже эти моторы на мототранспорт ввиду того, что такой ДВС имеет низкую эффективность.
Картер для четырехтактных силовых агрегатов
Мы выше рассмотрели, что такое картер, и теперь разберемся с поддонами для четырехтактных ДВС автомобиля. Здесь задача элемента, скорее, второстепенная, вспомогательная.
В данных двигателях картер выполняет функцию резервуара для масла и все. Это обусловлено тем, что в четырехтактном ДВС смазка практически не может попадать в цилиндры. А выхлоп, который вырабатывает двигатель, значительно светлее. Кроме того, состав выхлопных газов четырехтактного двигателя также чище по сравнению с двухтактным. Четырехтактные двигатели нередко снабжены катализатором.
Материалы

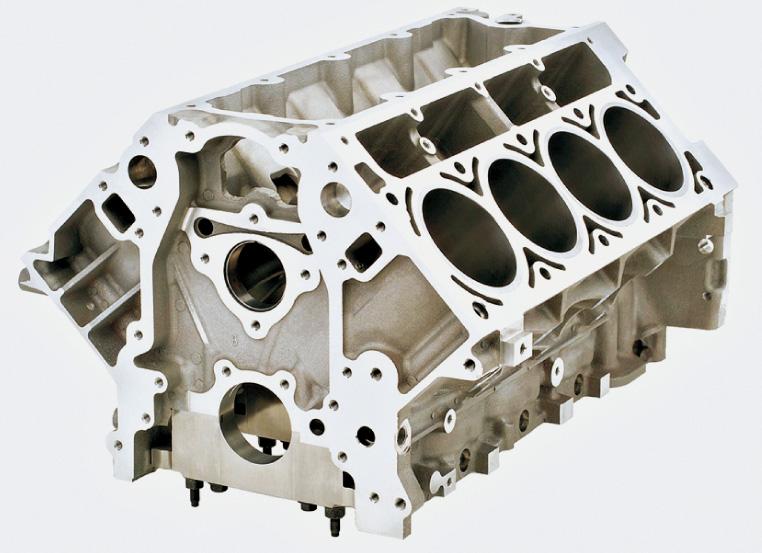

Кроме того что поддоны делятся по способу монтажа на блок цилиндров, данная деталь также классифицируется по устройству и материалам. Если говорить о материалах поддона четырехтактного ДВС, а мы уже знаем, что такое картер двигателя в автомобиле, то данные детали чаще всего изготавливают из алюминиевых сплавов и нержавеющих сталей. Очень редко можно встретить чугунный поддон. Ранее это не было редкостью, но сейчас в современном автомобилестроении от чугуна отказываются ввиду его большого веса.

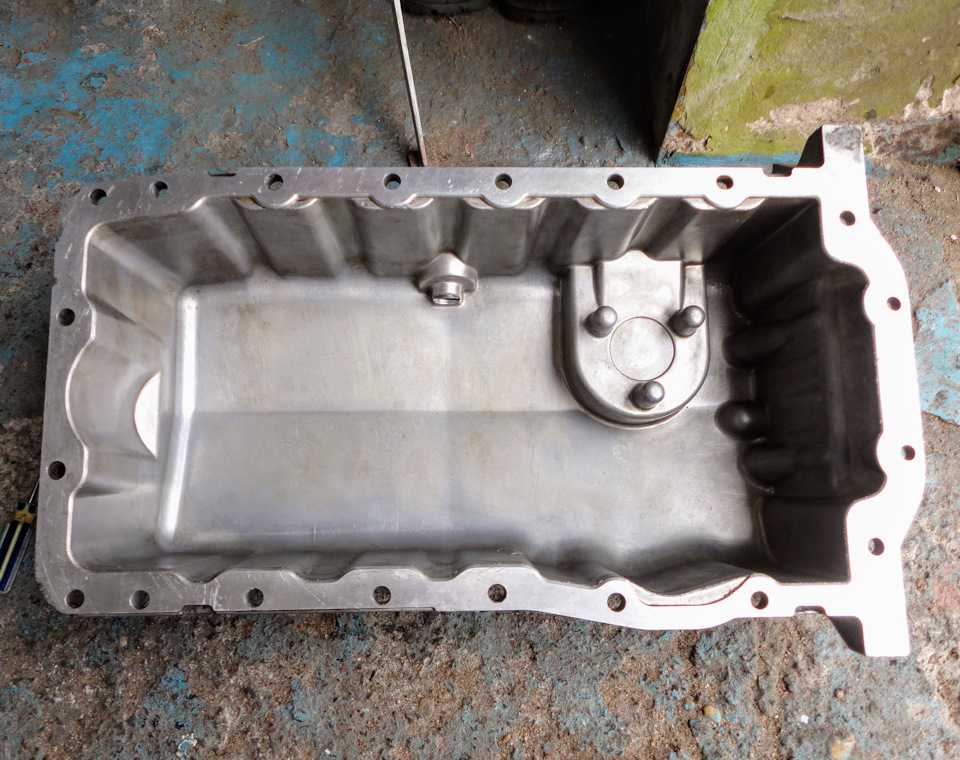

Кроме традиционного металла, в автомобилях последних поколений встречаются и пластиковые поддоны.
На самом деле материал не имеет ничего общего с обычным пластиком. Это специальный состав, который легко выдерживает воздействие высоких температур. Пластиковый картер хорош тем, что имеет меньший вес.
Устройство

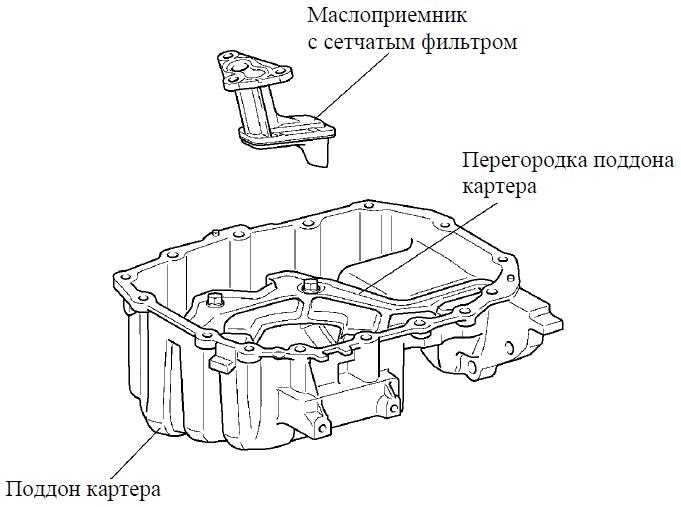

В целом мы знаем, что такое картер. Теперь познакомимся с его внешним видом. Зачастую на большинстве моделей авто эта деталь имеет вид прямоугольного резервуара небольших размеров. Цвет его чаще всего черный. Многие производители авто защищают данный резервуар пластиковыми или металлическими листами – это так называемая защита картера.
Некоторые элементы могут иметь дополнительные ребра жесткости – они расположены чаще всего по всей поверхности. Эти ребра нужны для придания жесткости, особенно если поддон выполняет и другие функции – например, является частью двигателя. Это хорошо видно на фото. Что такое картер двигателя автомобиля, мы уже знаем. Рассмотрим и другой вид данной детали.
Сухой тип
На большинстве гражданских автомобилей система смазки предусматривает мокрый картер.
В данном случае в поддоне содержится масло. Однако на гоночных, спортивных авто и некоторых внедорожниках такая система не используется. Это связано с тем, что на высоких скоростях при вхождении в повороты, при резких ускорениях и торможениях, на подъемах масло в двигателе плещется от одного края к другому. При этом существует риск, что маслоприемник оголится, а смазка начнет пениться. Это приведет к масляному голоданию мотора. Также упадет давление в смазочной системе. В результате возможен перегрев или выход двигателя из строя. В данном случае картер как раз и является той самой неразъемной частью силового агрегата.
Принципиальное отличие в том, что масло находится в специальном резервуаре, где полостью исключено взбалтывание. Смазка к ответственным узлам подается посредством насоса. При работе двигателя она будет стекать в поддон. Чтобы смазка могла попасть обратно в масляный резервуар, в картере установлен специальный откачивающий насос. Вот что такое картер сухого типа.
Плюсы и минусы сухого типа
Основной плюс такой системы смазки – это возможность бесперебойной подачи масла в нуждающиеся узлы мотора. При этом давление его будет постоянным при любых условиях. Масло будет лучше охлаждаться и не смешается с картерными газами. Размер поддона меньше, а это уменьшает габариты самого двигателя. Мотор можно устанавливать ниже. Аэродинамика на таких машинах значительно лучше. Коленвал при работе двигателя не испытывает сопротивления, и можно тем самым выиграть драгоценные лошадиные силы. Масло не разбрызгивается, за счет чего снижается его расход.
Заключение
Итак, мы рассмотрели, что такое картер двигателя автомобиля. Как видите, это очень важная деталь в конструкции транспортного средства.
