Какое давление масла должно быть в двигателе ваз 2109: Какое давление масла должно быть в двигателе ваз 2109

Какое давление масла должно быть в двигателе ваз 2109

Главная » Статьи » Какое давление масла должно быть в двигателе ваз 2109

3.7.8 Проверка давления масла и датчика давления масла

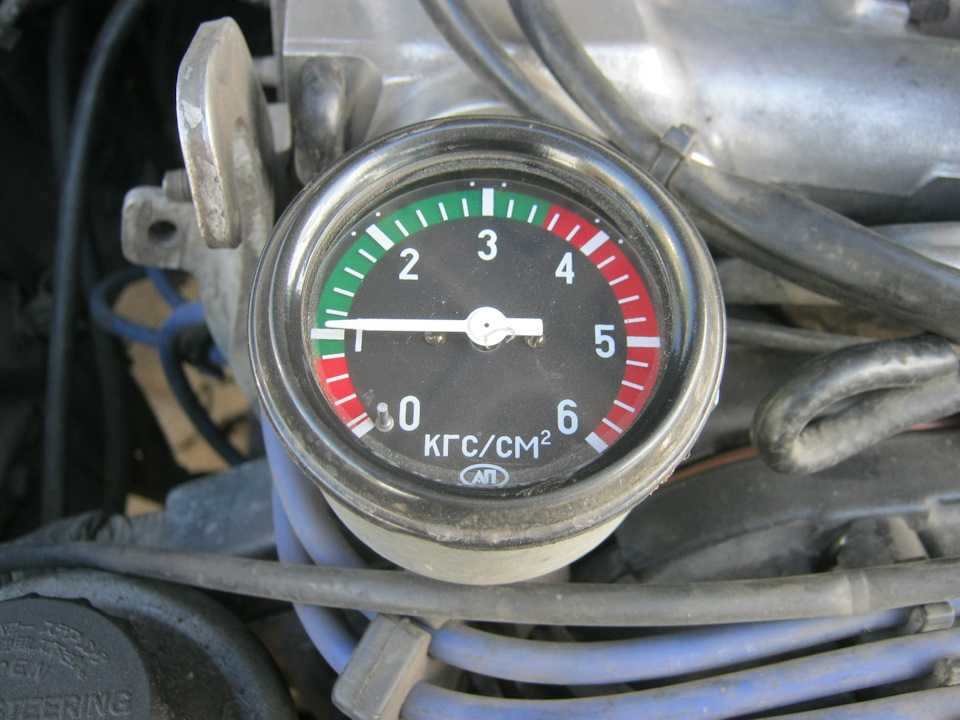

Манометр, используемый для проверки давления моторного масла и работоспособности датчика давления масла

Если при работе двигателя загорается контрольная лампа давления масла и раздается звуковой сигнал, это может быть вызвано следующими причинами:  – уровень масла ниже нормы;  – наличие неисправности в электрической цепи датчика давления и контрольной лампы;  – неудовлетворительная работа масляного насоса;

 – слишком большой зазор в подшипниках коленчатого вала.

При загорании контрольной лампочки давления масла на работающем двигателе немедленно выключите двигатель. Используя щуп для измерения уровня моторного масла, проверьте уровень масла и при необходимости, доведите его до нормы. Запустите двигатель на оборотах холостого хода и проверьте, что контрольная лампа давления масла больше не горит. В этом случае можно продолжить движение.

Если уровень моторного масла в норме, а контрольная лампочка давления масла горит, не продолжайте движение самостоятельно, а отбуксируйте автомобиль в мастерскую для проверки давления масла.

Если давление масла в норме, проверьте датчик давления масла и электричес кую цепь датчика.

Для проверки давления масла и датчика давления масла необходимо использовать специальный манометр, в который можно ввинтить датчик давления масла.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте уровень моторного масла и, при необходимости, доведите его до нормы. 2. Прогрейте двигатель до нормальной рабочей температуры. 3. Вывинтите из держателя масляного фильтра датчик давления масла и ввинтите его в манометр, см. рис. Манометр, используемый для проверки давления моторного масла и работоспособности датчика давления масла. 4. Ввинтите переходник манометра вместо датчика давления масла в держатель масляного фильтра. 5. Соедините с массой автомобиля провод заземления манометра. 6. Используя дополнительные провода, подсоедините контрольный светодиод с положительной клеммой аккумулятора и контактом датчика давления масла. Светодиод должен гореть. 7. Запустите двигатель и плавно увеличивайте обороты двигателя. При избыточном давлении в бензиновых двигателях 1,2–1,6 бар и 0,75–1,05 бар для дизельных двигателей, светодиод должен погаснуть. В противном случае датчик давления масла неисправен. 8. Увеличьте обороты двигателя до 2 000 об/мин. При температуре масла +80° С избыточное давление масла должно быть не менее 2,0 бар. Меньшее давление масла указывает на износ подшипников коленчатого вала. 9. Продолжите дальнейшее увеличение оборотов двигателя. При этом давление масла не должно превышать 7,0 бар. В противном случае вышел из строя перепускной клапан и необходимо заменить крышку масляного насоса с перепускным клапаном. 10. Установите на место датчик давления масла с новым уплотнительным кольцом и затяните его моментом 25 Нм.

automn.ru

Проверка давления масла в системе смазки двигателя 2108 (21081, 21083)

На двигателях автомобилей ВАЗ 2108, 2109, 21099 невозможно точно определить давление масла в системе смазки. В отличие от некоторых «классических» моделей ВАЗ у них нет штатного манометра, а есть всего лишь датчик давления масла и соединенная с ним контрольная лампочка на щитке приборов.

Проверить давление моторного масла на двигателях 2108, 21081, 21083 этих автомобилей бывает необходимо для безразборной диагностики возникших в них неисправностей. Например, по величине давления масла можно определить износ шеек коленчатого вала или его вкладышей или проверить работоспособность самого датчика давления масла, эффективность работы масляного насоса.

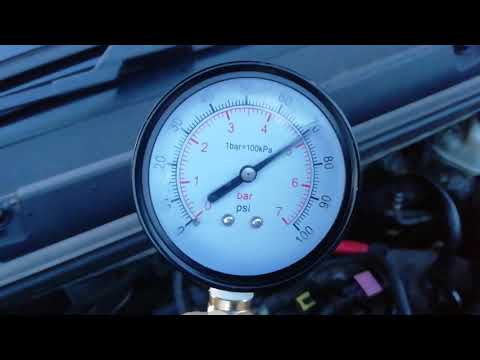

Для проведения проверки давления моторного масла в двигателе будет необходим манометр с гибким шлангом и переходником под отверстие датчика.

Проверка давления моторного масла на двигателях 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

• Прогреваем двигатель до рабочей температуры (80-90 гр)
• Выворачиваем датчик давления масла и вворачиваем в его отверстие наконечник манометра
• Запускаем двигатель и проверяем показания манометра на холостом ходу и при частоте вращения к/вала около 5000 об/мин

Расшифровываем показания манометра. На холостом ходу давление моторного масла у исправного двигателя должно находиться в пределах 2-х бар, а давление на высокой частоте вращения к/вала 4,5-6,5 бар.

Примечания и дополнения

— Если давление моторного масла на высокой частоте вращения коленчатого вала выше нормы — неисправен редукционный клапан масляного насоса.

Еще статьи по системе смазки двигателей 2108, 2109, 21099

— Особенности замены моторного масла на двигателях 2108, 21081, 21083

— Схема соединения датчика давления моторного масла двигателей 2108, 21081, 21083

— Моторное масло для двигателей автомобилей ВАЗ 2108, 2109, 21093

twokarburators. ru

ВАЗ 2108 | Давление масла в системе смазки | Лада Самара

Чтобы масляная пленка при высоких нагрузках держалась на трущихся поверхностях, масло всегда должно подаваться под достаточным давлением к местам смазки. Но если при слишком холодном и вязком масле в паре трения имеется слишком высокое давление, двигатель может получить серьезные повреждения. Этому препятствует перепускной клапан, который открывается и направляет масло к всасывающему каналу масляного насоса. В технически исправных двигателях автомобилей Fiesta масло достигает мест смазки при средней частоте вращения коленчатого вала двигателя под давлением примерно 1,5–2,8 бар (температура масла примерно 80–100 °С, всесезонное масло SAE 10W-30). На холостом ходу достаточно давления масла 0,6–1 бар. Контрольная лампа аварийного падения давления масла, установленная в комбинации приборов, не дает точных значений давления масла, она загорается только при давлении 0,3–0,5 бар. Более точную информацию даст измеритель давления масла, который относительно легко установить.

Контрольная лампа  аварийного падения давления масла

Контрольная лампа аварийного падения давления масла загорается, когда уже  не обеспечивается достаточная подача масла ко всем узлам и компонентам двигателя. Например, это может уже наступить в случае, когда вы на своем автомобиле Fiesta со слишком низким уровнем масла быстро проезжаете поворот. Возникающие центробежные силы смещают масло к внешней стороне масляного поддона и масляный насос вместо масла всасывает воздух из масляного поддона. Давление масла резко падает, что может привести к серьезным повреждениям двигателя. Также если после быстрой езды по автостраде или перевалу контрольная лампа мигает на холостом ходу, это явный признак, что давления масла уже недостаточно. И если при легком увеличении частоты вращения коленчатого вала контрольная лампа гаснет, то не стоит волноваться — технически исправный двигатель охладится во время движения.

Если контрольная лампа аварийного падения давления масла  постоянно горит

1. Немедленно остановите автомобиль и выключите двигатель.

2. Проверьте уровень масла.

3. Если масло отсутствует, по возможности добавьте его сразу же или осторожно доберитесь до ближайшей автозаправочной станции и долейте масло. Убедитесь, что лампа погасла.

4. Если этого не произошло, отбуксируйте автомобиль в ближайшую автомастерскую и проведите диагностику. Только таким образом можно избежать серьезных повреждений двигателя.

automn.ru

4.7.3 Проверка давления масла

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 2109 (Лада Самара)

Проверка давления масла

Проверка

6-цилиндровыый бензиновый двигатель 112

automn.ru

Смотрите также

• Замена масла в двигателе через щуп своими руками
• Какое лучше выбрать масло для загара
• Замена масла в киа рио мкпп
• Какое масло залить в хонду црв 24 литра
• Замена масла в редукторе субару форестер
• Какое масло лучше пить
• Каким маслом чистить носик новорожденному
• Какое масло для двигателя самое лучшее
• Мотюль замена масла в акпп
• При какой температуре кипит масло растительное
• Замена масла в вариаторе ауди а4 в8

ВАЗ 2109 | Проверка давления масла и датчика давления масла

Руководства ￫ ВАЗ ￫ 2109 (Лада Самара)

2.7.8. Проверка давления масла и датчика давления масла

Манометр, используемый для проверки давления моторного
масла и работоспособности датчика давления масла

Если при работе двигателя загорается контрольная лампа давления масла и раздается
звуковой сигнал, это может быть вызвано следующими причинами:

 – уровень масла ниже нормы;


 – наличие неисправности в электрической цепи датчика давления и контрольной
лампы;


 – неудовлетворительная работа масляного насоса;


 – слишком большой зазор в подшипниках коленчатого вала.

При загорании контрольной лампочки давления масла на работающем двигателе немедленно
выключите двигатель. Используя щуп для измерения уровня моторного масла, проверьте
уровень масла и при необходимости, доведите его до нормы. Запустите двигатель
на оборотах холостого хода и проверьте, что контрольная лампа давления масла
больше не горит. В этом случае можно продолжить движение.

Если уровень моторного масла в норме, а контрольная лампочка давления масла
горит, не продолжайте движение самостоятельно, а отбуксируйте автомобиль в мастерскую
для проверки давления масла.

Если давление масла в норме, проверьте датчик давления масла и электричес кую
цепь датчика.

Для проверки давления масла и датчика давления масла необходимо использовать
специальный манометр, в который можно ввинтить датчик давления масла.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте уровень моторного масла и, при необходимости, доведите его до нормы. 2. Прогрейте двигатель до нормальной рабочей температуры. 3. Вывинтите из держателя масляного фильтра датчик давления масла и ввинтите его в манометр, см. рис. Манометр, используемый для проверки давления моторного масла и работоспособности датчика давления масла. 4. Ввинтите переходник манометра вместо датчика давления масла в держатель масляного фильтра. 5. Соедините с массой автомобиля провод заземления манометра. 6. Используя дополнительные провода, подсоедините контрольный светодиод с положительной клеммой аккумулятора и контактом датчика давления масла. Светодиод должен гореть. 7. Запустите двигатель и плавно увеличивайте обороты двигателя. При избыточном давлении в бензиновых двигателях 1,2–1,6 бар и 0,75–1,05 бар для дизельных двигателей, светодиод должен погаснуть. В противном случае датчик давления масла неисправен. 8. Увеличьте обороты двигателя до 2 000 об/мин. При температуре масла +80° С избыточное давление масла должно быть не менее 2,0 бар. Меньшее давление масла указывает на износ подшипников коленчатого вала. 9. Продолжите дальнейшее увеличение оборотов двигателя. При этом давление масла не должно превышать 7,0 бар. В противном случае вышел из строя перепускной клапан и необходимо заменить крышку масляного насоса с перепускным клапаном. 10. Установите на место датчик давления масла с новым уплотнительным кольцом и затяните его моментом 25 Нм.

Что такое низкое давление масла и как его решить?

Моторное масло в вашем двигателе обеспечивает смазку и защиту всех движущихся частей двигателя.

Когда масло течет через отверстия в двигателе, создается давление. Это давление гарантирует, что масло достигнет всех частей и углов двигателя. Если этого не произойдет, как в случае с низким давлением масла, это может привести к контакту металлических частей друг с другом, что приведет к трению и износу. В худшем случае весь двигатель может выйти из строя и его потребуется заменить. Вот почему очень важно, чтобы в вашем двигателе было правильное давление масла. Давление масла измеряется в фунтах на квадратный дюйм, и идеальное значение давления масла зависит от марки и модели вашего автомобиля. В общем, если давление ниже 20 фунтов на квадратный дюйм или ниже нормального диапазона на манометре, это требует вашего немедленного внимания. Это также происходит, когда загорается лампочка давления масла. Отсутствие диагностики и лечения проблемы может привести к серьезным повреждениям и высоким затратам на ремонт. Индикатор давления масла может загореться по нескольким причинам. В этом блоге мы обсудим причины низкого давления масла.

Каковы причины низкого давления масла?

• Засорение масляного фильтра: После выхода масла из масляного насоса оно проходит через масляный фильтр. Этот фильтр предотвращает попадание мусора и других загрязняющих веществ в двигатель и поддерживает его в чистоте. Этот фильтр естественным образом создает сопротивление потоку масла, но не мешает. По мере роста скопления мусора ограничение потока масла будет увеличиваться. Это может привести к полной закупорке масляного фильтра, через который масло не сможет проходить. Для предотвращения блокировки клапан сброса давления открывается. Этот клапан открывается автоматически, когда давление превышает заданное значение. Затем масло будет обходить масляный фильтр, чтобы оно могло продолжать течь. Этот обходной путь снижает давление до уровня перепускного клапана.
• Низкий уровень масла: Когда уровень масла низкий, масляный насос может всасывать воздух из поддона. Это может привести к тому, что масло станет аэрированным и превратится в пену. Вспенивание может привести к чрезмерному окислению и снижению смазывающих свойств масла. При недостаточном количестве масла масляный насос не сможет создать достаточное давление. Это низкое давление масла может также колебаться во время высокоскоростных поворотов. Во время этих поворотов масло будет двигаться в сторону картера, в сторону от масляного насоса.
• Грязный масляный насос: Масляный насос забирает масло со дна масляного поддона и под давлением подает масло к подшипникам, поршням и распределительному валу двигателя. Если в подборщике есть грязь, фильтр предотвратит ее попадание в масляный насос. Если фильтр заполнен мусором, возможно, его придется очистить, прежде чем через него пройдет достаточное количество масла. Также могут быть чрезмерные зазоры внутри масляного насоса. Это снизит способность к эффективной перекачке и, следовательно, уменьшит расход и давление. Это может произойти из-за того, что масляный насос является единственным компонентом двигателя, который смазывается нефильтрованным маслом из-за того, что масляный фильтр расположен после масляного насоса. Если кажется, что с фильтром маслоприемника проблем нет, возможно, ваш масляный насос поврежден.
• Изношенные подшипники двигателя: Давление масла создается не самим масляным насосом, а потоком и сопротивлением, создаваемым потоком. Это сопротивление аккумулируется отверстиями в двигателе, через которые протекает масло, и величиной зазора между подшипниками и шейками коленчатого вала. Эти подшипники изнашиваются, особенно в двигателях с большим пробегом, что приводит к увеличению зазора. Из-за этого увеличенного зазора поток увеличится и, следовательно, уменьшится давление. Эти увеличенные зазоры в подшипниках также будут заметны по увеличению шума и ударов двигателя. Если в двигателе увеличены зазоры в других местах, это также может привести к снижению давления масла.
• Слабый или негерметичный клапан сброса давления масла: Клапан сброса давления помогает регулировать давление масла и защищает двигатель от повреждения из-за высокого давления масла. Обычно клапан открывается автоматически при превышении заданного значения. Если мусор застревает, возможно, клапан остается открытым. Это снизит давление масла.
• Вязкость масла: Масло с низкой вязкостью легче проходит через двигатель, чем масло с высокой вязкостью. Это связано с тем, что масло с низкой вязкостью создает меньшее сопротивление, что приводит к низкому давлению масла. Температура влияет на вязкость масла. Если вы используете моносортное масло, важно выбирать сорт в зависимости от температуры наружного воздуха. Это означает, что если вы используете масло с высокой вязкостью летом, вам лучше переключиться на масло с более низкой вязкостью зимой, чтобы избежать использования масла, которое слишком густое и не может легко течь. То же самое применимо, когда вы используете масло с низкой вязкостью зимой, вы можете лучше переключиться на масло с более высокой вязкостью летом, чтобы создать большее сопротивление. Если вы используете всесезонное масло, ваше масло будет подходить для всех сезонов и не требует замены в зависимости от температуры. Чтобы выбрать правильный тип марки, всегда следуйте советам производителя.

Реле давления масла в двигателе Принципы работы и диагностика

Реле давления масла обычно используются в качестве исполнительного механизма, который непосредственно активирует сигнальную лампу уровня масла на приборной панели водителя, когда давление масла в двигателе падает ниже заданного критического уровня или подает сигнал к ЭБУ (блоку управления двигателем), чтобы быть предупрежденным о низком давлении моторного масла и предотвратить повреждение двигателя.

В зависимости от конструкции двигателя реле давления масла обычно находится в одном из наиболее распространенных мест: в блоке цилиндров двигателя или в корпусе масляного фильтра, а также на некоторых типах двигателей может находиться в двигателе главный.

Принципы работы

Переключатель приводится в действие самоупругой диафрагмой или подвижной диафрагмой с встроенной спиралью, положение которой определяется приложенным к ней давлением. Требуемое критическое давление для подъема диафрагмы и включения (включения или выключения) контактов выключателя определяется давлением масла в двигателе. Это критическое значение давления масла индивидуально для каждого типа двигателя и может изменяться. Обычное значение составляет от 0,25 до 0,75 бар (3,5–11 фунтов на кв. дюйм).

Если давление масла падает ниже этого критического значения, переключатель непосредственно активирует сигнальную лампу уровня масла на приборной панели водителя или в некоторых системах управления двигателем переключатель возвращает сигнал на ЭБУ, чтобы быть предупрежденным о низком давлении моторного масла и предотвратить повреждение двигателя. Контакты переключателя могут быть как нормально разомкнутыми, так и нормально замкнутыми.

Рис. 1. Реле давления моторного масла:
1. Уплотнительная шайба, 2. Мембрана, 3. Корпус переключателя, 4. Разъем,
5. Контакты переключателя (A нормально разомкнутый, B нормально замкнутый), 6. Резьба для герметичности .

На рисунке 1 под (A) показан иллюстративный чертеж одного типа реле давления масла с нормально разомкнутыми контактами, а под (B) одного типа реле с нормально замкнутыми контактами. Работа этих типов переключателей во всех случаях принципиально одинакова, хотя тип, размер и конструкция могут различаться в зависимости от применения производителя или требований используемой системы.

У выключателей с нормально разомкнутыми контактами, когда давление масла в двигателе достигает заданного критического уровня, производит движение диафрагмы и приводит в действие контакты выключателя, при этом контакты соединяются между собой, т.е. выключатель замыкается (включается) . Переключатели с нормально замкнутыми контактами работают наоборот, когда давление масла в двигателе достигает заданного критического уровня, деактивируют уже подключенные контакты переключателя, поэтому теперь контакты разомкнуты, т.е. переключатель разомкнут (выключен).

Процедуры диагностики и тестирования

Переключатель с нормально разомкнутыми контактами

• Убедитесь, что цепь между контактами разомкнута при неработающем двигателе.
• Убедитесь в отсутствии короткого замыкания (обрыва цепи) между контактами при работающем двигателе.
• Проверьте целостность и состояние контактов, клемм и проводов.

Переключатель с нормально замкнутыми контактами

• Убедитесь в наличии короткого замыкания (непрерывности) между контактами при неработающем двигателе.
• Проверить наличие обрыва цепи между контактами при работающем двигателе.
• Проверьте целостность и состояние контактов, клемм и проводов.

Процедуры проверки с помощью мультиметра

Отсоедините разъем от реле давления масла и проверьте соединение между контактами. Если переключатель с двумя контактами, то чек должен быть между контактами. В случае, когда переключатель только с одним штырем, то проверка должна быть между штырем и массой (отрицательный полюс).

При неработающем двигателе считанное значение электрического сопротивления с мультиметра в случае выключателя с нормально разомкнутыми контактами должно быть бесконечным (контакты разомкнуты – выключены), а в случае выключателя с нормально замкнутыми контактами должен быть равен нулю (контакты замкнуты – ВКЛ).
