Карбюратор на первый взгляд выглядит сложным устройством, но немножко теории и Вам будет проще справиться с его настройкой.
Первое, что нужно знать, это хотя бы азы принципа работы карбюратора и основные его органы управления и регулировок.
С азов и начнем.
Рассмотрим принцип работы карбюратора на примере рисунка 1:

Отверстие карбюратора, через которое топливовоздушная смесь (смесь, которая воспламеняется в камере сгорания и заставляет поршень двигаться вверх-вниз) подается во впускной коллектор, как показано на рисунке стрелкой 1 (впускной коллектор — это труба, соединяющая карбюратор с двигателем) и далее поступает в камеру сгорания. При работающем двигателе во впускном коллекторе снижается давление, относительно атмосферного, что также приводит к снижению давления и в карбюраторе. Естественно, так как атмосферное давление выше, то со стороны карбюратора, показанной синей стрелкой, воздух начнет поступать в него и, соответственно, через впускной коллектор и перепускные каналы в камеру сгорания. Воздух, проходя через карбюратор, будет захватывать топливо из топливной камеры и смешиваться с ним, тем самым создавая топливовоздушную горючую смесь.
На рисунке 1 видно, что воздух в карбюратор поступает по постепенно сужающемуся каналу. Это подобно руслу реки. Вы наверное замечали, что в том месте, где река сужается — течение увеличивается. Тоже происходит и в карбюраторе: движение воздуха убыстряется, что приводит к еще большему его разряжению. Камера, где находится топливо, соединена с атмосферой, поэтому давление в ней выше, и топливо по трубочке поднимается вверх и смешивается с воздухом. Получается топливовоздушная горючая смесь. Чем ниже давление в карбюраторе — тем больше топлива поступает и смешивается с воздухом.
Теперь пойдем глубже. Как же регулировать подачу топлива с воздухом? Наверное все вы замечали, что на руле мотороллера справа есть ручка газа? :о) Вот она то и управляет карбюратором. Рассмотрим рисунок 2 ниже:

Ручка газа на руле напрямую соединена с воздушной заслонкой и закрепленной в ней дозирующей иглой. При отпущенном газе игла практически полностью перекрывает канал подачи топлива из поплавковой камеры (почему поплавковой, мы расскажем ниже) а воздушная заслонка — перекрывает воздух.
Как же игла перекрывает канал топлива? Да очень просто! Посмотрев рисунок 3 Вы все должны понять сразу. Чем больше Вы добавляете газ, тем выше поднимается игла золотника и тем больше открывается канал подачи топлива. Вместе с иглой поднимается и воздушная заслонка. Количество горючей смеси пропорционально увеличивается и подается в камеру сгорания, где и воспламеняется искрой свечи.

Как же работает холостой ход? Зачем он нужен? Нужен он для стабильного поддержания небольших оборотов двигателя во время, когда мотороллер не едет, что бы двигатель не заглох, а также для экономии топлива. Горючая смесь в этом режиме довольно бедная и поступает через отдельный канал. Принцип работы показан на рисунке 4.
Когда ручка газа отпущена, игла золотника перекрывает основной канал подачи топлива, лишь воздушная заслонка 3 остается чуть открытой, подавая немножко дополнительного воздуха для холостых оборотов (далее по тексту сократим холостые обороты — ХХ). Отверстие, через которое подается топливная смесь для ХХ, расположено за воздушной заслонкой и топливовоздушная смесь через него начинает поступать в цилиндр только когда разрежение в карбюраторе сильно увеличивается, т.е. когда воздушная заслонка сильно перекрывает воздух.
Горючая смесь на ХХ готовиться таким образом: топливо из поплавковой камеры подается по каналу 4 и смешивается с воздухом входящим через отдельный воздушный канал показанный синей стрелкой. Качество смеси регулируется винтом качества смеси ХХ 2, т.е. чем больше вы закручиваете винт, тем больше перекрываете воздушный канал, тогда смесь становится богаче (в ней больше топлива), чем больше вы откручиваете винт — тем больше поступает воздуха и смесь становится беднее (в ней больше воздуха). Таким образом, завинчивая вывинчивая винт регулировки качества ХХ, Вы добиваетесь оптимальной пропорции.
Больших или меньших оборотов двигателя добиваються небольшим поднятием или опусканием основной воздушной заслонки 3. Для этого сбоку установлен специальный винт количества оборотов. Закручивая его Вы приподнимаете воздушную заслонку, откручивая — приопускаете.

Для правильной дозировки топлива и воздуха в местах где происходит их забор устанавливаются жиклеры. Что же это такое, жиклер?
Схематически в разрезе он выглядит как показано на рисунке 5:

Отверстие 1 в нем выбирается определенного диаметра и не позволяет потреблять топлива или воздуха больше нормы. Жиклеры установлены на входах в каналы подачи топлива на основной и холостой ход. Также, иногда, вместо регулировочного винта качества воздушной смеси ХХ на входе в воздушный канал устанавливается жиклер. Плюсы данной конструкции — не требуется регулировать качество смеси, минусы — при износе со временем, либо при других факторах Вы не можете ничего отрегулировать.

Что же такое поплавковая камера? Это емкость в карбюраторе, где находится топливо. С помощью пластикового или железного поплавочка уровень бензина в камере всегда остается стабильным. Как только топливо начинает уменьшаться, поплавочек опускается и иголка, с которой он соединен, открывает отверстие подачи топлива из бензобака. Бензин начинает течь, поплавок снова поднимается и уровень стабилизируется.

Стоит упомянуть, что когда двигатель холодный, ему недостаточно топлива для нормального запуска и смесь нужна богаче. Согласитесь, крутить винты и менять жиклеры для этого не совсем удобно :о) Для этого создан дополнительный канал подачи топливной смеси, очень похожий на основной, только меньших размеров. Там также есть воздушная заслонка и игла, только управление заслонкой происходит в основном двумя способами:
1). Ручное управление. На руле установлен рычажок. На холодную Вы его поворачиваете, открывается дополнительный канал и поступает дополнительная смесь. По мере прогрева поворачиваем рычаг в исходное положение.
2). Автоматическое управление. Игла и заслонка соединены с устройством, которое принудительно нагревается. Нагрев зачастую происходит спиралью (подобной в кипятильнике), подключенной к генератору. При этом материал, который нагревает спираль, расширяется и толкает шток к которому и присоединена воздушная заслонка с иглой. Время прогрева рассчитано оптимальным образом, и по истечение определенного времени (приблизительно от 3 до 7 минут) канал полностью закрывается.

Следует учесть, что регулировку карбюратора нужно проводить только на хорошо прогретом двигателе. На холодном двигателе будет мешать не закрывшаяся заслонка дополнительной подачи топлива, неправильная работа двигателя по причине не полного его прогрева. Начинайте регулировку сразу после того Вы покатались на скутере или же после 10-15 минут прогрева.
Также перед регулировкой проверьте, а лучше смените на новую свечу зажигания. Проверьте загрязненность воздушного фильтра, прочисте его или смените на новый. Убедитесь что выхлопная система чиста. Желательно также промыть в бензине и продуть сжатым воздухом все каналы и жиклеры в карбюраторе.
Вот только после этого можно приступать к регулировкам.

А теперь сама регулировка карбюратора.
Игла в воздушной заслонке может перемещаться относительно ее в небольших пределах. Для этого на игле есть пазы в которые вставляется штопорное колечко. Ставим это колечко в средний паз. Болт регулировки качества смеси завинчиваем до упора и отвинчиваем обратно на 1 1/4 — 1 1/2 оборота. Заводим мотороллер.
Если холостых оборотов нет, они слишком низкие или высокие, регулировкой винта холостых оборотов увеличиваем их, если высокие, то уменьшаем.
Затем снова, регулировкой винта качества смеси, добиваемся максимальных холостых оборотов и завинчиваем его обратно на 1/4 — 1/2 оборота.
Пробуем ехать. Если при разгоне с места есть провалы, еще на 1/4 оборота закручиваем винт качества смеси. После каждой регулировки винтом качества подгоняем холостые обороты двигателя винтом холостых оборотов.
При перерасходе топлива, нужно опустить иглу золотника на одно деление и произвести регулировку заново, как описано выше. Если наоборот, скутеру все равно не хватает топлива, есть провалы, поднимаем иглу на деление вверх и все повторяем регулировку сначала.
В некоторой степени правильность регулировки карбюратора можно определить по цвету изолятора свечи. Если цвет коричневый — значит в общем качество топливо нормальное. В основном принцип работы и устройство всех карбюраторов одинаковы, поэтому не важно какой маркой мотороллера Вы обладаете.
Конечно отрегулировать очень точно и правильно карбюратор может только опытный специалист, но благодаря данной статье Вы сможете это неплохо сделать и сами. (*Источник — сайт moto.com.ua)

Устройство карбюратора четырехтактного скутера.

Ну теперь опишу особенности устройства и возможные неисправности (равно как и способы их устранения) карбюратора, установленного на 4-тактные скутеры. В общем, этот карбюратор хорошего качества. Только вот впускной патрубок имел на внутренней поверхности неровности и раковины, которые пришлось зашлифовать наждачной бумагой, а затем отполировать полировочной пастой.

Демонтаж. Снимаем сиденье с ящиком для шлема (4 гайки и 2 шурупа под ковриком, подробнее читайте в статье «Регулировка зазора клапанов»). Вот он, карбюратор.

Перед тем, как снимать карбюратор, необходимо почистить места его соединений с воздуховодом воздушного фильтра, всасывающим патрубком (переходником между цилиндром и карбюратором) и устройством запуска холодного двигателя (аналог «подсоса» на авто). Это предотвратит попадание посторонних частиц (как в карбюратор, так и в цилиндр).

Отвинчиваем 2 гайки (показаны красными стрелками), которыми прикреплен переходник к цилиндру (я считаю этот способ проще, но если Вы хотите, то можете ослабить винт хомута на переходнике и снять его с карбюратора).

Ослабляем винт хомута шланга воздушного фильтра и снимаем его с патрубка карбюратора.

Отсоединяем топливный шланг и шланг с патрубка, установленного на переходнике.(шланги указаны синими стрелками)

Отсоединяем тросик газа, для этого пропускаем его через прорезь рычага привода заслонки. Перед этим необходимо открутить контргайку регулятора натяжения тросика газа на карбюраторе и вытащить регулятор из отверстия (так проще, трос не натянут).

Снимаем пластмассовую крышку с устройства запуска и отвинчиваем два болта, крепящих механизм запуска холодного двигателя и вынимаем его. Если неподалеку расположен разъем, то отсоедините провод, идущий к термостату. На моем мопеде для разъединения штекера пришлось бы снимать всю облицовку, поэтому я решил отвинтить само устройство.

Все, карбюратор свободен, но в нем (точнее в поплавковой камере) еще находится бензин. Чтобы его слить, ослабляем спускной винт, расположенный на нижней поверхности карбюратора и сливаем бензин через спускной шланг в подходящюю емкость (в бензобак сливать не советую, так как на дне поплавковой камеры может присутствовать вода).

Теперь можно ослабить хомут переходника и снять переходник.

Итак, к устройству карбюратора.

Топливная игла

Снимаем крышку карбюратора (крышка вакуумной камеры). Она прикручена двумя болтиками одинаковой длины. Откручивать крышку надо осторожно, так как под ней стоит пружина.

Под крышкой находятся пружина, диафрагма со стаканом и топливная игла с колпачком. Доставать иглу аккуратно! На нее надеты шайба и резиновое колечко (выполняющее роль уплотнителя), они очень малы и их легко потерять.

Игла имеет 5 кольцевых вырезов, на один из которых надето кольцо. Переставляя это кольцо мы обедняем (при перестановке выше) или обогащаем (при перестановке ниже) топливную смесь. Обычно кольцо надето на среднюю прорезь. Оптимальным положением является то, в котором мотор не захлебывается.

Настройка карбюратора приведена выше. Хочу заметить, что настраивать надо сразу весь карбюратор, то есть положение топливной иглы и холостой ход. Настройку производить только на хорошо прогретом двигателе!

Как поднимается игла. При открытии заслонки создается разряжение в диффузоре (т.к. увеличивается скорость потока). Давление воздуха в вакуумной камере (над диафрагмой) понижается, стремясь к давлению в диффузоре. (Вакуумная камера и диффузор связаны посредством отверстия в дне стакана-заслонки) В это время давление воздуха под диафрагмой остается постоянным и равно атмосферному (полость под ней сообщается с атмосферой посредством канала в форме дуги, см. фото). Из-за разницы давлений поршень поднимается вверх, постепенно открывая диффузор и поднимая иглу. Таким образом двигатель постоянно получает смесь бензина и воздуха в нужном соотношении.

Поплавковая камера

Снимаем крышку поплавковой камеры, для этого откручиваем 3 болта одинаковой длины.

Вот так выглядит поплавковая камера изнутри.

В поплавок впаян язычек, который связан пружинкой с иглой. Если уровень топлива в карбюраторе уменьшается, то поплавок опускается и тянет иголку. Игольчатый клапан открывается и бензин поступает в поплавковую камеру. При достижением поплавом нормального положения, он давит язычком на иглу, которая в свою очередь закрывает клапан. При попадании грязи в игольчатый клапан, он не закрывается и происходит переполнение поплавковой камеры. Мотор начинает захлебываться, а бензин — вытекать из карбюратора. Проверить работоспособность клапана (даже при прикрученной крышке поплавковой камеры) можно с помощью резиновой груши. Для этого переворачиваем карбюратор, надеваем грушу на патрубок подачи топлива карбюратора и нажимаем на нее. Груша должна оставаться в сжатом положении около 20-30 секунд. Если же она сразу наполняется воздухом, то игольчатый клапан неисправен и нужно его прочистить. Для этого откручиваем болт, фиксирующий ось поплавка и достаем поплавок. Продуваем клапан воздухом и обдуваем иглу. Если это не помогло, то иглу придется сменить.

Переполнение поплавковой камеры может быть так же вызвано неправильной регулировкой положения поплавка. При этом нужно немного подогнуть язычек в сторону иголки. Проверить уровень топлива в поплавковой камере можно с поиощью прозрачной трубки, надетой на сливной патрубок поплавковой камеры. При этом трубку нужно держать вертикально, параллельно боковой плоскости карбюратора.

Жиклеры

В центре поплавковой камеры установлены 2 жиклера. Чтобы их прочистить, необходимо продуть их сжатым воздухом. Если Вы захотите увеличить мощность скутера путем установки жиклера большего диаметра, то это ничего не принесет кроме повышенного расхода топлива. Со стандартным карбюратором мотор устойчиво работает даже при установке 80 кубового цилиндра.

Помимо основного жиклера, мотор получает бензин от дополнительного. На пластине крепления тросика газа установлена тонкая пластинка из металла с пружинкой. (фото)

При резком открытии заслонки, ее рычаг нажимает на эту пластинку (посредством ролика из пластмассы). Эта пластинка нажимает на шток насоса (этот насос носит название «ускорительный насос»), к другому концу которого пркреплена мембрана.

С помощью этой мембраны в карбюратор дополнительно впрыскивается бензин. Если сам клапан или его привод вышли из строя, то мотор не получает поддержки и работает нестабильно когда Вы резко добавляете газ. Прочистите клапан, открутив его крышку, и продуйте каналы.

Если сломался привод, то почините (используйте смекалку) или купите новый.

Чистка карбюратора

Можно прочистить карбюратор в бензине, пользуясь подходящей щеткой. Так же можно приобрести специальный спрей или жидкость и использовать их согласно инструкции. Совсем «продвинутым» рекомендую отнести разобранный карбюратор в автосервис и прочистить его тем ультразвуком (если неподалеку есть такой автосервис).

При сборки карбюратора аккуратно устанавливайте прокладку крышки поплавковой камеры. Мембрана, управляющая топливной иглой, устанавливается только в одном положении, для этого у нее есть полукруглый выступ, а в приемной грани карбюратора соответствующий вырез. В случае, ели мембрана расширилась, охладите ее (например в морозильной камере, в течении 30 секунд), а затем быстро установите на место.

При настройке карбюратора используйте винт холостых оборотов:

и винт регулировки качества смеси. К этому винту можно подобраться, даже если пластиковая облицовка установлена. Используйте длинную отвертку и у Вас все получится!

Вот вобщем то и все о карбюраторе, если возникнут вопросы или замечания, пишите отзыв или оставляйте сообщение в форуме.
Автор: Артем Петров
Источник: china-scooter.ru

Просмотров: 117604

Карбюратор к 131 устройство, ремонт, регулировка, модификации

Карбюратор – сердце двигателя. Это механизм, питающий двигатель топливом. Карбюратор готовит смесь бензина и воздуха в правильной пропорции. Карбюратор к 131 на УАЗе состоит из множества мелких деталей, совершающих постоянное движение. В результате трения и нагрева некоторые компоненты механизма изнашиваются, забиваются остаточными продуктами топлива. Поэтому периодически бывает нужна очистка, промывка, восстановление либо замена.

Содержание статьи

Основные системы карбюратора к 131

Карбюратор к 131 устанавливается на различные двигатели для машин ГАЗ, УАЗ, Соболь, Волга. Данный тип карбюратора вместе с аналогом к 151 наиболее популярный в России. Механизм собирается из трёх основных блоков, с помощью винтов соединяемых вместе, как единый узел. Крепежные винты проходят через весь карбюратор и уплотнительные прокладки между ними.

Верх узла представляет собой крышку карбюратора. Патрубок забора воздуха входит через нее, разветвляясь по двум отдельным каналам. Воздушная заслонка вмонтирована возле канала камеры № 1. Средний блок, служащий корпусом для всего устройства, конструктивно объединяет две камеры подготовки топливно-воздушной смеси с одной поплавковой камерой. Система дроссельных заслонок расположена под нижним отсеком механизма.

Рис. 1. Общий вид карбюратора к 131: 1 — пневмопривод пуска и прогрева; 2 — привод ускорительного насоса и экономайзера; 3 — распылитель ускорительного насоса; 4 -воздушная заслонка; 5 — распылитель экономайзера; 6 — полуавтомат пуска и прогрева; 7 — главный воздушный жиклер с эмульсионной трубкой; 8 — воздушный жиклер холостого хода; 9 — жиклер экономайзера; 10 — топливный жиклер холостого хода; 11 -главный топливный жиклер; 12 — микровыключатель; 13 — блок управления; 14 — электромагнитный клапан; 15 — винт эксплуатационной регулировки; 16 — регулировочный винт состава смеси; 17 — клапан экономайзера холостого хода; 18 — дроссельная заслонка; 19 -клапан экономайзера; 20 — обратный клапан; 21 — нагнетательный клапан; 22 — клапан разбалансировки; «а» и «б» — штуцеры для подсоединения шлангов электромагнитного клапана.

Здесь компактно расположены дроссели, а также патрубки для смешивания топливно-воздушной смеси обеих камер. Уплотнительная прокладка, выполненная из термоизоляционного материала, установлена возле стыка нижнего и среднего секторов. По своей конструкции карбюратор к131 выполнен как механизм с двумя смесительными камерами. Каждая из них располагает своей главной дозирующей системой.

Перечень систем, которые осуществляют непосредственное приготовление воздушно-топливной смеси:

Холостые обороты

Регулирующий блок топлива с воздухом включается при открывании дросселя камеры № 2. Здесь же находится эконостат, служащий для обогащения горючей смеси. Прибор срабатывает от режима максимальной нагрузки, воздействующего на карбюратор к131. Устройство всех систем хорошо продемонстрировано рис. 1, который расположен вверху.

Запуск двигателя на холодную

Составляющие системы полуавтомата:

• пневматический корректор;
• управляющие рычаги;
• заслонка управления подачей воздуха.

Ручным приводом оператор или водитель осуществляет закрывание заслонки непосредственно во время старта не прогретого мотора. Пневматический корректор автоматически при запуске силового агрегата слегка приоткрывает заслонку воздуха строго определенной величины. Данная операция осуществляется посредством воздушного разрежения. Оно возникает снизу благодаря всасывающему движению поршней под камерами.

Правильная регулировка карбюратора к 131 позволяет механизмам узлам автомобиля работать бесперебойно, автоматически. При этом обеспечивается устойчивое функционирование силового агрегата, необходимое для прогрева всех эксплуатационных жидкостей двигателя. Во время проведения манипуляций, водитель должен нажимать ногой педаль газа, удерживая ручку открывания воздушной заслонки максимально вытянутой к себе.

Экономайзер

Прибор отключает подачу топлива, когда это необходимо. Процесс начинается во время начала торможения транспортного средства. Подобное движение осуществляется без использования топлива силовым агрегатом. Благодаря экономайзеру, осуществляется значительная экономия топливных ресурсов. Одновременно снижается уровень загрязнения окружающей среды.

Модули экономайзера:

• управляющий блок;
• тумблер;
• клапан с электромагнитом;
• экономайзер.

Тумблер с экономайзером устанавливаются по ходу корпуса. Клапан с электромагнитом, управляющий блок находятся перед водительской кабиной. Регулировка карбюратора к 131 на УАЗе значительно улучшает эксплуатационные характеристики автомобиля.

Управляющий блок

Клапан с электромагнитом управляются данным устройством. Процесс осуществляется по частоте и мере поступления электрических импульсов. Они поступают к управляющему блоку от катушки зажигания. При снятии ноги с педали газа контакты тумблера размыкаются.

Отключение подачи топлива

Водитель отпускает педаль газа. Сразу же управляющий блок прекращает подачу электрического напряжения клапану с электромагнитом. Обороты двигателя при этом достигают 1400 оборотов за минуту. Клапан с электромагнитом пропускает воздух по своим каналам из атмосферы через экономайзер. Под воздействием давления воздуха экономайзер перекрывает канал холостого хода, отключая подачу топлива.

Рис. 2. Клапан экономайзера карбюратора к 131.

Когда происходит поломка, все нарушается. При отпущенной педали силовой агрегат не заводится, либо глохнет. Устранять причины неисправности необходимо, начиная с проверки электрических контактов полюсов приборов. После этого последовательно проверяются функции клапана с электромагнитом, тумблера, управляющего блока. Регулировка карбюратора к 131 на УАЗ позволяет эксплуатировать технику с полной отдачей.

Регулировка тумблера и электромагнитного клапана

1. Разъединить электрический разъём блока управления.
2. Зажигание включено, но мотор не запущен.
3. Одна рука несколько раз плавно открывает, закрывает дроссель.
4. Другая рука одновременно обхватывает клапан с электромагнитом.

ВАЖНО! Работающий клапан с электромагнитом и предохранителем, а также тумблер в рабочем состоянии проявят себя тем, что в клапане при открывании заслонки будут раздаваться громкие щелчки и чувствоваться вибрация. Клапан будет срабатывать, магнит двигаться от полюса к полюсу. Рука будет ощущать эти движения.

Управляющий блок

1. Электрический разъём соединяется с управляющим блоком.
2. Зажигание включено, мотор запущен, прогрет до 70 градусов.
3. Одна рука резко открывает дроссель на 1/3 хода.
4. Другая рука одновременно обхватывает клапан с электромагнитом.
5. Резко нажать закрывание дросселя.
6. Клапан с электромагнитом отключится, если управляющий блок исправен.

Клапан с электромагнитом, если он исправен, включается при снижении оборотов коленвала до 1050 об/мин. Все важные механизмы взаимосвязаны с поплавковой камерой. Необходимый уровень горючего поддерживается поплавком с топливным клапаном.

Работа подсоса

Наличие подсоса – серьёзное преимущество модели к 131. Управление холодным запуском силового агрегата автомобильных моторов, где имеется карбюратор на УАЗ однокамерный, функционирует раздельно. Вследствие этого запуск холодного мотора может осуществляться с трудом. Для улучшения этого между полумесяцем устройства запуска и регулировочной пяткой дроссельной заслонки протянута проволока.

Благодаря этой проволоке создаётся сцепление между двумя раздельными механизмами. Подсос гарантирует быстрый, лёгкий запуск силового агрегата. Подсос можно регулировать, настраивая необходимые значения. Параметры запуска двигателя выставляются, зависимо от температуры наружного воздуха, погодных условий.

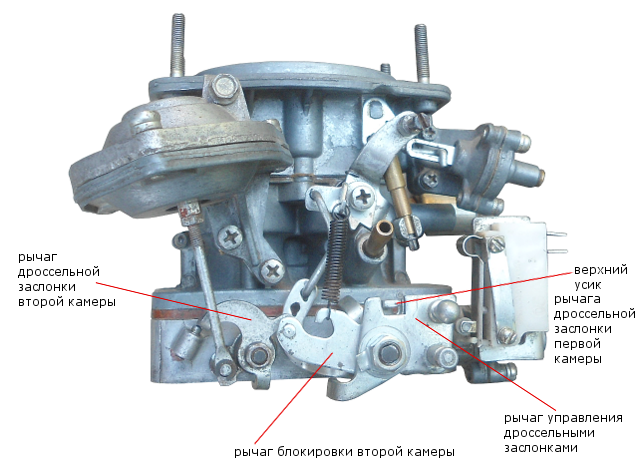

Рис. 3. Конструкция карбюратора К 131: некоторые особенности

Основные неисправности

Характерные неисправности могут быть вызваны не только сбоем карбюратора. Могут произойти нарушения зажигания, питания топливом. Эти поломки напрямую влияют на работу узла. Механизм начинает выполнять свои функции с перебоями.

ВНИМАНИЕ! Прежде, чем изменять точные регулировки карбюратора, необходимо убедиться, что все основные блоки автомобиля, электрооборудование, подача горючего функционируют нормально. Всё исправно – значит, нарушения именно карбюратора. Приступаем к выявлению поломок.

Отсутствуют холостые обороты

Причины:

• датчик холостых оборотов неисправен;
• дроссельная заслонка забита отложениями;
• датчик положения дроссельной заслонки неисправен;
• засорился карбюратор.

Ликвидация неисправностей

Почистить дроссель. Датчики положения дросселя, холостых оборотов проверить на работоспособность. Когда произведенные действия не дали положительных сдвигов, необходимо заменить все механизмы, входящие в карбюратор 131.

Поплавок заливает. Что делать?

При переливе бензина через уплотнители проблематичен старт двигателя автомобиля. Тяжелее всего запускается горячий мотор. Нестабильно высокие холостые обороты, которые невозможно отрегулировать. При работающем моторе из глушителя выходит дым чёрного цвета. Это происходит от переизбытка топлива, догорающего внутри. Ощущаются провалы педали газа при нажатии. Переобогащенная топливная смесь заливает свечи, которые мокрые, с чёрным нагаром.

Неисправности, их устранение

1. Неисправен клапан игольчатый или появилась его негерметичность. Возможно его заклинивание при открытом положении. Слегка постучать молотком по корпусу. Проверить плотность затяжки корпуса клапана игольчатого, наличие резинового уплотнительного кольца под ним. Проверить герметичность можно всасыванием воздуха из резиновой трубки, подающей горючее на карбюратор к 131. Регулировка расхода топлива осуществляется после ремонта.
2. Пробит поплавок либо нарушена его герметичность, вследствие чего он не плавает в бензине, а опускается на дно. Игла запорного клапана вовлекается следом за ним, поэтому клапан игольчатый всё время открытый. Топливо без помех заливает камеру. Поплавок необходимо снять, можно его потрясти возле уха. Слышно, как внутри плещется топливо. Негерметичный поплавок можно легко запаять либо заменить новым.

   Рис. 4. Поплавковая камера и прокладка

3. Нарушено положение поплавка относительно стенок камеры. Из-за этого он задевает за стенки, уровень топлива повышается. Регулировка карбюратора к 131 регулировка начинается со снятия крышки. Положение поплавка выравнивается. Оно должно быть параллельным оттиску картонной прокладки. Одновременно необходимо проверить, отрегулировать лёгкость его перемещения внутри камеры, без перекосов, деформаций рычагов, стоек.

   Рис. 5. Поплавок

4. Слишком высокий уровень горючего для поплавковой камеры. Необходимо снять крышку, отрегулировать. Уровень топлива должен быть посередине плоскости наклона передней стенки. Расстояние до дна равняется 29±2 мм. Регулировка осуществляется подгибанием поплавковых лепестков.
5. Неисправность бензонасоса. Из-за повышенной мощности бензонасоса к поплавковой камере поступает чрезмерный объем топлива. Если отсутствует слив, невозможно перекачать его излишки, поэтому происходит перелив. Проверяется бензонасос: исправность клапанов, диафрагмы, пружины возврата. Неисправные детали необходимо заменить новыми.
6. Засорился воздушный жиклер главной системы дозировки первой смесительной камеры. За счет понижения объема воздуха происходит переобогащение топливной смеси, подаваемой на карбюратор к 131. Устройство внутреннего отверстия жиклёра сужено. Необходимо выкрутить воздушный жиклёр ГДС первой камеры, прочистить, продуть его, установить заново.

Залегание дозирующей иглы

Залегание дозирующей иглы приносит много неприятностей: переливается бензин, двигатель чихает, плохо заводится, динамика двигателя слабая. Если залегание происходит постоянно, необходимо деталь заменить. Снять крышку, вынуть поплавок, прежнюю иглу, выкрутить специальное гнездо для установки иглы. Новое гнездо, наконечник из силикона вкрутить вместо старого. Установить новую дозирующую иглу.

Рис.6. Дозирующая игла карбюратора

Между корпусом узла и силиконовым гнездом для иглы расположено стальное кольцо. Нижний торец иглы имеет подпружиненный шарик, который прикасается к язычку поплавка. Вставив иглу в стакан гнезда, поплавок располагаем на свое штатное место. Теперь уровень такой, каким ему положено быть. Рекомендованный уровень 2/3 от размера окна поплавковой камеры достигается подгибанием язычка поплавка.

Что делать если карбюратор к 131 замерз

Если наружная температура воздуха долго сохраняет свои значения от +9ºС до -5ºC, а влажность воздуха остается повышенной, идет дождь, мокрый снег, стелется туман, карбюраторы к 131 могут замерзать во время движения транспортного средства. Когда автомобиль долго едет с одинаковой скоростью, поверхности дозирующих элементов возле распылителей, кромок дроссельной заслонки постепенно покрываются льдом. Это места, где наиболее высокая скорость движения холодного воздуха.

Дроссель при таких условиях длительный период не двигается, пребывая в одном и том же положении. Лёд закупоривает отверстия для циркуляции воздуха переходной системы первой камеры. Откладываясь по распылителям, лёд уменьшает внутреннее сечение проходных отверстий.

Топливная смесь сильно обогащается, поскольку воздуха проходит меньше, объём бензина остается прежним. С подобными условиями не может справиться карбюратор к 131. Регулировка холостого хода не приносит ожидаемых результатов.

ВАЖНО! Свечи покрываются толстым слоем нагара, искрообразование значительно ухудшается. Двигатель всё больше теряет мощность, останавливаясь совсем. После остановки транспортного средства под воздействием тёплого двигателя лёд в карбюраторе самопроизвольно тает. Через 5-10 минут карбюратор по-прежнему готов к работе, мотор заводится, вроде ничего не было. Можно продолжать движение.

Прочие неисправности

В практической эксплуатации автомобилей ГАЗ, Соболь, Волга, Газель, в конструкции которых установлен однокамерный карбюратор на УАЗ, регулировка и своевременное обслуживание предупреждает много различных серьезных поломок, например:

• К входному штуцеру бензин поступает, в камере с поплавком топливо отсутствует. Причина данного явления кроется в заедании иглы топливного клапана при закрытом положении. Еще одна причина – засорение сетчатого фильтра. Необходимо извлечь сетчатый фильтр, промыть ацетоном, продуть сжатым воздухом под насосом либо компрессором, установить заново. Подвижность иглы восстанавливается постукиванием ключа о корпус карбюратора. Клапан все равно необходимо заменить при первой же возможности.
• Глубокий провал педали газа, остановка двигателя. Причина: засорение главного жиклёра топлива. Выкрутить жиклёр, почистить, установить в штатное положение.

Тюнинг карбюратора к 131 своими руками

Модернизируя карбюратор к131, можно удалить экономайзер принудительного холостого хода. Вместо пневмоклапана следует установить пробку с резиновым кольцом. Чтобы исключить дизелинг в момент отключения зажигания, применяется клапан с электромагнитом от карбюратора Солекс. При его установке надо проделать следующие операции:

• выкручивается заглушка эмульсионного жиклёра холостого хода;
• выкручивается сам эмульсионный жиклёр холостого хода;
• в снятом жиклёре рассверливается отверстие сечением 0,1 мм, после этого он устанавливается повторно;
• клапан вкручивается в карбюратор;
• к электромагнитному клапану подсоединяется фиолетовый провод от замка зажигания.

После усовершенствования карбюратора к 131 наблюдается приличная экономия топлива.

Регулировка карбюратора к 131. С целью улучшения холостого хода можно своими руками поднять уровень топлива поплавковой камеры до 20 мм. Достигается подобный результат методом подгибания латунных кромок поплавка. При этом следует значительно уменьшить мощность насоса ускорителя. Главное – не допустить провалов педали акселератора. Получаем идеальный холостой ход, прекрасную моторную динамику, безупречное функционирование всех карбюраторных, моторных систем автомобиля.

Разборка карбюратора серии к 131

1. Снять карбюратор. Во избежание попадания мелких предметов, закрыть ветошью отверстие камеры сгорания.
2. Открутить удерживающие крышку семь винтов.
3. Вытащить шплинт крепления, вывести тягу от устройства пуска из рычага.
4. Пружину возврата заслонки воздуха снять. Вывернуть два винта крышки балансировочного канала поплавковой камеры. Крышку отделить от корпуса вместе с прокладкой.
5. Отвёрткой открутить винт крепления по центру. Распылитель эконостата снять вместе с прокладкой.
6. Отвернуть три маленьких винта. Демонтировать детали пускового механизма: диафрагму, пружину, крышку.
7. Пробку оси поплавка выкрутить. Поплавок с запорной иглой и ось вынуть из корпуса.
8. Во избежание вытекания бензина по резьбе пробки оси поплавка, алюминиевую шайбу, расположенную на оси, следует обязательно вынимать из корпуса. При сборке её надо установить, где она стояла раньше, в составе оси. Этим будет обеспечено правильное положение в отверстии.
9. Выкрутить седло клапана игольчатого.
10. Открутить винт, крепящий штуцеры топлива в поплавковой камере. Вынуть из корпуса вместе с топливным фильтром и прокладками.
11. Со стенки поплавковой камеры вывернуть пробку.
12. Отвёрткой открутить кронштейн, удерживающий распылитель ускорительного насоса.
13. Поочередно выкрутить жиклеры воздуха. Шилом извлечь трубки для эмульсии из отверстий.
14. Открутить, вынуть блоки: воздушного, топливного холостого хода.
15. Выкрутить заглушку, расположенный под ней эмульсионный жиклёр.
16. По аналогии выкручивается жиклёр с обратной стороны.


    ОБРАТИТЬ ВНИМАНИЕ! До того, как выкрутить иглу регулировки, необходимо ее полностью закрутить. Выкручивая, посчитать количество оборотов. Принятые меры позволят впоследствии правильно ее установить. Так сохранится регулировка ускорительного насоса.

17. Отвёрткой открутить винты ускорительного насоса, извлечь содержимое.
18. Вынуть малые диффузоры обеих камер с пружинами.
19. Расположить карбюратор нижней частью вверх. Открутить два болта на дросселях, отделить от корпуса. Снять эбонитовую прокладку.
20. Открутить два винта крепления экономайзера, снять вместе с прокладкой.
21. Открутить два винта, отделить клапан ЭПХХ от корпуса.
22. Снять крышку, ключом 6 мм отвернуть гайку, которая крепит запорный клапан. Вынуть его из диафрагмы.
23. Выкрутить винты качества и количества смеси из корпуса узла холостого хода.

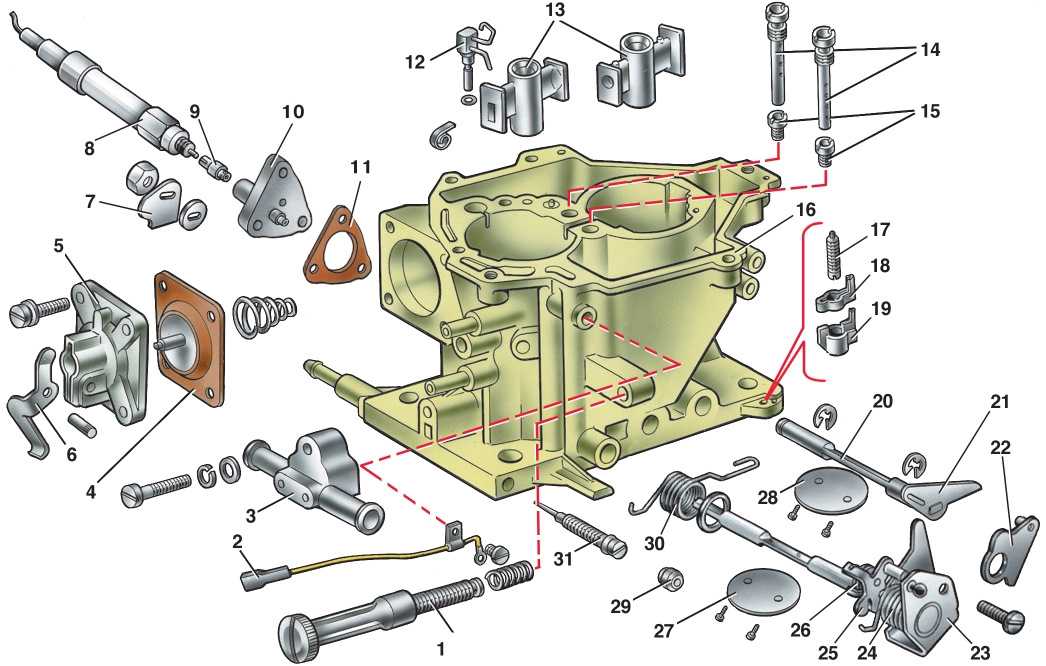

Рис. 7. Разобранный карбюратор к 131

Полная разборка карбюратора к 131 завершена. Можно приступать к его обслуживанию, мойке, чистке, ремонту.

В каких случаях необходима полная разборка и ремонт карбюратора

ВАЖНО! Ремонтируя карбюратор своими руками, осуществлять полную разборку необходимо только как исключение. Сначала надо тщательно почистить все засорённые жиклеры, проверить проходные отверстия, промыть клапаны ацетоном, продуть сжатым воздухом, смазать трущиеся узлы, механизмы. Если все указанные процедуры без разборки не смогли устранить заедание дроссельных, воздушных заслонок, а каналы не очистились от серьезных отложений, необходимо приступать к разборке и более тщательному ремонту.

Как собрать карбюратор серии к 131. Правильное подсоединение шлангов, тяг, всех механизмов. Настройка, регулировка

После полной разборки карбюратор к 131 а подвергается тщательной мойке. Лучше всего дозирующие жиклёры промывать чистым авиационным керосином. Если нет керосина – промывать дизельным топливом. Детали можно мыть, чистить ацетоном. Жиклёры следует тщательно продуть сжатым воздухом. Регулировка карбюратора к131 осуществляется после прогрева двигателя.

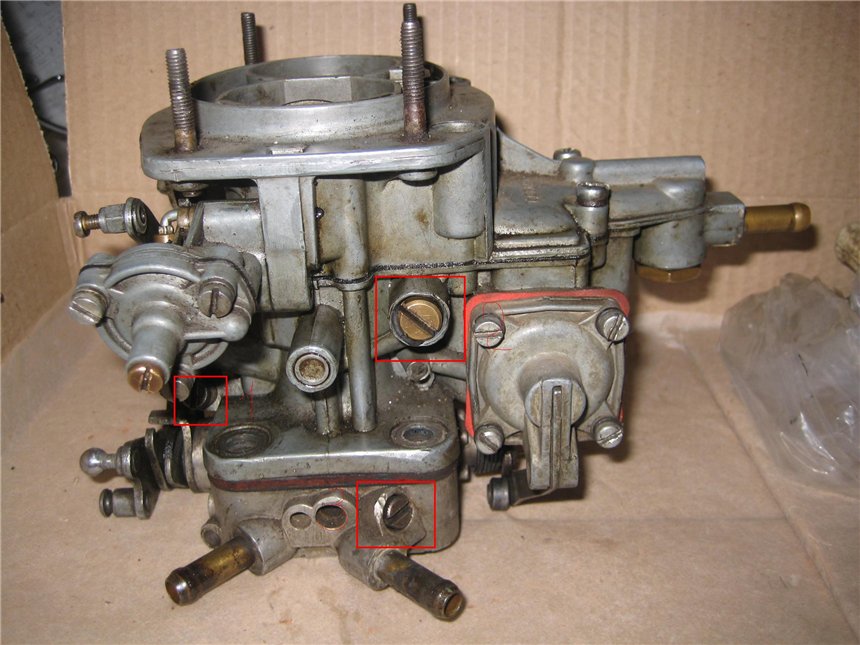

Рис. 8. Как выглядит карбюратор к 131 и к 131 а

Наиболее эффективно застывшие отложения – лаки, смолы удаляют растворители от 645 до 652, а также ацетон. Необходимо помнить, что они могут повредить неметаллические изделия – диафрагмы, прокладки, уплотнители. Их следует мыть отдельно только бензином.

Замоченные растворителем либо бензином жиклёры чистятся медной проволокой, а лучше – деревянными палочками типа зубочисток. Собирая, устанавливая карбюратор, нельзя использовать герметик! Выдавленные во внутренние полости излишки средства заполнят проходные каналы, блокируя их проходимость.

Ни в коем случае нельзя ковырять отверстия металлическими предметами, тереть напильником, чистить наждачной бумагой. От такой чистки нарушается проходимость отверстий, возможны переливы топлива. Все изношенные детали следует заменить новыми. Отрегулировать иглу, жиклёры можно специальным стендовым оборудованием.

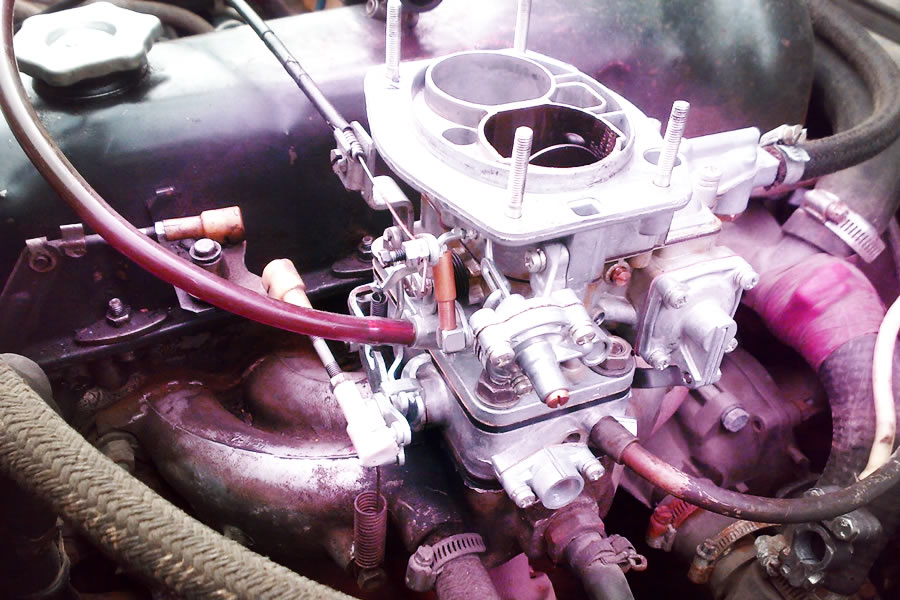

Карбюратор к131а схема подключения шлангов. Питающие шланги подсоединяются к своим штатным местам, обжимаются специальными хомутами. Во избежание подсоса воздуха штуцеры, к которым подсоединяются топливные шланги, можно обработать герметизирующим составом. Во избежание вредных касаний, с целью недопущения перетирания при движении авто, шланги необходимо заправить в специальные держатели.

Карбюратор К-131 сборка и регулировка. Собирать узел необходимо в обратной последовательности. После сборки отрегулировать правильный уровень топлива поплавковой камеры легко с помощью штангенциркуля. Его заплечики должны упереться в верхнюю плоскость корпуса карбюратора.

Одновременно хвостовик штангенциркуля с выставленной заранее глубиной 21,5 мм, должен касаться уровня топлива. Чтобы настроить карбюратор к 131, такая процедура осуществляется на автомобиле после стабилизации уровня топлива. Подкачивать бензин надо ручным приводом бензонасоса. Вместе с этим проверяется герметичность клапана.

Заключение: Карбюратор К-131 представляет собой сложную систему, предназначенную для подготовки, подачи воздушно-топливной смеси камере сгорания двигателя. Своевременное обслуживание, правильный уход за всеми механизмами этого устройства обеспечит устойчивую работу силового агрегата, долговечное бесперебойное функционирование такого сложного механизма, как карбюратор 131 на УАЗ, отзывы автомобилистов о котором неизменно всегда положительные.

Существующие модификации карбюраторов серии к 131

Все существующие модификации карбюраторов серии к 131 и их применяемость на автомобилях показаны в таблице ниже:

Модификации карбюратора	Применяемость на авто	Тип двигателя	Объём л
к 131	Волга: ГАЗ-2П0. 31029, 3102, 3110. Газель: ГАЗ-33021, 33023, 33027, 2705, 27057.	ЗМЗ-402	2.45
к 131В к 131Г	УАЗ-31М2 31514 3″41, 3962,2206,3303 3909	УМЗ-417.10	2.45
131Д	Волга ГАЗ-ЗИО, Соболь: ГАЗ-2752, 2717, 22171, Газель (кроме ГАЗ-33021).	ЗМЗ-406	2.3
к 131Е	УАЗ-3153, 33036, 39094, 39095.	УМЗ- 4218.10	2.9
к 131И	Волга ГАЗ-31029. Газель ГАЗ-3302	JM3-410 10	2.9
к 131Л	УАЗ-31601.	УМЗ-421.10	2.9
к 131Н	ИЖ-412ИЭ. 21251, 2715-01, 27151-01.	УЗАМ-331(6)	1.5
к 131П	НЖ-2126 Ода	УЗАМ-3317	1.7
к 131Р
к 131С	Волга ГАЗ-3102, 31029, 3110. Газель, Соболь.	ЗМЗ-402.10	2.45
к 131Т	Газель.	VM3-4215.10	2. 9
к 131У	VA3-31512	ЗМЗ-402.10	2.45
к 131Ф
к 131Ц	УАЗ-33036, 31512.	ЗМЗ — 4104.10	2.9

Как выглядит карбюратор газонокосилки? – Garden Tool Expert

Карбюратор является основным компонентом, отвечающим за подачу правильной топливно-воздушной смеси в камеру сгорания двигателя газонокосилки. Называемые легкими машины, они всасывают свежий воздух, поэтому расположены в наиболее подходящем месте. Карбюратор имеет сложную форму с несколькими патрубками. К ним относятся воздухозаборник, топливопроводы и выпускные трубопроводы для подачи смеси в двигатель. Речь идет о горючей смеси, также известной как заряд. Он часто имеет корпус в форме чаши, чтобы учитывать изменения давления машины. Карбюратор — это деталь, которая обычно крепится болтами к боковой или верхней части двигателя газонокосилки, в зависимости от производителя. Это помогает узнать подробности о форме и различных компонентах карбюратора, чтобы лучше понять устройство. В этой статье вы узнаете о компонентах, формах и конструкции карбюратора, чтобы лучше понять, как он выглядит и работает.

Как выглядит карбюратор газонокосилки:

Большинство карбюраторов внешне очень похожи, небольшая металлическая деталь с рычагами и пружинами и характерной формой чаши под корпусом карбюратора. В некоторых карбюраторах не используется обычная газовая камера или поплавковая камера на дне. В газонокосилках с большим двигателем используются более крупные компоненты карбюратора, чем в газонокосилках с более компактным двигателем.

(CC BY-SA 2.0) от haru__q

Этот пост в блоге даст вам представление об отдельных компонентах и ​​их формах. Вы получите полное представление о форме карбюратора и его конструкции,

Содержание

• 1 Какие компоненты входят в состав карбюратора газонокосилки?
• 2 Подробнее о карбюраторе газонокосилки:
• 3 ● 1: базовая конструкция карбюратора газонокосилки
• 4 ● 2: чаша и поплавок карбюратора газонокосилки
• 5 ● 3: воздушная заслонка газонокосилки и основная дроссельная заслонка

● 6 Жиклер карбюратора газонокосилки и жиклер холостого хода

• 7 ● 4: Карбюратор газонокосилки с приводом и толкателем
• 8 ● 5: Сравнение размеров карбюратора с другими частями косилки
• 9 Часто задаваемые вопросы
  • 9. 1 1. Как найти карбюратор газонокосилки?
  • 9.2 2. Какой компонент карбюратора газонокосилки является наиболее важным?
  • 9.3 3. Чем карбюратор газонокосилки отличается от карбюратора автомобиля?
• 10 Заключительные замечания:

Какие компоненты входят в состав карбюратора газонокосилки?

Хотя маленькие карбюраторы имеют решающее значение для эффективной работы двигателя косилки. Для работы двигателя газонокосилки требуется смесь топлива и воздуха. Соотношение топливо/воздух известно как соотношение воздух-топливо (AFR), которое обычно составляет 14,7:1 для двигателя внутреннего сгорания, как в газонокосилке. Карбюратору поручено поддерживать это соотношение. Это должно сделать смесь богатой или обедненной, поскольку газонокосилка требует мощности. Карбюратор в форме кишечника или боба имеет одну сторону, предназначенную для всасывания воздуха. В середине расположены компоненты смешивания и топливопроводы. В то же время торцевая часть несет заряд. Оставайтесь с нами, пока мы познакомим вас с компонентами, из которых состоит карбюратор. Это поможет вам представить форму карбюратора.

We will now look into the lawnmower carburetor in more detail:

1. Basic carburetor design
2. Carburetor’s bowl and float
3. Choke plate and Throttle plate
4. Main jet and idle jet
5. Riding vs. push mowers carburetors
6. Сравнение размеров с другими частями косилки

Более подробно о карбюраторе газонокосилки:

Подробнее о карбюраторе газонокосилки. Посмотрите на различные детали, увидьте разницу между карбюраторами газонокосилки и газонокосилки. И, наконец, посмотрите на размер карбюратора по сравнению с другими компонентами газонокосилки.

● 1: Основная дизайн карбюратора газонокосилки

Карбюраторы газонокосилки состоит из нескольких ключевых деталей:

• Карбюраторная чаша
• Float
• Дроссельная тарелка
• LEVER

THROTTLE PLAIT.

• Жиклер холостого хода
• Винт пилотного жиклера

Для общей картины отметим, что жиклер отвечает за подачу топлива. Рычаги и пластины смешивают топливо, а винты регулируют поток. Независимо от того, требуется ли газонокосилке больше или меньше мощности, карбюратор должен соответствующим образом отрегулировать заряд.

● 2: Чаша карбюратора и поплавок газонокосилки

Чаша карбюратора, также известная как поплавковая камера, расположена внизу и крепится к корпусу карбюратора одним винтом. Это просто металлическая чаша, похожая на круглый поднос. Эта поплавковая камера удерживает топливо и обеспечивает постоянную подачу топлива в карбюраторную смесь по мере необходимости. Он также имеет сливной болт или винт, через который можно слить бензин, не разбирая всю машину.

Поплавок крепится к карбюратору шпилькой. Это просто небольшой герметичный сосуд круглой формы из латуни или пластика, прикрепленный к мерной игле. Корпус карбюратора соединяет их обоих через шарнирный штифт. Удаление поплавка или шарнирного штифта освободит поплавок и иглу. Поддерживает постоянный уровень топлива в поплавковой камере.

● 3: Газонокосилка Дроссельная заслонка и дроссельная заслонка

Дроссельная заслонка представляет собой черный пластиковый клапан, который закрывает или открывает топливное отверстие двигателя при его запуске. В первую очередь его можно увидеть с одной стороны двигателя в виде круглой металлической пластины, называемой дроссельной заслонкой. Когда поршень опускается на такте впуска с закрытой дроссельной заслонкой, карбюратор создает небольшое всасывание. Это всасывание также помогает всасывать больше топлива из главного жиклера.

Дроссельная заслонка представляет собой металлическую круглую пластину, установленную на другой стороне карбюратора напротив дроссельной заслонки. Это пластиковый клапан черного цвета, управляемый дроссельной заслонкой, которая управляет подачей воздуха в двигатель.

● 4: Основной жиклер карбюратора газонокосилки и жиклер холостого хода

Над пилотным жиклером, соединенным с рычагом дроссельной заслонки, расположен черный винт, известный как винт холостого хода или винт блокировки дроссельной заслонки. Он устанавливает оптимальную топливную смесь, когда дроссельная заслонка находится в закрытом положении. Он также устанавливает режим холостого хода двигателя на более высоких оборотах в зависимости от состояния газонокосилки.

Ниже вы можете увидеть реактивный жиклер, также известный как жиклер холостого хода. Вы можете увидеть пару маленьких уплотнительных колец, которые закрывают отверстие внутри этого жиклера. Внизу латунный наконечник соединен с отверстием, закрывающим его основание. Он устанавливает количество топлива, поступающего в ваш двигатель, когда ваша газонокосилка работает на холостом ходу, т. е. без нагрузки. Все газонокосилки не имеют этого типа направляющей струи, но сборка в чем-то одинакова; материал может отличаться.

Главный жиклер просто ввинчивается в длинную опорную трубу, прикрепленную под карбюратором. В некоторых карбюраторах этот жиклер регулируется, а в некоторых он закреплен в длинной распределительной трубке. Это регулирует основной поток жидкости.

Теперь, когда вы знаете отдельные детали и их функции, вы можете получить представление о том, как выглядит карбюратор. Следующее видео на YouTube посвящено регулировке и настройке карбюратора и его компонентов. Вы можете использовать его для визуализации размера и формы карбюратора и его внутренностей:

● 4: Карбюратор газонокосилки с приводом и толкателем

Большинство карбюраторов очень похожи друг на друга, с небольшими металлическими компонентами, имеющими рычаги и пружины, и характерной формой чаши под корпусом карбюратора. Имея в руках карбюратор, вы обращаете внимание на большое отверстие в передней части для впуска воздуха, центральную сердцевину со всеми внутренними компонентами и задний порт, через который подается заряд. Карбюратор имеет трубчатый конец; через этот конец из чаши извлекается распыленное топливо. То, что я обозначил, является карбюратором стандартного типа, но не все карбюраторы выглядят так. Его форма и размер варьируются от модели к модели в некоторой степени.

Поскольку самоходные газонокосилки больше по размеру и требуют интенсивного сгорания в процессе скашивания, то и компоненты их карбюраторов больше. Более того, они спрятаны под капотом, чтобы можно было представить себе карбюратор с увеличенным впуском спереди. Кроме того, вы также можете визуализировать компактную форму, более плотные соединения и более короткие трубки.

Толкающие косилки в основном используются для небольших дворов. Он имеет компактный карбюратор с меньшим впуском и меньшими компонентами.

● 5: Сравнение размеров карбюратора с другими частями косилки

Размер карбюратора является показателем мощности газонокосилки. Их форма определяет тип косилки. Сравнение может дать вам больше информации. Вы заметите большую чашу в верхней части корпуса косилки, которая называется бензобаком. Под ним будет карбюратор, в основном центральной формы с экструдированными трубчатыми секциями для впуска. Двигатель по ней будет почти сравним по размерам с карбюраторным.

Часто задаваемые вопросы

1. Как найти карбюратор газонокосилки?

Карбюратор газонокосилки дышит за воздушным фильтром и часто скрыт от глаз. Итак, сначала мы найдем воздухозаборник или фильтр. Найдите корпус фильтра круглой или квадратной формы, расположенный сверху или сбоку от двигателя косилки; у него есть отверстия или прорези в верхней части. Корпус крепится к карбюратору крепежными элементами или винтами и удерживает бумажный или поролоновый фильтр. Когда вы посмотрите на корпус воздушного фильтра, а у большинства косилок вы увидите стандартный карбюратор. Стандартный карбюратор будет иметь металлическую чашу, которую легко идентифицировать по форме.

2. Какой компонент карбюратора газонокосилки является наиболее важным?

Наиболее важными компонентами карбюраторов газонокосилки являются главный жиклер и ускорительный насос. Ваш главный жиклер измеряет количество топлива, поступающего в распределительную трубку. Обычно он устанавливается на входе в распределительную трубку, по которой поступает топливо из поплавковой камеры. Некоторые карбюраторы также имеют отверстия в этой трубке, через которые небольшие струи топлива попадают в распределительную трубку, а затем в главный жиклер. Ускорительный насос впрыскивает топливо во впускной воздух при резком открытии дроссельной заслонки. Это обеспечивает тягу к топливу. Он может быть не в каждом карбюраторе; в основном это зависит от потребностей.

3. Чем карбюратор газонокосилки отличается от карбюратора автомобиля?

Это не обязательно форма или работа, но размер двигателя газонокосилки и двигателя автомобиля значительно различается. Автомобильные двигатели требуют более высокого потребления воздуха и топлива для работы автомобиля на более высоких оборотах. Он предназначен для того, чтобы иметь избыток газа в топливных баках и главном жиклере. Следовательно, компоненты карбюратора автомобиля больше, чем компоненты карбюратора газонокосилки.

Заключительные замечания:

Как правило, проблемы с проворачиванием коленчатого вала, неравномерной работой и остановкой двигателя в первую очередь связаны с неисправным карбюратором. Серьезные проблемы с карбюратором возникают из-за многочисленных препятствий из пыли, краски и остатков бензина. Найти причину проблемы будет легче, если вы немного знаете форму и размер карбюратора. Зная компоненты, их ориентацию и крепление, а также их работу, легче проверить карбюратор.

Как очистить карбюратор газонокосилки

Подобно автомобильному двигателю, небольшой двигатель самоходной газонокосилки, самоходной косилки или самоходной косилки использует карбюратор для запуска двигателя. Карбюратор газонокосилки обеспечивает попадание в цилиндр двигателя правильной смеси топлива и воздуха для обеспечения сгорания. При воспламенении от свечи зажигания топливно-воздушная смесь воспламеняется, толкая поршень двигателя вниз, что приводит к вращению коленчатого вала, заставляя вращаться нож газонокосилки и, если применимо, колеса газонокосилки или колеса самоходной косилки.

Старое или плохое топливо может оставить в карбюраторе клейкий осадок. Этот остаток может создать препятствие или закупорку, препятствуя правильному соотношению топлива и воздуха поступать в цилиндр двигателя. Когда это происходит, мы часто называем карбюратор «грязным».

Симптомы загрязнения карбюратора

Загрязненный или забитый карбюратор довольно легко диагностировать:

• Двигатель газонокосилки плохо запускается.
• Двигатель запускается, но глохнет во время стрижки газона.
• Во время скашивания двигатель работает с перебоями.
• Из глушителя идет черный дым.
• При нормальном использовании газонокосилки наблюдается заметное увеличение расхода топлива.

Вы можете избежать засорения карбюратора, всегда используя свежее топливо при заполнении бака вместе со стабилизатором топлива для поддержания качества топлива. Если карбюратор засорился, вам следует подумать о чистке компонента.

Очистка карбюратора газонокосилки

Чтобы полностью очистить карбюратор, его необходимо снять с двигателя газонокосилки. Хотя этот процесс зависит от модели газонокосилки, вы можете использовать эти шаги в качестве общего руководства.

• Прежде чем начать, убедитесь, что двигатель газонокосилки остыл.
• При необходимости снимите кожух двигателя.
• Снимите крышку воздушного фильтра, сам фильтр и корпус воздушного фильтра.
• Перекройте топливный кран, если он имеется, или пережмите топливопровод, а затем отсоедините его от карбюратора — будьте готовы к тому, что часть топлива выльется.
• Отсоедините воздушную заслонку и тяги дроссельной заслонки от рычага дроссельной заслонки карбюратора.
• Снимите карбюратор с крепежных болтов.
• Отверните винт, чтобы освободить камеру карбюратора, если применимо.
• Снимите штифт поплавка, чтобы освободить поплавок и иглу.
• Чтобы полностью разобрать карбюратор, вам может потребоваться вывернуть винты, чтобы освободить грушу и основание праймера, затем снять дозирующую пластину, прокладки и диафрагмы.
• Когда впускное и выпускное отверстия карбюратора открыты, вы можете распылить в отверстия специальный очиститель карбюратора или WD-40, чтобы очистить их от любых остатков.
• Также очистите чашу, если применимо.
• Если на самом карбюраторе есть признаки ржавчины, удалите ржавчину наждачной бумагой.
• Дайте карбюратору высохнуть, затем соберите его, правильно расположив диафрагмы, прокладки, дозирующую пластину и основание праймера вместе с поплавковой иглой и поплавком.
• Убедитесь, что прокладка чаши на месте, затем при необходимости установите чашу обратно.
• Наденьте восстановленный карбюратор обратно на крепежные болты и прикрепите рычаги дроссельной заслонки к рычагу дроссельной заслонки.
• Подсоедините топливопровод к карбюратору.
• Установите на место корпус воздушного фильтра вместе с воздушным фильтром и крышкой фильтра.
• При необходимости установите на место кожух двигателя.

Достаточно ли прочистить карбюратор?

В дополнение к очистке карбюратора вам следует приобрести ремонтный комплект для замены некоторых основных компонентов карбюратора, таких как поплавок и игла поплавка, прокладки и диафрагмы. Если карбюратор по-прежнему работает плохо, вам может потребоваться заменить старый карбюратор на новый. Имейте в виду, что грязный воздушный фильтр или забитый топливный фильтр также могут привести к остановке или перебоям в работе двигателя газонокосилки. В рамках ежегодного технического обслуживания газонокосилки вы всегда должны заменять воздушный фильтр и топливный фильтр новыми.
