Как работает ручной тормоз: особенности устройства и возможные неисправности

Содержание

Как это работает: Электронный ручник

Электрический стояночный тормоз в автомобиле: что он из себя представляет.

Электронные (электрические) ручники в автомобилях (ЕВР) начали появляться в начале 2000-х годов. Хотя этот электрический стояночный ручной тормоз самим потребителям был впринципе-то и не нужен, так как всех вполне устраивал обычный классический ручник (ручной тормоз). Зачем же автомобильные компании начали применять в машинах новую технологию такого электронного ручника? На самом деле для этого у в автопромышленников нашлись и даже были веские причины. Давайте сегодня вместе друзья узнаем, что такое электрический (электронный) стояночный ручной тормоз, как он работает и зачем он пришел в наш современный автомобильный мир.

Что же дает автопроизводителям этот электронный ручник? Во-первых, при помощи электронной системы ручника автомобильным компаниям нет необходимости размещать в салоне автомобилей громоздкий и не очень-то удобный рычаг стояночного тормоза.

Кроме того, благодаря электронному ручному тормозу производители избавились от кабельно-тросового механизма, который соединял в самом салоне этот ручник с тормозными суппортами или с цилиндрами (в зависимости от марки и модели машины), которые расположенны на задних колесах.

Где в автомобиле расположена кнопка или переключатель электронного ручного тормоза (ручника)?

Вместо огромной ручки стояночного тормоза в современных автомобилях теперь устанавливают вполне миниатюрный переключатель или просто обычную кнопку. Это позволило автопроизводителям освободить пространственное место между сиденьями на самой центральной консоли.

Получив таким образом дополнительное пространство на центральной консоли между передними сиденьями автопроизводители получили для себя больше пространства для дополнительных удобств, таких например, как держатели стаканов (подстаканники), пепельница, кнопки или колесик управления информационно-развлекательной системой (в некоторых моделях машин в этом месте появился полноценный тачпад, которым возможно стало управлять многими функциями автомобиля, как к примеру, смартфоном).

Теоретически такой переключатель или же кнопка электронного ручника может быть установлена в любом месте салона машины. Но чаще всего управление этим электронным стояночным тормозом располагается на центральной консоли между сиденьем водителя и переднего пассажира. Это место оказалось самым оптимальным для легкой досягаемости водителя.

Правда хочется здесь отметить, что в наши сегодняшние дни, такие компании как «Мерседес» и «Порше» плывут все-же против течения и размещают кнопки управления электрическим ручником совершенно в других местах. Чаще всего они устанавливаются слева от рулевой колонки и прямо под приборной панелью. Эта кнопка, как правило, обозначается литерой- «Р».

Но несмотря на ее необычное месторасположение таким электронным ручником все-равно легко управлять. Ну а это в свою очередь позволило компаниям «Мерседес» и «Порше» сэкономить определенное пространство между сиденьями машины спереди, оснастив таким образом центральную консоль еще дополнительными кнопками для других функций, которые непосредственно отвечают за уровень комфорта и удобства в автомобиле.

Как же работает этот электронный ручник?

Электронный ручник (EPB) работает при помощи отдельного специального электронного блока управления стояночным тормозом. В некоторых моделях автомобилей, в зависимости от производителя, этот электрический стояночный тормоз работает как часть функции системы контроля устойчивости.

Так что этот электронный ручник активирует электрическую систему гидравлики задней тормозной системы, в отличие от классического ручного тормоза, который использует у себя гидравлически-механическую систему. То есть, в современном автомобиле, оснащенным электронным ручником, задние тормоза активируются при помощи электричества.

В зависимости от типа, модели и марки автомобиля водитель, чтобы поставить автомобиль на электронный ручник, просто берет и смещает данный переключатель в сторону или нажимает на соответствующую кнопку в салоне машины, вот и все.

Далее кнопка или переключатель посылает сигнал блоку управления ручным тормозом, который в свою очередь передает сигнал на задние колеса, для включения гидравлически-электрических суппортов. В итоге автомобиль с помощью простого нажатия кнопки или перемещения рычажка ставится на ручник.

Чтобы выключить электронный стояночный ручной тормоз водитель в ином порядке передвигает переключатель в обратное положение или также снова нажимает на кнопку электронного ручника («Р») на панели, и тормозная система машины тут-же отжимает задние тормозные суппорта. Как видите друзья, все очень просто.

Преимущества электронного стояночного тормоза

Как мы уже упомянули ранне выше, такая система ручного тормоза освобождает пространство внутри самого автомобиля. Но это еще не все. Например, данная технология электрического ручника имеет еще и некоторые другие преимущества.

Так, к примеру, благодаря электронному управлению ручника позволило автопроизводителям автоматизировать весь процесс функций связанный с ручным стояночным тормозом. Так, в некоторых моделях автомобилей эта электроника может автоматически устанавливать и снимать транспортное средство с ручника (с ручного тормоза).

Вот например, во многих современных транспортных средствах с электронным ручником стало теперь возможным, при нажатии на педаль газа, снимать машину с ручного стояночного тормоза автоматически. Правда для этого в такой момент двери машины должны быть закрыты а сам водитель должен быть пристегнут ремнями безопасности, ну и положение коробки передач соответственно должно быть установлено в режим «Драйв». Согласитесь друзья с нами, очень удобная функция. Но без электронного ручника реализовать что-то подобное ранее было просто тяжело или практически не возможно.

С другой стороны этот электронный ручник позволил автомобильным компаниям предусмотреть в машине определенную функцию, которая позволяет включать ручник автоматически, вот например, как только откроется дверь автомобиля ремень безопасности тут-же будет отстегнут, а коробка передач автоматически будет переведена в режим «Паркинг» или на нейтральное положение.

Правда подобную опцию сегодня предлагают не все автопроизводители. Обычно подобной функцией оснащаются лишь премиальные марки автомобилей. Согласитесь друзья с нами, вполне актуальная опция, особенно для тех автомобилистов, кто забывает ставить машину на ручник.

Смотрите также: 8 (восемь) особенностей у автомобилей, которые скоро устареют

Этот электронный ручной парковочный тормоз может также использоваться и для ряда других функций. Например, для таких функций как, система Hill Start Assist. Эта система сама автоматически включает задние тормоза когда транспортное средство останавливается на наклонной поверхности и таким образом удерживает машину предотвращая ее от скатывания, в тот момент, когда водитель перемещает ногу с тормоза на педаль газа.

Безопасность при использовании электронного ручника

В некоторых автотранспортных средствах электронный ручник также может использоваться в качестве аварийного тормоза. Так, например, при нажатии на кнопку или при удержании переключателя автомобиль начинает исполнять функцию аварийной остановки. Правда, к нашему сожалению, эта функция сегодня доступна не во всех моделях автомобилей.

К сведению, при использовании современного электронного ручника нужно соблюдать некоторые меры предосторожности. Особенно это касается технического обслуживания автомобиля. Вот например, перед какими-либо техническими работами электроника автомобиля должна быть переведена в сервисный режим, чтобы электрический стояночный тормоз не смог включиться во время проведения ремонта или обслуживания машины автоматически.

Особенно это касается тех.работ связанных с подвеской или с тормозной системой. В противном случае, если не отключить электронный ручник, это может не только повредить определенные части машины, но и может привести к серьезной травме человека, который будет проводить работы с автомобилем.

Ну а в целом электронный стояночный тормоз вполне простая и умная система. К тому же она не нуждается в своей периодической регулировке, поскольку между кнопкой (или переключателем) и задней тормозной системой нет механической связи как при обычном ручном тормозе с помощью троса, который со временем, как правило, растягивается.

Также этот электронный ручник избавил нас от архаичного постоянного дерганья ручки стояночного тормоза, когда машина ставится на ручник.

Села батарейка в ключе автомобиля: Как открыть дверь и запустить двигатель

Так что друзья, несмотря на то, что автовладельцев ранее вполне и устраивал классический ручной тормоз, появление этого электронного стояночного тормоза позволило автопроизводителем существенно повысить уровень комфорта в современных автомобилях, а заодно и значительно увеличить безопасность самой тормозной системы.

Как работает ручной тормоз в машине

Любому водителю требуется знать как работает ручной тормоз в машине и для чего он нужен.

Назначение

Основное назначение – удерживать автомобиль неподвижным во время продолжительной стоянки. Также, в случае сбоя в основной тормозной системе, он используется при срочном резком торможении. Ещё стояночным тормозом пользуются на спорткарах при резких поворотах.

Виды ручного тормоза и принцип его работы

механический;

гидравлический;

Механический тип – самый распространённый за счёт надёжности и простоты рабочей конструкции. Для того, чтобы задействовать ручник, нужно просто потянуть рукоятку на себя. Тросы натянутся и заблокируют колёса. Снять с ручника машину можно, нажав на кнопку на рычаге, вернув его в горизонтальное положение. Гидравлическая система в ручном тормозе используется реже, потому как у неё более сложная конструкция.

По типу включения он может быть педальный или рычажный. Широко распространёна модель рычажного типа. Рычаг находится между передними сиденьями. В машинах с АКПП ручник приводится в действие педалью, расположенной вместо педали сцепления.

Типы тормозных механизмов:

барабанный;

дисковый;

трансмиссионный.

В барабанном тормозной системе при задействовании рычага натягиваются тросы и прижимают тормозные колодки к барабану. Машина притормаживает и скорость снижается. В дисковом типе механизма также блокируются колёса, только механизм устройства несколько иной. В дисковых тормозных системах вид соединения с ручником имеет три варианта: винтовой, кулачковый, барабанный. Встречается такой тип, как центральный или трансмиссионный, в нём блокируются не колёса, а карданный вал.

Ещё одна полезная статья о лишении водительских прав за алкоголь в 2021 году.

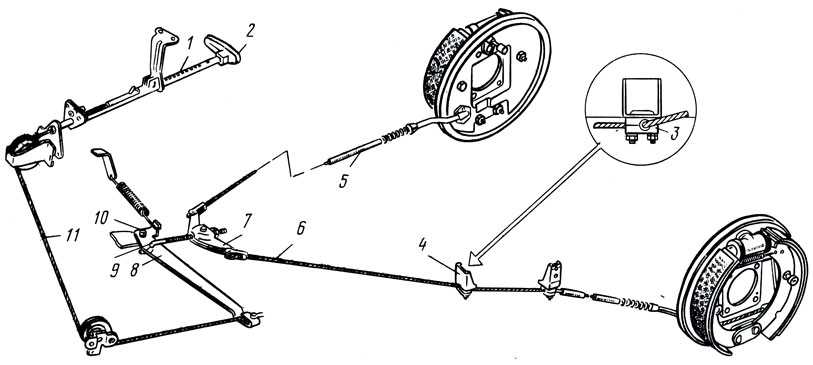

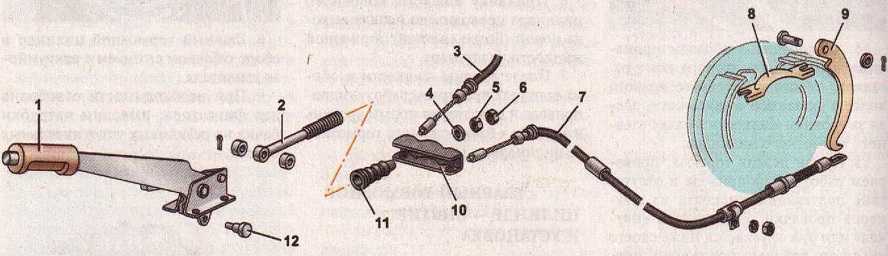

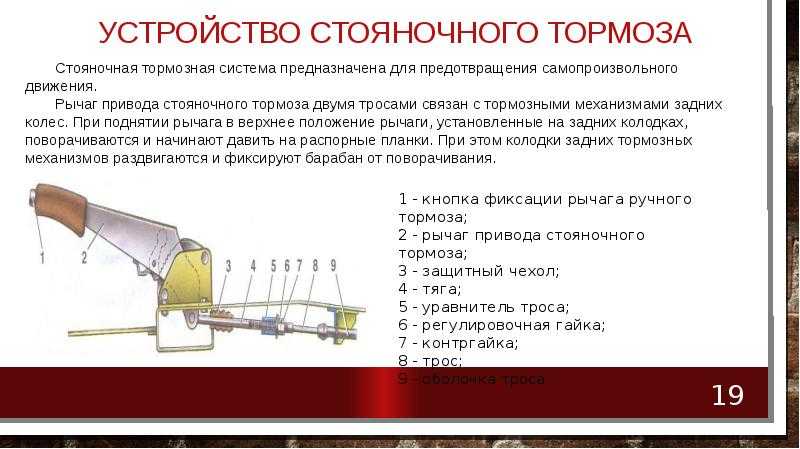

Устройство стояночного тормоза

К главным составляющим относятся:

рычаг, приводящий тормоз в действие;

тросы, воздействующие на тормозную систему.

В схеме тормозного привода ручника применяются от одного до трёх тросов. Самая популярная конструкция из трёх тросов. Она состоит из двух задних тросов, соединённых с тормозными механизмами, одним передним, соединённым с рычагом. Соединение тросов с деталями парковочного тормоза осуществляется при помощи регулируемых наконечников. На концах тросов находятся регулировочные гайки, которые дают возможность менять длину привода. Снятие с ручника, т.е. возврат механизма в изначальное положение, обеспечивает возвратная пружина на переднем тросе.

Что делать если примёрз ручник

Если колодки примёрзли – не пытайтесь трогаться с места, пока не разморозите их, иначе можно просто сорвать колодки. Чтобы разморозить колодки, нужно исходить из того какие тормоза на вашем авто: дисковые или барабанные, а также от содержимого багажника.

Подробнее о проблеме читайте в статье что делать если примёрз ручник.

Теперь вам известно, как работает ручной тормоз в машине, а также что делать если возникла ситуация, когда ручник замёрз. Оставляя машину на долгое время на парковке зимой, старайтесь припарковаться так, чтобы первое движение машина делала задним ходом, так как всей массой проще разблокировать задние тормоза.

На правах рекламы

24.02.2021

Что такое электронный стояночный тормоз или электронный ручной тормоз?

Электронные ручные тормоза сегодня чрезвычайно распространены среди новых автомобилей. Они заменяют традиционный рычаг ручного тормоза, но выполняют ту же функцию — включают ручной тормоз.

В то время как для обычного ручного тормоза вам потребуется активировать этот рычаг, потянув или отпустив его, электронные более удобны в использовании. Все, что вам нужно сделать, это нажать кнопку.

Как они работают, и лучше ли они, чем ручной ручной тормоз старой школы? Это руководство объясняет.

Найдите свой следующий автомобиль с carwow

Как работает электронный ручной тормоз?

Традиционный рычаг ручного тормоза натягивает трос, когда его вытягивают. Этот трос прижимает задние тормозные колодки или колодки автомобиля к тормозным дискам или барабанам, прочно удерживая автомобиль на месте. Некоторые автомобили имеют отдельный диск и колодки на задней оси специально для ручного тормоза.

Какую бы систему ни использовал автомобиль, принцип остается тем же: нажатие на рычаг блокирует задние колеса, так что автомобиль не тронется с места, когда вы этого не хотите.

Электронные ручные тормоза, иногда называемые электронными стояночными тормозами, работают по тому же принципу, но используют электродвигатели для достижения эффекта блокировки.

Нажмите или потяните кнопку, и двигатели задних тормозов прижмут колодки к дискам. Часто можно услышать успокаивающее жужжание, когда моторы выполняют свою работу.

Большинство электронных ручных тормозов отключаются автоматически при трогании с места. В автомобиле с механической коробкой передач она отпустится, когда вы поднимете сцепление до упора и нажмете на педаль акселератора.

Тем не менее, не существует отраслевого стандарта того, сколько газа требуется автомобилю для отпускания ручного тормоза. Некоторые запускаются с легким щелчком акселератора, другим нужно довольно много оборотов.

Поэтому к вождению автомобиля с механической коробкой передач и электронным ручным тормозом нужно привыкнуть. Ощущение напряжения автомобиля при укусе может быть весьма выраженным, а освобождение может быть довольно сильным.

Не беспокойтесь, если вы обнаружите, что начинаете глохнуть по мере привыкания. Вскоре это становится второй натурой.

Электронные ручные тормоза лучше ручных?

Электронные ручные тормоза имеют свои преимущества, но вы также можете предпочесть ручной ручной тормоз старой школы. Вот некоторые плюсы и минусы каждого из них:

Плюсы электронного ручного тормоза

Не требует физической активации ручного тормоза, достаточно нажать кнопку
Занимает меньше места на центральной консоли автомобиля. Это также часто улучшает внешний вид.
Многие автоматически отключатся, когда вы оторветесь. Просто чтобы немного облегчить вождение.
мая также будут автоматически применяться при выключении автомобиля. Идеально, если вы склонны забывать включать ручной тормоз самостоятельно.

Минусы электронного ручника

В большинстве случаев ремонтировать сложнее и дороже.
Может потребоваться некоторое время, чтобы привыкнуть, особенно на автомобилях с механической коробкой передач.
Если вы планируете повеселиться на закрытой трассе, вы не можете выполнять с ними повороты с ручным тормозом.

Плюсы ручного тормоза

Скорее всего, то, к чему вы привыкли, что иногда является достаточно веской причиной, чтобы что-то предпочесть.
Вытягивание ручного тормоза может быть более успокаивающим, чем нажатие кнопки.
Ручные ручные тормоза обычно легче и дешевле ремонтировать, если они выходят из строя.

Минусы ручного тормоза

Они могут занимать больше места на центральной консоли автомобиля по сравнению с электронным ручным тормозом.
Ручные ручные тормоза не могут автоматически отключаться, когда вы готовы тронуться с места.

Проблемы с электронным ручным тормозом

Хотя электронный ручной тормоз выполняет ту же работу, что и ручной, он немного сложнее.

В результате ремонт своими руками практически невозможен. Это делает их ремонт более дорогим, если они выходят из строя, что часто на ручном тормозе может быть таким же простым, как замена троса.

Поскольку они зависят от электронного питания, они могут оставаться заблокированными, даже если аккумулятор вашего автомобиля разрядится. Это исключает метод запуска автомобиля с помощью толчка.

Автомобили с электронным ручным тормозом

Электронные ручные тормоза чрезвычайно распространены в современных автомобилях. Настолько, что список автомобилей с ручным тормозом сегодня, наверное, короче.

Некоторые популярные новые модели с электронным ручным тормозом включают:

Audi A3
БМВ 1 серии
Форд Фокус
Хонда Цивик
Хендай Тусон
Рендж Ровер Спорт
Мерседес А-класса
Пежо 208
СЕАТ Леон
Тойота Королла
Опель Астра
Фольксваген Гольф
Вольво ХС40

Вы также обнаружите, что почти каждый электромобиль в продаже также использует электронный ручной тормоз.

Сравнение новых электромобилей

Часто задаваемые вопросы: электронный ручной тормоз

Как трогаться в гору с электронным ручным тормозом?

Прежде всего убедитесь, что ручной тормоз затянут. Затем выжмите сцепление до пола и выберите первую передачу.

Аккуратно нажмите на педаль газа, медленно поднимая сцепление, пока не почувствуете точку укуса. Как только вы будете в безопасности, отпустите ручной тормоз и плавно продолжайте выжимать сцепление и прибавлять газ, чтобы плавно трогаться с места.

Как буксировать автомобиль с электронным ручным тормозом?

Перед буксировкой электромобиля необходимо отключить электронный ручной тормоз. Если ручной тормоз заблокирован, и вы не можете решить проблему там, где находитесь, вам лучше вместо этого вызвать бортовой прицеп.

Можно ли использовать электронный ручной тормоз на скорости?

В случае возникновения чрезвычайной ситуации всегда резко нажимайте на педаль тормоза. Не пытайтесь использовать электронный ручной тормоз во время движения.

Можно ли отключить электронный ручной тормоз без питания?

Некоторые автомобили с электронным ручным тормозом могут иметь ручное растормаживание. Это будет варьироваться в зависимости от вашего автомобиля, поэтому стоит проверить руководство пользователя для получения подробной информации.

Надежны ли электронные ручные тормоза?

Электронные ручные тормоза довольно просты, так что не так уж много ошибок. Они неизбежно сложнее ручного тормоза, однако отказы случаются редко.

Поменяйте машину с помощью carwow

Хотите легко поменять машину? Тогда отправляйтесь в carwow. Продать свой автомобиль просто: просто загрузите несколько фотографий и ответьте на несколько вопросов, и все готово. Наши дилеры предложат вам лучшую цену за ваш автомобиль и заберут его в удобное для вас время.

Получите помощь в выборе следующего автомобиля

Как только вы получите лучшую цену за свой старый автомобиль, вы также сможете сэкономить на новом автомобиле через carwow. После того, как вы настроите свою идеальную модель, та же самая сеть проверенных дилеров отправит вам лучшие цены. Вы просто выбираете лучшее предложение.

Продайте свой автомобиль с carwow

Как работает ручной тормоз и каковы его функции?

Тормозная система является одним из важнейших узлов автомобильного механизма. Это снижает скорость и помогает полностью остановить автомобиль. Есть два тормозных сегмента – передние тормоза и ручной тормоз. Все мы знаем о функциях передних тормозов. Но, , как работает ручной тормоз и , какой ручной тормоз используется для ?

Что такое А Ручной тормоз автомобиля?

Ручной тормоз, также известный как аварийный тормоз или электромеханический тормоз, управляется ножным или механическим ручным рычагом. Он имеет соединение с задними колесами через металлический трос. Часто ошибочно думают, что он связан с силовой местностью гидравлическими средствами передачи мощности. Это на самом деле имеет смысл, потому что ручной тормоз будет удерживать автомобиль в состоянии покоя в случае отказа гидравлического тормоза.

Вы увидите ручной тормоз между двумя передними сиденьями или слева от педали газа и тормоза. Его можно точно описать как резервную тормозную систему, которая срабатывает, когда основные тормоза не работают.

Вы можете задействовать ручной тормоз в режиме парковки. (Источник фото: PriorityTire)

ПОДРОБНЕЕ :

Чем отличается ручной тормоз от ножного?
Функции усилителя тормозов в тормозной системе

Как работает ручной тормоз?

Автомобильный ручной тормоз предназначен для обхода гидравлической тормозной системы в случае выхода из строя. Когда вы включаете аварийный тормоз, металлический трос, к которому он подключен, проходит через промежуточный рычаг, увеличивая силу тяги. Затем идет эквалайзер, который равномерно распределяет эту мощность между тормозами.

В большинстве автомобилей дисковые или барабанные тормоза соединены с механическим рычагом. Если это дисковый тормоз, существующий поршень суппорта, вероятно, имеет соединение с дополнительным рычагом и штопором. Когда вы нажимаете на тормоз, рычаг заставляет штопор прижиматься к поршню. Если это барабанные тормоза, металлический трос имеет прямое крепление к рычагу на тормозных колодках.

Итак, вы знаете как работает ручной тормоз и его значение в случае отказа гидравлического тормоза. Но не применяйте его, когда ножной тормоз все еще работает. Это нарушит баланс тормозов, и автомобиль может потерять управление.

Функции ручного тормоза

Вы уже знаете как работает ручной тормоз но каковы его функции? Можно ли использовать его как альтернативу основному гидравлическому тормозу? Или его использование даст вам какие-то дополнительные преимущества?

Вам не нужно часто задействовать ручной тормоз. (Источник фото: carsinvasion)

>> Другие типы подержанных автомобилей Японии здесь, нажмите для получения дополнительной информации <<

Ну, ручной тормоз удерживает автомобиль на месте, когда ножной тормоз неисправен или выходит из строя. Но его основная функция — оставаться включенным в режиме парковки, пока водитель не нажмет кнопку разблокировки. Это весьма полезно, так как предотвращает скатывание автомобиля, когда он припаркован на склоне или на неровной поверхности.

Возможно, вам не придется пользоваться ручным тормозом, за исключением парковки, потому что тормозная система в современных автомобилях очень надежна. Их механизм включает в себя как двухконтурную гидравлику, так и системы датчиков низкого уровня тормозной жидкости, что означает, что они редко выходят из строя. Аварийных ситуаций, когда придется пользоваться автомобильным ручным тормозом , будет очень мало.

Обертывание

Ручной тормоз – незаменимая составляющая автомобиля, однако люди часто рассматривают его просто как средство для остановки колес. Я надеюсь, что эта статья поможет вам понять, как работает ручной тормоз и как он правильно работает. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь оставлять комментарии ниже.
