Принцип работы двигателя, почему и что может поломаться

Расскажем, как работает двигатель внутреннего сгорания, какие неполадки возникают в работе и как продлить его жизненный цикл

Цель работы двигателя — преобразование бензина в движущую силу. Преобразовывается бензин в движущую силу путем сжигания внутри движка. Поэтому он и называется двигателем внутреннего сгорания.

Запомните две вещи:

1. Есть разные виды двигателей внутреннего сгорания:

  • бензиновый двигатель;
  • дизельный;
  • дизель с турбонаддувом;
  • газовый двигатель.

Различия у них в принципах работы, плюс у каждого свои преимущества и недостатки.

2. Бывают еще двигатели внешнего сгорания. Лучший пример — паровой двигатель парохода. Топливо (уголь, дерево, масло) сгорает вне двигателя, образовывая пар, который и есть движущая сила. Двигатель внутреннего сгорания более эффективен, так как ему нужно меньше топлива на километр пути. К тому же он намного меньше эквивалентного двигателя внешнего сгорания. Это объясняет, почему на улицах сейчас не ездят автомобили с паровыми движками.

Как работает система внутреннего сгорания двигателя

Принцип, лежащий в основе работы любого поршневого двигателя внутреннего сгорания: если вы поместите небольшое количество высокоэнергетического топлива, например бензина, в небольшое замкнутое пространство, и зажжете его, то при сгорании в виде газа высвобождается большое количество энергии. Если создать непрерывный цикл маленьких взрывов, скорость которых будет, например, сто раз в минуту, и пустить получаемую энергию в правильное русло, то получим основу работы двигателя.

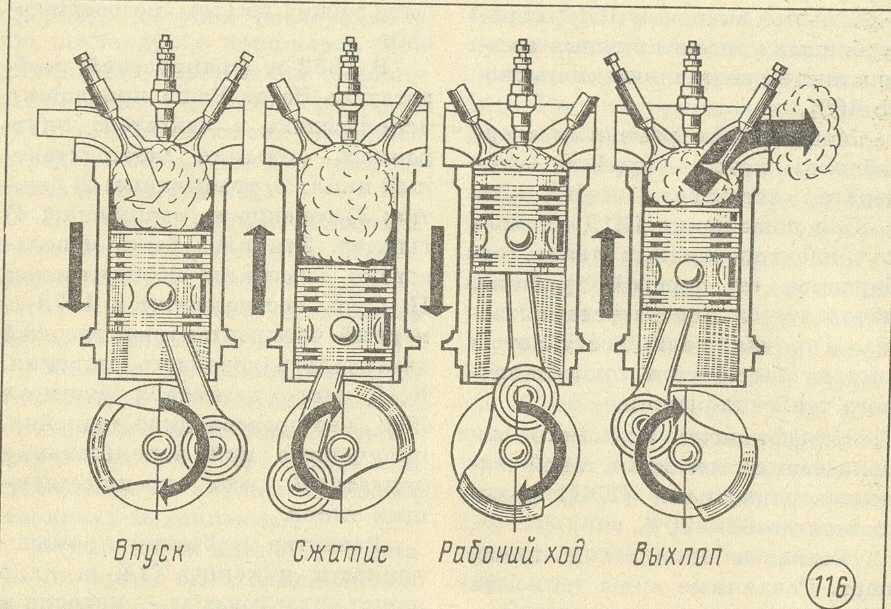

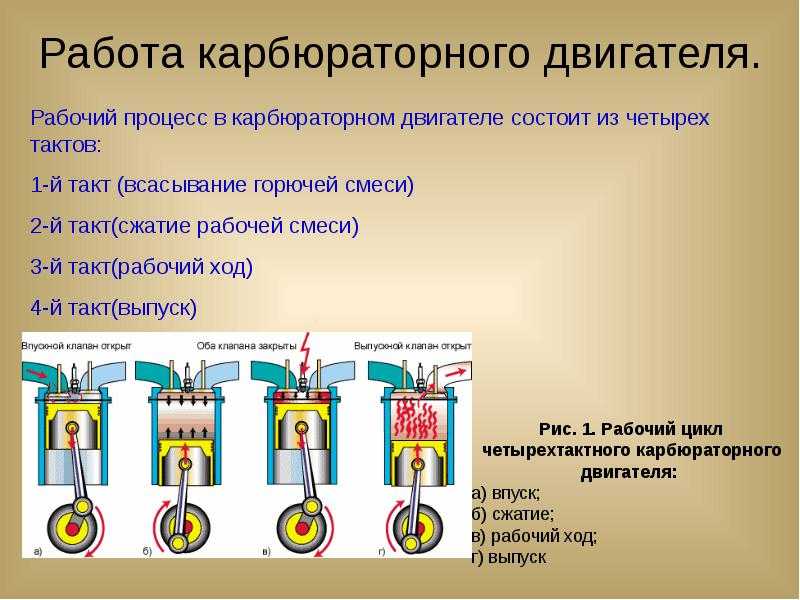

Автомобили используют «четырехтактный цикл сгорания» для преобразования бензина в движущую силу четырех колесного автомобиля. Четырехтактный подход также известен как цикл Отто, в честь Николауса Отто, который изобрел его в 1867 году. К четырем тактам относятся:

  • такт впуска;
  • такт сжатия;
  • такт горения;
  • такт выведения продуктов сгорания.

Поршень двигателя в этой истории главный «работяга». Он своеобразно заменяет картофельный снаряд в картофельной пушке. Поршень соединен с коленчатым валом-шатуном. Как только коленчатый вал начинает вращение, происходит эффект «разряда пушки». Рассмотрим цикл сгорания бензина в цилиндре подробнее.

  • Поршень находится сверху, затем открывается впускной клапан и поршень опускается, при этом движок набирает полный цилиндр воздуха и бензина. Это такт называется тактом впуска. Для начала работы достаточно смешать воздух с небольшой каплей бензина.
  • Затем поршень движется обратно и сжимает смесь воздуха и бензина. Сжатие делает взрыв более мощным.
  • Когда поршень достигает верхней точки, свеча испускает искры, чтобы зажечь бензин. В цилиндре происходит взрыв бензинового заряда, что заставляет поршень опуститься вниз.
  • Как только поршень достигает дна, открывается выхлопной клапан, и продукты сгорания выводятся из цилиндра через выхлопную трубу.

Теперь двигатель готов к следующему такту и цикл повторяется снова и снова.

Теперь рассмотрим составные части автомобильного мотора, работа которых взаимосвязана. Начнем с цилиндров.

Составные части двигателя

Схема № 1

Основа двигателя – это цилиндр, в котором вверх-вниз двигается поршень. Двигатель, описанный выше, имеет один цилиндр. Это характерно для большинства газонокосилок, но в автомобильных движках цилиндров четыре, шесть и восемь. В многоцилиндровых моторах цилиндры обычно размещаются тремя способами: а) в один ряд; б) однорядно с наклоном от вертикали; в) V-образным способом; г) плоским способом (горизонтально-оппозитный).

У разных способов расположения цилиндров разные преимущества и недостатки с точки зрения гладкости в работе, производственных издержек и характеристик. Эти преимущества и недостатки делают разные способы расположения цилиндров подходящими для разных видов транспорта.

Свечи зажигания

Свечи зажигания дают искру, которая воспламеняет воздушно-топливную смесь. Искра должна вспыхнуть в нужный момент для безотказной работы двигателя. Если движок начинает работать нестабильно, дергается, слышно что «пыхтит» он сильнее чем обычно, вероятно одна из свечей перестала работать, ее нужно заменить.

Клапаны (см. схему №1)

Впускные и выпускные клапаны открываются, чтобы впустить воздух и топливо и выпустить продукты сгорания. Обратите внимание, оба клапана закрыты в момент сжатия и сгорания топливной смеси, обеспечивая герметичность камеры сгорания.

Поршень

Поршень – это цилиндрический кусок металла, который движется вверх-вниз внутри цилиндра двигателя.

Поршневые кольца

Поршневые кольца обеспечивают герметичность между скользящим внешним краем поршня и внутренней поверхностью цилиндра. У кольца два назначения:

  • Во время тактов сжатия и сгорания кольца не дают утечь воздушно-топливной смеси и выхлопным газам из камеры сгорания.
  • Кольца не дают моторному маслу попасть в зону сгорания, где оно будет уничтожено.

Если автомобиль начинает «подъедать масло» и приходиться подливать его каждые 1000 километров, значит двигатель автомобиля «устал» и поршневые кольца в нем сильно изношены. Такие кольца пропускают масло в цилиндры, где оно сгорает. По всей видимости, такому двигателю требуется капитальный ремонт.

Шатун

Шатун соединяет поршень с коленчатым валом. Он может вращаться в разные стороны и с обоих концов, т.к. и поршень и коленчатый вал находятся в движении.

Коленчатый вал (распределительный вал)

Схема № 2

Круговыми движениями коленчатый вал заставляет поршень двигаться вверх-вниз.

Маслосборник

Маслосборник окружает коленчатый вал и содержит определенное количество масла, которое собирается в нижней его части (в масляном поддоне).

Причины неполадок и перебоев в двигателе

Если автомобиль с утра не заводится

Если машина с утра не заводится, этому есть три основных причины:

  • плохая топливная смесь;
  • отсутствие сжатия;
  • отсутствие искры.

Плохая топливная смесь — недостаток поступающего воздуха или бензина

Плохая топливная смесь поступает в движок в следующих случаях:

  • Закончился бензин и в двигатель поступает только воздух. Бензин не воспламеняется, сгорания не происходит.
  • Забиты воздухозаборники, и в движок не поступает воздух, который крайне необходим для такта сгорания.
  • В топливе содержатся примеси (например, вода в бензобаке), которые препятствуют горению топлива. Меняйте бензоколонку.
  • Топливная система подает слишком мало или слишком много топлива в смесь, следовательно, горение не происходит должным образом. Если смеси мало, то слабое воспламенения в цилиндре не может прокрутить цилиндр. Если смеси много, то заливает свечи и они не дают искру.

О «залитых» свечах подробнее: если машина не заводится, а бензонасос не перестает подавать топливо в цилиндры, то бензин не воспламеняется, а наоборот «тушит» свечи зажигания. Свечи с «подмоченной репутацией» нормальной искры для воспламенения смеси не дадут. Если открутив свечу обнаружите, что она «мокрая», сильно пахнет бензином — знайте, свечи «залило». Либо подсушите все 4 свечи, выкрутив их и отнеся в теплое помещение, либо посидите в незаведенной машине с нажатой педалью газа — дроссельная заслонка будет открыта и свечи немного подсохнут от поступающего воздуха.

Отсутствие сжатия

Если топливная смесь не сжимается, так как надо, то и не будет требуемого сгорания для работы машины. Отсутствие сжатия возникает по следующим причинам:

  • Поршневые кольца двигателя изношены, поэтому воздушно-топливная смесь просачивается между стенкой цилиндра и поверхностью поршня.
  • Один из клапанов неплотно закрывается, из-за чего смесь вытекает.
  • В цилиндре есть отверстие.

Часто «дырки» в цилиндре появляются в том месте, где верхушка цилиндра присоединяется к самому цилиндру. Между цилиндром и головкой цилиндра есть тонкая прокладка, которая обеспечивает герметичность конструкции. Если прокладка прохудится, то между головкой цилиндра и самим цилиндром образуются отверстия, через которые образуется утечка смеси.

Отсутствие искры

Искра может быть слабой или вообще отсутствовать в случаях:

  • Если свеча зажигания или провод, идущий к ней, изношены, то искра будет слабой.
  • Если провод перерезан или отсутствует вообще, если система, посылающая искры вниз по проводу не работает, как нужно, то искры не будет.
  • Если искра приходит в цикл слишком рано или слишком поздно, топливо не воспламениться в нужный момент, что повлияет на стабильную работу мотора.

Возможны и другие проблемы с двигателем. Например:

  • Если аккумулятор на авто разряжен, то двигатель не сделает ни одного оборота, а автомобиль не заведется.
  • Если подшипники, которые позволяют свободно вращаться коленчатому валу, изношены, коленчатый вал не провернется, а двигатель не запустится.
  • Если клапаны не будут закрываться или открываться в нужный момент цикла, то работа двигателя будет невозможна.
  • Если в автомобиле закончилось масло, поршни не смогут свободно двигаться в цилиндре, и двигатель застопорится.

В исправно — работающем двигателе описанных проблем быть не может. Если они появились, ждите беды.

Если выяснится, что аккумулятор просто разрядился, почитайте, как правильно «прикурить» от другого автомобиля.

Клапанный механизм двигателя и система зажигания

Разберем процессы происходящие в двигателе отдельно. Начнем с клапанного механизма, который состоит из клапанов и механизмов, открывающих и закрывающих проход топливным отходам. Система открытия и закрытия клапанов называется валом. На распределительном валу есть выступы, которые и двигают клапаны вверх и вниз.

Двигатели, в которых вал размещен над клапанами (бывает, что вал размещают внизу), имеют кулачки распредвала, которые регулируют порядок работы цилидров (см. схему №2). Кулачки вала воздействуют на клапаны напрямую или через очень короткие связующие звенья. Эта система настроена так, что клапаны синхронизированы с поршнями. Многие высокоэффективные двигатели имеют по четыре клапана на один цилиндр – два на вход воздуха и два на выход для продуктов сгорания, и такие механизмы требуют два распределительных вала на один блок цилиндров.

Система зажигания создает высоковольтный заряд и передает его на свечи зажигания через провода. Сначала заряд поступает в распределитель, который легко найти под капотом большинства легковых автомобилей. В центр распределителя подключен один провод, а из него выходит четыре, шесть или восемь других бронепроводов, в зависимости от количества цилиндров в двигателе. Эти провода посылают заряд на каждую свечу зажигания. Работа двигателя настроена так, что за один раз только один цилиндр получает заряд от распределителя, что гарантирует максимально плавную работу мотора.

Давайте подумаем, как заводится двигатель, как остывает и как в нем проходит циркуляция воздуха.

Система зажигания двигателя, охлаждения и набора воздуха

Система охлаждения в большинстве автомобилей состоит из радиатора и водяного насоса. Вода циркулирует вокруг цилиндров по специальным проходам, потом для охлаждения, она поступает в радиатор. В редких случаях двигатели автомобиля оснащены воздушной системой. Это делает двигатели легче, но охлаждение при этом менее эффективное. Двигатели с воздушной системой охлаждения, имеют меньший срок службы и меньшую производительность.

Существуют автомобильные двигателя с наддувом. Это когда воздух проходит через воздушные фильтры и попадает прямо в цилиндры. Наддув ставят в атмосферных движках. Для увеличения производительности некоторые двигатели оснащены турбонаддувом. Через турбонаддув воздух, который поступает в двигатель, уже находится под давлением, следовательно, в цилиндр втискивается больше воздушно-топливной смеси. За счет турбонаддува увеличивается мощь движка.

Повышение производительности автомобиля – это круто, но что же происходит, когда вы проворачиваете ключ в замке зажигания и запускаете автомобиль? Система зажигания состоит из электромотора, или стартера, и соленоида (реле стартера). Когда поворачивается ключ в замке зажигания, стартер вращает двигатель на несколько оборотов, чтобы начался процесс сгорания топлива. Чем мощнее мотор, тем сильнее нужен аккумулятор, чтобы дать ему толчок. Так как запуск двигателя требует много энергии, сотни ампер должны поступить в стартер для его запуска. Соленоид или реле стартера, это тот самый переключатель, который справляется с таким мощным потоком электричества. Когда вы проворачиваете ключ зажигания, соленоид активируется и запускает стартер.

Разберем подсистемы автомобильного мотора, отвечающие за то, что поступает в движок (масло, бензин) и за то, что из него выходит (выхлопные газы).

Смазочные жидкости двигателя, топливная, выхлопная и электрические системы

Каким образом бензин приводит в действие цилиндры? Топливная система двигателя выкачивает бензин из бензобака и смешивает его с воздухом так, чтобы в цилиндр поступила правильная воздушно-бензиновая смесь. Топливо подается тремя распространенными способами: смесеобразованием, впрыском через топливный порт и прямым впрыском.

При смесеобразовании карбюратор добавляет бензин в воздух, как только воздух попадает в двигатель.

В инжекторном движке топливо впрыскивается индивидуально в каждый цилиндр либо через впускной клапан (впрыск через топливный порт), либо напрямую в цилиндр. Называется «прямой впрыск».

Масло также играет важную роль в двигателе. Смазочная система не допускает трения жестких стальных частей друг об друга — запчасти не изнашиваются, стальная стружка внутри двигателя не летает. Поршни и подшипники – позволяющие свободно вращаться коленчатому и распределительному валу – основные части, требующие смазки в системе. В большинстве автомобилей, масло засасывается через масляный насос из маслосборника, проходит через фильтр, чтобы очиститься от песка и выработки механизмов мотора, затем, под высоким давлением впрыскивается в подшипники и на стенки цилиндра. Затем масло стекает в маслосборник, и цикл повторяется снова.

Теперь вы знаете больше о том, что поступает в двигатель автомобиля. Но давайте поговорим и том, что выходит из него. Выхлопная система крайне проста и состоит из выхлопной трубы и глушителя. Если бы не было глушителя, в салоне автомобиля были бы слышны все мини-взрывы, происходящие в двигателе. Глушитель гасит звук, а выхлопная труба выводит продукты сгорания из автомобиля.

Электрическая система автомобиля, запускающая машину

Электрическая система состоит из аккумулятора и генератора переменного тока. Генератор переменного тока подключен проводами к двигателю и вырабатывает электроэнергию, необходимую для подзарядки аккумулятора. В незаведенной машине при повороте ключа зажигания за питание всех систем отвечает аккумулятор. В заведенной — генератор. Аккумулятор нужен только, чтобы запустить электрическую систему машины, дальше в работу вступает генератор, который вырабатывает энергию за счет работы двигателя. Аккумулятор в это время заряжается от генератора и «отдыхает». Подробнее об аккумуляторах здесь.

Как увеличить производительность двигателя и улучшить его работу

Любой двигатель можно заставить работать лучше. Работа автопроизводителей над увеличением мощности движка и одновременным уменьшением расхода топлива, не прекращается ни на секунду.

Увеличение объема двигателя. Чем больше объем двигателя, тем больше его мощность, т.к. за каждый оборот двигатель сжигает больше топлива. Увеличение объема двигателя происходит за счет увеличения либо объема цилиндров, либо их количества. Сейчас 12 цилиндров – это предел.

Увеличение степени сжатия. До определенного момента, увеличение степени сжатия смеси увеличивает получаемую энергию. Однако, чем больше сжимается воздушно-топливная смесь, тем выше вероятность того, что она воспламенится раньше, чем свеча зажигания даст искру. Чем выше октановое число бензина, тем меньше вероятность преждевременного воспламенения. Поэтому высокопроизводительные автомобили нужно заправлять высокооктановым бензином, так как двигатели таких машин используют очень высокий коэффициент сжатия для получения большей мощности.

Большее наполнение цилиндра. Если в цилиндр втиснуть больше воздуха и топлива, то на выходе получается больше энергии. Турбонаддувы и наддувы нагнетают давление воздуха и эффективно втискивают его в цилиндр.

Охлаждение поступающего воздуха. Сжатие воздуха повышает его температуру. Тем не менее, хотелось бы иметь как можно более холодный воздух в цилиндре, т. к. чем выше температура воздуха, тем больше он расширяется при горении. Поэтому многие системы турбонаддува и наддува имеют интеркулер. Интеркулер – это радиатор, через который проходит сжатый воздух и охлаждается, прежде чем попасть в цилиндр.

Сделать меньшим вес деталей. Чем легче запчасти двигателя, тем лучше он работает. Каждый раз, когда поршень меняет направление, он тратит энергию на остановку. Чем легче поршень, тем меньше энергии он потребляет. Двигатель из углеродного волокна еще не придумали, но как делают этот материал, читайте тут на Zap-Online.ru.

Впрыск топлива. Система впрыска очень точно дозирует топливо поступающее в каждый цилиндр, повышая производительность двигателя и экономя топливо.

Теперь вы знаете, как работает двигатель автомобиля, а также причины его основных неполадок и перебоев. Если остались вопросы или есть замечания по изложенному материалу, добро пожаловать в комментарии.

Как работает двигатель внутреннего сгорания [простым языком]

Что такое цилиндры, турбонаддув, как расшифровывать характеристики двигателя без технической документации

Двигатель внутреннего сгорания работает за счет сжигания бензина и дизельного топлива. Независимо от вида топлива, на котором работает движок, принципы его работы, термины и названия запчастей одинаковы.

Как работает?

Принцип работы двигателя внутреннего сгорания похож на принцип работы насоса: на одном конце в него втягивается воздух и воспламеняется (внутреннее сгорание), затем, через выхлопную трубу вытесняются отработанные (выхлопные) газы. Движок преобразует энергию сгорания в механическую энергию для движения машины.  Детальная работа «сердца машины» разобрана здесь, а в этой статье обсудим из чего состоит мотор машины и как устроен.

Для описания размера и мощности мотора автомобиля пользуются устоявшимися терминами и маркерами. Правда, не разобравшись в каждом, не сообразишь, что они означают.   Если не до конца понимаете, что собой представляет 1,8-литровый, 4-цилиндровый, V-образный двигатель на 20 клапанов и с турбонаддувом эта статья для вас.

Что означает «1,8-литровый»?

Значение «1,8-литровый», «2-х литровый», «3-х литровый» указывает на объем движка. Объем двигателя влияет на объем воздуха, который тот может переработать в течение одного цикла. Эта величина обычно отображается в литрах или в кубических сантиметрах, в зависимости от производителя, но измерение в сантиметрах встречается крайне редко.

Чем больший объем мотора, тем больше он производит энергии. Больше энергии — больше расход топлива. Правда, инженеры автоконцернов пытаются сломать этот стереотип. О том, как им это удается, читайте в статье журнала Zap-Online.ru: «Топ 10 улучшений в конструкции мотора автомобиля».

Характеристика «4-цилиндровый» означает количество цилиндров в движке

Цилиндром называют камеру двигателя цилиндрической формы, в которой смешиваются и сгорают воздух, и топливо. Каждая такая камера считается одним цилиндром. Чем больше цилиндров, тем больше мощность автомобиля и расход топлива. Для экономии топлива, некоторые современные 8-цилиндровые движки разработаны так, чтобы цилиндры оставались закрытыми, когда их работа не принципиально важна. Эта технология применена в последних моделях Mercedes. На светофоре движок будет работать на холостом ходу, отключив 6 цилиндров и оставив в работе 2, чтобы машина не заглохла. Движок будет смешивать топливо и воздух в двух цилиндрах вместо восьми, перекрыв подачу бензина или солярки в ненужные.

Также будет и на загородной трассе, где водитель, включив круиз-контроль, двигается с одной скоростью до 90 км/ч.

V-образный или рядный двигатель означает угол расположения цилиндров друг к другу — это называется конфигурация мотора

У автомобильных моторов бывают разные конфигурации: разные расположения цилиндров по отношению друг к другу. Размещение цилиндров в один ряд создает «линию» двигателя: 4-рядный– 4 цилиндра в линию, или 6-рядный — 6 цилиндров и т. д. —это общая и простая конфигурация классической силовой установки внутреннего сгорания.

Когда цилиндры расположены противоположно друг другу в угловых блоках, они имеют вид латинской буквы «V». Цифра, следующая за этим символом, опять-таки, обозначает количество цилиндров в одном ряду, например: V-4, V-6, V-8 и т.д.

Три блока цилиндров располагают в форме латинской буквы «W». По количеству цилиндров в одном ряду различают движки W-8, W-12 или W-16. От конфигурации цилиндров зависит физический размер движка и то, как ровно он работает. V – образная форма облегчает ход цилиндров, т.к. сила тяжести распределяется под наклоном, а не вертикально, как на обычных автомобильных моторах. Все эти разработки стали результатом тщательнейших испытаний, которые привели к совершенствованию внутреннего КПД (коэффициента полезного действия) мотора и к его экономичности.

Клапаны

Воздух входит в цилиндры и выходит из них через клапаны, работающие по принципу работы клапанов сердца. Раньше цилиндры имели только два клапана: один для воздуха, который поступает в цилиндр, второй — для выхода отработанных газов. Современные двигатели имеют по три, четыре и даже пять клапанов в каждом цилиндре, что более эффективно перемещает воздух по двигателю, увеличивает мощность автомобиля и сокращает расход топлива. Обычно автопроизводители сообщают общее число клапанов в движке. Разделите это число на количество цилиндров и узнаете, сколько клапанов в каждом из них.

Наддув и турбонаддув

Нагнетание воздуха в двигатель под давлением называется «принудительная индукция». Нагнетанием воздуха можно резко увеличить мощность автомобиля. Наддув работает на ременном приводе от мотора автомобиля и разработан, чтобы немедленно давать дополнительную мощность, когда отработанный газ выходит из движка. Турбонаддув приводится в действие выхлопными газами и требует меньших затрат мощности самого двигателя, что делает его более экономным, чем просто наддув. При этом у турбонаддува реакция на дроссель гораздо медленнее. Еще есть электрический турбонаддув, о нем подробно писали здесь, различия с классическим незначительные. Хотя при увеличении скорости наддувом и турбонаддувом сжигается больше топлива — они позволяют маленьким экономным моторам показывать те же результаты, что и их более большие собратья.

Остались вопросы по терминологии принципам работы мотора автомобиля? Задавайте их в комментариях, будем рады ответить.



Как на самом деле работает двигатель внутреннего сгорания?

Каждый год около 222 миллионов человек в США ездят на самых разных транспортных средствах. Почти все эти автомобили оснащены двигателем внутреннего сгорания. Однако недавний опрос, проведенный AA, показал, что только 10% водителей могут в общих чертах описать, как работает двигатель внутреннего сгорания.

Если вы только сейчас осознали, что не входите в эти 10%, не волнуйтесь, мы собрали краткое описание удивительного процесса, который использует ваша машина для движения.

Основы

Горение, также известное как горение, представляет собой основной химический процесс высвобождения энергии из топливно-воздушной смеси. В двигателе внутреннего сгорания воспламенение и сгорание топлива происходят внутри самого двигателя.

Затем двигатель частично преобразует энергию сгорания в работу. Двигатель состоит из неподвижного цилиндра и подвижного поршня. Расширяющиеся газы сгорания толкают поршень, который, в свою очередь, вращает коленчатый вал. В конечном счете, через систему шестерен в трансмиссии это движение приводит в движение колеса автомобиля.

Различные типы двигателей внутреннего сгорания

Двумя наиболее распространенными типами двигателей внутреннего сгорания являются бензиновый двигатель с искровым зажиганием и дизельный двигатель с воспламенением от сжатия. Эти двигатели специально разработаны для работы как с бензином, так и с дизельным топливом, поэтому использование неподходящего топлива в вашем автомобиле может привести к значительному повреждению двигателя.

В двигателе с искровым зажиганием топливо смешивается с воздухом и затем всасывается в цилиндр в процессе впуска. После того, как поршень сжимает топливно-воздушную смесь, искра воспламеняет ее, вызывая сгорание. Расширение продуктов сгорания толкает поршень во время рабочего такта.

В дизельном двигателе только воздух всасывается в двигатель и затем сжимается. Затем дизельные двигатели распыляют топливо в горячий сжатый воздух с подходящей, отмеренной скоростью, вызывая его воспламенение.

Большинство двигателей внутреннего сгорания являются четырехтактными двигателями, что означает, что для завершения цикла требуется четыре хода поршня. Цикл двигателя состоит из четырех отдельных процессов. Это впуск, сжатие, сгорание и рабочий ход, а также выпуск.

Разработка двигателя внутреннего сгорания

Вместо одной существенной разработки двигатель внутреннего сгорания появился благодаря серии последовательных изменений в установленных патентах. Первый коммерчески успешный двигатель внутреннего сгорания был создан Этьеном Ленуаром примерно в 1860 году.

Эксперименты Ленуара с электричеством привели его к разработке первого двигателя внутреннего сгорания, в котором сжигалась смесь угольного газа и воздуха, воспламеняемая системой зажигания «прыгающих искр» Румкорфа. катушка.

То, что мы могли бы считать первым современным двигателем внутреннего сгорания, было создано в 1876 году Николаусом Отто. Двигатель Отто представляет собой большой стационарный одноцилиндровый четырехтактный двигатель внутреннего сгорания. Первоначально двигатели использовались для стационарных установок, поскольку Отто не интересовался транспортом, и в конечном итоге Готлиб Даймлер разработал их для автомобилей.

На самом деле Отто создал свой двигатель на основе коммерческого жидкостного двигателя внутреннего сгорания 1872 года, изобретенного американцем Джорджем Брайтоном.

В то время как двигатели внутреннего сгорания чаще всего ассоциируются с транспортными средствами, термин двигатель внутреннего сгорания может также применяться к пушкам, ракетам или чему-либо, что использует силу взрыва для получения энергии или импульса.

В последние годы доминирование бензина и дизельного топлива в качестве основных видов топлива для автомобильных двигателей уступило место более экологичным видам топлива, таким как биодизельное топливо, биоэтанол, водород и этил-трет-бутиловый эфир (ЭТБЭ). Многие производители автомобилей также производят гибридные автомобили, работающие на смеси традиционного топлива и электричества, или, в случае таких компаний, как Tesla, полностью электрические автомобили 9.0003

Научитесь водить машину в Неваде уже сегодня!

Северо-западная автошкола и школа дорожного движения предоставляет сообществу Лас-Вегаса живые уроки вождения и дорожного движения, проводимые опытными инструкторами. Все наши инструкторы по вождению прошли проверку биографических данных. Каждый автомобиль одобрен DMV по безопасности, и каждый член семьи Northwest стремится обеспечить отличное обучение водителей и вождению за рулем.

В Northwest вы можете рассчитывать на выдающиеся занятия как в кампусе, так и за рулем, увлекательные, наполненные фактами, занимательные и ориентированные на успех.

Мы не скрываем этого, мы считаем, что Northwest предлагает лучшие уроки вождения в Лас-Вегасе, независимо от вашего возраста и происхождения. Мы гордимся тем, что 98% наших студентов сдают тест с первого раза. Позвоните нам по телефону (702) 403-1592 , чтобы начать свое вождение с одним из наших опытных инструкторов.



Автор:

Рич Генрих

Мастер-инструктор, заслуженный



Как работает двигатель? Сгорание и компоненты

  • Новости
Поделиться:

Двигатель внутреннего сгорания работает путем преобразования топлива и воздуха в механическую энергию.

Основные компоненты двигателя включают клапанный механизм, поршни и коленчатый вал.

Купить артикул

AMSOIL Synthetic Motor Oil

AMSOIL Synthetic Diesel Oil

Работа двигателя заключается в преобразовании топлива в энергию. Итак, как работает двигатель? Двигатели внутреннего сгорания создают энергию, сжигая топливно-воздушную смесь под давлением внутри цилиндра, и она преобразуется в движение поршнями двигателя, шатунами и коленчатым валом.

Однако конструкция и функции компонентов различаются в зависимости от основного назначения автомобиля, типа топлива и других соображений. Начнем с основ сгорания и конструкции двигателя.

Четыре функции сгорания

Четырехтактные двигатели должны выполнять четыре основные функции для правильной и эффективной работы:

    • Впуск
    • Компрессия
    • Мощность
    • Выпуск

Функция впуска включает подачу смеси воздуха и топлива в камеру сгорания. сжатие функция сжимает смесь. Функция power включает воспламенение смеси и использование силы этой реакции. Функция выхлопа вытесняет сгоревшие газы из двигателя.

В четырехтактном двигателе процесс сгорания состоит из 1) тактов впуска, 2) сжатия, 3) рабочего и 4) тактов выпуска.

Поршень и поршневые кольца

Поршень движется вверх и вниз или совершает возвратно-поступательные движения внутри цилиндра двигателя. При этом он помогает выполнить четыре функции сгорания, создавая вакуум, который втягивает топливно-воздушную смесь в камеру сгорания (впуск), сжимает смесь (сжатие), воспламеняет ее (мощность) и удаляет продукты сгорания (выхлоп). ).

Область над поршнем называется цилиндром или камерой сгорания. Воздух и топливо сжимаются и воспламеняются в цилиндре. Поршневые кольца под днищем поршня образуют уплотнение на стенке цилиндра, чтобы предотвратить утечку топлива из камеры сгорания и помочь предотвратить утечку большей части побочных продуктов сгорания через поршневые кольца и загрязнение масла в картере. Поршневые кольца также помогают охлаждать поршень, распределяя масло по стенке цилиндра и передавая тепло.

Двигатель в разрезе, открывающий поршни, камеру сгорания и отверстие форсунки.

Шатуны и поршневые пальцы

Шатуны соединяют поршень с коленчатым валом. Наручный штифт используется для крепления поршня к шатуну, позволяя им поворачиваться при возвратно-поступательном движении. И под заводной головкой, и под запястьем штифт подвергаются экстремальным нагрузкам, поскольку они воспринимают силу возвратно-поступательных поршней, особенно когда поршень движется вниз под действием силы сгорания.

Как работает двигатель? Коленчатый вал

Коленчатый вал преобразует возвратно-поступательное движение поршней во вращательное движение, которое передается на коробку передач. В типичном потребительском автомобиле коленчатый вал присоединяется к трансмиссии через сцепление (в ручном режиме) или преобразователь крутящего момента (в автоматическом режиме). В газонокосилке коленчатый вал крепится непосредственно к режущим ножам.

Уплотнения на концах коленчатого вала предотвращают утечку масла из двигателя. Уплотнения в двухтактных двигателях имеют дополнительную проблему, связанную с работой под действием сил положительного и отрицательного давления, создаваемых возвратно-поступательным движением поршня. Сальники четырехтактных двигателей не работают при таком давлении.

Поршни приводят в движение коленчатый вал, который приводит в движение трансмиссию и транспортное средство.

Подшипники

Коренные подшипники двигателя поддерживают коленчатый вал. В зависимости от конструкции двигателя могут использоваться подшипники качения или подшипники скольжения.

Роликовые подшипники (подшипники качения) используются в двухтактных двигателях, поскольку для них нет специального источника смазки. Роликовые подшипники содержат подвижные элементы и могут также называться роликовыми подшипниками.

Подшипники скольжения — это фиксированные неподвижные подшипники, которые поддерживают вращающийся коленчатый вал в четырехтактных двигателях. Они предназначены для обеспечения низкого сопротивления трению и требуют специального источника смазки под давлением для обеспечения адекватного жидкостного барьера между металлическими компонентами.

AMSOIL

РУКОВОДСТВО ПО ПОИСКУ ТРАНСПОРТНЫХ СРЕДСТВ

  • Найдите товары для своего автомобиля: автомобили и легкие грузовики, мотоциклы, квадроциклы, снегоходы, морские суда, PWC, большегрузные автомобили и многое другое.
  • Руководство по поиску старинных автомобилей.
  • Фильтр поиска и руководств по перекрестным ссылкам.

Ознакомьтесь с руководствами

Клапанный механизм и фазы газораспределения

Клапанный механизм двигателя отвечает за открытие и закрытие клапанов цилиндров в нужное время в процессе сгорания. Он состоит из клапанов, узлов клапанных пружин, распределительных валов, толкателей, толкателей и коромыслов.

Клапаны используются либо для подачи топливно-воздушной смеси в цилиндр, либо для выпуска выхлопных газов. В старых автомобилях для каждой функции использовался один клапан; однако в новых автомобилях используется до двух впускных и двух выпускных клапанов на цилиндр.

Впускной клапан подает топливно-воздушную смесь в камеру сгорания. Выпускной клапан выпускает выхлопные газы из цилиндра.

Каждый клапан имеет уплотнение клапана, которое отвечает за предотвращение попадания масла в камеру сгорания. Неисправные уплотнения клапанов могут привести к попаданию масла в цилиндр и воспламенению во время сгорания, в результате чего двигатель будет сжигать масло.

Магазин AMSOIL Products

Распредвал

Распредвал содержит эксцентрики и шейки, которые регулируют фазы газораспределения. Эксцентрики представляют собой механические кулачки, которые передают возвратно-поступательное движение между механическими компонентами. Каждый эксцентрик управляет одним клапаном. Например, четырехцилиндровый двигатель с двумя клапанами на цилиндр будет использовать распределительный вал с восемью эксцентриками.

Форма эксцентриков контролирует точно настроенное движение и синхронизацию клапанного механизма, включая то, насколько далеко поднимаются клапаны, как долго они остаются поднятыми и когда эти движения происходят относительно положения поршней.

Два основных типа распределительных валов — плоского толкателя и роликового. Толкатель, или толкатель, на распределительном валу с плоским толкателем плоский, и для отделения его поверхности от кулачка требуется масло. Распределительные валы с плоскими толкателями создают высокое трение и высокие температуры, потому что поверхности быстро скользят друг относительно друга. Масляная пленка является единственным барьером, препятствующим слипанию толкателя и кулачка кулачка.

Трение между двумя компонентами может в конечном итоге привести к износу кулачка плоского толкателя и повлиять на работу клапана. Мощность и эффективность двигателя снизятся, если кулачки с плоскими толкателями не смогут поднять клапаны достаточно, чтобы адекватно заполнить камеру для воспламенения или выпуска выхлопных газов.

В роликовом распределительном валу используются колеса или ролики для уменьшения износа толкателя. Тела качения практически полностью уменьшают трение между толкателем и кулачком, продлевая срок службы распределительного вала. Роликовые распределительные валы обычно предпочтительнее распределительных валов с плоскими толкателями, поскольку они значительно снижают износ и могут повысить производительность двигателя.

Распределительный вал содержит эксцентрики, которые открывают впускной и выпускной клапаны.

Как работает двигатель? Конструкции блоков цилиндров

Рядный двигатель

Рядные двигатели располагают поршни в один ряд. Рядный блок двигателя — это обычная компоновка, используемая в различных автомобильных и спортивных приложениях, включая снегоходы, гидроциклы и мотоциклы.

Двигатель V-Style

Двигатели V-Style имеют два ряда цилиндров, смещенных относительно друг друга так, что они образуют V-образную форму. V-образный двигатель — это обычная конструкция автомобильного двигателя. Рынок крупногабаритных мотоциклов также обычно использует эту конструкцию.

Оппозитный двигатель

В оппозитных двигателях цилиндры лежат горизонтально и расположены перпендикулярно обеим сторонам коленчатого вала. Porsche* и Subaru* используют оппозитную конструкцию блока цилиндров в автомобилях, а Kohler* и Briggs & Stratton* хорошо известны тем, что используют оппозитные двигатели в газонокосилках.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
