Как почистить форсунки на ваз 2107 инжектор в домашних условиях: Промывка форсунок ВАЗ-2107i Лавром ML101. Своими руками ВАЗ 21074 2006

Чистка и замена форсунок на автомобиле ВАЗ-2107

Главная » Система питания Ваз 2107

Система питания Ваз 2107

Форсунка инжектора работает по принципу распылителя, дозировано подавая смесь в рабочую камеру мотора. Длительность цикла впрыска и количество подаваемого топлива заложены в программе блока управления ДВС. Для каждой из форсунок данные параметры одинаковы. Впрыскиватель топлива расположен внутри впускного коллектора. Поток воздуха проходит через коллектор и уносит частицы топлива, выброшенные форсункой, в камеру сгорания. Схема устройства топливной системы “семерки” – на картинке ниже.

Содержание

1. Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор
2. Диагностика неполадок
3. Как почистить форсунки Ваз 2107
4. Чистка форсунок присадками
5. Ручная чистка

Причины и признаки неисправностей форсунок ВАЗ 2107 инжектор

В процессе эксплуатации форсунки чаще остальных компонентов топливной системы контактируют с агрессивными средами. Поэтому вопрос долговечности и функциональности топливных форсунок актуален для обладателей инжекторной “классики”.

Признаки неисправности топливных форсунок на “2107” таковы:

• Нестабильная работа ДВС на холостом ходу;
• Автомобиль глохнет при трогании с места;
• Ощутимое падание мощности;
• Посторонние шумы и вибрации в работе мотора;
• Рывки и провалы во время движения;
• Чрезмерное количество выделяемых выхлопных газов;
• Изменение расхода топлива.

Причиной ухудшения функционального состояния форсунок ВАЗ 2107 инжектор является их засорение. Из-за низкокачественного горючего на стенках форсунок образуются твердые отложения, которые снижают пропускную способность впрысковых отверстий. К засору форсунки, обычно, приводит обилие грязи в топливных магистралях, бензобаке, топливном фильтре.

Диагностика неполадок

Перед тем как снять форсунки на Ваз 2107, необходимо убедиться, что они действительно засорены. Есть несколько способов:

1. Проверка на слух: дедовский способ диагностики. Применим только при значительном загрязнении отверстий. “Бывалые” рекомендуют вслушиваться в аудиоряд, доносящийся из блока цилиндров. Если в звуке мотора явно слышны приглушенные звенящие звуки, то распылители топлива подлежат чистке;
2. Оценка состояния форсунок с помощью мультиметра: куда более объективный способ анализа в сравнении с предыдущим. Для начала нужно знать какой тип распылителей установлен на автомобиле. Как правило, “семерку” комплектовали форсунками высокого сопротивления. Для корректной диагностики необходимо отсоединить “высоковольтники”, идущие к форсунке. Теперь нужно подсоединить диагностические провода прибора к выводам форсунки. Если показатели вольтметра будут выдавать значения в диапазоне 12-17 Ом, то с форсунками все в порядке;
3. Диагностика механических параметров распылителя. Эта диагностическая операция доступна только при наличии профессионального оборудования; ее выполняют только на специализированных СТО. Суть в том, что форсунки демонтируются и крепятся стенду. Через деталь непрерывно пропускается топливо в большом количестве. Мастер оценивает параметры факела, который образуется при прохождении горючего через форсунку. Если топливо поступает неравномерно, то налицо засор устройства.

Как почистить форсунки Ваз 2107

Способы очистки распылителей могут различаться; использование того или иного метода зависит от уровня загрязненности отверстий и характера отложений. Если проводить профилактическую чистку или устранять легкие загрязнения, то можно использовать специальные химические средства, применение которых не предполагает снятия форсунок.

Если форсунки находятся в запущенном состоянии и чистка присадками не имеет смысла, то придется демонтировать инжектор и производить замена форсунок Ваз 2107.

Чистка форсунок присадками

Присадки позволяют не только вывести отложения из распылителей топлива, но очистить топливную систему в целом. Данный способ эффективен только при систематическом использовании чистящих химикатов. Присадками нужно пользоваться каждые 17-20 т. км пробега. Для очистки отключается штатный топливный насос, а топливопровод впрыска подсоединяется к емкости, через которую чистящая жидкость подается под давлением.

Мотор заводят и четверть часа он работает на холостом ходу, после чего глушится на такое же время. За это время отложения становятся мягкими. Затем двигатель снова запускают, но на сей раз постепенно доводят обороты до максимальных, чтобы удалить фрагменты шлама. В таком режиме ДВС должен работать около получаса.

Ручная чистка

Для ручной чистки потребуются:

• Баночка с очистителем инжектора;
• Набор накидных или рожковых ключей;
• Набор отверток;
• Шприц 5-7 мл;
• Чистая ветошь.

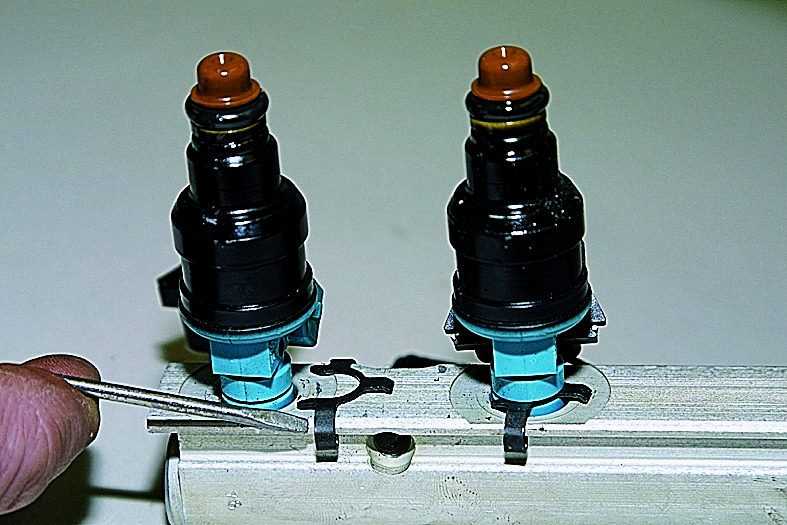

Соблюдайте следующую последовательность действий для успеха мероприятия:

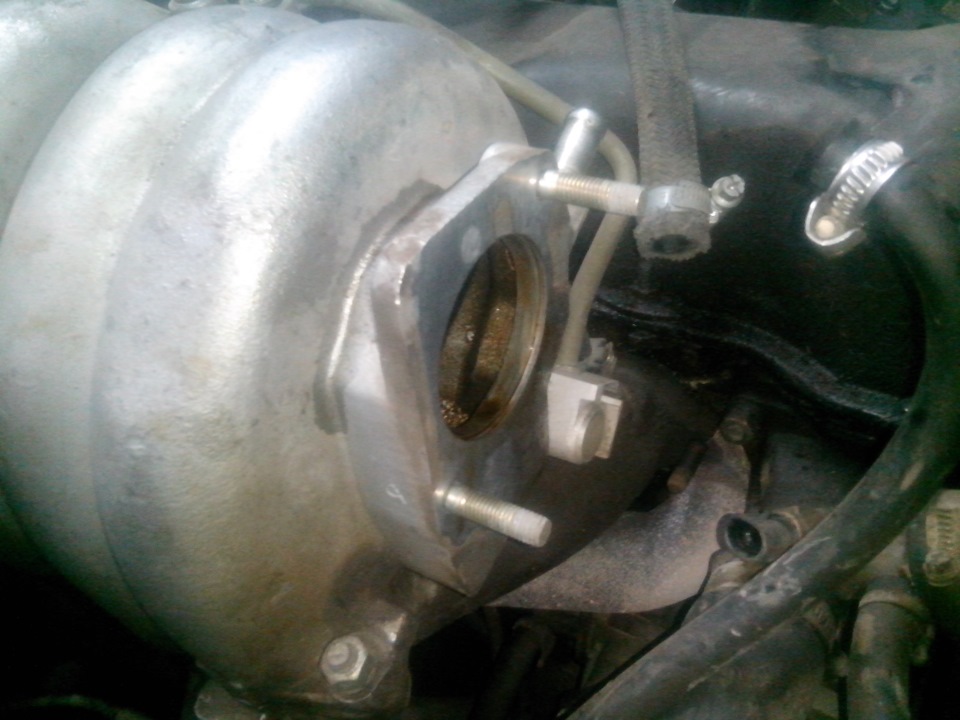

1. Демонтируем хомуты фиксации воздушного патрубка с помощью ключа на “7” и снимаем патрубок;
2. Демонтируем фиксатор тросика газа “плоской” отверткой;
3. Снимаем тросик акселератора и его кронштейн;
4. Демонтируем топливопроводы и крепления трубок;
5. Демонтируем шланг ВУТ;
6. Демонтируем кронштейны топливопроводов и впускной коллектор;
7. Удаляем болты крепления топливной рампы;
8. Ослабляем жгут крепежа форсунок;
9. Удаляем форсунки с топливной рампой.

Чистим распылители в соответствии с инструкцией, которая приведена на упаковке с химикатом. Сборку производим в обратной последовательности.

как проверить форсунки не снимая с двигателя и очистить их при необходимости

Если вы владелец автомобиля с инжекторным двигателем, то должны знать, что для качественной работы системы впрыска требуются исправные форсунки. Осуществить проверку работы форсунок инжекторного двигателя и устранить неполадки в их работе можно самостоятельно, не обязательно сразу мчаться на СТО.

Содержание

• 0.1 Понятие форсунки инжектора и принцип их работы
• 0.2 Для чего и когда нужно проверять форсунки
• 0.3 Ищем неисправности, производим ремонт
  • 0.3.1 Инструмент для диагностики
  • 0.3.2 Проверка питания на форсунках
  • 0.3.3 Проверка обмоток
  • 0.3.4 Диагностика на рампе
• 1 Признаки неисправностей форсунок.
• 2 Способы чистки и промывки инжектора
  • 2. 1 Присадки к бензину для промывки инжектора
  • 2.2 Промывка инжектора без снятия форсунок с двигателя
  • 2.3 Промывка и чистка инжектора ультразвуком
• 3 Для чего проверять форсунки?
• 4 Как проверить форсунки не снимая с двигателя при помощи мультиметра
• 5 Какие бывают неисправности форсунок
• 6 Как проверить форсунки инжектора
• 7 Как проверять работоспособность?
• 8 Как очистить форсунки не снимая с двигателя

Понятие форсунки инжектора и принцип их работы

Для дозированной подачи топлива в камеры сгорания мотора требуются форсунки. В топливной системе они позволяют смешивать бензин с воздухом. Таким образом, образуется горючая смесь, которая потом воспламеняется.

Форсунки бывают:

• Электромагнитные – клапан следит за доступом топлива и регулирует распыление топливной смеси с помощью электронного блока управления двигателем. Стоит клапан на центральной системе распределения перед дроссельной заслонкой.

• Механические – не дозируют подачу топлива, а только открывают ему доступ под давлением.

Принцип работы форсунок: электронный датчик анализирует объем подачи воздуха под давлением. Полученная датчиком информация попадает в компьютерный блок для дальнейшего анализа (к примеру, температуры двигателя, воздуха). После этого компьютер высчитывает размер объема воздуха в топливной смеси, требуемый для того, чтобы на выходе коэффициент полезного действия (КПД) от работы мотора получился максимально высокий.

Для чего и когда нужно проверять форсунки

Если вы решили купить подержанный автомобиль, или на своем автомобиле уже наездили около 100 тысяч км, то надлежит проверить производительность форсунок или заменить их.

Помните! От работы форсунок (они подают топливо в систему) напрямую зависит хорошая работа двигателя.

На форсунки (их состояние) влияет качество потребляемого топлива. Если в бак регулярно заливали топливо низкого качества, то форсунки не прослужат долго. Их придется менять раньше, чем через 100 тысяч км пробега.

Симптомы неисправности форсунок можно заметить. О них вам расскажет:

• Неустойчивая работа двигателя на холостом ходу.

• Повышенный расход топлива.

• Двигатель плохо запускается.

• Выхлопные газы стали более токсичными.

• На холостом ходу проскакивает зажигание.

• Машина хуже берет разгон (хотя газ выжат «до полика»).

• Если вы заметили хотя бы один симптом из вышеуказанных, стоит проверить форсунки инжектора.

Для продления срока эксплуатации форсунок желательно:

• Заливать в бак только качественное топливо.

• Регулярно добавлять в бак различные присадки (продаются в отделах автохимии).

• Каждые 40 тысяч км чистить форсунки (потому что они засоряются).

Ищем неисправности, производим ремонт

Перед проверкой форсунок инжектора обратите внимание на топливный фильтр (он должен быть чистым), бензобак и сетку бензонасоса (в них могут быть засорения и отложения). Подобные осмотры требуются после 30 тыс. км пробега в целях профилактики. Если с этой частью топливной системы все в порядке, приступайте к проверке форсунок.

Можно заехать на СТО, где есть специальный стенд. Жидкость в форсунки подается под давлением, и вы сможете на стенде увидеть работу каждого распылителя (какую дозу распыления он выдает).

Для диагностики форсунок используют мультиметр или омметр (это устройства для замеров сопротивления форсунками). Чтобы определить состояние форсунки, требуется отсоединить ее от провода высокого напряжения. Теперь проверяем форсунку прибором. Есть форсунки низкого и высокого импеданса (о типе форсунки вам расскажет инструкция завода-изготовителя). Сопротивление должно составить 2-5/12-18 Ом.

Внимание! Если вы слышите глухой гул в работе мотора, то форсунки барахлят.

В домашних условиях тоже можно проверить форсунку инжектора. Сделать это можно несколькими способами:

Заведите двигатель. Дотроньтесь рукой до рабочей форсунки – она должна пульсировать. Если дрожание не ощущается, значит, форсунка вышла из строя.На холостом ходу добавьте обороты и дайте мотору немного поработать. Если поочередно ослаблять колпачковые гайки, которые держат форсунки, то обороты двигателя снизятся. Если обороты не меняются, значит, форсунка требует чистки или замены.

Инструмент для диагностики

Проверка бензиновых форсунок своими руками возможна при наличии инструмента для диагностики:

• Бортовой компьютер машины (поможет определить неисправности в системе управления двигателем).

• Манометр (определяет давление топлива). Помогает установить проблемы с регулятором давления бензонасоса, засорением топливных фильтров.

• Светодиод для выяснения полярности на форсунках (можно определить и полярность на модулях зажигания и катушке).

• Омметр или мультиметр (определяет сопротивление форсунок).

Проверка питания на форсунках

Если зажигание включено, а одна из форсунок инжектора не работает, то надлежит проверить наличие питания на форсунках. Для этого от нерабочей форсунки нужно отсоединить колодку проводов. Два кончика проводов требуется приставить к аккумулятору, а другим боком провода прикоснуться к контактам форсунки. Теперь включите зажигание.

Внимание! Если эта форсунка начнет распылять топливо, то неполадки нужно искать в электрической цепи этой форсунки.

Проверка обмоток

Форсунка на инжекторе требует немедленной замены, если сопротивление на ней выше или ниже 11-15 Ом. Это определяется при помощи омметра.

Как проверить сопротивление на обмотках форсунки?

1. Снять с аккумулятора минусовую клемму.

2. От форсунки отсоединить колодку с проводами.

3. К электроразъему форсунки присоединить проводки омметра.

4. Сравнить показатели омметра с нормативными (это указано в инструкции завода-изготовителя).

Диагностика на рампе

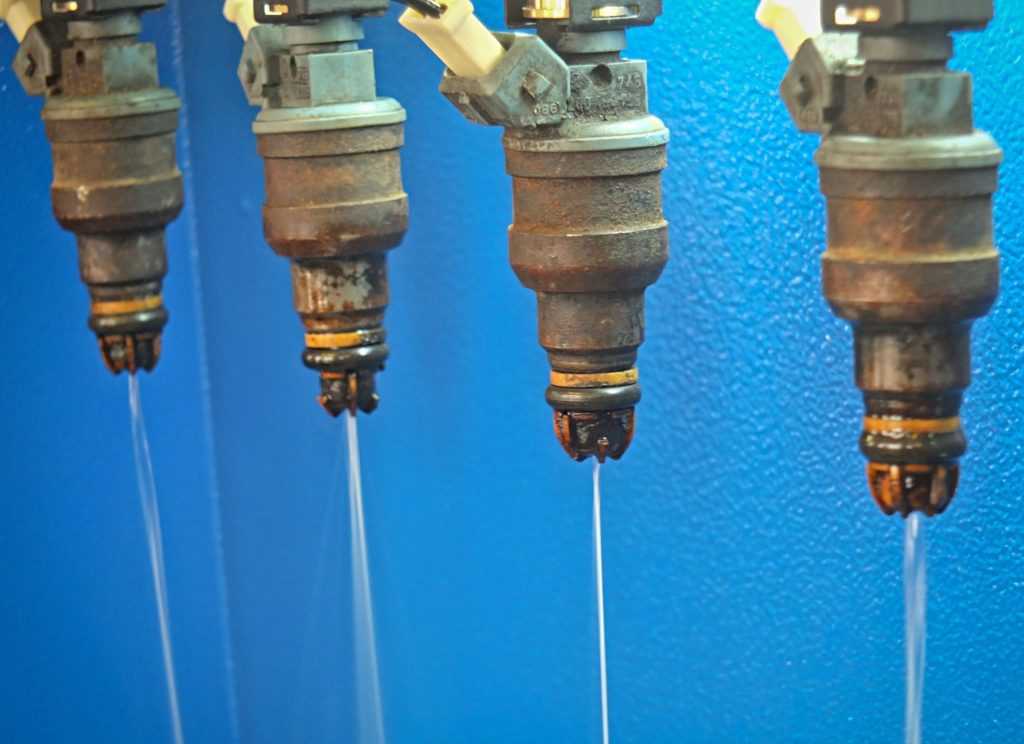

Проверить форсунки инжектора можно и на рампе. Для этого:

1. Снимите рампу вместе с форсунками.

2. Выведите ее из неудобного положения.

3. Снимите минусовую клемму.

4. Подсоедините колодку проводов к жгуту рампы.

5. Верните на место клемму «минус».

Соедините обе топливные трубки и ключом зажмите штуцеры, которые их держат.Под каждую форсунку подставьте емкость с мерной шкалой (емкостей должно быть 4).Проверните двигатель стартером.

Внимание! Из распылителей форсунок топливо должно идти ровно и равномерно в 4 емкости.

Выключите зажигание. В спокойном состоянии из форсунок не должна просачиваться жидкость.

Если подтекания заметны, то топливная форсунка негерметична, и потому ее нужно заменить.Сравните количество вытекшей жидкости в мерных емкостях. Если количество вытекшей жидкости разное, то одна из форсунок требует чистки или замены.

Не забудьте осмотреть форсунки на наличие дефектов. Если что-то обнаружили – меняйте форсунку.Поставьте рампу на место.

Знаете ли Вы? Если форсунки инжектора проверены и все в порядке, а машина продолжает капризничать, то проверяйте давление в топливной рампе. Скорее всего, причина в давлении.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Признаки неисправностей форсунок.

Мы привели основные признаки неисправности форсунок, которые актуальны для большинства автомобилей.

• Автомобиль дергается при разгоне
• Появляются провалы при работе двигателя. Создается ощущение как будто автомобиль кто то держит.
• При вождении автомобиля, стойко складывается ощущение потери мощности.
• Рост расхода топлива на несколько литров для забитых форсунок, обычное дело

Если появились такие симптомы, или некоторые из них, то повод задуматься о диагностике инжектора.

При неисправных форсунках, нужно как можно скорее устранить эту проблему, так как в дальнейшем, если так ездить, могут пострадать другие узлы двигателя, а это потребует уже гораздо больших расходов.

Способы чистки и промывки инжектора

Наибольшее распространение получили три способа промывки инжектора:

1. Промывка специальными моющими присадками к бензину.
2. Чистка и промывка инжектора без снятия форсунок с двигателя.
3. Промывка форсунок инжектора в стенде ультразвуковой чистки.

Давайте подробней остановимся на каждом из них.

Присадки к бензину для промывки инжектора

Присадки для промывки инжектора – это самый дешевый и простой способ его очистки от загрязнений. Такие присадки есть в ассортименте многих производителей автохимии. Они наиболее эффективны при регулярном добавлении в бензобак.

При появлении первых признаков загрязнения инжектора можно применить ударную дозу таких присадок, но при условии, что бензобак и трубопроводы относительно чистые. Иначе вся грязь окажется в электробензонасосе и фильтре тонкой очистки топлива, что долговечности этим узлам явно не добавит.

Промывка инжектора без снятия форсунок с двигателя

Чистка и промывка инжектора без снятия форсунок с двигателя осуществляется при помощи несложной промывающей установки:

• для этого двигатель отключают от штатной системы питания;
• вместо неё подключают установку для промывки инжектора;
• после чего мотор заставляют 20-30 минут работать на специальном сольвенте.

Моющая способность такого состава очень высока и он без труда вымывает все отложения (пример смотрите на видео в конце статьи).

Промывка и чистка инжектора ультразвуком

Ультразвуковая промывка инжектора на сегодняшний день является самым эффективным способом очистки. Для этого форсунки снимаются с мотора и помещаются в ультразвуковую установку со специальным растворителем.

Принцип действия установки следующий:

1. Для того, чтобы помочь растворителю вымыть шлаки, его при помощи ультразвука заставляют вибрировать.
2. Колебания жидкости практически не воздействуют на форсунку, но заставляют резонировать шлаки, которые отслаиваются от металла и становятся легкой добычей растворителя.

Время такой промывки инжектора обычно составляет от получаса до часа. К достоинствам этого способа можно отнести ненадобность дорогостоящего сольвента, однако при этом производится достаточно большой объем работ по снятию и обратной установке форсунок на двигатель.

Для чего проверять форсунки?

Сегодня автопроизводители по всему миру уже не выпускают карбюраторные машины. Инжекторные двигатели зарекомендовали себя как более надежные, более мощные и потребляющие меньше топлива. Рабочая смесь в камеры сгорания инжекторного двигателя подается через форсунки. Они с течением времени могут выходить из строя или загрязняться. Этому будут свидетельствовать определенные симптомы. Сейчас и рассмотрим их.

Проверка форсунок

Признаки неисправности форсунок инжектора:

• Затрудненный запуск двигателя;
• Неустойчивая работа инжектора на малых оборотах и холостом ходу;
• Ощутимое снижение мощности автомобиля;
• Провалы в работе инжектора;
• Возросший расход горючего;

Перечисленные признаки могут свидетельствовать и об иных проблемах, поэтому, чтобы убедиться в неисправности какой-либо конкретной форсунки, потребуется проверка каждой из них.

Как проверить форсунки не снимая с двигателя при помощи мультиметра

Диагностический прибор мультиметр является верным помощником любого автомобилиста. Он позволяет не только проверить предохранители или аккумулятор, но и диагностировать неисправность форсунок. Чтобы проверить форсунки мультиметром необходимо сделать следующее:

1. Снимите высоковольтные провода с форсунок и загляните в техническое руководство к автомобилю, чтобы определить, в вашем двигателе установлены форсунки высокого импеданса или низкого импеданса – это потребуется для точной диагностики;
2. Установите мультиметр в режим замера сопротивления и подведите диагностические провода к выводам форсунки, после чего произведите замер;
3. Если в вашем автомобиле установлены форсунки высокого импеданса, то измеренное сопротивление должно находиться в пределах от 12 до 17 Ом. В том случае, когда на автомобиле используются форсунки низкого импеданса, их сопротивление лежит в промежутке от 2 до 5 Ом.

В той ситуации, когда показатели отличаются от рекомендованных, следует снять форсунку с автомобиля и проверить ее более детально, а при необходимости заменить.

Какие бывают неисправности форсунок

На инжекторных мотора применяют два вида форсунок – электромагнитная и механическая.

Электромагнитная форсунка работает по принципу клапана, который в зависимости от сигнала блока управления автомобиля, открывается осуществляя впрыск в цилиндр необходимого количество топлива.

Механическая форсунка открывается от давления. В основе нее лежит пружина и игла. Она работает следующим образом: при подаче топлива создается определенное давление, игла поднимается и топливо распыляется в цилиндр.

Сейчас механические форсунки практически не используют на современных автомобиля, поэтому речь пойдет об неисправностях, электромагнитных форсунок.

Так как форсунка это достаточно несложная деталь по своему строение, неисправностей у нее может быть несколько:

1. Отсутствие сигнала от блока управления
2. Внутренний разрыв обмотки или другая ее неисправность
3. Загрязнение каналов подачи топлива

Как правило, чаще всего форсунки перестают работать как нужно именно из за загрязнения.

Как проверить форсунки инжектора

Поиск неисправностей и проверка форсунок при диагностике инжектора не сильно отличаются от аналогичных операций с карбюраторным двигателем.

• Чтобы проверить инжектор на работоспособность, необходимо, как и при поиске “скончавшейся” свечи зажигания (неисправности системы зажигания), поочередно обесточить каждую форсунку. На каком этапе отключение не будет вызывать изменений в работе мотора – значит проблема именно в этом элементе.
• Далее, следует проверить наличие напряжения на нерабочей форсунке вольтметром с диапазоном измерений в пределах от 0 до 2,5-3 В.
• После этого следует проверить электро-магнитный клапан на срабатывание: на мгновение подайте ток от аккумулятора на клемму форсунки – если при этом будут слышны характерные щелчки, значит клапан исправен.

Если проверка форсунок показала их работоспособность, то все проблемы, связанные с их нестабильной работой двигателя, должны исчезнуть сразу после промывки инжектора.

Как проверять работоспособность?

Проверка довольно легко выполняется своими руками. На заведенном моторе необходимо по очереди исключать из работы каждую из форсунок. Если при отключении какой-либо форсунки двигатель продолжит работать без заметных изменений, то это будет свидетельствовать о том, что проблема скрывается именно в ней. Необходимо будет выяснить причину ее выхода из строя. Устройство форсунки позволяет сделать это без дополнительного оборудования, своими руками. Для этого на ее клеммы подают напряжение от аккумуляторной батареи. При срабатывании форсунки должны отчетливо слышаться характерные щелчки. Если их слышно, то устройство исправно, а проблема, скорее всего, заключается в загрязнении форсунки. В этом случае необходима просто ее очистка. Если же, наоборот, устройство никак не реагирует на подключение его к аккумуляторной батарее, то такую форсунку придется заменять на новую.

Чистка форсунок

Как очистить форсунки не снимая с двигателя

Если диагностирована неисправность форсунок двигателя, не исключено, что они загрязнены. Чтобы исправить ситуацию не снимая форсунки с мотора, можно:

Специалисты рекомендуют выполнять очистку форсунок двигателя каждые 30-35 тысяч километров, даже если не наблюдаются проблемы в работе двигателя.

Инжектор 2107: особенности

В этой статье мы рассмотрим автомобиль ВАЗ-2107 (инжектор). Карбюраторные модели просто уйдут, так как морально уже устарели. Что касается инжектора (с принудительным впрыском топливной смеси), то они сегодня встречаются все чаще. Современный автопром полностью отказался от карбюраторных систем. Какие элементы есть в системе впрыска и отсутствуют в карбюраторе? В этой статье мы постараемся выяснить.

Как работает система впрыска топлива?

Суть процесса заключается в том, что в топливную рампу под давлением подается бензин, который смешивается с очищенным воздухом в соотношении 14 к 1. Смесь всегда находится под давлением, поэтому при открытии вентиля она беспрепятственно входит в камеру сгорания. Здесь происходит воспламенение и поршень совершает рабочий ход. При этом вращается коленчатый вал, и автомобиль движется.

При нормальной работе всех узлов отвечает куча датчиков, измеряющих температуру, давление, количество воздуха и бензина и т.д. Все сигналы поступают на микроконтроллер блока управления. Имеет специальный алгоритм, регулирующий работу всех основных сайтов и механизмов. Вот двигатель ВАЗ-2107 (инжектор), который мы обсуждаем в нашей статье. А если быть точным – о его компонентах.

Датчик коленвала

Этот один из важных считывателей имеется на любом инжекторном моторе, в том числе и на «семерках». С него считывается число оборотов коленчатого вала. Если внимательно посмотреть на конструкцию всей площадки, то можно увидеть, что датчик установлен напротив зубьев шкива коленчатого вала. И видно, что расстояние между зубами одинаковое, но не везде. Есть щель, в которой отсутствуют два зуба – этот сегмент «комплектуется». Датчик это определяет и начинает считать новый оборот шкива.

С помощью этого устройства рассчитывается количество оборотов. На основании данных, полученных от датчика, электронный блок управления принимает решение об увеличении или уменьшении количества воздуха или бензина в смеси. Но и это еще не все, на работу влияют и другие устройства, о которых мы поговорим далее.

Датчик массового расхода воздуха

Это устройство, позволяющее фиксировать количество воздуха, поступающего в топливную рампу. В основе конструкции лежит резьба из платины, которая в некоторых случаях загрязняется. Чтобы продлить срок службы этого устройства, необходимо заменить воздушный фильтр. Если степень загрязнения небольшая, допускается очистка резьбы, использование для очистки форсунок.

Суть работы заключается в том, что нить нагревается до определенной температуры. При прохождении воздуха по трубке нити охлаждаются на несколько градусов. Логика, установленная в блоке управления, рассчитывает количество воздуха, поступающего в рампу. Это самый простой способ рассчитать воздух, поступающий в рампу для образования смеси.

Датчик скорости

С помощью этого устройства измеряется скорость автомобиля. Данные подаются не только на электронный блок управления, но и на спидометр для информирования водителя о текущей скорости. Устройство размещается непосредственно над трансмиссией.

Датчик распредвала

Установлен, как следует из названия, на распредвал. Это одно из устройств, с помощью которого получается выставить правильное зажигание. ВАЗ-2107 (инжектор) без распределителя, искра формируется с помощью логических элементов на основе данных, полученных от считывателей.

Система зажигания

Для бензиновых двигателей имели распределители зажигания механического типа (как бесконтактные, так и контактные). Но все они имеют один существенный недостаток – трение в большей или меньшей степени все же присутствует, поэтому надежность всего механизма низкая.

Что касается инжекторных двигателей, то они считывают все параметры с датчиков. Сигналы передаются на электронный блок управления, затем обрабатываются. Логика позволяет регулировать угол опережения зажигания и время впрыска топлива в камеру сгорания. Свечи и буенапосада используются точно такие же, как и на бензиновых двигателях.

Стоит отметить, что современные автомобили оснащены системой зажигания, где на каждую свечу устанавливается отдельная катушка, к ней подключается низковольтный провод. Таким простым способом удалось избежать высокого напряжения под капотом.

Датчик положения дверцы

Дроссель – узел, позволяющий изменять количество воздуха, подаваемого в топливную рампу. На самом деле, когда вы нажимаете на педаль акселератора, вы увеличиваете количество воздуха, а не бензина. Уже исходя из того, сколько кислорода поступило в рампу, будет происходить увеличение или уменьшение количества бензина. Всего можно найти два типа конструкций датчиков:

1. Резистивный.
2. Контакт.

Первый принцип действия аналогичен регуляторам громкости в бытовой технике. У них есть один большой недостаток — есть поверхности трения, поэтому устройство часто выходит из строя. Проработка присутствует, как правило, в начале трека. При поломке датчик положения часто меняют на холостом ходу на ВАЗ-2107 (инжектор не может понять в каком положении находится педаль, т.к. сопротивление датчика нестабильно).

Таких недостатков лишен датчик приближения (работает по принципу энкодера). Но стоимость его гораздо выше, поэтому обычные водители редко устанавливают их на свои автомобили.

Топливные форсунки

Это один из основных узлов, чистка и замена ВАЗ-2107 (форсунка) должна производиться своевременно. На срок службы форсунок также влияют фильтры. По сути, форсунки — электромагнитные клапаны, которые стоят на пути движения топливной смеси. Электронный блок управления управляет открытием и закрытием, ориентируясь на датчики.

Для защиты электрических цепей в монтажном блоке имеются плавкие предохранители. У ВАЗ-2107 (форсунки) все узлы защищены, а форсунки должны включаться посредством электромагнитных реле, так как они имеют большой ток потребления.

Датчик давления топлива

Это устройство нужно для того, чтобы в топливной рампе не образовывалось высокое давление. Насос, расположенный в баке, перекачивает по трубопроводам бензин в топливную рампу до определенного давления. Этого должно быть достаточно для впрыска смеси в камеру сгорания. Датчик монтируется непосредственно на рампе, и при превышении максимально допустимого значения давления сбрасывается избыточное через обратный клапан в линию, подсоединенную к баку. Принцип работы примерно такой же, как у верхней части расширительного бачка в системе охлаждения.

Лямбда

Это датчик, который позволяет оценить содержание кислорода в выхлопных газах. Следует отметить, что непосредственно произвести измерение невозможно, поэтому необходимо установить чувствительный элемент внутри выхлопной трубы и снаружи. А чтобы улучшить чувствительность, необходимо нагреть прибор до 600 градусов.

Этот датчик устанавливает угол опережения зажигания и зависит от качества топливной смеси. Наличие устройства обусловлено введением норм выбросов.

Как работает система впрыска топлива?

Теперь поговорим о том, как работает система впрыска топлива. Итак с самого начала:

1. Включаешь ключ, питание подается на электронный блок управления, все датчики и исполнительные устройства.
2. После начала вращения коленчатого вала стартером начинает работать генератор ВАЗ-2107 (инжектор).
3. Все датчики фиксируют изменение измеряемых ими параметров.
4. Электронный блок управления регулирует качество смеси и регулирует угол опережения зажигания.
5. Смесь под давлением подается в камеру сгорания через открытую форсунку, начинается процесс воспламенения и хода.

Все — двигатель заводится, все его узлы работают. При нажатии на акселератор увеличивается количество воздуха, следовательно, и бензина. Также увеличится число оборотов коленчатого вала.

БЫТЬ: https://www.tostpost.com/be/a-tamab-l/38968-нжектар-ваз-2107-прилада-асабль-васк.
