#1 HunterDen

• Марка авто: ВАЗ 21011
• Откуда: Москва

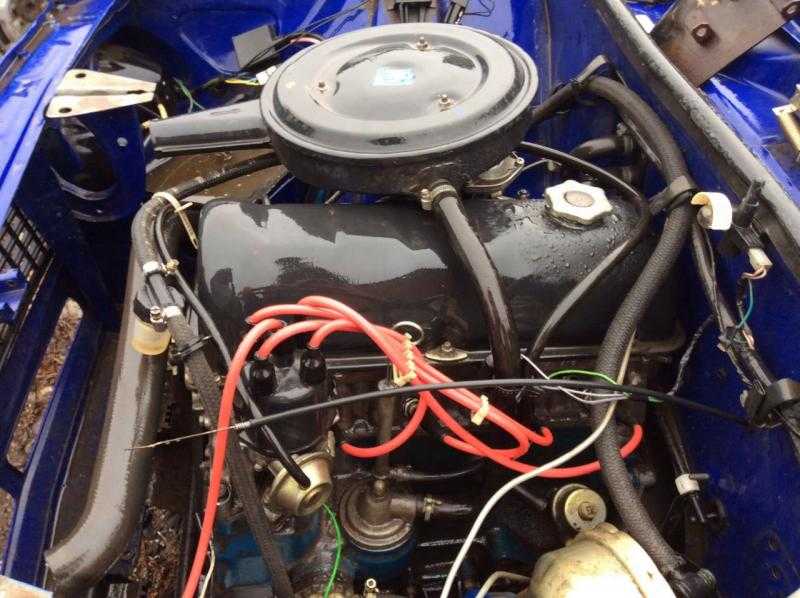

Всем привет.Немного предистории:у меня ваз 2101 с заводским движком 1.3,двигатель вышел из стоя было принято решение о его замене.Был найден инжекторный двигатель от ваз 2107 с блоком 2106 и ГБЦ 21213(Нива) несмотря все плюсы инжектора в плане экономичности и надежности встал вопрос о переделке его в карбюраторный двигатель ,в связи с тем ,что возникло множество проблем с датчиками и топливной системой,собственно вопрос в том,с какими трудностями можно столкнуться при такой переделке?Как я понимаю нужно снять топливную рампу,ресивер,поменять впускной колл. ,поставить обратно зажигание с карбюратора или лучше сразу БСЗ,отключить насос в баке и убрать обратку(магистраль) и найти куда прикрепить тросик газа так как раньше была пружинная педаль есть ли что-то еще?или придется менять ГБЦ на карбовую?буду благодарен любой информации

Сообщение отредактировал HunterDen: 28 Февраль 2018 – 05:06

#2 шустрый

• Марка авто: Мицубиси-Аутлендер,ВАЗ-2106-1994г.в.
• Откуда: г.Сызрань,Самарская область

Назад в каменный век?Смысл в такой переделке?Если уж уверен,что нужно,то посмотреть можно на своей-же собственной машине.Что и куда цеплять,как крепится пружина карбюратора и многое другое.

• Kriegslok это нравится

#3 111

• Марка авто: Калина была.
• Откуда: РСФСР

Чтобы все грамотно сделать нужно знать уст-во и принцип работы обоих типов авто ( «инжектора» и «карбюратора»)! Если же знаний «0» , то лучше доверить данную переделку грамотному спецу.

• Woolif это нравится

#4 IngRelict

• Марка авто: ВАЗ 21053
• Откуда: Н,Н

Несколько обязательных мероприятий переделки:

На 21067 придется установить диафрагменный бензонасос и датчик-распределитель 38.3706, т.к. блок 2106, ну и коммутатор 36.3734 или 3620.3734. На 21067 ставится ГБЦ 21214, в чем ее отличие от 21213 придется выяснить. Впускная труба заменяется точно, а вот относительно выпускного коллектора непонятно. На впускной трубе классики есть место закрепления пружины карбюратора. Карбюратор на выбор 2107 или 21053. О какой обратке идет речь? На 21011 такой магистрали не было!

Какие еще могут возникнуть проблемы – выяснится в процессе.

• HunterDen это нравится

#5 HunterDen

• Марка авто: ВАЗ 21011
• Откуда: Москва

Спасибо за информацию,а про магистраль-я имел ввиду под этот движок(инж) я ее поставил

Несколько обязательных мероприятий переделки:

На 21067 придется установить диафрагменный бензонасос и датчик-распределитель 38. 3706, т.к. блок 2106, ну и коммутатор 36.3734 или 3620.3734. На 21067 ставится ГБЦ 21214, в чем ее отличие от 21213 придется выяснить. Впускная труба заменяется точно, а вот относительно выпускного коллектора непонятно. На впускной трубе классики есть место закрепления пружины карбюратора. Карбюратор на выбор 2107 или 21053. О какой обратке идет речь? На 21011 такой магистрали не было!

Какие еще могут возникнуть проблемы – выяснится в процессе.

#6 IngRelict

• Марка авто: ВАЗ 21053
• Откуда: Н,Н

Если обратку смонтировали, то значит потребуется карбюратор 21053 и вместо заглушки установить штуцер.

#7 Сэмен

• Марка авто: VW Sharan
• Откуда: Брянск

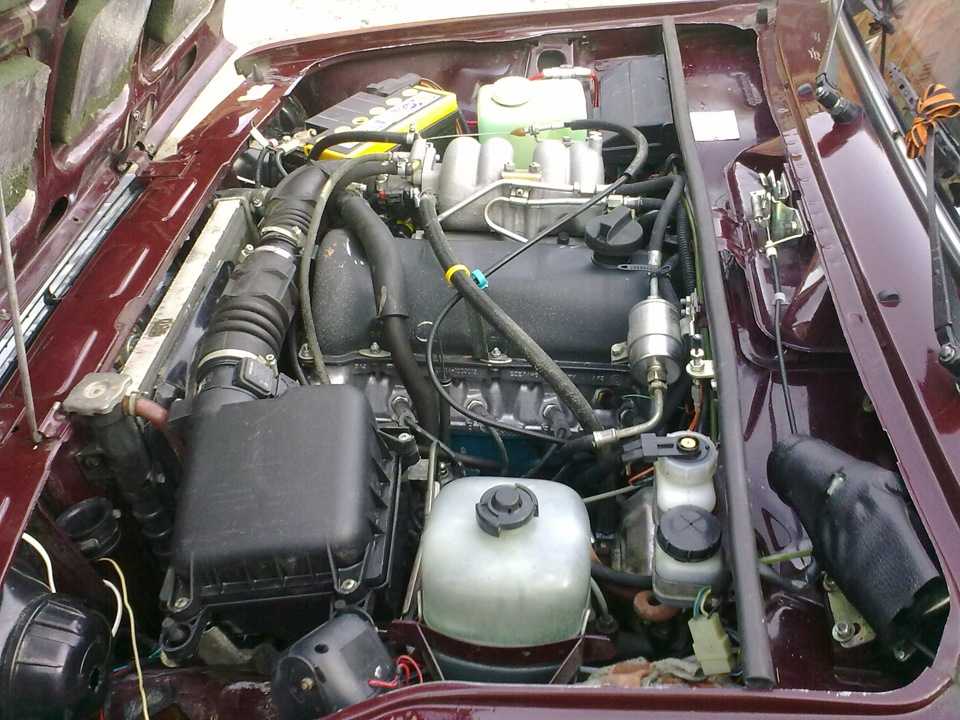

Голова инжекторного двигателя

Есть отличия формы впускных каналов и расположения шпилек, поставить впускной коллектор карбюраторного мотора на инжекторную голову будет очень проблематично.

Сообщение отредактировал Сэмен: 01 Март 2018 – 05:23

#8 Kriegslok

• Марка авто: 21043, Solaris, FF2, Патриот
• Откуда: Королёв

Несколько обязательных мероприятий переделки:

На 21067 придется установить диафрагменный бензонасос и датчик-распределитель 38.3706, т.к. блок 2106, ну и коммутатор 36.3734 или 3620.3734. На 21067 ставится ГБЦ 21214, в чем ее отличие от 21213 придется выяснить. Впускная труба заменяется точно, а вот относительно выпускного коллектора непонятно. На впускной трубе классики есть место закрепления пружины карбюратора. Карбюратор на выбор 2107 или 21053. О какой обратке идет речь? На 21011 такой магистрали не было!

Какие еще могут возникнуть проблемы – выяснится в процессе.

214я голова под гидроопоры сделана, соответственно должна иметься масляная рампа. 213-я – под обычные резьбовые солдатики. В 214й башке есть выборки под форсунки. Ещё на 214 голове профиль кулачков распредвала чуть другой, но это уже не столь существенно.

Главный вопрос – встанет ли карбюраторный коллектор на инжекторную голову, а точнее, что делать с выборками в башке под форсунки – там дыры будут. Можно, конечно, заварить аргоном или залепить холодной сваркой и зашлифовать, но это попахивает колхозом.

Вообще жигулёвские движки сейчас продаются почти по цене металлолома, можно купить голову 213ю, можно двигатель целиком, или сбменять на этот.

А может, нам пояснят смысл такой переделки? Я бы не стал такой ерундой заниматься. Лучше один раз наладить работу инжектора, и навсегда забыть об углах зажигания, мусоре в карбюраторе и т.д.

• 111 , шустрый и A4LEX это нравится

#9 Сергей_231160_

• Марка авто: ВАЗ -21053, ВАЗ 21013
• Откуда: Евпатория

Всем привет.Немного предистории:у меня ваз 2101 с заводским движком 1.3,двигатель вышел из стоя было принято решение о его замене.Был найден инжекторный двигатель от ваз 2107 с блоком 2106 и ГБЦ 21213(Нива) несмотря все плюсы инжектора в плане экономичности и надежности встал вопрос о переделке его в карбюраторный двигатель ,в связи с тем ,что возникло множество проблем с датчиками и топливной системой,собственно вопрос в том,с какими трудностями можно столкнуться при такой переделке?Как я понимаю нужно снять топливную рампу,ресивер,поменять впускной колл. ,поставить обратно зажигание с карбюратора или лучше сразу БСЗ,отключить насос в баке и убрать обратку(магистраль) и найти куда прикрепить тросик газа так как раньше была пружинная педаль есть ли что-то еще?или придется менять ГБЦ на карбовую?буду благодарен любой информации

После аварии на ваз 21053 инж. машину делать не было смысла, сейчас 21013, полетел родной двигатель, поставил с пятёрки инжекторный, но переделал под карб. Купил новый трамблёр, так как с 1,2 на 1,5 не подходил, поставил с копеечного впускной коллектор, поставил с копеечного карбюратор пятёрочный, бензонасос с копеечного движка. В общем с инжекторного снял всё что касалось инжектора(датчики рампу с форсунками), В итоге уже год езжу на бывшем инжекторном двигателе без особых проблем, единственное оформить такой двигатель дорого!

#10 Сергей_231160_

• Марка авто: ВАЗ -21053, ВАЗ 21013
• Откуда: Евпатория

Всем привет. Немного предистории:у меня ваз 2101 с заводским движком 1.3,двигатель вышел из стоя было принято решение о его замене.Был найден инжекторный двигатель от ваз 2107 с блоком 2106 и ГБЦ 21213(Нива) несмотря все плюсы инжектора в плане экономичности и надежности встал вопрос о переделке его в карбюраторный двигатель ,в связи с тем ,что возникло множество проблем с датчиками и топливной системой,собственно вопрос в том,с какими трудностями можно столкнуться при такой переделке?Как я понимаю нужно снять топливную рампу,ресивер,поменять впускной колл.,поставить обратно зажигание с карбюратора или лучше сразу БСЗ,отключить насос в баке и убрать обратку(магистраль) и найти куда прикрепить тросик газа так как раньше была пружинная педаль есть ли что-то еще?или придется менять ГБЦ на карбовую?буду благодарен любой информации

Да, тросик газа не трогал всё подходит, бензопровод тоже родной подключился на бензонасос без переделок. И ещё откуда у тебя в баке бензанасос?

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т. п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Читайте в этой статье

Переделываем инжектор в карбюратор

Начнем с того, что решение поставить карбюратор вместо инжектора не сильно популярно и обычно возникает в том случае, когда с системой питания инжекторного двигателя (бензонасос, форсунки и т.п.), а также самим ЭБУ и датчиками ЭСУД начинаются серьезные проблемы.

Если неисправности затрагивают сразу несколько дорогостоящих элементов системы, тогда расходы на покупку запчастей могут быть относительно высокими. Другими словами, владелец не хочет менять указанные элементы, предпочитая сразу установить более простую и дешевую в обслуживании и ремонте карбюраторную дозирующую систему.

• Для установки карбюратора нужно снять инжектор и его элементы, а также поставить впускной коллектор от карбюраторного ДВС.
• Для переделки мотора не нужно целиком менять ГБЦ, как может показаться на первый взгляд. Единственное, существует вероятность того, что понадобится замена распредвала. Такая замена необходима в случае, если имеется специальный штифт под датчик. В этой ситуации распределительный вал меняют менять на обычный вариант.
• Работы с системой топливоподачи также в ряде случаев не предполагают замены бензобака. Достаточно отключить штатный электрический топливный насос, после чего устанавливается бензонасос от карбюраторного варианта. Также распространенной практикой является установка электрического насоса низкого давления.
• Что касается системы зажигания, понадобится трамблер, высоковольтные свечные провода, крепежные элементы и т.д.
• Также нужно подвести тросики газа и подсоса, а еще выполнить целый ряд других дополнительных работ (манипуляции с системой охлаждения, удаление катализатора из выпускной системы, укладка проводки и т. п.).

Еще добавим, что общие расходы на такую переделку мотора могут приблизиться к сумме качественного ремонта уже имеющейся инжекторной системы. Также важно учитывать, что после замены инжектора на карбюратор автомобиль станет менее экономичным и экологичным, возможно появление детонации, ТС может заметно потерять в динамике при неправильной настройке карбюратора и т.п.

Грамотная реализация позволит добиться стабильного искрообразования, а также избежать частых и распространенных проблем со штатной катушкой и целого ряда других неполадок системы зажигания, которые на практике свойственны устаревшим карбюраторным ДВС.

Замена карбюратора на инжектор

Теперь давайте рассмотрим более востребованный и частый вариант модернизации системы питания двигателя, а именно установку инжектора на карбюраторный силовой агрегат. Если коротко, для решения задачи нужно заменить впускной коллектор, ресивер, установить корпус воздушного фильтра, поменять топливную магистраль, поставить другой бензобак с электрическим бензонасосом, смонтировать ЭБУ и т. д.

Указанный тип ЭБУ относительно просто прошивается, для него имеется много модернизированных версий прошивок. Из общей схемы также исключен катализатор и лямбда-зонд (кислородный датчик).

• Итак, работы начинаются с замены топливного бака. Если бак грязный, тогда его нужно предварительно промыть. После этого производится монтаж электробензонасоса. Добавим, что в ряде случаев возможен вариант врезки насоса в топливную магистраль без замены самого бака.
• Далее в БЦ нужно высверливать дополнительное посадочное отверстие для ДД (датчик детонации). Также выполняются отверстия для установки кронштейна. Кронштейн нужен для установки модуля зажигания.

Отметим, что на некоторых моторах отверстия могут быть уже высверлены в заводских условиях. Если таких отверстий нет, тогда нужно искать специальные отливы на БЦ. Под датчик детонации глубина отверстия 1.6 см, для кронштейна 2 см. Сверлить нужно осторожно, чтобы не испортить блок. Также после высверливания необходимо нарезать внутреннюю резьбу.

• Для получения доступа к блоку потребуется снять передний бампер, слить антифриз, снять радиатор охлаждения и т.д. Еще нужно учесть, что патрубок отвода ОЖ потребуется заменить на аналогичный, но уже с температурным датчиком.

Некоторые также меняют термостат, используя тройник от ВАЗ 10-й модели, который позволяет реализовать подключение расширительного бачка. Параллельно нужно будет заменить прокладку, так как старая после снятия отводящего патрубка обычно разрушается или повреждается.

• Следующим шагом будут работы с самим ДВС. Для начала потребуется слить моторное масло, демонтировать ремень ГРМ и зубчатый шкив, снять поддон двигателя. Что касается прокладок, нужно стремиться сохранить уже имеющиеся, так как приобрести новые хорошего качества бывает сложно.

• Теперь можно перейти к системам зажигания, питания и электронного управления. Потребуется снять АКБ, трамблер, топливный насос, корпус воздушного фильтра, карбюратор, коллектор и другие элементы.

Еще нужно снять тросик газа, так как на версиях с инжектором этот тросик имеет большую длину. Еще снимается трос воздушной заслонки, проводка системы зажигания под капотом, катушка и коммутатор, система управления ХХ. Работы по замене также потребуют снятия топливных трубок, шланга вакуумного усилителя, который также нужно поменять на шланг с большей длиной (подходит от «классики» ВАЗ).

• Достаточное количество манипуляций потребует и подключение различных элементов ЭСУД, зажигания, датчиков и т.п. Другими словами, начинаются работы по электрике, для чего нужно разобрать панель приборов.

Среди основных операций следует выделить необходимость проложить жгут проводки от замка зажигания, выполнить реализацию входа тахометра. Подключение лампочки «чек» также потребует прокладки отдельного провода. Проводку из подкапотного пространства нужно протолкнуть в салон, после чего производится подключение. Также к монтажному блоку нужно подключить проводку системы впрыска.

Еще потребуется проводка для соединения приборной панели с проводами на бензонасос. Это нужно для корректной работы указателя уровня топлива в баке. Штатные провода, идущие по полу к баку, заменяются на новые, причем должен быть специальный разъем для подключения насоса.

Дополнительно нужно позаботиться о том, что вентилятор системы охлаждения работал нормально. Для этого нужно замкнуть провода, которые идут от вентилятора к датчику его включения. Далее производится крепление контроллера, предохранителей и реле в тех местах, где заранее было предусмотрено их размещение. По окончании на ГБЦ монтируется так называемая заглушка, на которую подсоединяется «масса» системы впрыска.

• Теперь можно устанавливать коллектор, производить монтаж топливной рампы с инжекторными форсунками, ставить ресивер и патрубок дросселя. Также на данном этапе заменяется тросик газа.

Затем реализуется прокладка топливной магистрали по днищу автомобиля. Наиболее сложным моментом часто оказывается пропускание «обратки», которую нужно провести под механизмом рулевого управления. Для решения задачи нужно отпустить крепеж рулевой рейки с одной стороны, после чего попросить помощника ломом или монтировкой нажать на механизм.

• Финальным этапом работ с системой питания ДВС можно считать окончательный монтаж топливного бака. Если все в порядке, следует подключить топливные магистрали. Соблюдайте надежную фиксацию при помощи хомутов и крепежей всех элементов.

• Далее понадобится установить нужные датчики ЭСУД, смонтировать модуль зажигания, поставить свечные провода. Отдельно следует проверять надежность крепления «массы», качество укладки проводки, герметичность соединения шлангов и патрубков.

Завершением всего процесса доработок можно считать установку воздушного фильтра, а также подключение подогрева дроссельного патрубка и шлангов вентиляции картера ДВС. Теперь двигатель можно запускать, после чего мжет потребоваться регулировка качества топливно-воздушной смеси в режиме холостого хода и т.д. Доверить такую работу лучше всего тем, кто специализируется на чип-тюнинге ЭБУ.

Подведем итоги

Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.

Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор. Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение.

Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене. В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.

Что дает впрыск воды в двигатель, принцип работы, основные преимущества и недостатки. Как самостоятельно сделать впрыск воды в мотор, доступные способы.

Настройка холостых оборотов на карбюраторном и инжекторном моторе. Особенности регулировки ХХ карбюратора, регулировка холостого хода на инжекторе.

Устройство и схема работы инжектора. Плюсы и минусы инжектора по сравнению с карбюратором. Часты неисправности инжекторных систем питания. Полезные советы.

При резком нажатии на педаль газа двигатель дергается, появились рывки и провалы, авто не набирает скорость: основные причины неисправности и диагностика.

Затрудненный пуск карбюраторного, инжекторного и дизельного мотора на горячую. Основные неисправности: перегрев карбюратора, датчики, форсунки, ТНВД.

Основные причины, кторые приводят к обеднению рабочей смеси. Бедная смесь на карбюраторных и инжекторных ДВС, а также на моторах с ГБО. Диагностика, ремонт.

Переделка карбюратора на инжектор ваз 2109

Как переделать карбюратор на инжектор ВАЗ 2109 самому? Электронное совершенство

Озадачивая себя вопросом, как переделать карбюратор на инжектор ВАЗ 2109, многие автомобилисты связывают процесс с большими затратами времени и средств. Процедура не настолько сложна, как может показаться на первый взгляд. Водителям, которые не имеют понятия о внутренней начинке автомобиля, самостоятельно производить эту работу, категорически не рекомендуется. Тем же, кто объездил не одного железного коня, модернизацию можно сделать самостоятельно.

Учитывая тот факт, что владельцы отечественных авто хотят, а главное, могут улучшить характеристики «девятки», процесс трансформации карбюратора на инжекторный вариант, вполне актуален.

Содержание

Инструкция по замене

Как переделать карбюратор на инжектор ВАЗ 2109 самому или при помощи специалистов, выбирать владельцу авто. Далее представлена пошаговая инструкция:

• Приобретается новый топливный бак, который высушивается и оснащается электрическим вариантом бензонасоса. Необходимо скорректировать показатели остова насоса и бака в идентичном положении. Проверяется движение топливного датчика;
• Сливается тосол и демонтируется радиатор. В конструкции фиксации датчика детонации высверливается отверстие глубиной 16 мм. Аналогичным методом подготавливается монтаж модульного кронштейна зажигания, но на глубину 20 мм. Производить работу нужно аккуратно, дабы не допустить сквозного просверливания;
• Масло следует слить, затем снять поддон движка и газораспределительный ремень. На коленвал монтируется новый масляный насос. Генератор меняется на модель с увеличенной мощностью, имеющую зубчатый венец и шкив с демпфером. Ремень генератора также подлежит замене;

Монтаж обновленной системы

Справа следует установить заглушку в головку блока. К ней монтируется плюсовой провод (масса) от системы впрыскивания. Далее, монтируется коллектор и форсунки, расположенные на рядной рейке, ресивер и дроссельный элемент. Тросик газа потребуется взять в удлиненном исполнении.

Обновленную топливную конструкцию размещают по кузовному дну, монтируют все патрубки, топливные очистители. Затем устанавливается новый бак, который подсоединяется к подающей системе. Для проверки форсунок на возможность протекания или неисправностей, необходимо их продуть при помощи насоса. Если все в порядке, дальнейшим шагом становиться монтаж рампы к коллектору, установка датчиков, электрической и высоковольтной комплектации, модуля старта.

После установки воздушного фильтра, при условии, что все операции выполнены согласно технологическому процессу, автомобиль проверяют на запуск. Модернизация считается успешной, если машина завелась с первой попытки.

Плюсы и минусы

Прежде, чем прийти к решению переделать карбюраторный ВАЗ 2109 на инжекторный вариант, необходимо определиться с целью, которую вы преследуете и объективно оценить возможности машины «до» и «после». Судя по отзывам владельцев, переоборудование детища отечественного автопрома дает следующие преимущества:

• Отсутствуют проблемы с запуском движка в любую погоду;
• Не требуется регулировка зажигания в зависимости от качества топливовоздушной смеси;
• Уменьшается шанс троения двигателя;
• Снижается расхода топлива;
• Улучшено общее восприятие движения в авто от момента запуска до конца поездки.

Переоборудование ВАЗ 2109 с карбюратора на инжектор имеет объективные и субъективные минусы. Например, наличие множества датчиков, которые дополнительно забирают время на проверку каждого элемента, в случае поломки. По факту, инжекторная система – это конструкция, предусматривающая облегчение запуска двигателя, экономию бензина, процесс управления авто, но не обслуживание самой системы.

Сомнительная перспектива разницы между затраченными средствами и полученным результатом после понимания того, как переделать карбюратор на инжектор ВАЗ 2109 налицо. Экономия топлива составит после переделки 2-3 литра, а раскошелиться на модернизацию придется тысяч на 15-20. Этот фактор может быть, как и вполне выгодным, так и не стоящим внимания, в зависимости от интенсивности пользования транспортным средством, целей поездок и прочих, сугубо индивидуальных потребностей.

Замена Карбюраторного Двигателя На Инжекторный Ваз 2109

Замена карбюратора на инжектор ВАЗ 21083

Большинство автомобилистов мечтают о инжектор автомобиль, но есть не так много вариантов, чтобы позволить себе это. К сожалению, вам не нужно брать инжектор ВАЗ, на самом деле, по крайней мере, некоторые карбюратор автомобиль может быть переделан независимо инжектор, другими словами, замените карбюратор инжектором.

Замена карбюратора с инжектором ВАЗ 21083.1999 года выпуска.

Сначала нужно сделать выбор с системой впрыска и выбрать запасные части, поскольку система впрыска автомобиля ВАЗ без преобразователя и датчика кислорода на базе Bosch M 1.5.4 гораздо надежнее, эта система соответствует российским требованиям для R-83 токсичность.

Тогда вам нужно покупать предметы, которые имеют долгую жизнь: приемник, топливопровод, впускной коллектор, бензобак, корпус воздушного фильтра и т. д.

Желательно приобрести комплект автозапчастей, состоящий из блоков подвески для головки блока цилиндров (ресивер, дроссельная заслонка, коллектор, крепление, топливная рампа с прокладками форсунок).

Перед началом работы целесообразно помыть моторный отдел автомобиля и разобрать старую систему.

Установите газовый насос в новый бензобак, проверьте стрелки на корпусе и баке газового насоса, и, кроме того, поплавок, который регулирует подачу топлива, вам просто нужно переместить его. После установки газового насоса накройте резервуар антикоррозийным морилкой «Кордон».

Читайте также

Начинаем сборку инжектора ВАЗ.

Сначала просверлите два отверстия в блоке цилиндров: первое отверстие составляет 16 мм для датчика детонации, второе — 20 мм для крепления болта к кронштейну модуля зажигания.

Просверлите отверстия аккуратно, чтобы не просверлить блок. Не забудьте осмотреть блок, эти дыры уже могут быть.

Установите датчик детонации, повернув его по полной программе, замените выхлопную трубу антифриза на новую, с предварительно установленным датчиком температуры. В радиаторе установите заглушку на датчик температуры.

Меняем термостат, подходит термостат 21082, уже есть труба.

Для подключения расширительного бака нам понадобится тройник-радиатор, используемый в ВАЗ 2110 — этот тройник имеет два запрессованных шланга, для него требуется только один, поэтому мы режем и защищаем розетку, нам также нужно укоротить шланг духовки.

ВАЗ 2108.09.099 переход с карбюратора на инжектор. 1 часть

В этом видео я расскажу о топливной системе.

ВАЗ 2108.09.099 переход с карбюратора на инжектор. 2 часть

В этой части мы поговорим о двигателе.

Далее — слить масло, снять зубчатый шкив, ремень ГРМ, поддон, заменить масляный насос — на масляный насос с помощью болта прикрепить датчик положения КВ; мы заменяем заводской шкив генератора шкив с зубчатым венцом. Это изменение необходимо, потому что старый шкив не позволяет установить клиновой ремень, чтобы установить новый генератор.

Рекомендую установить новый генератор, обновление старого (замена шкива на генераторе) не даст желаемого эффекта.

Читайте также

Далее разбираем систему зажигания и питания.

Прежде всего, мы снимаем аккумулятор, газовый насос с вспомогательным корпусом, распределитель, воздушный фильтр с корпусом, газовым кабелем (сопло длиннее!), карбюратором с коллектором, проводкой двигателя для комплекта программы зажигания, кабелем управления воздушной заслонкой, катушкой, блоком управления EPHC, выключателем, топливными трубками, шлангом вакуумного усилителя (заменить на более длинный) ВАЗ), топливный бак. Также разбираем панель устройства.

При работе нам полезно изготовить жгут из 2 проводов: первый отключен на 12 В с клеммой блокировки зажигания на 15, вход тахометра. Мы проводим очень много провода для лампы «полный двигатель». Если вы планируете установить бортовой компьютер, добавьте еще два провода, чтобы сигнализировать спидометр и расход топлива.

Мы устанавливаем восьмиконтактный разъем под названием «MAMA», который также является четырехконтактным разъемом под названием «PAPA». Мы вставляем жгут проводов в моторный отсек, прикрепляем его к заводским опорам, а затем подключаем к нашему жгуту. Два монтажных жгута, которые позволяют вести учет (программного) впрыска (синий с черной полосой и синий), подключенный к монтажному блоку.

Мы отключаем вентилятор, используемый в этой версии карбюратора, для этого устанавливаем перемычку в вашем домашнем реле, так как это называется просто замыканием проводов. Мы фиксируем реле, контроллер и предохранители в назначенных местах. Если, конечно, желательно установить устройство центрального замка (иммобилайзер), подключив его к жгуту, проушина иммобилайзера отображается на передней панели. Топливный насос должен быть подсоединен проводами к указателю указателя уровня топлива, снять родной топливный жгут и поставить новый на пол кузова, сверху накрыть шумоизоляцией.

В верхней части блока с правой стороны установите заглушку, к которой прикреплены массивные провода; Жгут проводов впрыска прилагается.

Установите коллектор, ресивер, топливную рампу с форсунками, дроссельную ветвь, замените газовый кабель.

Тогда мы тратим топливопровод, повышенное внимание следует обратить на заднюю прокладку под механизмом управления. Топливопровод проложен вдоль днища кузова и закреплен зажимами. Закрепите топливные шланги, закрепите топливный фильтр. Прикрепите топливный фильтр к кронштейну в подземелье, предварительно заварив болты.

Установите бензобак, закрепите зажимы и подключите топливопровод. Прежде чем опускать форсунки в пазы, необходимо Проверь их Утечка, для этого мы создаем давление в системе, оставляем его на пару недель, если наш клиент остается в норме, прикрепляем раму к коллектору, устанавливаем модуль зажигания, датчики, высоковольтные провода. Мы прикрепляем наши провода к клиенту с помощью зажимов. Установите шланг, воздушный фильтр, подключаем вентиляцию и отопление.

Замена карбюратора на инжектор ВАЗ 21083

Большинство автомобилистов мечтают иметь инжекторный автомобиль, но далеко не все могут себе его позволить. Но ведь вовсе необязательно покупать инжектор ВАЗ, практически любой карбюраторный автомобиль можно собственными силами переделать на инжекторный, то есть произвести замену карбюратора на инжектор.

Замена карбюратора на инжектор ВАЗ 21083,1999 года выпуска.

Для начала нужно определиться с системой впрыска и подобрать запасные части, для автомобиля ВАЗ – лучше всего подойдет система впрыска без нейтрализатора и датчика кислорода на базе «Bosch» M 1 . 5 .4, данная система соответствует Российским требованиям по токсичности R-83.

Затем нужно приобрести запасные части, имеющие длительный период использования: ресивер, топливную магистраль, впускной коллектор, бензобак, корпус воздушного фильтра и т. д.

Лучше всего приобрести комплект автозапчастей состоящих из навесных агрегатов головки блока цилиндра (ресивер, дроссельный патрубок, коллектор, крепления, топливная рампа с форсунками прокладки).

Перед началом работы рекомендуется промыть моторный отсек автомобиля, и разобрать старую систему.

В новый бензобак установите электробензонасос, проверьте совпадение стрелок на корпусе бензонасоса и бака, а так же поплавок регулирующий уровень подачи топлива он должен легко перемещаться. После установки бензонасоса покройте бак антикоррозийной мастикой «Кордон».

Приступаем к сборке инжектора ВАЗ.

Для начала нужно просверлить два отверстия в блоке цилиндра: первое отверстие – 16 мм под датчик детонации, второе – 20 мм для крепления болта кронштейна модуля зажигания.

Сверлить отверстия нужно осторожно, чтобы не просверлить блок насквозь. Не забудьте осмотреть блок, возможно, эти отверстия уже имеются.

Устанавливаем датчик детонации, закручивая его до упора, меняем патрубок отвода охлаждающей жидкости, на новый, с предварительно установленным датчиком температуры. В радиаторе на датчик температуры устанавливаем заглушку.

Меняем термостат, лучше всего подойдет термостат 21082, в него уже установлен отводящий патрубок.

Для подключения расширительного бака нам понадобится тройник системы охлаждения, используемой в ВАЗ 2110, – этот тройник имеет два напрессованных шлага, для нашей цели нужен только один, поэтому лишний отрезаем и защищаем отвод, также нужно укоротить шланг печки.

На следующем этапе – сливаем масло, снимаем зубчатый шкив, ремень ГРМ, поддон, меняем маслонасос – на маслонасос с болтом для крепления датчика положения КВ; меняем на демпфирующий с зубчатым венцом заводской шкив генератора. Данная замена просто необходима, так как на старый шкив нет возможности установить клиновый ремень, поставить новый генератор.

Рекомендую установить новый генератор, модернизация старого (замена шкива на генераторе) не даст желаемого эффекта.

Далее разбираем систему зажигания и питания.

Для начала снимаем аккумулятор, бензонасос с корпусом вспомогательных агрегатов, трамблер, воздушный фильтр с корпусом, трос газа (в инжекторе он длиннее!), карбюратор с коллектором, подкапотную проводку системы зажигания, трос управления воздушной заслонкой, катушку, блок управления ЭПХХ, коммутатор, топливные трубки, шланг вакуумного усилителя (заменяем на более длинный от моделей ВАЗ), бензобак. Так же разбираем панель приборов.

Для работы нам понадобиться изготовить жгут из двух проводов: первый отключаемый в 12В с клеммой замка зажигания на 15, вход тахометра. Проводим отдельный провод для лампы «CHECK ENGINE». Если планируется установка маршрутного компьютера, добавляете еще два провода для подачи сигнала спидометра и расхода топлива.

Устанавливаем восьмиконтакный разъем именуемый «МАМА» с одной стороны и с другой стороны четырехконтакный именуемый «ПАПА». В салон из моторного отсека проталкиваем жгут зажигания, прикрепляем его заводским крепежом, затем подключаем к нашему жгуту. Два жгута системы впрыска (синий с черн. полосой и синий) подсоединяем к монтажному блоку.

Отключаем вентилятор, используемый в карбюраторной версии для этого на месте реле устанавливаем перемычку или просто замыкаем провода. Реле, контроллер и предохранители крепим в предусмотренных местах. При желании можно установить блокировку центрального замка (иммобилизатор) путем подключения к жгуту, глазок иммобилизатора выводим на лицевую панель. Бензонасос нужно соединить проводами с указателем датчика топлива, родной жгут датчика уровня топлива удаляем, а новый прокладывается по полу кузова, сверху прикрываем шумоизоляцией.

На голову блока с правой стороны устанавливаем заглушку, к которой крепим провода «массы» жгут впрыска.

Устанавливаем коллектор, ресивер, топливную рейку с форсунками, дроссельный патрубок, производим замену троса газ.

Затем проводим топливную магистраль, особое внимание следует обратить на прокладку обратки под рулевым механизмом. По дну кузова прокладывается топливная магистраль и крепится фиксаторами. Прикручиваем топливные шланги, закрепляем топливный фильтр. Топливный фильтр прикрепляем на кронштейн к днищу кузова, заранее приваренными болтами.

Устанавливаем бензобак, прикрепляем хомутами и подсоединяем топливную магистраль. Перед тем как опустить форсунки в гнезда, нужно их проверить на подтекание, для этого создаем давление в системе, оставляем на некоторое время, если все в норме прикрепляем раму к коллектору, устанавливаем модуль зажигания, датчики, высоковольтные провода. Надежно закрепляем все провода с помощью хомутов. Устанавливаем шланг патрубка, воздушный фильтр, подключаем вентиляцию и подогрев.

Ну, вот практически и все, финальные действия подключаем ДСТ-2, сбрасываем ошибки, на холостом ходу проводим регулировку состава смеси.

Тюнинг двигателя ВАЗ 2109 – мощная девятка!

Модель ВАЗ 2109 – это один из самых популярных отечественных автомобилей в нашей стране. “Девятка” давно стала символом целой эпохи. Ее производство было прекращено более 10 лет назад. Модель выпускалась с двумя вариантами двигателя, карбюраторным и инжекторным. Однако ни одна из версий двигателя не отличается высокими показателями, поэтому владельцы “девяток” частенько прибегают к тюнингу двигателя своего автомобиля.

1 Возможности тюнинга двигателя ВАЗ 2109

Если речь идет о качественном и капитальном тюнинге штатного агрегата от “девятки”, то существует несколько эффективных вариантов модернизации. Самый простой и доступный способ – это чип-тюнинг двигателя, что позволит существенно улучшить динамические показатели мотора и не потребует больших денежных вложений. Однако помимо чип-тюнинга существует еще масса способов переделки инжекторного и карбюраторного двигателя для получения большей мощности на выходе.

Полный тюнинг двигателя ВАЗ 2109 с инжектором невозможно сделать без полной разборки двигателя и других элементов системы.

Качественная модернизация двигателя подразумевает замену поршневой группы, установку новой головки блока цилиндров, установку интеркулера или турбины и т. д и т.п.

Таким образом, при доработке головки блока цилиндров изменяется форма и диаметр впускных клапанов и камеры сгорания. При этом не обойтись без установки нового спортивного ресивера и иного распредвала, что позволяет существенно повысить мощность двигателя ВАЗ 2109.

Тюнинг карбюратора ВАЗ 2109 означает модернизацию и других элементов системы. Самым распространенным вариантом является установка дополнительного карбюратора и коллектора, например, от Оки. Главные преимущества карбюраторного двигателя – возможность работы на низкооктановом бензине и большая ремонтопригодность. Некоторые владельцы предпочитают переделывать карбюраторный двигатель ВАЗ 2109 на инжектор. Данная процедура весьма затратна финансово и не всегда оправдывает себя с экономической точки зрения. Заменить карбюратор на инжектор на модели ВАЗ 2109 своими руками возможно, для этого потребуется специальное оборудование, знания, время и терпение.

2 Способы тюнинга двигателя ВАЗ 2109

Первым этапом для увеличения показателя мощности и динамики мотора является установка фильтра нулевого сопротивления. Правильно установленный хороший фильтр может добавить двигателю до 5 процентов мощности, однако при установке фильтра-нулевика необходимо понимать, что его нужно постоянно прочищать и следить за эксплуатацией, в противном случае есть риск повреждения двигателя со временем. Качественный фильтр нулевого сопротивления стоит порядка 70-100 долларов – все, что предлагается на рынке дешевле, лишь пустая трата времени и денег.

Установка прямоточного глушителя на ВАЗ 2109 инжектор оправдывает себя лишь в том случае, если двигатель подвергся серьезной технической модернизации или была установлена дополнительная турбина. В других случаях прямоточный глушитель (а его установка стоит недешево) лишь добавит шума и рева автомобилю, но на мощность это никак не повлияет, что видно на представленном видео.

Еще одним эффективным способом для увеличения мощности ВАЗ 2109 считается установка спортивного ряда для коробки переключения передач. Данная процедура позволяет автомобилю демонстрировать улучшенную разгонную динамику за счет изменения ряда передаточных чисел и добавления дополнительной 6 передачи.
