Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Главная
Статьи
Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Автор:
Алексей Кокорин

Если вы становились свидетелем сцены, когда опытный автомобилист деловито открывал капот машины (вашей или своей), некоторое время вслушивался в звук работающего мотора, а потом многозначительно произносил фразу «клапаны надо отрегулировать», но при этом для вас его слова были не понятнее звука двигателя, который он слушал, то сегодня мы попробуем этот пробел восполнить. Что такое регулировка клапанов, зачем она нужна, когда ее нужно делать, и что будет, если ее не делать совсем? И почему на многих машинах регулировка клапанов вообще не нужна? Давайте разберемся.

Что такое регулировка клапанов?

Работа обычного поршневого двигателя предполагает подачу в цилиндры топливовоздушной смеси и отвод из них отработавших газов. Обе функции выполняют клапаны – соответственно, впускные и выпускные, попеременно открываясь в нужное время для наполнения и опорожнения цилиндра. Управляет их работой распределительный вал, имеющий специальные кулачки, которые воздействуют на верхнюю часть клапана, открывая его в цилиндр. Конструкций приводного механизма существует несколько – распредвал может воздействовать на клапаны почти непосредственно, надавливая кулачком на толкатели, или, к примеру, через специальные коромысла, толкая один их конец, в то время как другой давит на клапан. Но в любом из случаев в конструкции есть интересующая нас особенность: тепловой зазор между кулачком распредвала и деталью клапанного механизма, которая открывает клапан. Ведь рабочая температура деталей двигателя, особенно клапанного механизма и собственно клапанов, очень высока, а при нагревании металл имеет свойство расширяться, что приводит, в частности, к удлинению клапана. Именно для компенсации этого расширения нужен тепловой зазор, а регулировка этого зазора и называется «регулировкой клапанов»

Да, с логической точки зрения формулировка «регулировка клапанов» не совсем верна. Клапан при нормальных условиях, когда на него не давит кулачок распредвала, закрыт: тарелка клапана плотно прижата пружиной к седлу в головке блока цилиндров, а должная герметичность обеспечивается фасками на обоих элементах. Соответственно, никакая регулировка клапану здесь не требуется – а вот тепловой зазор должен быть правильным. То есть, более корректно говорить не «регулировка клапанов», а «регулировка теплового зазора привода клапанов».

Зачем нужна регулировка клапанов?

Если представить себе комбинацию «клапан – толкатель – распредвал» без теплового зазора – то есть, плотно прилегающими друг к другу при неработающем двигателе, то несложно понять, что при выходе на рабочую температуру на удлинившийся клапан, «вытягиваемый пружиной из цилиндра» в сторону распредвала, из-за температурного расширения начнет постоянно давить этот самый распредвал, приводя к небольшому сжатию пружины и неплотному закрытию клапана. То есть, при достижении рабочей температуры клапан фактически перестанет полноценно выполнять одну из своих функций: плотно закрываться для герметизации камеры сгорания и ее изоляции от впускного или выпускного тракта.

Подобное может произойти, к примеру, из-за износа седел и тарелок клапанов. Соответственно, в этом случае регулировка клапанов нужна, чтобы обеспечить нужный тепловой зазор для обеспечения полного закрытия клапанов.
— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Второй вариант – увеличение теплового зазора: например, из-за износа поверхностей кулачков распредвала и элементов привода клапанов. В этом случае даже после достижения двигателем рабочей температуры между распредвалом и клапанным механизмом будет оставаться зазор, а касаться они будут ударно и только в момент воздействия кулачка. Это уже пагубно влияет на ресурс клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью – а значит, ухудшится наполняемость цилиндра топливовоздушной смесью.

Что будет, если не регулировать клапаны?

Если не регулировать клапаны своевременно, это приведет к изменению теплового зазора. При этом и увеличение, и уменьшение теплового зазора, как мы уже поняли, негативно влияет на ресурс и работу двигателя. Уменьшение зазора означает неполное закрытие клапанов, которое приводит к ряду последствий. Негерметичность камеры сгорания из-за приоткрытого клапана приводит к падению компрессии и прорыву раскаленных газов во впускной или выпускной тракт (в зависимости от того, впускной или выпускной клапан приоткрыт).

Кроме того, стоит отметить значительно увеличивающуюся тепловую нагрузку на клапаны. Ведь плотный контакт закрытого клапана с седлом – это одно из важных условий его охлаждения, а если клапан неплотно прилегает к седлу, охлаждение ощутимо ухудшается. Особенно это касается выпускных клапанов: впускные дополнительно охлаждаются поступающей в цилиндры топливовоздушной смесью, а вот выпускные обеспечивают выход отработавших газов крайне высокой температуры, и для них охлаждение в зоне контакта с седлом имеет критическую важность. В крайнем случае плохое охлаждение клапана из-за малого теплового зазора может привести к его перегреву и разрушению – так называемому прогару. Кроме того, прорыв горящей топливовоздушной смеси в выпускной тракт повышает нагрузку на катализатор (а при его разрушении абразивная пыль может повредить и цилиндры).

Последствия увеличения теплового зазора несколько иные. Как было сказано выше, оно приводит к ударному воздействию распредвала на клапанный механизм, что негативно сказывается на его ресурсе, а также к несвоевременному и неполному открытию клапана. Ухудшение наполнения цилиндра топливовоздушной смесью при этом означает нарушение фаз газораспределения и снижение отдачи мотора: то есть, он будет хуже тянуть.

Как узнать, каким должен быть тепловой зазор?

Величина теплового зазора определяется производителем для конкретного двигателя: если конструкция мотора предусматривает регулировку клапанов, показатели обычно указываются в руководстве по эксплуатации.
— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

В целом величина теплового зазора, разумеется, очень невелика, это десятые доли миллиметра – примерно 0,1-0,4 мм. При этом ее обычно определяют с помощью набора щупов с шагом в 0,05 мм и менее – то есть, соблюдается точность до сотых. Стоит отметить, что тепловой зазор для впускных и выпускных клапанов различается: как мы уже знаем, выпускные клапаны нагреваются сильнее – а следовательно, сильнее увеличиваются в размерах и требуют большего теплового зазора.

На практике знать конкретные значения теплового зазора нужно только для регулировки – то есть, если вы не занимаетесь ей самостоятельно, эти цифры вам не слишком пригодятся.

Как узнать, когда регулировать клапаны

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля. В целом эта процедура выполняется не так часто – обычно это каждые 50-80 тысяч километров. Однако и более частая проверка не повредит – особенно если машина оснащена газобаллонным оборудованием, так как газовое топливо повышает тепловую нагрузку на мотор.

Второй способ узнать о необходимости регулировки клапанов – это характерный звук: стук или цоканье при работе мотора, не проходящее по мере его прогрева.
— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Ну а если автомобиль приобретен не новым, и его пробег уже немаленький, то регулировка теплового зазора точно не будет лишней – нужно лишь выяснить, предусмотрена ли она конструкцией.

Как регулировать клапаны?

Существует несколько конструктивных вариантов регулировки теплового зазора. К примеру, один из вариантов – это подбор шайб нужной толщины, которые вставляются между толкателем клапана и кулачком распредвала. Для регулировки зазора он сначала замеряется с имеющейся шайбой, а потом шайба при необходимости заменяется на другую, большей или меньшей толщины. Альтернативный вариант при схожей конструкции – подборка не регулировочных шайб нужной толщины, а самих толкателей с необходимыми параметрами.

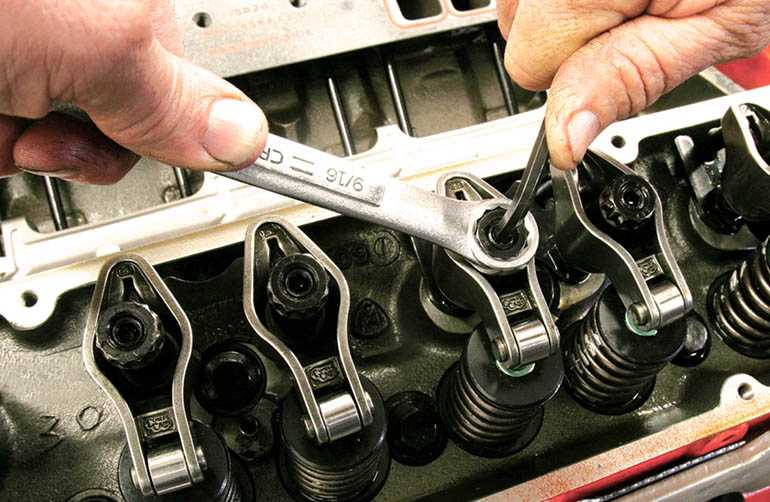

Еще одна вариация — это регулировка теплового зазора с помощью винтового механизма. В этом случае ничего подбирать не нужно: зазор измеряется щупом и затем при необходимости настраивается вкручиванием или выкручиванием регулировочного болта, который затем фиксируется контргайками
— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Такой метод регулировки мы наглядно показывали в отдельном материале на примере Renault Logan.

Почему на некоторых моторах клапаны регулировать не нужно?

Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

Новые статьи

Регулировка клапанов двигателя авто — как сделать своими руками

Перечислим признаки плохой регулировки зазоров и расскажем как регулировать клапана двигателя машины своими руками. В конце статьи наглядное видео.

Для чего нужна регулировка клапанов

У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы

Это может привести к снижению эффективности работы двигателя авто и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать — снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать — услышите отчетливый металлический стук.

Каждые 50-80 тысяч км нужно проверять, а также при необходимости регулировать клапана. Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры РАЗНЫЕ!

Как происходит регулировка

Чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел (на автомобилях ВАЗ, кроме -08, -09, «десяток», — головкой регулировочного болта) в требуемую сторону.

Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.

Отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку.

Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно.

После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.
Поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Необходимо соблюдать порядок работы цилиндров двигателя автомобиля (например, 1-3-4-2).
Коленвал следует поворачивать ТОЛЬКО по часовой стрелке и ТОЛЬКО за ручку «кривого стартера» (пусковая рукоятка) или за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но необходимо соблюдать осторожность.

Регулировка на двигателях ВАЗ

В двигателях авто порядок регулировки клапанов следующий.

Проворачиваете коленвал по часовой стрелке так, чтобы метка на звездочке распределительного вала точно совпала с меткой на корпусе подшипников. В это положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (соответственно, 8-й и 6-й кулачки).
Держите регулировочный болт рычага гаечным ключом, другим ключом ослабьте контргайку.
Добейтесь необходимого зазора с помощью регулировочного болта.

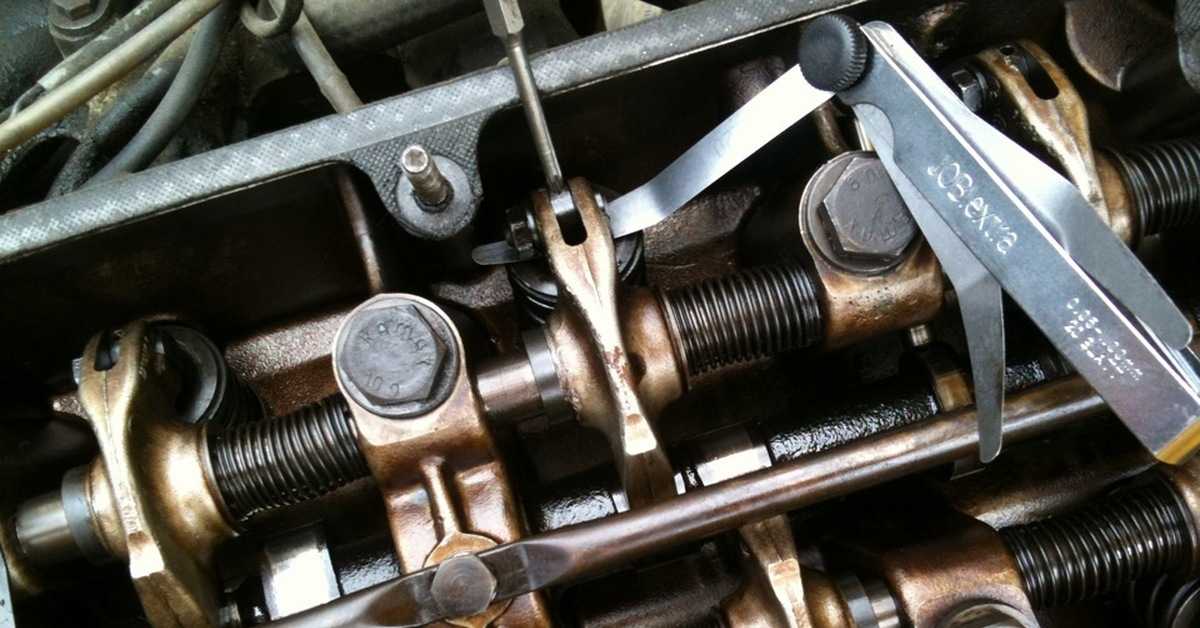

Проверка расстояния между рычагами и кулачками распредвала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

Затяните контргайку.
Щуп должен входит с легким защемлением (не с большим усилием, но и не свободно болтаться).

На автомобилях ВАЗ-2109, -09, -10 и на других машинах с подобными моторами тепловые зазоры мотора регулируют с помощью специальных регулировочных шайб (продаются в автомобильных магазинах). Они бывают толщиной от 3 до 4,5 мм. Толщина зависит от степени износа мотора.

Видео — как отрегулировать клапана своими руками

Делаем притирку клапанов двигателя

Как отрегулировали зазоры в клапанном механизме автомобиля, запустите двигатель и послушайте его работу на различных режимах. При регулировке важно, чтобы клапана мотора были правильно притерты, не имели значительный износ их самих или направляющих втулок.

Как отрегулировать зазоры клапанов на мотоцикле

Зазоры клапанов важны, но их выполнение у дилера может стоить очень дорого; это одна из основных причин, по которой многие велосипеды продаются. Но игнорируйте их на свой страх и риск, так как со временем ваш двигатель может быть серьезно поврежден.

До того, как я купил свой Kawasaki ZX-6R 1999 года, я никогда не проверял зазоры на чем-то, что не имело винта и контргайки, но теперь я понял, насколько это просто…

Этот маленький металлический диск выглядит таким незначительным, но он жизненно важен для поддержания работоспособности двигателя

Что такое клапанные зазоры?

Зазоры клапанов мотоциклетных и автомобильных двигателей фактически относятся к зазору между верхней частью штока клапана и кулачком, который его приводит в действие.

Впускные клапаны двигателя открываются, пропуская воздух и топливо в цилиндр, а выпускные клапаны выпускают сгоревшие газы. Излишне говорить, что внутри двигателя становится жарко, поэтому, когда клапаны закрываются, они закрываются на закаленное «седло», которое действует как радиатор. Если клапаны не полностью закрыты в момент воспламенения и расширения горючих газов, толкающих поршень вниз, клапаны будут повреждены, а газы высокого давления могут нанести серьезный и непоправимый ущерб клапанам, седлам и другие детали внутри двигателя.

Почему важно иметь зазор в клапанных зазорах?

Если бы зазор клапана был установлен на ноль, клапан теоретически все равно мог бы быть настроен на полное закрытие, но по мере прогрева двигателя детали расширяются; без зазора клапан не закрывался бы полностью. Вот почему зазоры клапанов НЕОБХОДИМО проверять на холодном двигателе.

Как узнать, что зазоры клапанов нуждаются в регулировке?

Неправильный зазор клапанов приведет к плохой работе и, в конечном итоге, к серьезному повреждению вашего велосипеда. Вы найдете множество сообщений на форумах и в Facebook от людей, утверждающих, что они не беспокоились и что их велосипеды в порядке, но ущерб будет прогрессировать.

У моего ZX-6R не было тяжелой жизни, но после чуть более 18 000 миль выпускные клапаны были очень тугими. Лично я всегда искал доказательства того, что зазоры были правильно обработаны по графику при покупке любого подержанного мотоцикла; это признак заботливого владельца и придает дополнительную уверенность в том, что двигатель прослужит долго.

Прокладки не должны быть дорогими, но их получение требует времени

Какие детали мне нужны?

Если вам повезет, когда вы проверите зазоры клапанов, вы обнаружите, что они не нуждаются в регулировке. Выпускные клапаны, скорее всего, не работают, но есть некоторый допуск; на моем ZX-6R G2, например, впускные клапаны должны иметь зазор от 0,11 до 0,19 мм, а выпускные клапаны должны иметь зазор от 0,22 до 0,31 мм.

Однако есть вероятность, что по крайней мере один из зазоров нужно будет отрегулировать. Здесь мы сосредоточимся на зазорах ковша и прокладок, поскольку они наиболее распространены на современных мотоциклах, поэтому вам нужно будет купить несколько прокладок. Проблема в том, что вы не узнаете, какие из них, пока не измерите их, поэтому ожидайте, что ваш велосипед не будет использоваться на дороге в течение нескольких дней, если они не будут в наличии у вашего местного дилера.

Я получил свой от Wemoto, где для этого мотоцикла они стоят от 2,20 до 4,85 фунтов стерлингов каждый — если бы вы купили их в Kawasaki, они стоили бы 9,50 фунтов стерлингов каждый.

Вам также, вероятно, понадобятся некоторые прокладки — на моем ZX-6R необходимо снять крышку приемной катушки, чтобы установить положение кривошипа; сменная прокладка от Wemoto стоит 3,42 фунта стерлингов и является оригинальной деталью Kawasaki.

В руководстве Haynes сказано, что следует заменить четыре уплотнительных кольца, которые герметизируют держатель распределительного вала относительно головки блока цилиндров; поскольку масло просачивалось в отверстия для свечей зажигания, я заменил их по цене 1,75 фунта стерлингов каждая, вместе с четырьмя крышками подшипников с прокладками, которые находятся наверху держателя распределительного вала, по 5,17 фунтов стерлингов каждая. Уплотнительное кольцо натяжителя цепи распредвала также следует заменить за 1,86 фунта стерлингов. Этот мотоцикл простоял почти десять лет, поэтому неудивительно, что некоторые уплотнения вышли из строя.

Если какие-либо прокладки нуждаются в замене, вам потребуется немного свежего моторного масла для их смазки, но, скорее всего, вам все равно придется выполнять полное обслуживание, поэтому оно должно быть у вас под рукой.

Какие инструменты мне нужны?

Эта статья не предназначена для того, чтобы охватить все, что вам нужно для регулировки зазоров клапанов на любом мотоцикле. Я основываюсь на своем Kawasaki ZX-6R 1999 года, но у вашего мотоцикла будут свои уникальные потребности, поэтому я настоятельно рекомендую сначала купить руководство по ремонту Haynes. Я надеюсь, что это придаст вам уверенности в том, что вы сможете взяться за работу самостоятельно, но только с руководством по ремонту, специально предназначенным для вашей машины, у вас будет правильная процедура. Помните, что участники программы Bennetts Rewards могут сэкономить 40% на руководствах Haynes в Bennetts Rewards. Вам также понадобится следующее…

Общие инструменты для разборки велосипеда
Щуп
Микрометр
Динамометрический ключ
Защитные перчатки

Убедитесь, что ваш щуп соответствует размерам, которые вам нужно измерить с шагом 0,01 мм. Мне пришлось купить себе новый, но он стоил всего 3,99 фунта стерлингов (и, будучи участником программы Bennetts Rewards, я экономлю 10% на каждой покупке). в Хэлфордсе).

Вам действительно понадобится динамометрический ключ, если необходимо заменить прокладки, так как держатель распределительного вала очень тонкий, и вам также понадобится микрометр для измерения толщины удаляемых прокладок. Есть вероятность, что на них будет выгравирована их толщина, но на моем велосипеде ничего не было видно, и вам все равно следует их проверить. Я получил высококачественный Mitutoyo 103-137 на Рождество, который стоил 46,9 фунтов стерлингов. 9. Можно взять более дешевые версии, но я подумал, что это вложение на всю жизнь. Я уверен, что моя дочь поблагодарит меня, когда я уйду…

Как проверить зазоры клапанов на мотоцикле?

Если вам повезет, ваш мотоцикл оснащен гидравлическими толкателями, которые автоматически устанавливают зазор между кулачком и клапаном (обычно с помощью коромысла), но обычно они встречаются только в низкооборотных двигателях, таких как некоторые Harley-Davidson.

Регуляторы с винтами и контргайками, как правило, используются в велосипедах меньшей вместимости (например, в моей Honda Grom MSX-125), и для регулировки требуются только гаечный ключ и плоскогубцы, или вы можете получить инструмент, который удерживает контргайку, пока вы поворачиваете регулятор.

Это инструмент, который я использую для регулировки зазоров клапанов винтов и контргаек на моем Grom и пит-байке, который у меня когда-то был, хотя на впуске Honda нет места для него, если вы не снимите воздушную коробку.

В большинстве велосипедов используется ковш и прокладка — кулачок давит при сборке, а прокладка определяет толщину пары — это то, что мы рассматриваем в этой статье. Затем это ведро и прокладка надавливают на клапан, чтобы открыть его.

Иногда прокладку можно найти на верхней части ковша, но обычно она находится под ним, что более надежно, особенно в высокопроизводительных двигателях.

Пружина возвращает клапан в закрытое положение, если только у вас не Ducati, который, скорее всего, имеет «десмодромные» клапаны. Они используют рычаг для открытия и закрытия клапанов, что потенциально более точно, но это также означает, что для каждого клапана есть две прокладки.

Шаг 1. Убедитесь, что двигатель полностью остыл

Это действительно важно, поэтому дайте велосипеду остыть в течение ночи, прежде чем начинать работу с ним. и бак нужно оторваться, как и углеводы. Есть также панели на стороне двигателя, которые необходимо снять.

Чтобы снять карбюраторы, необходимо слить охлаждающую жидкость, так как они нагреваются на этой модели — это может показаться болезненным, но вам, вероятно, придется выполнять серьезное обслуживание, если вы выполняете зазоры.

Я также снял радиатор, так как одновременно делал все на мотоцикле, но вы можете просто снять верхние болты и опустить его, если хотите.

Шаг 3. Снимите крышку головки блока цилиндров

Крышку головки блока цилиндров крепят к верхней части двигателя шестью болтами – не откручивайте их. Вместо этого поворачивайте каждую на небольшое расстояние крестообразно, чтобы крышка открывалась медленно и равномерно. Он прикручен к держателю распредвала, который довольно хрупкий.

Совет: позаботьтесь о держателе распределительного вала

Держатель распределительного вала из литого алюминия несет верхние опорные поверхности распределительного вала, но на нем также крепятся болты крышки распределительного вала. Очень важно соблюдать осторожность при работе с ним, так как его очень легко повредить. Не спрашивайте меня, откуда я знаю.

Проблема в том, что этот держатель предназначен для размещения распределительных валов, когда он устанавливается на головку блока цилиндров во время производства; если он поврежден, вам нужно купить целую головку блока цилиндров, если вы не можете изготовить новый кронштейн, который решит проблему — опять же, не спрашивайте.

Шаг 4. Составьте схему

Вам необходимо записать все сделанные измерения, поэтому начертите схему на листе бумаги, чтобы не запутаться это вверх.

Шаг 5. Установите кривошип по часовой стрелке до тех пор, пока метка «T 1,4» не совместится с двумя сопрягаемыми поверхностями двигателя.

В этот момент либо цилиндр номер один (слева направо, когда вы сидите на байке), либо цилиндр номер для будет в верхней мертвой точке (ВМТ) — это означает, что поршень находится в самой верхней точке такта сжатия и клапаны будут полностью закрыты; это положение, в котором необходимо измерить зазоры. Если кулачки кулачка первого цилиндра обращены друг к другу и не касаются клапанов, то первый цилиндр находится в ВМТ; если они смотрят друг на друга и давят на клапанные ковши, четвертый цилиндр находится в ВМТ. В вашем руководстве Haynes указано, какие клапаны следует измерять в этом положении.

Шаг 6. Измерьте первую группу зазоров

Как только вы узнаете, какие клапаны нужно измерить в первую очередь, используйте щуп для проверки зазоров. Установите щуп на размер, которым он должен быть (вам может понадобиться объединить два или более лезвия), затем вставьте его между кулачком и ковшом; вы чувствуете легкое сопротивление, когда вы нажимаете и вытаскиваете его.

Поначалу это покажется вам сложным, но продолжайте пробовать более тонкие и толстые лезвия, пока не почувствуете это. После того, как вы оцените его, напишите размер на листе бумаги, убедившись, что он соответствует правильному клапану 9.0003

Совет: Практика и масло

Попробуйте несколько комбинаций лопастей при проверке клапанов; например, если вы думаете, что вам нужно 0,05 мм и 0,06 мм для измерения 0,11 м, проверьте также зазор с одинарным лезвием 0,10 мм; некоторые из более тонких могут складываться, что затрудняет измерение. Также стоит протереть лопасти чистым моторным маслом, чтобы они вошли.

Помните, что зазоры имеют определенный допуск, поэтому не зацикливайтесь на погрешности в 0,01 мм. .

Шаг 7. Измерьте второй набор зазоров так, чтобы метка «T 1.4» снова совпала. Другой цилиндр должен быть в ВМТ, и теперь вы можете измерить оставшиеся зазоры клапанов.

Если повезет, все зазоры будут в пределах указанных допусков, так что вы сможете собрать велосипед и отправиться в путь. Тем не менее, есть вероятность, что по крайней мере один зазор будет тугим — возможно, на выхлопе — поэтому четко отметьте все, что выходит, на листе бумаги…

Отверстия в распределительных валах можно использовать для фиксации цепи, но нужно быть ОЧЕНЬ осторожным, чтобы не повредить ее

Как отрегулировать клапаны и зазоры?

Распределительные валы на этом мотоцикле следует снимать так, чтобы метка T 1. 4 все еще была совмещена с сопрягаемыми поверхностями двигателя, но если вы хотите привязать цепь к распределительным валам, поверните ее на 360°, пока отверстия в шестернях не станут видны вверху. . Убедитесь, что вы вращаете распределительные валы, прежде чем снимать держатель, и убедитесь, что вы совместили метку T 1.4.

Шаг 8. Снимите натяжитель цепи

Натяжитель цепи имеет пружину, которая прижимает плунжер храпового механизма к цепи, но он находится на креплении. возврат, поэтому НИКОГДА частично не отвинчивайте регулятор, а затем снова затягивайте его.

Сначала выкрутить центральный болт в натяжителе почти до упора, чтобы сбросить давление, затем можно снять сам корпус натяжителя.

9Шаг 9. Снимите держатель распредвала шаблон; клапанные пружины толкают некоторые кулачки вверх, поэтому держатель распределительного вала может легко деформироваться или даже треснуть. Плохие времена.

После снятия проверьте поверхности подшипников на наличие износа или повреждений.

Шаг 10. Снимите кулачки

Кулачки помечены «IN» и «EX» в центре вала (они имеют как «IN», так и «EX» на шестерне в конце, что может сбить с толку) – не путайте их. Вы можете снять цепь с кулачков, а затем снять их, но вы должны использовать что-то, чтобы не уронить цепь в двигатель; Я использовал кусок трубы.

Другой вариант — привязать цепь к кулачкам; это может быть особенно удобно, если вам нужно снять только пару прокладок, но вы должны быть очень осторожны, чтобы не перекрутить и не повредить цепь; это что-то вроде бреда, но выручило меня в пятый раз, когда пришлось снимать кулачок (пожалуйста, не спрашивайте).

Необходимо проверить поверхности подшипников и кулачки на наличие признаков износа или повреждений.

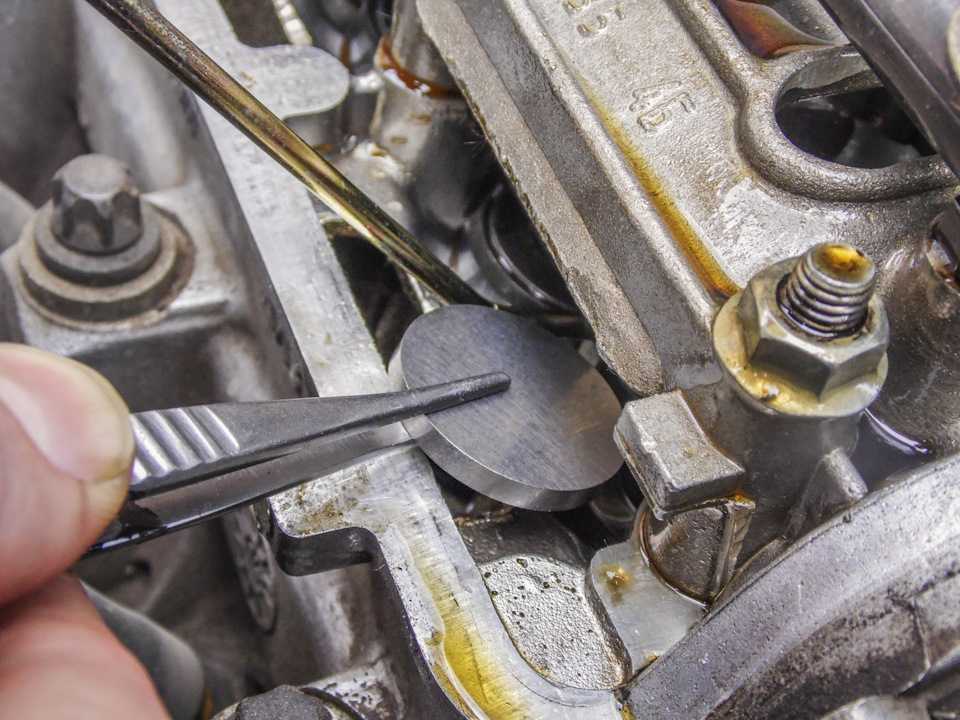

Шаг 11. Снимите прокладки

Удалите прокладки только с клапанов с неправильным зазором. Я обнаружил, что проще всего вытащить их с помощью магнита, который поднял ведро и прокладку вместе с ним.

Поместите ведерко в соответствующее место на листе бумаги или в лоток, чтобы вы могли следить за тем, что вы делаете. Очень важно, чтобы вы НЕ перепутали эти ведра или прокладки, поэтому обеспечьте чистое рабочее пространство и убедитесь, что ничего не может быть сбито, особенно если до того, как они вернутся, пройдет несколько дней.

Шаг 12: Измерьте прокладки

Прокладки поставляются с маркировкой размера, но есть большая вероятность, что они износились, и вам все равно следует проверить их с помощью микрометра. Измерьте каждую прокладку одну за другой и напишите размер рядом с измеренным зазором.

Используя таблицу в руководстве Haynes, вы можете использовать измерение зазора и существующую прокладку, чтобы найти нужный размер прокладки. Звучит сложно, но когда у вас есть цифры, все становится понятным — например, зазор 0,10 мм попадает в диапазон 0,07–0,11 мм на графике. Учитывая, что текущая прокладка 2,9толщиной 5 мм, на графике видно, что требуется прокладка толщиной 2,80 мм; это то, что вам нужно купить.

Я смог поменять местами некоторые прокладки из-за неправильных зазоров, чтобы уменьшить требуемое количество. Да, это выглядит сложно, но все, что имеет значение, это то, что когда вы выполняете работу, вы знаете, какие числа какие. Я обнаружил, что некоторые из существующих прокладок с неправильными зазорами были нужных мне размеров для других клапанов, что сэкономило немного денег — мне понадобилось только четыре новых прокладки вместо 11.

Если вы вовремя разместите свой заказ в Wemoto, вы можете получить его на следующий день, но дайте себе время, чтобы получить детали и собрать велосипед, а также держать открытый двигатель закрытым.

. Слева на месте, с заменой ведра правой

Шаг 12: Уточнение ковшей и болот

. со свежим моторным маслом и вставьте их в верхние части клапанов, затем сдвиньте смазанные ведра обратно. Убедитесь, что вы делаете по одному, чтобы вы не могли их перепутать.

Шаг 12. Установите кулачки

Смажьте опорные поверхности головки блока цилиндров, затем, убедившись, что они находятся на правильных сторонах, установите кулачки на место. Сначала вам нужно установить цепь на выпускной распредвал, натянув ее в передней части двигателя так, чтобы маркер T 1.4 был совмещен с соединениями кожуха двигателя, а линия «EX» на шестерне выпускного распредвала совмещена с верхней частью. кожух двигателя. Затем установите впускной кулачок с натянутой цепью между двумя шестернями и линией «IN», совпадающей с верхней частью кожуха двигателя. На этом велосипеде между этими двумя линиями на шестернях должно быть 30 звеньев цепи, чтобы цепь была правильно установлена.

Шаг 13. Привинтите держатель распределительного вала обратно

Протрите поверхности подшипников свежим моторным маслом, убедитесь, что уплотнительные кольца находятся в хорошем состоянии и правильно выровнены, затем найдите распределительный вал. Крайне важно затягивать все десять болтов очень постепенно и крест-накрест. Не торопитесь и используйте динамометрический ключ для окончательной затяжки — на этом мотоцикле это всего 12 Нм.

Шаг 14: Установите натяжитель цепи ГРМ

Не устанавливая на место пружину и болт, установите натяжитель в исходное положение, удерживая храповик и полностью вдавливая плунжер обратно в корпус (уплотнительное кольцо следует заменить). Прикрутите корпус натяжителя обратно к двигателю, затем, проверив состояние уплотнительной шайбы, вставьте пружину, болт и шайбу — при затягивании вы услышите, как плунжер выталкивается. Проверьте натяжение цепи ГРМ и проверните коленчатый вал на два полных оборота, затем проверьте еще раз.

Шаг 15: Повторно измерьте зазоры клапанов

Момент истины – следуя той же процедуре, что и раньше, проверьте все зазоры клапанов. Скрестим пальцы, во-первых, вы не промахнулись, так как это действительно расстраивает необходимость снова разбирать все это, а затем заказывать больше прокладок (опять же, не спрашивайте).

Шаг 16. Установите на место крышку головки блока цилиндров

Проверьте прокладки и при необходимости замените. Продолжая постепенно крест-накрест, установите на место крышку головки блока цилиндров. Затем соберите все обратно и гордитесь тем, что вы выполнили одну из самых сложных работ по техническому обслуживанию велосипеда. Отличная работа!

Если вы не можете выполнить эту работу самостоятельно, ваш дилер с радостью возьмет ее на себя. Хотя цены будут варьироваться, Ник Номикос, владелец и тестер MoT по телефону Двухколесного центра в Харпендене (а также наш технический консультант), говорит, что он возьмет 198 фунтов стерлингов за проверку зазоров клапанов, плюс около 66 фунтов стерлингов. 100, если они нуждаются в настройке. Цены включают НДС, но не запчасти.

Если вы сами можете заменить масло, вы сможете отрегулировать клапана

Группа разработчиков медиа-платформ

Отрегулируйте свои собственные клапаны, и вы станете мужчиной. Когда вы выйдете в мир, меньшие души расступятся перед вами, как Красное море. Женщины почувствуют вашу хорошо смазанную, механически способную ауру и заманят вас в подсобные помещения шлейфом тонкой одежды. (Если вы женщина, верно обратное, сброшенная одежда менее хрупкая.)

Ладно, я солгал. Он не делает большинство из этих вещей. Но если ваш двигатель не оснащен гидравлическими подъемниками — подробнее об этом чуть позже — он нуждается в плановой регулировке клапанов. В своей классической книге Как сохранить ваш Volkswagen в живых , Джон Мьюир говорит, что вы можете сделать работу по регулировке клапанов лучше, чем в магазине, потому что это должно быть сделано при холодном двигателе; магазин, скорее всего, сделает это теплым, когда откроется ремонтный отсек.

Это хорошо, потому что установка собственных клапанов фундаментальным образом связывает вас с автомобилем. В первый раз это похоже на операцию на открытом сердце. Это клапаны, привратники горения, швейцары, пропускающие горючую смесь и выходящие выхлопные газы. Для сравнения, работа над чем-то вроде карбюратора просто царапает поверхность.

Так что именно вы настраиваете? В серийных автомобилях клапаны обычно приводятся в действие распределительным валом, куском стали с более эксцентричными кусками стали поверх него. Иногда можно снять верхнюю крышку двигателя и увидеть ее, иногда нет. Деталь, называемая толкателем, едет или приводится в движение этими эксцентричными глыбами. Он либо толкает клапан напрямую, либо для этого перемещает рычаг. Вообще говоря, толкатель может быть как простым, как перевернутое стальное ведро, вращающееся на клапане (как в старой Alfa Romeo с двумя распредвалами), так и сложным, как серия рокеров с обезьяньим движением.

СВЯЗАННЫЕ: Нет коленчатого вала, нет проблем: двигатель Toyota со свободным поршнем великолепен

В любом случае, вы имеете дело с системой движущихся частей, и движущиеся части изнашиваются. Когда вы регулируете клапан, вы регулируете не сам клапан, а компенсируете этот износ, позволяя клапану открываться и закрываться максимально эффективно. В большинстве современных двигателей используются саморегулирующиеся «гидравлические подъемники», работающие от давления масла. Но без них вам придется испачкаться.

Первым делом необходимо снять клапанную крышку двигателя. С помощью интеллектуального поиска в Google вы сможете определить, что у вас есть — коромысла или ведра.

Несмотря на то, что коромысла и валы усложняют процесс, регулировка клапанов там проста. Резьбовой стержень или эксцентрик на конце каждого коромысла регулируют зазор до верхней части клапана. Вы вращаете двигатель до тех пор, пока поршень этого цилиндра не окажется в верхней части своего хода, т.е. верхняя мертвая точка — и каждый из его клапанов полностью закрыт, пружины не сжаты, система максимально ослаблена. Затем вставьте щуп между штоком клапана и регулятором, чтобы проверить зазор. Слишком большой зазор — лязгают клапаны, и рычажный механизм поглощает люфт. Слишком маленький, вы рискуете повредить клапан.

Группа разработчиков медиаплатформ

СВЯЗАННЫЕ: Утраченное искусство: Приручение дикого карбюратора быть 0,007 дюйма, возьмите этот калибр, плюс 0,006 и 0,008. Если шеститысячный щуп входит в щель, а восьмитысячный нет, все в порядке. Если нет, ослабьте контргайку, отрегулируйте зазор, затяните и проверьте еще раз.

Звучит сложно. Это не. Если вы можете справиться с заменой масла, вы можете это сделать.

На автомобилях с двумя верхними распредвалами все сложнее. В большинстве двигателей с двумя распредвалами используются толкатели ковша. Они просты и элегантны, но их сложно настроить. Чтобы изменить зазор, вы заменяете калиброванные прокладки либо над, либо под ковшами. Это требует — все в восторге! — измерения.

Чтобы рассчитать, какой размер прокладки вам нужен, вы должны знать, какой размер прокладки уже установлен. Это означает измерение зазора между кулачком и ковшом, а также самой прокладкой. Например, если в книге написано, что зазор равен 0,3 миллиметра, а вместо этого он равен 0,9 миллиметра., с 2,0-миллиметровой прокладкой на месте, вы должны заменить ее на 2,6-миллиметровую прокладку. Многие современные двигатели имеют прокладки поверх ковшей; специальный инструмент надавливает на ковш, позволяя выдвинуть прокладку. Затем вы можете регулировать клапаны по одному цилиндру за раз, если у вас есть необходимые прокладки.

Больше удовольствия: на некоторых старых автомобилях, таких как мой Lotus Europa, прокладки прячутся между ковшами и штоками клапанов. Измерьте зазоры на всех клапанах; если что-то не соответствует спецификации, вы должны снять кулачки и все ковши, перешить, собрать и снова измерить. Звучит как много работы, но на практике простота старых автомобилей позволяет довольно быстро тянуть кулачки. В современном автомобиле к тому времени, когда вы отсоединили жгут проводов, отключили различные датчики и сняли катушки зажигания, вы уже давно бы сняли распредвалы с «Альфы» 72-го года.

Большая проблема связана с прокладками. Полные комплекты дорогие. Для большинства самодельщиков имеет смысл обратиться к своему дилеру за отдельными прокладками. Если вы едете туда один раз на цилиндр, суббота будет длинной, поэтому сначала сделайте все измерения и совершите одну поездку.

Но эй.
